| Tipo di prodotto | Piano cottura a gas da incasso |
| Marca | CANDY |
| Modello | PL2D40NX |
| Dimensioni (L x P) | 595 x 510 mm |
| Peso approssimativo | 8 kg |
| Alimentazione elettrica | 230 V / 50 Hz |
| Numero di bruciatori | 4 a gas (1 semi-rapido, 1 rapido posteriore, 1 piccolo, 1 rapido anteriore) |
| Potenza totale gas (G20) | 8,2 kW |
| Accensione elettronica | Sì |
| Sicurezza gas (termocoppia) | Sì |
| Classe di protezione | 3 |
| Tipo di gas compatibile | Gas naturale (G20) e butano/propano (G30/G31) |
| Adattamento al tipo di gas | Possibile tramite cambio ugelli e regolazione aria |
| Materiale del piano | Acciaio smaltato |
| Guarnizione di tenuta fornita | Sì |
| Ricambi disponibili | Sì (griglie, bruciatori, ugelli) |
| Manutenzione ordinaria | Pulire bruciatori e griglie con acqua saponata, asciugare accuratamente |
| Precauzioni di pulizia | Non utilizzare abrasivi, prodotti corrosivi o candeggina |
| Garanzia | Standard costruttore (salvo la data di acquisto) |
Domande frequenti - PL2D40NX CANDY
Domande degli utenti su PL2D40NX CANDY
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Piano cottura in formato PDF gratuitamente! Trova il tuo manuale PL2D40NX - CANDY e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. PL2D40NX del marchio CANDY.
MANUALE UTENTE PL2D40NX CANDY
| Piani di cottura 60x50 | A | A | B | B | |
| Fuochi | 4 a gas | 4 a gas | 3 a gas | 3 a gas | |
| - | - | 1 elettr. | 1 elettr. | ||
| Riferimento di tipo | PL01 | PL02 | PL01 | PL02 | |
| Tensione/Frequency (V/Hz) | 230/50 | 230/50 | 230/50 | 230/50 | |
| Potenza elettrica installata (W) | - | - | 1400 | 1400 | |
| Bruciatore semirapido | 1 | 1 | - | - | |
| Bruciatore rapido posteriore | 1 | 1 | 1 | 1 | |
| Bruciatore ausiliario | 1 | 1 | 1 | 1 | |
| Bruciatore rapido anteriore | 1 | 1 | 1 | 1 | |
| Bruciatore dopbia corona | - | - | - | - | |
| Bruciatore gran rapido | - | - | - | - | |
| Potenza gas installata: | |||||
| - G20/20 mbar (kW)** | 8,2 | 8,2 | 6,7 | 6,7 | |
| - G30/28-30 mbar (g/h) | 597 | 597 | 488 | 488 | |
| Accensione elettronica* | si | si | si | si | |
| Dispositivo di sicurezza gas | - | si | - | si | |
| Dimensione prodotto (I x p) mm. | 595x510 | 595x510 | 595x510 | 595x510 | |
| Grado di protezione | - | - | Tipo Y | Tipo Y | |
| Classe | 3 | 3 | 3 | 3 | |

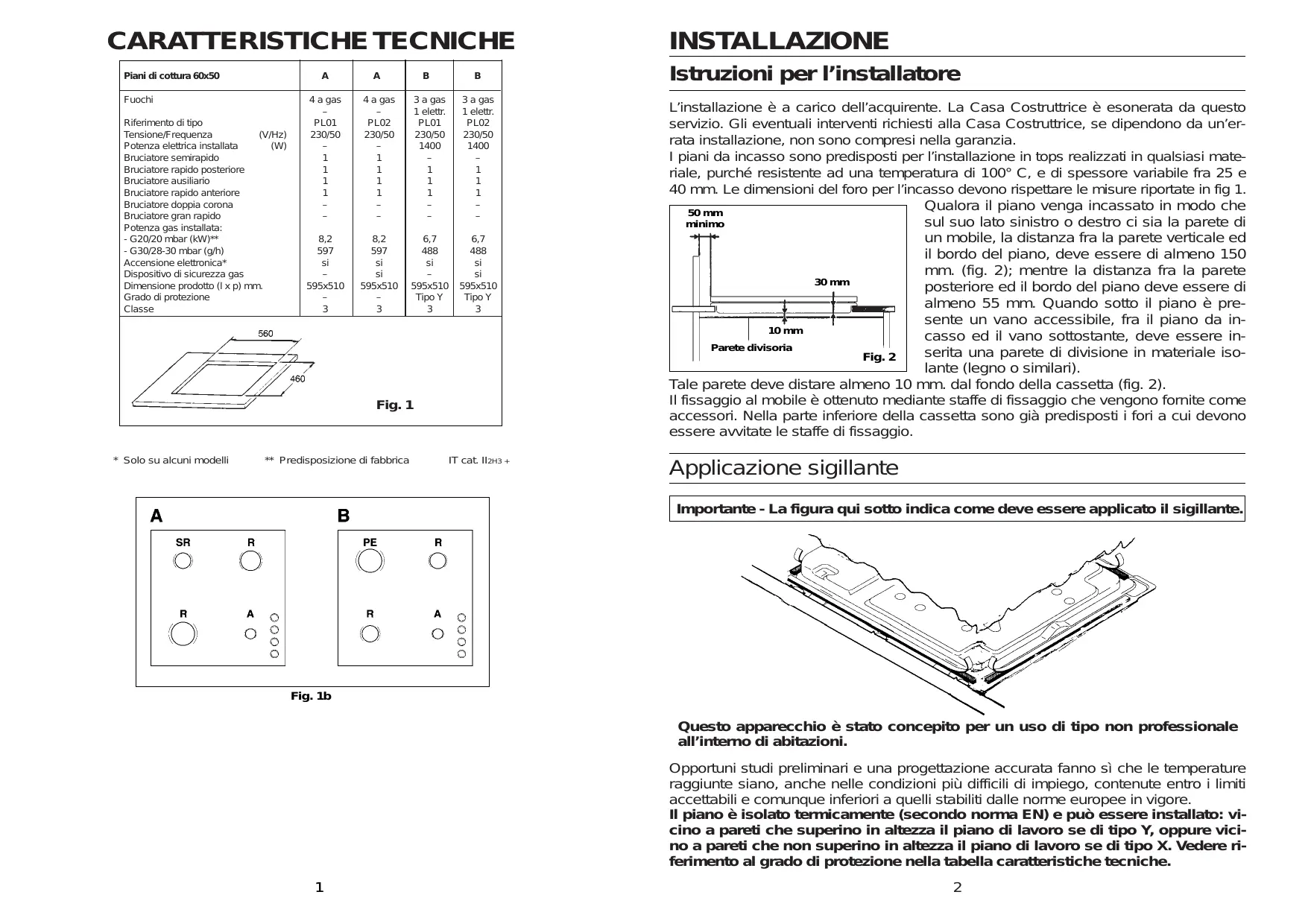

Fig. 1
- Solo su alcuni modelli
** Predisposizione di fabbrica
IT cat. II2H3 +
Fig. 1b
INSTALLAZIONE
Istruzioni per l'installatore
L'installazione è a carico dell'acquirente. La Casa Costrutrice è esonerata da quello servizio. Gli eventuali interventi richiesti alla Casa Costrutrice, se dipendono da un'errata installazione, non sono compresi nella garanzia.
I piani da incasso sono predisposti per l'installazione in tops realizzati in qualsiasi materiale, perché resistente ad una temperatura di 100^ , e di spessore variabile fra 25 e 40 mm. Le dimensioni del foro per l'incasso devono rispetto le misure riportate in fig 1.
Qualora il piano venga incassato in modo che sul suo lato sinistro o destro ci sua la parete di un mobile, la distanza fra la parete verticale ed il bordo del piano, deve essere di almeno 150 mm. (fig. 2); nella distanza fra la parete posteriori ed il bordo del piano deve essere di almeno 55~mm . Quando sotto il piano è presente un vano accessibile, fra il piano da incasso ed il vano sottostante, deve essere in serita una parete di divisione in materiale isolante (legno o similari).
Tale parete deve distare almeno 10 mm. dal fondo della cassetta (fig. 2). Il fissaggio al mobile è ottenuto mediante staffe di fissaggio che vengono fornite come accessori. Nella parte inferiore della cassetta sono più predisposti i fori a cui devono essere avvitate le staffe di fissaggio.

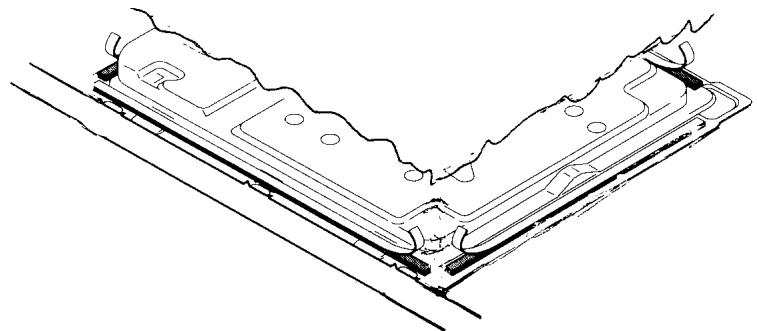

Applicazione sigillante
Importante - La figura qui sotto indica come deve essere applicato il sigillante.
Questo appearecchio è stato concepito per un uso di tipo non professionale all'interno di abitazioni.
Opportuni studi preliminari e una progettazione accurata fanno si che le temperature raggiunte siano,anche nelle condizioni più difficili di impiego,containute entro i limiti accettabili e comunique inferiori a quelli stabiliti delle norme europee in vigore.
Il piano è isolato termicamente (secondo norma EN) e può essere installato: vicino a pareti che superino in altezza il piano di lavoro se di tipo Y, oppure vicino a pareti che non superino in altezza il piano di lavoro se di tipo X. Vedere riferimento al grado di protezione nella tabella caratteristiche tecniche.
Locale di installmente
L'utilizzo di un appearecchio di cottura a gas produce calore e umidità nel locale in cui è installato. Vogliate assicurare una buona areazione del locale mantenendo aperti gli orifizi di ventilazione naturale o installando una cappa di aspirazione con condotto di scarico (Fig. 3-4). Un utilizzo intensivo e prolongato dell'apparecchio può necessitarde una areazione supplementare per esempio l'aper-tura di una finestra o un'areazione più efficace augmentando la potenza di aspirazione meccanica seessa esiste. Nel caso in cui l'apparecchio fosse sprovvisto di termocoppia (dispositivo di sicurezza) la presa di ventilazione di fig. 3 dovrà essere di 200~cm^2 minimo.
In caso non sia possible installare la cappa è necessario l'impiego di un elettroventilatore applicato alla parete esterna o alla finestra dell'ambriente perché esistano nel locale le aperture per l'entrata di aria.
Questo elettroventilatore delve ave una portata tale da garantire, per un ambiente cucina un ricambio orario d'aria di 3-5 volte il suo volume.
L'installatore deve attenersi alle norme in vigore UNI-CIG 7129 e 7131.
Allaccamento (pare elettrica)
Controllare i dati riportati sulla targhetta dell'apparecchio, ubicata sulla parte inferiore esterna del cassonetto, quindi accertarsi che tensione nominale di rete e potenza disponibili, siano adatte al suo funzionamento.
Prima di effettuare il collegamento verificare l'efficienza dell'impiano di messa a terra. La messa a terra dell'apparecchio è obbligatoria per Legge. La Casa Costrutrice declina agli responsabilità per eventuali danni a persono o a cose derivanti alla mancata osservanza di但这a norma.
Per eventuali modelli sprovvisti di spina, montare sul cavo una spina normalizzata che sua in grado di sostarare il carico indicate in targhetta. Il conduttore di terra del cavo è contraddistinto dai colori giallo verde. In agli caso la spina deve essere accessibile.
Nel caso si desideri realizzare una connessione fissa alla rete, si dovrà interporre, tra l'apparecchio e la rete un dispositivo omnipolare di interruzione con distanza dei contatti di almeno 3 mm.
In caso di sostituzione del cavo di alimentazione, il conduttore di terra (giallo-verde),
deve obbligatoriamente essere più lungo di circa 10 mm. rispetto ai conduttori di linea. Utilizzare esclusivamente un cavo tipo H05RR-F, H05VV-F, H05V2V2-F.
La sezione dei cavetti deve essere 1mm^2 , inoltre, il diametro esterno massimo del carvo non deve essere maggiore di 7mm
Dichiarazione di conformità. Questa apparecchiatura, nelle parti destinate a venire aicontatto con sostanze alimentari, è conforme alla prescrizione della dir. CEE 89/109 e al D.L. di attuazione N° 108 del 25/01/92.
C e Apparecchio conforme alle direttive europee 89/336/CEE, 90/396/CEE, 73/23/CEE e successive modifiche.
Allacciamo (pare a gas)
Sul piano di lavoro è indicato, con apposite targhette, il tipo di gas per il quale l'apparecchio è predisistosto.
É tuttavia possibile usare altri tipi di gas dopo aver eseguito dei semplici adattamenti.
(Vedere indicationsi paragrafi seguenti)
a) Collegamento all'alimentazione
Il collegamento dell'apparecchio alla tubazione o alla bombola del gas dovrà essere effettuato come prescritto delle Norme UNI-CIG 7129 e 7131, solo dopo esseri accertati cheesso è regolato per il tipo di gas con cui sare alimentato. In caso contrario eseguire le operazioni indicate al paragrafo «Adattamento ai diversi tipi di gas» Nel caso di alimentazione con gas liquido, da bombola, utilizzato regolatori di pressione conformi alle Norme UNI-CIG 7432.
Importante: per un sicuro funzionamento, per un adeguato uso dell'energia e maggiore durata dell'apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella a pag. 5.
— Allacciamento con tubo rigido (vedere istruzioni pag. 11)
L'allacciamento all'impiano gas deve essere effettuato in modo da non provocare sollecitazioni di alcun genere all'apparecchio.
— Allacciamento con tubo flessibile in acciaio (vedere istruzioni pag. 11)
Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico. Utilizzare esclusivamente tubi conformi alla Norma UNI-CIG 9891 e guarnizioni di
tenuta conformi alla UNI-CIG 9264.
La messa in opera di tali tubi deve essere effettuata in modo che la loro lunghezza, in condizioni di massima estensione, non sia maggiore di 2000 mm.
Importante: ad installmente ultimata controllare la perfetta tenuta di tutti i raccordi utilizzando una soluzione saponosa e mai una fiamma. Assicurarsi inoltre, che il tubo flessabile non possa essere a lavoro con una parte mobile del modulo da incasso (es. cassetto) e che non sia situato in luoghi dove possa essere danneggiato.
Adattamento ai diversi tipi di gas
Per adattare il piano ad un tipo di gas diverso da quello per il quale è predisporto eseguire nell'ordine le seguenti operazioni.
- asportare la griglia ed il bruciatore
— introdurre una chiave esagonale a tubo dentro il supporto bruciatore (fig. 5). (La chiave esagonale è fornita come accessorio del piano)
— svitare l'iniettor e sostuirlo con quello adatto al tipo di gas disponibile (vedere tabella consumi gas)
-effettuare la regolazione del bruciatore.
Tabella consumi gas
1W = 0,860 kcal/h
| Quota X in funzione del tipo di gas | |||
| G20 | G30 | G25 | G31 |
| regolaz. aria | regolaz. aria | regolaz. aria | regolaz. aria |
| 4 mm | 2 mm | 4 mm | 5 mm |
| 4 mm | 2 mm | 4 mm | 5 mm |
| 2 mm | 5 mm | 2 mm | 7 mm |
| 6 mm | 4 mm | 6 mm | 6 mm |
| 13 mm | 0 mm | 15 mm | 15 mm |
| 13 mm | 0 mm | 13 mm | 13 mm |
Regolazione bruciatori
Per ottener il massimo rendimento dei bruciatori, è necessaria un'esatta regolazione della carburazione (vedere tabella consumi gas quota X). Una Buona fiamma deve essere delineata e priva di punte giale (fig. 7/B); in caso di excesso d'aria la fiamma è nitida con dardo molto corto (fig. 7/C), in caso di difetto d'aria la fiamma è mal delineata con dardo che termina con una punta gialla (fig. 7/A): in questei casi occorre regolare la carburazione facendo rientare il tubetto di regolazione aria (fig. 6) all'interno del tubo venturi in caso di difetto d'aria o estraendolo in caso di excesso d'aria. Per poter posizonzare il tubetto per la regolazione dell'aria si deve allentare la vite di fissaggio. A regolazione avvenuta la vite deve essere bloccata.
Per quota X vedi tabella consumi gas
Regolazione del minimo della fiamma
Accendere i brucitori portando il rubinetto in posizione di minimo e sfilare la manopola (estraibile in quanto semplicamente montata a pressione).
Quindi con un piccolo cacciavite agire sulla vite di regolazione del rubinetto (fig. 8) in senso antiorario per;aumentare la portata del gas, in senso orario per diminuirla, fino ad ottener e una fiamma lunga 3 o 4 mm.
Per l'impiego di gas GPL (in bombola) avvitare in senso orario fino a fine corsa il by-pass.
Vite regolazione minimo rubinetto (in funzione dei diversi modelli)
Una volta effettuata la nuova regolazione gas sostuire sul carter del vosto apparecchio la vecchia etichetta di taratura con quella correspondente al nuovo gas, data in dotazione.
USO DEL PIANO COTTURA
Istruzioni per l'utente
Questo apparecchio dovrà essere destinato solo all'uso per il quale è stato concepito, ecisione per la cottura ad uso domestico. Ogni altri uso è da considerarsi improprio e quindi pericoloso.
Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi improperi, erronei ed irragionevoli.
Uso dei bruciatori
Per accendere i bruciatori del piano di cottura, avvincare una fiamma al bruciatore, quando premere e girare in senso antiorario la manopola corrispondente, fino alla posizione di massimo.
Se i bruciatori non vengono usati per diversi giorni attendere quale secondo prima dell'accensione per dare modo all'aria esistente nelle tubazioni di uscire.
Per apparecchi dotati di accensione elettronica agire come segue:
— premere e ruotare la manopola in senso antiorario fino alla piccola stella ★
— azionare l'accensione premendo l'apposto tasto.
Per i piani cottura dotati di accensione automatica è sufficiente premere e ruotare la manopola fino alla piccola stella
Il generatore di accensione è di tipo a scarica ripetitiva.
Se la fiamma non si accende entro 5 secondi riportare la manopola alla posizione 0 e ripetere l'operazione.
Per i modelli dotati di rubinetto con sicurezza (che interrompono l'afflusso del gas in caso di spegnimento accidentale della fiamma) i bruciatori vengono accesi come sopra descritto, facendo attenzione a Maintainere premuta a fondo la manopola per circa 5-6 secondi dopo l'accensione della fiamma.
Trascorso tale tempo, che da la possibilità al dispositivo di sicurezza di insertirsi, la fiamma risulterà permanente.
ATTENZIONE: Una volta pulito il piano accertarsi che il bruciatore sia ben alloggiato e non interferisce con la candeletta di accensione.
Per una migliorie utilizzazione dei brucitori, si raccomanda di usare pentole a fondo piatto di diametro adatto al bruciatore prescelto:
bruciatore anteriore destro
da 6 a 12 cm.
bruciatore anteriore sinistro
da 24 a 26 cm.
bruciatore posteriore sinistro
da 12 a 18 cm.
bruciatore posteriore destro
da 18 a 24 cm.
consultare la figura 1b a pag. 1.
Nel caso di tetami o pentole di piccolo diametro (caffettiere, teiere, ecc.), si dovrare regolare la potenza del bruciatore interessato accertandosi che la fiamma lambisca il fondo del tetame sulla foriuscirne. Non è consentito l'uso di tetami con fondo concavo o convesso.
AVVERTENZA: Nel caso di una estinzione occidentale delle fiamme del bruciatore, chiudere la manopola di lavoro e non ritentare l'accensione se non dopo almeno 1 minuto.
Prima di chiudere il coperchio, al fine di salvaguardare il cristallo temperato da eccessivi sbalzi termici, è indispensableabile attendere che piastre elettriche e bruciatori si siano raffreddati.
Uso delle piastre elettriche (piani con piastre elettriche)
Per il miglior funzionamento ed il minor consumo di energia, regolare la posizione delle manopole delle piastre elettriche attenendosi ai consigli della tabella seguente.
| POTENZA PIASTRE ALLE DIVERSE POSIZIONI DELLE MANOPOLE | ||
| Posizioni | ||
| 0 | SPENTO | |
| 1 | LENTISSIMO | Tenere in caldo un piatto, burro fuso, cioccolata... |
| 2 | LENTO | Cottura a fuoco lento, besciamella, stufato, riso al latte, uova al piatto... |
| 3 | MODERATO | Legumi secchi, surgelati, frutta, acqua ballente... |
| 4 | MEDIO | Mele al vapore, verdure fresche, pasta, crepe, pesce... |
| 5 | FORTE | Cotture più impegnative, omlette, bistecche, trippa... |
| 6 | VIVO | Bistecche, cotoilette, fritture... |
L'insertimento della piatra è segnalato dall'apposita spia.
Nell'uso delle piastre elettriche si raccomanda di utilizzare solo recipienti con fondo perfettamente piatto e con il diametro più vicino a quello della piastra prescelta e comunque mai inferiore adesso (fig. 9). Si consiglia di asciugare bene il fondo dei recipienti, di evitare traboccamenti dovuti all'ebollizione e di non lasciare mai le piastre accesezza pentola o con pentola vuota.
Manutenzione e pulizia
Prima di effettuare qualsiasi operazione si deve staccare la spina alla presa di corrente o togliere la corrente a mezzo dell'interruttore generale dell'impianto elettrico.
Prima di effettuare la pulizia è necessario attendere che l'apparecchio si raffreddi, quando lavare le parti smaltate, verniciate o cromate, con acqua tiepida e sapone o detersivo liquido non corrosivo.
Per le parti in acciaio usare alcool o le apposite soluzioni esistenti in commercio. Per pannelli e profili in alluminio usare cotone o panno imbevuto di olio di vaselina o di semi. Pulire e passare con l'alcool.
Durante le operazioni di pulizia non usare mai: abrasivi, detersivi corrosivi, candeggi- na o acidi.
Evitare di lasciare sulle parti smaltate, verniciate o in acciaio inox sostanje acide o alcaline (succo di limone, aceto, ecc.).
I bruciatori vanno puliti con acqua saponata: se si vuole conferire loro l'originale brillantezza, basta pulirli con i prodotti specifici per le leghe di alluminio.
Dopo agli pulitura asciugare perfettamente i bruciatori e ricollocarli nelle loro sedi.
È indispensableere controllare che il rimontaggio avvenga in modo perfetto, in quanto un non corretto posizionamento dei componenti cui quod assere causa di gravi anomalie nella combustione.
Servizio assistenza clienti
CERTIFICATO DI GARANZIA CONVENZIONALE: casa fare?
Il Suo prodotto è garantito, alle condizioni e nei termini riportati sul certificato inserto nel prodotto ed in base alle previsions del decreto legislativo 24/02, nonché del decreto legislativo 6 settembre 2005, n. 206, per un periodo di 24 mesi decorrenti alla data di segna del bene.
Così come riportato nei testi dei Decreti Legislativi citati, il certificato di garanzia dovrá essere da Lei conservato, debitamente compilato, per essere molto al Servizio Assistenza Tecnica Autorizzato, in caso di necessità, unitamente ad un documento fiscalmente valido rilasciato dal rivenditore al momento dell'acquisto (bolla di consegna, fattura, scontrino fiscale, altro) sul quale siano indicate il nominativo del rivenditore, la data di consegna, gli estremi identificativi del prodotto ed il prezzo di cessione.
Resta pure inteso che, salvo prova contraria, poiché si presume che i difetti di conformità che si manifestano entro sei mesi nella consegna del bene esistessero già tale data, a meno che tale ipotesi sia incompatibile con la natura del bene o con la natura del difetto di conformità, il Servizio di Assistenza Tecnica Autorizzato Gias, verificato il diritto all'intervento, lo effettueràrawnza addebitare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi. Per contro, nel successivo periodo di diciotto mesi di vigenza della garanzia, sare invece onere del consumatore che intenda fruire dei rimedi accordati alla garanzia stessa provare l'esistenza del difetto di conformità del bene sin dal momento della consegna; nel caso in cui il consumatore non fosse in grado di fornire della prova, non potranno essere applicate le condizioni di garanzia previste e pertanto il Servizio di Assistenza Tecnica Autorizzato Gias effettuerà l'intervento addebitando al consumatore tutti i costi relativi.
ESTENSIONDELLA GARANZIA FINO A 5 ANNI : come?
Le ricordiamo inoltre che sullo stesso certificato di garanzia convenzionale Lei troverà le informazioni ed i documenti necessari per prolungare la garanzia dell'apparecchio sino a 5 anni earsi, in caso di guasto, non pagare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi. Per qualsiasi informazione necessitasse, La preghiamo rivolgersi al numero Telefonico del Servizio Clienti 0392086811.
ANOMALIE E MALFUNZIONAMENTI: a chi rivolgersi?
Per qualsiasi necessità il centro assistenza autorizzato è a Sua completinge disponizione per fornirLe i chiarimenti necessari.
UN SOLO NUMERO TELEFONICO PER OTTENERE ASSISTENZA.
Qualora il problema dovesse persistere, componendo il "Numero Utile" sotto indicato,
saràMESSO in contatto direttamente con il Servizio Assistenza Tecnica Autorizzato che opera nella Sua zona di residenza. Attenzione, la chiamata è a pagamento; il costo verrà comunicato, tramite messaggio vocale, dal Servizio clienti dell'operaatore Telefonico utilizzato. Dettagli sono presenti sul situ internet www.candy-group.com.
MATRICOLA DEL PRODOTTO. Dove si trova?
E' indispensablehe comunichi al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il numero di matricola (16 caratteri che iniziano con la cifra 3) che trovera sul certificato di garanzia oppure sulla targa matricola del prodotto (applicata quello il prodotto). In questo modo Lei potrathotribuire ad evitare trasferte inutili del technique, risparmiando oltretutto i relativiosti.
Coperchio
Il coperchio è disponibile a richiesta come accessorio opzionabile.
Prima di chiudere il coperchio, al fine di salvaguardare il cristallo temperato da excessivi sbalzi termici, è indispensableabile attendere che piastre elettriche e bruciatori si siano raffreddati.
É necessario eliminare tutti i prodotti causati da tracimazione alla superficie del coperchio prima di aprirlo.
Questo elettrodomestico è marcato conformmente alla Direttiva Europea 2002/96/CE sui rifiuti da apparecchiature elettriche ed elettroniche (WEEE).
Assicurandovi che questo prodotto sia smaltito correttamente, aiutere ad evitare possibili consequences negative all'ambiente e alla salute delle persone, che potrebbero verificarsi a causa d'un errato trattamento di questo prodotto giunto a fine vita. Il simbolo sul prodotto indica che questo appearecchio non più essere trattato come un normale rifiuto domestico; dovrà"Invece essere conse
gnato al punto più vicino di raccolta per il riciclo delle apparecchiature elettriche ed elettroniche. Lo smaltimento deve essere effettuato in accordo con le regole ambientali vigenti per lo smaltimento dei rifiuti.Per informazioni più dettagliate sul trattamento, recupero e riciclo di quello prodotto, per favore contattare l'ufficio pubblico di competenza (del dipartimento ecologia e ambiente), o il vosto servizio di raccolta rifiuti a domicilio, o il negozio dove avete acquistato il prodotto.
La Casa Costrutrice non risponde delle possibili inesattezze imputabili a errorsi di stampa o di trascrizione, conte- nute nel presente opuscolo. Si riserva di apportare ai propri prodotti哪些 modifiche che ritenesse necessarie o utili,anche nell'interesse dell'utenza,enza pregiudicare le caratteristiche di funzionalità e sicurezza.
ISTRUZIONI PER IL MONTAGGIO AL PIANO DEL RACCORDO ALIMENTAZIONE GAS
Le istruzioni sono rivolte al personale autorizzato all'installazione dell'apparecchio in conformità alle norme UNI-CIG 7129-7131. Qualsiasi intervento deve essere eseguito con apparecchiatura disinserita elettricamente.
SEQUENZA DELLE OPERAZIONI DI MONTAGGIO
Per il montaggio del raccordo sono necessarie n. 2 chiavi esagonali da 17 e 23 mm.

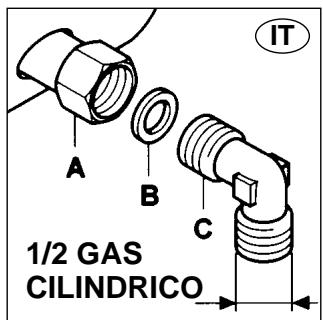

1) Avvitare le parti nella
sequenza illustrata
A) Tubazione rampa
B) Guarnizione
C) Raccordo orientabile

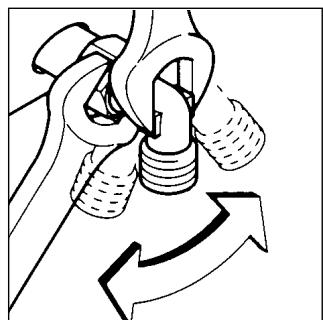

2) Serrare force i raccordi utilizzando le chiavi esagonali tenendo presente durante il serraggio di orientare il raccordo nella direzione desiderata prima del serraggio a fondo.

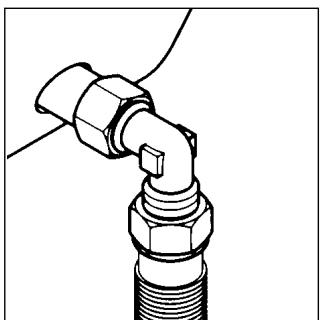

3) Collegare il raccordo C alla rete di alimentazione gas tramite tubazione rigida in rame o flessibile in acciaio.
ATTENZIONE:
Alcuni modelli hanno in dotazione due raccordi: uno cilindrico A, uno conico B fig.2.
Scegliere il raccordo appropriato in base al paese d'installazione.
CILINDRICO
Fig. 2
CONICO
MOLTO IMPORTANTE
Per agevolare l'installazione e per evitare rischi di perdite gas, si consiglia di allacciare il tubo del gas nella sequenza sostoindicata:
prima sul raccordo del piano di cottura;
successivement sul raccordo della rete di alimentazione.
L'inversione di但这a sequenza potrebbe creare problemi di tenuta gas
tra tubo e piano.
AL TERMINE DELL'INSTALLAZIONE ASSICURARSI SEMPRE DELLA TENUTA DELL'ASSIEME MEDIANTE L'UTILIZZO DI UNA SOLUZIONE SAPONOSA
