MANUALE UTENTE HBW7519CF HAIER

Questo manuale di installazione è pensato per i produttori delle cucine che accoglieranno questi prodotti. Per garantire la sicurezza e ottenere i migliori risultati, leggere attentamente questo manuale, comprese le istruzioni di sicurezza, e conservarlo per riferimenti futuri. Prima di procedere con l'installazione, prendere nota del numero di serie, in quanto potrebbe essere necessario in caso di riparazioni. Verificare eventuali danni durante il trasporto e consultare un tecnico in caso di dubbi prima dell'utilizzo. Tenere sempre tutto il materiale da imballaggio a distanza di sicurezza dai bambini.

NOTA: le caratteristiche, le immagini contenute nel manuale e gli accessori del prodotto possono variare a seconda del modello acquistato.

indice

1 Avvisi di sicurezza per l'installazione p.52
2 Dove installare il prodotto p.53
3 Dimensioni frigorifero p.54
4 Strumenti per l'installazione p.56
5 Dimensioni del mobile p.56

5.1 Precauzioni

5.2 Dimensioni in mm

6 Mobili e ventilazione p.58

6.1 Installazione in colonna

7 Video di installazione step by step p.59

8 Rimozione dei blocchi delle guarnizioni p.60

8.1 Sblocco delle ante

9 Cambiare il verso di apertura delle porte p.60

9.1 Rimozione della vite in basso

9.2 Inversione delle cerniere

9.3 Fissaggio della mascherina superiore

9.4 Fissaggio delle viti sul lato opposto del frigorifero

9.5 Applicazione della vite in basso sul lato opposto del frigorifero

9.6 Fissaggio delle ante sul lato opposto del frigorifero

10 Indicazioni relative all'installazione del frigorifero p.65

10.1 Applicazione del frontalino sulla parte superiore del frigorifero
10.2 Applicazione dei distanziali sul laterale del frigorifero
10.3 Applicazione delle staffe di fissaggio alle ante del frigorifero
10.4 Applicazione del distanziale sul retro del frigorifero
10.5 Incasso
10.6 Tolleranze sul lato delle cerniere
10.7 Posizionamento della cover centrale
10.8 Regolazione dell'altezza del frigorifero
10.9 Tolleranze con il mobile

indice

10.10 Fissaggio delle cerniere al mobile
10.11 Montaggio della cover centrale
10.12 Fissaggio del frigorifero al ripiano superiore
10.13 Rimozione delle alette di posizionamento dei distanziali
10.14 Installazione delle ante del mobile
10.15 Rotazione dei distanziali della dima
10.16 Regolazione della dima
10.17 Distacco della dima dall'anta del frigorifero
10.18 Posizionamento della dima all'anta del mobile
10.19 Fissaggio della dima all'anta del mobile
10.20 Posizionamento dell'anta del mobile sulla corrispondente del frigorifero
10.21 Regolazione dell'anta del mobile

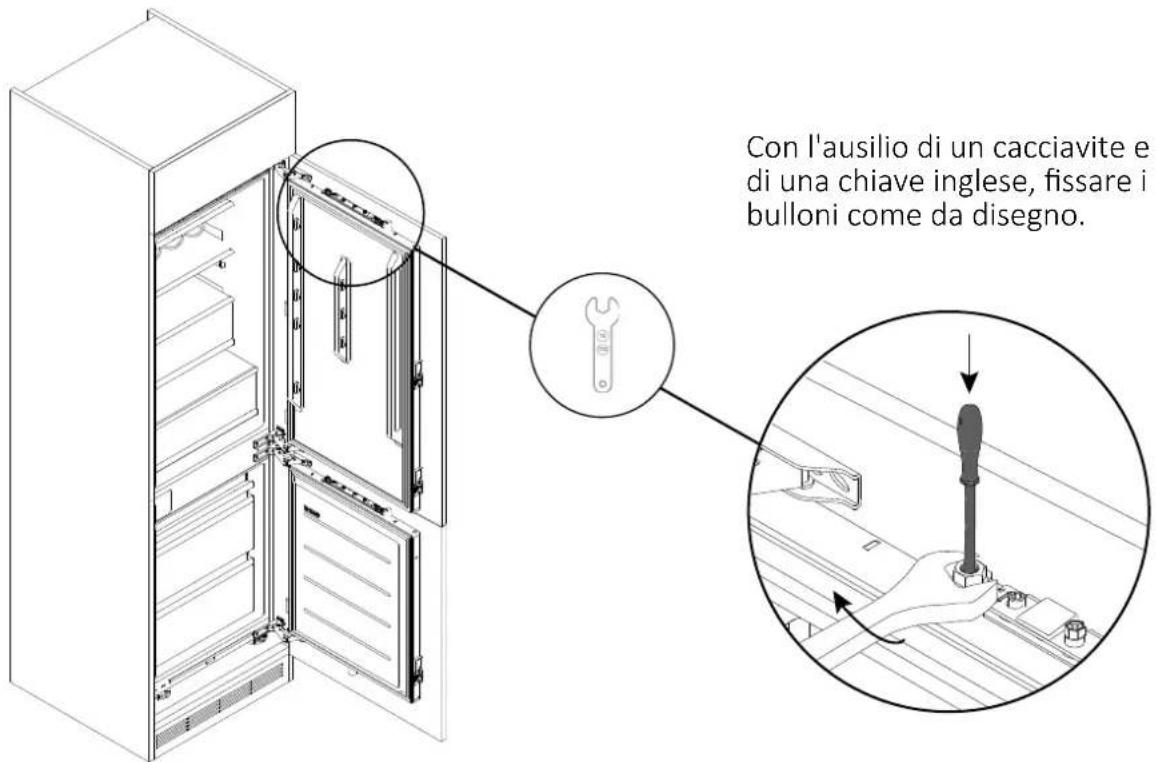

10.22 Fissaggio dell'anta del mobile
10.23 Applicazione delle staffe di fissaggio alle ante del mobile

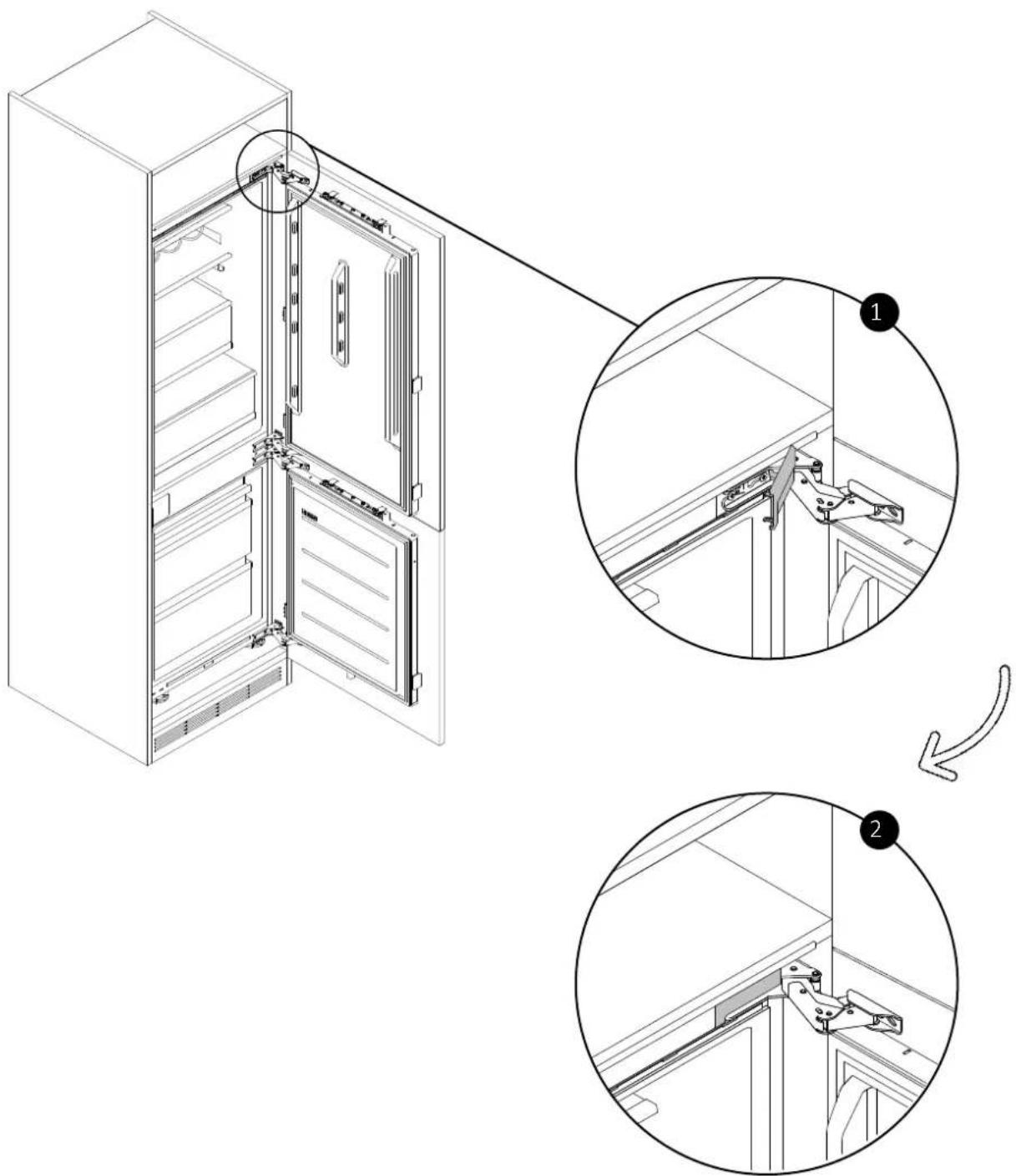

10.24 Applicazione della cover sulla cerniera superiore
10.25 Applicazione delle cover sulle cerniere centrali

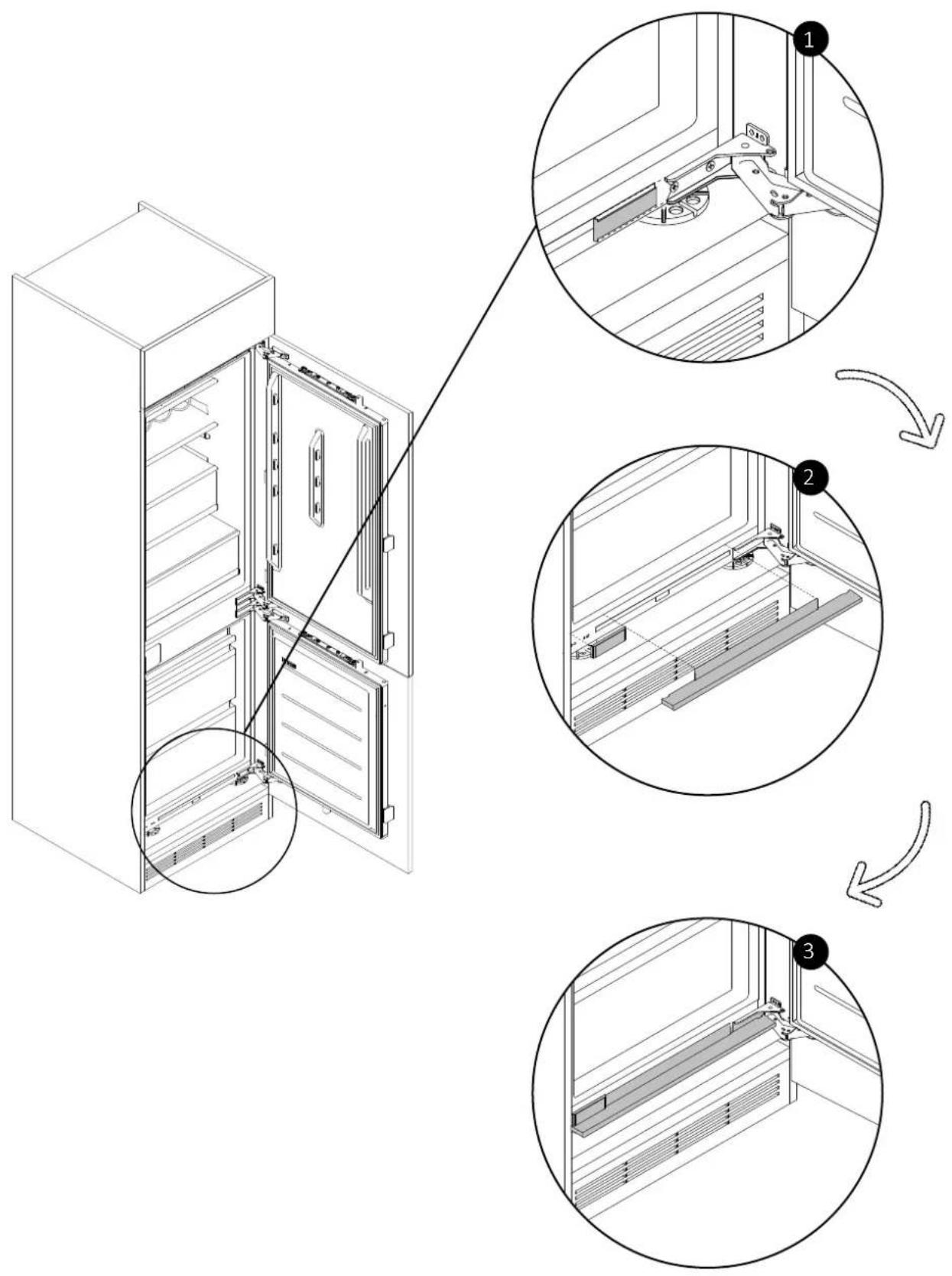

10.26 Applicazione delle cover inferiori

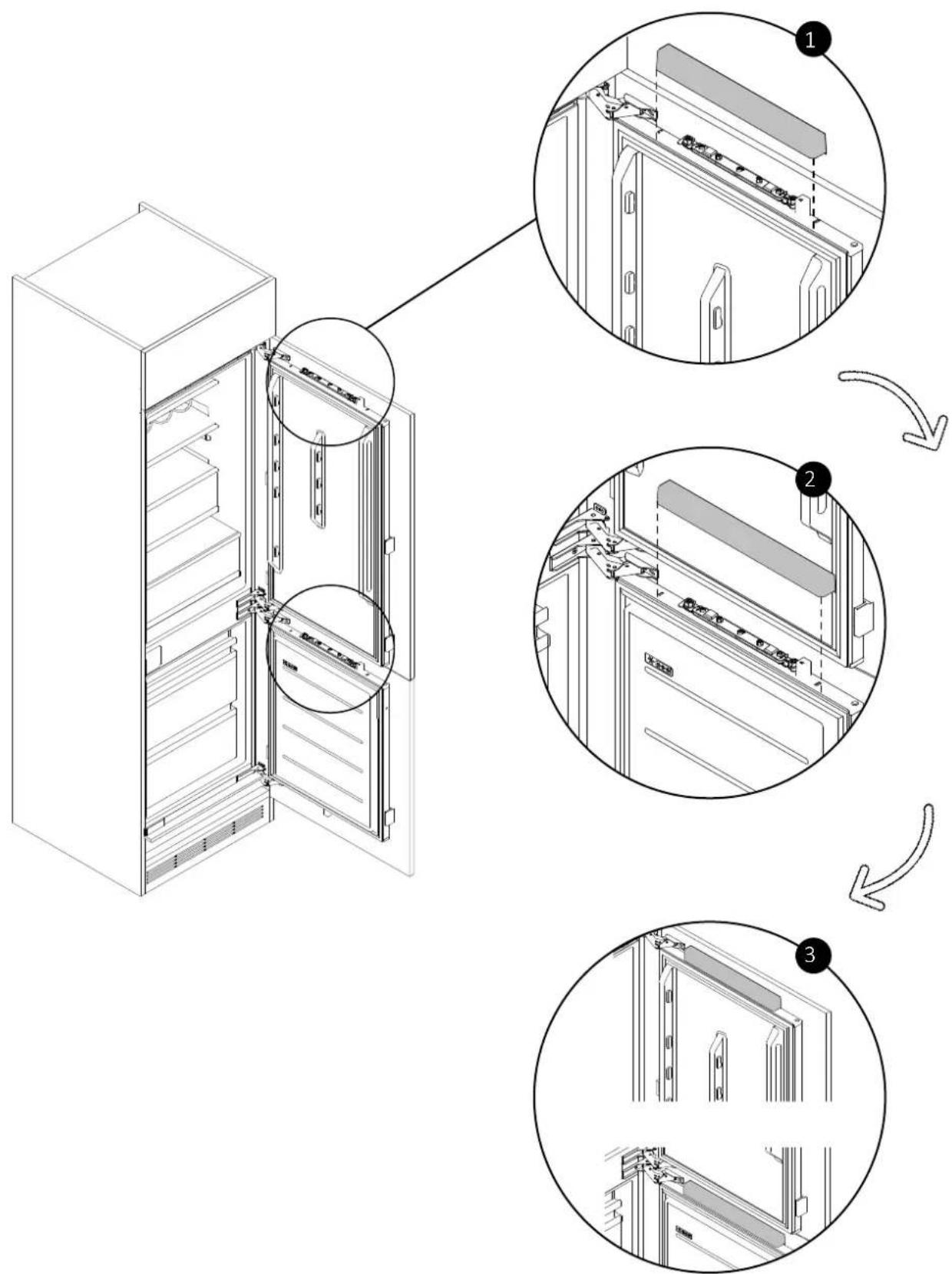

10.27 Applicazione delle cover sulle ante del frigorifero

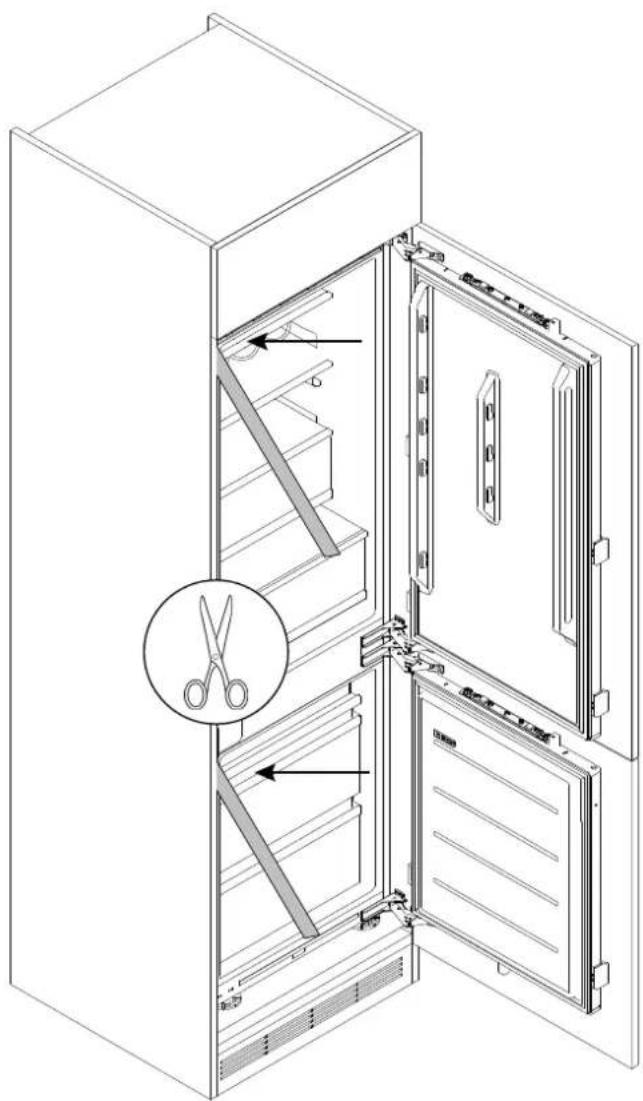

10.28 Applicazione delle guarnizioni sul lato del frigorifero

11 Connessione alla rete elettrica p.88

11.1 Avvertenze

11.2 Altri consigli

12 Consegna all'utente p.90

13 Smontaggio del prodotto p.90

Osservare le presenti indicazioni prima di iniziare l'installazione del prodotto. La vostra sicurezza è molto importante per noi. Leggere attentamente queste informazioni prima di utilizzare il prodotto.

• L'installazione deve essere effettuata da un tecnico qualificato che deve conoscere e rispettare le leggi vigenti nel paese di installazione e le istruzioni del fabbricante;
• Se è richiesta l'assistenza del produttore per eliminare guasti derivanti da un'errata installazione, tale assistenza non è coperta dalla garanzia;
• Rimuovere il materiale di imballaggio prima di mettere in funzione l'elettrodomestico;
• Dopo aver disimballato il prodotto verificare che non sia danneggiato e, in caso di problemi, contattare il centro assistenza, prima di procedere con l'installazione e non collegarlo alla rete elettrica;
• Un prodotto danneggiato può essere la causa di un corto circuito, una scossa elettrica, un principio d'incendio e altri pericoli;
• Verificare se nell'imballo ci sono accessori o materiali di corredo (buste con viti, documenti, opuscoli etc.) e, nel caso, rimuoverli e conservarli;
• Prima di installare l'elettrodomestico, accertarsi che la ventilazione sia sufficiente per consentire la corretta circolazione dell'aria fresca necessaria per il raffreddamento e la salvaguardia dei componenti interni. In base al tipo di sistemazione, praticare le aperture specificate sulle illustrazioni;
• Se occorre l'assistenza del fabbricante per eliminare eventuali guasti dovuti all'installazione errata, tale assistenza non è coperta dalla garanzia. Attenersi alle istruzioni per l'installazione fornite per il personale qualificato;
• Un'errata installazione può causare danni o lesioni a persone, animali o cose. Il produttore non può essere ritenuto responsabile per tali danni o lesioni;
• L'utilizzo sicuro viene garantito solo se l'installazione è stata effettuata in modo corretto secondo le presenti istruzioni. In caso di danni dovuti a un montaggio scorretto la responsabilità ricade su chi ha installato il prodotto;
• Si consiglia di indossare guanti protettivi durante l'installazione per evitare lesioni da taglio;
• La garanzia non copre danni causati da un'installazione errata;
• In caso di installazione errata, manomissione dell'apparecchio e collegamento non conforme, decade la validità della garanzia del prodotto;
• Dopo il montaggio, il cavo di alimentazione non deve entrare in contatto con parti mobili dei componenti della cucina (ad esempio un cassetto) e non deve essere esposto a sollecitazioni meccaniche;
• Questo prodotto richiede una costante ventilazione durante l'uso. Non coprire le prese d'aria;
• Ad installazione ultimata, il tecnico deve assicurarsi che il prodotto sia stato installato correttamente.

Avvertenze importanti

• Non installare l'elettrodomestico in punti in cui risulterebbe esposto alla luce solare diretta al fine di non alterare le prestazioni del prodotto;
• Installare e utilizzare questo prodotto in un ambiente chiuso, coperto, asciutto e ben ventilato;
  • Non installare il prodotto in ambienti aperti ed esposti agli agenti atmosferici;
  • Installare il prodotto in prossimità di una presa elettrica;
• Tenere il prodotto lontano da fonti di fiamme;
• Installare l'elettrodomestico lungo una superficie piana, in un'area adatta alle dimensioni e all'uso;
• Pulire l'elettrodomestico con acqua e un detergente delicato e asciugarlo con un panno morbido;
• ATTENZIONE: il frigorifero è un elettrodomestico pesante. Per evitare danni all'apparecchio e infortuni, è fondamentale che il trasporto venga effettuato da almeno due persone in modo lento e controllato. Mantenere sempre il frigorifero in posizione verticale.
• Dopo l'installazione, lasciare riposare il frigorifero per almeno 4 ore prima dell'accensione per consentire all'olio del compressore di depositarsi.

Questo prodotto è destinato unicamente all'installazione in ambiente domestico o simili, quali:

• La zona cucina destinata al personale di negozi, uffici e altri ambienti lavorativi;
• Negli spazi disponibili al personale e alla clientela di hotel, motel e altri ambienti di tipo residenziale;
  • Beauty farm, Bed & Breakfast (B&B);
  • Per servizi di catering ed applicazioni simili esclusa la vendita al dettaglio;

Installare questo prodotto in una posizione dove la temperatura ambiente non sia inferiore o superiore alla temperatura di funzionamento indicata sulla targhetta prodotto: in tal caso l'elettrodomestico non funziona correttamente.

• Temperata estesa (SN): “Questo elettrodomestico è destinato all’uso con temperature ambiente comprese tra 10 °C e 32 °C”;
• Temperata (N): “Questo elettrodomestico è destinato all’uso con temperature ambiente comprese tra 16 °C e 32 °C”;
• Subtropicale (ST): “Questo elettrodomestico è destinato all’uso con temperature ambiente comprese tra 16 °C e 38 °C”;
• Tropicale (T): “Questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra 16 °C e 43 °C”.

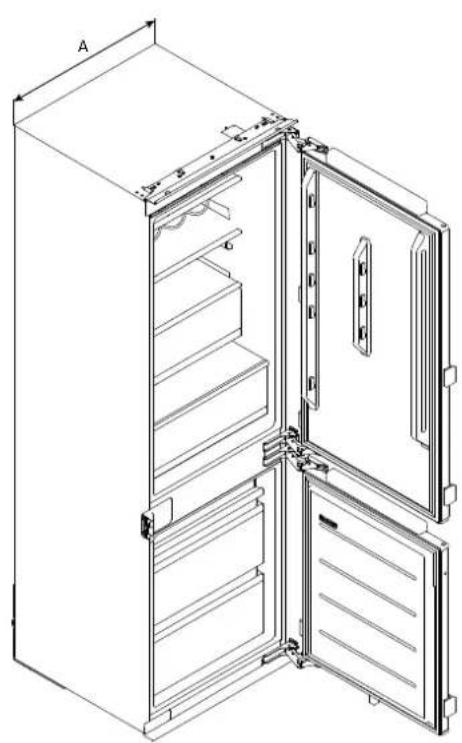

Dimensioni in mm

Vista assonometrica frontale Vista assonometrica posteriore

Lunghezza cavo 2270 mm

Modelli	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	F(mm)	G(mm)
HBW7518CF	550±2	550±2	1772±2	1027	716	691	675
HBW7519CF	550±2	550±2	1935±2	1190	716	691	675

Dimensioni in mm

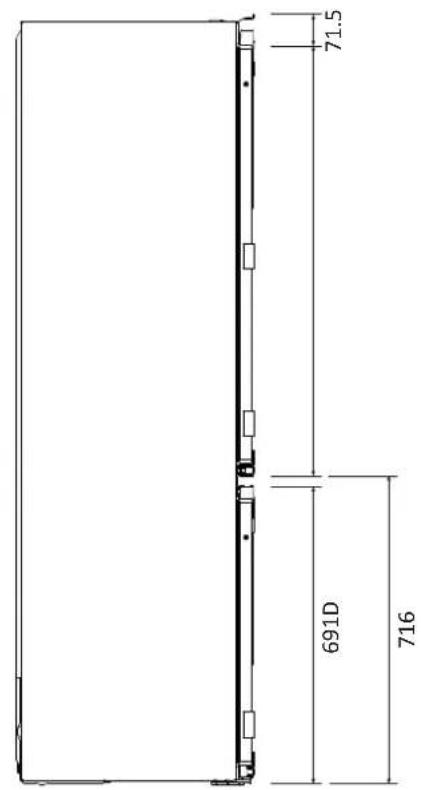

Vista laterale
con ante chiuse

71.5 691D 716

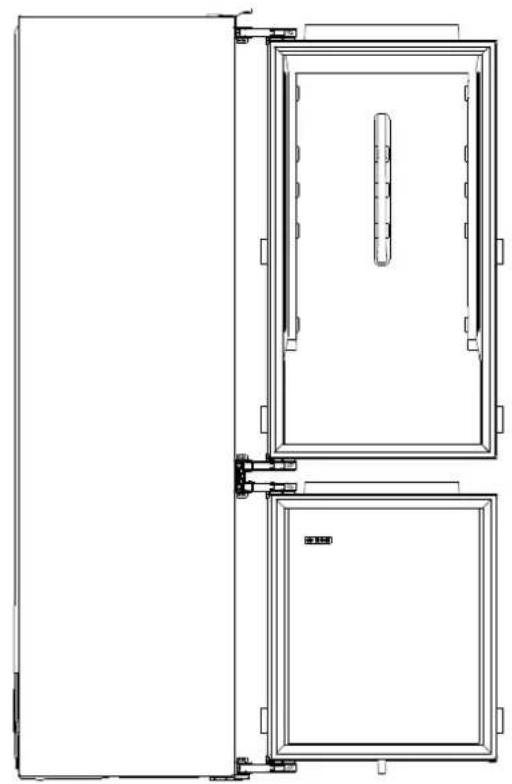

Vista laterale
con ante aperte

Vista superiore
con ante chiuse

550±2

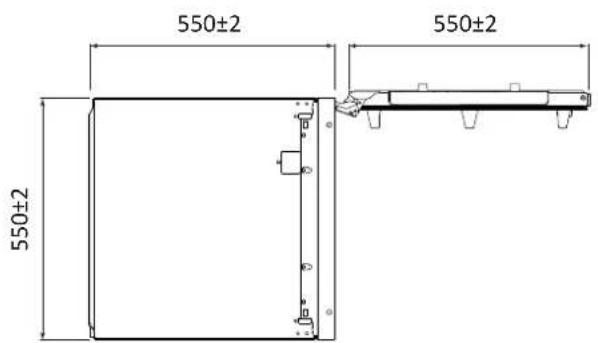

Vista superiore
con ante aperte

550±2 550±2 550±2

Codici prodotto

HBW7518CF

HBW7519CF

NOTA: i codici potrebbero subire variazioni nel tempo.

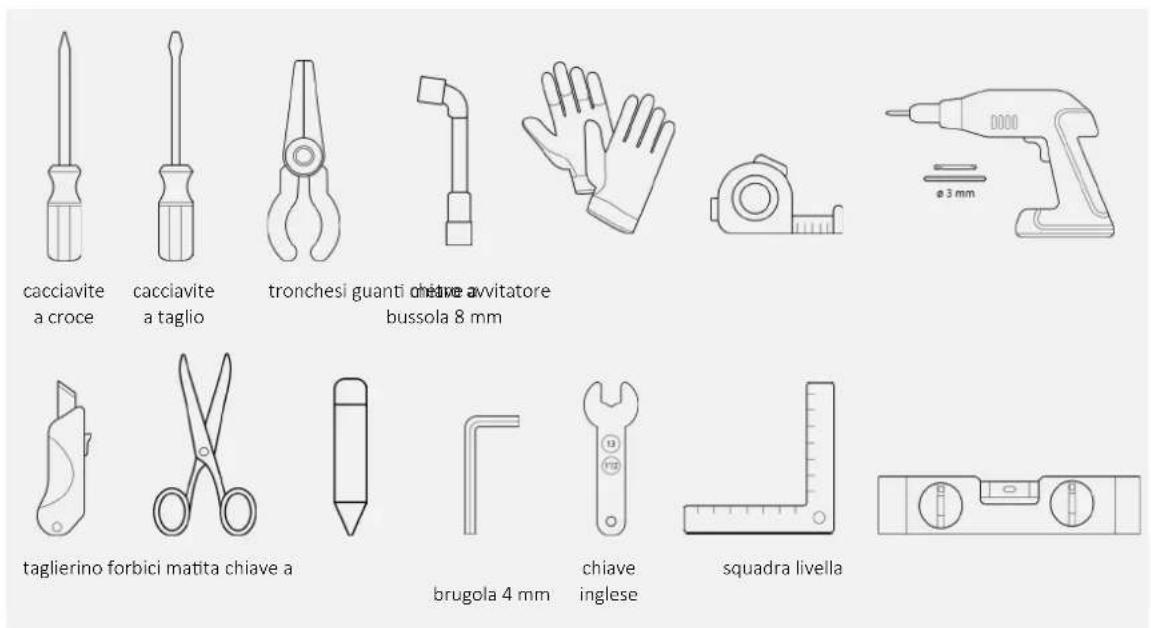

4 Strumenti per l'installazione

Strumenti necessari

cacciavite a croce cacciavite a taglio tronchesi guanti chiave avvitatore bussola 8 mm taglierino forbici matita chiave a brugola 4 mm chiave inglese squadra livella

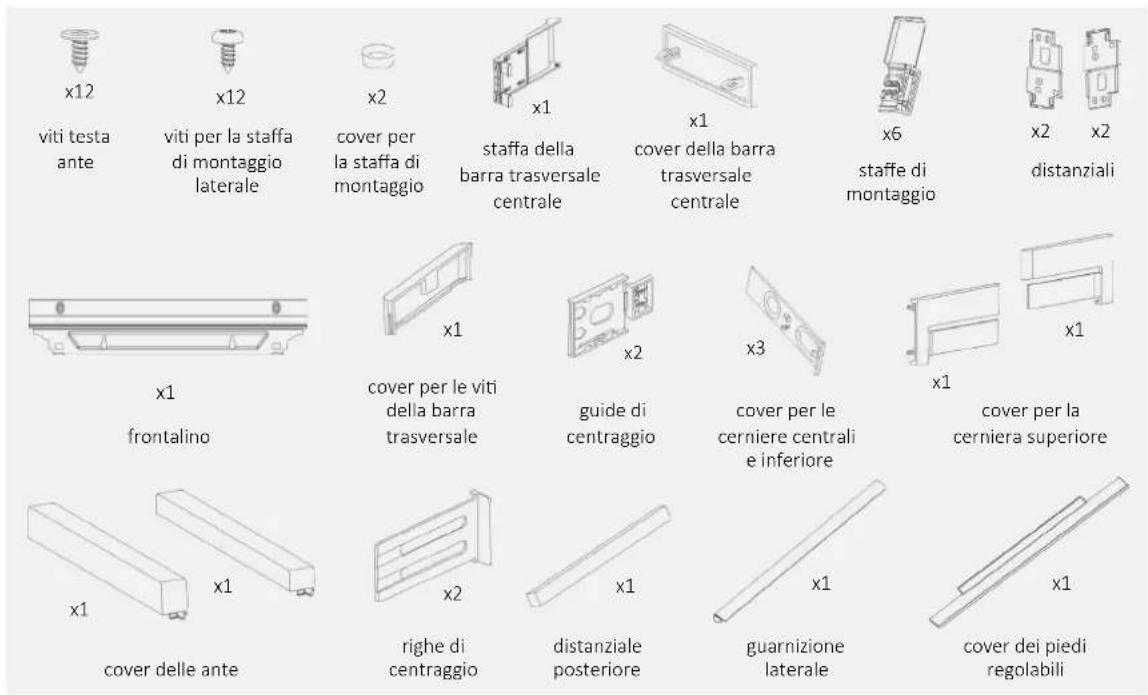

Strumenti forniti con il prodotto

x12 viti testa ante x12 viti per la staffa di montaggio laterale x2 cover per la staffa di montaggio x1 staffa della barra trasversale centrale x1 cover della barra trasversale centrale x6 staffe di montaggio x2 x2 distanziali x1 frontalino x1 cover per le viti della barra trasversale x2 guide di centraggio x3 cover per le cerniere centrali e inferiore x1 cover per la cerniera superiore x1 x1 cover delle ante x2 righe di centraggio x1 distanziale posteriore x1 guarnizione laterale x1 cover dei piedi regolabili

5 Dimensioni del mobile

Precauzioni5.1

• Prevedere il vano incasso senza parete posteriore;
• Per la ventilazione del prodotto seguire le istruzioni riportate in questo manuale;
- Si consiglia di fissare il mobile alla parete per evitare il ribaltamento.

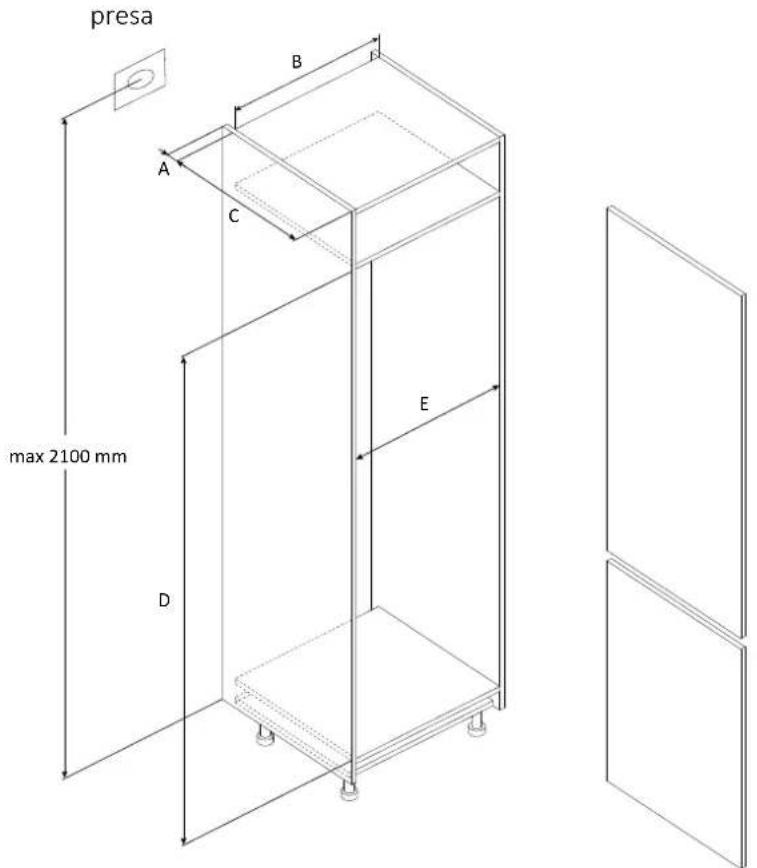

Dimensioni in mm5.2

Vista assonometrica frontale

con ante non montate

presa max 2100 mm A B C D E

Modelli		A(mm)	B(mm)	C(mm)	D(mm)	E(mm)
HBW7518CF	Min.	50	400	560	1778	555
	Consigliato			580	1780	562
	Max.			-	1782	568
HBW7519CF	Min.	50	400	560	1941	555
	Consigliato			580	1943	562
	Max.			-	1945	568

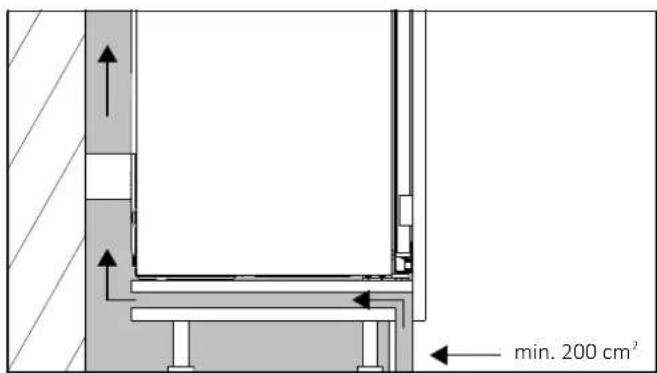

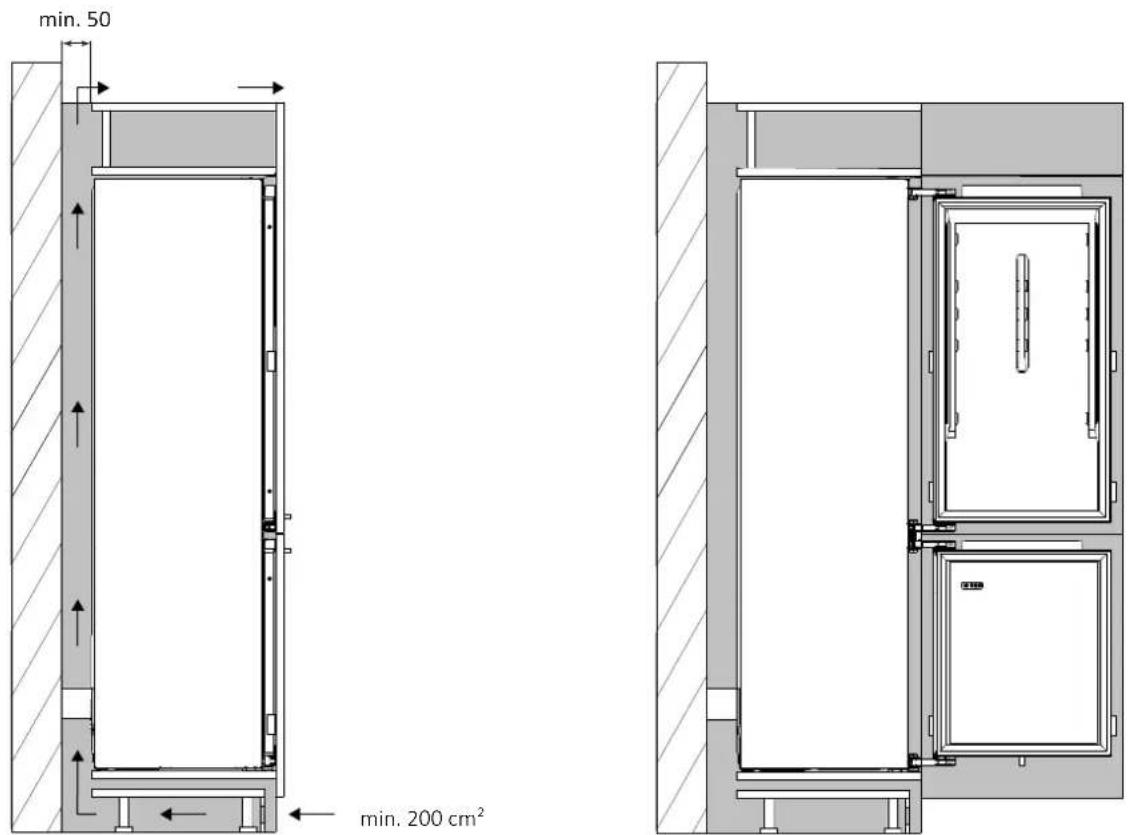

Installazione in colonna6.1

Sezione laterale Sezione laterale

min. 200 cm²

Nel caso in cui non fosse possibile praticare un'apertura nello zoccolo, trovare una soluzione alternativa per garantire la circolazione dell'aria.

È possibile visionare il video dell'installazione del prodotto scansionando il Qr Code.

oppure cliccando al seguente link

Rimozione dei blocchi delle guarnizioni

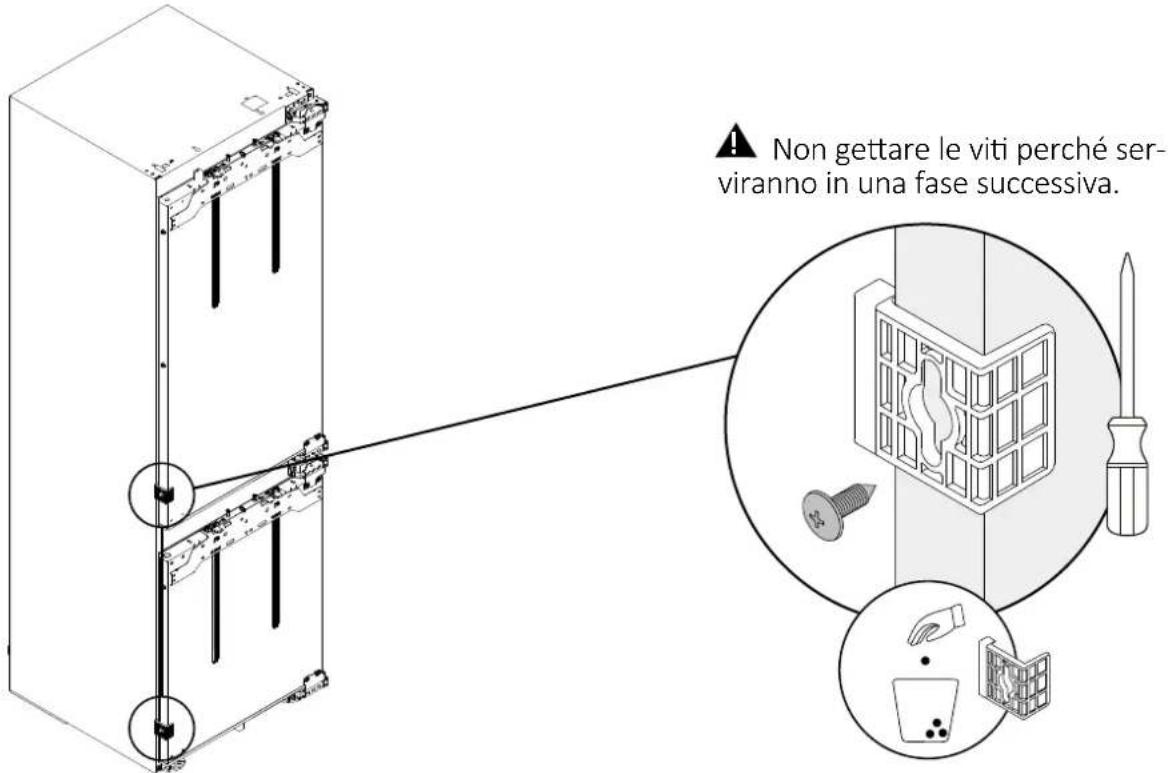

8.1 Sblocco delle porte

Allentare la vite di 5 mm, spingere verso il basso i blocchi delle guarnizioni per rimuoverli e successivamente scartarli.

Non gettare le viti perché serviranno in una fase successiva.

Cambiare il verso di apertura delle porte

NOTA: seguire le seguenti indicazioni solo se risulta necessario invertire il verso di apertura delle porte, altrimenti passare al capitolo successivo (pag.65).

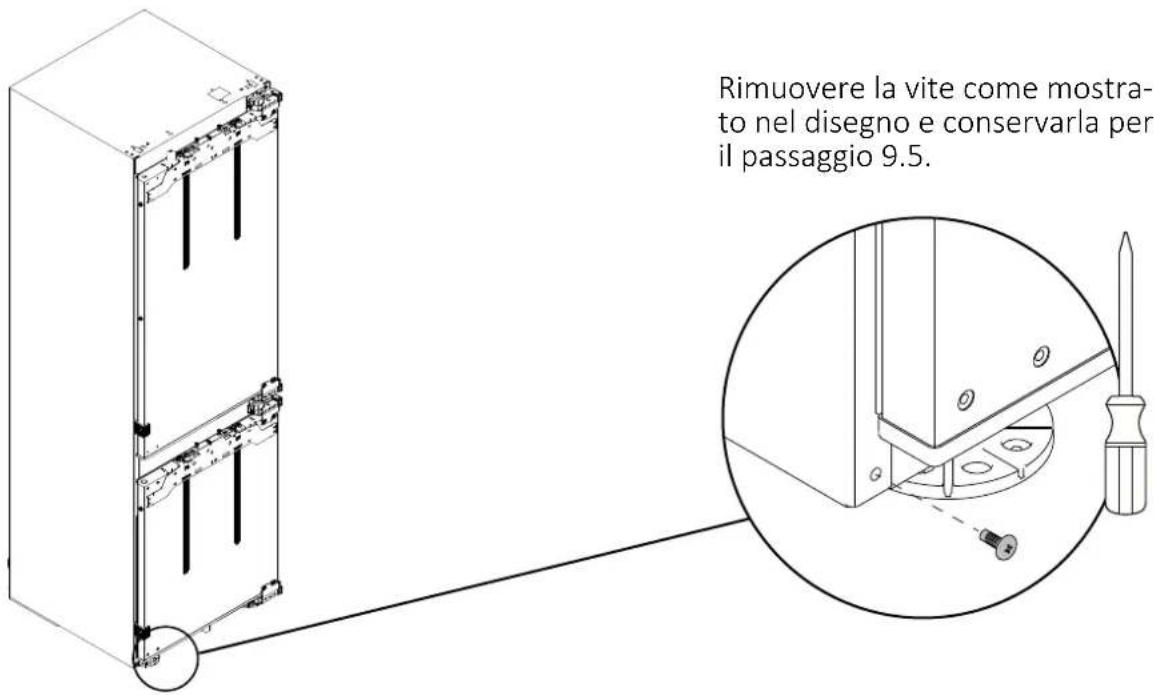

Rimozione della vite in basso9.1

Rimuovere la vite come mostrato nel disegno e conservarla per il passaggio 9.5.

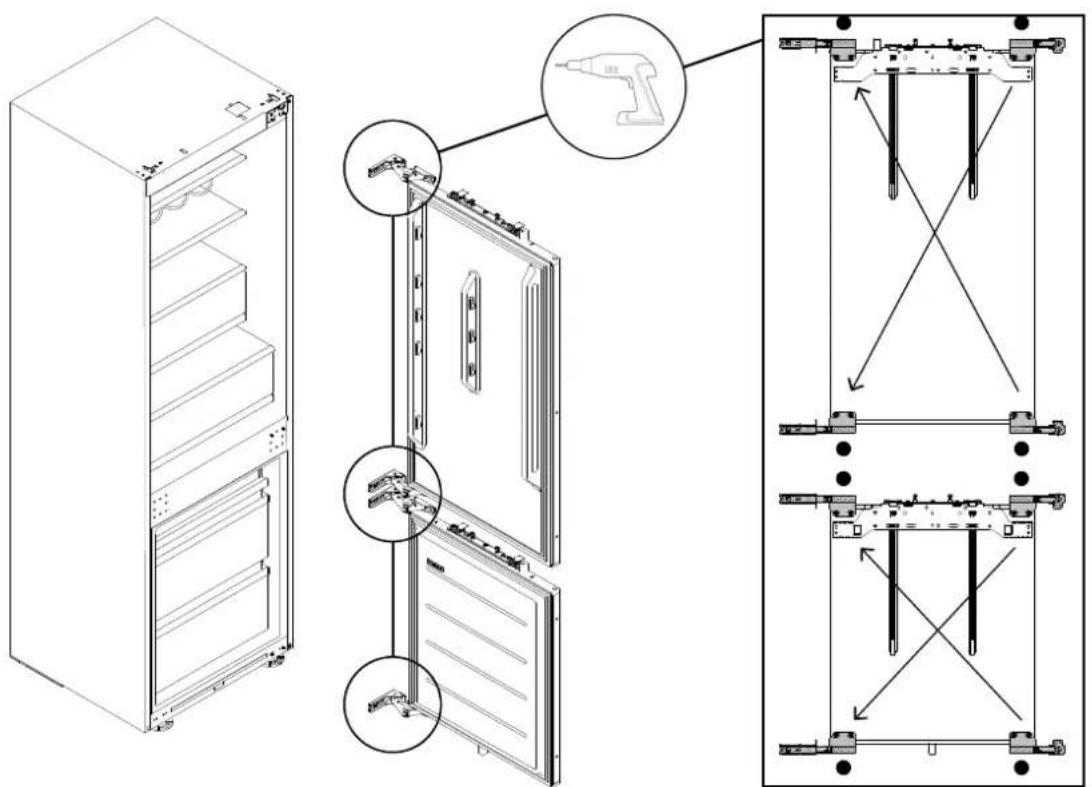

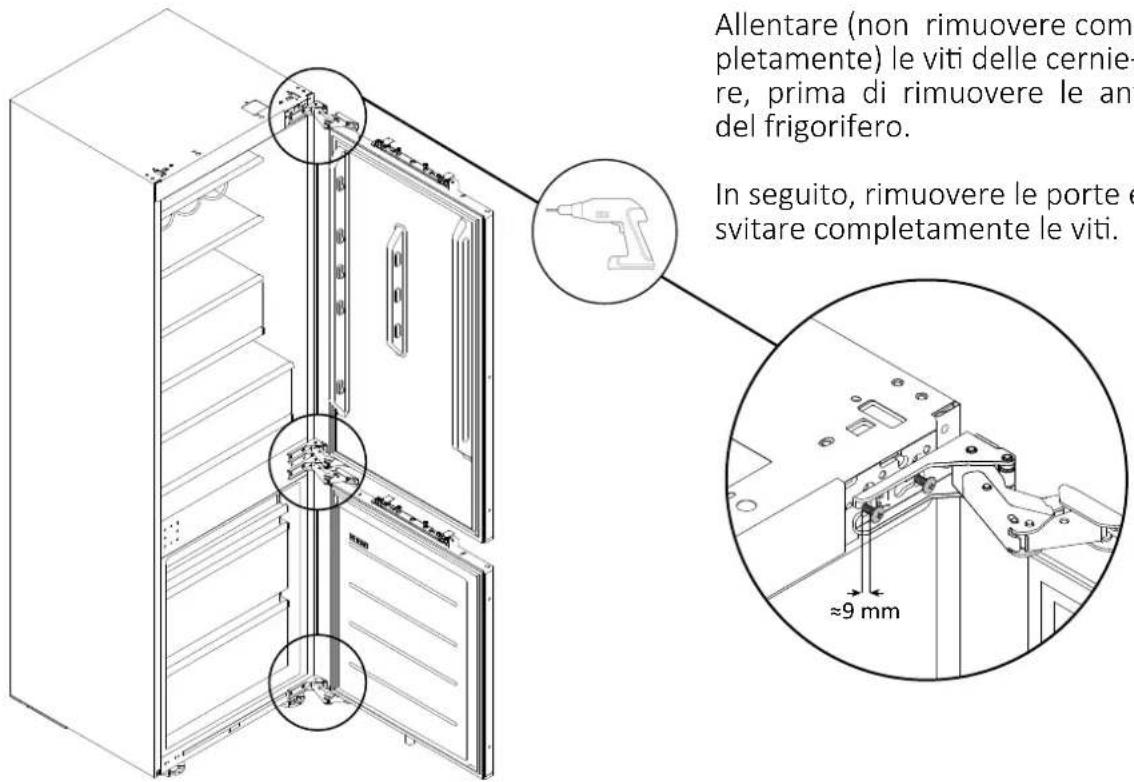

9.2 Inversione delle cerniere

Allentare (non rimuovere com pletamente) le viti delle cernie- re, prima di rimuovere le an del frigorifero. In seguito, rimuovere le porte e svitare completamente le viti. ≈9 mm

Ruotare le cerniere di 180° e montarle come da disegno.

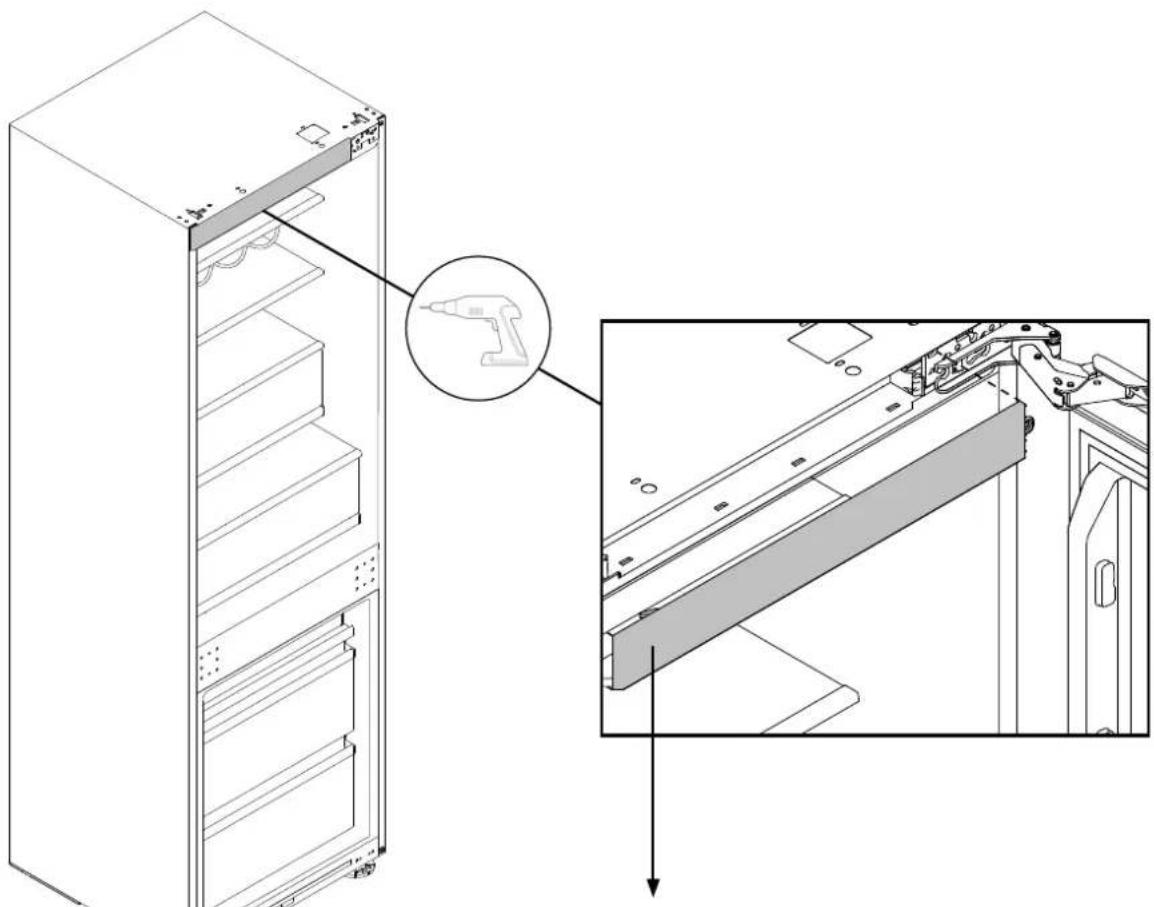

9.3 Fissaggio della mascherina superiore

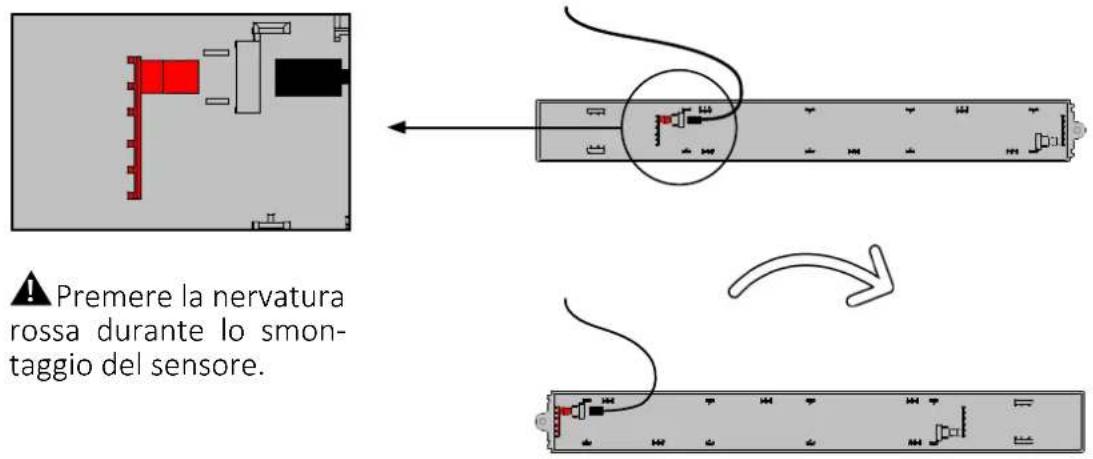

Smontare la mascherina superiore e il sensore.

Ruotare la mascherina di 180° e fissare il sensore nella parte interna, come da disegno. In seguito, avvitare la mascherina superiore nella nuova posizione.

Premere la nervatura rossa durante lo smon- taggio del sensore.

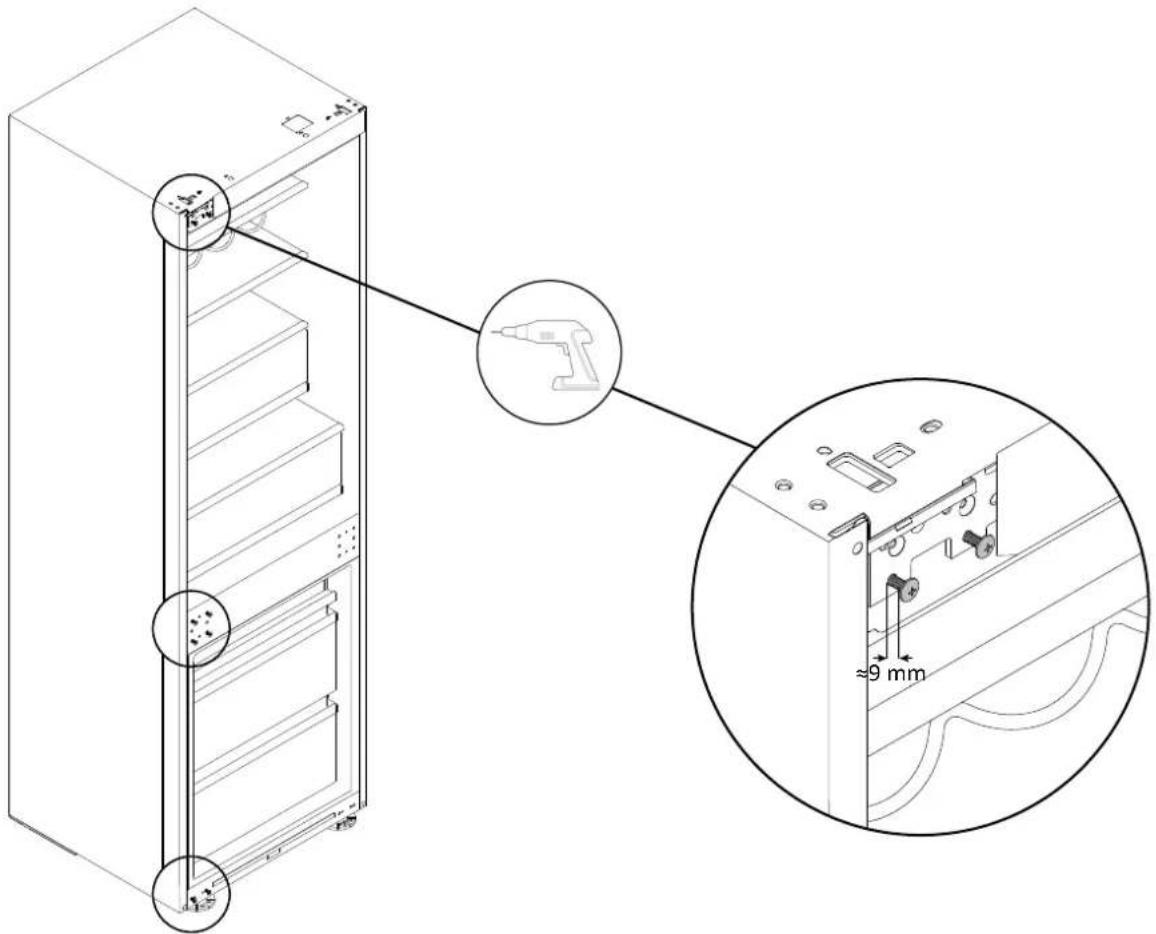

9.4 Fissaggio delle viti sul lato opposto del frigorifero

Avvitare le viti sul lato opposto del frigorifero, lasciando una tolleranza di circa 9 mm.

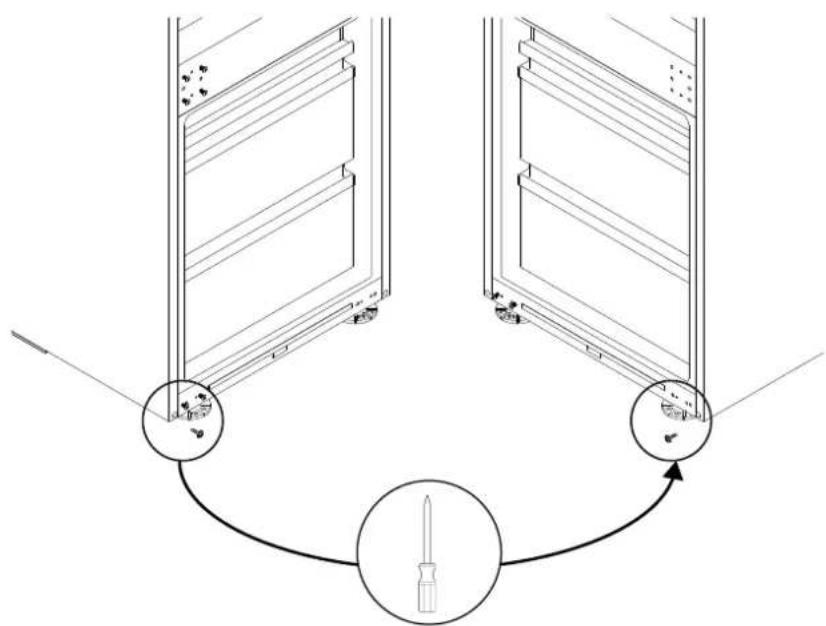

9.5 Applicazione della vite in basso sul lato opposto del frigorifero

Avvitare la vite conservata nel passaggio 9.1 come da disegno.

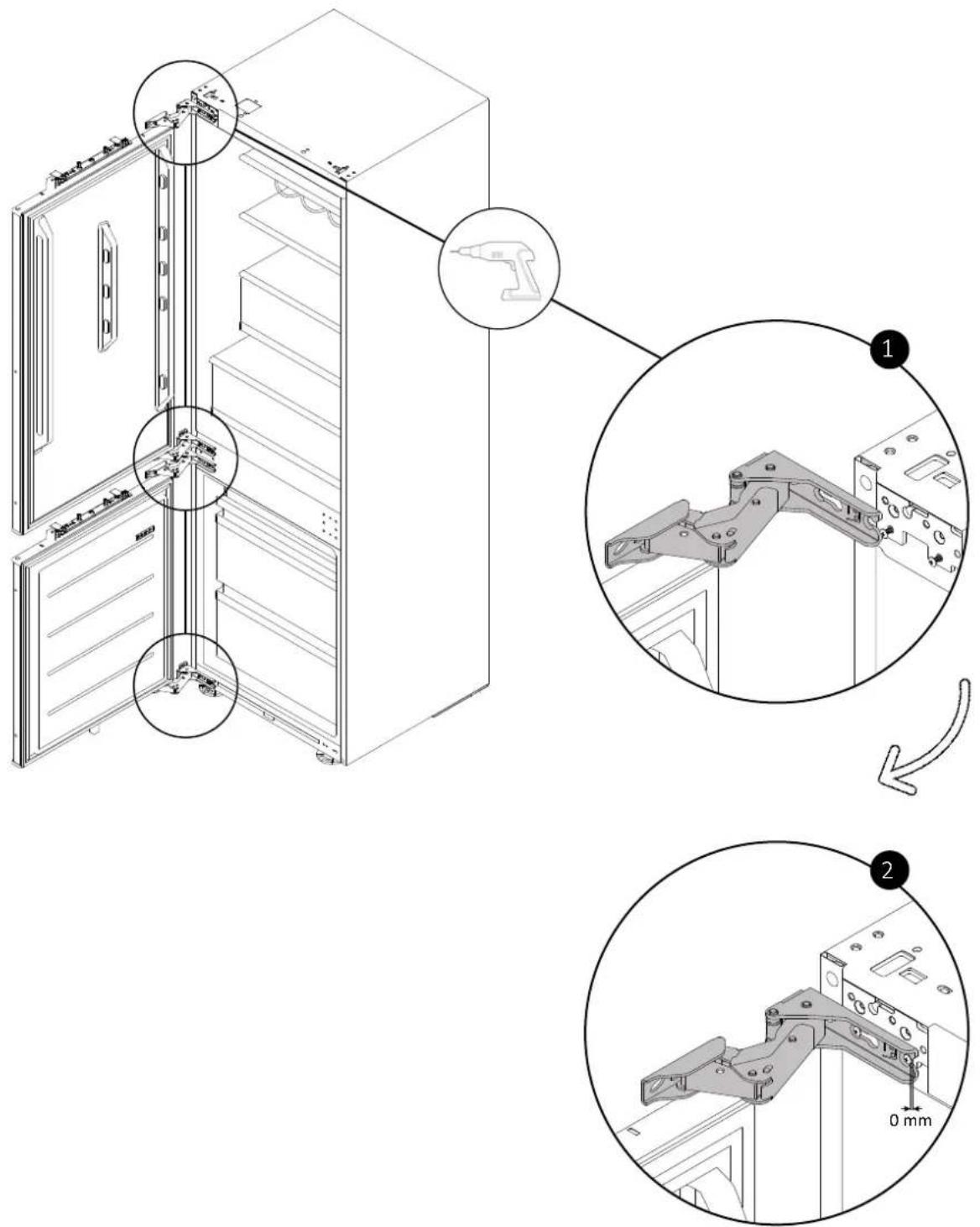

9.6 Fissaggio delle ante sul lato opposto del frigorifero

Applicare le ante e avvitare le viti.

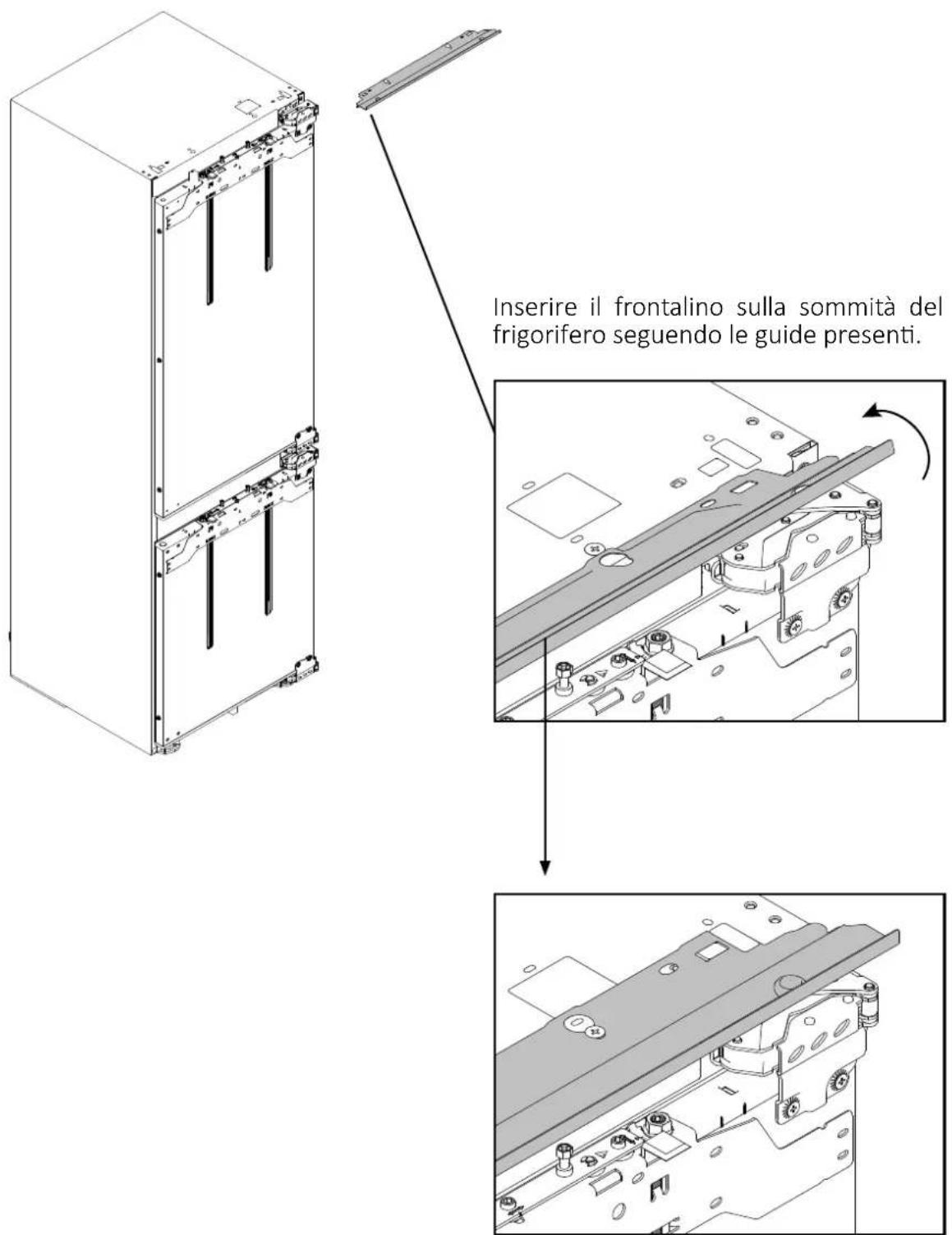

10.1 Applicazione del frontalino sulla parte superiore del frigorifero

Inserire il frontalino sulla sommità del frigorifero seguendo le guide presenti.

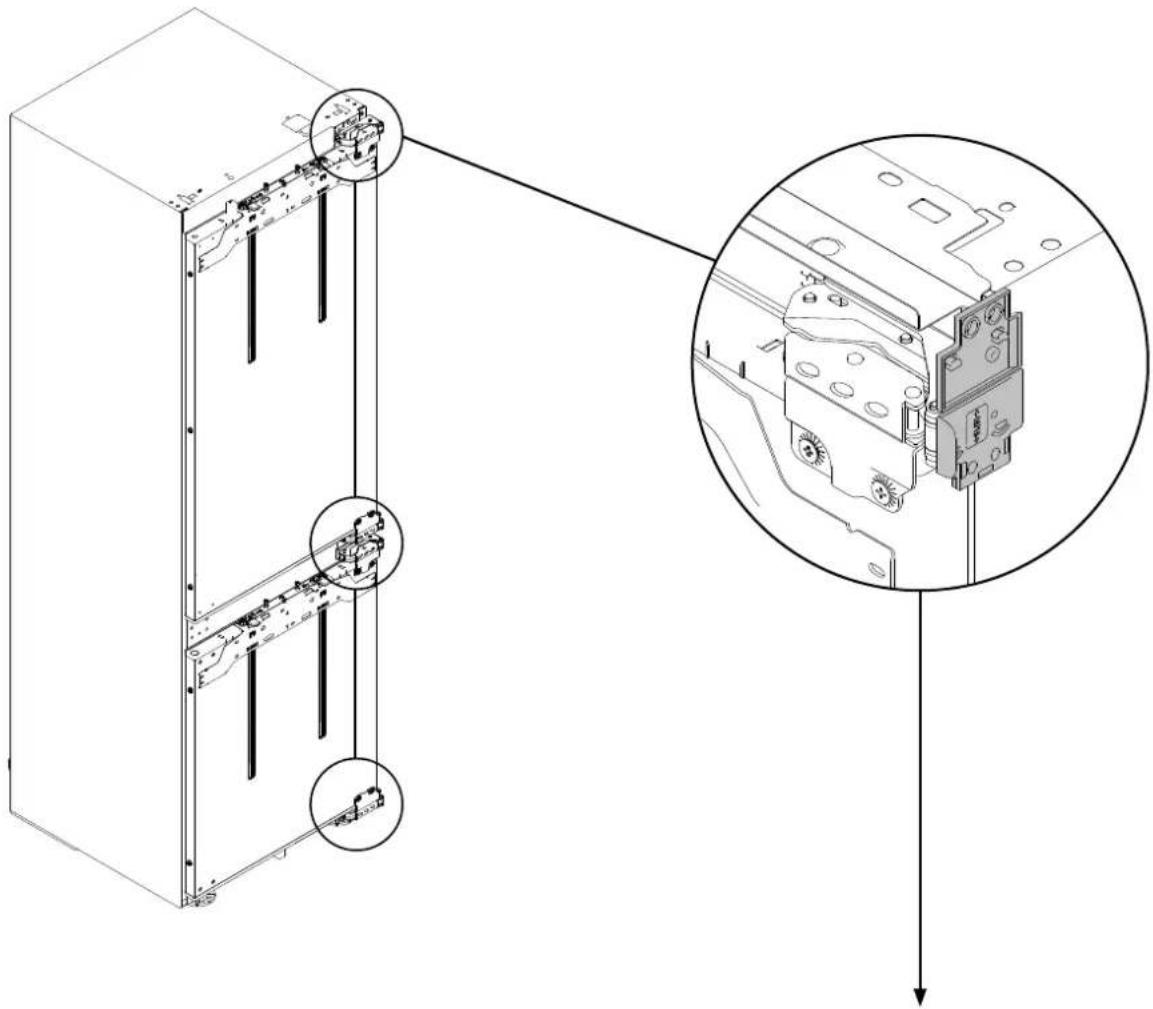

10.2 Applicazione dei distanziali sul laterale del frigorifero

Posizionare i distanziali sul lato esterno delle cerniere come da disegno. Prestare attenzione allo spessore della spalla del mobile.

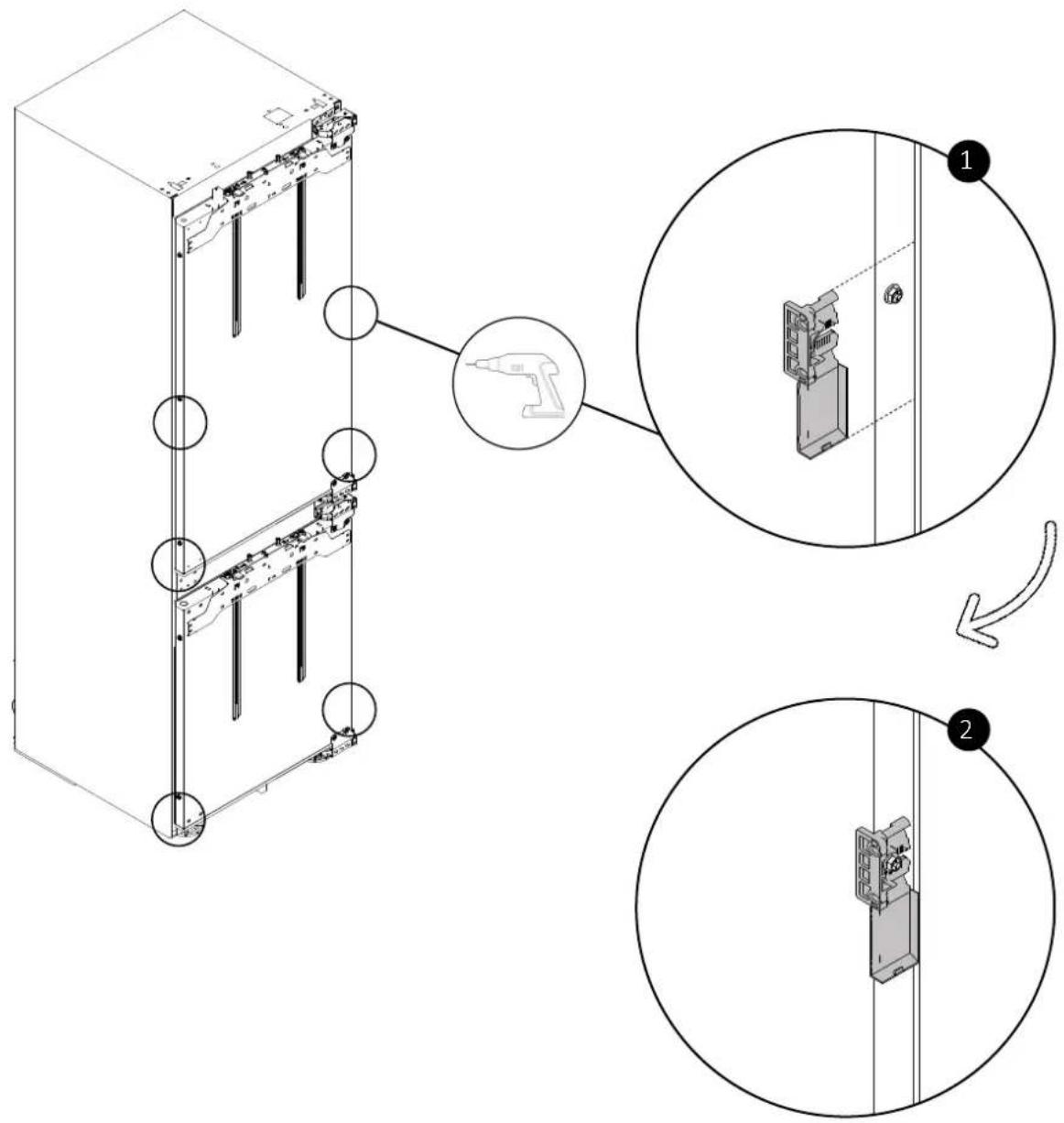

10.3 Applicazione delle staffe di fissaggio alle ante del frigorifero

Applicare le staffe di fissaggio alle ante del frigorifero come da disegno.

10 Indicazioni relative all'installazione del frigorifero

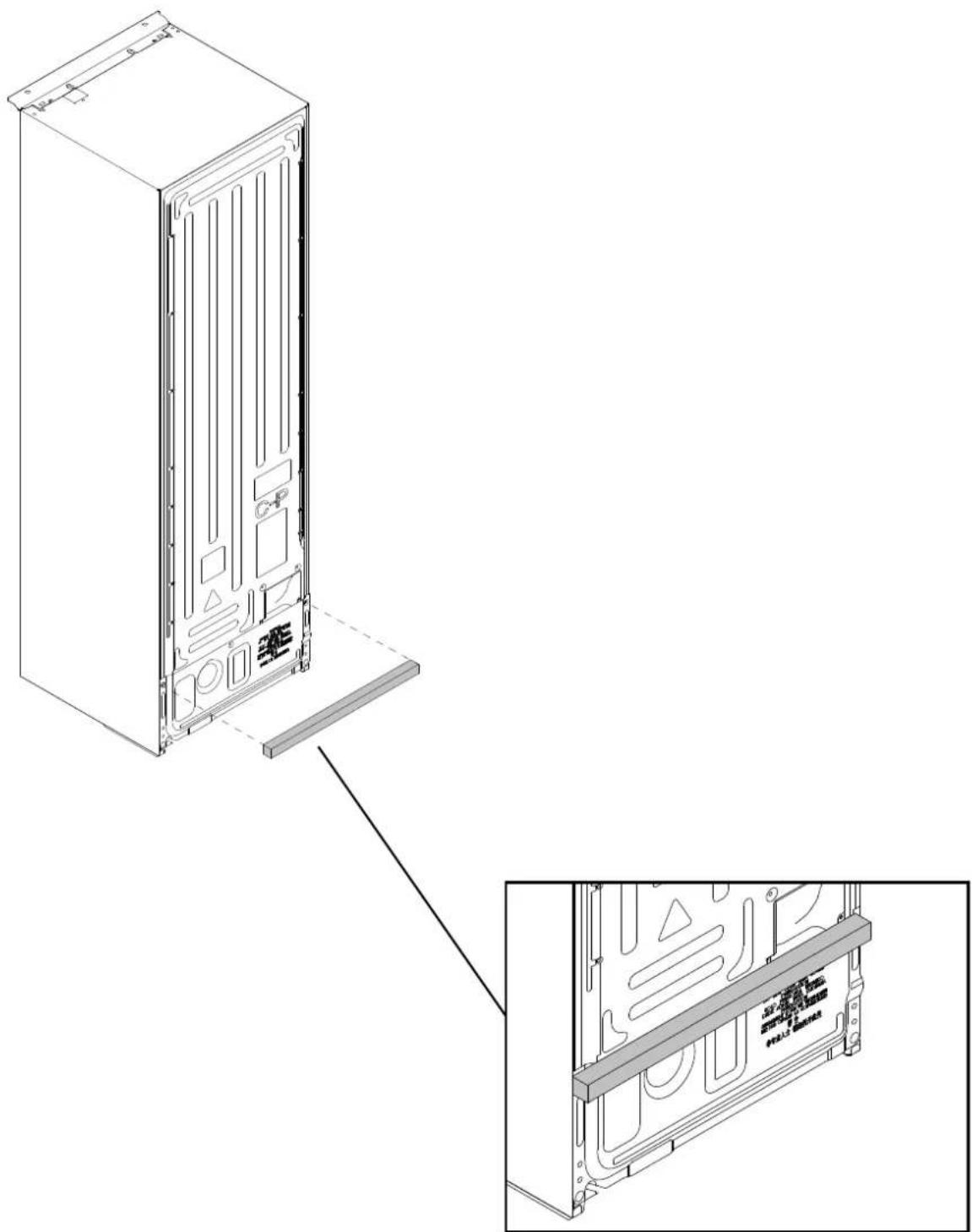

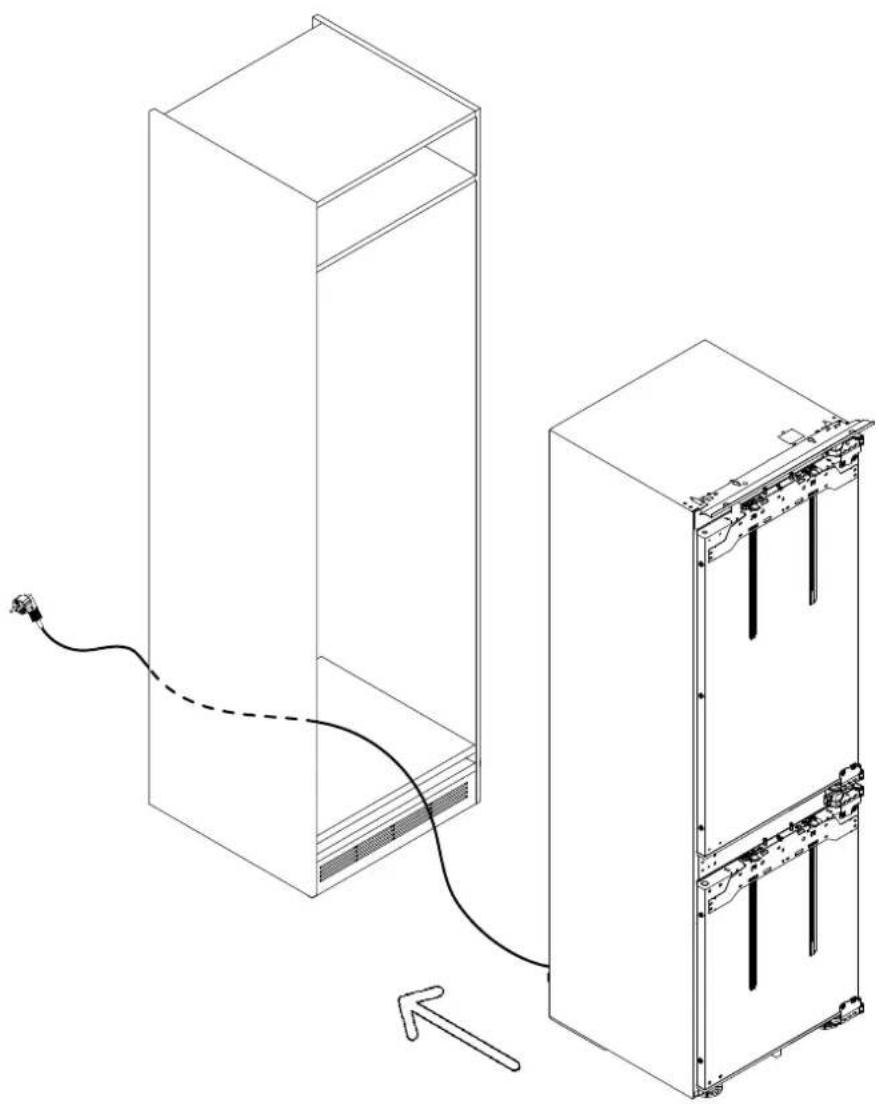

10.4 Applicazione del distanziale sul retro del frigorifero

Applicare il distanziale sul retro del frigorifero come da disegno.

ATTENZIONE: prima di inserire il frigorifero nel mobile, far passare il cavo di alimentazione all'interno e fissarlo temporaneamente sulla sommità con del nastro adesivo. In seguito, sollevare il prodotto in due persone ed inserirlo nel vano incasso, facendo attenzione a non danneggiare il cavo di alimentazione. Assicurarsi che la presa sia accessibile.

10 Indicazioni relative all'installazione del frigorifero

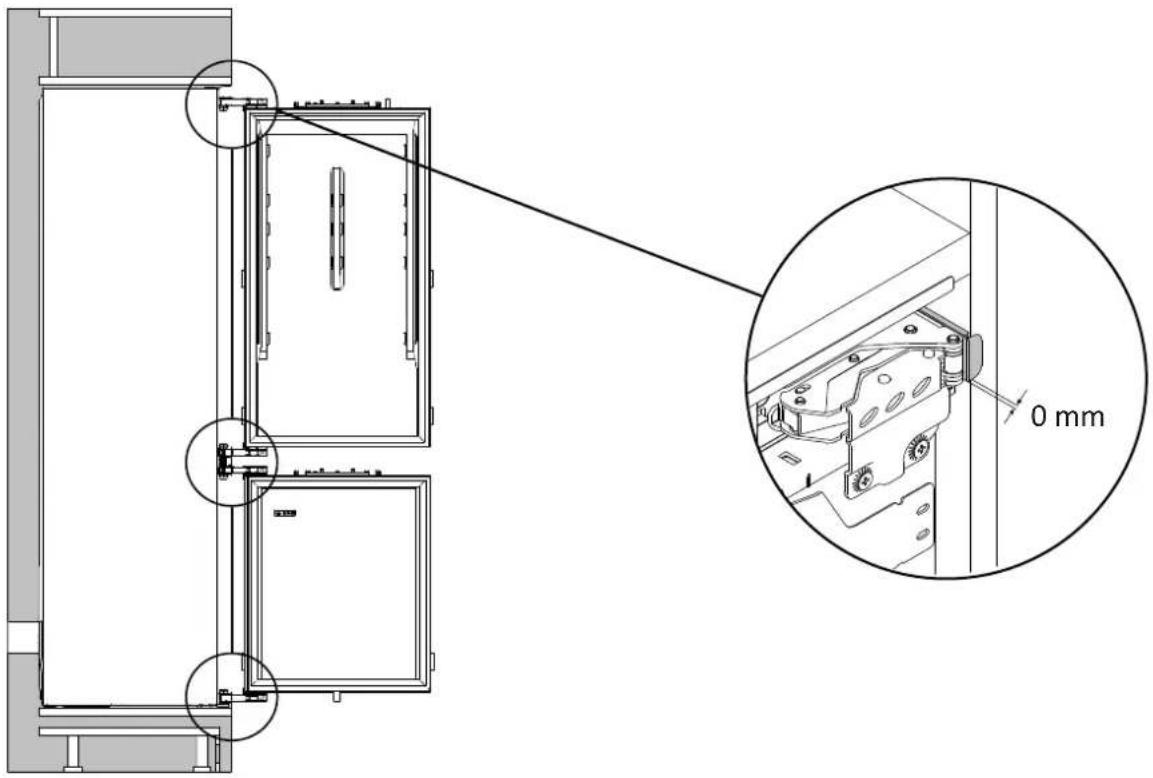

10.6 Tolleranze sul lato delle cerniere

Far aderire le alette di posizionamento dei distanziali (fissati nel passaggio 10.2) al laterale del mobile come da disegno.

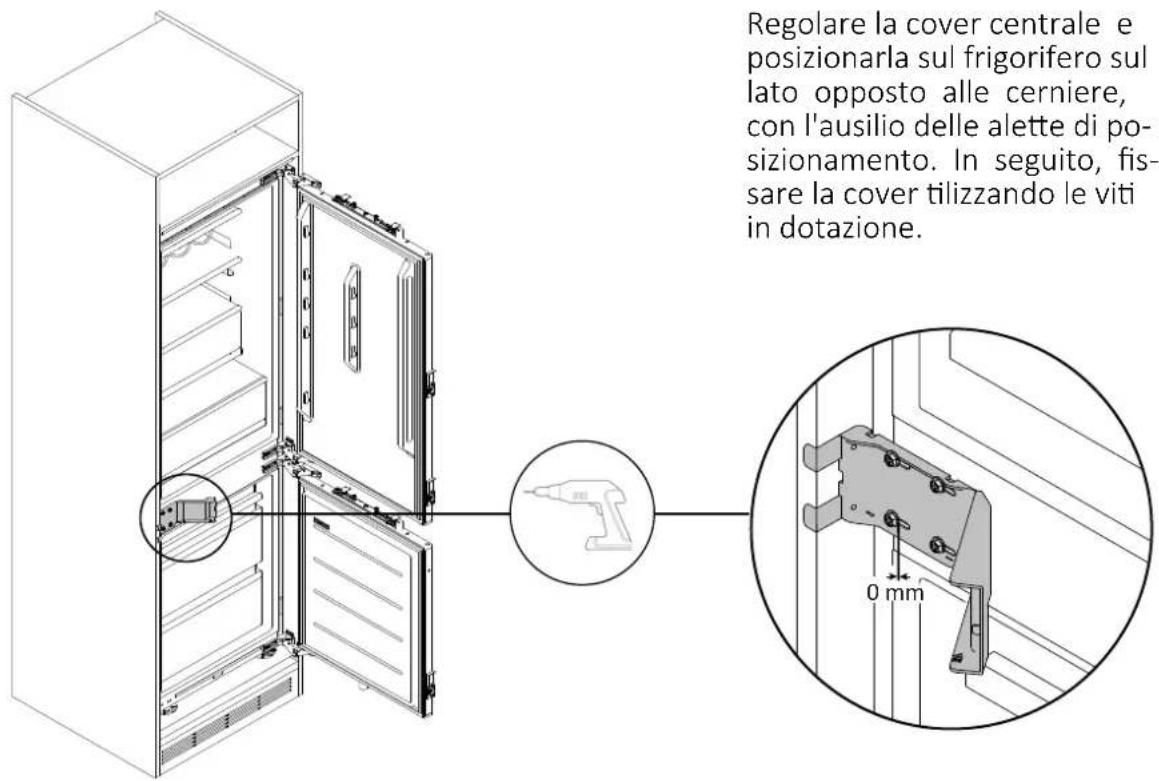

10.7 Posizionamento della cover centrale

Regolare la cover centrale e posizionarla sul frigorifero sul lato opposto alle cerniere, con l'ausilio delle alette di po- sizionamento. In seguito, fis- sare la cover tilizzando le viti in dotazione.

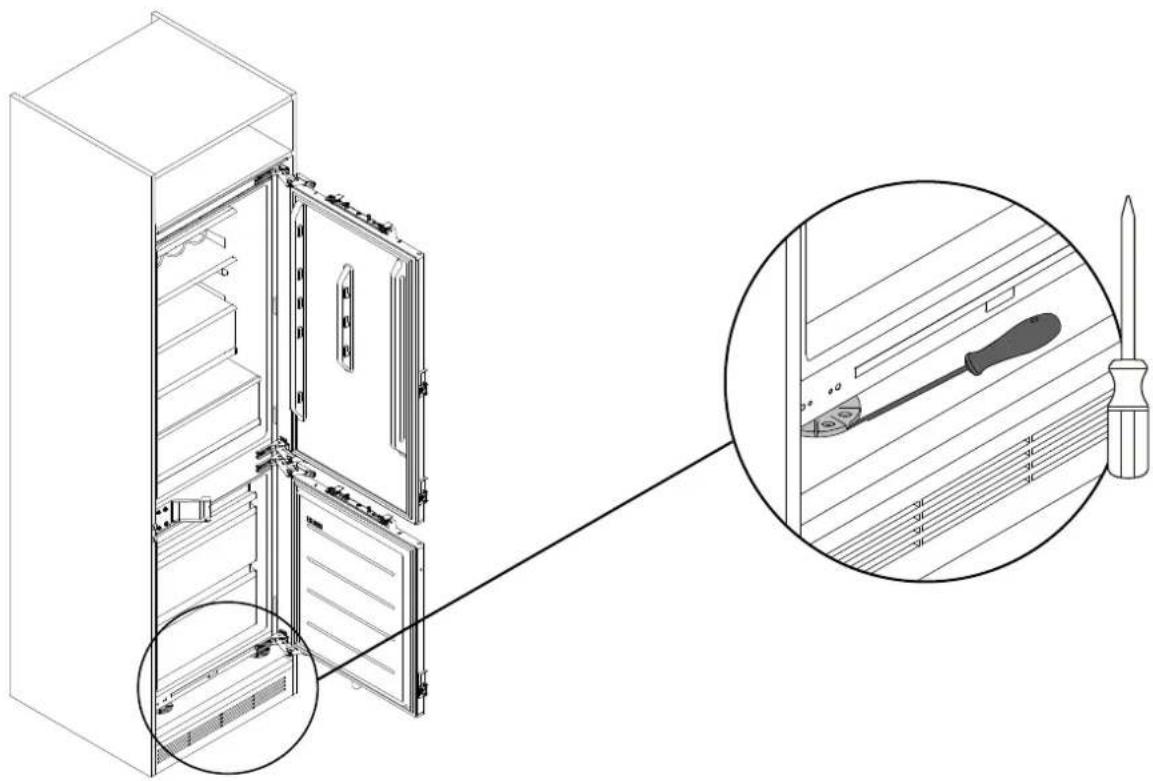

10.8 Regolazione dell'altezza del frigorifero

Regolare l'altezza desiderata dei piedi del frigorifero come da disegno.

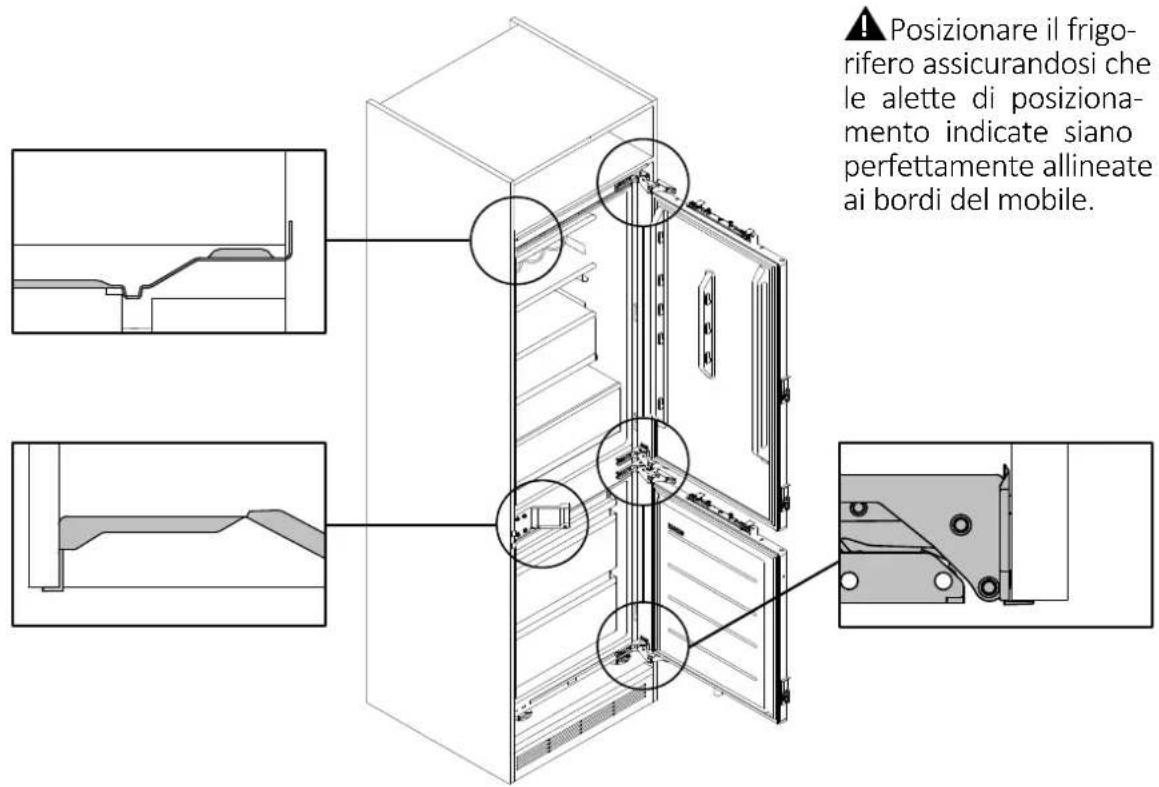

10.9 Tolleranze con il mobile

Posizionare il frigo- rifero assicurandosi che le alette di posiziona- mento indicate siano perfettamente allineate ai bordi del mobile.

10 Indicazioni relative all'installazione del frigorifero

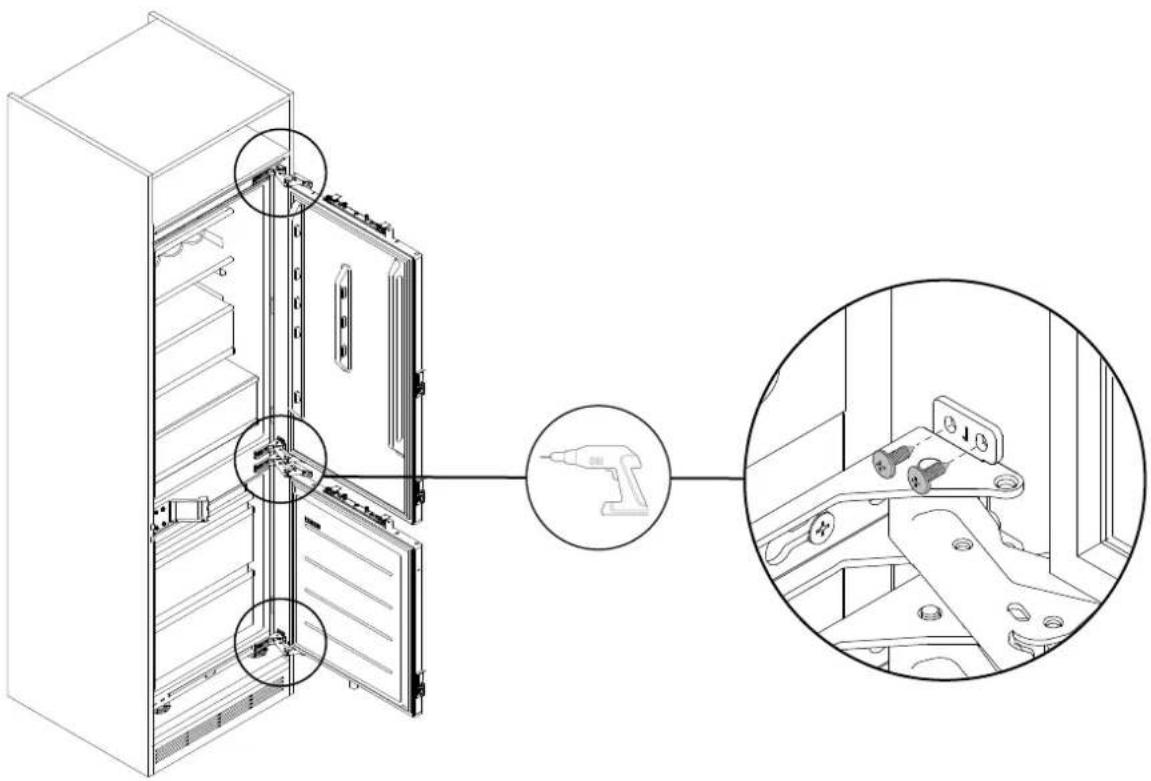

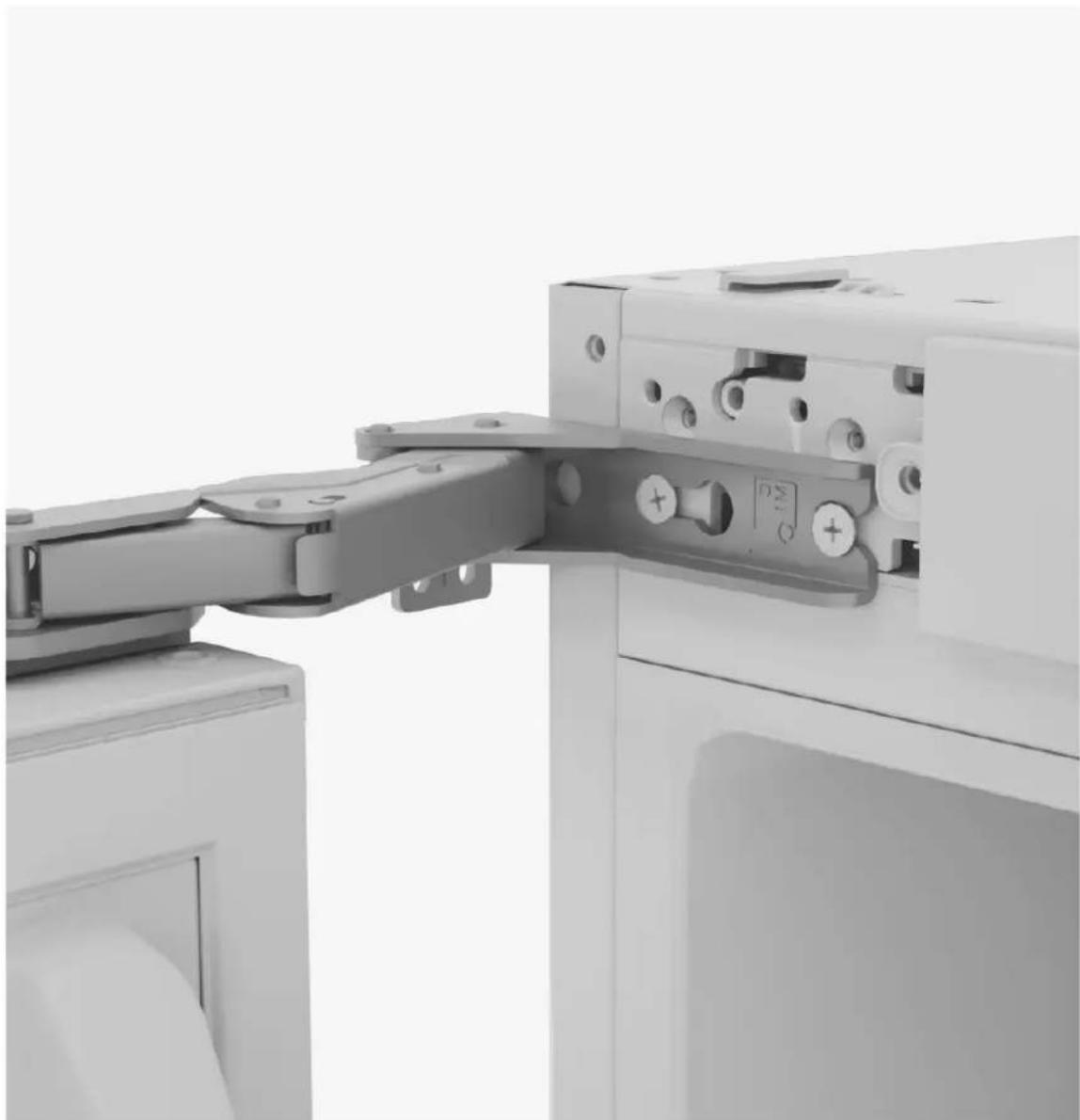

Fissaggio delle cerniere al mobile10.10

Utilizzando le viti in dotazione, fissare le cerniere del frigorifero sulla spalla del mobile.

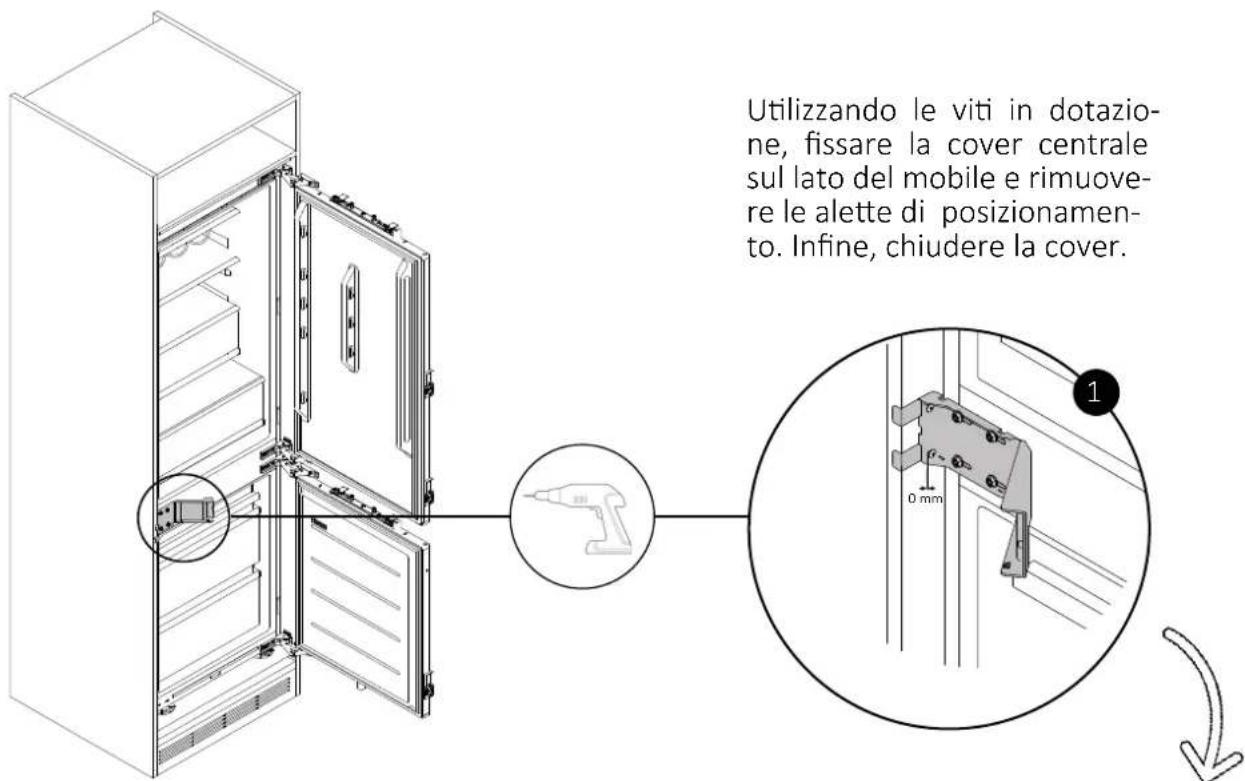

10.11 Montaggio della cover centrale

Utilizzando le viti in dotazione, fissare la cover centrale sul lato del mobile e rimuovere le alette di posizionamento. Infine, chiudere la cover.

10.11 Montaggio della cover centrale

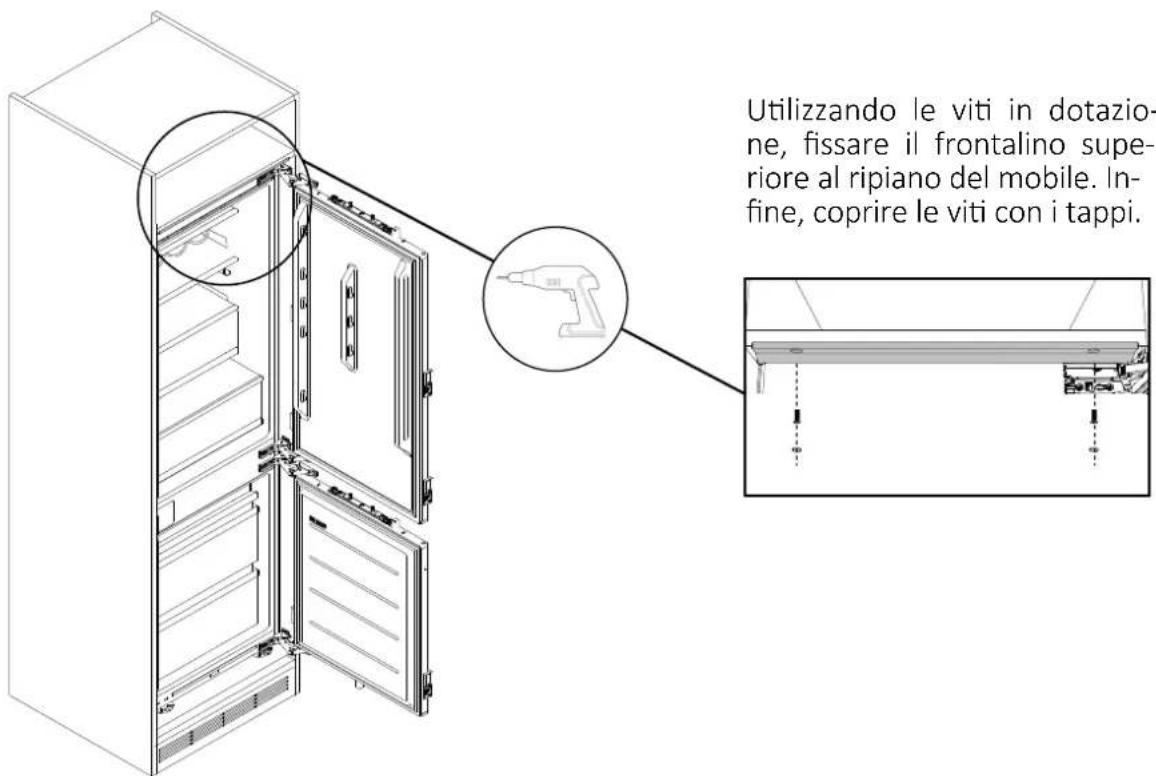

10.12 Fissaggio del frigorifero al ripiano superiore

Utilizzando le viti in dotazione, fissare il frontalino superiore al ripiano del mobile. In-fine, coprire le viti con i tappi.

10 Indicazioni relative all'installazione del frigorifero

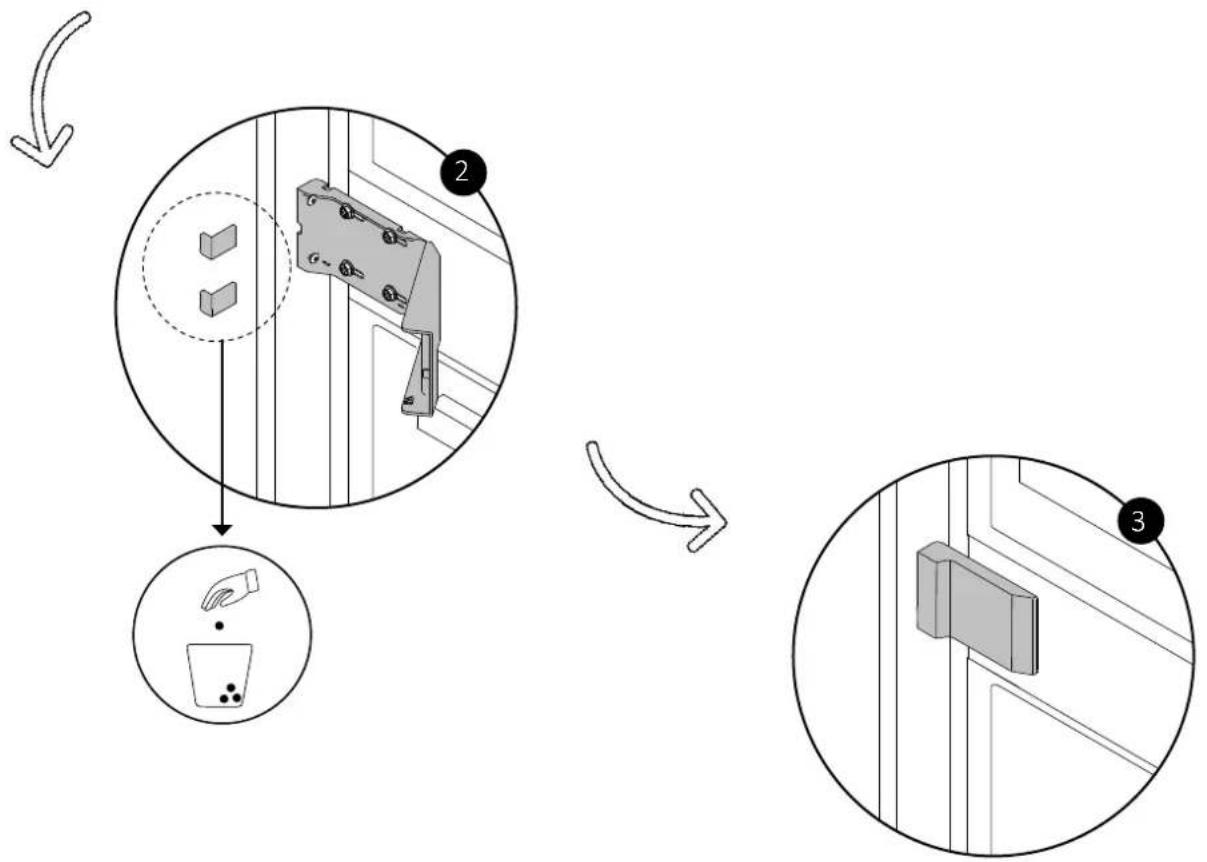

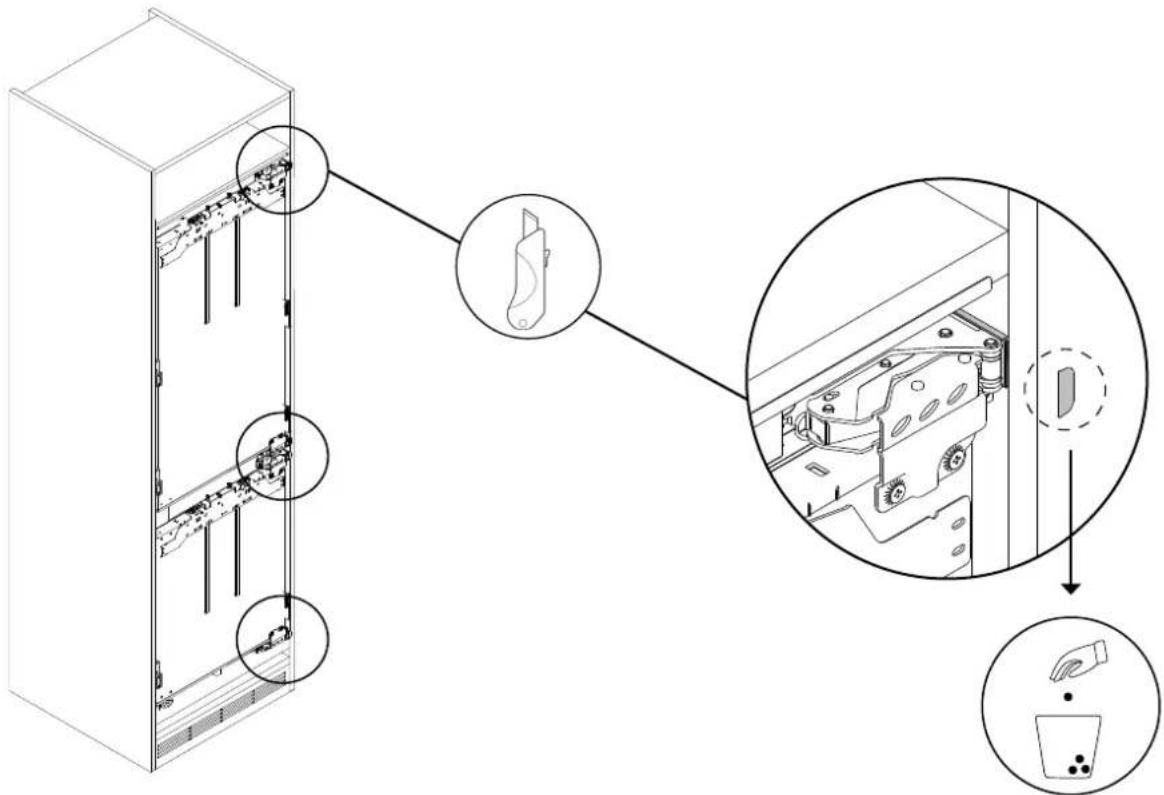

10.13 Rimozione delle alette di posizionamento dei distanziali

Utilizzando un taglierino, rimuovere le alette di posizionamento dei distanziali posizionati nel passaggio 10.2 come da disegno.

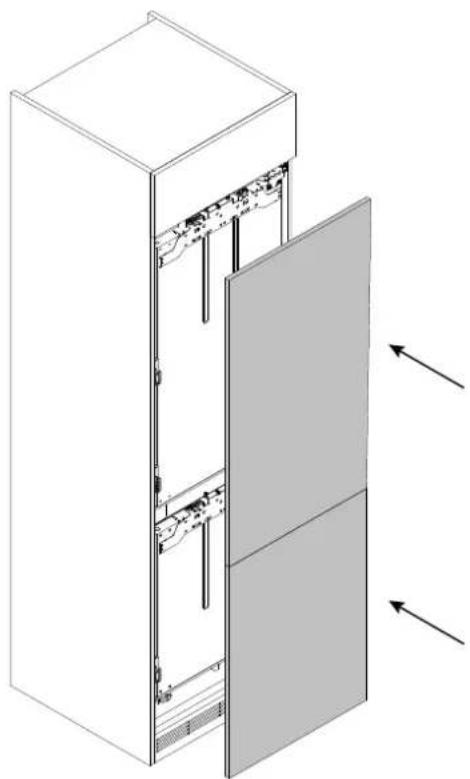

10.14 Installazione delle ante del mobile

Partire dall'installazione dell'anta superiore del mobile e ripetere i passaggi 10.15 - 10.20 per quella inferiore.

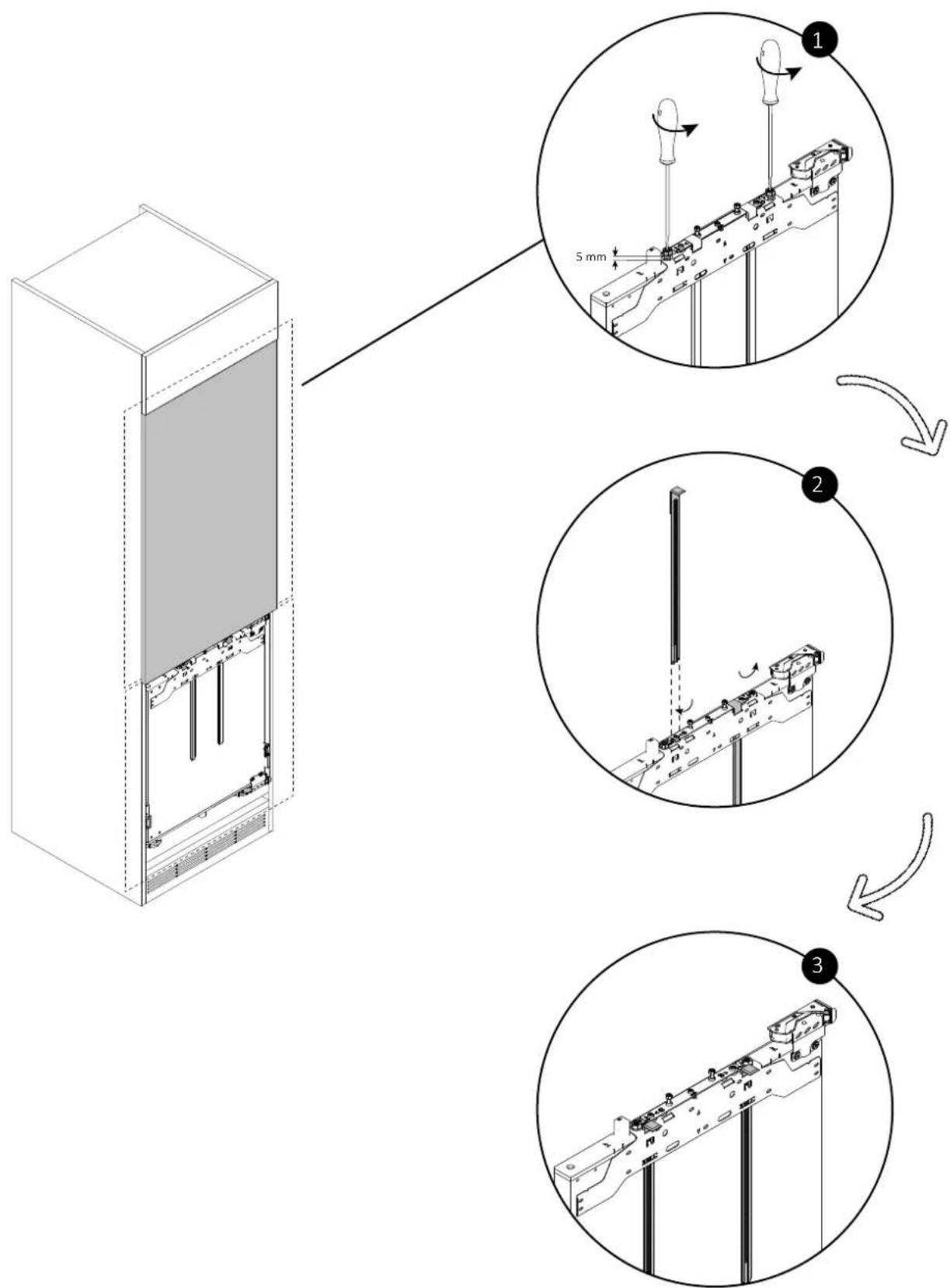

10.15 Rotazione dei distanziali della dima

Utilizzando un cacciavite, allentare i bulloni come indicato da disegno. In seguito, estrarre i due distanziali dalla dima e riposizionarli nel foro più esterno, ruotandoli di 180°.

10 Indicazioni relative all'installazione del frigorifero

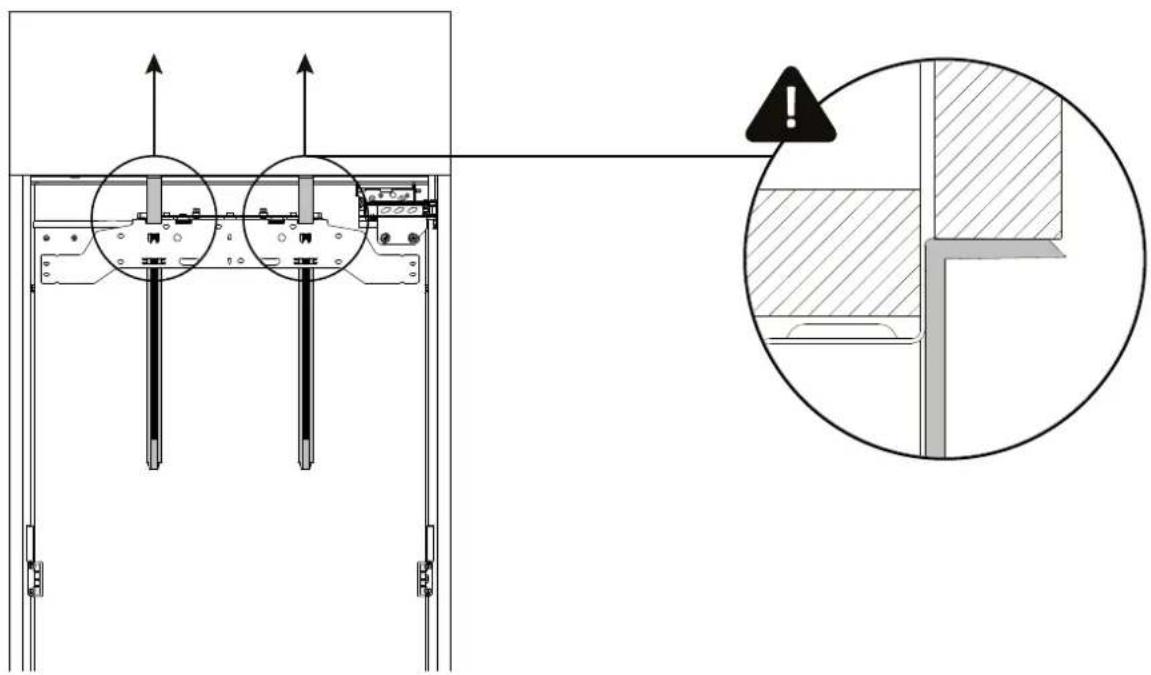

10.16 Regolazione della dima

Sollevare i distanziali della dima fino a quando non aderiscono perfettamente all'anta superiore chiusa del mobile. Se non è presente un'anta superiore a quella del frigorifero, sollevare i distanziali fino alla sommità del mobile.

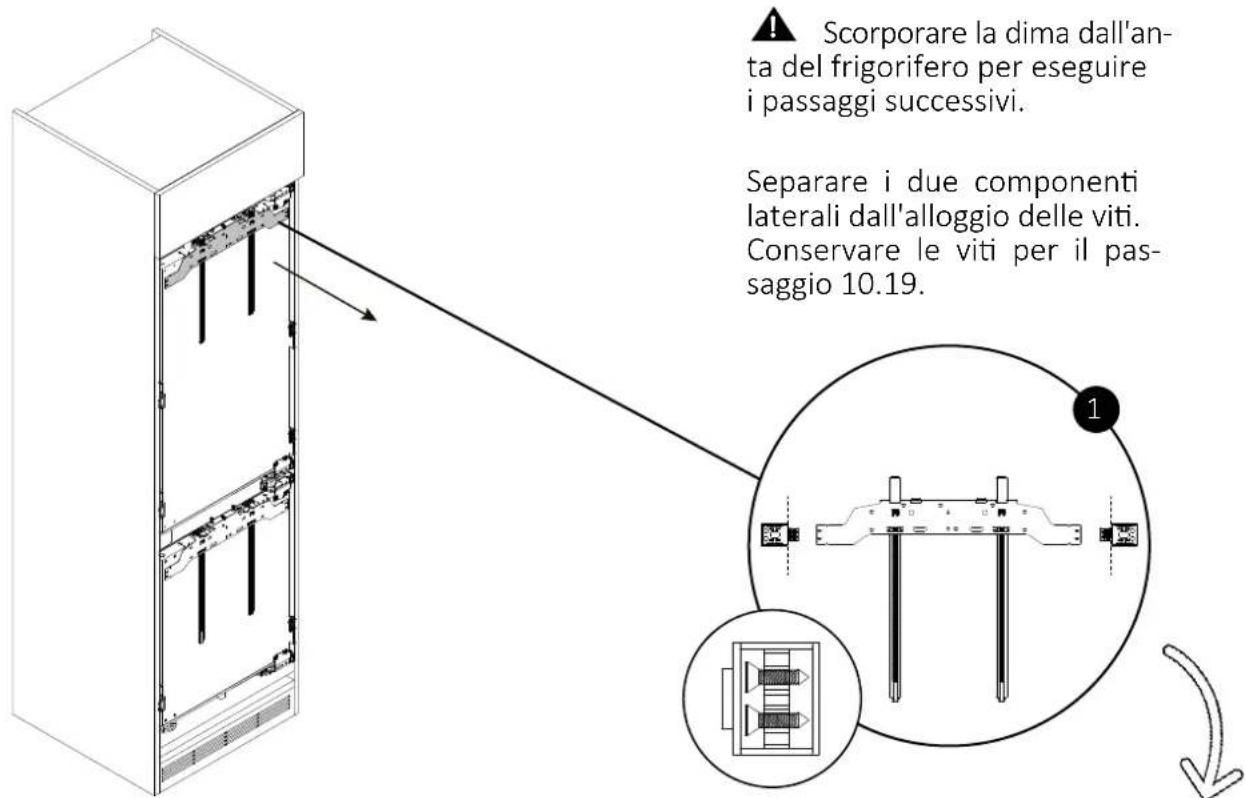

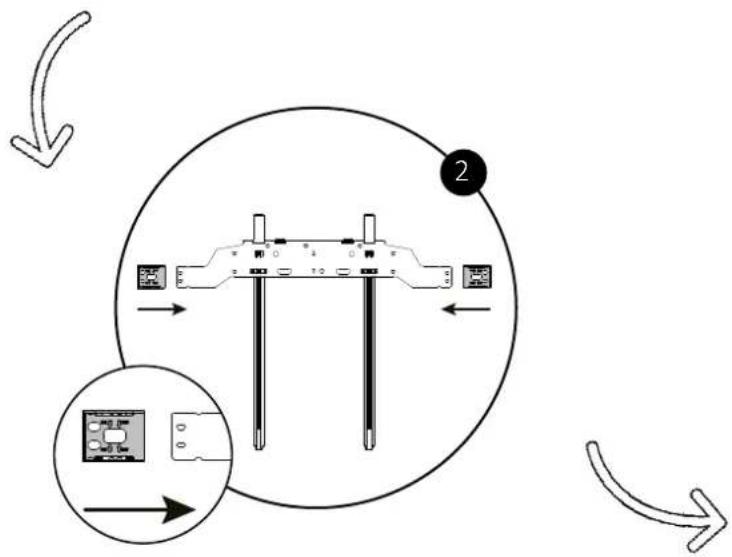

10.17 Distacco della dima dall'anta del frigorifero

Scorporare la dima dall'anta del frigorifero per eseguire i passaggi successivi. Separare i due componenti laterali dall'alloggio delle viti. Conservare le viti per il passaggio 10.19.

10.17 Distacco della dima dall'anta del frigorifero


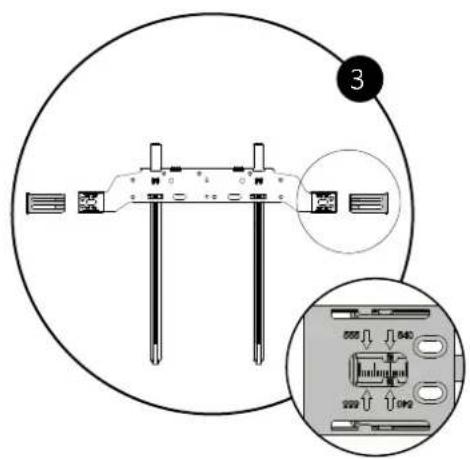

Inserire le due guide di centraggio ai lati della dima, facendo attenzione a far corrispondere i fori, come da disegno 2.

In seguito, inserire le alette laterali, facendo attenzione a far corrispondere la dimensione dell'anta del mobile, come da disegno 3.

10.18 Posizionamento della dima all'anta del mobile

Durante il posizionamento della dima all'anta del mobile, assicurarsi di andare in battura sui fianchi e sulla parte alta dell'anta del mobile.

10 Indicazioni relative all'installazione del frigorifero

10.19 Fissaggio della dima all'anta del mobile

Una volta posizionata la dima sull'anta del mobile, segnare con una matita i punti di foratura come indicato nel disegno. In seguito, togliere le alette laterali e avvitare le viti conservate nel passaggio 10.17.


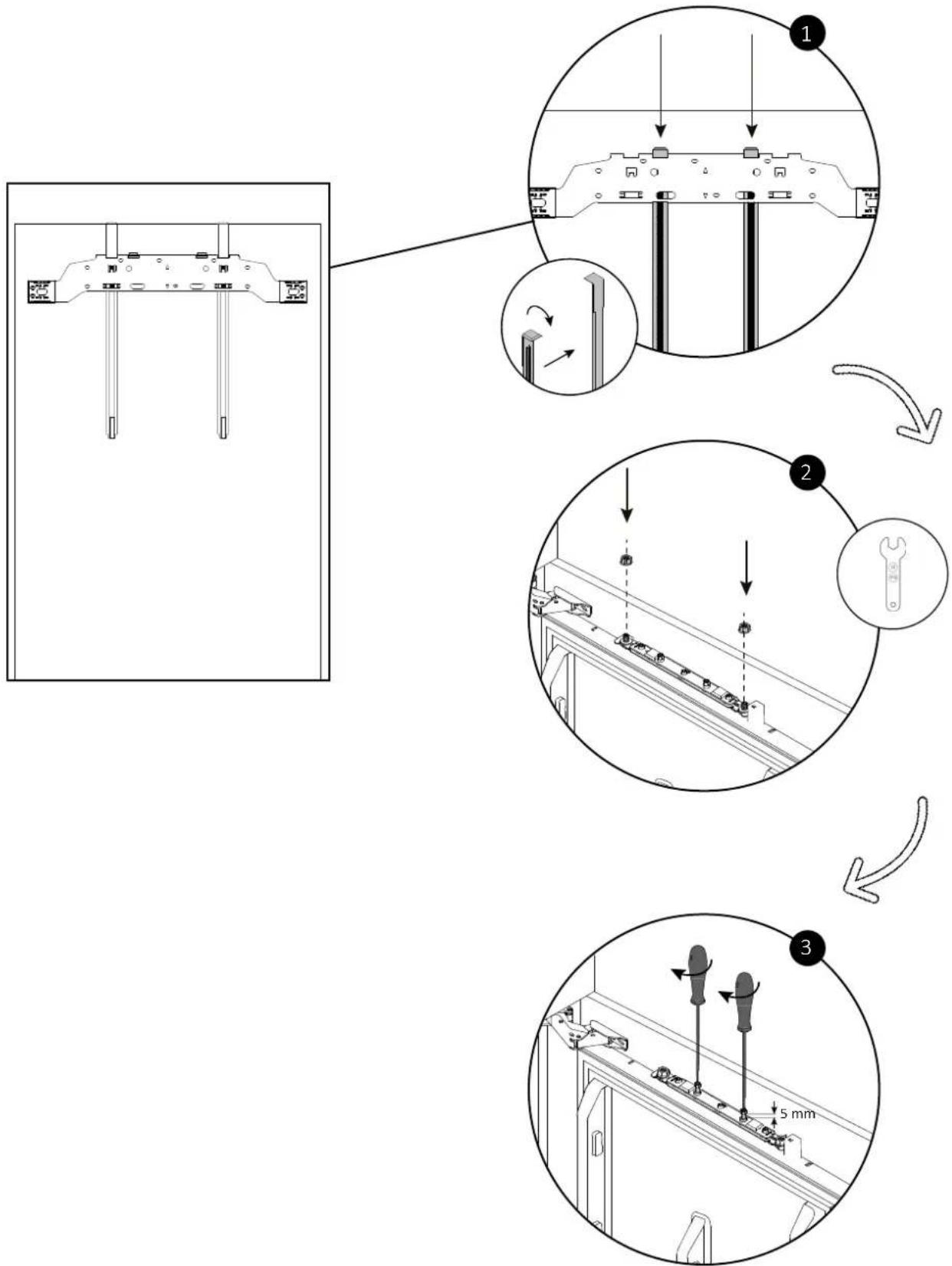

10.20 Posizionamento dell'anta del mobile sulla corrispondente del frigorifero

Estrarre i distanziali dalla dima, ruotarli di 180° ed inserirli nei fori più interni, come da disegno. In seguito, posizionare l'anta del mobile sulla corrispondente del frigorifero e fissare i bulloni lasciando una tolleranza di 5mm.

10 Indicazioni relative all'installazione del frigorifero

ATTENZIONE: prima di procedere con il passaggio successivo, assicurarsi di installare l'anta inferiore del mobile ripetendo i passaggi 10.15 - 10.20.

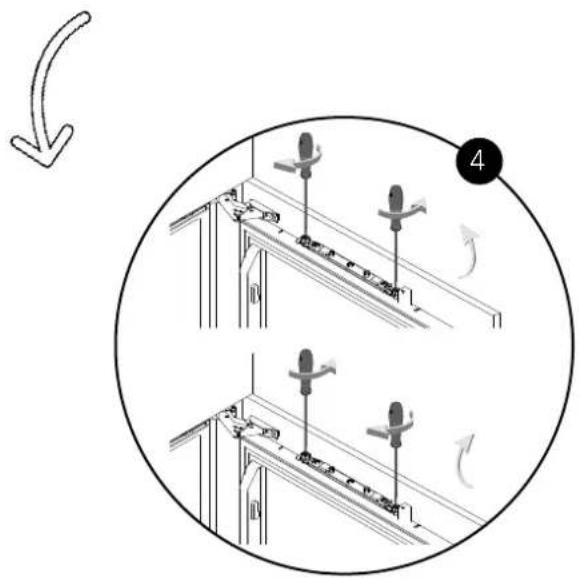

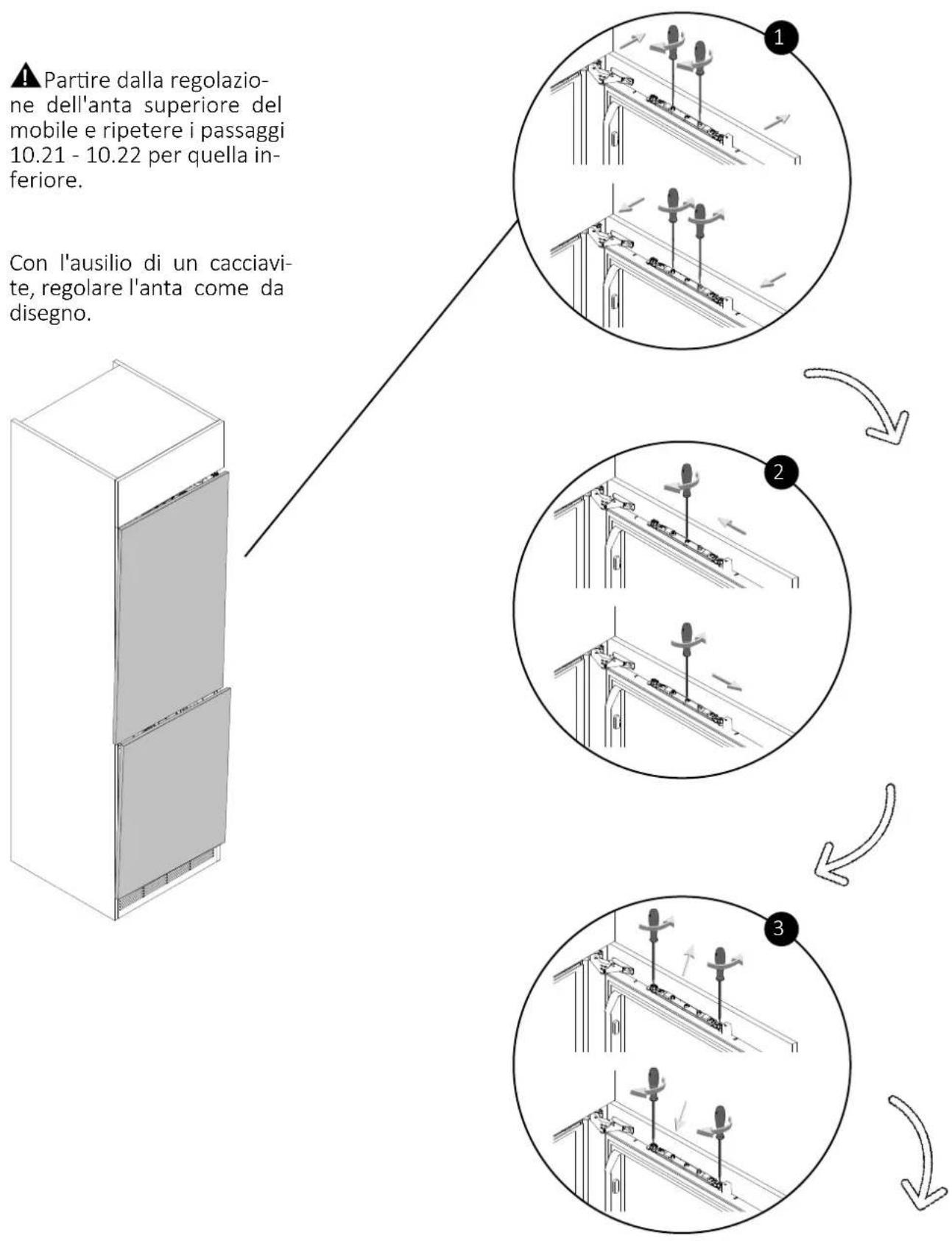

10.21 Regolazione dell'anta del mobile

Partire dalla regolazione dell'anta superiore del mobile e ripetere i passaggi 10.21 - 10.22 per quella inferiore. Con l'ausilio di un cacciavite, regolare l'anta come da disegno.

10.21 Regolazione dell'anta del mobile

10.22 Fissaggio dell'anta del mobile

Con l'ausilio di un cacciavite e di una chiave inglese, fissare i bulloni come da disegno.

10 Indicazioni relative all'installazione del frigorifero

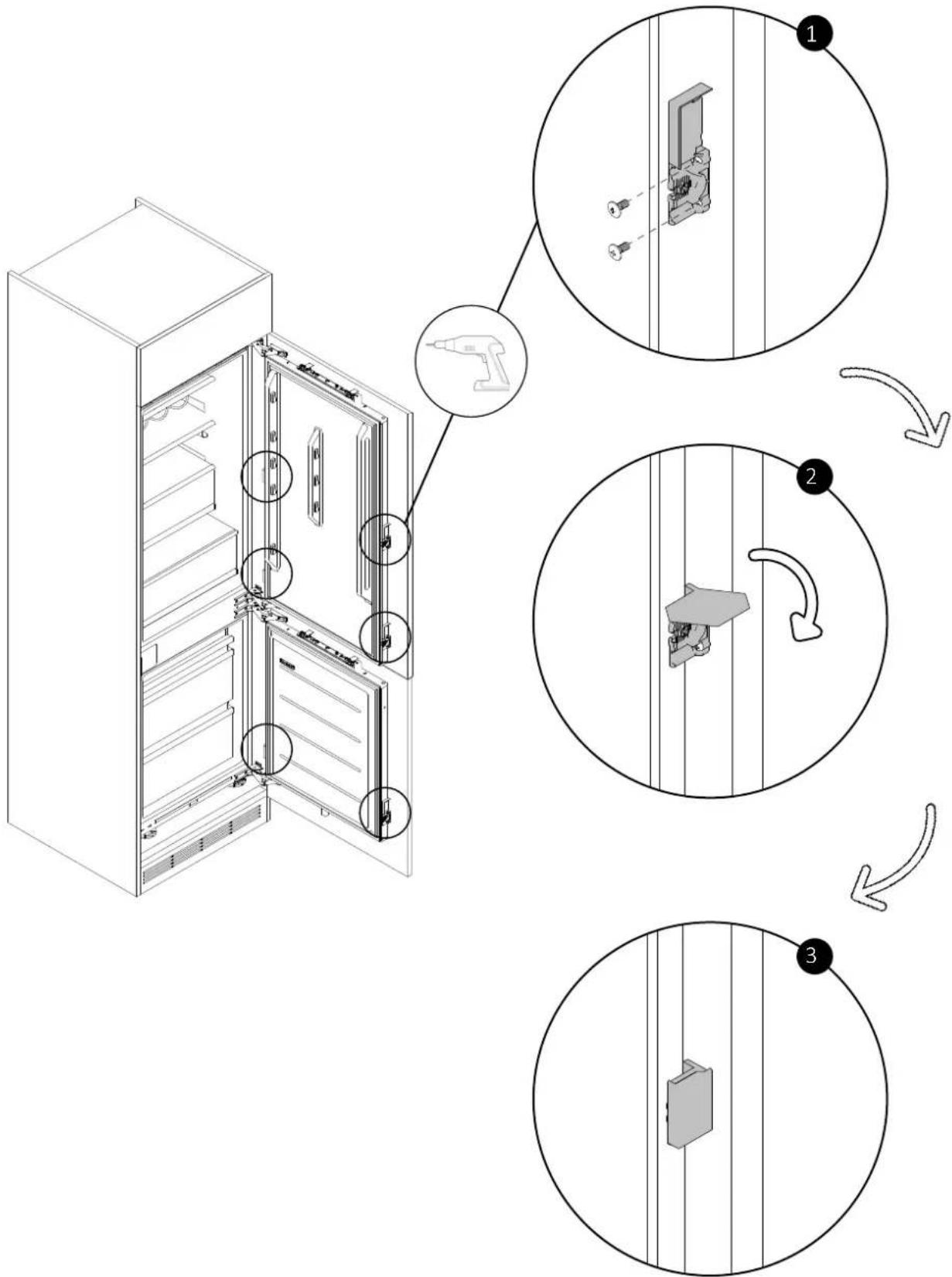

10.23 Applicazione delle staffe di fissaggio alle ante del mobile

Con l'ausilio di un avvitatore, fissare le staffe di fissaggio alle ante del mobile (precedentemente montate sulle ante del frigorifero nel passaggio 10.3). In seguito, chiudere le cover come da disegno.

10.24 Applicazione della cover sulla cerniera superiore

Applicare la cover sulla cerniera superiore come da disegno.

10 Indicazioni relative all'installazione del frigorifero

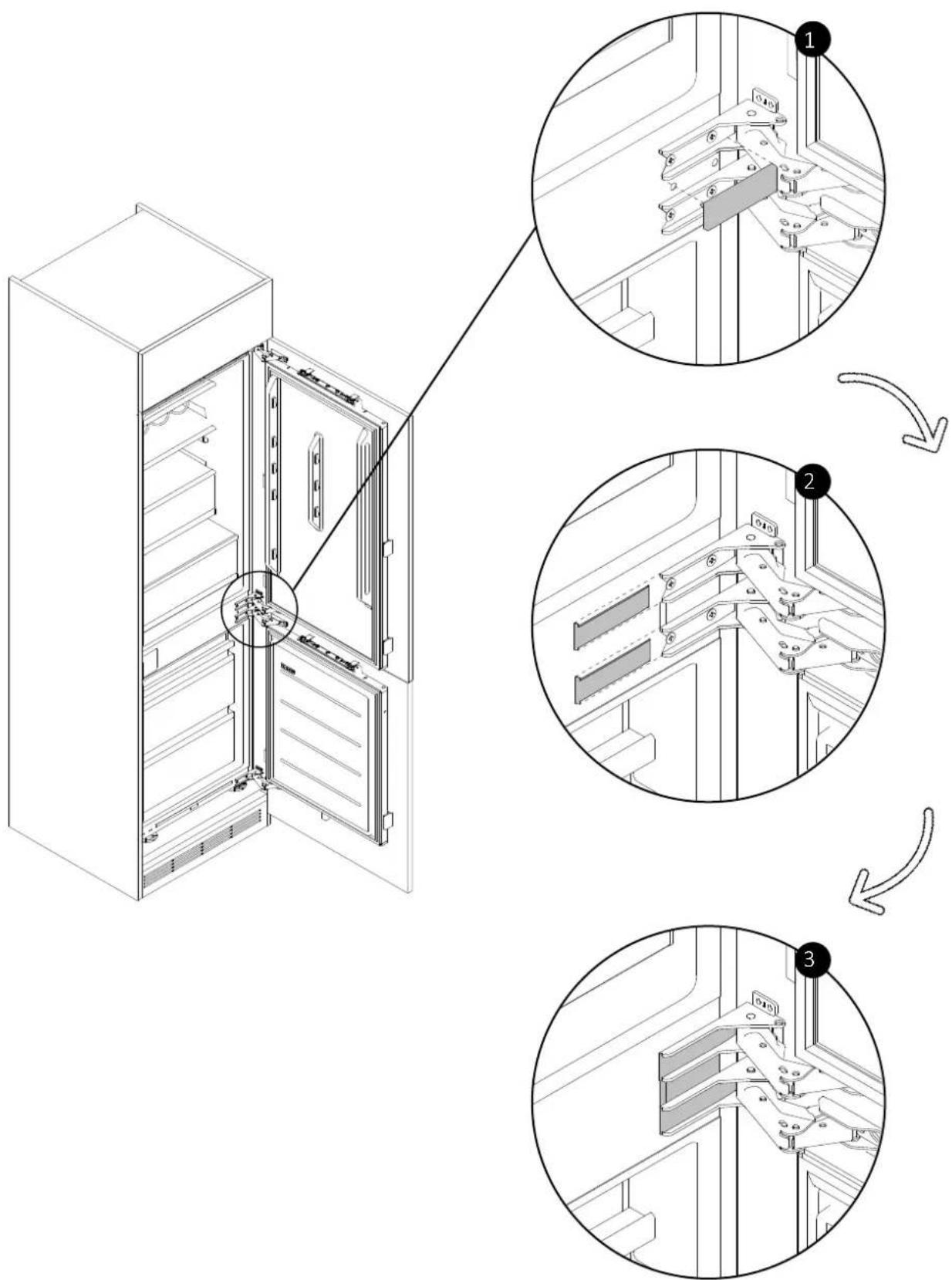

10.25 Applicazione delle cover sulle cerniere centrali

Applicare le cover sulle cerniere centrali come da disegno.

10.26 Applicazione delle cover inferiori

Applicare le cover inferiori come da disegno.

10 Indicazioni relative all'installazione del frigorifero

10.27 Applicazione delle cover sulle ante del frigorifero

Applicare le cover sulla sommità delle ante del frigorifero, come da disegno.

10.28 Applicazione delle guarnizioni sul lato del frigorifero

Tagliare su misura le guarnizioni e applicarle sul fianco del frigorifero, sul lato opposto a quello delle cerniere.

Per eseguire il collegamento elettrico dell'apparecchio in sicurezza, osservare le seguenti avvertenze:

• Qualsiasi riparazione, installazione e manutenzione non eseguita correttamente può mettere seriamente in pericolo l'utente;
• L'azienda produttrice dichiara di non assumersi alcuna responsabilità per danni diretti o indiretti causati da errati interventi di installazione, manutenzione o riparazione. Non risponde inoltre dei danni causati dalla mancanza o dall'interruzione della conduttura di messa a terra (es. scossa elettrica);
• Allacciare il prodotto esclusivamente mediante il cavo fornito in dotazione;
• Il prodotto dev'essere allacciato ad un impianto elettrico realizzato a regola d'arte;
• In caso di danni causati da un allacciamento non corretto, decade la validità della garanzia;
• Per eventuali riparazioni rivolgersi esclusivamente al Servizio Assistenza Clienti e richiedere l'utilizzo di ricambi originali;
• Scollegare il prodotto dalla rete elettrica prima di effettuare qualsiasi intervento o manutenzione sullo stesso.
• Per scongiurare il rischio di incendi o scosse elettriche, non danneggiare la spina e/o il cavo di alimentazione;
• Non collegare l'elettrodomestico a prese multiple, prolunghe o alimentatori portatili;
• Quando l'elettrodomestico viene collocato nella sede prescelta, accertarsi che il cavo di alimentazione non sia incastrato o danneggiato e che non ci siano prese multiple o alimentatori portatili nella parte posteriore dell'elettrodomestico.

Potenza assorbita

Vedi targa dati prodotto.

Interruttore differenziale (salvavita)

Si consiglia l'utilizzo di un interruttore a utomatico differenziale (salvavita) con corrente di scatto conforme alle norme vigenti.

ATTENZIONE: il prodotto non deve essere alimentato da un dispositivo di commutazione esterno, come un timer, o essere collegato a un circuito che viene regolarmente acceso e spento. Il prodotto non è progettato per essere azionato mediante un timer esterno o un sistema di controllo remoto separato.

• Accertarsi che i dati elettrici sulla targhetta siano conformi all'alimentazione elettrica;
  • L'elettrodomestico funziona con corrente elettrica 220 - 240 Vca/50 Hz.

• Oscillazioni anomale della tensione possono causare il mancato avvio dell'elettrodomestico, danni al controllo della temperatura o al compressore oppure rumori anomali durante il funzionamento. In tal caso, è opportuno montare un regolatore automatico;

• Accertarsi che il cavo di rete non sia impigliato sotto l'elettrodomestico durante e dopo il trasporto/spostamento, per evitare che il cavo di rete venga tagliato o danneggiato. Se il cavo di alimentazione dell'elettrodomestico dovesse essere danneggiato, non procedere con l'installazione e rivolgersi all'assistenza;

• Accertarsi che la fonte di alimentazione, la presa e i fusibili siano conformi ai dati indicati nella targhetta;
• Accertarsi che la presa di corrente sia collegata a terra e non adoperare prese multiple o prolunghe.

NOTA (solo per Regno Unito): il cavo di alimentazione dell'elettrodomestico è dotato di una spina a 3 conduttori (collegata a terra) adatta a una presa standard a 3 conduttori (collegata a terra). Non tagliare né smontare mai il terzo conduttore (collegamento a terra). Dopo l'installazione dell'elettrodomestico, la spina deve essere accessibile;

Altri consigli11.2

L'uso di qualunque elettrodomestico impone il rispetto di alcune regole fondamentali:

• Si consiglia di mantenere pulita la spina: eventuali residui di sporco sulla spia possono provocare incendi;
• Non tirare il cavo di alimentazione per scollegare l'elettrodomestico dall'alimentazione;
• Non toccare l'elettrodomestico con le mani o i piedi umidi o bagnati. In generale, l'uso di adattatori, prese multiple o prolunghe è sconsigliato;
• In caso di malfunzionamento e/o calo di prestazioni, spegnere l'elettrodomestico e non manometterlo.

12 Consegna all'utente

A conclusione dell'installazione:

• Informare l'utente circa le funzioni essenziali;
- Informare l'utente su tutti gli aspetti rilevanti per la sicurezza dell'uso e della manipolazione;
- Consegnare all'utente gli accessori e le istruzioni per l'uso e il montaggio da conservare con cura.

Al termine dell'installazione, rimuovere la pellicola protettiva, il nastro e tutti gli altri materiali da imballaggio ed estrarre gli accessori in dotazione dall'interno del prodotto.

- Attendere almeno 2/3 ore dopo l'accensione, prima di collocare gli alimenti nell'elettrodomestico, in modo da garantire la temperatura corretta all'interno del frigorifero;

AVVERTENZA: il prodotto richiede una adeguata ventilazione per un funzionamento normale. Non ostruire per alcun motivo le aperture di ventilazione.

NOTA: l'aspetto effettivo del prodotto dipende dal modello scelto.

13 Smontaggio del prodotto

• Scollegare il prodotto dalla rete elettrica;
• Svitare le viti di fissaggio;
- Sollevare leggermente il prodotto ed estarlo completamente;
- Questo prodotto non rovina il mobile, il quale potrà essere utilizzato anche con un nuovo elettrodomestico.

Haier

VÍTEJTE
