NÁVOD K OBSLUZE HBW7519CF HAIER

Tato instalační příručka je určena výrobcům kuchyní, kteří budou pracovat s těmito výrobky. Pozorně si přečtěte tuto příručku včetně bezpečnostních pokynů a uschovejte ji pro budoucí použití, abyste byli v bezpečí a dosáhli těch nejlepších výsledků. Než přikročíte k instalaci, poznamenejte sériové číslo, možná ho budete potřebovat pro případ oprav. Zkontrolujte, zda během přepravy nedošlo k poškození, a pokud si nejste jisti, před použitím se poradťe s technikem. Vždy uchovávejte veškerý obalový materiál mimo dosah dětí.

POZNÁMKA: funkce, obrázky v příručce a příslušenství k výrobku se mohou lišit v závislosti na zakoupeném modelu.

obsah

1 Bezpečnostní varování pro instalaci str. 96
2 Kam instalovat výrobek str. 97
3 Rozměry chladničky str. 98
4 Montážní nástroje str. 100
5 Rozměry skříně str. 100

5.1 Opatření
5.2 Rozměry v mm

6 Instalace skříně a větrání str. 102

6.1 Instalace do skříně
7 Video s jednotlivými kroky instalace str. 103
8 Odstranění bloků těsnění str. 104
8.1 Odjištění dvířek

9 Změna směru otvírání dvířek str. 104

9.1 Odstranění dolního šroubu
9.2 Obrácení závěsů
9.3 Připevnění horního krytu
9.4 Připevnění šroubů na opačnou stranu chladničky
9.5 Instalace dolního šroubu na opačnou stranu chladničky
9.6 Připevnění dvířek na opačnou stranu chladničky

10 Pokyny pro instalaci chladničky str. 109

10.1 Umístění horní instalační lišty chladničky
10.2 Umístění rozpěrek na boční stranu chladničky
10.3 Umístění montážních držáků na dvířka chladničky
10.4 Umístění rozpěrky na zadní stranu chladničky
10.5 Vestavná instalace
10.6 Tolerance na straně se závěsem
10.7 Umístění středového krytu
10.8 Seřízení výšky chladničky
10.9 Tolerance se skříní

obsah

10.10 Připevnění závěsů ke skříni
10.11 Montáž středového krytu
10.12 Připevnění chladničky k horní polici
10.13 Odstranění polohovacích žeber rozpěry
10.14 Instalace dvířek skříně
10.15 Otočení rozpěr z příčné vzpěry
10.16 Nastavení příčné vzpěry
10.17 Oddělení příčné vzpěry od dvířek chladničky
10.18 Umístění příčné vzpěry na dvířka skříně
10.19 Připevnění příčné vzpěry k dvířkům skříně
10.20 Umístění dvířek skříně na odpovídající dvířka chladničky
10.21 Nastavení dvířek skříně
10.22 Připevnění dvířek skříně
10.23 Připevnění montážních držáků k dvířkům skříně
10.24 Umístění krytu na horní závěs
10.25 Umístění krytů na středové závěsy
10.26 Umístění spodních krytů
10.27 Umístění krytů na dvířka chladničky
10.28 Umístění těsnění na boční stranu chladničky

11 Připojení k síťovému napájení str. 132

11.1 Varování
11.2 Další rady

12 Dodání uživateli str. 134

13 Demontáž výrobku str. 134

1 Bezpečnostní varování pro instalaci

Před zahájením instalace výrobku dodržujte tyto pokyny.

Před zahájením instalace výrobku se řídte následujícími pokyny. Vaše bezpečnost je pro nás velmi důležitá. Před použitím výrobku si pozorně přečtěte tyto pokyny.

• Instalaci musí provést kvalifikovaný technik, který zná a dodržuje zákony platné v zemi instalace a pokyny výrobce.
• Pokud je nutná pomoc výrobce k nápravě škod způsobených nesprávnou instalací, na takovou pomoc se nevztahuje záruka.
• Než začnete spotřebič používat, odstraňte obalový materiál.
• Po vybalení výrobku zkontrolujte, zda není poškozený. V případě jakýchkoli problémů se obraťte na servisní středisko, než přistoupíte k instalaci, a nepřipojujte spotřebič k napájení.
• Poškozený výrobek může způsobit zkrat, úraz elektrickým proudem, nebezpečí požáru a další nebezpečí.
• Zkontrolujte veškeré příslušenství a doplňkové materiály v balení (sáčky se šrouby, dokumenty, brožury atd.), pokud jsou ve výbavě, vyjměte je a uložte.
• Před instalací se ujistěte, že v místě je dostatečná ventilace umožňující správnou cirkulaci čerstvého vzduchu, která je zapotřebí pro chlazení a ochranu vnitřních součástí. V závislosti na typu instalace vytvořte určené otvory podle znázornění na obrázcích.
• Pokud je nutná pomoc výrobce k nápravě jakýchkoli škod vzniklých v důsledku nesprávné instalace, na takovou pomoc se nevztahuje záruka. Řidte se dodanými pokyny pro instalaci, které jsou určené kvalifikovanému personálu.
• Nesprávná instalace může způsobit zranění osob a zvířat nebo škody na majetku. Výrobce nemůže nást odpovědnost za takové škody nebo zranění.
• Bezpečné používání je zaručeno pouze v případě správného provedení instalace podle těchto pokynů. V případě poškození v důsledku nesprávné instalace nese odpovědnost instalační technik.
• Během instalace se doporučuje nosit ochranné rukavice, aby se zamezilo řezným zraněním.
• Záruka se nevztahuje na škody způsobené nesprávnou instalací.
• V případě nesprávné instalace, neodborné manipulace se spotřebičem nebo zapojení v rozporu s předpisy pozbývá záruka na výrobek platnosti.
• Po instalaci nesmí napájecí kabel přicházet do styku s pohyblivými částmi kuchyňského nábytku (např. zásuvkou) a nesmí být vystaven mechanickému namáhání.
• Za provozu vyžaduje tento výrobek nepřetržité větrání. Nezakrývejte větrací otvory.
• Po dokončení instalace musí technik ověřit, že výrobek byl správně nainstalován.

Důležitá varování

• Neinstalujte spotřebič do míst vystavených přímému slunečnímu světlu, aby nedošlo k ovlivnění funkčních vlastností výrobku.
• Tento výrobek instalujte a používejte v uzavřeném, krytém, suchém a dobře větraném prostředí.
• Neinstalujte výrobek ve venkovních prostorech vystavených působení povětrnostních vlivů.
• Instalujte výrobek do blízkosti elektrické zásuvky.
• Udržujte výrobek dále od zdrojů plamene.
• Instalujte spotřebič na rovný povrch na místě vhodném pro jeho velikost a používání.
• Vyčistěte spotřebič vodou a slabým saponátem a vysušte ho měkkou látkou.

VAROVÁNÍ: Chladnička je těžký spotřebič. Je nezbytné přepravovat spotřebič pomalu a řízeně nejméně ve dvou osobách, aby nedošlo k jeho poškození a předešlo se zraněním. Vždy udržujte chladničku ve vzpřímené poloze.

- Po instalaci nechte chladničku nejméně čtyři hodiny v klidu, než ji zapnete, aby se usadil olej v kompresoru.

Tento spotřebič je určen výhradně k instalaci v domácnostech nebo podobných prostředích, jako jsou:

• kuchyňské kouty pro personál v dílnách, kancelářích a na dalších pracovištích;
• prostory přístupné personálu a zákazníkům v hotelech, motelech a dalších obytných objektech;
• kosmetické salóny, penziony se snídaní;
• cateringové služby a podobné aplikace vyjma maloobchodního prodeje.

Nainstalujte tento spotřebič na místo, v němž teplota okolí není nižší ani vyšší než provozní teplota uvedená na štítku výrobku, jinak nebude spotřebič správně fungovat.

• Rozšířené mírné pásmo (SN): „tento spotřebič je určen k používání při teplotách okolí v rozsahu od 10 °C až 32 °C“.
• Mírné pásmo (N): „tento spotřebič je určen k používání při teplotách okolí v rozsahu od 16 °C až 32 °C“.
• Subtropické pásmo (ST): „tento spotřebič je určen k používání při teplotách okolí v rozsahu od 16 °C až 38 °C“.
• Tropické pásmo (T): „tento spotřebič je určen k používání při teplotách okolí v rozsahu od 16 °C až 43 °C“.

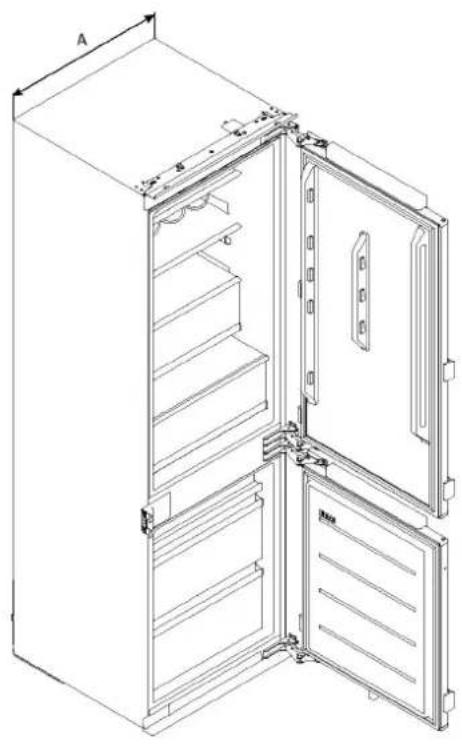

3 Rozměry chladničky

Rozměry v mm

Axonometrický pohled zepředu
Axonometrický pohled zezadu

Délka kabelu 2270 mm

Modely	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)
HBW7518CF	550 ± 2	550 ± 2	1772 ± 2	1027	716	691	675
HBW7519CF	550 ± 2	550 ± 2	1935 ± 2	1190	716	691	675

Rozměry v mm

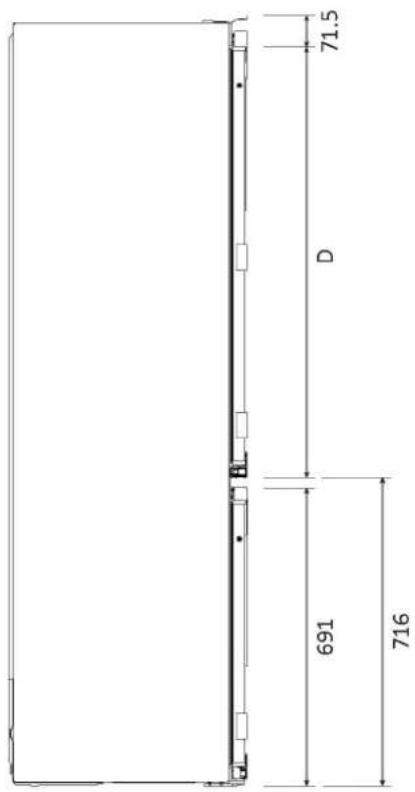

Pohled ze strany

se zavřenými dvířky

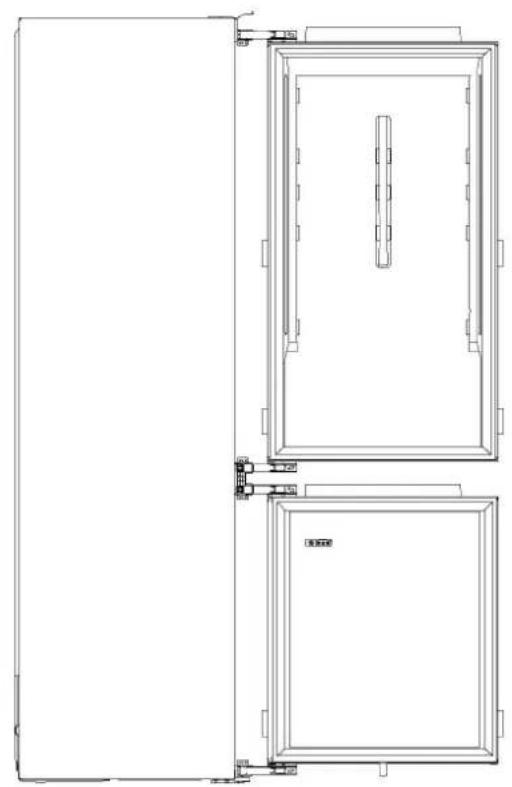

Pohled ze strany

s otevřenými dvířky

71.5 D 691 716

POZNÁMKA: kódy se mohou časem změnit.

4 Montážní nástroje

Potřebné nástroje

křížový šroubovák plochý šroubovák štípací kleště nástrčný klič 8 mm rukavice metr šroubovák dílenský núž nůžky tužka inbusový klič 4 mm maticový klič úhelník vodováha

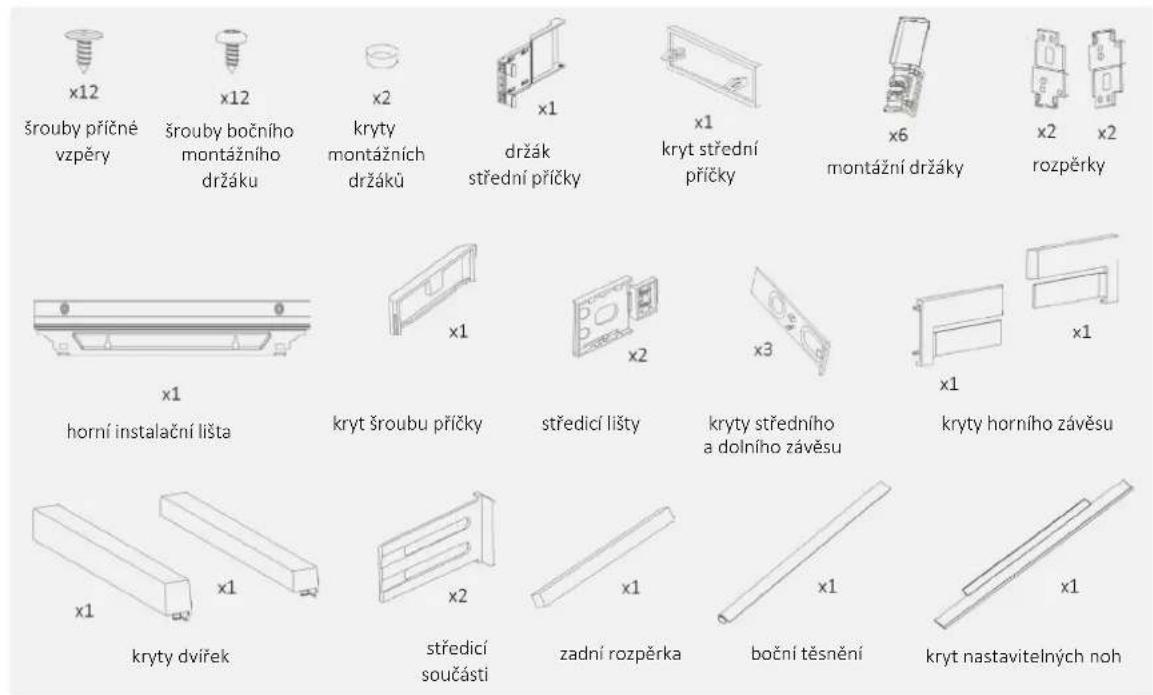

Nástroje dodávané s výrobkem

x12 šrouby příčné vzpěry x12 šrouby bočního montážního držáku x2 kryty montážních držáků x1 držák střední příčky x1 kryt střední příčky x6 montážní držáky x2 rozpěrky x1 horní instalační lišta x1 kryt šroubu příčky x2 středicí lišty x3 kryty středního a dolního závěsu x1 kryty horního závěsu x1 kryty dvířek x2 středicí součásti x1 zadní rozpěrka x1 boční těsnění x1 kryt nastavitelných noh

5 Rozměry skříně

5.1 Opatření

• Připravte vestavný prostor bez zadní stěny.
• Řid'te se pokyny pro větrání výrobku v této příručce.
• Doporučuje se připevnit jednotku ke stěně, aby se předešlo převrácení.

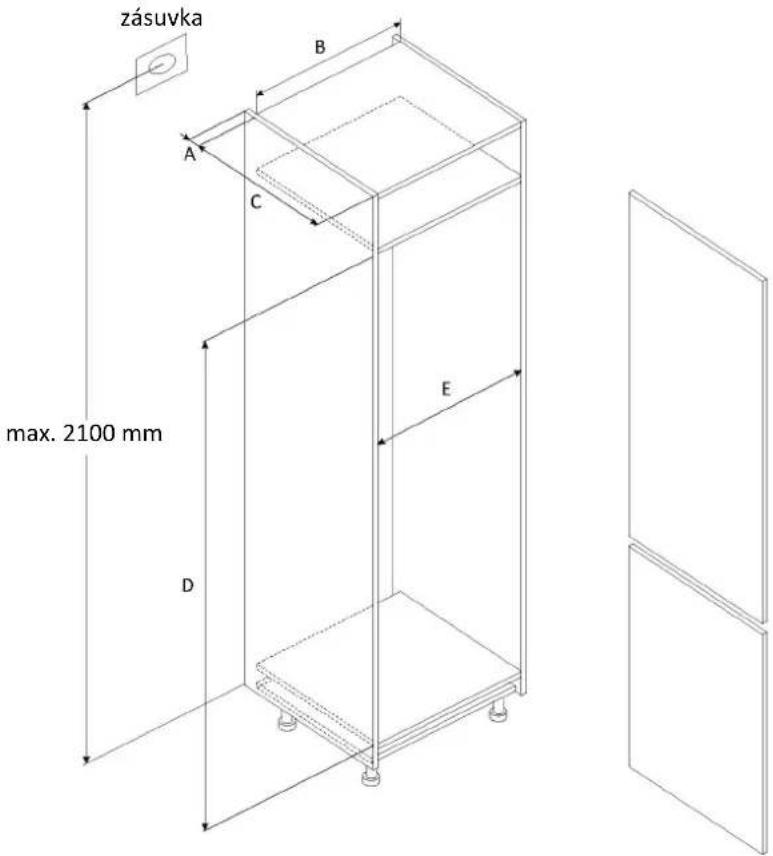

5.2 Rozměry v mm

Axonometrický pohled zepředu

bez namontovaných dvířek

zásuvka A B C E max. 2100 mm D

Modely		A (mm)	B (mm)	C (mm)	D (mm)	E (mm)
HBW7518CF	Min.	50 400		560	1778	555
	Doporučeno			580	1780	562
	Max.			-	1782	568
HBW7519CF	Min.	50 400		560	1941	555
	Doporučeno			580	1943	562
	Max.			-	1945	568

6 Instalace skříně a větrání

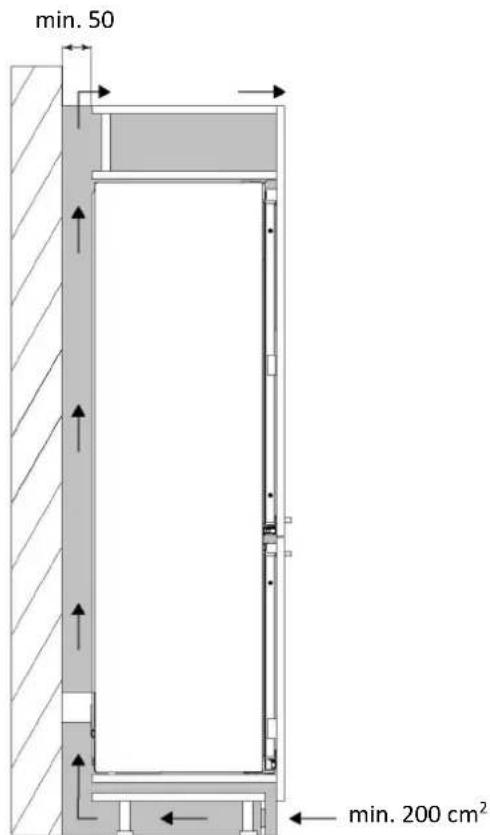

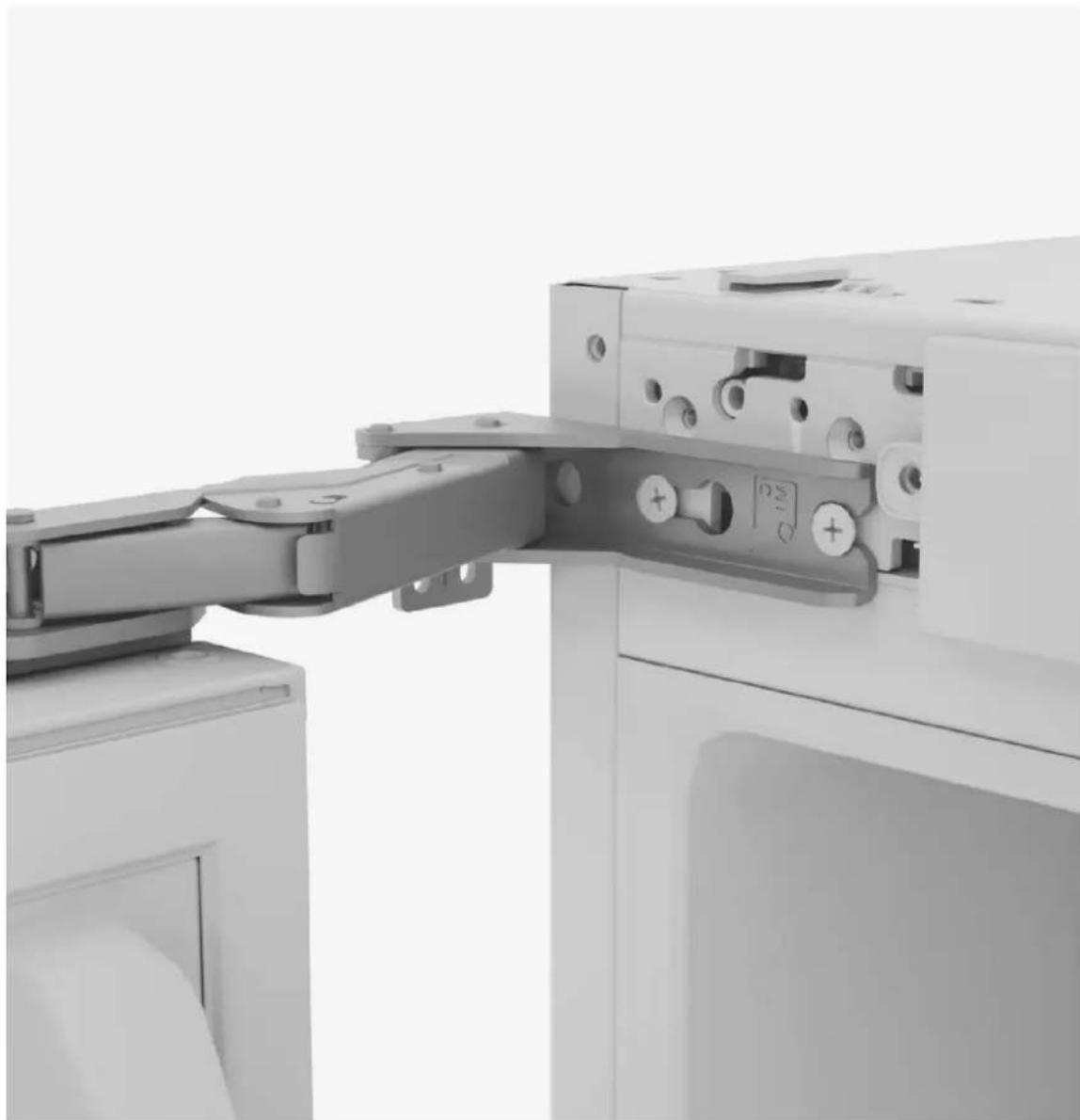

6.1 Instalace do skříně

Podélný řez

Pokud není možné vytvořit otvor v podkladní desce, najděte alternativní řešení, aby byla zajištěna správná cirkulace vzduchu.

Chcete-li se podívat na video o instalaci výrobku, naskenujte kód QR

nebo klikněte na tento odkaz

8 Odstranění bloků těsnění

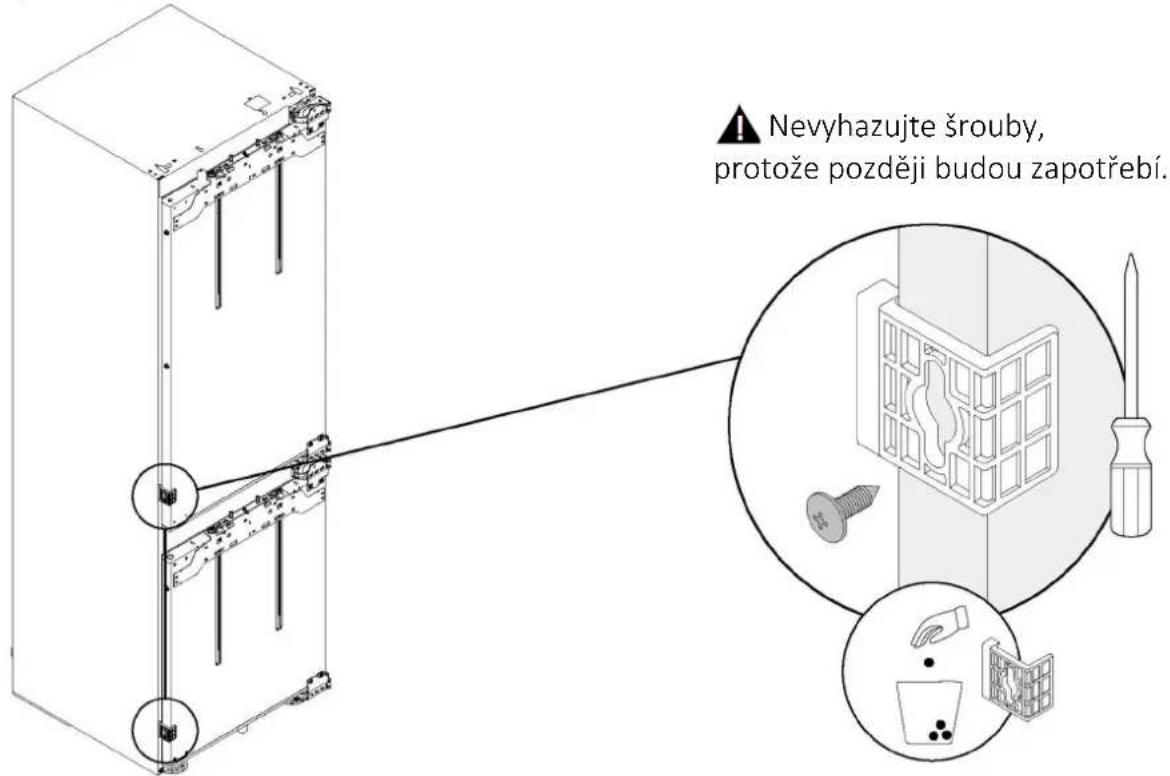

8.1 Odjištění dvířek

Povolte šrouby o 5 mm, zatlačte bloky těsnění dolů, abyste je mohli vyjmout, a potom je vyhod'te.

▲ Nevvýhazujte šrouby, protože později budou zapotřebí.

9 Změna směru otvírání dvířek

POZNÁMKA: podle níže uvedených pokynů postupujte pouze v případě, že je třeba změnit směr otvírání dvířek, jinak přikročte k další kapitole (str. 21).

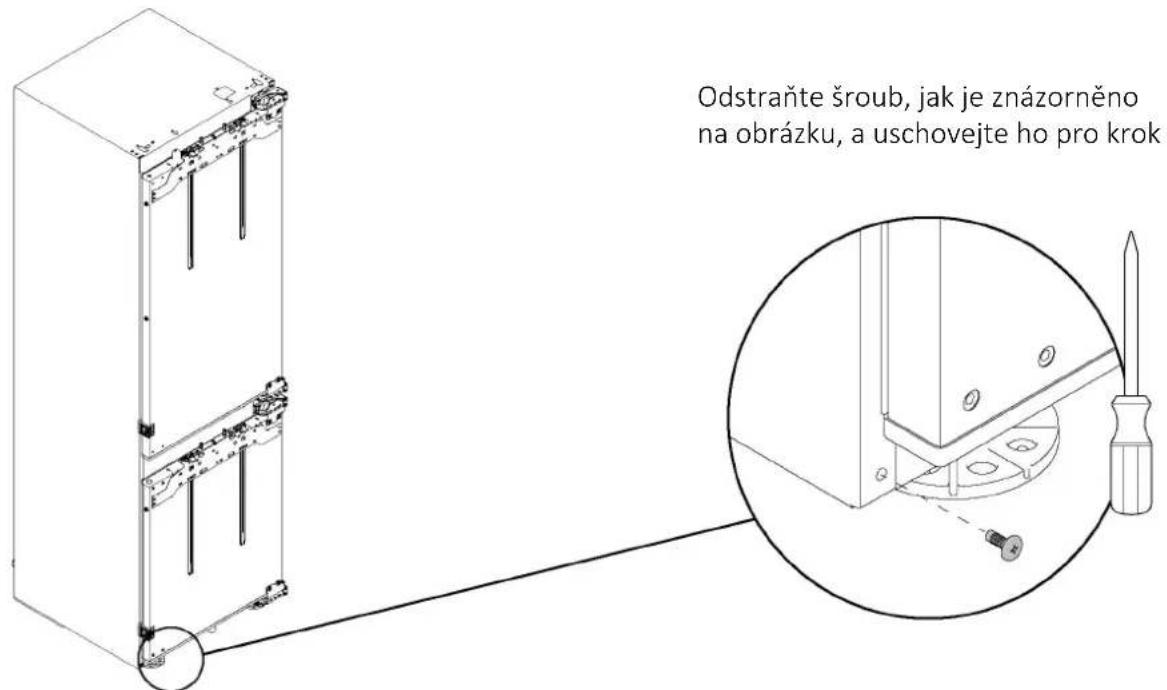

9.1 Odstranění dolního šroubu

Odstraňte šroub, jak je znázorněno na obrázku, a uschovejte ho pro krok

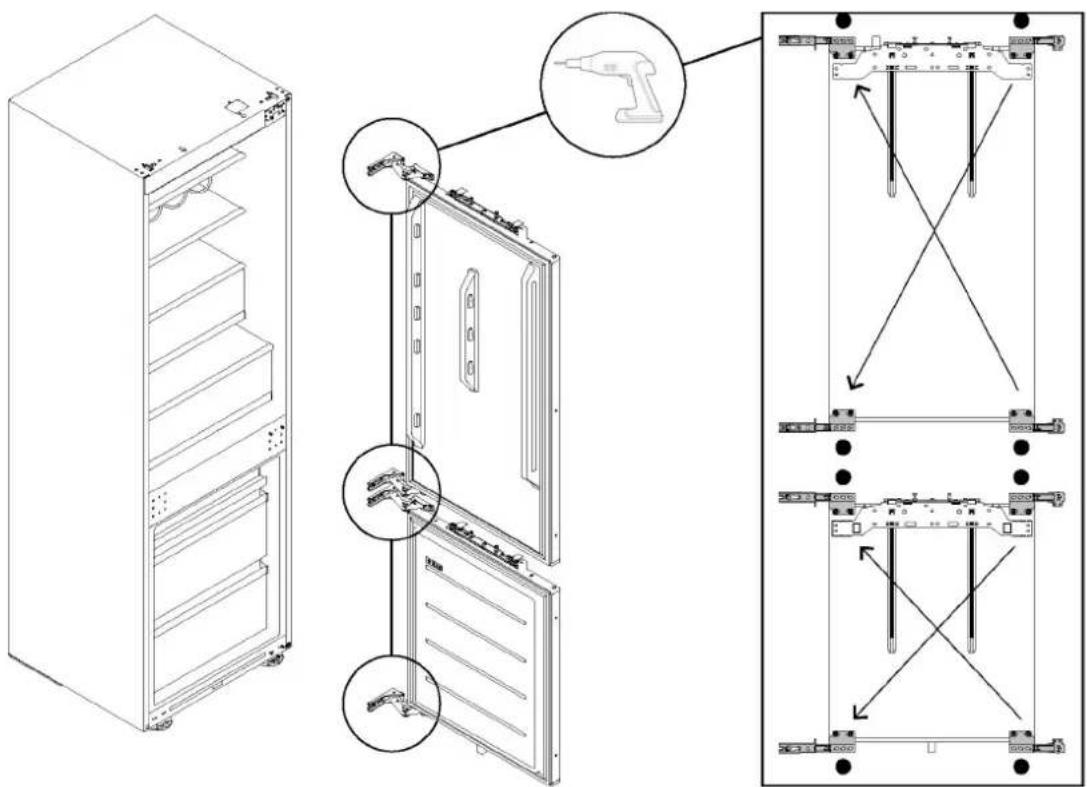

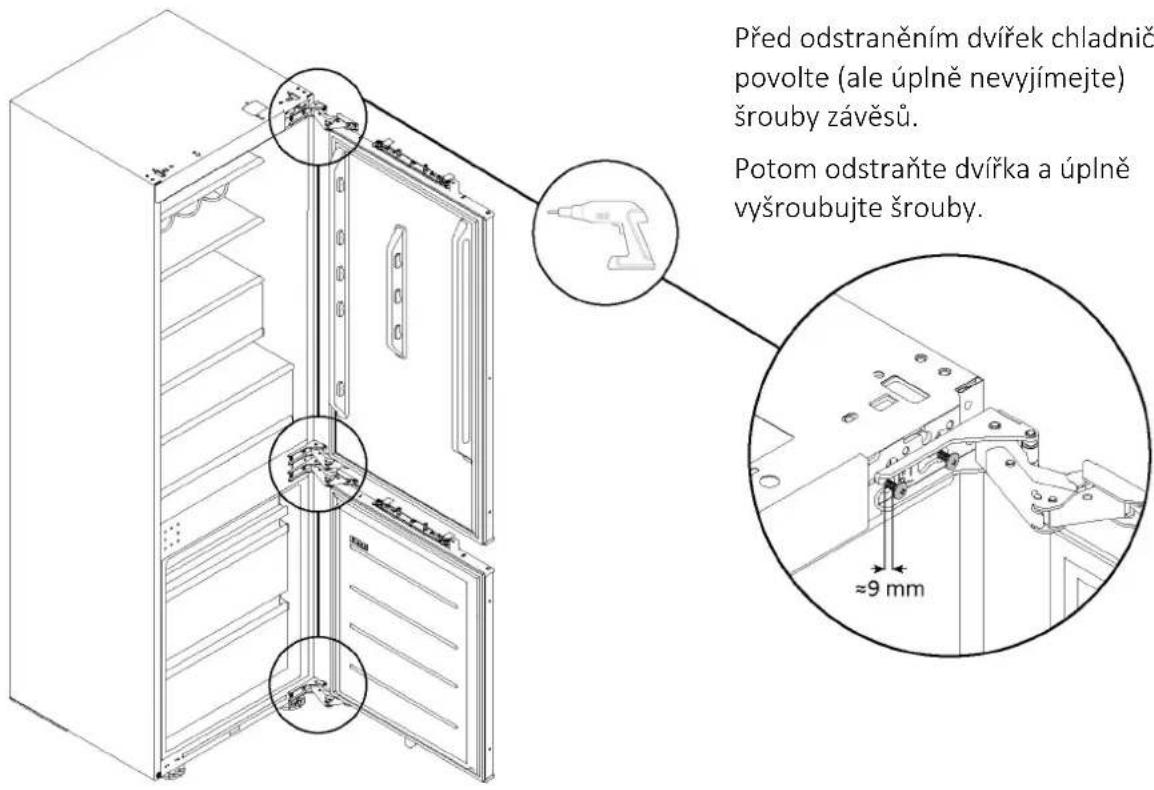

9.2 Obrácení závěsů

Před odstraněním dvířek chladnič povolte (ale úplně nevyjímejte) šrouby závěsů. Potom odstraňte dvířka a úplně vyšroubujte šrouby. ≈9 mm

Otočte závěsy o 180° a nainstalujte je tak, jak je znázorněno na obrázku.

9 Změna směru otvírání dvířek

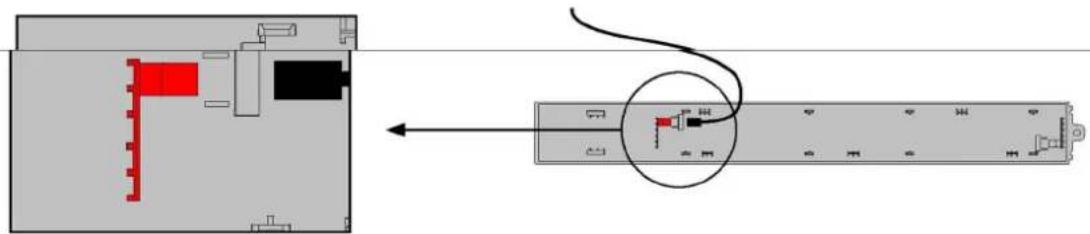

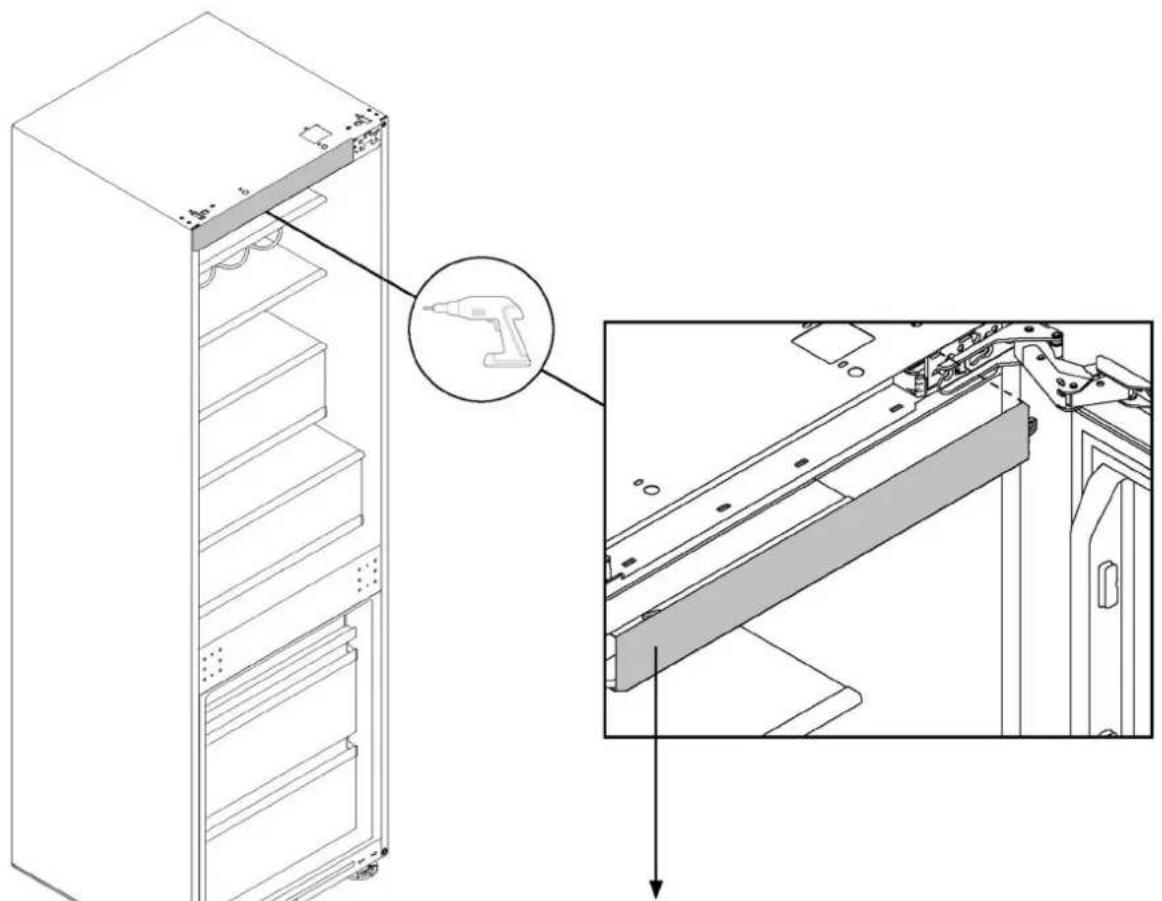

9.3 Připevnění horního krytu

Odstraňte horní kryt a snímač.

Otočte kryt o 180° a upevněte snímač n vnitřní straně, jak je znázorněno na obrázku Potom utáhněte horní kryt v nové poloze.

⚠️ Při odstraňování snímače stiskněte červené žebro.

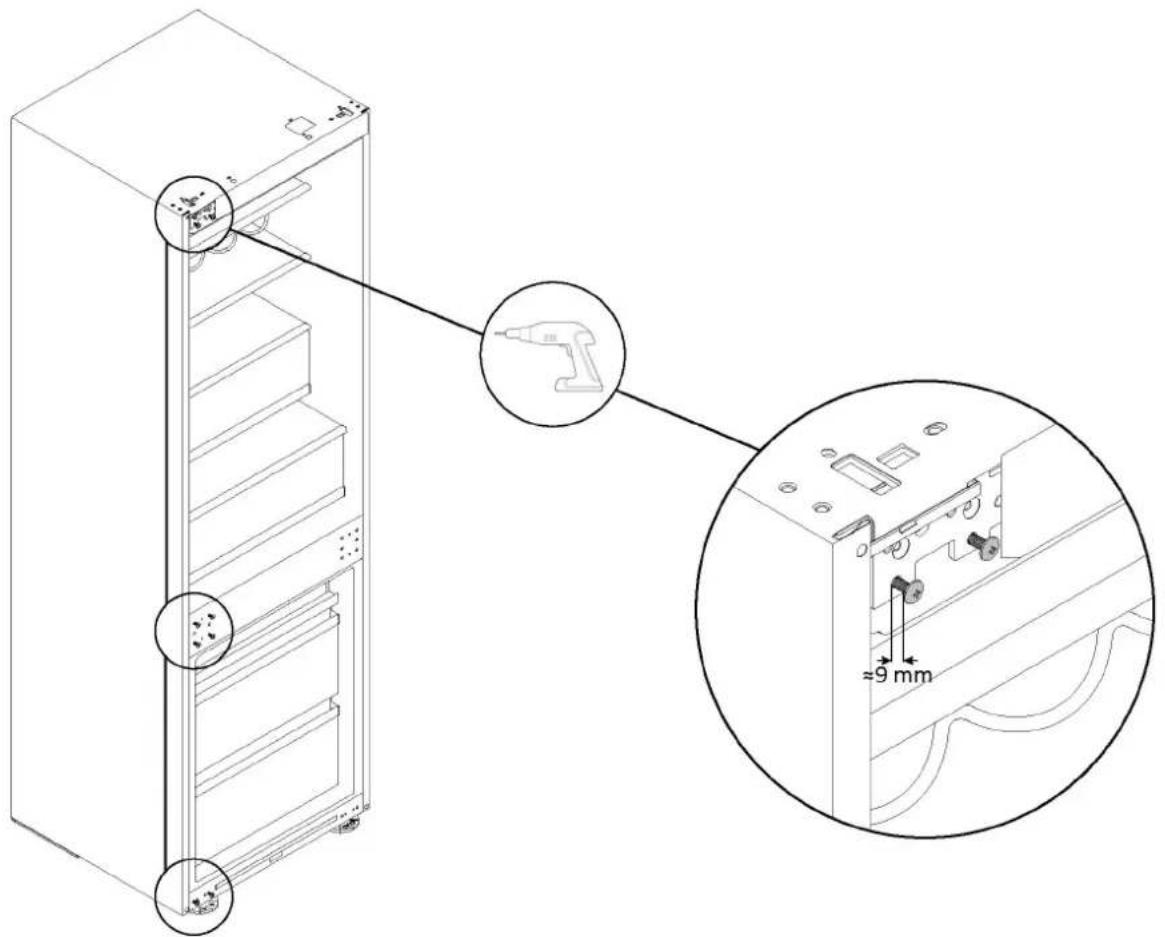

9.4 Připevnění šroubů na opačnou stranu chladničky

Utáhněte šrouby na opačné straně chladničky a nechte vůli přibližně 9 mm.

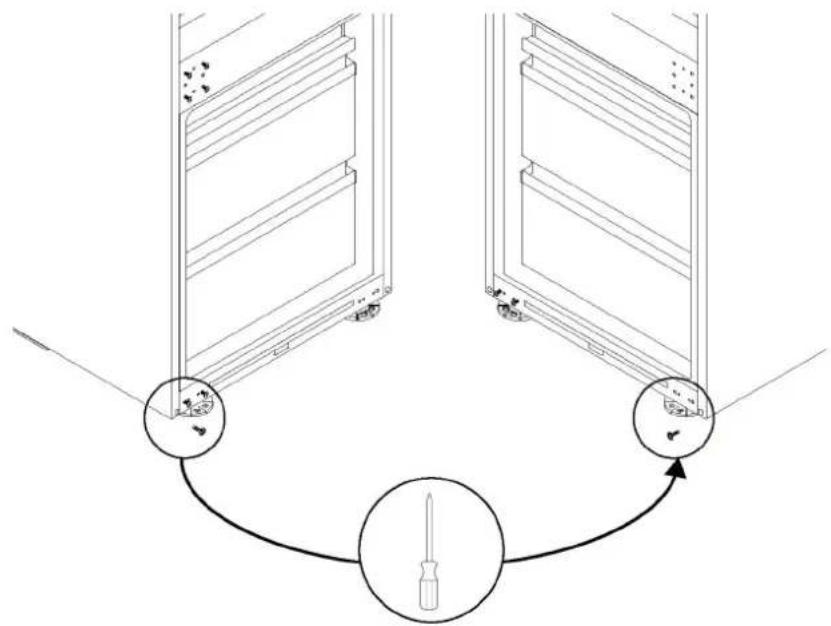

9.5 Instalace dolního šroubu na opačnou stranu chladničky

Utáhněte uschovaný šroub z kroku 9.1, jak je znázorněno na obrázku.

9 Změna směru otvírání dvířek

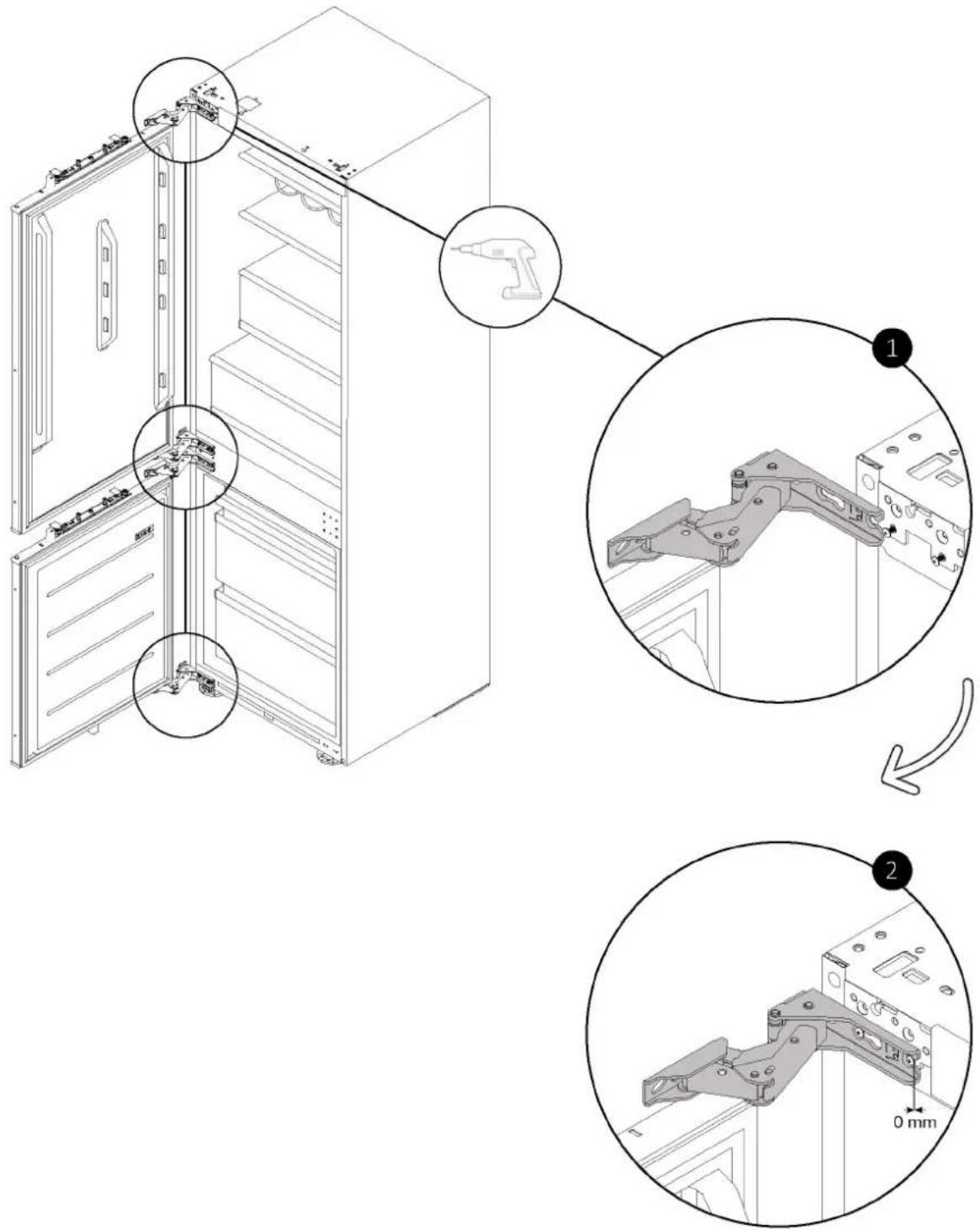

9.6 Připevnění dvířek na opačnou stranu chladničky

Připevněte dvířka a utáhněte šrouby.
