Marca	JBL
Modello	Loft 30
Tipo di prodotto	Cassa da biblioteca (altoparlante)
Tipo di cassa	2 vie
Trasduttore bassa frequenza	Cono PolyBass 100 mm
Trasduttore alta frequenza	Cupola morbida 25 mm
Potenza ammissibile	10 a 100 watt
Risposta in frequenza	70 Hz - 20 kHz
Impedenza nominale	8 ohm
Sensibilità (2,83 V/1 m)	89 dB
Tipo di cassa	Bass-reflex (con ventola)
Connettività	Morsetti di collegamento (fili nudi, spinotti, forcelle, banane)
Dimensioni (A x L x P)	210 x 130 x 175 mm
Peso (per cassa)	1,9 kg
Accessori inclusi	Due casse LOFT30, due cartoncini con piedini adesivi
Posizionamento consigliato	A 51 cm dalle pareti laterali, 130 mm dalla parete posteriore; tweeter all'altezza dell'orecchio
Utilizzo	Cassa stereo o surround (5.1/7.1)
Manutenzione	Pulire con un panno asciutto; aspirapolvere sulla griglia a bassa potenza
Sicurezza	Non utilizzare liquidi volatili (benzene, alcool...); non spruzzare insetticida
Fissaggio dei piedini	Staccare i piedini adesivi e applicarli sotto la cassa

Domande frequenti - Loft 30 JBL

Come fissare i piedini adesivi sulla cassa Loft 30?

Staccare i piedini adesivi dai cartoncini forniti e applicarli sotto la cassa, nelle apposite sedi.

Qual è la distanza minima da rispettare tra la cassa e il muro?

Posizionare la cassa ad almeno 130 mm dalla parete posteriore e a 51 cm dalle pareti laterali per un corretto funzionamento del port bass-reflex.

Posso usare il Loft 30 come cassa surround in un sistema 5.1?

Sì, posizionare le casse leggermente arretrate rispetto alla posizione di ascolto, fronte-fronte, tra 0,9 m e 1,2 m dal pavimento.

Come collegare la cassa all'amplificatore?

Utilizzare fili nudi, connettori a spina, forcelle rettangolari o spine a banana. Rispettare la polarità: morsetto rosso (+) dell'ampli verso morsetto rosso della cassa, nero (-) verso nero.

Cosa fare se noto una distorsione dell'immagine sul mio televisore a tubo catodico?

Allontanare le casse dal televisore fino a quando la distorsione scompare. I modelli LOFT50/40/30 non sono schermati magneticamente.

Come pulire le casse Loft 30?

Utilizzare un panno pulito e asciutto per rimuovere la polvere. Per la griglia, passare un aspirapolvere a bassa potenza. Non usare mai liquidi volatili.

Qual è l'impedenza nominale del Loft 30?

L'impedenza nominale è di 8 ohm.

Quali sono i trasduttori del Loft 30?

Dispone di un altoparlante per i bassi con cono PolyBass da 100 mm e di un tweeter a cupola morbida da 25 mm.

Posso posizionare la cassa Loft 30 su uno scaffale?

Sì, è una cassa da biblioteca. Assicurarsi che la superficie sia stabile e che i tweeter siano all'altezza dell'orecchio per un ascolto ottimale.

Cosa fare in caso di cortocircuito?

Verificare che i fili spellati dei cavi delle casse non si tocchino tra loro e che siano ben inseriti nei morsetti. Se l'amplificatore entra in protezione, spegnerlo e correggere il cablaggio.

MANUALE UTENTE Loft 30 JBL

• Un (1) altavoz LOFT20
- Una (1) tarjeta con pies adhesivos

GRAZIE DI AVERE SCELTO QUESTO PRODOTTO JBL®

Da oltre 60 anni, i progettisti JBL ^® sono coinvolti in ogni aspetto della registrazione e della riproduzione di musica e film, da spettacoli dal vivo alle registrazioni che si riproducono in viaggio e in casa, in auto o in ufficio.

Siamo certi che il sistema JBL che avete scelto fornirà tutto il divertimento che vi aspettate - e che quando penserete di acquistare un'altra attrezzatura audio per la casa, auto o ufficio, sceglierete ancora una volta i prodotti JBL.

Vi chiediamo gentilmente di dedicare un istante alla registrazione del nuovo prodotto sul nostro sito Web www.jbl.com. La registrazione ci permette di tenervi sempre aggiornati sulle ultime novità e ci aiuta a comprendere meglio i nostri clienti e a realizzare prodotti che soddisfino in pieno le loro esigenze.

ELEMENTI INCLUSI

LOFT50

• Due (2) diffusori LOFT50
• Due (2) basi per diffusori
- Otto (8) viti di fissaggio alla base del diffusore
• Due (2) fogli con piedini adesivi

LOFT40

• Due (2) diffusori LOFT40
• Due (2) fogli con piedini adesivi

LOFT30

• Due (2) diffusori LOFT30
• Due (2) fogli con piedini adesivi

LOFT20

• Un (1) diffusore LOFT20
• Un (1) foglio con piedini adesivi

FISSAGGIO DELLE BASI (SOLO LOFT50)

1. Capovolgere con attenzione i diffusori e posarli su una superficie morbida e non abrasiva.
2. Usare le viti in dotazione per fissare le basi al fondo dei diffusori. Installare le basi con la freccia in etichetta rivolto in avanti.

1. Staccare i piedini adesivi dai fogli in dotazione e applicarli al fondo delle basi dei diffusori.

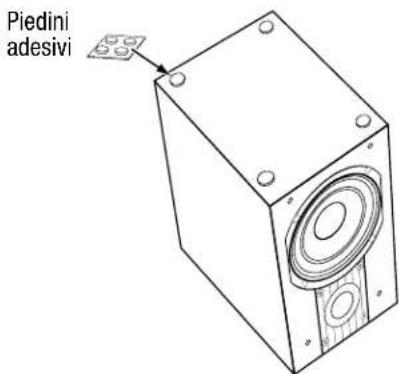

FISSAGGIO DEI PIEDINI (LOFT 40/LOFT30/LOFT20)

Staccare i piedini adesivi dal foglio o dai fogli e applicarli al fondo dei diffusori.

POSIZIONAMENTO

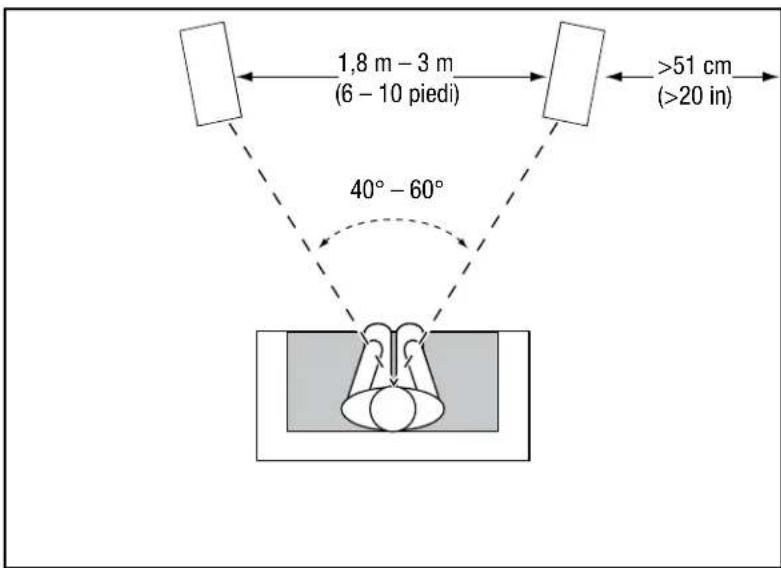

LOFT50/LOFT40/LOFT30 - CANALI DESTRO E SINISTRO

Per risultati ottimali, posizionare i diffusori a una distanza di 1,8 m - 3 m (6 - 10 piedi) l'uno dall'altro. Rivolgere gli altoparlanti verso la posizione di ascolto può migliorare l'immagine stereo. I diffusori produrranno l'effetto stereo migliore quando l'angolo tra l'ascoltatore e gli altoparlanti è tra i 40 e i 60 gradi.

In generale, l'uscita bassi aumenta se si sposta il diffusore vicino ad una parete o a un angolo.

Per ottenere prestazioni ottimali, è consigliabile posizionare i diffusori ad almeno 130 mm (5 in") dalla parete posteriore per consentire il funzionamento corretto del condotto bass-reflex sul pannello posteriore, e ad almeno 51 cm (20 in) dalle pareti laterali.

- Posizionare i diffusori LOFT40 e LOFT30 in modo che i relativi tweeter si trovino circa all'altezza delle orecchie.

NOTA: i diffusori LOFT50, LOFT40 e LOFT30 sono privi di schermatura magnetica, pertanto possono provocare fenomeni di distorsione dell'immagine o scolorimento se vengono posizionati troppo vicino a un apparecchio televisivo CRT. Se si verifica distorsione o scolorimento dell'immagine, allontanare i diffusori dal televisore finché il problema non scompare.

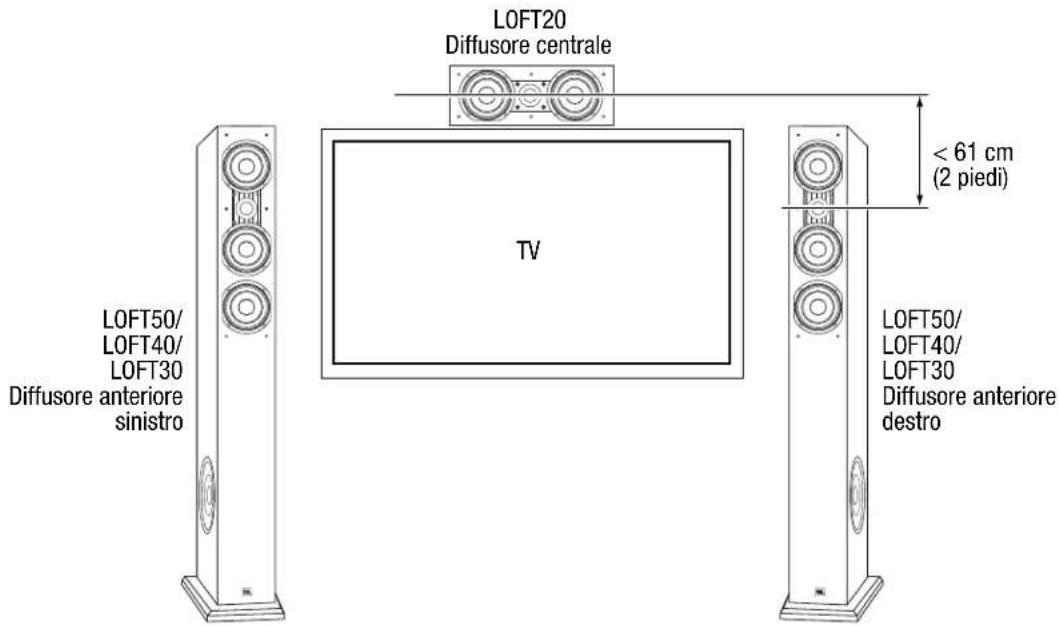

LOFT20

È consigliabile posizionare il diffusore centrale LOFT20 direttamente sopra o sotto il centro dello schermo televisivo. È opportuno che il tweeter del diffusore sia posizionato a una distanza non superiore a 61 cm (2 piedi) sopra o sotto i tweeter dei diffusori anteriori sinistro e destro. Se il televisore è abbastanza profondo, è possibile posizionare il diffusore centrale sopra l'apparecchio, con il bordo anteriore del diffusore allineato a quello anteriore del televisore.

NOTA: il modello LOFT20 è dotato di schermatura magnetica, pertanto è possibile posizionarlo vicino a un apparecchio televisivo CRT senza provocare fenomeni di distorsione dell'immagine/scolorimento.

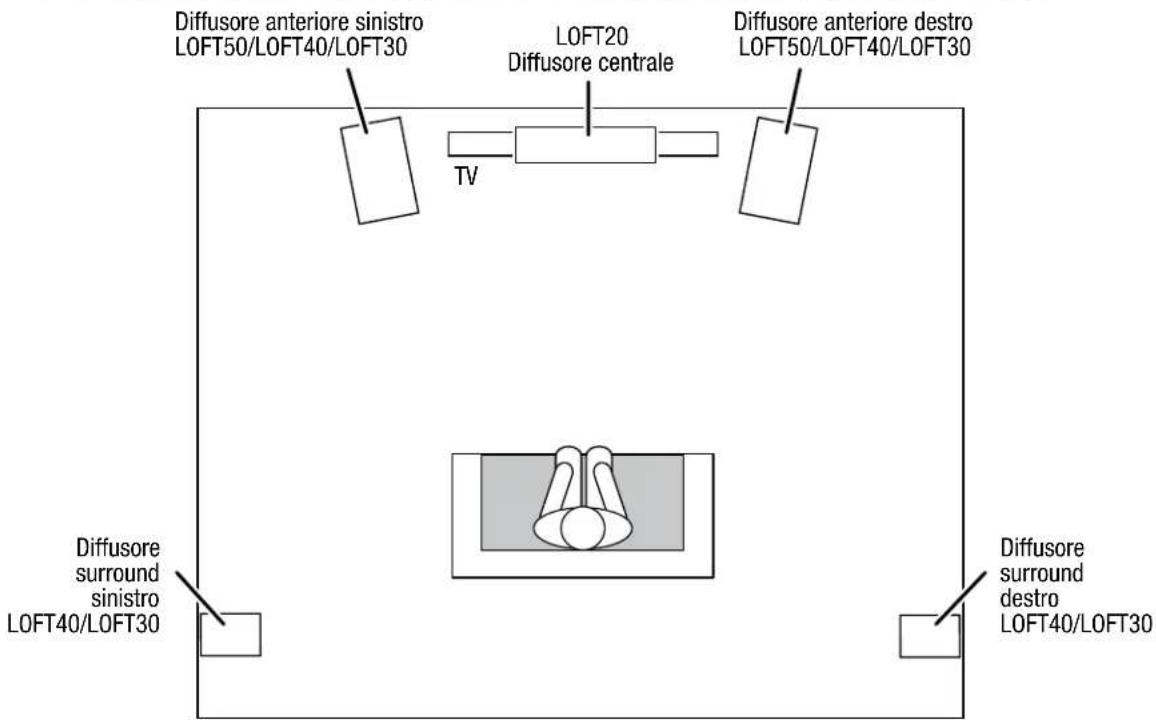

LOFT40/LOFT30 - CANALI SURROUND (IMPIANTO A 5.1 CANALI)

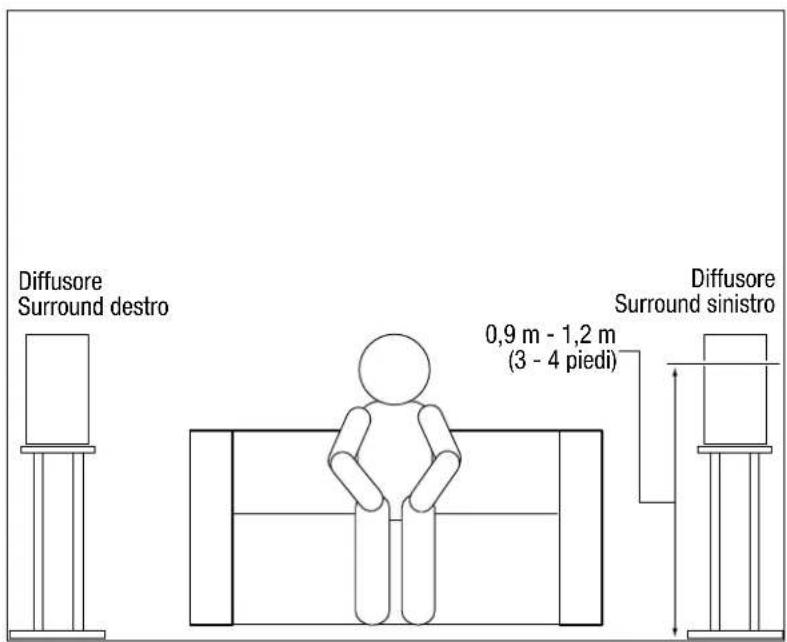

Se si utilizzano i diffusori LOFT40 o LOFT30 come diffusori per canali surround in un sistema a 5.1 canali, è consigliabile posizionarli leggermente arretrati rispetto alla posizione di ascolto, uno di fronte all'altro. Se possibile, posizionarli a un'altezza di 0,9 m - 1,2 m (3 - 4 piedi) dal pavimento. Una posizione alternativa potrebbe essere su un muro dietro la posizione di ascolto, rivolti in avanti. I diffusori surround non dovrebbero richiamare l'attenzione su di sé mentre riproducono il suono. È consigliabile sperimentare posizionamenti differenti, fino a che non si sente un suono ambientale diffuso che accompagna i suoni provenienti dai diffusori anteriore sinistro, anteriore destro e da quello centrale.

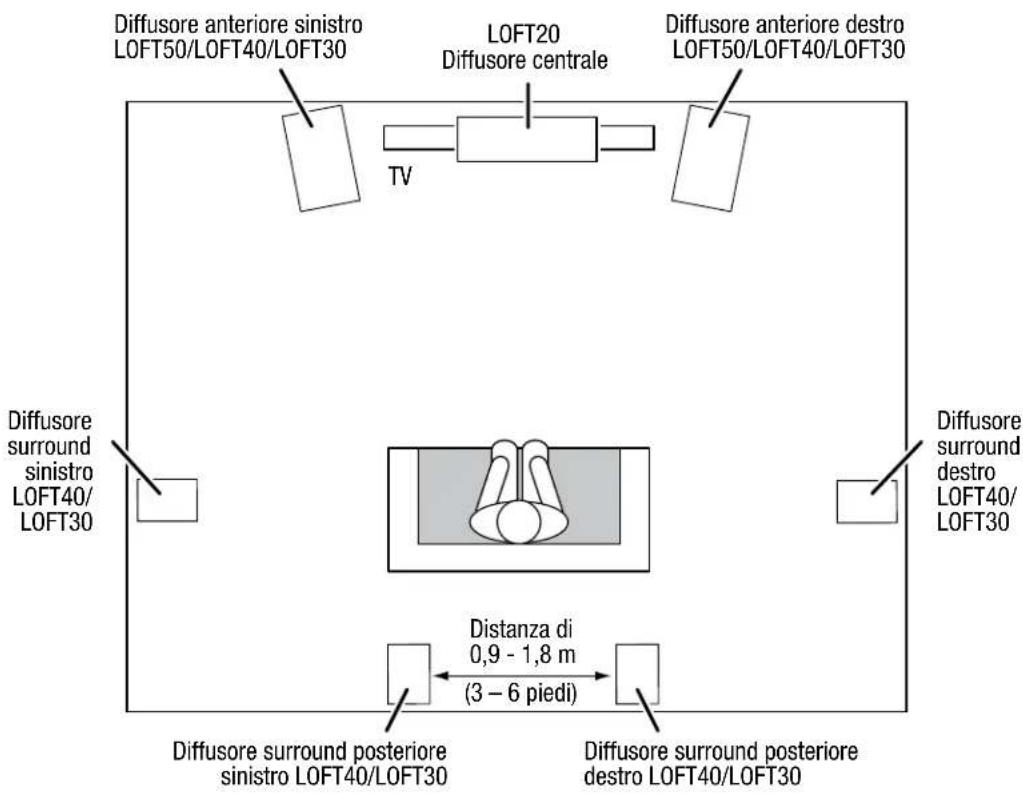

LOFT40/LOFT30 - CANALI SURROUND (IMPIANTO A 7.1 CANALI)

Se si utilizzano i diffusori LOFT40 o LOFT30 come diffusori per canali surround in un impianto a 7.1 canali, è consigliabile posizionare i diffusori surround laterali direttamente ai lati della posizione di ascolto, ad almeno 0,9 m - 1,2 m (3 - 4 piedi) dal pavimento. Posizionare i diffusori surround posteriori sulla parete dietro la posizione di ascolto, ad almeno 0,9 m - 1,2 m (3 - 4 piedi) dal pavimento e a una distanza di 0,9 - 1,8 m (3 - 6 piedi) l'uno dall'altro.

COLLEGAMENTI

ATTENZIONE: assicurarsi che tutti i componenti elettrici del sistema siano spenti e preferibilmente scollegati dalle prese CA prima di effettuare qualsiasi collegamento.

Diffusori e amplificatori presentano connettori positivo e negativo ("+" e "-" corrispondenti. Tutti i diffusori della serie LOFT sono dotati di connettori contrassegnati con il segno "+" e "-" sul gruppo coppa terminale. Inoltre, i connettori "+" hanno contrassegni rossi, mentre quelli "-" hanno contrassegni neri.

Per garantire la corretta polarità, collegare ogni connettore "+" sul retro dell'amplificatore o del ricevitore al corrispondente connettore "+" (rosso) di ciascun diffusore. Collegare i connettori "-" in modo simile. Non invertire le polarità (ovvero "+" a "-" o "-" a "+" quando si effettuano i collegamenti. Ciò riduce notevolmente l'immagine stereo e le prestazioni dei bassi.

IMPORTANTE: assicurarsi che i fili o i connettori positivo e negativo "+" e "-" non siano a contatto tra loro, né con l'altro terminale. In caso di contatto tra i fili, un corto circuito potrebbe danneggiare il ricevitore o l'amplificatore.

I connettori dei diffusori della serie LOFT accettano numerosi tipi di connettore a filo: filo non isolato, connettori a pin, connettori a forcella e connettori a banana.

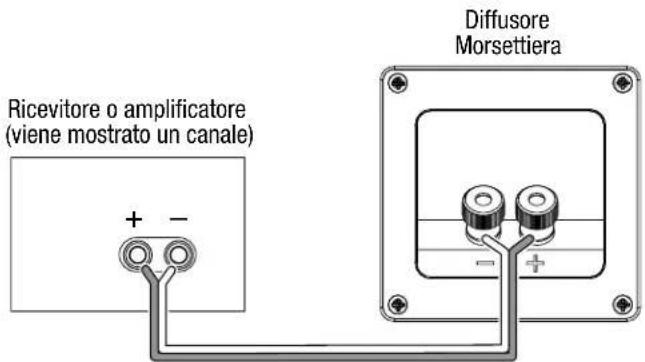

USO DEL FILO NON ISOLATO O DEI CONNETTORI A PIN:

1.2.3.

Connettere l'amplificatore a ciascun diffusore come illustrato nella figura qui sotto.

COME AVERE CURA DEI DIFFUSORI

• Pulire il cabinet con un panno pulito e asciutto per rimuovere la polvere. I panni umidi possono opacizzare la rifinitura dell'armadietto. Non utilizzare liquidi volatili come benzene, solventi o alcool sull'armadietto.
  • Non spruzzare insetticidi vicino all'armadietto.
• Per rimuovere la polvere dal tessuto della griglia, utilizzare un aspirapolvere impostato su aspirazione bassa.
• Non lavare le griglie in acqua, perché potrebbe far sbiadire il colore o renderlo non uniforme.
• Se si accumula polvere sulle superfici dei coni del woofer e dei diffusori della gamma media, spolverarli delicatamente con un pennello calligrafico o per pittura morbido e asciutto. Non utilizzare panni umidi.

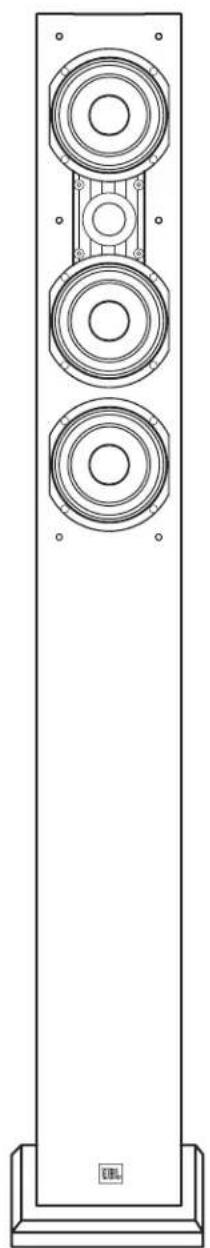

Tipologia di diffusore: Woofer doppio a 3 vie, da pavimento
Trasduttore a bassa frequenza: Due coni PolyBass da 6-1/2" (165mm)
Trasduttore gamma media: Tre coni PolyBass da 4" (100 mm)
Trasduttore ad alta frequenza: 1" (25 mm) a cupola morbida
Tenuta in potenza: 10 - 250 watt
Risposta in frequenza: 37 Hz - 20jkHz
Impedenza nominale: 8 ohm
Sensibilità (2,83 V/1 m): 91 dB
Tipo di cassa: con condotto di accordo
Tipo di connettore: boccola
Dimensioni (A x L x P):	42-1/2" x 7-1/8" x 11-7/8" (1078 mm x 180 mm x 300 mm)
Peso: 12,5 kg (27,5 lb) ciascuno

LOFT40 DIFFUSORE DA LIBRERIA

Tipologia di diffusore: A 2 vie, da libreria
Trasduttore a bassa frequenza:	Cono PolyBass da 5-1/4" (130 mm)
Trasduttore ad alta frequenza:	1" (25 mm) a cupola morbida
Tenuta in potenza:	10 – 125 watt
Risposta in frequenza:	55 Hz – 20 kHz
Impedenza nominale:	8 ohm
Sensibilità (2,83 V/1 m):	90 dB
Tipo di cassa:	con condotto di accordo
Tipo di connettore:	boccola
Dimensioni (A x L x P):	10" x 6-1/2" x 7-1/2" (252 mm x 156 mm x 191 mm)
Peso:	2,4 kg (5,3 lb) ciascuno

LOFT30 DIFFUSORE DA LIBRERIA

Tipologia di diffusore: A 2 vie, da libreria

Trasduttore a bassa frequenza: Cono PolyBass da 4" (100 mm)

Trasduttore ad alta frequenza: 1" (25 mm) a cupola morbida

Tenuta in potenza: 10 – 100 watt

Risposta in frequenza: 70 Hz – 20 kHz

Impedenza nominale: 8 ohm

Sensibilità (2,83 V/1 m): 89 dB

Tipo di cassa: con condotto di accordo

Tipo di connettore: boccola

Dimensioni (A x L x P): 8-1/4" x 5-1/8" x 7" (210 mm x 130 mm x 175 mm)

Peso: 1,9 kg (4,3 lb) ciascuno

DIFFUSORE CANALE CENTRALE LOFT20

Tipologia di diffusore: Woofer doppio a 2 vie, canale centrale

Trasduttore a bassa frequenza: Due coni PolyBass da 4" (100 mm) con schermatura magnetica

Trasduttore ad alta frequenza: Cupola morbida da 1" (25 mm) con schermatura magnetica

Tenuta in potenza: 10 – 150 watt

Risposta in frequenza: 60 Hz – 20 kHz

Impedenza nominale: 8 ohm

Sensibilità (2,83 V/1 m): 89 dB

Tipo di connettore: boccola

Dimensioni (A x L x P): 5-1/8" x 15-3/4" x 7" (130 mm x 400 mm x 175 mm)

Peso: 3,6 kg (8 lb) ciascuno
