MANUALE UTENTE DR 437 SA2 Trevi
La ringraziamo per la preferenza che ci ha accordato con l'augurio che la sua scelta possa darle ampia soddisfazione.
La nostra raccomandazione, per ottenere i migliori risultati, è quella di attenersi, scrupolosamente, alle istruzioni che seguiranno nel presente libretto, in quanto non possiamo assumerci la responsabilità di un malfunzionamento, dovuto ad un uso improprio dell'apparecchio. Le consigliamo di conservare questo manuale per future consultazioni.
Per la pulizia raccomandiamo di non usare né acqua né altri solventi, consigliamo l'uso di un panno a microfibre leggermente inumidito.
Per garantire sempre un migliore servizio, questo libretto potrà essere soggetto a cambiamenti. Qualora l'attuale messa a punto o l'uso di questo apparato fosse diversa da quanto scritto sul presente manuale, vi consigliamo di consultare le nostre pagine web www.trevi.it per ottenere informazioni più aggiornate.
Il presente documento non può essere riprodotto o trasferito, neppure parzialmente, in alcun modo e con nessun mezzo, elettronico o meccanico, né tanto meno fotocopiato, copiato o tradotto in altre lingue per nessuno scopo senza esplicito consenso da parte del costruttore.
I nomi, i disegni e i marchi registrati presenti in questo manuale sono proprietà dei rispettivi proprietari.
Leggere e seguire attentamente il presente libretto di istruzioni e le informazioni riportate prima di utilizzare il prodotto.
AVVERTENZE:
- Non smontare, riparare o modificare l'unità.
- Non utilizzare il dispositivo in luogi proibiti.
- Non mettere l'unità o gli accessori in bocca.
- Non mettere l' unità a contatto con acqua o altri liquidi.
- L'appareccchio non deve essere esposto a stillicidio o a spruzzi d'acqua. Nessun oggetto pieno di liquido, quali vasi, deve essere posto sull'apparecchio.
- Non sottoporre il display LCD a pressioni o torsioni, rischio di rottura.
- Non sottoporre il display LCD a nessun impatto e non utilizzare lo schermo per colpire le cose. Se il Display LCD si
dovesse danneggiare e ci fossero delle perdite del cristallo liquido, evitare che la sostanza del cristallo liquido entri a contatto con gli occhi, vi è il rischio di cecità. In quel caso sciacquare immediatamente gli occhi con acqua pulita (in nessun caso strofinarsi gli occhi) e andare subito in ospedale per il trattamento.
- Non utilizzare l'apparecchio vicino a forti fonti di calore come caloriferi e stufe.
- Nessuna sorgente di fiamma nuda, quali candele accese, deve essere posta sull'apparecchio.
- Non utilizzare l'apparecchio in ambienti troppo freddi o troppo caldi, in luoghi polverosi, in luoghi umidi come stanze da bagno, piscine o in ambienti ambienti immersi in campi magnetici.
- Non ostruite le feritoie di ventilazione.
- Non utilizzare l'apparecchio per scopi illegali.
- Trevi non è responsabile per i dati persi durante il normale uso o in una eventuale riparazione. Si consiglia di effettuare copie di Back-up ripetute nel tempo.
- Conservare questo manuale per future consultazioni.
Registrare conversazioni senza il consenso dell'interlocutore può essere perseguibile ai sensi di legge
Per evitare possibili danni all'udito, limitare il tempo di ascolto a volumi elevati.

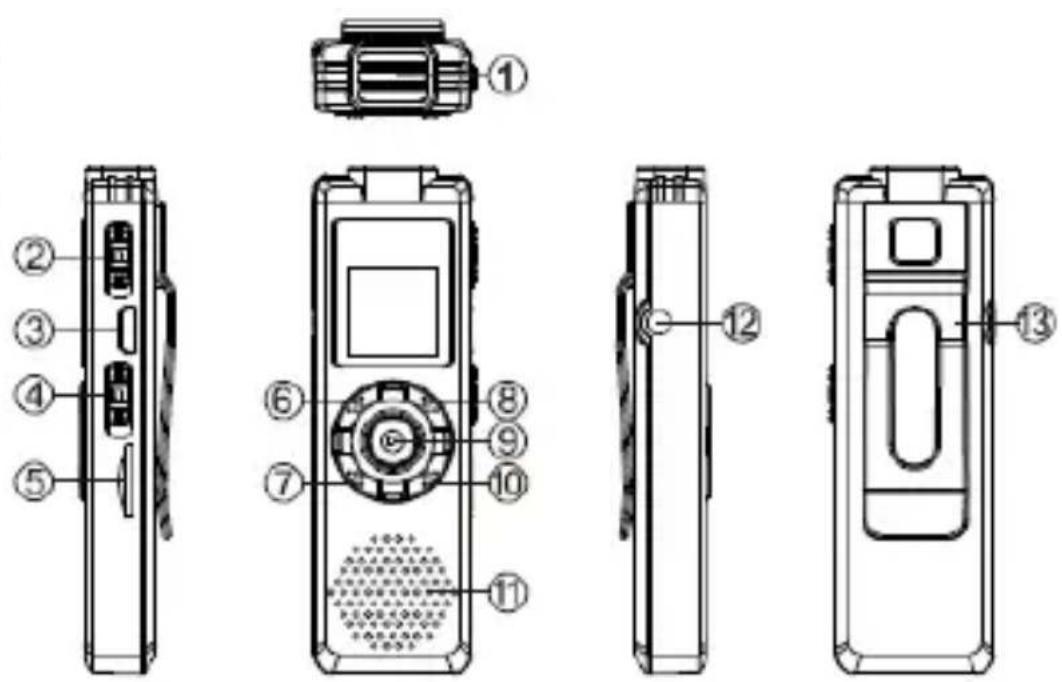

Descrizione dei comandi
ITALIANO
- MIC interno
- Selettore Avvio/Salvataggio registrazione
- Presa USB type-C
- Selettore memoria interna/memoria esterna
- Slot Micro SD card
- Tasto◀, spostamento selezione in basso
- Tasto V, per la regolazione del Volume e cambio cartella
- Tasto ▶, spostamento selezione in alto
- Tasto ▶, ON/OFF. Accensione/spegnimento
- Tasto M, MENU principale
- Altoparlante interno
- Presa cuffie
- Clip

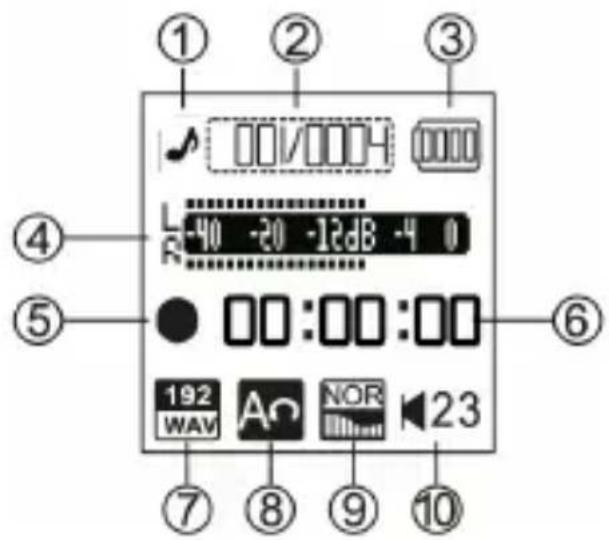

Descrizione display LCD
- Numero file selezionato/numero totale file
- Indicazione stato della batteria
batteria scarica
- Spettro di registrazione/nome file
- Indicatore funzione
- lunghezza del file, tempo totale riproduzione/registrazione
-
Bit rate/formato audio
-
In modalità Play:
Ripezione ciclica Ripezione da un punto ad un altro punto
In modalità Rec:
Monitor in cuffia attivo Monitor in cuffia disattivato
- In modalità Play: Equalizzazione scelta In modalità Rec:
Riduzione rumore attiva Riduzione rumore disattivata
- In modalità Play: Volume in riproduzione In modalità Rec:
Volume registrazione fun the VOR
Indicatore stato della batteria
ITALIANO
L'indicatore dello stato della batteria mostra la carica residua ancora disponibile:
100% carica disponibile
50% carica disponibile
25% carica disponibile
batteria in fase di esaurimento

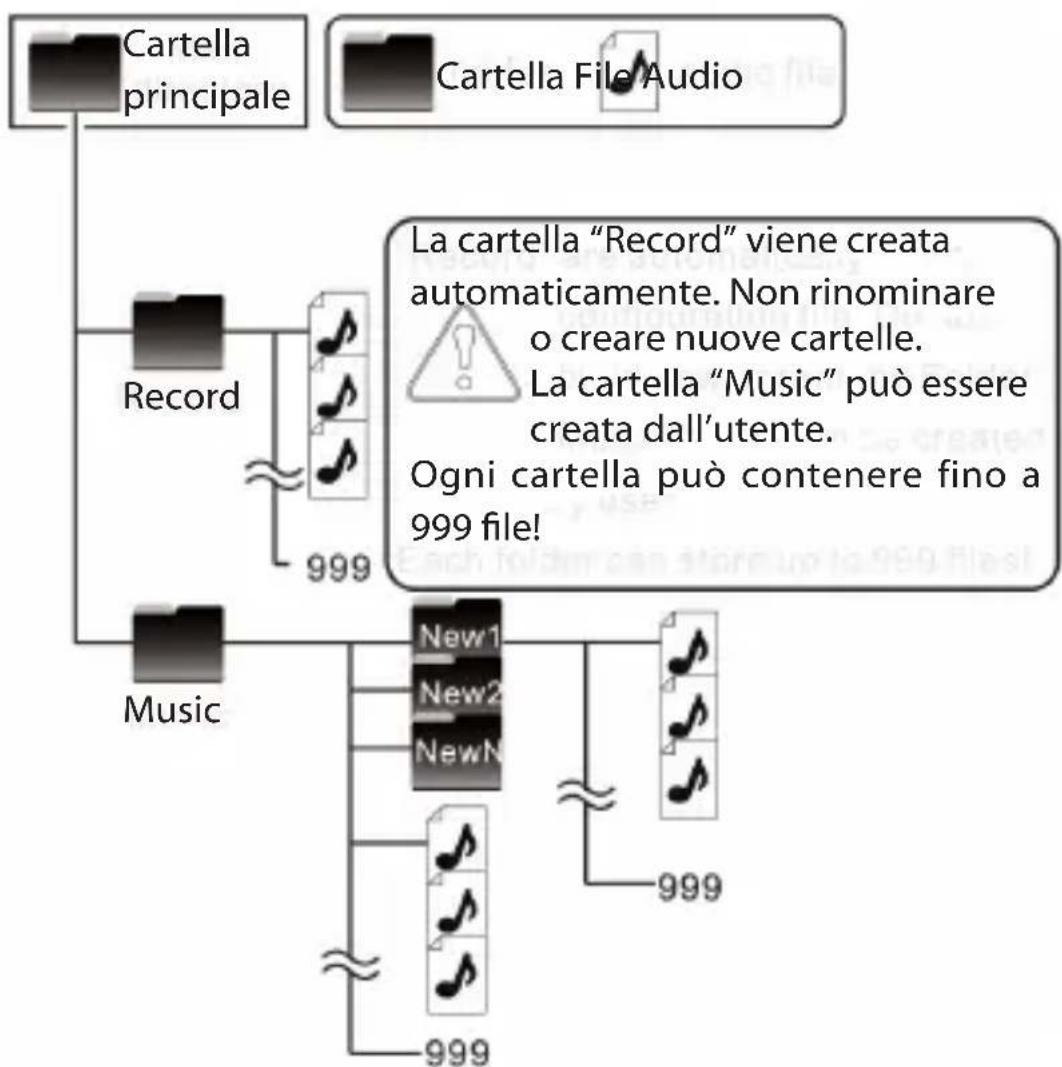

File e cartelle
note1["La cartella "Record" viene creata automaticamente. Non rinominare o creare nuove cartelle.<br>La cartella "Music" può essere creata dall'utente.<br>Ogni cartella può contenere fino a 999 file!"]
note2["Note: Note: La cartella "Record" viene creata automaticamente. Non rinominare o creare nuove cartelle.<br>La cartella "Music" può essere creata dall'utente."]
Alimentazione
Questo apparecchio ha al suo interno una batteria ricaricabile. Per ricaricarla utilizzare un alimentatore da 5V, 500mA/1000mA (non in dotazione) oppure collegare l'apparecchio ad una presa USB del vostro PC o Power bank utilizzando il cavo USB/USB type-C in dotazione. Durante la ricarica tenere premuto
per qualche secondo il tasto M (10) per uscire dalla videata di collegamento ed utilizzare l'apparecchio.
Accensione e spegnimento
Per iniziare ad utilizzare il vostro digital recorder tenere premuto per 3 secondi il tasto (9). Per spegnerlo tenere premuto nuovamente il tasto (9) per 3 secondi.
Regolazione del volume
Per regolare il volume di riproduzione delle registrazioni effettuate o di files audio:
- In riproduzione audio, premere una volta il tasto V (7); sul display l'icona (10) comincerà a lampeggiare;
- Premere una o più volte il tasto (8) per aumentare il volume;
- Premere una o più volte il tasto (6) per diminuire il volume;
- Premere una volta il tasto V (7), per uscire dalla funzione.
Impostazioni Menu
Utilizzo dei tasti per muoversi/selezionare nel Menu:
In modalità stand-by premere il tasto M (10) per accedere alle impostazioni del Menu.
Premere il tasto (6) o (8) per selezionare la voce desiderata.
Premere il tasto (9) per confermare.
Premere il tasto M (10) per tornare alla pagina precedente e uscire dal Menu.
Lista File: selezionare la cartella Music List se si vogliono riprodurre i file audio, selezionare la cartella Rec List se si vogliono riprodurre i file registrati.
Impostazioni Registrazione:
- Formato Registrazione: è possibile scegliere tra il formato PCM e MP3.
- Qualità Registrazione: è possibile selezionare la qualità audio in base al Bit rate.
- Monitor Rec: Attivazione/ Disattivazione della funzione monitor su presa cuffia.
- Livello Mic (Line In): selezione livello di sensibilità del microfono collegato al Line in.
ITALIANO
- Modalità VOR: Selezione modalità Normale o con funzione VOR (in questo caso selezionare il livello di sensibilità).
- Tempo registrazione: funzione di registrazione programmata (attivarla), impostare, poi, il tempo di partenza o quello di arresto della registrazione. Impostare anche l'eventuale ripetizione ciclica. Una volta impostati i dati, attivare l'interruttore di registrazione e spegnere l'apparecchio.
- Ciclo registrazione: Imposta la durata di ogni file di registrazione. 0 significa nessun limite.
- Riduzione rumore: Impostato su "OPEN" può ridurre il rumore di fondo della registrazione.
Modalità Riproduzione:
- Ripetizione: selezionare il tipo di ripetizione (Off, 1, tutti).
- Equalizzatore: selezionare il tipo di equalizzazione (Off, Rock, Funk, Hip Hop, Jazz, Classica, Tecno).
- Velocità riproduzione: Impostare la velocità di riproduzione se la si vuole aumentare.
Operazione su File: per eliminare un singolo file o eliminare tutti i file.
Modalità Ripetizione: attivo solamente con brano in riproduzione per selezionare e ripetere una determinata parte del brano A - B. Una volta selezionato primere il tasto (8) per determinare il punto B, premerlo nuovamente per avviare la riproduzione della èarte A-B. Premere il tasto (9) per tornare all riproduzione normale.
Riproduci da: Impostazione del tempo di avvio automatico
Segnalibri:
- Aggiungi segnalibro.
• Vai a segnalibro.
- Cancella segnalibro.
E' possibile aggiungere fino a 10 segnalibri.
Impostazioni di Sistema
Utilizzo dei tasti per muoversi/selezionare nel Menu:
Premere e tenere premuto per 3 secondi il tasto M (10) per entrare nelle Impostazioni di sistema,
premere i tasti (6) o (8) per selezionare la voce desiderata; premere il tasto (9) per
confermare; premere il tasto M (10) per tornare alla pagina precedente e uscire dal Menu.
Lingua:
Utilizzare i tasti (4) o (8) per selezionare la lingua desiderata e confermare con il tasto (9).
Data e Ora:
Selezionare se regolare Data o Ora. Utilizzare i tasti (6) o (8) per regolare; premere il tasto V (7) per passare alla regolazione successiva; premere il tasto (9) per confermare.
Timer retro illuminazione:
Utilizzare i tasti (4) o (8) per regolare la luminosità del Display (da 1 a 15) del Display. Utilizzare i tasti (4) o (8) per selezionare il tempo di auto spegnimento desiderato. Il tempo va da “Sempre attivo” a “30 secondi”.
Stand-by Time:
Utilizzare i tasti (4) o (8) per selezionare il tempo di auto spegnimento desiderato. Il tempo va da 0 a 240 secondi, dove 0 significa sempre acceso.
Spazio su disco:
Viene visualizzato lo spazio disponibile sulla memoria espresso in MB e lo spazio totale.
Impostazioni predefinite:
Per ripristinare le impostazioni di fabbrica senza cancellare la memoria.
Per cancellare tutti i file presenti sulla memoria.
ATTENZIONE: i files o il contenuto delle cartelle, una volta cancellato, non e' recuperabile.
Informazioni lettore:
Per visualizzare la versione Hardware e Software dell'apparecchio.
Modalità registrazione/riproduzione MP3
Una volta acceso il dispositivo premere il tasto V (7), per passare dalla modalità registrazione file alla modalità rirpoduzione di file audio MP3. L'icona (1) sul display vi indicherà il tipo di funzionamento selezionato in base all'icona.
Registrazione
Le registrazioni effettuate verranno salvate sulla cartella RECORD.
ITALIANO
Dopo aver acceso l'apparecchio:
- Portare il selettore (4) sull'indicazione della memoria che si desidera utilizzare;
- Portare il selettore Avvio/Salvataggio registrazione (2) verso l'alto per avviare la registrazione, automaticamente verrà creato un nuovo file all'interno della carte
-
Per attivare la pausa durante la registrazione premere il tasto (9); premerlo di nuovo per continuare la registrazione;
-
Portare il selettore Avvio/Salvataggio registrazione (2) verso il basso per terminare la registrazione e salvare il file.
Qualità di registrazione
Attraverso questa impostazione e' possibile scegliere la qualita' di registrazione attraverso i Kbps (maggiori sono i Kbps maggiore è la qualità di registrazione); una qualita' elevata consente una riproduzione piu' fedele del registrato, una qualita' inferiore permette di effettuare registrazioni piu' lunghe occupando meno memoria. Per impostare la qualità desiderata fare riferimento al capitolo "Impostazioni Menu" - "Impostazioni di registrazione" - "Tipo di registrazione".
Tempi indicativi di registrazione con memoria interna/memoria esterna e autonomia batteria (solo per riferimento):
| Bit rate (Kbps) | 8GB (ore) 1 | 6GB (ore) 32 | GB (ore) 64 | GB (ore) |
| 3072 (PCM) 6 | 12 24 48 | |||
| 1536 (PCM) 12 | 24 48 96 | |||
| 1024 (PCM) 18 | 36 72 | 144 | ||
| 768 (PCM) 24 | 48 96 | 192 | ||
| 512 (PCM) 36 | 72 | 144 | 288 | |
| 256 (MP3) | 72 | 144 | 288 | 576 |
| 128 (MP3) | 144 | 288 | 576 | 1152 |
| 64 (MP3) | 288 | 576 | 1152 | 2304 |
| 32 (MP3) | 576 | 1152 | 2304 | 4608 |
| 8 (MP3) 2304 | 4608 | 92 | 16 18432 |
Durata della batteria (solo per riferimento)
il tempo di registrazione varia in base alla velocità di trasmis-
sione e all'attivazione/disattivazione del monitor.
| Bit rate (Kbps) | Memoria interna (ore) | Micro SD card (ore) |
| 8 34 32 | ||
| 32 33 32 | ||
| 64 29 23 | ||
| 128 25 20 | ||
| 256 23.5 16 | ||
| 512 31 13 | ||
| 768 30 10 | ||
| 1024 27.5 8 | ||
| 1536 25 6 | ||
| 3072 19 5 |
Note:
- in fase di registrazione, sul display, viene visualizzata la sigla della qualita' scelta (8).
Funzione VOR
Attraverso questa funzione e' possibile attivare la pausa e la ripresa automatica della registrazione durante l'assenza/presenza di suono.
Per attivare la funzione VOR:
- Premere il tasto M (10) per entrare nelle "Impostazioni Menu";
- Selezionare la voce "Impostazioni di Registrazione" utilizzando i tasti (6) o (8) e confermando con il tasto (9);
- Utilizzando i tasti ◀◀(6) o ▶I(8) selezionare la voce "Modo VOR", confermare utilizzando il tasto ▶(9);
- Con i tasti ◀◀(6) o ▶I(8) selezionare "VOR attivo" per attivare la funzione;
- Tramite i tasti ◀◀(6) o ▶I(8), regolare la sensibilità del microfono (1 bassa sensibilità, 16 alta sensibilità).
Con la funzione attiva l'indicazione VOR (10) verrà visualizzata sul display solamente all'attivazione della registrazione.
Durante la registrazione, in assenza di suono, il registratore si porta automaticamente in pausa (il contatempo (4) si arresta), alla ricezione di nuovo sonoro la registrazione riprende.
Cancellare una registrazione
- Premere il tasto M (10) per entrare nel Menu impostazioni registrazione, utilizzare i tasti ◀◀(6) o ▶▶|(8) per selezionare
"Operazione su File";
- Premere il tasto (9) per entrare e utilizzare i tasti (6) o (8) per selezionare "Elimina file";
- Premere il tasto (9) per entrare e utilizzare i tasti (6) o (8) per selezionare "Si" o "No";
- Premere il tasto (9) per confermare la cancellazione.
Cancellare tutto il contenuto di una cartella
- Premere il tasto M (8) per entrare nel Menu impostazioni registrazione, utilizzare i tasti (6) o (8) per selezionare "Operazione su File";
- Premere il tasto (9) per entrare e utilizzare i tasti (6) o (8) per selezionare "Elimina tutto";
- Premere il tasto (9) per entrare e utilizzare i tasti (6) o (8) per selezionare "Si" o "No";
- Premere il tasto (9) per confermare la cancellazione.
ATTENZIONE: i les o il contenuto delle cartelle, una volta cancellato, non e' recuperabile.

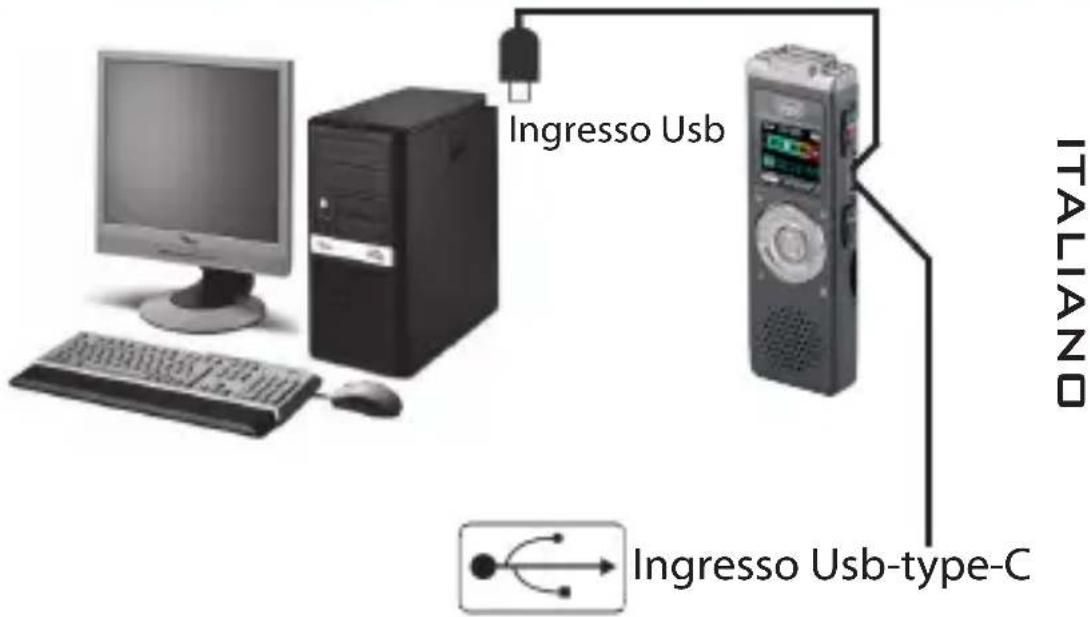

Collegare e scollegare al PC
Utilizzando il cavo USB-USB type-C in dotazione potete collegare il note-manager al PC per salvare su computer le registrazioni effettuate e per poter trasferire file audio nel note-manager per la riproduzione.
Note:
- Utilizzare solamente il cavo USB/USB type-c in dotazione, altri cavi potrebbero non essere compatibili con l'apparecchio e dare segnalazioni di errori.
- Prima di scollegare l'apparecchio dalla presa USB del PC utilizzare la funzione"Rimozione sicura dell'hardware" per evitare possibili problemi quali perdita di registrazioni effettuate o malfunzionamenti della comunicazione dati tra note-manager e pc.
- I les MP3/WMA che si desidera riprodurre con il note manager devono essere salvati esclusivamente nella cartella “Music”.
Una volta collegato al PC, il registratore viene visto come un archivio rimovibile; e' quindi possibile selezionarlo e navigare nella sua memoria per visionarne il contenuto. Attraverso le normali operazioni di copia/incolla e' possibile salvare su Pc le registrazioni effettuate.
- Il registratore crea un sistema di le e cartelle necessari al suo corretto funzionamento; si raccomanda di non cancellare le o cartelle presenti per non compromettere il funzionamento del registratore e per evitare la perdita di registrazioni effettuate.
Descrizione Tecnica
Capacità memoria interna: 8 GB
Formato di registrazione: MP3/ PCM
Totale registrazioni: 9999
Display: LCD 0,96 pollici 128*128pxl IPS
Microfono: -36db a condensatore direzionale
Speaker: 8 Ohm/1W
Potenza uscita cuffie: 5mW*2
Rapporto Segnale/Rumore: >90db
Risposta in Frequenza: 20Hz - 20KHz
Interfaccia: Micro USB 2.0
Batteria: 3,7V 200mAh, batteria ricaricabile
Dimensioni: 23mm(L) x 80mm(A) x 10mm(P)
Peso: 53 g
Attention&Caution
Notifications:
INFORMAZIONI AGLI UTENTI
ai sensi del Decreto Legislativo N° 49 del 14 Marzo 2014 "Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"
Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.
DICHIARAZIONE DI CONFORMITÀ UE SEMPLIFICATA
Il fabbricante TREVI dichiara che il tipo di apparecchiatura DR 437 SA2 è conforme alla direttiva 2014/53/UE.
Il testo completo della dichiarazione di conformità EU è disponibile al seguente indirizzo Internet:
