MANUALE UTENTE HD110-A3959RE-S HAIER

Asciugatrice a pompa di calore

HD100-A3959RE-S

HD110-A3959RE-S

Grazie per aver scelto quello prodotto.
Siamo orgogliosi di offrirti un prodotto ideale per te e la miglior gamma completa di elettrodomestici per la vita di tutti i giorni.

Leggere attentamente le istruzioni

per un corretto funzionamento della macchina. Questo opuscolo fornisce importanti linee guida per una manutenzione, un uso e un'installazione sicuri. Esso contiene inoltre utili consigli che consentiranno di sfruttare al meglio le potenzialità di但这a macchina. Conservare la documentazione in un luogo sicuro per eventuali riferimenti o per futuri proprietari.

Controllare che al momento della consegna la macchina sia dotata dei seguenti componenti:

• Libretto di istruzioni
• Certificado di garanzia
• Etichetta efficienza energetica

Verificare che durante il trasporto la macchina non abbia subito danni. In caso contrario, rivolgersi al Centro Assistenza Tecnica. La mancata osservanza di tale procedura potrebbe compromettere la sicurezza dell'apparecchio.

La chiamata può essere soggetta a pagamento se le cause di malfunzionamento della macchina sono attribuibili a un uso impropero o ad una installatione non corretta.

Nel contattare l'assistenza, comunicare il "Numero di seri" del prodotto, composto da 16 caratteri che si trova nell'adesivo applicato sull'elettrodomestico (zona oblo) e che identifica in modo univoco la macchina.

Indicazioni ambientali

Questo elettrodomestico è marcato conformmente alla Direttiva Europea 2012/19/UE sui Rifiuti da Apparecchiature Elettriche ed Elettroniche (RAEE).

I RAEE contengono sua sostenze inquinant (che possono avere un impatto negativo sull'ambiente) sua materie prime (che possono essere riutilizzate). E' perché necessario sottoporre i RAEE ad apposite operazioni di trattamento, per rimuovere e smaltire in modo sicuro le sostenze inquinanti ed estrarre e riciclare le materie prime. Ogni città hanno giocare un ruolo decisivo nell'assicurare che i RAEE non divertino un problema ambientale; basta seguire quale semplice regola:

i RAEE non vanno mai buttati nella spazzatura indifferenziata;
i RAEE devono essere consegnati ai Centri di Raccolta (chiamatianche isole ecologiche, riciclerie, piattaforme ecologiche...) allevi tidi Comuni o delle Società di igiene urbana; in molte località vieneanche effettuato il servizio di ritiro a domicilio dei RAEE ingombranti.

In molte nazioni, quando si acquista una nuova apparecchiatura, si può conseignerare il RAEE al negotiante, che è tenuto a ritirarlo Gratisamente (ritiro "uno contro uno") a fatto che il nuovo apparecchio sia dello stesso tipo e svolga le stesse funzioni di quello reso.

Indice

1. NORME GENERALI DI SICUREZZA
2. KIT TUBO DI SCARICO
3. VASCHETTA DELL'ACQUA
4. PORTA E FILTRI
5. CONSIGLI PRATICI
6. CONTROLLO REMOTO (hOn)
7. GUIDA RAPIDA ALL'USO
   8.COMANDIE PROGRAMMI
8. RISOLUZIONE PROBLEMI E GARANZIA

1. NORME GENERALI DISICUREZZA

• Questo appearecchio è destinato ad uso in ambienti domestici e simili come per esempio:

• aree di ristoro di negozi, uffici o altri ambienti di lavoro;

• negli agriturismi;
• dai clienti di hotel, motel o altre aree residenziali simili;
• nei bed & breakfast.

Un utilizzo diverso da quello tipico dell'ambiente domestico, come l'uso professionale da parte di experti o di persona addestrate, è esclusoanche dagli ambienti sopra descritti. Un utilizzo non coerente con quello riportato, cui ridurre la vita del prodotto e cui invalidare la garanzia del costruttore. Qualsiasi danno all'apparecchio o ad altri, derivante da un utilizzo diverso da quello domestico (anche quando l'apparecchio è installato in un ambiente domestico) non sare ammesso dal costruttore in sede legale.

• Questo apparecchio può essere utilizzato da bambini di 8 anni e altre e da persone con attività fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e di conoscenza a patto che siano supervisionate o che siano date loro istruzioni

in merito all'utilizzo sicuro dell'apparecchio e che capiscano i pericoli del suo utilizzo. Evitare che i bambini giochino con l'apparecchio o che si occupino della sua pulizia e manutenzione alla supervisione.

• I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con l'apparecchio.
• I bambini di età inferiore a 3 anni devono essere tenuti lontano alla macchina, a meno che non vengano continuamente sorvegliati.

ATTENZIONE

L'uso impropero dell'asciugatrice cui po provocare rischio di incendio.

• Questa macchina è prevista unicamente per uso domestico, ovvero per l'asciugatura di capi e indumenti per la casa.

• Prima di attivare la macchina, accertarsi di averere fatto attendamente e compreso le istruzioni d'uso e di INSTALLazione.
  Non toccare l'asciugatrice con mani o piedi umidi o bagnati.
  Non appoggiarsi al portellone per caricare la macchina; non utilizzato il portellone per sollevare o spostare la macchina.

• Se si presume che la macchina sia guasta, non continuare ad usarla.

• L'asciugatrice non dev'essere usata se sono stati usati prodotti chimici per il lavaggio.

ATTENZIONE

Non utilizzato il prodotto se il filtro antifilace non è correttamente posizionato o risulta danneggiato; il filtron non è ignifugo.

• Evitare che sul pavimento attorno alla macchina si raccolgano filace e pelucchi.

ATTENZIONE

Se è esesto il symbolo indicante il riscaldamento della superficie, quando l'asciugatrice è in funzione la temperatura più assere superiore a 60^ .

• Prima di pulire la macchina, staccare sempre la spina.
• Dopo il ciclo di asciugatura, l'interno del cestello cui si sono molto caldo. Prima di estrarre la biancheria è pertanto opportuno lasciar raffreddare completamente la macchina.

L'ultima parte del ciclo di asciugatura viene fattana senza calore (ciclo freddo) per assicurare che i capi siano lasciati ad una temperatura che non li danneggi.

ATTENZIONE

Mai fermare un' asciugatrice prima della fine del ciclo di asciugatura alla che tutti i capi siano rimossi velocemente e separati in modo che il calore si dissolva.

ATTENZIONE

Durante il trasporto mantenere in posizione verticale l'asciugabiancheria. Se necessario ribaltarla escludivamente nel lato significato in figura.

Se il prodotto è stato ribaltato non correttamente prima di avviarlo attendere almeno 4 ore in modo tale che l'olio possa scorrere nuovamente nel compressore. In caso contrario il compressore può subire danni.

Installazione

Non installare il prodotto in luoghi freddi o dove vi sia il rischio di formazione di ghiaccio. Alla temperatura di congelamento dell'acqua il prodotto potrebbe non funzionare correttamente. Se l'acqua del circuito idraulico ghiaccia sono possibili danni a componenti quali: valvole, pompe, tubi. Per garantire le prestazioni del prodotto la temperatura della stanza deve essere compresa tra +5^ e +35^ . Nel caso l'asciugatrice venga utilizzata in ambienti conasse temperature (tra +2^ e +5^ ) è possibile che capitino fenomeni di condensazione e di piccole perdite d'acqua sul pavimento.

• Nei casi in cui l'asciugatrice è installata sopra una lavatrice, è necessario utilizzato un kit di sovrapposizione. Non tutte le lavatrici sono adatte a una tale installazione. Il kit di sovrapposizione deve essere fornito dal centro assistenza. Insieme al kit di sovrapposizione vengono inoltre forniti le istruzioni per l'installazione e gli eventuali attachchi di fissaggio.

• EVITARE ASSOLUTAMENTE d'installare la macchina vicino ai tendaggi.

• L'apparecchio non deve essere installato dietro una porta richiudibile a chiave, una porta scorrevole o una porta concerniera sul lato opposto a quello dell'asciugatrice che impedirebbe la completeness apertura dello sportello.

• Ai fini della sicurezza personale è esseniale che l'asciugatrice venga installata correttamente. In caso di dubbi sull'infallazione, rivolgersi al Servizio Assistenza.
• Una volta posizionata la macchina, si dovrebbe procedere alla regolazione dei piedini, per garantire una perfetta messa in bolla.

Modifica del lato di aperture dell'oblò

• Prima di iniziare, scollegare l'asciugatrice alla presa.

• Prestare attenzione nel maneggiare le parti per evitare di graffiare la vernice.

• Disporre di una superficie di lavoro antigraffio per gli oblo.

• Strumenti necessari: Cacciavite a testa TORX-T20.
• Durante la procedura, non spostare l'asciugatrice fino al completamento delle operazioni di modifica del lato di aperture dell'oblò.

• Le presenti istruzioni si riferiscono alla sostituzione delle cerniere dal lato destro al lato sinistro. Se si desidera riportare le cerniere sul lato destro, seguire le stesse istruzioni e invertire tutti i riferimenti da sinistra a destra.

• Rimuovere il gruppo oblo
  Apriere l'oblò. Rimuovere le due viti che fissano il gruppo cerniera/oblò all'asciugatrice.

• Rimuovere e ruotare la parte interna dell'oblo

Rimuovere i tre adesivi e le viti poste vicino alla cerniera. Successivamente, rimuovere gliotto adesivi che coprono le viti e rimuovere le otto viti che fissano la parte interna dell'oblo alla parte esterna.

Smontare la parte interna dell'oblo e ruotarla di 180^

Rimuovere la vite sotto l'asta di centraggio e riposizionarla sul lato opposto (180^) . Serrare la vite per fissare l'asta di centraggio.

1. Ruotare e sostuire l'oblo centrale trasparente in plastica.

Rimuovere l'oblo centrale trasparente in plastica e ruotarlo di 180^

1. Rimontare la parte interna dell'oblo

Reinstallare la parte interna dell'oblo nella parte esterna utilizzato le otto viti e gli adesivi adoperati precedentamente.

1. Rimuovere, ruotare e sostuire la serratura dell'oblò e la piastra di livellamento

Rimuovere le due viti che fissano la piastra di livellamento e una vite della serratura dell'oblò, spingere verso il basso ed estrarre la serratura, ruotarla di 180^ e installarla sul lato opposto utilizzato le tre 3 viti adoperate precedentamente.

1. Ruotare e sostituire il gruppo cerniera/oblò

Ruotare il gruppo cerniera/oblò e avvitarlo sull'asciugatrice.

Collegamento elettrico e prescrizioni di sicurezza

• I dati elettrici (tensione di alimentazione e potenza assorbita) sono riportati nella targhetta dati apposta sul prodotto.

• Assicurarsi che l'impiano elettrico sua provvisto di messa a terra, che la presa di corrente sua conforme alle normative nazionali e che la spina e la presa di alimentazione corrispondano.

ATTENZIONE

L'apparecchio non devesse alimentato tramite un dispositivo di commutazione esterno, come un temporizzatore, o connesso ad un circuito che viene regolarmente acceso e spento.

Non utilizzato adattatori, connettori multiplie o prolunghe.
- La spina deve essere accessibile per la disconnessione dopo l'infallazione dell'apparecchio.
Non insere la spina nella presa e non accendere la macchina finché l'infallazione non sare stata completata.
Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un techniciano dell'assistenza o da personale qualificato, per evitare rischi.

Ventilazione

• Il locale in cui viene installata l'asciugatrice deve essere adeguatamente ventilato onde

evitare che i gas provenienti da apparecchiature funzionanti con altri combustibili, comprese fiamme libere, siano aspirati nel locale dove l'asciugatrice è in funzione.

Installare il retro della macchina vicino al muro o ad una parete verticale.
- Ci deve essere uno spazio di almeno 12 mm tra la macchina e qualsiasi ostruzione. Le prese di entrata o uscita dell'aria devono essere tenute lontane da ostacoli.
- Assicurarsi che nessun tappeto ostruisca la base della macchina né i condotti di ventilazione.
- Rimuovere tempestivamente eventuali oggetti caduti, diaestro/sotto la macchina in quanto potrebbero ostruire le prese e gli sfiati dell'aria.
Non scaricare l'aria nella canna fumaria utilizzata per lo scarico di fumi provenenti da attrezzature funzionanti a gaso altri combustibili.
- Controllare periodicamente che attorno all'asciugatrice vi sia una Buona circolazione d'aria, evitando possibili accumuli di polvere e filace.

• Controllare frequently il filtrò antifilacce e, se necessario, pulirlo.

La Biancheria

• Leggere attendamente le etichette con le istruzioni di lavaggio per conoscere le caratteristiche dell'asciugatura idonea.
  Gli ammorbidenti o prodotti similii dovrebbero &&e sereutilizzati come specificato nelle rispettive istruzioni.
• Non asciugare capi non lavati nell'asciugatrice.
  Gli indumenti devono essere introdotti nell'asciugatrice solo dopo essere stati opportunamente centrifugati in lavatrice o strizzati a mano.
• EVITARE di caricare nel cestello indumenti alla gocciolanti.

ATTENZIONE

In determinate circostanze, i materiali in gomma posso n o essere soggetti ad autocombustione se riscaldati. Articoli in gommapiuma (lattice), cuffie da doccia, tessuti impermeabili, articoli in caucci e vestiti o cuscini imbotti con gommapiuma NON VANNO asciugati nell'asciugatrice.

ATTENZIONE

Evitare di asciugare articoli trattati con prodotti di pulizia a secco.

• EVITARE ASSOLUTAMENTE di asciugare tende in fibra di vetro. La contaminazione dei capi con le fibre di vetro cui infatti dar luogo a fenomeni d'irritazione cutanea.
• I capi che sono stati macchiati con sostanse come olio da cucina, acetone, alcol, petrollio, cherosene, smacchiatori, acquaragia, cere e sostanse per rimuovere le cere dovrebbero essere lavati in acqua calda con una quantità extra di detergente prima di essere asciugati nell'asciugatrice.
• Rimuovere tutti gli oggetti dalle tasche come accendini e fiammiferi.
• Controllare accuratamente che nelle tasche degli indumenti da asciugare non siano presenti ascendini o fiammiferi ed EVITARE ASSOLUTAMENTE l'uso di prodotti infiammabili in prossimità della macchina.
  Massimo carico di asciugatura: vedere etichetta energetica.
• Per ulteriori informazioni sul prodotto o per consultare la scheda tecnica fare riferimento al除去 internet del produttore.

ATTENZIONE

Rischio di incendio / Materiali inflammabili.

• L'apparecchio contiene l'R290, un gas refrigerante eco-sostenibile, ma infiammabile. Tenere fonti di ignizione e fiamme libero lontano dall'apparecchio.
• Controllare che non vi siano danni visibili sull'apparecchio. Non mettere in funzione l'apparecchio se danneggiato.
• Se si dovessero presentare problemi di qualsiasi tipo, contattare il proprio rivenditore specializzato oppure il nostro servizio di assistenza clienti.

ATTENZIONE

Assicurarsi che le aperture sull'apparecchio e per i modelli da incassoanche quale nel vano di installmentone non siano ostruite.

ATTENZIONE

Non danneggiare il circuito refrigerante.

• Qualsiasi riparazione o intervento sull'apparecchio deve essere eseguito unicamente da un servizio di assistenza autorizzato.
• Uno smaltimento scorretto più provocare incendi o essere causa di avvelenamenti.
• Smaltire l'apparecchio in modo corretto e non danneggiare i tubi per la circolazione del gas refrigerante.

2. KIT TUBO DISCARICO

Per evitare di dover svuotare il recipiente dell'acqua al termine di ciascun ciclo di asciugatura, l'acqua normalmente raccolta cui èssere scaricata direttamente in un tubo di scarico dell'acqua di rifiuto (lo stessosystema di scarico dei lavandini ad uso domestico). Le leggi locali sugli impianti idrici vietano il collegamento ad un systema di scarico in superficie. Il systema con il tubo di scarico dell'acqua di rifiuto deve essere situato accanto all'asciugatrice.

II kit contiene: 1 tubo flessibile, 1 tappo.

ATTENZIONE

Spagnere e togliere la spina dell'asciugatrice alla presa di alimentazione elettrica prima di eseguire qualsiasi operazione.

Il tubo deve essere connesso ad un sistema di scarico dell'altezza massima di 85 cm rispetto alla base dell'asciugatrice (fig. 1).

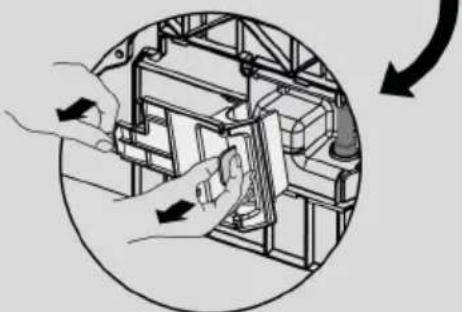

Montaggio del kit tubo di scarico

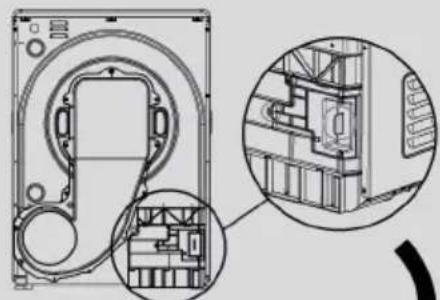

1. Ilsystemadi scarico dell'acqua di condensa è situato nella parte posteriore della macchina in basso a destra (fig.2).
2. Rimuovere il coperchio (fig. 3).

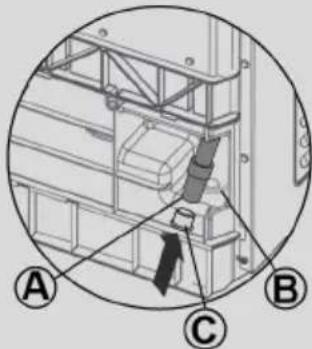

3. Scollegare il tubo (A) dal raccordo (B) tirandolo versus l'alto. Richiudere il tubo estratto con il tappo (C) fornito con il kit (fig. 4).

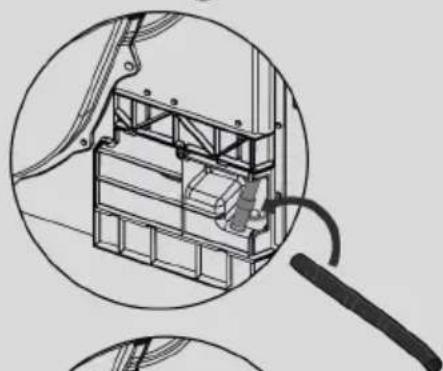

4. Collegare il tubo flessibile del kit nel raccordo (B) assicurandosi di averlo inserito saldamente (fig. 5-6).

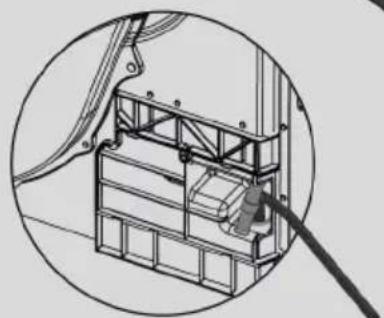

Una volta che la macchina è in posizione, verificare che il tubo flessibile non si pieghi quando si riposizione l'asciugatrice.

①

(2)

(3)

(4)

(5)

(6)

3. VASCHETTA DELL'ACQUA

L'acqua prelevata alla biancheria durante il ciclo di asciugatura viene raccolta in un serbatoio. Quando questo è piano, una spia avvisera che il serbatoio DEVE essere svuotato (si consiglia comunique di svuotarlo dopo agli ciclo di asciugatura).

Nei primi cicli, quando la macchina è nuova, si raccoglie.poca acqua in quanto si riempie prima il serbatoio interno.

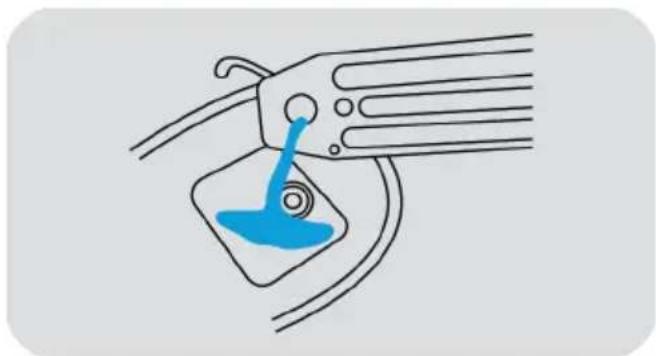

Svuotare il serbatoio dell'acqua

Durante il funzionamento, il vapore viene condensato in acqua che viene raccolta nel serbatoio dell'acqua. Dopo agli ciclo di asciugatura, svuotare il serbatoio dell'acqua.

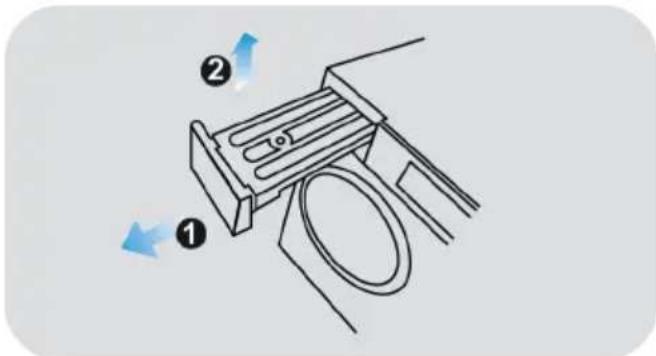

1. Estrarre il serbatoio dell'acqua alla sua sede.

1. Svuotare il serbatoio dell'acqua.

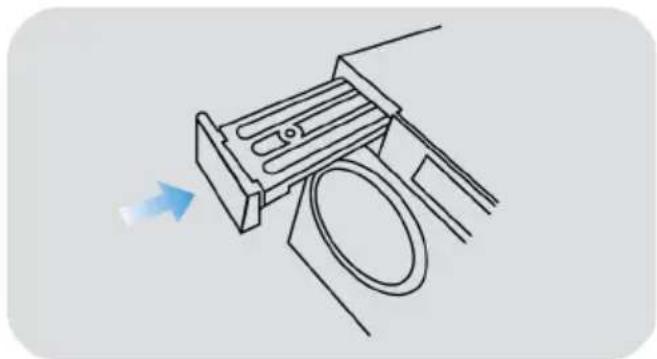

1. Reinstallare il serbatoio dell'acqua nell'asciugatrice.

ATTENZIONE

Non utilizzato l'acqua per nessun tipo di bevanda o lavorazione degli alimenti.

SOLO PER MODELLI DOTATI DEL KIT TUBO DI SCARICO

Se c'è uno scarico vicino all'asciugatrice, si cui usare l'apposto kit per far scaricare costamente l'acqua raccolta alla macchina. Cosi facendo si evitera di svuotare il serbatoio dell'acqua.

4. PORTA E FILTRI

Porta

• Tirare la maniglia per aprire lo sportello.
  Per avviare la macchina, richiudere la porta e premere il tasto di avvio programma.

Luce interna del cestello

Quando I'elettrodomestico è acceso e l'oblo è aperto, la luce del cestello rimane accesa.

ATTENZIONE

Quando l'asciugatrice è in funzione, il cestello e la porta possono essere MOLTO CALDI.

Filtri

I filtri intasati possono allungare il tempo di asciugatura e causare danni con seguenti costosi interventi di pulizia.

Ai fini della massima efficacia della macchina, prima di agli ciclo di asciugatura è essenziale verificare la pulizia di tutti i filtri.

ATTENZIONE

Nonutilizzare l'asciugabiancheria senza i filtri.

Spia di pulizia filtri antifilace ehetto in spugna

La spia si accende in modalità fissa per segnalare la necessità di pulire i filtri antifilacce ed in modalità lampeggiante per segnalare la necessità di pulire il filtro in spugna.

Se la biancheria non si asciuga, verificare che i filtri non siano intasati.

Se si puliscono i filtri sotto l'acqua, ricordarsi di asciugarli.

Pulizia dei filtri antifilacce

1. Estrarre in sequenza i due filtri A e B, tirandoli verso l'alto, come molto in figura.

1. Apriere i filtri.

1. Rimuovere delicatamente le filaccce da entrambi i filtri con la punta delle dita o aiutandosi con uno spazzolino morbido, un panno o sotto un getto d'acqua.

1. Richiudere entrambi i filtri ricollocandoli all'interno della porta, assicurandosi che siano posizionati bene in sede.

ATTENZIONE

Prima di reinserire i filtri assicurarsi che non vi siano residui di lanugine all'interno del vano; in caso contrario rimuoverli con un'aspirapolvere.

ATTENZIONE

Pulire i filtri antifilace prima di effettuare agli ciclo.

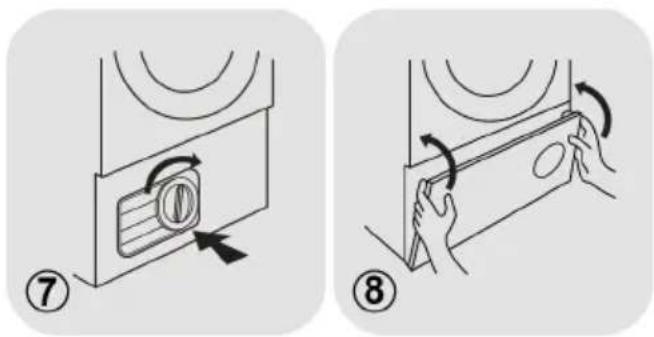

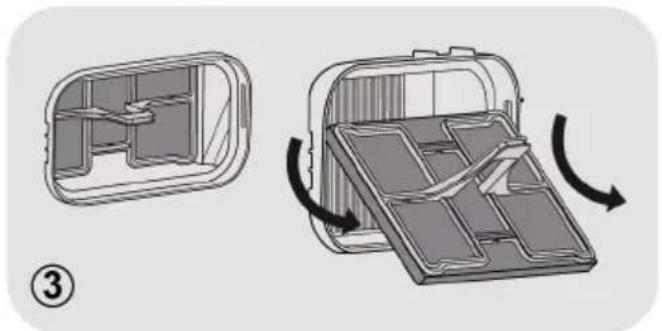

Pulizia del filtro in spugna

1. Rimuovere lo zoccolo.
2. Girare in senso antiorario la maniglia e rimuovere il coperchio.

1. Rimuovere delicatamente il telaio del过滤 in spugna.

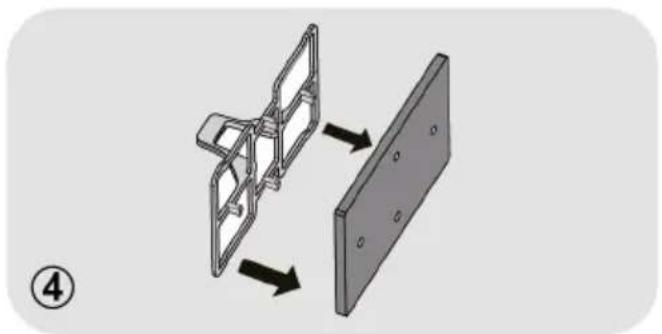

1. Rimuovere delicatamente la spugna dal telaio.

1. Lavare la spugna tenendola sotto l'acqua corrente girandola in modo da eliminare residui o lanugine. Strizzare la spugna e rimontarla accuratamente sul telaio.

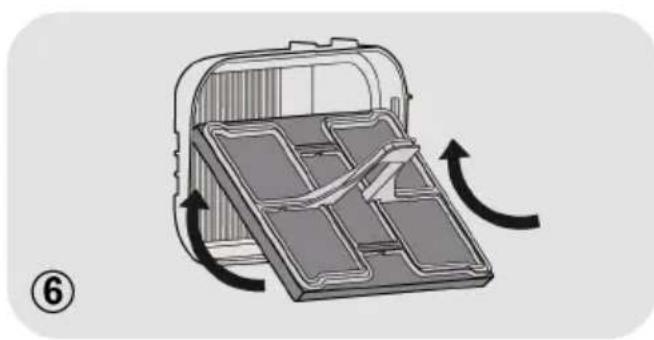

1. Rimontare il telaio del filtrin spugna assicurandosi che sia nella posizione corretta.

1. Rimontare il coperchio assicurandosi che sua nella posizione corretta. Ruotare la maniglia in senso orario per bloccare il coperchio.
2. Rimontare lo zoccolo.

ATTENZIONE

Non toccare le lamelle dietro il telaio del filtro in spugna a mani nude, per evitare lesioni.

ATTENZIONE

Pulire il filtrlo in spugna agli sei meso o all'accensione della spia filtri in modalità lampeggiante.

5. CONSIGLI PRATICI

Prima di utilizzato l'asciugatrice per la primaolta:

• Leggere attendamente il presente libretto d'istruzioni.
• Togliere tutti gli articoli presenti all'interno del cestello.
• Pulire l'interno del cestello e il portellone con un panno umido in modo da eliminare l'eventuale polvere depositata durante il trasporto.

Preparazione dei capi

Verificare che la biancheria da asciugare sua idonea per l'asciugatura meccanica, come individato dai symboli sull'etichetta di lavaggio dei vari articoli. Controllare che le chiusure siano chiuse e le tasche vuote. Girare i capi con il rovescio all'esterno. Introduire i capi nel cestello uno ad uno, in modo che non si aggrovigliino.

Evitare di asciugare

Articoli di seta, calze di nylon, ricami delicati, tessuti con decorazioni metalliche, indumenti con guarnizioni in PVC o in pelle.

ATTENZIONE

Evitare di asciugare articoli preventivamente trattati con prodotti di pulizia a secco o capi in gomma (pericolo d'incendio o esplosione).

Durante gli ultimi 15 minuti (approssativamente) i capi sono sempre asciugati con aria fredda.

Risparmio energia

Introduire nell'asciugatrice solo biancheria accuramente strizzata a mano o centrifugata a macchina. Quanto più

asciutta è la biancheria, tanto più rapido è il tempo richiesto per l'asciugatura, con seguente risparmio di consumo elettrico.

COSA FARE SEMPRE

• Cercare sempre di far lavorare la macchina a pieno carico di biancheria: si risparmia tempo ed elettricità.
• Prima di agli ciclo di asciugatura verificare SEMPRE che i filtri siano puliti.

COSA NON FARE MAI

Non superare mai il peso massimo: si perde tempo e si consuma più elettricità.
- Evitare di caricare capi alla gocciolanti: si rischia di rovinare la macchina.

Selezionare la biancheria nel modo seguente

In base ai symboli delle etichette di lavaggio

Le etichette di lavaggio sono apposte sul collo o sulle cuciture interne:

Articolo idoneo per l'asciugatura meccanica.

Asciugatura ad alta temperatura.

Solo asciugatura a bassa temperatura.

Articolo non idoneo all'asciugatura meccanica.

Se il capo è sprovvisto di etichetta di lavaggio, si delve presumere che non sia idoneo all'asciugatura meccanica.

In base al quantitativo ed alla pesantezza

Se il carico è superiore alla capacité della macchina,分开are i capi in base alla pesantezza (p. es.,separate gli asciugamani alla biancheria leggera).

In base al tipo di tessuto

Articoli di cotone/lino: Asciugamani, jersey di cotone, biancheria da tavola/letto.

Articoli sintetici: Camicette, camicie, tute ecc. in poliestere o poliammide e misti cotone/sintetici.

ATTENZIONE

Non sovraccaricare il cestello, in quanto i capi ingombranti, a caldo, possono superare il carico massimo consentito (per esempio sacchi aelo e piumoni).

Pulizia dell'asciugatrice

• Si consiglia di pulire i filtri antifilacecco dopo anni ciclo di asciugatura.
• Nei modelli dotati di serbatoio di raccolta dell'acqua, si consiglia di svuotarlo dopo anni ciclo di asciugatura.
• Dopo l'uso, pulire l'interno del cestello e lasciare aperto il portellone per un certo periodo di tempo in modo che circoli aria e si asciughi.

• Pulire l'esterno della macchina e il portellone con un panno morbido.

• NON usare spugnette abrasive né prodotti di pulizia.
  Per evitare che si accumuli della lanuggine e che l'oblo abbia dificoltà ad aprirsi/chiudere, a fine di agli ciclo d'asciugatura pulire con un panno umido la parte interna dell'oblo e la guarnizione.

ATTENZIONE

Il cestello, il portellone e il carico possono essere molto caldi.

ATTENZIONE

Prima di procedere alla pulizia, disattivare sempre la macchina e staccare la spina della presa a muro.

ATTENZIONE

Per i dati elettrici vedere la targhetto dei dati posta sul davanti del mobile della macchina (con portellone aperto).

6. CONTROLLO REMOTO (hOn)

Questo appearecchio è equipaggiato di technologia Wi-Fi che consente il controllo da remoto della macchina tramite App.

ASSOCIAZIONE ELETTRODOMESTICO SU APP

• Scaricare l'App hOn sul proprio dispositivo inquadrando il seguente codice QR:

L'App è disponibile sia per dispositivi conistema operativo Android che per iOS, sia per tablet che per smartphone.

Per scopire tutti i dettagli delle funzioni Wi-Fi, esplora i menu dell'App accedendo in modalità DEMO.

La frequenza della rete Wi-Fi domestica deve essere impostata sulla banda a 2,4 GHz. Non è possibile configurare la macchina se la rete di casa è impostata sulla banda a 5 GHz.

• Aprire l'App, create il profilo utente(o fare il login segia创建工作 in precedenza) e associare l'elettrodomestico seguendo leindicazioni sul display del dispositorio.

ABILITAZIONE CONTROLLO REMOTO

• Verificare che il router sia acceso, e collegato a Internet.

• Caricare la biancheria, chiudere l'oblo.

• Ruotare la manopola programmi in posizione APP Control: i tasti del pannello comandi vengono disabilitati.

• Aprire l'App e procedere con l'avvio del ciclo. Al termine, spegnere la macchina.

DISABILITAZIONE CONTROLLO REMOTO

Per uscire alla modalità CONTROLLO REMOTO durante un ciclo, ruotare la manopola programmi in una posizione differente da APP Control. Il pannello comandi dell'apparecchio torna ad essere operativo.
- Con oblo chiuso, ruotando la manopola in posizione APP Control, si potra tornare ad averere il controllo della macchina da App. L'eventuale ciclo in esecuzione proseguirà.

Con oblo aperto, il CONTROLLO REMOTO sare disabilitato. Per abilitarlo nuovamente, chiudere l'oblo, ruotare la manopola programmi in una posizione differente da APP Control e selezionarlo nuovamente.

7. GUIDA RAPIDA ALL'USO

1. Aprire la porta e caricare la biancheria nel cesto. Assicurarsi che i capi non si incastrino nella porta.
2. Chiudere gentilmente la porta fino a sentire un "click".
3. Accendere l'elettrodomestico premendo il pulsante ON/OFF.
4. Selezionare il programma di asciugatura desiderato ruotando il selettore programmi.
5. Premere il pulsante di avvio programma L'asciugabiancheria partirà automaticamente.
6. Se si après la porta durante il ciclo per controllare la biancheria, è necessario successivement richiudere la porta e premere il pulsante di avvio programma, il ciclo di asciugatura ricomincera nuovamente.
7. Quando il ciclo è prossimo alla fine, inizia una fase di raffreddamento. I capi vengono asciugati con aria fredda al fine di raffreddarli.
8. A seguito della fine del ciclo, il cesto effettuerà delle rotazioni ad intermittenza per minimizzare le pieghe. Continuera fino a quando l'asciugabiancheria verrà spenta o la porta verrà aperta.

Non après la porta durante i cicli di asciugatura automatici per ave un'asciugatura sempre efficace.

Dati tecnici

Potenza Assorbita / Ampere fusibile / Tensione: vedere targhetto dati. Carico massimo: vedere etichetta energetica. Efficienza Energetica: vedere etichetta energetica.

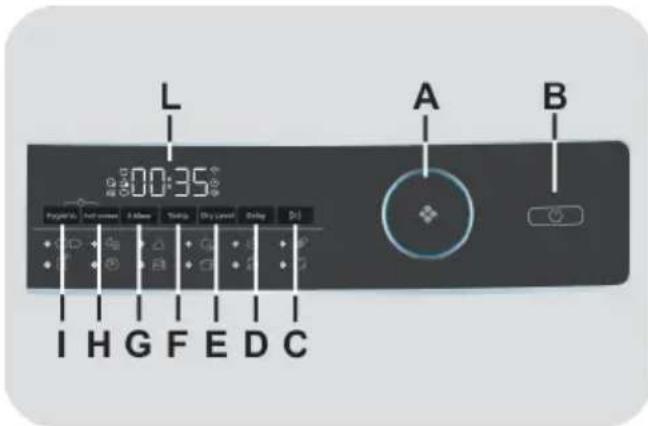

8. COMANDI E PROGRAMMI

A SELETTORE PROGRAMMI (manopola)
B Pulsante ON/OFF
C Pulsante START/PAUSA
D Pulsante PARTENZA RITARDATA
E Pulsante LIVELLO ASCIUTTO
F Pulsante TEMPERATURA
G Pulsante I-TIME
H Pulsante ANTIPIEGA
I Pulsante HYGIENIC
L DISPLAY
H+1 BLOCCOBAMBINI
E+F SUONO ON/OFF

ATTENZIONE

Non toccare i pulsanti nelle inseisce la spina perché l'elettrodomestico effettua la calibrazione dei sistemi nei primi secondi: toccando i pulsanti, l'elettrodomestico non potrebbe funzionare correttamente. In caso ciò accada,togliere la spina e ripetere l'operazione.

SELETTORE PROGRAMMI

Ruotando il selettore programmi in entramble le direzioni è possibile selezionare il programma di asciugatura desiderato.

Pulsante ON/OFF

Premere quello pulsante per accendere o spegnere l'elettrodomestico (ricordarsi di scollegare l'elettrodomestico quando lo si spegne).

Pulsante START/PAUSA

Chiudere I'oblo PRIMA di premere il pulsante START/PAUSA.

• Per avviare il ciclo selezionato con i parametri preimpostati, premere START/ PAUSA. Quando il programma è in esecuzione, il display visualizzera il tempo mancante al termine del programma.
• Inoltre, se si desidera modificare il programma scelto, premere i pulsanti delle opzioni desiderate, modificare i parametri predefiniti e quindi premere il pulsante START/PAUSA per avviare il ciclo.

Possono essere selezionate solo le opzioni compatibili con il programma impostato.

• Dopo aver acceso l'elettrodomestico, attendere quale secondo affinché il programma si avvii in esecuzione.

DURATA DEL PROGRAMMA

• Quando si selezione un programma, il display visualizza automaticamente la durata del ciclo, che cui variate a seconda delle opzioni selezionate.
• Una volta avviato il programma si è costamente informati del tempo rimanente alla fine del ciclo di asciugatura.
• L'elettrodomestico calcola il tempo alla fine del programma selezionato sulla base di un carico standard; durante il ciclo l'elettrodomestico corregge il tempo in base al livello di umidità del carico.

FINE DEL PROGRAMMA

Sul display comparirà la scritta "END" e rimarra fissa per 2 minuti al termine del programma, quando l'elettrodomestico si spegnerà automaticamente.

Il pulsante ON/OFF (ACCENSIONE/ SPEGNIMENTO) deve SEMPRE essere premuto alla fine del ciclo di asciugatura per poter selezionare un nuovo ciclo.

MESSA IN PAUSA DELL'ELETTRODOMESTICO

• Tenere premuto il tasto START/PAUSA per circa 2 secondi (la visualizzazione del tempo residuo lampeggerà perindicare che I'elettrodomestico è in pausa).
• Premere nuovamente il pulsante START/ PAUSA per riavviare il programma dal punto in cui era statoMESSO in pausa.

ANNULLAMENTO DEL PROGRAMMA IMPOSTATO

Per annullare il programma è necessario specnere l'elettrodomestico.

In caso di interruzione dell'alimentazione elettrica durante il funzionamento dell'elettrodomestico, al ripristino dell'alimentazione, premendo il tasting START/PAUSA, l'elettrodomestico ripartirà dall'inizio della fase in cui si trovava al momento dell'interruzione dell'alimentazione.

Pulsante PARTENZA RITARDATA

• Questo pulsante consente di ridardare l'inizio del programma da 30 minuti a 24 ore in intervalli di 30 minuti. Il ritardo selezionato viene visualizzato sul display.
• Dopo aver premuto il pulsante START/PAUSA il tempo visualizzato viene diminuito di minuto in minuto.

Se si après l'oblò con la partenza ridardata impostata, dopo aver richiuso l'oblò premere nuovamente start per riprendere il conteggio del tempo.

Pulsante LIVELLO ASCIUTTO

Questo pulsante consente di impostare il livello di asciugatura desiderato. Sul display vengono visualizzate le opzioni seguenti:

H-1 Pronto Stiro: lascia i capi leggermente umidi per facilitare la stiratura.
H-2 Pronto da indossare: il capo è pronto da appendere.
H-3 Armadio: per il bucato che può essere subito riposto.

Pulsante TEMPERATURA

Questo pulsante viene impostato per regolare la temperature di asciugatura in base alle esigenze personali o ai requisiti degli utenti. Sono disponibili 3 livelli, visualizzati nel modo seguente:

L-3 Alta temperatura.
Media temperature.
Bassa temperatura.

Pulsante I-TIME

• Questa funzione è pensata per consentire agli utenti di regolare la durata del ciclo in base alle esigenze personali (può essere utilizzata solo con alcuni programmi, come indicate nella tabella dei programmi).
• La pressione progressiva aumento la durata in intervalli di 10 minuti. Dopo esta selezione, per ripristinare il funzionamento dell'asciugatura automatica è necessario spegnere l'asciugatrice.

In caso di incompatibilità, la spia luminosa passa a indicate il programma A TEMPO.

Pulsante ANTIPIEGA

La funzione ANTIPIEGA è pensata per rimuovere le pieghe dai capi. Al termine del ciclo di asciugatura, la rotazione del cestello contribuisce allo stiramento dei capi; in tal modo dimenticare il bucato nell'asciugatrice non è più una preoccupazione. Al termine del ciclo di asciugatura, se era stata precedentamente selezionata la funzione ANTIPIEGA, la spia si accende. Il cestello mantiene la rotazione per altri 6 ore con ventilazione a freddo.
Per interrompere i movimento premere il pulsante ON/OFF. Questa funzione è utile quando non è possibile prelevare subito il bucato dall'asciugatrice.

Pulsante HYGIENIC*

La funzione HYGIENIC è progettata per rimuovere batteri, acari e virus dagli indumenti ad alla temperatura. La funzione HYGIENIC costituisce il ciclo perfetto da utilizzato se si desidera rimuovere i cattivi odori dal bucato e lisciare le pieghe. Questo ciclo può rinfrescare rapidamente i capi di cui si ha bisogno, garantendo il miglior compromesso tra tempo e prestazioni di asciugatura. Dop o aver selezionato la funzione HYGIENIC, quello pulsante manterrà la luce accesa per tutte la durata del ciclo.

• Se si desidera selezionare questa opzione, premere una volta il pulsante HYGIENIC. La funzione è disponibile solo durante la selezione del programma. Questa opzione sovrascrive il programma selezionato con un programma dedicato.

• Se si desidera deselezionare l'opzione HYGIENIC, premi il pulsante HYGIENIC. Quando si deseleziona l'opzione, l'elettrodomestico visualizzera nuovamente il nome del programma originale.

• Certificate BAF

BLOCCO BAMBINI

• Premendo contemporaneamente i pulsanti "H" e "I" per circa 3 secondi, l'elettrodomestico permette di bloccare i tasti. In quello modo, è possibile evitare di apportare modifiche accidentali o indesiderate se un pulsante sul display viene premuto accidentally durante un ciclo.
  Il blocco dei tasti cui po èssere annulato semplicamente premendo di nuovo i due pulsanti contemporaneamente.
  In caso di aperture dell'oblo con BLOCCO BAMBINI attenuato, il ciclo si interrompe ma il blocco viene mantenuto: per riavviare il ciclo, è necessario rimuovere il blocco e premere nuovamente START/PAUSA.
  BLOCCO BABBINI puo essere modificato in qualsiasi momento del ciclo.

SUONO ON/OFF

Il cicalino è progettato per avvisare gli utenti mediante un suono. Il cicalino è disattivato di default. Per attivare la funzione del cicalino premere contemporaneamente i pulsanti "E" e "F" per circa 3 secondi.

• La funzione del cicalino può essere annullata esplicamente premendo di nuovo i due pulsanti contemporaneamente.

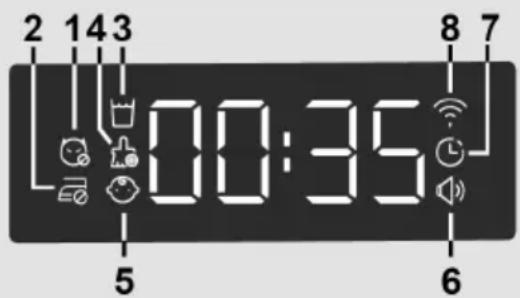

DISPLAY

Il display visualizza il tempo rimanente per l'asciugatura, il tempo di ritardo in caso di selezione della partenza ridardata e altre impostazioni di notifica.

1) INDICATORE LUMINOSO HYGIENIC

L'indicatore luminoso indica la selezione della corrispondente opzione.

2) INDICATORE LUMINOSO ANTIPIEGA

L'indicatore luminoso indica la selezione della corrispondente opzione.

3) INDICATORE LUMINOSO SVUOTAMENTO SERBATOIO ACQUA

Si accende per ricordare di svuotare il serbatoio dell'acqua.

Dopo agli ciclo di asciugatura, svuotare il serbatoio dell'acqua.

4) INDICATORE LUMINOSO PULIZIA FILTRI ANTIFILACCE E FILTRO IN SPUGNA

Si accende per ricordare di pulire i filtri prima di utilizzato l'elettrodomestico: l'indicatore si accende in modalità fissa per segnalare la necessità di pulire i filtri antifilaccce ed in modalità lampeggiante per segnalare la necessità di pulire il filtro in spugna.

5) INDICATORE LUMINOSO BLOCCOBABBINI

L'indicatore luminoso indica che i tasti sono bloccati.

6) INDICATORE LUMINOSO SUONO ON/OFF

L'indicatore luminoso indica se il cicalino è attenuato.

7) INDICATORE LUMINOSO PARTENZA RITARDATA

L'indicatore luminoso indica la selezione della correspondente opzione.

8) INDICATORE LUMINOSO Wi-Fi

Sui modelli dotati di Wi-Fi, indica lo stato della connessione. L'indicatore può presentarsi:
- ACCESO FISSO: controle remoto attivo.
- LAMPEGGIANTE LENTO: controllo remoto disattivo.
- LAMPEGGIANTE VELOCE PER 3 SECONDI, POI SPENTO (ripetutamente): l'elettrodomestico non riesce a connettersi alla rete Wi-Fi domestica o non è ancora stato associato all'App.
- LAMPEGGIANTE LENTO PER 3 VOLTE, POI SPENTO PER 2 SECONDI: reset della rete Wi-Fi (durante l'associazione con l'App).
- ACCESO PER 1 SECONDO, POI SPENTO PER 3 SECONDI: lo sportello è aperto. Non è possibile attivare il controllo remoto.

Guida ad una corretta asciugatura

Il ciclo standard COTONE ( ) è quello a maggior efficienza energetica e il più adatto per un'asciugatura di un normale bucato bagnato in cotone.

Massima capacità di asciugatura
Cotone	Massima capacità dichiarata
Sintetici Max. 4 kg

Informazioni per test di lavoratorioio

EN 61121 - Programmi da usare:

COTONE ASCIUTTO (COTONE -Pronto da indossare)
- COTONE ASCIUTTO DA STIRARE (COTONE - Pronto Stiro)
- TESSUTI DELICATI - SINTETICI (SINTETICl - Pronto da indossare)

Pulire i filtri antifilace prima di effettuare agli ciclo.

Pulire il filtro in spugna agli sei mesi o all'accensione della spia filtri in modalità lampeggiante.

La reale durata del ciclo di asciugatura dipende dal livello di umidità di partenza del carico a causa della velocità di centrifuga, dal tipo e alla quantità del carico, alla pulizia dei filtri e alla temperatura ambientale.

Quando si asciuga un carico completo utilizzato il programma Cotone, scaricare l'acqua di condensa esternamente collegando il tubo di scarico (secondo le istruzioni nel corrispondente capitolo).

Tabella programmi

		○KG				TEMPORAL ASCIUGATURA	OPZIONI SELECTIONABILI
							Hygienic	Anti-crease	i-time	Temp.	Dry Level	Delay
		8	9	10	11	Min.	Hygienic	Antiplegia	i-time	Temperatura	Livello Asciutto	Partenza ristadata
○	Cotone*	8	9	10	11	150	✓	✓	A tempo	✓	✓	✓
○	Misti	4	4	4	114		✓	✓	A tempo	✓	✓	✓
○	Sintetici	4	4	4	100		-	✓	A tempo	✓	✓	✓
○	Rapidò	1	1	1	30		-	✓	A tempo	✓	-	✓
○	A tempo	8	9	10	11	20	-	✓	✓	✓	-	✓
○	Delicati	2	2	2	100		-	✓	A tempo	✓	✓	✓
○	APP Control	-	-	-	-		-	-	-	-
○	Lana	1	1	1	70		-	-		✓	-	✓
○	Asciugamani	6	6	6	150		✓	✓	A tempo	✓	✓	✓
○	Piumone	-	-	-	250		-	✓	A tempo	✓	-	✓
○	Sports	4	4	4	86		✓	✓	A tempo	✓	✓	✓
○	i-Refresh	1	1	1	1	10	-	-		✓	✓	✓

• Impostazione del programma di prova EN 61121, si raccomanda di scaricare l'acqua di condensa all'esternoattraverso il tubo di scarico durante l'asciugatura a pieno carico con il programma Cotone (Pronto da indossare).

In tal modo si eviterà di dover svuotare il serbatoio dell'acqua durante il programma.

Descrizione programmi

Per asciugare diversi tipi di tessuti e colori, l'asciugatrice dispone di programmi specifici per soddisfare agli esigenza di asciugatura (vedi la tabella dei programmi).

Cotone

Il programma Cotone (Pronto da indossare) è il programma più efficente in termini di consumo energetico. Adatto per capi in cotone. I valori riportati sull'etichetta energetica sono riferiti a questo programma.

Misti

Nuovo ciclo innovativo per asciugare diversi tipi di tessuti contemporaneamente.

Sintetici

Per asciugare tessuti sintetici che necessitano di un trattamento accurato e specifico.

Rapido

Un ciclo breve che permette di averere indumenti pronti in breve tempo. Perfetto per rimuovere l'umidità residua da piccole quantità di capi leggeri in fibra chimica c cotone.

A tempo

Specificamente progettato per diversi tipi di tessuti. Gli utenti sono liberi di decidere il tempo di asciugatura in completing autonomia.

Delicati

Ciclo progettato per asciugare tessuti delicati che necessitano di un trattamento accurato e specifico.

APP Control (hOn)

Posizione da selezionare perabilitare/disabilitare il controllo remototramite App, via Wi-Fi. In tal caso, la partenza del ciclo avverrà mediante i comandi stessi dell'App.

Maggiori dettagli nel capitolo CONTROLLO REMOTO (hOn).

Lana

Per capi in lana: il programma più essere utilizzato per asciugare fino a 1 kg di biancheria (circa 3 maglioni). Si consiglia d'rovesciare i capi prima di asciugarli. I tempo più variate a seconda delle dimensioni e della densità del carico e della centrifuga scelta per il lavaggio. A fine ciclo i capi sono pronti per essere indossati, manel caso di indumenti più pesanti i bord potrebbero risultare leggermente umidi: s suggerisce di farli asciugare naturalmente Si consiglia di estrarre subito i capi a termine del ciclo di asciugatura.

Attenzione: il processo di ristinguimento della lana è irreversibile; asciugare esclusivamente i capi con symbolo "ok tumble". Questo programma non è indicato per capi acrilici.

Asciugamani

Questo programma imposta i migliorari parametri di asciugatura per asciugamani e altri tessuti durevoli, fornendo calore elevato e garantendo allo stesso tempo l'integrità delle fibre di cotone.

Piumone

Il ciclo perfetto per i piumoni; riduce a minimo i grovigli e le pieghe grazie a specifici movimenti del cestello.

Sports

Questo ciclo è adatto ai capi tecnici utilizzat quando si pratica sport: l'elettrodomesticà asciuga delicatamente e con particolare cura i capi per evitare il restringimento e i deterioramento delle fibre elastiche.

i-Refresh

Un ciclo che consente alla macchina di trattare tessuti diversi insieme (Cotone e Sintetici) rinfrescando i loro indumenti ed eliminando gli odori donando nuova vita a loro capi.

9. RISOLUZIONE PROBLEMI E GARANZIA

Quale più essere la causa...

Problemi che può risolvere l'utente.

Prima di rivolgersi al Centro Assistenza consultare la segunte checklist. La chiamata verrà addebitata all'utente nel caso in cui risulti che la macchina funziona o è stata installata o utilizzata in maniera errata. Se il problema persistsisteanche più tarder eseguito i controlli consigliati, rivolgersi al servizio di assistenza che sare a disposizione per suggerire eventuali soluzioni per tefocono.

Il tempo di ascugatura residuo più variate durante il ciclo. Il tempo infatti viene costamente aggiornato per migliorare la stima. E' pertanto normale che durante il ciclo, il tempo molto sul display possa aumento o diminuire.

Tempo di asciugatura eccessivamente lungo/capi non sufficientemente asciutti...

• Il programma/tempo di asciugatura selezionato è corretto?
• I capi sono stati introdotti effecssivamente bagnati?
• Si è provveduto a strizzare o centrifugare adeguatamente i capi prima di introdurli nella macchina?
• Si devono pulire i filtri antifilace?
• Si deve pulire ilhetto in spugna?
  L'asciugatrice è stata caricataccessivamente?
• Vi sono ostruzioni a livello delle prese, degli sfiati e della base dell'asciugatrice?

L'asciugatrice non funziona...

• L' alimentazione elettrica cui è collegata la macchina è attiva? Controllare provando con un altro appearecchio (ad esempio, lampada da ravolo).

• La spina di alimentazione è stata collegata correttamente all'alimentazione elettrica?

• Manca la corrente?
  Fusibile bruciato?

• Il portellone è stato chiuso perfettamente?
• La macchina è stata opportunamente attivata (sia collegata all' alimentazione sua attivata localmente)?
• Et stato selezionato il tempo o il programma di asciugatura?
• La macchina è stata riattivata dopo aver aperto il portellone?
• La macchina ha smesso di funzionare perché il serbatoio dell'acqua è piano e deve essere svuotato?

L'asciugatrice fa molto rumore...

• Spagnere l'asciugatrice e rivolgersi al Servizio Assistenza.

La spia pulizia filtri è accesa...

• Si devono pulire i filtri antifilace o il filtro in spugna?

La spia serbatoio dell'acqua è accesa...

• Si deve svuotare il serbatoio dell'acqua?

Servizio assistenza clienti

Se il problema persististeancheafter effettuato tutti i controlli consigliati,rivolgersi al Servizio Assistenza.Sara a disposizione per suggerire eventuali soluzioni per telefon o per fissare la visita del technique in base alle condizioni di garanzia. Si ricorda che l'intervento del technique cui si èssere soggetto a pagamento nel caso la macchina:

• risulti perfettamente funzionante.
• non sia stata installata secondo quando indicato nelle istruzioni d'installazione.
• sia stata utilizzata in modo improprio.

Ricambi

Utilizzare sempre ricambi originali, disponibili direttamente presso il Servizio Assistenza.

Servizio assistenza tecnica

Per assistenza e riparazioni, rivolgersi al technique del Servizio Assistenza più vicino.

Garanzia

Il prodotto è garantito,或者其他 che ai sensi di legge, alle condizioni e nei termini riportati sul certificato di garanzia convenzionale inserto nel prodotto. Il certificato dovrá essere conservato e migliorato al nostro Centro di Assistenza Tecnica Autorizzato, in caso di necessità, insieme allo scontrino comprovante l'acquisto dell'elettrodomestico. Puoi consultare le condizioni di garanziaanche sul loro scopo internet.

Per ottenere assistenza compila l'apposto form on-line oppure contattaci al numero che trovi indicate nella pagina di assistenza del nostro sito internet.

Apponendo la marcatura CEs su quello prodotto, dichiariamo, sotto la nostra responsabilità, di ottemperare a tutti i requisiti relativi alla tutela di sicurezza, salute e ambiente previsti alla legislazione europea in essere per quello prodotto.

Per garantire la sicurezza al momento dello smaltimento di una asciugatrice, scollegare la spina dell'alimentazione alla presa, tagliare il cavo dell'alimentazione di rete e distruggerlo insieme alla spina. Per evitare che i bambini possano rimanere intrappolati all'interno dell'asciugatrice, rompere i cardini o la chiusura dell'oblo.

La ditta costrutrice declina agli responsabilità per eventuali errori di stampa contentuti nel libretto presente in questo prodotto. Si riserva inoltre il diritto di apportare le modifiche che si renderanno utili ai propri prodottienza compensatore le caratteristiche essenziali.

Haier
