MANUALE UTENTE Naga 80 Majority

Cosa c'è nella scatola? 3

Informazioni di base.... 4

Controlli e funzioni.... 5

Collegamento alla presa di corrente.... 7

Icone del display.... 8

Impostazioni audio.... 9

Guida alle istruzioni.... 10

Ingresso USB.... 10

Ingresso ARC.... 11

Ingresso ottico.... 12

Ingresso AUX.... 13

Bluetooth.... 14

Risoluzione dei problemi.... 15

Specifiche.... 16

Garanzia.... 16

Assistenza.... 16

Informazioni sulla normativa.... 17

Informazioni sulla sicurezza.... 18

Dichiarazione di conformità UE.... 19

3 Anni Di Garanzia

Registra il tuo prodotto online e ricevi un'estensione di garanzia di 3 anni GRATIS su: www.majority.co.uk

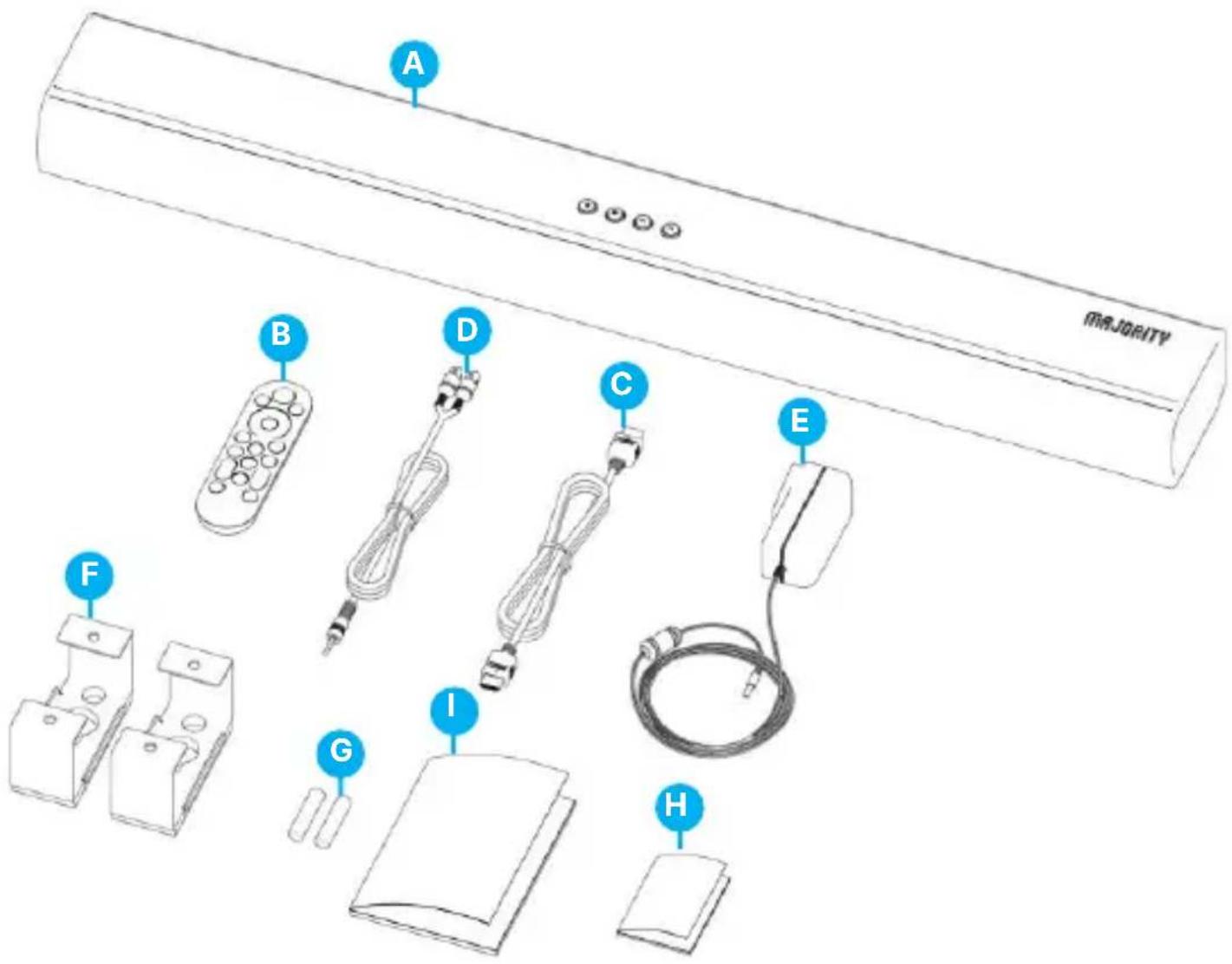

Contenuto della scatola

Cosa c'è nella scatola?

A. Soundbar Majority NAGA 80
B. Telecomando
C. Cavo ARC
D. Cavo audio stereo da 3,5 mm a RCA
E. Adattatore di alimentazione

F. Staffa per il montaggio a parete x 2
G. 2 batterie AAA
H. Guida di benvenuto
I. Manuale d'uso

Nota: il telecomando (B) richiede 2 batterie AAA (incluse). Si raccomanda l'uso di batterie alcaline o resistenti per garantire una maggiore durata del gioco.

Funzione di spegnimento automatico

La Majority NAGA 80 passa automaticamente in modalità standby dopo 180 minuti di assenza di segnale audio/suono ricevuto dal dispositivo a cui è collegata, oppure se il televisore/dispositivo è spento.

Installazione della Soundbar a parete

Questa parte delle istruzioni illustra le fasi di preparazione dell'installazione della Soundbar prima di appenderla alla parete.

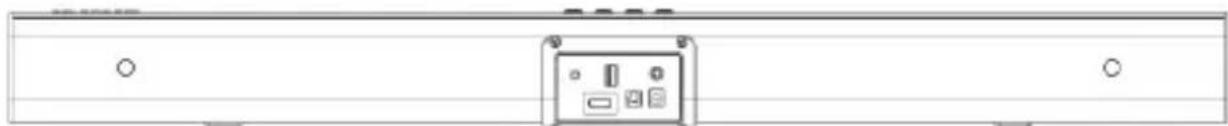

Distanza tra i 2 pilastri di montaggio a parete sul pannello posteriore della soundbar.

A. Segnare e praticare 4 fori a 654 mm di distanza sullo stesso piano orizzontale.

Staffe per il montaggio a parete

i. Segnare la posizione dei 4 fori e praticare i fori di conseguenza.
ii. Inserire 4 viti nelle 2 staffe di montaggio a parete e fissarle.

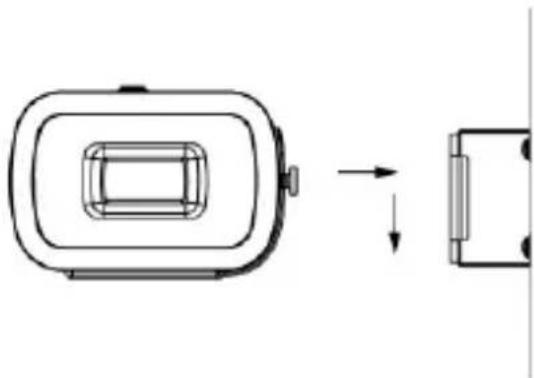

Posizionare la soundbar sulle staffe di montaggio a parete come mostrato nella figura seguente.

Majority Naga 80 Funzioni di controllo Vista anteriore, superiore e posteriore

superiore e posteriore 1 2 3 4 5 6 7 8 9 10 11 12

1. Driver degli altoparlanti destro e sinistro
2. Schermo a LED a 4 cifre e sensore remoto
3. Accensione e spegnimento

4. Premere il pulsante INPUT per cambiare la modalità tra BT, OPTICAL, AUX, USB o ARC. Tenere premuto per 2 secondi per scollegare il dispositivo Bluetooth esistente e cercare un altro dispositivo Bluetooth.

5. Regolare il volume verso l'alto o verso il basso.

6. Subwoofer Driver dell'altoparlante
7. Porta di ingresso AUX da 3,5 mm
8. Porta di ingresso ARC
9. Porta di riproduzione USB
10. Porta di ingresso OPTICAL
11. Presa SUBWOOFER OUT. Per il collegamento con un subwoofer attivo esterno (non incluso).
12. Presa DC 24V

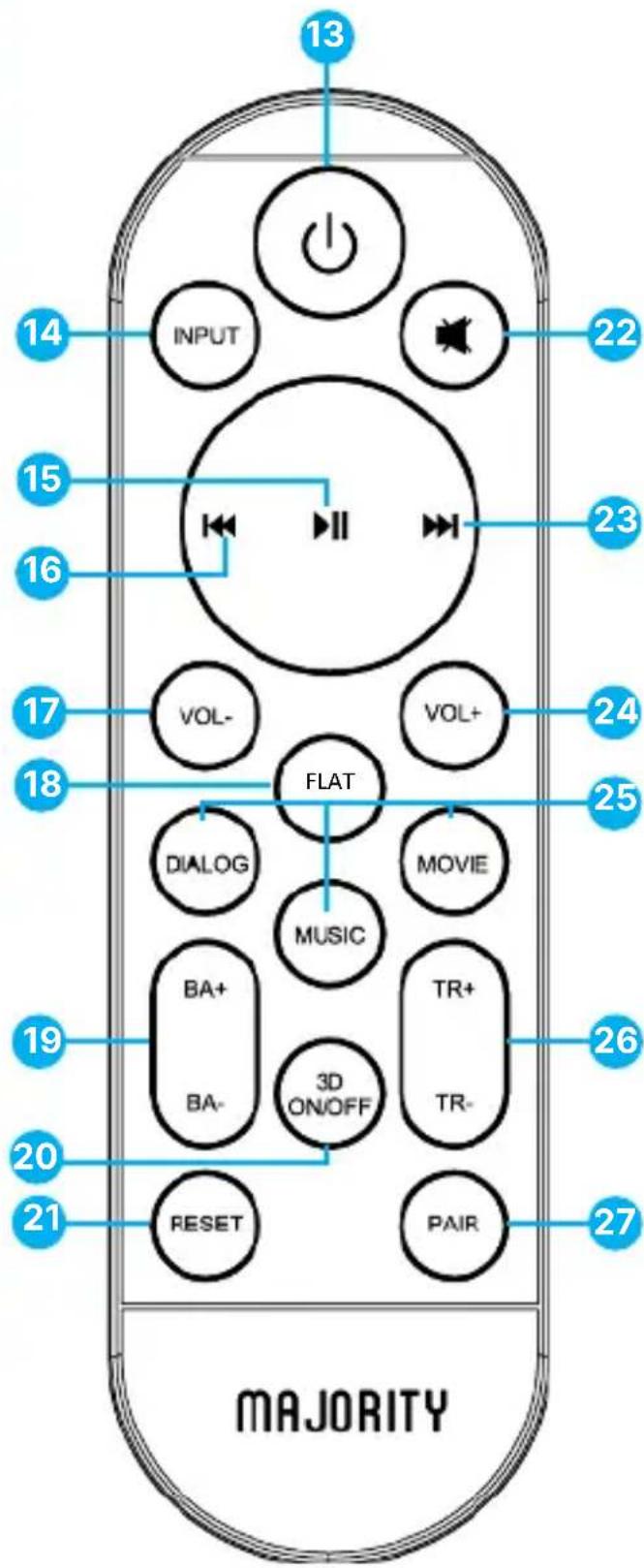

Pulsanti del telecomando

13 INPUT 22 15 16 23 17 VOL- VOL+ 24 18 FLAT 25 DIALOG MOVIE 19 MUSIC 26 BA+ BA- 3D ON/OFF TR+ TR- 20 RESET PAIR 21 27 MAJORITY

1. Accensione/spegnimento.
2. INPUT: Premere per passare da una modalità all'altra.
3. Riproduzione/Pausa: In modalità Bluetooth/USB, premere per mettere in pausa/riprodurre i media.
4. Indietro: Da utilizzare nelle modalità Bluetooth e USB per tornare indietro di un brano.
5. Volume - Regola il volume.
6. Flat: per ripristinare le impostazioni di fabbrica.
7. Bassi +/-: Da regolare in modalità MUSICA, FILM o DIALOGO. Non è valido in modalità DEFAULT.
8. 3D on/off: preimpostazione del suono surround.
9. RESET: Per ripristinare il volume e la modalità EQ al valore predefinito.
10. MUTE: premere il pulsante per disattivare l'audio. Premere nuovamente per disattivare l'audio.
11. Pulsante di avanzamento: Da usare in modalità Bluetooth/USB per andare avanti di un brano.
12. Volume +
13. Modalità multimediali: Seleziona la modalità di equalizzazione Musica, Dialogo o Film.
14. Alti +/-: Da regolare in modalità MUSICA, FILMATO o DIALOGO. Non è valido in modalità DEFAULT.
15. PAIR: per connettersi o disconnettersi da un dispositivo Bluetooth.

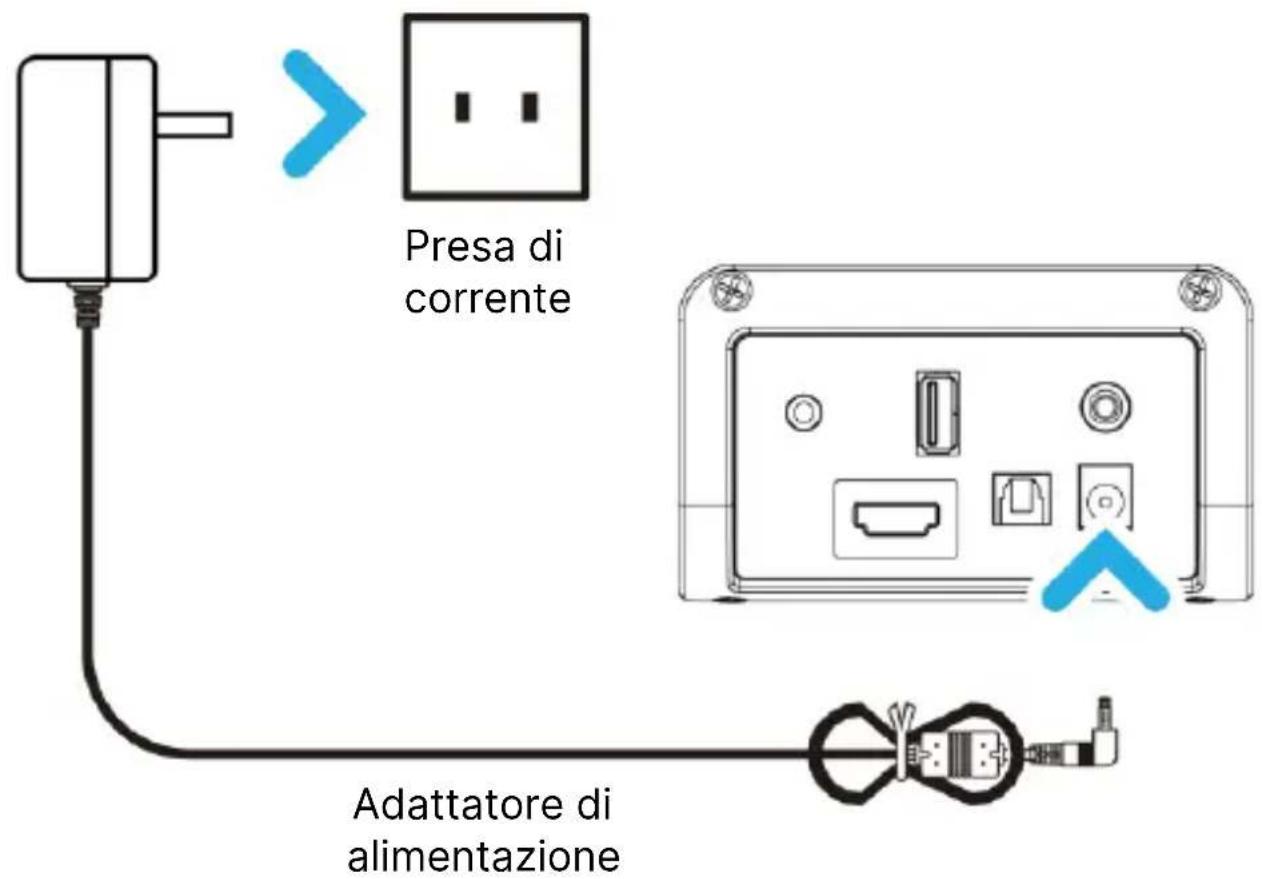

Collegamento alla presa di corrente

Presa di corrente

Assicurarsi che la tensione di alimentazione sia compresa nell'intervallo 100V\~240V. Qualsiasi altra tensione può danneggiare l'unità.

Svolgere il cavo di alimentazione per tutta la sua lunghezza. Collegare la spina di rete a una presa di corrente.

Assicurarsi che la spina di rete sia completamente inserita nella presa di corrente.

L'accoppiatore spina/apparecchio viene utilizzato come dispositivo di disconnessione. Il dispositivo di disconnessione deve rimanere facilmente azionabile.

Inserire l'estremità dell'adattatore di corrente nella porta CC della Soundbar (Ref.12).

Presa di corrente Adattatore di alimentazione

Assicurarsi che tutti i collegamenti dei cavi audio dell'unità siano inseriti correttamente prima di collegare la soundbar alla presa di corrente. Scollegare il cavo di alimentazione dalla presa di corrente quando l'unità non viene utilizzata per un periodo di tempo prolungato.

Icone del display

Ingresso Utilizzo		Pulsante del telecomando	Display
OTTICO	Collegare la soundbar con il cavo ottico (non incluso), ad esempio alla porta ottica del televisore/dispositivo.	OTTICO	OPT
ARCO	Collegamento della soundbar con il cavo HDMI(ARC) alla porta HDMI(ARC) del televisore.	ARC	Arc
Bluetooth	Accoppiamento della soundbar tramite Bluetooth con un televisore, un telefono o un altro dispositivo simile per riprodurre l'audio dalla soundbar NAGA80 .
USB	Porta di riproduzione USB: da utilizzare per riprodurre l'audio da una chiavetta USB (non inclusa)	USB
INGRESSO AUX	Collegamento della soundbar con un cavo stereo da 3,5 mm con un televisore, un PC o altri dispositivi simili	AUX IN

Impostazioni audio

Modalità	Opzioni bassi/alti dB (decibel) si riferisce al livello sonoro.
MUSICA Modificare manualmente le impostazioni di BASS e TREBLE (tra 0 dB e +8 dB).
DIALOGO	Modifica manuale delle impostazioni dei bassi e degli acuti (tra 0 dB e +8 dB).
FILM	Modifica manuale delle impostazioni dei bassi e degli acuti (tra 0 dB e +4 dB).
PIATTO	FLAT è l'equalizzazione predefinita. Le funzioni BASS+ BASS- TRE+ TRE- sono disattivate.

Nota: il pulsante dell'effetto surround 3D (Rem.20) è una preimpostazione predefinita che non può essere utilizzata con altre equalizzazioni. I bassi e gli acuti non possono essere modificati manualmente durante l'uso del 3D.

Le istruzioni contenute nel presente manuale d'uso si riferiscono al numero di tasto della soundbar (Ref 'number') o ai tasti del telecomando (Rem. 'number'), in conformità con gli schemi delle pagine 5 e 6.

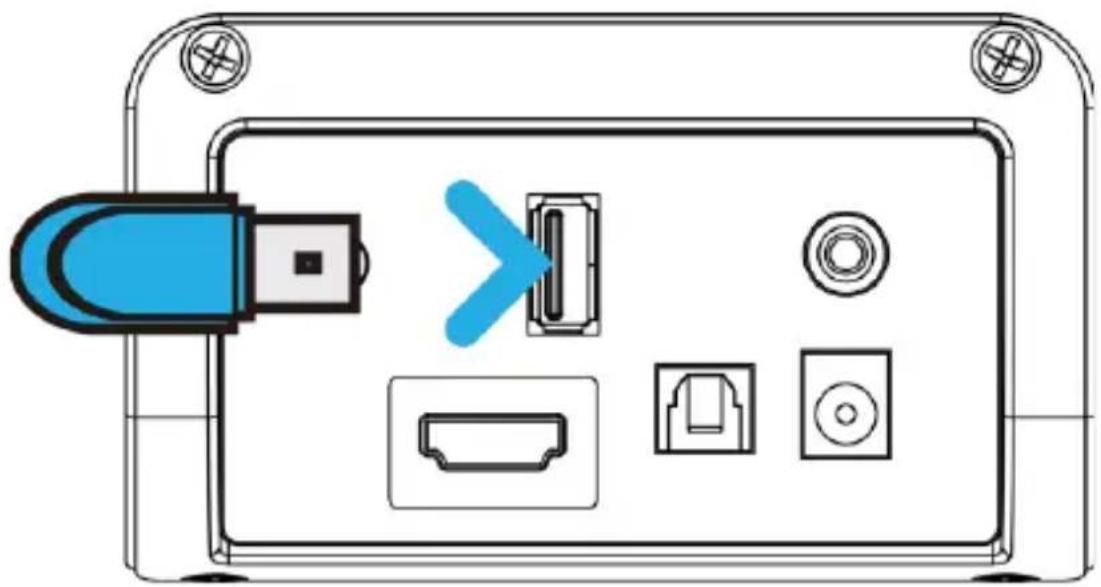

Uso della porta di riproduzione USB

Collegare una chiavetta USB alla porta jack USB (Ref.9) della soundbar.

Premere il pulsante 'INPUT' (Ref.14) sul telecomando per cambiare la modalità in USB. Sullo schermo LED della soundbar viene visualizzato 'USB'.

Riprodurre i file musicali dalla chiavetta USB attraverso la soundbar.

La dimensione massima della memoria di una chiavetta USB è di 64 GB.

La chiavetta USB deve essere formattata in FAT32 prima dell'uso.

Il formato dei file audio supportato è MP3.

Nota bene: la porta USB non può essere utilizzata come porta di connessione con altri dispositivi, in quanto serve solo per la riproduzione.

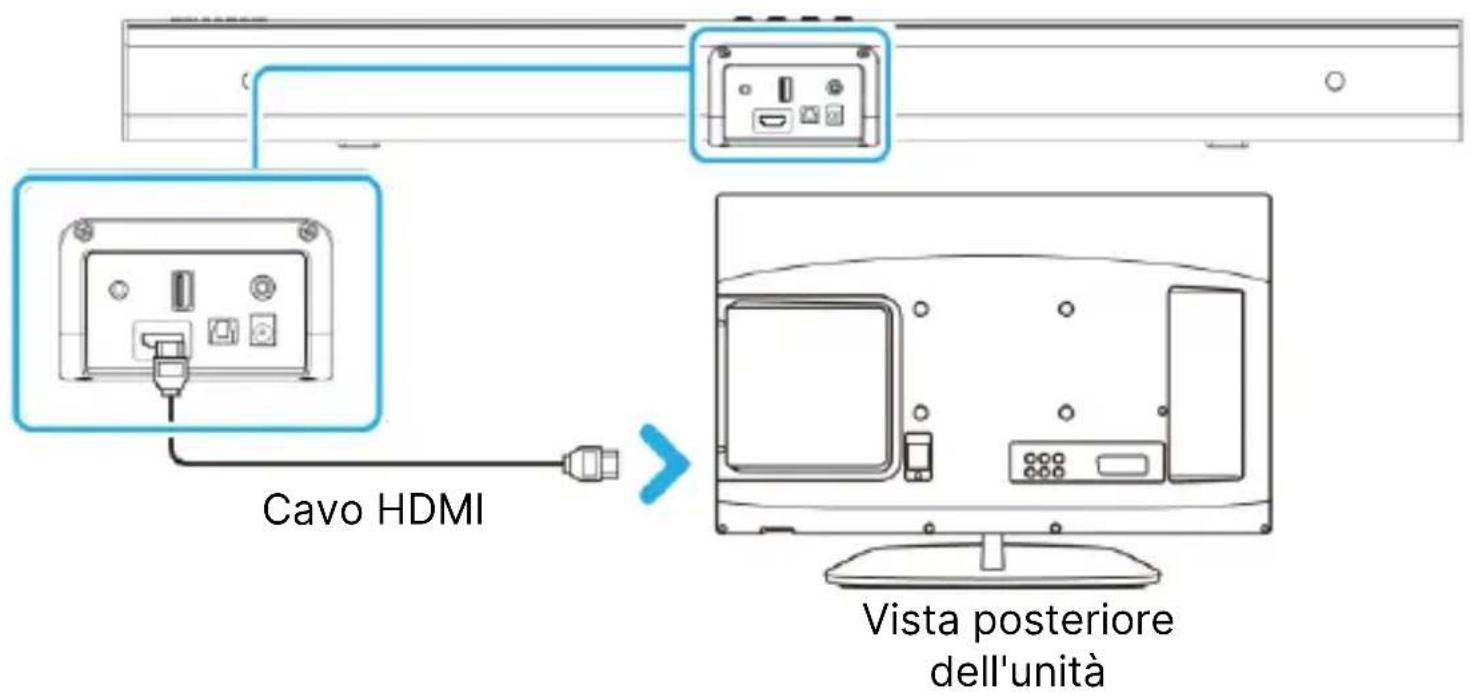

Uso dell'ingresso ARC

Prima di effettuare il collegamento, spegnere la soundbar e il televisore.

Collegare il cavo ARC (in dotazione) alla porta jack ARC sul pannello posteriore della soundbar (Ref.8).

Collegare l'altra estremità del cavo alla porta di uscita HDMI ARC del televisore.

Assicurarsi che la porta del televisore utilizzata sia contrassegnata come ARC.

Premere il pulsante "POWER" sul pannello superiore della soundbar o sul telecomando per accendere la soundbar.

Premere ripetutamente il pulsante 'INPUT' sulla soundbar (Ref.4) o sul telecomando

Arc

Assicurarsi che le impostazioni audio del televisore siano impostate su HDMI ARC e il formato audio su PCM. L'audio del televisore verrà ora ascoltato attraverso la soundbar.

Cavo HDMI Vista posteriore dell'unità

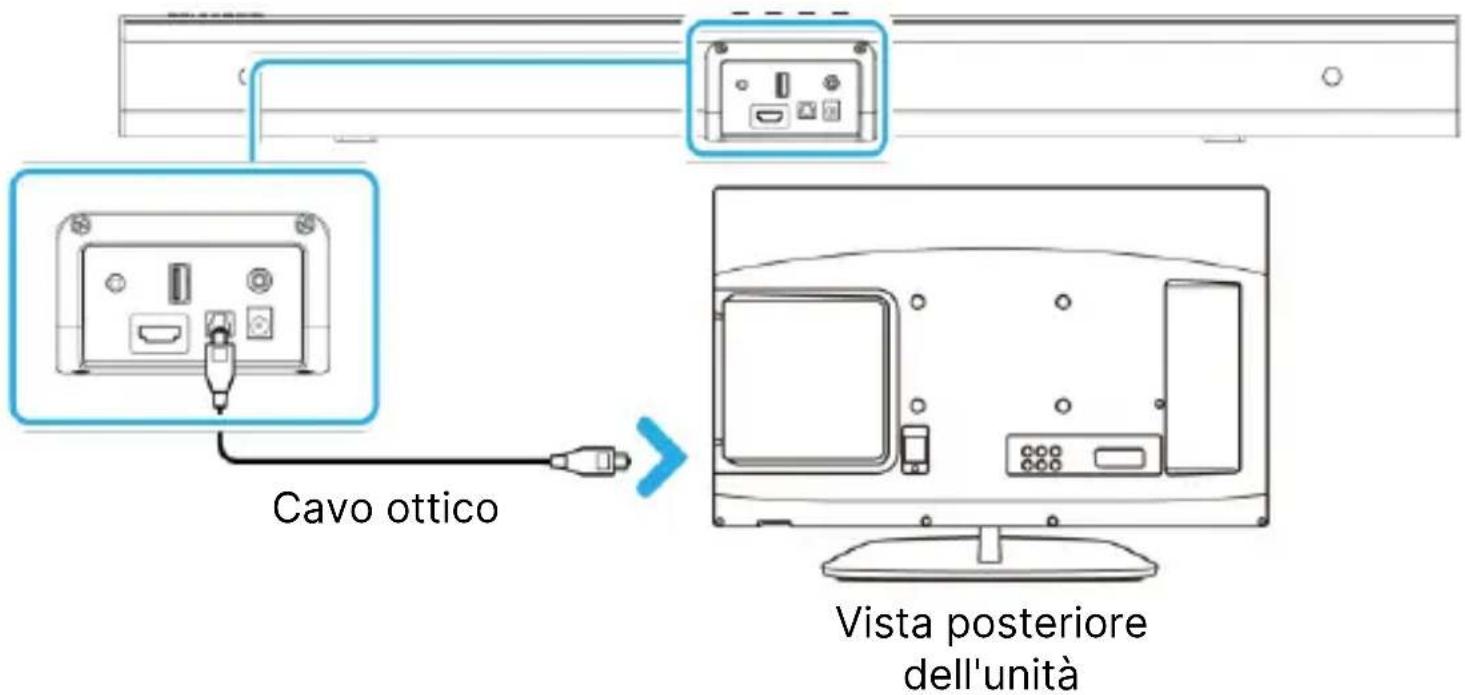

Uso dell'ingresso ottico

Collegare Majority NAGA80 a una sorgente audio/TV/PC con uscita audio ottica utilizzando un cavo audio ottico digitale (non incluso).

1. Inserire un'estremità del cavo audio ottico digitale nell'uscita ottica della sorgente audio e l'altra estremità nell'ingresso ottico della Soundbar (Ref.10).
2. Premere il pulsante "POWER" sul pannello laterale (Ref.3) o sul telecomando (Ref.13) per accendere la soundbar.
3. Premere ripetutamente il pulsante 'INPUT' sul telecomando (Ref.14) per passare alla modalità ottica o premere ripetutamente il pulsante 'INPUT' (Ref.4) sulla soundbar per selezionare 'Modalità ottica'. La modalità visualizza 'OPL'.
4. Utilizzando i controlli nativi del dispositivo collegato, accertarsi che le impostazioni audio siano impostate su Audio ottico digitale e il formato audio su PCM.

L'audio della sorgente audio collegata sarà ora udibile attraverso il NAGA 80.

Cavo ottico Vista posteriore dell'unità

Uso dell'ingresso AUX

Prima dell'uso, spegnere la soundbar.

1. Collegamento a dispositivi esterni mediante un cavo audio da 3,5 mm a 3,5 mm (non incluso):

Inserire un'estremità del cavo audio da 3,5 mm nella presa di ingresso AUX sul pannello posteriore della soundbar (Ref.7) e l'altra estremità nell'uscita audio/cuffia di dispositivi esterni, ad esempio lettore MP3, telefono o altre sorgenti audio, ecc.

1. Collegamento al televisore mediante il cavo da 3,5 mm a RCA (in dotazione):

Inserire l'estremità del cavo da 3,5 mm nella porta AUX in del pannello posteriore della Soundbar (Ref.7) e inserire le altre due estremità colorate RCA nella porta di uscita audio RCA del televisore.

Premere il pulsante "POWER" sul pannello della soundbar o sul telecomando per accendere la soundbar.

Premere ripetutamente il pulsante 'INPUT' sulla soundbar (Ref.4) o sul telecomando (Ref.14) fino a selezionare la modalità AUX In. Sullo schermo LED deve apparire 'AUX'.

Accendere di conseguenza la soundbar e il televisore o i dispositivi esterni, ecc. e l'audio sarà ora udibile attraverso il Majority NAGA 80.

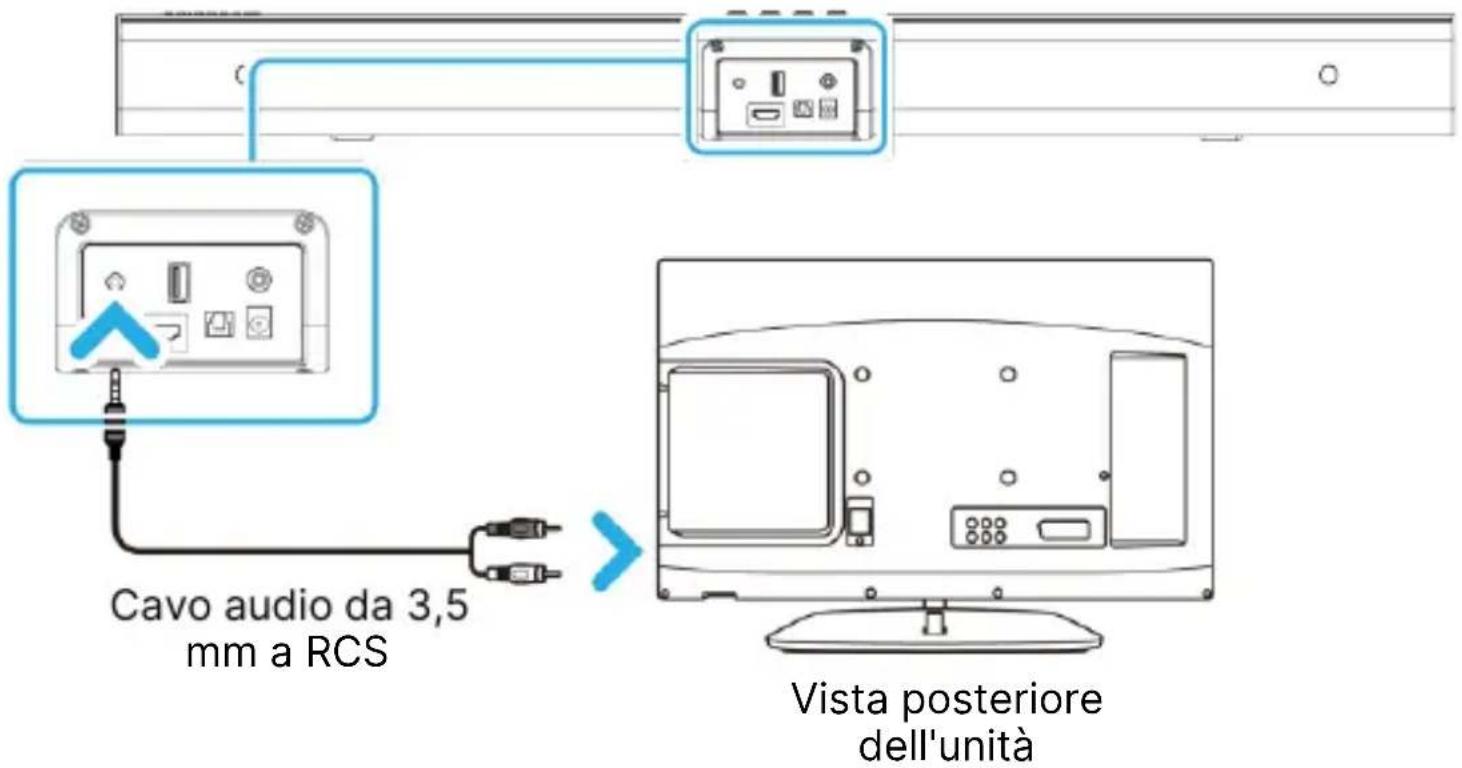

Cavo audio da 3,5 mm a RCS Vista posteriore dell'unità

Bluetooth

Il Majority NAGA 80 può essere accoppiato via Bluetooth con un dispositivo abilitato alla tecnologia Bluetooth, come una Smart TV, un PC, un telefono, un tablet o simili, da cui si desidera riprodurre l'audio attraverso la soundbar.

Premere il pulsante "POWER" sulla soundbar (Ref.3) o sul telecomando (Ref.13) per accendere l'unità.

Premere ripetutamente il pulsante 'INPUT' sul telecomando (Rem.14) o premere il pulsante

INPUT della soundbar (Ref.4) fino a selezionare la modalità Bluetooth. Durante la ricerca di un dispositivo da accoppiare, sullo schermo LCD viene visualizzato il messaggio "BT" lampeggiante.

Attivare la connettività Bluetooth del dispositivo e avviare la ricerca della soundbar. Quando viene richiesto di accoppiarsi con la soundbar, selezionare "NAGA 80" dall'elenco dei dispositivi.

Se è richiesta una password, immettere "0000". Se si riscontrano problemi in questa fase, consultare il manuale d'uso del dispositivo per le istruzioni sull'accoppiamento e la connessione con altri dispositivi Bluetooth.

Una volta effettuata la connessione, la soundbar emette un segnale acustico e la scritta "BT" smette di lampeggiare. Dopo l'accoppiamento iniziale, l'unità rimarrà accoppiata a meno che non venga disaccoppiata manualmente dall'utente o finché il dispositivo non viene resettato.

Se il dispositivo dovesse risultare non accoppiato o non fosse in grado di connettersi, ripetere i passaggi sopra descritti.

Per scollegare la soundbar da un dispositivo accoppiato, tenere premuto il pulsante "PAIR" sul telecomando (Rem.27) per 3 secondi.

Nota bene: la Majority NAGA 80 non è compatibile con gli auricolari Bluetooth.

Risoluzione dei problemi

Osservazione Potenziale causa/soluzione
Nessuna alimentazione/funzione	Verificare che la presa di corrente sia accesa.Verificare che l'adattatore di alimentazione sia collegato correttamente alla presa di corrente.
Nessun suono	Verificare che l'unità sia impostata su MUTE.Verificare che i cavi siano installati correttamente. Se i cavi sono installati correttamente, provare a collegare il televisore con un cavo alternativo.Verificare che l'unità sia accesa e impostata nella modalità corretta.
Nessun suono in modalità Bluetooth	Verificare che il dispositivo Bluetooth sia accoppiato.Verificare che sia stato premuto il pulsante "PAIR" prima dell'accoppiamento.Controllare se la soundbar è accoppiata con un altro dispositivo, disaccoppiarla e riprovare.Aumentare il volume della soundbar.Verificare se il dispositivo esterno richiede la password '0000'.
Disturbo di funzionamento	Spegnere e scollegare l'unità. Lasciare agire per 2 minuti e riaccendere la soundbar.Se una particolare modalità causa problemi, provare un collegamento alternativo al televisore, ad esempio ottico o Bluetooth.
Nessun suono quando è collegato e commutato in modalità OPTICAL IN	Controllare e assicurarsi che l'impostazione audio della sorgente di ingresso (ad es. TV, console di gioco, lettore DVD ecc.) sia impostata sulla modalità PCM quando si utilizza la connessione digitale.
Nessun suono quando si è collegati e si passa alla modalità ARC.	1. Controllare e assicurarsi che l'impostazione audio dell'ingresso (ad es. TV, console per videogiochi, ecc.) sia impostata sulla modalità ARC quando si utilizza la connessione digitale.2. Controllare se il cavo ARC è collegato correttamente al terminale ARC.3. Controllare il cavo ARC in dotazione e provare a utilizzare un altro cavo ARC.4. In caso contrario, la soundbar non è in grado di riprodurre il segnale di ingresso. Cambiare l'uscita audio del televisore in un altro ingresso digitale - PCM, così come la soundbar - OPTICAL
Problemi di funzionamento del telecomando	Verificare se la batteria deve essere sostituita, provare con una nuova.Controllare se la batteria deve essere sostituita, provare con una nuova.

Specifiche

Alimentazione DC24V 1.7A
Risposta in frequenza 30Hz-20KHz
SNR 87dB
Separazione 65dB
Bluetooth V5.0
Dimensioni (LxHxW) 810 × 77.7 × 117mm
Peso netto 2.38kg

Garanzia

Tutti i prodotti sono coperti da una garanzia standard di 12 mesi. Tutti gli articoli devono essere registrati entro 30 giorni dall'acquisto su www.majority.co.uk affinché la garanzia sia valida. Una volta sulla pagina web, utilizzare il menu per trovare "Registra il tuo prodotto". Avrete inoltre la possibilità di estendere gratuitamente la garanzia per altri 24 mesi.

Assistenza

Se avete bisogno di ulteriore assistenza per il vostro nuovo Majority NAGA 80, contattate il nostro team di supporto sul sito web di Majority: www.majority.co.uk/support.

NOTA: Questo apparecchio è stato testato ed è risultato conforme ai limiti previsti per i dispositivi digitali di Classe B, ai sensi della parte 15 delle norme FCC. Questi limiti sono concepiti per fornire una protezione ragionevole contro le interferenze dannose in un'installazione residenziale. Questa apparecchiatura genera, utilizza e può irradiare energia a radiofrequenza e, se non viene installata e utilizzata secondo le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non è possibile garantire che non si verifichino interferenze in una particolare installazione. Se questa apparecchiatura causa interferenze dannose alla ricezione radiotelevisiva, che possono essere determinate spegnendo e riaccendendo l'apparecchiatura, l'utente è invitato a cercare di correggere l'interferenza con una o più delle seguenti misure:

• Riorientare o riposizionare l'antenna ricevente.
• Aumentare la distanza tra l'apparecchiatura e il ricevitore.
• Collegare l'apparecchiatura a una presa di corrente su un circuito diverso da quello a cui è collegato il ricevitore.
• Consultare il rivenditore/venditore o un tecnico radiotelevisivo esperto.

Attenzione:

Cambiamenti o modifiche a questa unità non espressamente approvati dalla parte responsabile della conformità possono invalidare l'autorizzazione dell'utente all'uso dell'apparecchiatura.

Dichiarazione di esposizione alle radiazioni FCC

Il dispositivo è stato valutato per soddisfare i requisiti generali di esposizione alle radiofrequenze. Il dispositivo può essere utilizzato senza limitazioni in condizioni di esposizione fissa/mobile (min 20 cm).

Solid dark blue background with no visible text, symbols, or objects

IT Linee Guida per la Sicurezza e l'Uso (Quando Applicabile)

Informazioni Generali sulla Sicurezza - Leggere e Conservare: Rivedere tutte le istruzioni di sicurezza e di funzionamento prima dell'uso; conservarle per riferimenti futuri. Seguire le Istruzioni: Attenersi rigorosamente a tutte le linee guida di sicurezza e operative. Esposizione all'Acqua: Tenere il dispositivo lontano dall'acqua; evitare di posizionare liquidi nelle vicinanze. Ventilazione: Assicurarsi che le aperture di ventilazione non siano ostruite per evitare il surriscaldamento. Fonti di Calore: Tenere il dispositivo lontano da apparecchi che emettono calore. Montaggio a Parete - Sicurezza dell'Installazione: Seguire le istruzioni del produttore e utilizzare solo kit di montaggio approvati. Evitare di perforare aree con cavi, gas o tubazioni d'acqua. Utilizzare strumenti e dispositivi di sicurezza adeguati. Manutenzione Regolare: Ispezionare regolarmente per verificare l'usura o i danni, soprattutto se montato a parete. Rilocazione: Staccare dal supporto a parete prima di spostare. Sicurezza dei Bambini: Tenere fuori dalla portata dei bambini e assicurarsi che gli oggetti pesanti siano montati in modo sicuro. Precauzioni Sismiche: Utilizzare supporti specializzati nelle zone soggette a terremoti. Sicurezza Elettrica - Fonte di Alimentazione: Usare la fonte di alimentazione specificata; consultare un elettricista in caso di dubbi. Gestione dei Cavi: Proteggere il cavo di alimentazione da danni. Disconnessione dell'Energia: Mantenere la spina principale accessibile; scollegare durante i temporali o in caso di lunghi periodi di inattività. Sicurezza della Batteria - Carica: Utilizzare il caricatore del produttore; evitare condizioni estreme. Esposizione al Calore: Tenere le batterie lontane dal calore per evitare esplosioni o perdite. Condizioni della Batteria: Interrompere l'uso se la batteria è danneggiata; smaltirla correttamente. Sostituzione: Usare solo batterie raccomandate; tipi errati possono causare pericoli. Batterie Esterne: Utilizzare solo i tipi specificati, osservando la polarità corretta. Rimozione della Batteria: Rimuovere le batterie se non utilizzate per un periodo prolungato. Smaltimento: Seguire le normative locali per lo smaltimento delle batterie; non incenerire. Sicurezza della Connettività - Connessioni dei Cavi: Spegnere i dispositivi prima di collegare o scollegare i cavi. Accoppiamento Bluetooth: Assicurare una connessione sicura; evitare interferenze da altri dispositivi. Controllo del Volume: Mantenere un volume moderato per prevenire danni all'udito. Sicurezza della Connettività e dei Dati - Sicurezza della Rete Wireless: Rivedere le politiche sulla privacy e proteggere la propria rete. Aggiornamenti Software: Mantenere il software aggiornato per la sicurezza e le prestazioni. Avvertenze di Sicurezza per Bambini - Uso del Prodotto: Destinato agli adulti; tenere lontano dai bambini. Avvertenza sulla Batteria: Tenere le batterie e gli oggetti contenenti batterie fuori dalla portata dei bambini. Controllo del Volume: Mantenere un livello di volume sicuro per proteggere l'udito dei bambini. Rischio di Incendio - Materiali Infiammabili: Non posizionare fiamme libere vicino al prodotto. Surriscaldamento: Evitare di coprire il prodotto per prevenire surriscaldamenti e rischi di incendio. Smaltimento e Riciclaggio - Smaltimento del Prodotto: Smaltire in un centro di riciclaggio secondo le leggi locali. Conformità Ambientale: Seguire le normative per lo smaltimento delle batterie e dei rifiuti elettronici. Manutenzione dell'Utente - Pulizia: Scollegare prima della pulizia; utilizzare solo un panno asciutto. Riparazioni: Solo personale qualificato deve eseguire le riparazioni. Protezione dei Dati: Ripristinare le impostazioni di fabbrica prima di restituire o smaltire il prodotto. Disclaimer: Il mancato rispetto di queste istruzioni può causare lesioni, morte o danni materiali. Il produttore non è responsabile per danni causati da un uso improprio.
