MANUAL DE USUARIO Naga 80 Majority

Naga 80 Barra de sonido

Manual del usuario

MAJORITY

¿Qué hay en la caja? 3

Información básica.... 4

Controles y funciones.... 5

Conexión a la toma de corriente.... 7

Iconos de la pantalla.... 8

Ajustes de audio.... 9

Guía de instrucciones.... 10

Entrada USB.... 10

Entrada ARC.... 11

Entrada óptica.... 12

Entrada AUX.... 13

Bluetooth.... 14

Solución de problemas.... 15

Especificaciones.... 16

Garantía.... 16

Soporte.... 16

Información reglamentaria.... 17

Información de seguridad.... 18

Declaración de conformidad de la UE.... 19

3 Años de Garantía

Registra tu producto en línea para obtener de forma GRATUITA una ampliación de la garantía de 3 años en: www.majority.co.uk

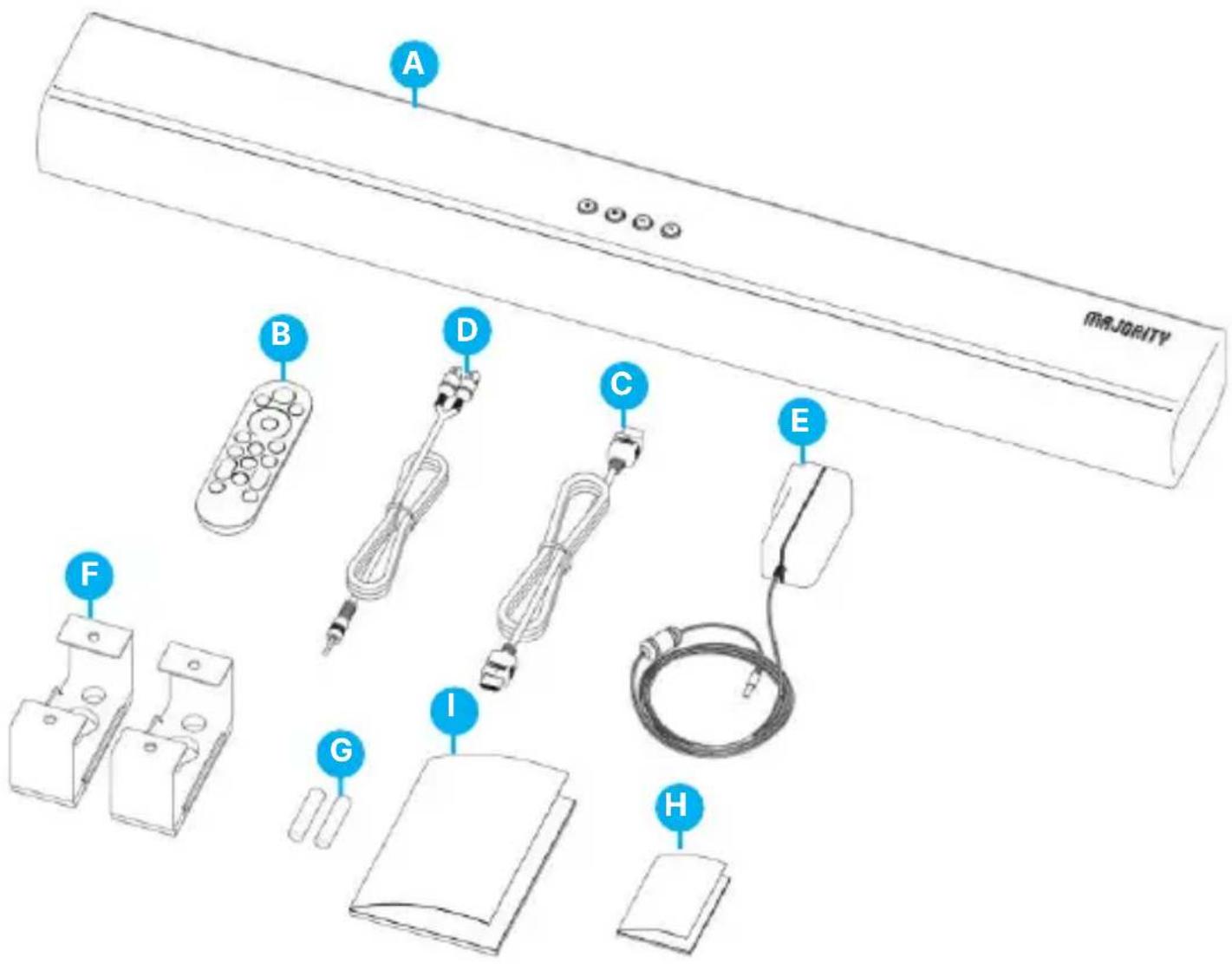

Contenido de la caja

¿Qué hay en la caja?

A. Barra de sonido Majority NAGA 80
B. Mando a distancia
C. Cable ARC
D. Cable de audio estéreo de 3,5 mm a RCA

E. Adaptador de corriente
F. Soporte de pared x 2
G. 2 pilas AAA
H. Guía de bienvenida
I. Manual del usuario

Nota: El mando a distancia (B) necesita 2 pilas AAA (incluidas). Se recomienda utilizar pilas alcalinas o de alta resistencia para prolongar la duración del juego.

Función de Apagado Automático

La mayoría NAGA 80 entrará automáticamente en modo de espera después de 180 minutos de no recibir señal de audio / sonido desde el dispositivo que está conectado con, o si el televisor / dispositivo está apagado.

Instalación de la Barra de Sonido en la Pared

Esta parte de las instrucciones muestra los pasos para preparar la instalación de la Barra de Sonido antes de colgarla en la pared.

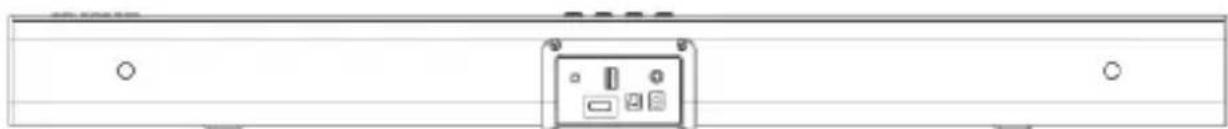

Distancia entre 2 pilares de montaje en pared en el panel trasero de la barra de sonido.

A. Marque y taladre 4 agujeros con una distancia de 654mm en el mismo nivel horizontal.

Wall-Mount Brackets

i. Marque la posición de los 4 agujeros y taladre los agujeros en consecuencia.
ii. Inserte 4 piezas de tornillos en 2 soportes de montaje en pared y fíjelos.

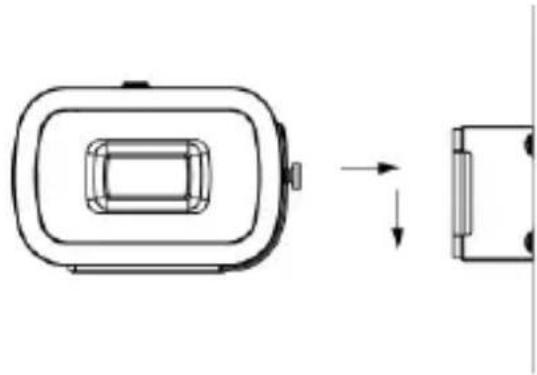

Coloque la barra de sonido en los soportes de montaje en pared como se muestra a continuación.

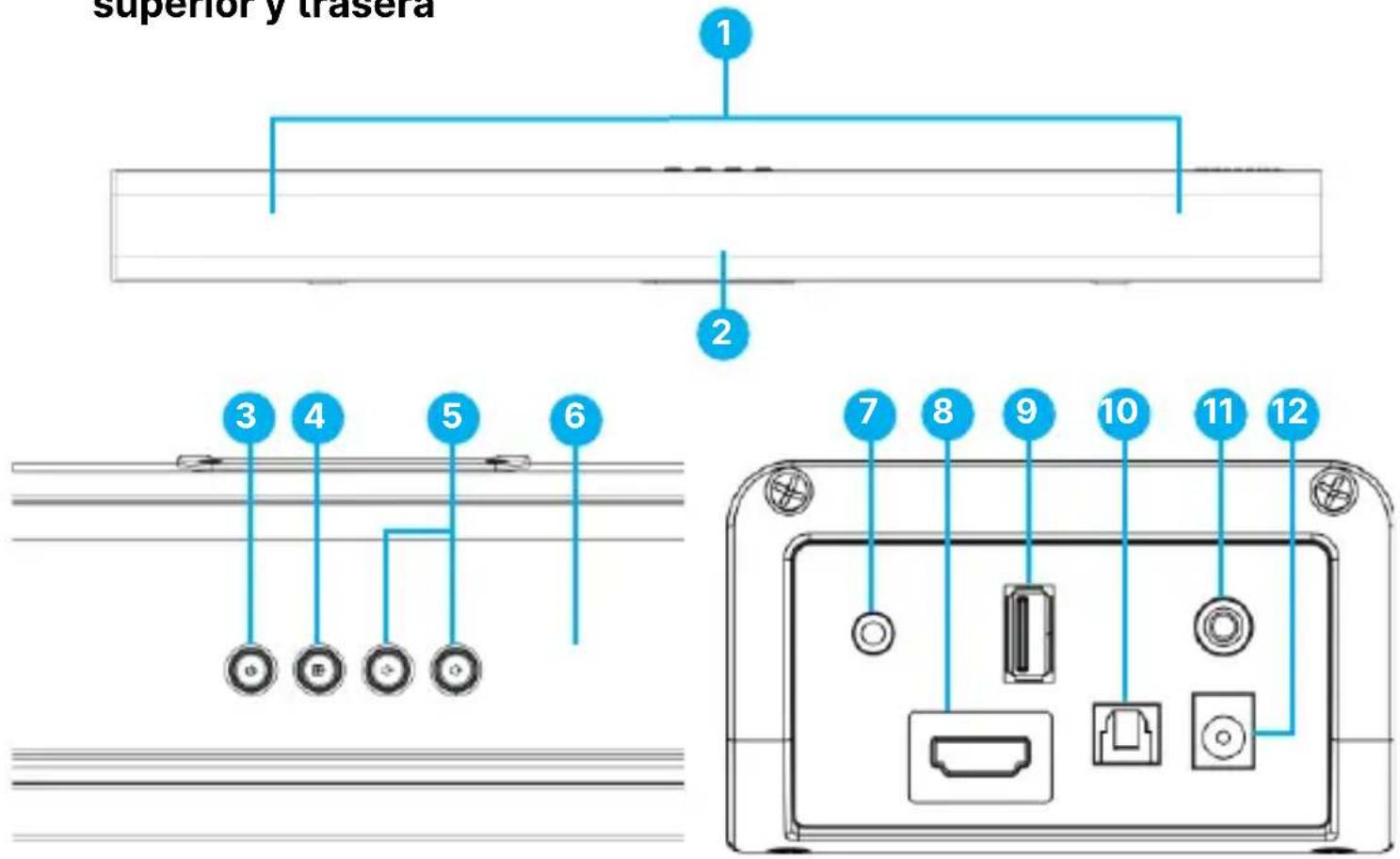

Funciones de control de la Majority Naga 80 Vista frontal, superior y trasera

superior y trasera 1 2 3 4 5 6 7 8 9 10 11 12

1. Altavoces izquierdo y derecho
2. Pantalla LED de 4 dígitos y sensor remoto
3. Encendido/Apagado

4. Pulse el botón INPUT para cambiar los modos entre BT, OPTICAL, AUX, USB o ARC. Manténgalo pulsado durante 2 segundos para desconectar el dispositivo Bluetooth existente y buscar otro dispositivo Bluetooth.

5. Ajuste el volumen hacia arriba o hacia abajo.

6. Altavoz subwoofer Conductor
7. Puerto de entrada AUX de 3,5 mm
8. Puerto de entrada ARC
9. Puerto de reproducción USB
10. Puerto de entrada OPTICAL
11. Toma SUBWOOFER OUT. Para conectar con un subwoofer activo externo (no incluido).
12. Toma DC 24V

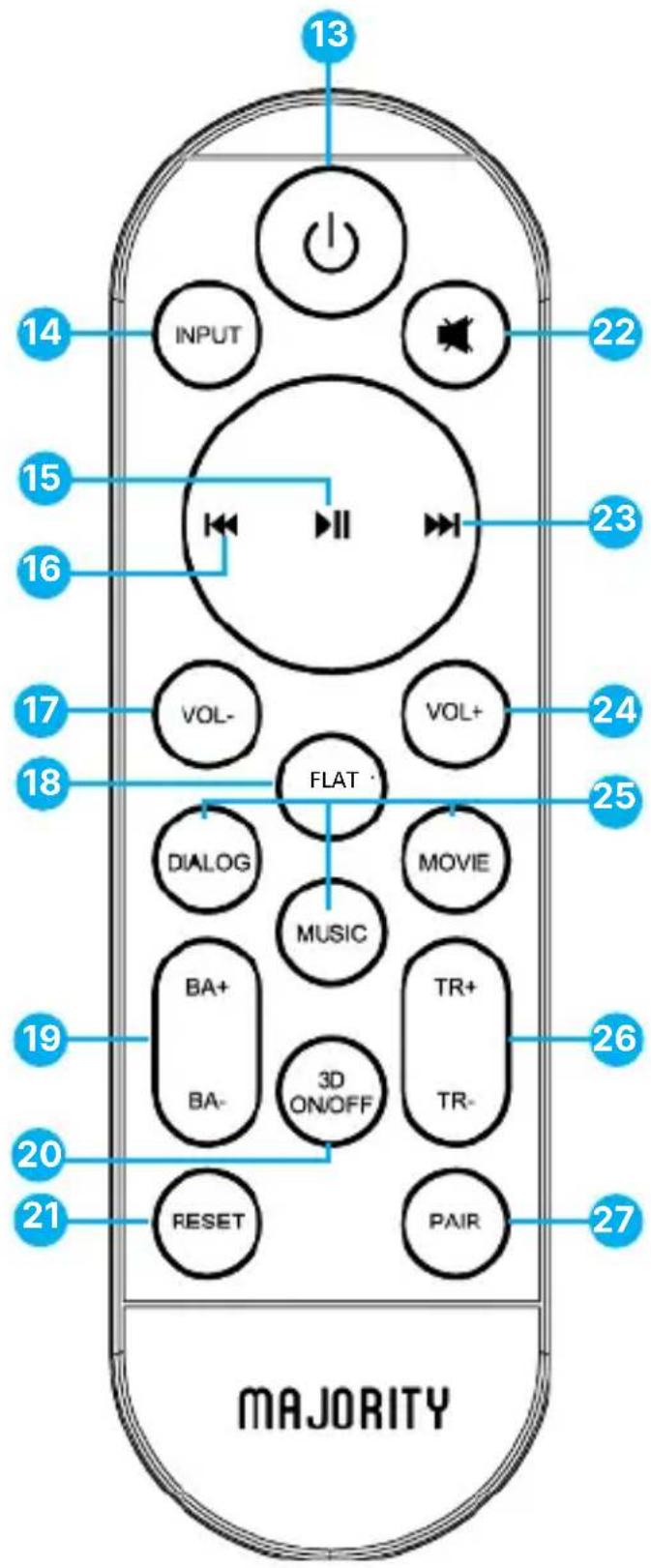

Botones del mando a distancia

13 14 INPUT 22 15 16 23 17 VOL- VOL+ 24 18 FLAT 25 DIALOG MOVIE MUSIC 19 BA+ BA- 3D ON/OFF TR+ 26 20 RESET TR- 21 PAIR 27 MAJORITY

1. Encendido/Apagado.
2. ENTRADA: Pulse para cambiar de modo.
3. Reproducir/Pausa: En el modo Bluetooth/USB, pulse para pausar/reproducir medios.
4. Atrás: Utilícelo en los modos Bluetooth y USB para retroceder una pista.
5. Volumen: para ajustar el volumen.
6. Plano: Para volver a los ajustes de fábrica.
7. Graves +/-: Para ajustar durante el modo MÚSICA, PELÍCULA o DIÁLOGO. No es válido durante el modo DEFAULT.
8. 3D on/off: preajuste del sonido envolvente.
9. RESET: Para restablecer el volumen y el modo EQ al valor predeterminado.
10. MUTE: Pulse el botón para silenciar el sonido. Vuelva a pulsarlo para anular el silencio.
11. Botón de avance: Utilícelo en el modo Bluetooth/USB para avanzar una pista.
12. Volumen +
13. Modos multimedia: Selecciona el modo de ecualización Música, Diálogo o Película.
14. Agudos +/-: Para ajustar durante el modo MÚSICA, PELÍCULA o DIÁLOGO. No es válido durante el modo DEFAULT.
15. PAIR: Para conectar o desconectar un dispositivo Bluetooth.

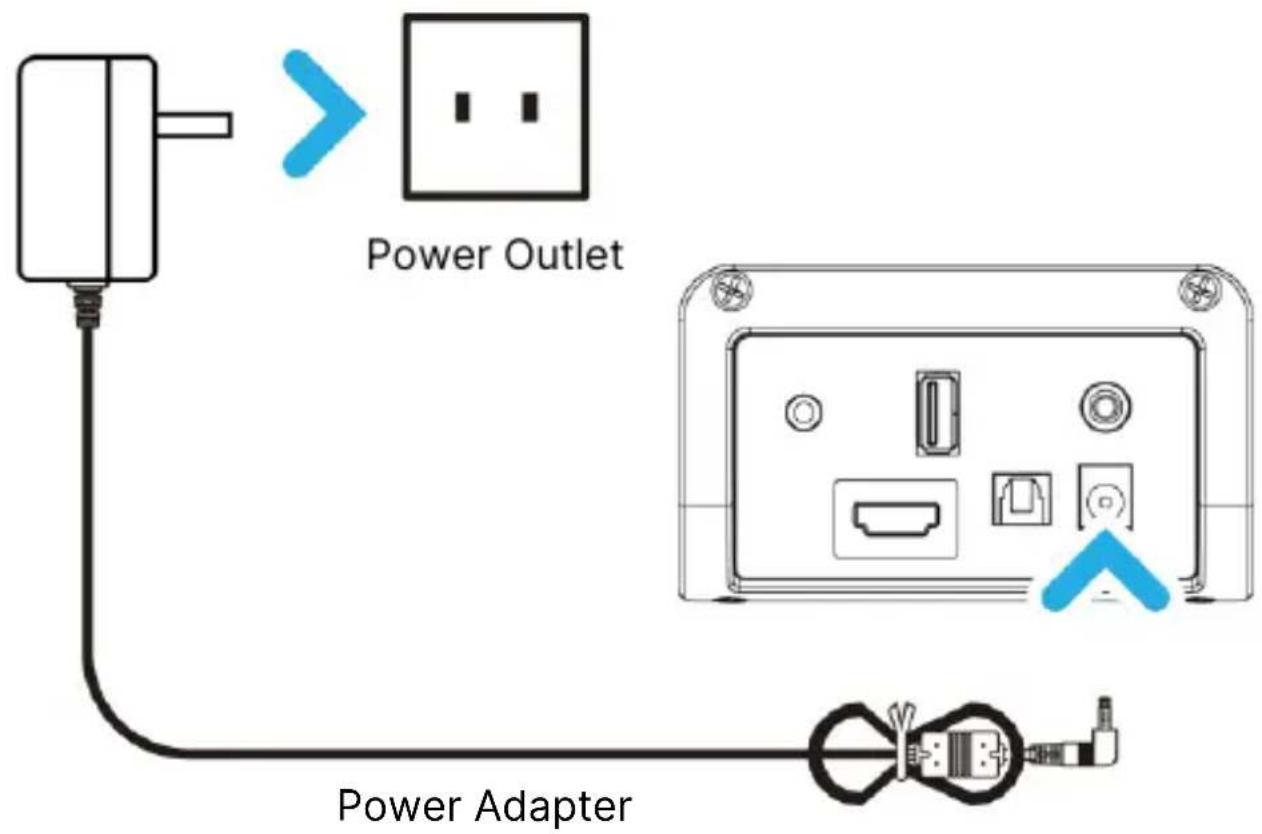

Conexión a la toma de corriente

Conexión a la toma de corriente

Asegúrese de que la tensión de alimentación está dentro del rango de 100V\~240V. Cualquier otro voltaje puede dañar la unidad.

Desenrolle el cable de alimentación en toda su longitud. Conecte el enchufe a una toma de corriente.

Asegúrese de que la clavija de red esté completamente insertada en la toma de corriente.

La clavija de red/el acoplador del aparato se utiliza como dispositivo de desconexión. El dispositivo de desconexión debe permanecer fácilmente accesible.

Inserte el extremo del adaptador de corriente en el puerto CC de la barra de sonido (Ref.12).

Asegúrese de que todas las conexiones de los cables de audio de la unidad están correctamente insertadas antes de conectar la barra de sonido a la toma de corriente. Desenchufe el cable de alimentación de la toma de corriente cuando no vaya a utilizar la unidad durante un periodo prolongado de tiempo.

Iconos de la pantalla

Entrada Utilización		Botón del mando a distancia	Pantalla
ÓPTICA	Conectar la barra de sonido con el cable óptico (no incluido), por ejemplo, al puerto óptico del televisor/dispositivo.	ÓPTICA	OPT
ARCO	Conexión de la barra de sonido con el cable HDMI(ARC), al puerto HDMI(ARC) del televisor.	ARCO	Arc
Bluetooth	Emparejando la barra de sonido mediante Bluetooth con un televisor, teléfono u otro dispositivo similar para reproducir audio desde la barra de sonido NAGA80.
USB	Puerto de reproducción USB: para reproducir audio desde una memoria USB (no incluida)	USB
ENTRADA AUX	Conexión de la barra de sonido con un cable estéreo de 3,5 mm, con un televisor, PC u otros dispositivos similares	ENTRADA AUX

Ajustes de audio

Modo	Opciones de graves/agudos dB(decibelios) se refiere al nivel de sonido.
MÚSICA	Cambie manualmente los ajustes de GRAVES y AGUDOS (entre 0 dB y +8 dB).
DIÁLOGO Cambie manualmente el ajuste de graves y agudos (entre 0 dB y +8 dB).
PELÍCULA	Cambie manualmente el ajuste de graves y agudos (entre 0 dB y +4 dB).
PLANO FLAT es el eucalizador por defecto. Las funciones BASS+ BASS- TRE+ TRE- están desactivadas.

Nota: El botón de efecto de sonido envolvente 3D (Rem.20) es un preajuste predefinido que no puede utilizarse con otro ecualizador. Los graves y los agudos no se pueden cambiar manualmente mientras se utiliza 3D.

Tenga en cuenta que las instrucciones de este manual de usuario harán referencia al número de botón de la barra de sonido (Ref. 'número'), o a los botones del mando a distancia, por ejemplo (Rem. 'número'), de acuerdo con los diagramas de las páginas 5 y 6.

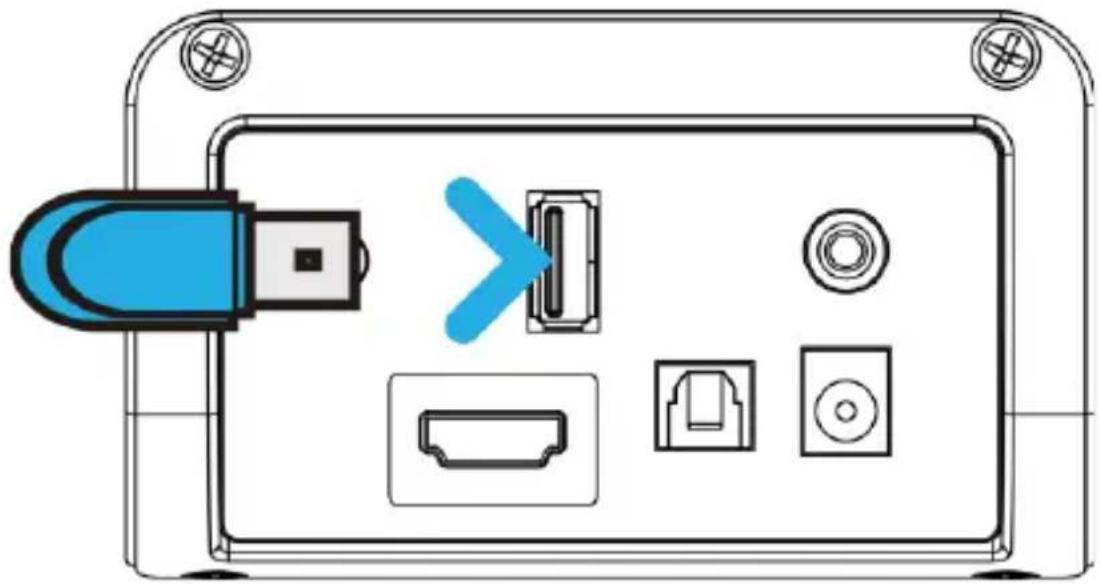

Uso del puerto USB de reproducción

1. Conecte una memoria USB al puerto USB (Ref.9) de la barra de sonido.

2. Pulse el botón 'INPUT' (Rem.14) del mando a distancia para cambiar el modo a USB. La pantalla LED de la barra de sonido mostrará USB

3. Reproduzca archivos de música desde la memoria USB a través de la barra de sonido.

a. El tamaño máximo de memoria de una memoria USB es de 64GB.

b. La memoria USB debe estar formateada en FAT32 antes de su uso.

c. El formato de archivos de audio soportado es MP3.

Nota: El puerto USB no se puede utilizar como puerto de conexión con otros dispositivos, ya que sólo sirve para la reproducción.

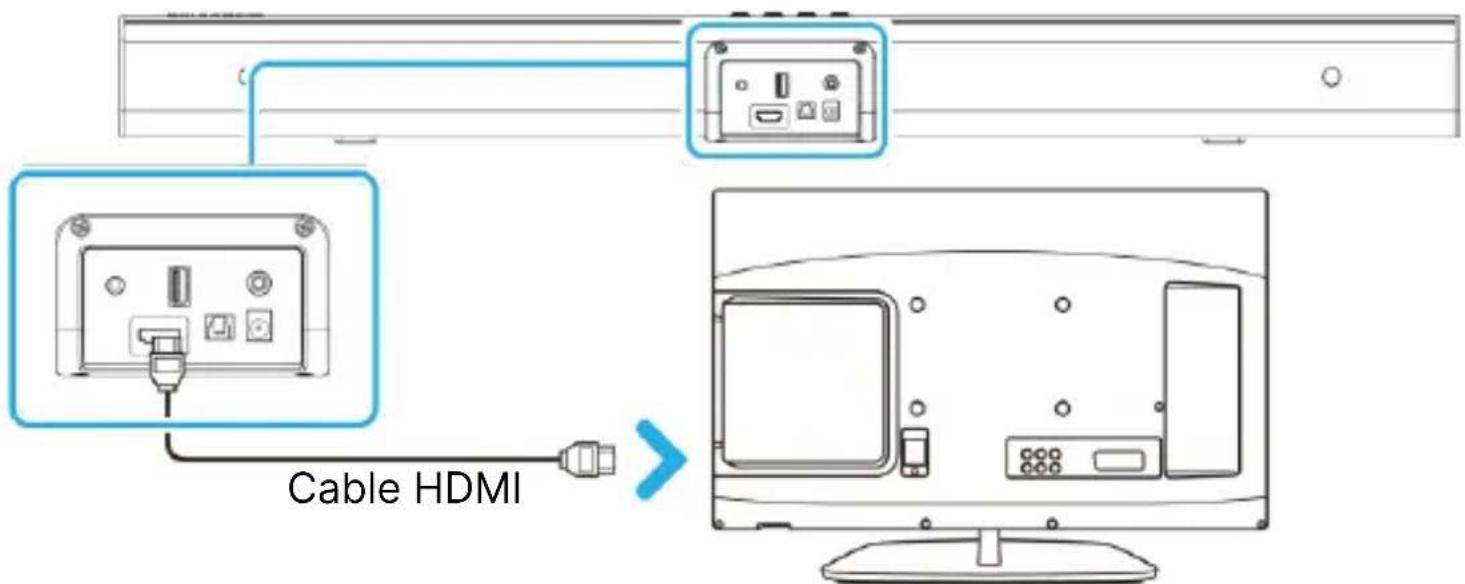

Uso de la entrada ARC

Antes de realizar la conexión, apague la barra de sonido y el televisor.

1. Conecte el cable ARC (incluido) al puerto de entrada ARC del panel posterior de la barra de sonido (Ref.8).

Conecte el otro extremo del cable al puerto de salida HDMI ARC del televisor. Asegúrese de que el puerto del televisor que está utilizando está marcado como ARC.

Pulse el botón 'POWER' del panel superior de la barra de sonido o del mando a distancia para encender la barra de sonido.

1. Pulse el botón 'INPUT' repetidamente en la barra de sonido (Ref.4) o en el mando a distancia (Rem.14) hasta que se seleccione el modo ARC. En la pantalla LED debe aparecer ''.
2. Asegúrese de que los ajustes de audio de su televisor están configurados en HDMI ARC, y el formato de audio en PCM. El audio del televisor se escuchará ahora a través de la barra de sonido.

Vista trasera de la unidad

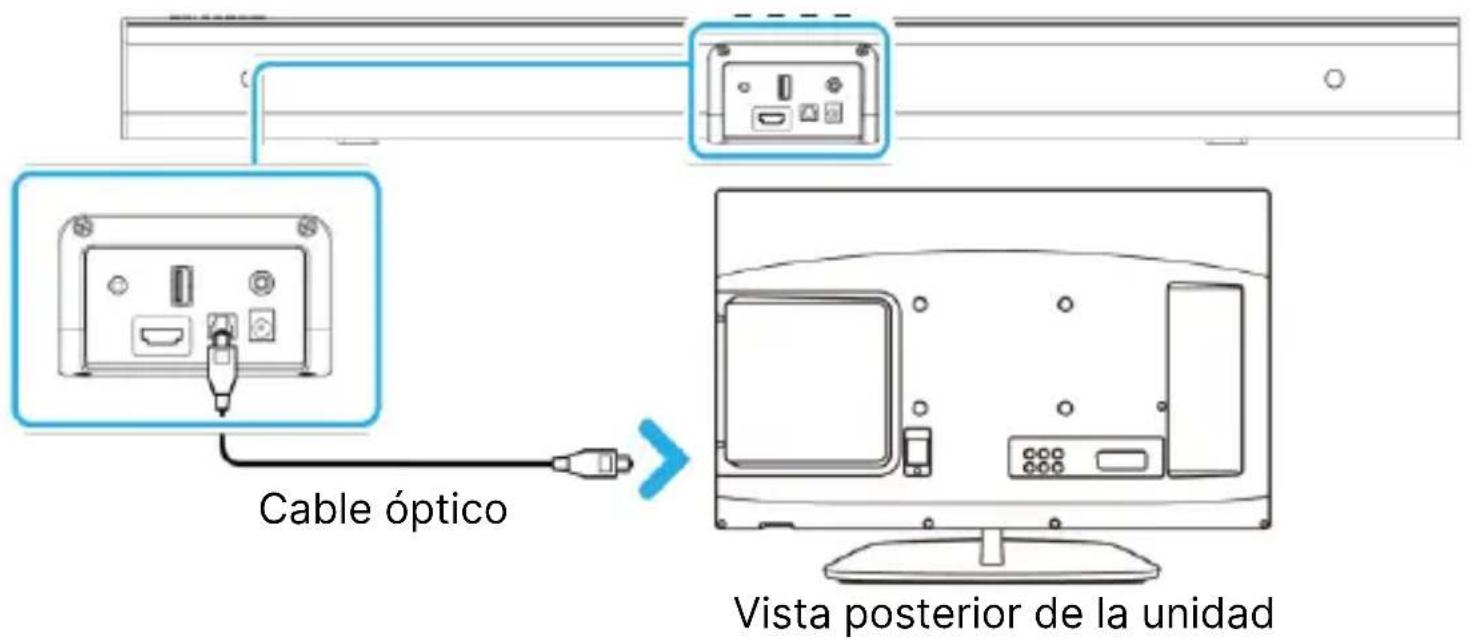

Uso de la Entrada Óptica

Conecte la Majority NAGA80 con una fuente de audio/TV/PC con una Salida de Audio Óptica utilizando un cable de Audio Óptico Digital (no incluido).

1. Inserte un extremo del cable de Audio Óptico Digital en la salida óptica de la fuente de audio y el otro extremo en la Entrada Óptica de la Barra de Sonido (Ref.10).
2. Pulse el botón 'POWER' del panel lateral (Ref.3) o del mando a distancia (Rem.13) para encender la barra de sonido.
3. Pulse el botón 'INPUT' del mando a distancia repetidamente (Rem.14) para cambiar al Modo Óptico o pulse el botón 'INPUT' (Ref.4) repetidamente en la barra de sonido para seleccionar 'Modo Óptico'. El modo muestra 'OPE.
4. Utilizando los controles nativos de su dispositivo conectado, asegúrese de que los ajustes de audio están establecidos en Audio Óptico Digital y el formato de audio en PCM.

El audio de la fuente de audio conectada se escuchará ahora a través de la NAGA 80.

Cable óptico Vista posterior de la unidad

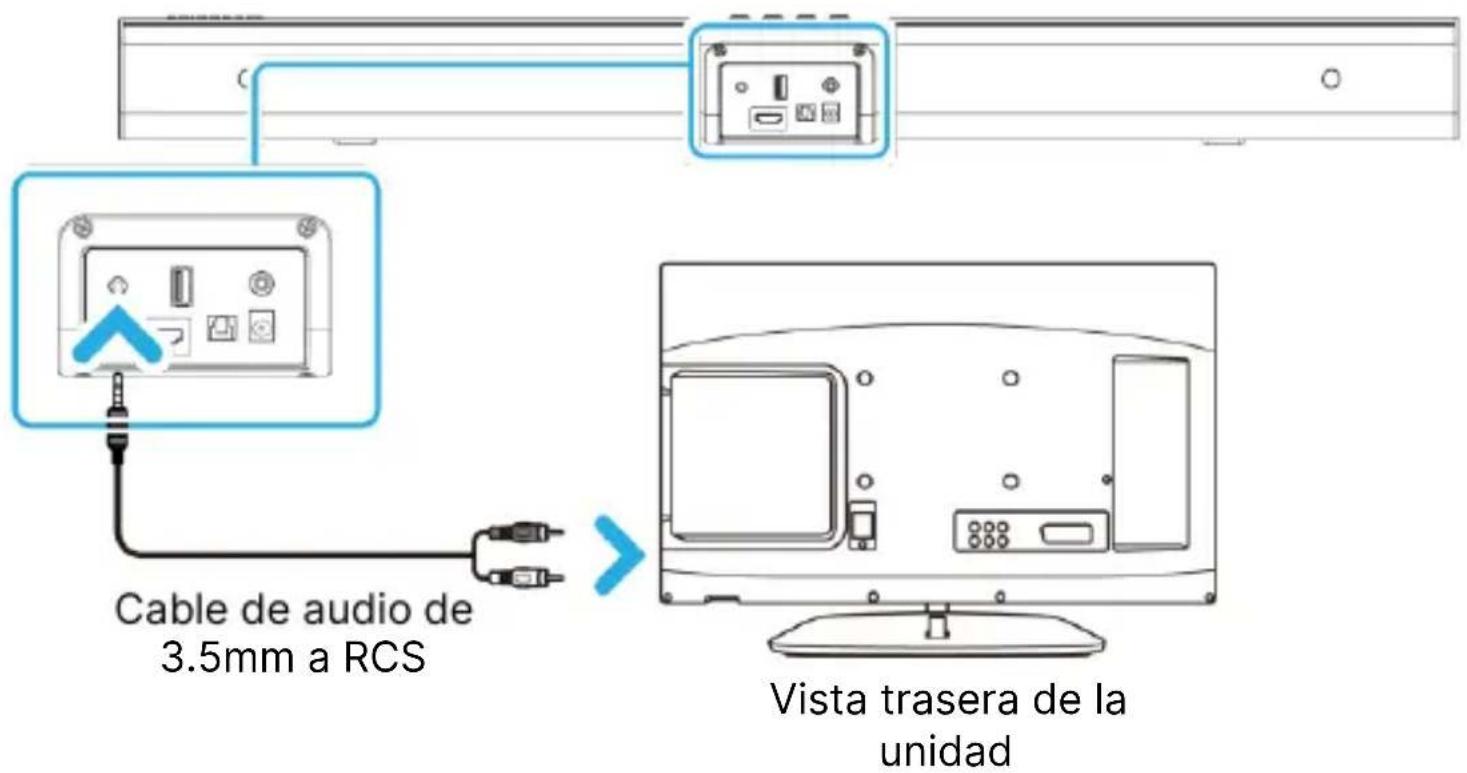

Utilización de la entrada AUX

Antes de utilizarla, apague la barra de sonido.

Conexión a dispositivos externos mediante un cable de audio de 3,5 mm a 3,5 mm (no incluido):

Inserte un extremo del cable de audio de 3,5 mm en la toma de entrada AUX del panel posterior de la barra de sonido (Ref.7) y el otro extremo en la salida de audio/salida de auriculares de los dispositivos externos, por ejemplo, reproductor MP3, teléfono u otras fuentes de audio, etc.

Conexión al televisor mediante el cable de 3,5 mm a RCA (incluido):

Inserte el extremo del cable de 3,5 mm en el puerto AUX in del panel trasero de la barra de sonido (Ref.7) e inserte los otros dos extremos de color RCA en el puerto de salida de audio RCA del televisor.

Pulse el botón 'POWER' del panel de la barra de sonido o del mando a distancia para encender la barra de sonido.

Pulse el botón 'INPUT' repetidamente en la barra de sonido (Ref.4) o en el mando a distancia (Rem.14) repetidamente hasta que se seleccione el modo de entrada AUX. En la pantalla LED debe aparecer ''.

Encienda la barra de sonido y el televisor o los dispositivos externos, etc., según corresponda y ahora se oirá el audio a través de la NAGA 80 Mayoritaria.

Cable de audio de 3.5mm a RCS Vista trasera de la unidad

Bluetooth

El Majority NAGA 80 puede emparejarse mediante Bluetooth con un dispositivo habilitado para Bluetooth, como una Smart TV, PC, teléfono, tableta o similar, desde el que desee reproducir audio a través de la barra de sonido.

Pulse el botón 'POWER' en la barra de sonido (Ref.3) o en el mando a distancia (Rem.13) para encender la unidad.

Pulse repetidamente el botón 'INPUT' del mando a distancia (Rem.14) o pulse el botón

INPUT' de la barra de sonido (Ref.4) repetidamente hasta que se seleccione el Modo Bluetooth. Mientras se busca un dispositivo con el que emparejarse, en la pantalla LCD aparece 'BT' parpadeando.

Active la conectividad Bluetooth de su dispositivo e inicie la búsqueda de la barra de sonido. Selecciona 'NAGA 80' de la lista de dispositivos cuando se te pida emparejar con la barra de sonido.

Si se requiere una contraseña, introduce '0000'. Si tienes problemas en esta fase, consulta el manual de usuario de tu dispositivo para obtener instrucciones sobre el emparejamiento y la conexión con otros dispositivos Bluetooth.

Cuando se haya conectado correctamente, la barra de sonido emitirá un pitido y 'BT' dejará de parpadear. Tras el emparejamiento inicial, la unidad permanecerá emparejada a menos que el usuario la desempareje manualmente, o hasta que se reinicie el dispositivo.

Si el dispositivo se desvincula o no puede conectarse, repita los pasos anteriores.

Para desemparejar la barra de sonido de un dispositivo emparejado mantenga pulsado el botón 'PAIR' del mando a distancia (Rem.27) durante 3 segundos para desconectar.

Nota: Majority NAGA 80 no es compatible con auriculares Bluetooth.

Solución de problemas

Observación Posible causa/solución
Sin alimentación/ funcionamiento	Compruebe que la toma de corriente está conectada.Comprueba que el adaptador de corriente está correctamente conectado a la toma de corriente. **
No hay sonido	Compruebe si la unidad está ajustada en MUTE.Compruebe que los cables están correctamente instalados.Si los cables están correctamente instalados, intente conectarse al televisor con un cable alternativo.Compruebe si la unidad está encendida y ajustada en el modo correcto. **
No hay sonido en modo Bluetooth	Compruebe que su dispositivo Bluetooth está emparejado.Compruebe que ha pulsado el botón 'PAIR' antes de emparejar.Compruebe si la barra de sonido está emparejada con otro dispositivo, desemparéjela y vuelva a intentarlo.Sube el volumen de la barra de sonido.Compruebe si el dispositivo externo requiere la contraseña '0000'. **
Perturbación del funcionamiento	Apague y desenchufe la unidad. Déjalo durante 2 minutos y vuelve a encender la barra de sonido.Si un modo en particular está causando problemas, por favor intente una conexión alternativa a su TV como Óptica o Bluetooth.**
No hay sonido cuando se conecta y se cambia al modo OPTICAL IN	Check and ensure the audio setting of the input source (e.g. TV, games console, DVD player etc.) is set to PCM mode while using digital connection.
No hay sonido cuando se conecta y se cambia al modo ARC.	1. Comprueba y asegúrate de que el ajuste de audio de la fuente de entrada (por ejemplo, TV, consola de juegos, etc.) está en modo ARC cuando utilices la conexión digital.2. Compruebe si el cable ARC está correctamente conectado al terminal ARC.3. Compruebe el cable ARC suministrado y pruebe con otro cable ARC.4. Si no es así, la barra de sonido no puede reproducir la señal de entrada. Cambie la salida de audio del televisor a otra entrada digital - PCM, y lo mismo ocurre con la barra de sonido - OPTICAL **.
Problemas de funcionamiento del mando a distancia	Compruebe si es necesario cambiar la pila, pruebe con pilas nuevas.Compruebe si hay obstáculos que bloqueen el sensor remoto.

Especificación

Fuente de alimentación DC24V 1.7A
Respuesta en frecuencia 30Hz-20KHz
SNR 87dB
Separación 65dB
Bluetooth V5.0
Dimensiones (LxHxW) 810 × 77.7 × 117mm
Peso neto 2.38kg

Garantía

Todos los productos tienen una garantía estándar de 12 meses. Todos los artículos deben registrarse en los 30 días siguientes a su compra en www.majority.co.uk para que la garantía sea válida. Una vez en la página web, utilice el menú para encontrar 'Registre su producto'. También tendrá la posibilidad de ampliar la garantía 24 meses más, sin coste alguno.

Asistencia

Si necesita más ayuda con su nuevo Majority NAGA 80, póngase en contacto con nuestro equipo de asistencia en la página web de Majority: www.majority.co.uk/support.

NOTA: Este equipo ha sido sometido a pruebas y se ha determinado que cumple los límites establecidos para los dispositivos digitales de Clase B, de conformidad con el apartado 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. No obstante, no se garantiza que no se produzcan interferencias en una instalación concreta. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo que puede determinarse apagando y encendiendo el equipo, se recomienda al usuario que intente corregir la interferencia mediante una o más de las siguientes medidas:

• Cambie la orientación o la ubicación de la antena receptora.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo a una toma de corriente de un circuito distinto al que está conectado el receptor.
• Consulte al distribuidor/vendedor o a un técnico experto en radio/TV para obtener ayuda.

Advertencia: Los cambios o modificaciones a esta unidad no aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para utilizar el equipo.

Declaración de exposición a la radiación de la FCC

El dispositivo ha sido evaluado para cumplir los requisitos generales de exposición a RF. El dispositivo puede utilizarse en condiciones de exposición fijas/móviles (min20cm) sin restricciones.

ES Guías de Seguridad y Uso (Cuando sea aplicable)

Información General de Seguridad - Leer y Conservar: Revise todas las instrucciones de seguridad y operación antes de usar; guárdelas para referencia futura. Seguir las Instrucciones: Cumpla estrictamente con todas las guías de seguridad y operativas. Exposición al Agua: Mantenga el dispositivo alejado del agua; evite colocar líquidos cerca de él. Ventilación: Asegúrese de que las aberturas de ventilación no estén obstruidas para evitar el sobrecalentamiento. Fuentes de Calor: Mantenga el dispositivo alejado de aparatos que emitan calor. Montaje en Pared - Seguridad de Instalación: Siga las instrucciones del fabricante y use solo kits de montaje aprobados. Evite perforar áreas con cables, gas o tuberías de agua. Use herramientas y equipos de seguridad adecuados. Mantenimiento Regular: Inspeccione regularmente para detectar desgaste o daños, especialmente si está montado en la pared. Reubicación: Desmonte del soporte de pared antes de moverlo. Seguridad Infantil: Manténgalo fuera del alcance de los niños y asegúrese de que los objetos pesados estén montados de forma segura. Precauciones Sísmicas: Use soportes especializados en áreas propensas a terremotos. Seguridad Eléctrica - Fuente de Energía: Use la fuente de energía especificada; consulte a un electricista si tiene dudas. Gestión de Cables: Proteja el cable de alimentación contra daños. Desconexión de Energía: Mantenga el enchufe principal accesible; desenchufe durante tormentas o largos periodos de inactividad. Seguridad de las Baterías - Carga: Use el cargador del fabricante; evite condiciones extremas. Exposición al Calor: Mantenga las baterías alejadas del calor para evitar explosiones o fugas. Estado de la Batería: Deje de usarla si la batería está dañada; deséchela adecuadamente. Reemplazo: Use solo las baterías recomendadas; tipos incorrectos pueden causar peligros. Baterías Externas: Use solo los tipos especificados, respetando la polaridad correcta. Retiro de Baterías: Retire las baterías si no se usa durante un período prolongado. Eliminación: Siga las normativas locales para la eliminación de baterías; no las incinere. Seguridad de Conectividad - Conexiones de Cables: Apague los dispositivos antes de conectar o desconectar cables. Emparejamiento Bluetooth: Asegure una conexión segura; evite interferencias de otros dispositivos. Control de Volumen: Mantenga un volumen moderado para prevenir daños auditivos. Seguridad de Conectividad y Datos - Seguridad de Red Inalámbrica: Revise las políticas de privacidad y asegure su red. Actualizaciones de Software: Mantenga el software actualizado para la seguridad y el rendimiento. Advertencias de Seguridad para Niños - Uso del Producto: Destinado a adultos; manténgalo fuera del alcance de los niños. Advertencia sobre Baterías: Mantenga las baterías y los artículos que contienen baterías fuera del alcance de los niños. Control de Volumen: Mantenga un nivel de volumen seguro para proteger la audición de los niños. Riesgo de Incendio - Materiales Inflamables: No coloque llamas abiertas cerca del producto. Sobrecalentamiento: Evite cubrir el producto para prevenir sobrecalentamientos y riesgos de incendio. Eliminación y Reciclaje - Eliminación del Producto: Deséchelo en un centro de reciclaje según las leyes locales. Cumplimier Ambiental: Siga las normativas para la eliminación de baterías y desechos electrónicos. Mantenimiento del Usuario - Limpiez Desenchufe antes de limpiar; use solo un paño seco. Reparaciones: Solo personal calificado debe realizar reparaciones. Protección de Datos: Restablezca a la configuración de fábrica antes de devolver o desechar el producto. Descargo de Responsabilidad: El incumplimiento de estas instrucciones puede resultar en lesiones, muerte o daños a la propiedad. El fabricante no se hace responsable de los daños causados por un uso inadecuado.
