MANUALE UTENTE P2510S Titan Army

Si prega di leggere attentamente questo manuale prima di utilizzare il prodotto e di conservarlo in un luogo sicuro.

• Tenere il monitor lontano dalle fonti d'acqua o luoghi umidi, come bagni, cucine, cantine e piscine.
• Assicurarsi che il monitor sia posizionato su una superficie piana. Se il monitor cade, potrebbe causare lesioni umane o danni al dispositivo.
• Conservare e utilizzare il monitor in un luogo fresco, asciutto e ben ventilato, e tenerlo lontano da fonti di emissione e calore.
• Non coprire o bloccare il foro di ventilazione nel guscio posteriore, e non utilizzare il prodotto su un letto, divano, coperta o oggetti simili.
• Il range della tensione di alimentazione del monitor è stampato sull'etichetta sul guscio posteriore. Se non è possibile determinare la tensione di alimentazione, consultare il distributore o la compagnia elettrica locale.
• Se il monitor non verrà utilizzato per un lungo periodo, si prega di interrompere l'alimentazione per evitare scosse elettriche nei giorni di pioggia e danni dovuti a tensioni di alimentazione anomale.
• Si prega di utilizzare una presa di corrente affidabile e messa a terra. Non sovraccaricare la presa, altrimenti potrebbe causare incendi o scosse elettriche.
• Non inserire materiale estraneo nel monitor, potrebbe causare cortocircuiti che provocano incendi o scosse elettriche.
• Non smontare o riparare questo prodotto da soli per evitare scosse elettriche. In caso di guasti, contattare direttamente il servizio di assistenza post-vendita.
• Non tirare o torcere il cavo di alimentazione forzatamente.
• Si prega di utilizzare una presa di corrente affidabile e messa a terra. Non sovraccaricare la presa, altrimenti potrebbe causare incendi o scosse elettriche.

Contenuto del pacchetto

Elenco di imballaggio

• Si prega di verificare che il pacchetto del monitor contenga tutte le parti. Se manca qualche parte, contattare il distributore.
• Il colore e la forma delle parti possono variare a seconda dei modelli. Le figure in questo Manuale dell'Utente sono solo a scopo illustrativo.
• I cavi forniti possono variare a seconda dei prodotti acquistati. Le figure in questo Manuale dell'Utente sono solo a scopo illustrativo.

Cavo di alimentazione

- I viti ridondanti possono essere utilizzate come viti di ricambio.

Installazione

Installazione della base

1. Apri il pacchetto di cartone, togli la schiuma e mettila piatta sul tavolo. Rimuovi il coperchio superiore della schiuma e mettilo da parte, prendi il sacchetto di pellicola del monitor e metti il monitor nel coperchio inferiore della schiuma.

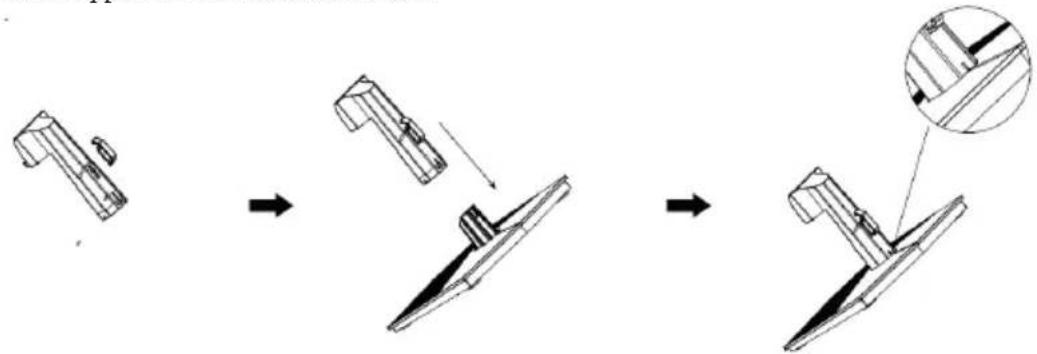

1. Prendi la fibbia per legare dalla borsa degli accessori, allineala con lo slot sul supporto e scorri verso il basso fino a quando il punto di scatto si incastra nel piccolo foro. Allinea la base e inseriscila nel supporto, e controlla se la freccia sul supporto è allineata con la base.

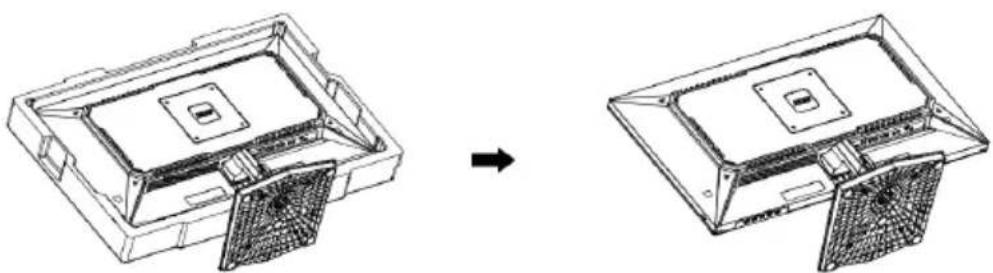

1. Come mostrato nella figura qui sotto, inserisci il componente della base assemblato nel passaggio 2 direttamente nello slot corrispondente del guscio posteriore e verifica che il supporto non cada automaticamente dal guscio posteriore.

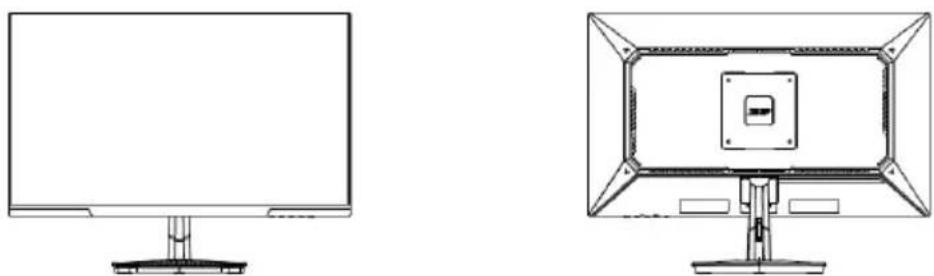

1. Dopo il montaggio, semplicemente tieni il supporto con la mano per far stare il monitor in posizione verticale.

Nota: Durante il montaggio dell'intero monitor, non premere lo schermo a cristalli liquidi con la mano per evitare danni allo schermo.

Installazione del supporto

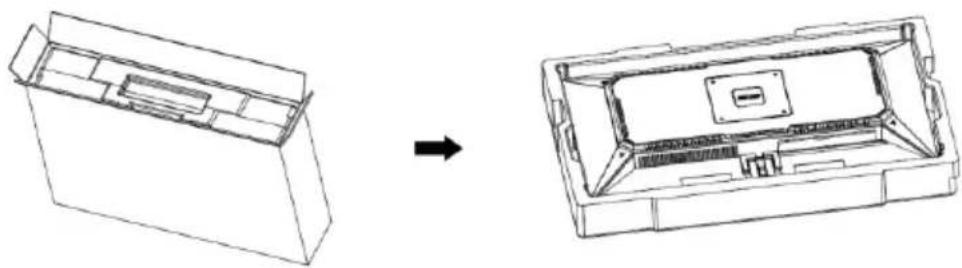

1. Apri il pacchetto di cartone, togli la schiuma e mettila piatta sul tavolo. Rimuovi il coperchio superiore della schiuma e mettilo da parte, prendi il sacchetto di pellicola del monitor e metti il monitor nel coperchio inferiore della schiuma.

1. Seguire le istruzioni ricevute con il supporto a parete, il supporto o l'accessorio e installare il monitor sulla parete o sulla struttura desiderata. Le dimensioni del supporto VESA sono 100 x 100 mm.

Supporto (Non incluso)

Note: Per evitare il cedimento del monitor sul supporto, installarlo saldamente e proteggerlo completamente. Non posizionare o appendere alcun oggetto sul supporto e l'altezza di utilizzo del supporto dovrebbe essere inferiore a 2 metri.

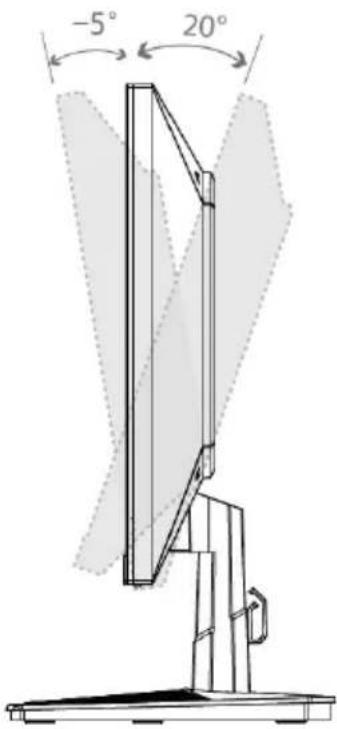

-5° 20°

Angolo di inclinazione:

$$ - 5 ^ {\circ} (\pm 2 ^ {\circ}) \sim + 2 0 ^ {\circ} (\pm 2 ^ {\circ}) $$

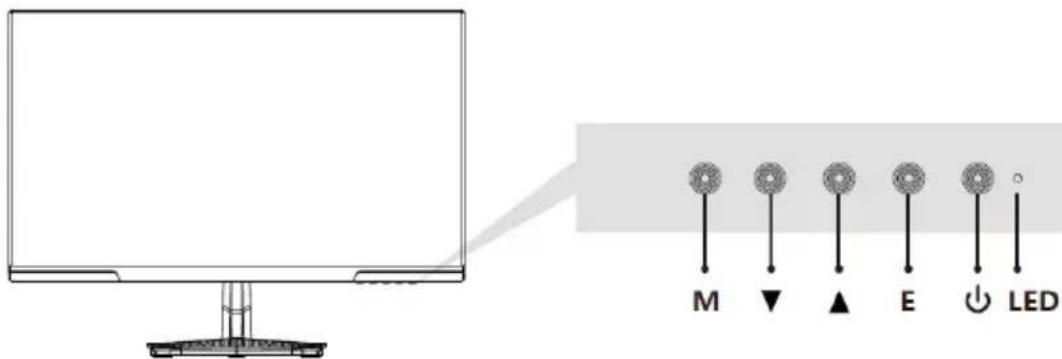

Descrizione dei pulsanti

Pulsante	Funzione
M	Pulsante Menu: Premere per accedere ai sottomenu/entrare rapidamente nel menu principale.
▼	Pulsante Giù: premere per muoversi verso il basso nel menu/regolare rapidamente la luminosità
▲	Pulsante Su: premere per muoversi verso l'alto nel menu/cambiare rapidamente i segnali di ingresso della porta
E	Uscita: premere per tornare al menu precedente
↓	Tasto di accensione: Premere per accendere/spegnere il monitor.
LED	Indicatore a LED: Cambia colore per indicare lo stato.

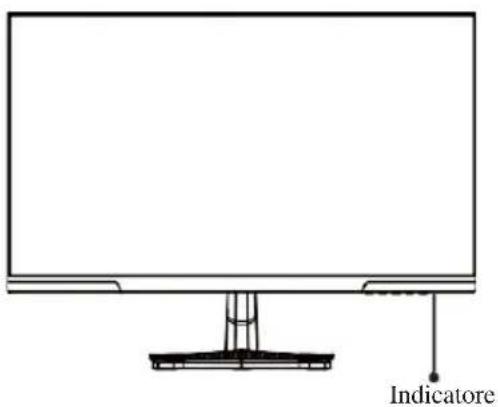

Spiegazione della luce indicatrice

Indicatore

Indicatore: Una luce bianca indica che l'alimentazione è accesa e il monitor sta funzionando normalmente. Una luce rossa indica che non è stata rilevata alcuna sorgente video e non ci sono segnali orizzontali o verticali o è stata rilevata una bassa tensione. Assicurati che il computer sia acceso e che tutti i cavi video siano completamente inseriti e/o collegati.

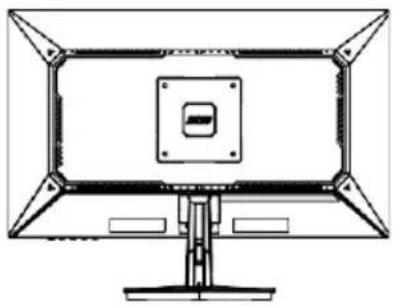

Collegamento del cavo:

* La configurazione dell'interfaccia inferiore sul retro del monitor varia a seconda dei prodotti.
* Nota: Se il cavo di alimentazione o il cavo del segnale sono danneggiati, è necessario sostituirli con cavi speciali morbidi o componenti speciali acquistati presso il produttore o il dipartimento di manutenzione.

Interfaccia HDMI

Utilizzare il cavo HDMI per collegare l'interfaccia HDMI IN del prodotto all'interfaccia HDMI OUT di un PC.

di un PC.

Utilizzare il cavo HDMI-DVI per collegare l'interfaccia HDMI IN del prodotto all'interfaccia DVI OUT di un PC.

Anterlade: HDMI IN DVI OUT di un PC.

Interfaccia DP

Utilizzare il cavo DP per collegare l'interfaccia DP IN del prodotto all'interfaccia DP OUT di un PC.

IN del prodotto all'interfaccia DP OUT un PC.

USCITA AUDIO

Collegare dispositivi di uscita audio come auricolari all'interfaccia AUDIO OUT.

Interfaccia DC

Collegare l'adattatore di alimentazione al cavo di alimentazione, collegare la spina dell'adattatore di alimentazione alla porta di alimentazione

corrispondente del monitor, e quindi collegare il cavo di alimentazione a una presa di corrente correttamente messa a terra.

Menu OSD

Descrizione del menu

• Il colore e la forma del menu OSD del computer effettivo potrebbero essere leggermente diversi da quelli mostrati nella figura.
  • Le specifiche del menu OSD possono cambiare con il miglioramento delle funzioni senza preavviso.

Il menu di visualizzazione dello schermo (OSD) può essere utilizzato per regolare le impostazioni del monitor e viene mostrato sullo schermo dopo che il monitor è acceso e viene premuto il pulsante M.

Inserisei Menu

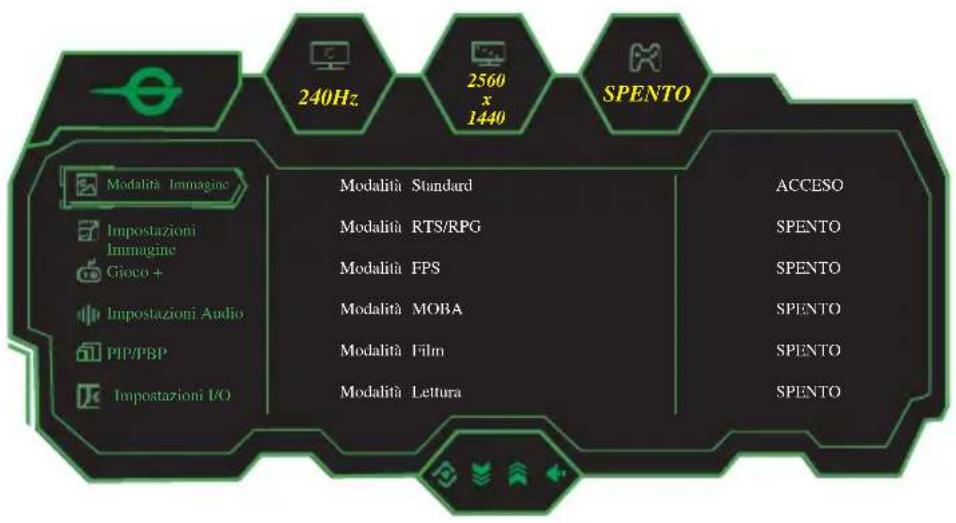

1. Premere il pulsante M per attivare lo schermo del browser.

240Hz 2560 x 1440 SPENTO Modalità Immagine Impostazioni Immagine Gioco + Impostazioni Audio PIP/FBP Impostazioni I/O Modalità Standard Modalità RTS/RPG Modalità FPS Modalità MOBA Modalità Film Modalità Lettura ACCESO SPENTO SPENTO SPENTO SPENTO SPENTO

1. Premere ▼ o ▲ per scorrere tra le funzioni.

-Selezionare la funzione desiderata e premere M per entrare nel sottomenu.

-Premere ▼ o ▲ per scorrere tra i sottomenu e premere il tasto M per selezionare e confermare la funzione desiderata.

-Premere ▼ o ▲ per selezionare un'opzione e premere M per confermare le impostazioni ed uscire dal menu corrente.

1. Premere E per uscire dal menu.

Nome del prodotto			Display a Cristalli Liquidi
Modello del prodotto			P2510S
Dimensioni dello schermo LCD			24,5 pollici
Aspect Ratio			16:9
Angolo di visione ampio			178° (H) / 178° (V)
Pixel pitch			0,2115 mm (orizzontale) * 0,2101 mm (verticale)
Rapporto di contrasto			1000:1 (TIPICO)
Colori			16.7M
Risoluzione			2560x1440
Massimo tasso di aggiornamento			240Hz
Specifiche di alimentazione			12V =4,0ALa tensione e la corrente standard possono variare a seconda dei paesi, fare riferimento all'etichetta sul retro del prodotto.
Dimensioni del prodotto Base normale		Senza base	557,7×330,6×58 mm
		Con base	557,7×422,6×218,5 mm
Angolo di inclinazione			-5° ~20°
Intervallo di altezza			N/D
Angolo di rotazione			N/D
Angolo verticale			N/D
Condizioni ambientali	Operativo		Temperatura: 0° C~ 40° C (32° F ~ 104° F)Umidità : 10%90% RH (non condensante)
	Conservazione		Temperatura: -20° C 60° C (-4° F ~ 140° F)Umidità : 5%~95% RH (non condensante)

HIGH-DEFINITION MULTIMEDIA INTERFACE

I termini HDMI e HDMI High-Definition Multimedia Interface, e il logo HDMI sono marchi o marchi registrati di HDMI Licensing Administrator, Inc. negli Stati Uniti e in altri paesi.
