MANUALE UTENTE PCQ 715 B80E BOSCH

Avvertenze per l’uso

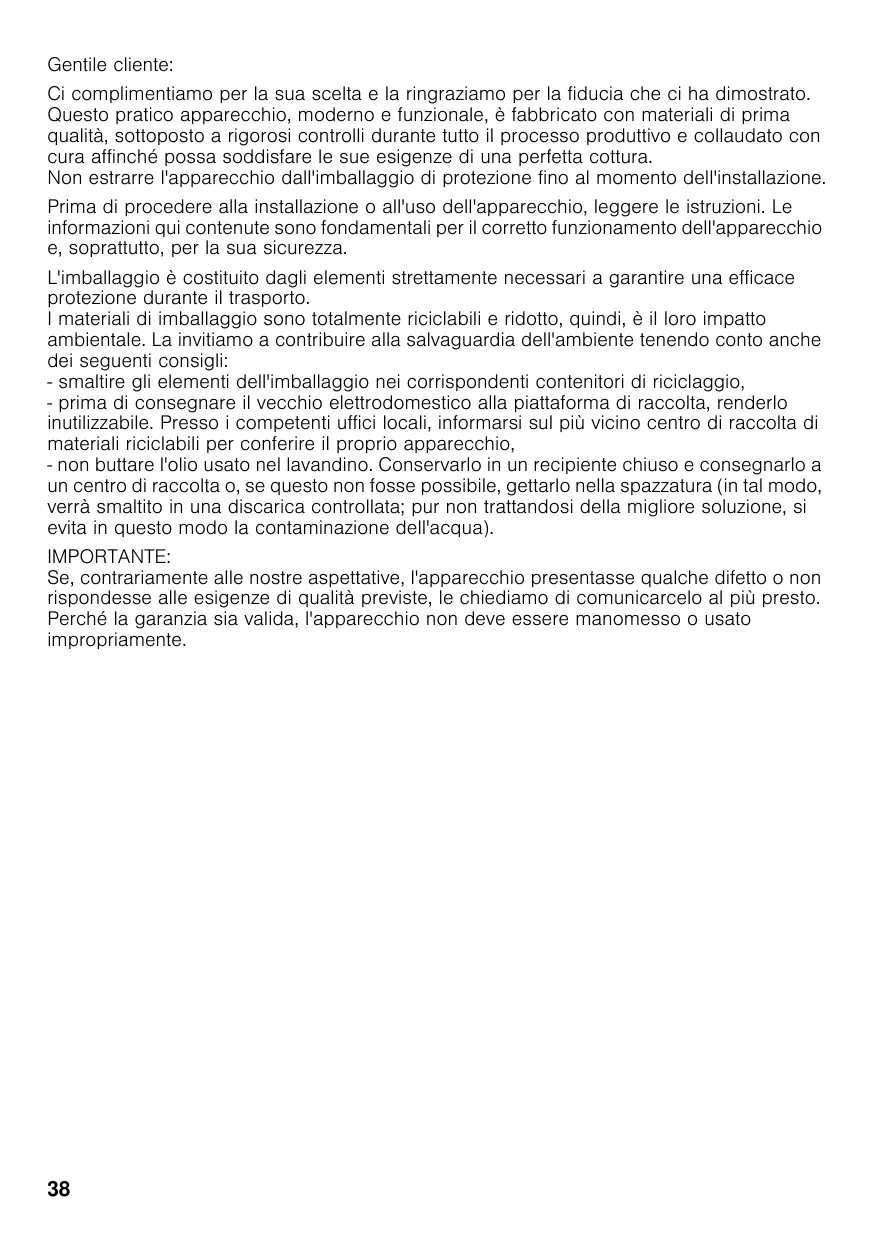

Gentile cliente: Ci complimentiamo per la sua scelta e la ringraziamo per la fiducia che ci ha dimostrato. Questo pratico apparecchio, moderno e funzionale, è fabbricato con materiali di prima qualità, sottoposto a rigorosi controlli durante tutto il processo produttivo e collaudato con cura affinché possa soddisfare le sue esigenze di una perfetta cottura. Non estrarre l'apparecchio dall'imballaggio di protezione fino al momento dell'installazione. Prima di procedere alla installazione o all'uso dell'apparecchio, leggere le istruzioni. Le informazioni qui contenute sono fondamentali per il corretto funzionamento dell'apparecchio e, soprattutto, per la sua sicurezza. L'imballaggio è costituito dagli elementi strettamente necessari a garantire una efficace protezione durante il trasporto. I materiali di imballaggio sono totalmente riciclabili e ridotto, quindi, è il loro impatto ambientale. La invitiamo a contribuire alla salvaguardia dell'ambiente tenendo conto anche dei seguenti consigli: - smaltire gli elementi dell'imballaggio nei corrispondenti contenitori di riciclaggio, - prima di consegnare il vecchio elettrodomestico alla piattaforma di raccolta, renderlo inutilizzabile. Presso i competenti uffici locali, informarsi sul più vicino centro di raccolta di materiali riciclabili per conferire il proprio apparecchio, - non buttare l'olio usato nel lavandino. Conservarlo in un recipiente chiuso e consegnarlo a un centro di raccolta o, se questo non fosse possibile, gettarlo nella spazzatura (in tal modo, verrà smaltito in una discarica controllata; pur non trattandosi della migliore soluzione, si evita in questo modo la contaminazione dell'acqua). IMPORTANTE: Se, contrariamente alle nostre aspettative, l'apparecchio presentasse qualche difetto o non rispondesse alle esigenze di qualità previste, le chiediamo di comunicarcelo al più presto. Perché la garanzia sia valida, l'apparecchio non deve essere manomesso o usato impropriamente.

Indicazioni di sicurezza Leggere attentamente le presenti istruzioni. Ciò le consentirà di manipolare e usare l'apparecchio in modo sicuro ed efficace. Tutte le operazioni di installazione, regolazione e adattamento a un diverso tipo di gas devono essere effettuate da un tecnico autorizzato, nel rispetto della normativa e della legislazione applicabili, nonché delle prescrizioni delle società locali di fornitura di gas ed elettricità. Per l'adattamento a un diverso tipo di gas, si consiglia di rivolgersi al Servizio Tecnico. Per l'installazione del nuovo piano di cottura, attenersi strettamente alle istruzioni di montaggio. Questo apparecchio può essere installato solo in un luogo ben ventilato, nel rispetto dei regolamenti in vigore e delle disposizioni relative alla ventilazione. L'apparecchio non deve essere collegato a un dispositivo di espulsione dei prodotti di combustione. Questo apparecchio è stato concepito esclusivamente per uso domestico, non è consentito l'uso a scopi commerciali o professionali. Questo apparecchio non può essere installato in yacht o camper. La garanzia ha validità solo in caso venga rispettato l'utilizzo per cui è stato concepito. Il luogo di installazione deve disporre di un sistema di ventilazione regolamentare, in perfetto stato. Non esporre l'apparecchio a correnti d'aria. I bruciatori potrebbero spegnersi. Questo apparecchio viene predisposto in fabbrica per il gas indicato sulla targa identificativa. Se fosse necessario modificarlo, consultare le istruzioni di montaggio. Non manomettere l'interno dell'apparecchio. In caso di necessità, contattare il nostro Servizio Tecnico. Conservare le istruzioni d'uso e installazione e lasciarle sempre a corredo dell'apparecchio in caso di nuovo proprietario. Se l'apparecchio risulta danneggiato, non collegarlo all'alimentazione. Contattare il nostro Servizio Tecnico. Durante il funzionamento, la superficie degli apparati di cottura si scalda. Prestare la dovuta attenzione. Mantenere i bambini a debita distanza. Utilizzare l'apparecchio solo per cucinare e non quale fonte di riscaldamento.

Grassi o olio surriscaldati possono infiammarsi facilmente. Non allontanarsi mentre si riscaldano olio e grassi. In caso di incendio, non tentare di spegnere le fiamme con l'acqua. Pericolo di ustioni! Coprire il recipiente per soffocare il fuoco e scollegare la zona di cottura. In caso di guasto, chiudere il gas e scollegare l’alimentazione elettrica. Per procedere a eventuali riparazioni, contattare il nostro Servizio Tecnico. Non forzare le manopole se risultasse impossibile ruotarle. Chiamare immediatamente il Servizio Tecnico affinché proceda alla riparazione o alla sostituzione. Non appoggiare recipienti deformati e instabili su piani di cottura e bruciatori, per evitare che possano capovolgersi accidentalmente. Non utilizzare apparecchi di pulizia a vapore sul piano di cottura. Pericolo di folgorazione! Questo apparecchio rientra nella classe 3 della norma EN 30-1-1 per gli apparecchi a gas: apparecchio incassato in un mobile. Non conservare e non utilizzare, sotto questo elettrodomestico e nelle sue vicinanze, prodotti chimici corrosivi, vapori, materiali infiammabili o prodotti non alimentari. Questo apparecchio non è adatto all'utilizzo da parte di persone (inclusi i bambini) le cui capacità fisiche, sensoriali o mentali siano ridotte, o che non abbiano sufficiente esperienza e competenza, a meno che una persona responsabile per la loro sicurezza non abbia fornito loro la supervisione e le istruzioni relative all'uso necessarie. Non lasciare l'apparecchio incustodito quando è in funzione. Le illustrazioni riportate in questo manuale di istruzioni sono indicative. Il costruttore declina ogni responsabilità in caso di mancata osservanza delle disposizioni del presente manuale.

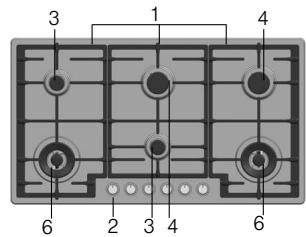

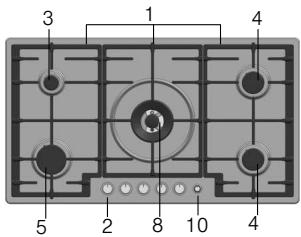

Il suo nuovo apparecchio

Griglie Manopole Bruciatore ausiliario fino a 1,0 kW Bruciatore semi-rapido fino a 1,75 kW Bruciatore rapido fino a 3,0 kW Bruciatore a doppia fiamma fino a 3,3 kW Bruciatore a tripla fiamma fino a 4,0 kW Bruciatore “dual″ a doppia fiamma fino a 5,0 kW Piastra elettrica 1500 W Main Switch (optional)

Bruciatori a gas Funzionamento Fig. 1 Fig. 2 Su ogni manopola è indicato il bruciatore che controlla. Fig. 1 Per un corretto funzionamento dell'apparecchio, è indispensabile verificare che le griglie e tutti gli elementi dei bruciatori siano collocati correttamente. Fig. 2-3. Fig. 3 Accensione manuale 1 Premere la manopola del bruciatore scelto e ruotarla verso sinistra, fino alla posizione desiderata. 2 Avvicinare al bruciatore un accendigas o una fiamma (accendini, cerini, ecc.). Accensione automatica Se il piano di cottura dispone di accensione automatica (candele): 1 Premere la manopola del bruciatore scelto e ruotarla verso sinistra, fino alla posizione di massima potenza. Quando si preme una manopola, si producono scintille in tutti i bruciatori. La fiamma si accende (non è più necessario tenere premuta la manopola). 2 Ruotare la manopola nella posizione desiderata. Se l'accensione non avviene, riportare la manopola in posizione di spegnimento e ripetere l'operazione. In questo caso, premere la manopola più a lungo (fino a 10 secondi). Attenzione! Se, trascorsi 15 secondi, la fiamma non si accende, spegnere il bruciatore e aprire la porta o la finestra del locale. Attendere almeno un minuto prima di riprovare ad accendere il bruciatore.

Sistema di sicurezza Candela Termocoppia A seconda del modello, il piano di cottura può disporre di un sistema di sicurezza (termocoppia) che impedisce il passaggio del gas se i bruciatori si spengono accidentalmente. Per verificare che questo dispositivo sia attivo, accendere il bruciatore normalmente e, senza lasciare la manopola, tenerla premuta a fondo per 4 secondi dopo l'accensione della fiamma. Spegnere un bruciatore Ruotare la manopola corrispondente verso destra, portandola in posizione 0. Livelli di potenza Le manopole progressive permettono di regolare la potenza tra i livelli massimo e minimo. Posizione Fiamma grande Fiamma piccola Manopola chiusa Apertura o capacità massima e accensione elettrica Apertura o capacità minima Nei bruciatori "dual" a doppia fiamma, la fiamma interna e quella esterna possono essere regolate in modo indipendente. I livelli di potenza sono i seguenti: Fiamma esterna e fiamma interna alla massima potenza. Fiamma esterna alla minima potenza, fiamma interna alla massima potenza. Fiamma interna alla massima potenza.

Fiamma interna alla minima potenza. Interruttore principale / Blocco del piano di cottura (Main Switch) Il piano di cottura può essere dotato di un interruttore principale che impedisce il passaggio generale del gas e spegne simultaneamente tutti i bruciatori. Questo interruttore è molto pratico se ci sono dei bambini in casa o, se per qualche motivo, occorre spegnere rapidamente tutti i bruciatori. Per bloccare il piano di cottura: 1 Premere l'interruttore principale. Tutti i bruciatori accesi si spengono. Il piano di cottura si blocca. Per sbloccare il piano di cottura: 1 Collocare tutte le manopole in posizione di spento. 2 Premere e ruotare l'interruttore principale, in senso orario, fino in fondo. Si apre il passaggio generale del gas. È ora possibile utilizzare normalmente il piano di cottura. Avvertenze Durante il funzionamento, è normale che il bruciatore emetta un lieve sibilo. È normale che l'apparecchio nuovo, quando utilizzato le prime volte, sprigioni degli odori; questo fenomeno non è indice di rischi o di anomalie di funzionamento ed è destinato a scomparire. Qualche secondo dopo lo spegnimento del bruciatore, viene emesso un suono (colpo secco). Non si tratta di un'anomalia, significa solo che la sicurezza si è disattivata. Mantenere la massima pulizia. Se le candele sono sporche l'accensione risulterà difettosa. Pulirle periodicamente con una piccola spazzola non metallica. Ricordare che le candele non devono subire colpi violenti.

Una fiamma di color arancione è normale. Questo colore si deve alla presenza di polvere nell'ambiente, a liquidi versati, ecc. Un apparecchio di cottura a gas genera calore e umidità nel locale in cui è installato. Ventilare bene la cucina: mantenere libere le aperture di ventilazione naturale o installare un dispositivo di ventilazione meccanica (cappa aspirante). L'uso intenso e prolungato dell'apparecchio può richiedere una ventilazione complementare (ad es. apertura di una finestra) o una ventilazione più efficace (ad es. aumento della potenza della ventilazione meccanica, se presente). In caso di spegnimento accidentale delle fiamme del bruciatore, chiudere la manopola del bruciatore e non cercare di riaccenderlo per almeno 1 minuto. Recipienti adeguati Bruciatore Recipiente wok Diametro minimo Diametro massimo del recipiente del recipiente Bruciatore a doppia o tripla fiamma 22 cm Bruciatore rapido 22 cm 26 cm Bruciatore semi-rapido 14 cm 20 cm Bruciatore ausiliario 12 cm 16 cm Piastra elettrica 18 cm Il wok è un utensile da cucina originario della Cina, una specie di padella leggera, rotonda e profonda, con manici e base piatta o concava. Nel wok, è possibile cuocere gli alimenti in vari modi: stufati, fritti, a fuoco lento e alla griglia, oltre che al vapore. Il wok può sostituire sia la padella che la pentola e, grazie alla sua forma e alle sue dimensioni, permette di cuocere anche alimenti di una certa dimensione. Nel wok, il calore viene distribuito in modo più uniforme e meno aggressivo, il calore intenso che accumula consente di cuocere in meno tempo e, inoltre, richiede meno olio; si tratta, quindi, di uno dei metodi di cottura più rapidi e salutari. Quando si usa un recipiente wok, seguire le istruzioni del fabbricante.

Secondo il modello, il piano di cottura può includere i seguenti accessori. Questi accessori possono essere acquistati anche presso il Servizio Tecnico. Griglia supplementare wok: da utilizzare esclusivamente su bruciatori a doppia e tripla fiamma, con recipienti a base concava. L'uso di questi recipienti può provocare una leggera deformazione temporanea del piano di cottura. Si tratta di un fenomeno normale che non influisce sul funzionamento dell'apparecchio. Griglia in ghisa (4/5 kW): codice HEZ298107. Griglia in ghisa (3,3 kW): codice HEZ298108. Griglia in acciaio smaltato: codice HEZ298110. Recipiente wok: codice HEZ298103. Da utilizzare esclusivamente sul bruciatore ausiliario, con recipienti di diametro inferiore a 12 cm. Griglia in ghisa: codice HEZ298115. Griglia in acciaio smaltato: codice HEZ298114. Questo accessorio è stato progettato per ridurre il livello di calore alla potenza minima. Collocare l'accessorio direttamente sulla griglia con la superficie sagomata rivolta verso l'alto e mai direttamente sul bruciatore. Posizionare il recipiente sopra l'accessorio, al centro. Codice HEZ298105. Bruciatore adatto esclusivamente alla cottura a potenza minima. Per utilizzarlo, è necessario rimuovere il bruciatore ausiliario e sostituirlo con il bruciatore Simmer Cap. Codice HEZ298104. Il costruttore declina ogni responsabilità se non si utilizzano o si utilizzano in modo non corretto questi accessori. Consigli per la cottura Bruciatore Molto forte Forte Medio Lento Bruciatore a doppia o tripla fiamma Bollire, cuocere, arrostire, dorare, paella, cucina asiatica (wok). Riscaldare e mantenere caldi: piatti pronti, piatti cucinati. Bruciatore rapido Scaloppe, bistecche, frittate, fritture. Riso, besciamella, ragù. Bruciatore semi-rapido Patate al vapore, verdure fresche, minestroni, pasta. Riscaldare e mantenere caldi: piatti cotti e stufati delicati. Bruciatore ausiliario Cuocere: stufati, Scongelare e Preparare/fondere: 'riso al latte', crème cuocere burro, cioccolato, caramel. lentamente: legumi, gelatina. frutta, prodotti congelati. Cottura al vapore di: pesce, verdure.

Piastre elettriche Prima di usare la piastra per la prima volta, riscaldarla per 5 minuti senza alcun recipiente e con il regolatore alla massima potenza. Durante questo periodo di tempo, è normale che si sprigionino fumi e odori che, con l'uso, scompariranno. Non utilizzare le piastre senza recipienti, fatta eccezione per il primo riscaldamento. All'inizio della cottura, si consiglia di portare la manopola in posizione di massima apertura e, in base alla quantità e al tipo di alimenti, passare successivamente a una posizione intermedia di mantenimento. Per risparmiare energia, è possibile sfruttare l'inerzia termica della piastra, allontanandola un po' prima di terminare la cottura con il calore accumulato all'interno. Utilizzare recipienti con fondo perfettamente piatto e spesso, di misura simile e comunque mai inferiore a quella dell'elemento riscaldante. Evitare il versamento di liquidi e l'uso di recipienti umidi sulla superficie della piastra. Se il loro uso prolungato ha eliminato il rivestimento dei piani elettrici, spruzzarvi sopra qualche goccia d'olio o altro prodotto di manutenzione reperibile in commercio. Piastre elettriche con regolatore progressivo di energia Fig. 4

Queste piastre sono dotate di un regolatore di energia mediante il quale è possibile scegliere la potenza più adatta agli alimenti in preparazione. Fig. 4. Considerando il tipo di cottura e la quantità di alimenti e facendo riferimento alla tabella che segue, ruotare la manopola verso sinistra, fino alla posizione corrispondente al piatto che si desidera cucinare. La spia di funzionamento si accenderà. Per scollegare la piastra, ruotare la manopola in posizione 0. La spia di funzionamento si spegnerà. Suggerimenti Piastra a 9 posizioni Fondere: cioccolato, burro, gelatina 1-2 Cuocere: riso, besciamella, ragù 2-3 Cuocere: patate, pasta, verdura 4-5 Rosolare: stufati, arrosti arrotolati 4-5 Cucinare a vapore: pesce

Riscaldare, mantenere caldi: piatti pronti Arrostire: scaloppine, bistecche, frittate Cuocere e rosolare 2-3-4-5 6-7-8

Questi suggerimenti sono indicativi. Aumentare la potenza in caso di: - notevoli quantità di liquido, - piatti grandi, - cottura in recipienti senza coperchio.

Avvertenze per l'uso I seguenti consigli consentono di risparmiare energia e di non danneggiare i recipienti: Su ogni bruciatore, utilizzare recipienti di dimensioni adeguate. Non usare recipienti piccoli su bruciatori grandi La fiamma non deve toccare le pareti laterali del recipiente. Evitare recipienti deformati che non risultino perfettamente stabili sul piano di cottura. I recipienti potrebbero capovolgersi. Utilizzare solo recipienti con base piatta e spessa. Per evitare sprechi di energia, non cucinare senza coperchio o con il coperchio mal posizionato. Collocare il recipiente al centro del bruciatore. In caso contrario, potrebbe rovesciarsi. Non collocare i recipienti grandi sui bruciatori vicini alle manopole. Queste possono subire danni a causa dell'eccessiva temperatura. Collocare i recipienti sopra le griglie, mai direttamente sul bruciatore. Manipolare con cautela i recipienti sul piano di cottura. Fare attenzione a non urtare il piano di cottura e non appoggiarvi pesi eccessivi. Prima di utilizzarli, verificare che griglie e coperchi dei bruciatori siano ben collocati.

Pulizia e manutenzione Pulizia Una volta raffreddato l'apparecchio, pulirlo con acqua e sapone, utilizzando una spugna. Dopo ogni uso, pulire la superficie dei rispettivi elementi del bruciatore quando si è raffreddato. Se si lasciano residui (alimenti ricotti, gocce di grasso, ecc.), per piccoli che siano, si incrosteranno sulla superficie e saranno più difficili da eliminare. Per avere la giusta fiamma, è necessario che i fori e le fessure siano puliti. Il movimento di qualche recipiente potrebbe lasciare resti metallici sulle griglie. Pulire i bruciatori e le griglie con acqua e sapone e strofinare con una spazzola non metallica. Se le griglie sono dotate di piedini di gomma, fare attenzione durante le operazioni di pulizia. I piedini possono staccarsi e la griglia può rigare il piano di cottura. Asciugare sempre e perfettamente i bruciatori e le griglie. La presenza di gocce d'acqua o di zone umide all'inizio della cottura può deteriorare lo smalto. Dopo aver pulito e asciugato i bruciatori, assicurarsi che i coperchi siano ben collocati sul diffusore. Prodotti inadeguati Non utilizzare apparecchi di pulizia a vapore. Il piano di cottura potrebbe danneggiarsi. Se il piano di cottura è dotato di una lastra di vetro o alluminio, non usare coltelli, raschietti o utensili simili per pulire la giuntura con il metallo. Manutenzione Per risparmiare sforzi inutili, pulire immediatamente i liquidi che fuoriescono. Non lasciare liquidi acidi (succo di limone, aceto, ecc...) sul piano di cottura. Evitare, per quanto possibile, che il sale venga a contatto con la superficie della piastra elettrica. A causa delle elevate temperature che devono sopportare, il coperchio dell'anello del relativo bruciatore a doppia o tripla fiamma e le zone di acciaio inossidabile come ad esempio: leccarda, contorno dei bruciatori, ecc. col passar del tempo si decolorano. È normale. Pulirli sempre dopo l'uso con un prodotto specifico per l'acciaio inossidabile. Il prodotto di pulizia per l'acciaio inossidabile non si deve usare sulla zona intorno alle manopole. Le indicazioni (serigrafía) si possono cancellare.

Anomalie Alcune volte, eventuali problemi possono essere risolti facilmente. Prima di chiamare il Servizio Tecnico, effettuare i seguenti controlli: Anomalia Possibile causa Soluzione Guasto elettrico generale. Fusibile difettoso. Controllare il fusibile nella scatola generale dei fusibili e, all'occorrenza, sostituirlo. Nel quadro generale di comando, controllare se è saltato l'interruttore automatico o un differenziale. L'accensione automatica non funziona. È possibile che vi siano residui di cibo o di prodotti di pulizia fra le candele e i bruciatori. I bruciatori sono bagnati. È possibile che sia saltato l'interruttore automatico o un differenziale. I coperchi dei bruciatori sono collocati in modo non corretto. L'apparecchio non è collegato a terra, non è collegato correttamente o la presa di terra è difettosa. Lo spazio tra candela e bruciatore deve essere pulito. Asciugare con cura i coperchi dei bruciatori. Verificare che i coperchi dei bruciatori siano ben collocati. Contattare l'installatore elettrico. La fiamma del bruciatore non è uniforme. Gli elementi dei bruciatori sono mal collocati. Le fessure del bruciatore sono sporche. Collocare correttamente gli elementi. Il flusso di gas non sembra normale o il gas non esce. Il passaggio del gas è chiuso da chiavi intermedie. Se il gas proviene da una bombola, verificare che non sia vuota. Aprire le eventuali chiavi intermedie. Cambiare la bombola. Nella cucina c'è odore di gas. Qualche valvola è aperta. Possibile fuga in corrispondenza del raccordo della bombola. Chiudere le valvole. Verificare che il raccordo sia in perfette condizioni. Le valvole di sicurezza di qualche bruciatore non funzionano. La manopola non è stata premuta per il tempo sufficiente. Una volta acceso il bruciatore, tenere premuta la manopola qualche secondo in più. Pulire le fessure del diffusore. Le fessure del diffusore sono sporche.

Pulire le fessure del diffusore. Servizio di assistenza tecnica In caso di richiesta di intervento del nostro Servizio Tecnico, fornire il codice del prodotto (E-Nr.) e il codice di fabbricazione (FD) dell'apparecchio. Queste informazioni sono riportate sulla targa identificativa, situata nella parte inferiore del piano di cottura e sull'etichetta del manuale d'uso. Condizioni di garanzia Le condizioni di garanzia applicabili sono quelle stabilite dalla rappresentanza della nostra azienda nel paese in cui è stato effettuato l'acquisto. Informazioni dettagliate sono disponibili presso i punti vendita. Per usufruire della garanzia, è necessario presentare lo scontrino fiscale. L'azienda si riserva il diritto di apportare modifiche. Imballaggio e apparecchi usati Se sulla targa identificativa dell'apparecchio è presente il simbolo ), tener conto delle seguenti indicazioni. Smaltimento dei rifiuti nel rispetto dell'ambiente Disimballare l'apparecchio e smaltire l'imballaggio nel rispetto dell'ambiente. Il presente apparecchio risulta conforme alla Direttiva europea 2002/96/CE in materia di apparecchi elettrici ed elettronici identificata come WEEE (waste electrical and electronic equipment).
