MANUALE UTENTE FMF 923K EU HOTPOINT

Nettoyage du lave-linge Nettoyage du tiroir à produits lessiviels Entretien du hublot et du tambour Nettoyage de la pompe Contrôle du tuyau d’arrivée de l’eau

Précautions et conseils, 17

Comment faire un cycle de lavage, 20 Programmes et options, 21 Tableau des programmes Options de lavage

Produits lessiviels et linge, 22

Tiroir à produits lessiviels Triage du linge Programmes spéciaux Système d’équilibrage de la charge

Anomalies et remèdes, 23

! Lire attentivement les instructions: elles fournissent des conseils importants sur l’installation, l’utilisation et la sécurité de l’appareil.

Raccordements eau et électricité

Déballage et mise à niveau

Déballage 1. Déballer le lave-linge. 2. Contrôler que le lave-linge n’a pas été endommagé pendant le transport. S’il est abîmé, ne pas le raccorder et contacter le vendeur. 3. Enlever les 4 vis de protection servant au transport, le caoutchouc et la cale, placés dans la partie arrière (voir figure).

4. Boucher les trous à l’aide des bouchons plastique fournis.

5. Conserver toutes ces pièces: il faudra les remonter en cas de transport du lave-linge. ! Les pièces d’emballage ne sont pas des jouets pour enfants. Mise à niveau 1. Installer le lave-linge sur un sol plat et rigide, sans l’appuyer contre des murs, des meubles ou autre. 2. Si le sol n’est pas parfaitement horizontal, visser ou dévisser les pieds de réglage avant (voir figure) pour niveler l’appareil; son angle d’inclinaison, mesuré sur le plan de travail, ne doit pas dépasser 2°. 14

Raccordement du tuyau d’arrivée de l’eau

1. Reliez le tuyau d’alimentation en le vissant à un robinet d’eau froide à embout fileté 3/4 gaz (voir figure). Faire couler l’eau jusqu’à ce qu’elle soit limpide et sans impuretés avant de raccorder. 2. Raccorder le tuyau d’arrivée de l’eau au lave-linge en le vissant à la prise d’eau prévue, dans la partie arrière en haut à droite (voir figure).

3. Attention à ce que le tuyau ne soit pas plié ou écrasé.

! La pression de l’eau doit être comprise entre les valeurs indiquées dans le tableau des Caractéristiques techniques (voir page cicontre). ! Si la longueur du tuyau d’alimentation ne suffit pas, s’adresser à un magasin spécialisé ou à un technicien agréé. ! N’utiliser que des tuyaux neufs. ! Utiliser ceux qui sont fournis avec l’appareil.

Raccordement du tuyau de vidange

à un évier ou à une baignoire, dans ce cas, fixer le support en plastique fourni avec l’appareil au robinet (voir figure). L’extrémité libre du tuyau d’évacuation ne doit pas être plongée dans l’eau.

! L’utilisation d’un tuyau de rallonge est absolument déconseillée mais si on ne peut faire autrement, il faut absolument qu’il ait le même diamètre que le tuyau original et sa longueur ne doit pas dépasser 150 cm.

Raccordement électrique Avant de brancher la fiche dans la prise de courant, s’assurer que : • la prise est bien reliée à la terre et est conforme aux réglementations en vigueur; • la prise est bien apte à supporter la puissance maximale de l’appareil indiquée dans le tableau des Caractéristiques techniques (voir ci-contre); • la tension d’alimentation est bien comprise entre les valeurs figurant dans le tableau des Caractéristiques techniques (voir cicontre); • la prise est bien compatible avec la fiche du lave-linge. Autrement, remplacer la prise ou la fiche. ! Le lave-linge ne doit pas être installé dehors, même à l’abri, car il est très dangereux de le laisser exposé à la pluie et aux orages. ! Après installation du lave-linge, la prise de courant doit être facilement accessible. ! N’utiliser ni rallonges ni prises multiples.

! Le câble ne doit être ni plié ni trop écrasé.

! Le câble d’alimentation ne doit être remplacé que par des techniciens agréés. Attention! Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.

Premier cycle de lavage

Avant la première mise en service de l’appareil, effectuer un cycle de lavage avec un produit lessiviel mais sans linge et sélectionner le programme auto nettoyage (voir “Nettoyage du lave-linge”).

Caractéristiques techniques

Modèle • Débrancher la fiche de la prise de courant lors de tout nettoyage du lave-linge et pendant tous les travaux d’entretien.

Nettoyage du lave-linge

• Pour nettoyer l’extérieur et les parties en caoutchouc, utiliser un chiffon imbibé d’eau tiède et de savon. N’utiliser ni solvants ni abrasifs. • Ce lave-linge est équipé d’un programme auto nettoyage des parties internes qui doit être effectué tambour complètement vide. La lessive (dans une quantité égale à 10% de celle conseillée pour du linge peu sale) ou les additifs spéciaux pour le nettoyage du lavelinge, pourront être utilisés comme adjuvants dans le programme de lavage. Il est conseillé d’effectuer le programme de nettoyage tous les 40 cycles de lavage. Pour activer le A programme, appuyer sur la touche A pendant 5 secondes (voir figure). Le programme démarrera automatiquement et durera environ 70 minutes. Pour stopper le cycle, appuyer sur la touche START/PAUSE.

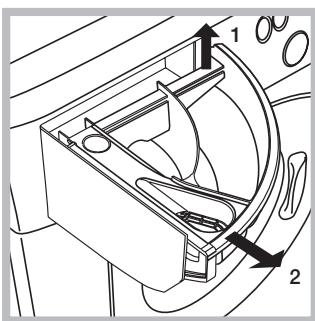

Nettoyage du tiroir à produits lessiviels.

Entretien du hublot et du tambour

• Il faut toujours laisser le hublot entrouvert pour éviter la formation de mauvaise odeurs.

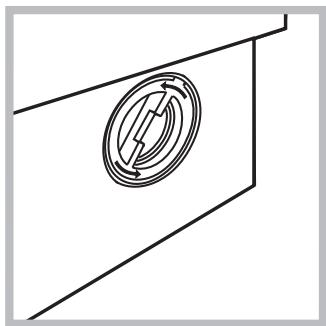

Nettoyage de la pompe

Le lave-linge est équipé d’une pompe autonettoyante qui n’exige aucune opération d’entretien. Il peut toutefois arriver que de menus objets (pièces de monnaie, boutons) tombent dans la préchambre qui protège la pompe, placée en bas de cette dernière. ! S’assurer que le cycle de lavage est bien terminé et débrancher la fiche. Pour accéder à cette préchambre: 1. démonter le panneau situé à l’avant du lave-linge à l’aide d’un tournevis (voir figure);

2. dévisser le couvercle en le tournant dans le sens inverse des aiguilles d’une montre (voir figure): il est normal qu’un peu d’eau s’écoule;

Contrôler le tuyau d’alimentation au moins une fois par an. Procéder à son remplacement en cas de craquèlements et de fissures: car les fortes pressions subies pendant le lavage pourraient provoquer des cassures.

! N’utiliser que des tuyaux neufs.

Précautions et conseils

! Ce lave-linge a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces consignes sont fournies pour des raisons de sécurité, il faut les lire attentivement.

consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l’enlèvement de leur vieil appareil.

• Cet appareil est conçu pour un usage domestique. • Cet appareil peut être utilisé par les enfants

à partir de 8 ans et par les personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou qui ne disposent pas des connaissances suffisantes, à condition qu’ils soient encadrés ou aient été formés de façon appropriée pour l’utilisation de l’appareil de façon sûre et en comprenant les dangers qui y sont liés. Les enfants ne doivent pas jouer avec l’appareil. L’entretien et le nettoyage ne doivent pas être effectués par les enfants sans surveillance.

• Ne jamais toucher l’appareil si l’on est pieds nus et si les mains sont mouillées ou humides.

• Ne jamais tirer sur le câble pour débrancher la fiche de la prise de courant. • Ne pas ouvrir le tiroir à produits lessiviels si la machine est branchée. • Ne pas toucher à l’eau de vidange, elle peut atteindre des températures très élevées. • Ne pas forcer pour ouvrir le hublot: le verrouillage de sécurité qui protège contre les ouvertures accidentelles pourrait s’endommager. • En cas de panne, éviter à tout prix d’accéder aux mécanismes internes pour tenter une réparation. • Veiller à ce que les enfants ne s’approchent pas de l’appareil pendant son fonctionnement. • Pendant le lavage, le hublot a tendance à se réchauffer. • Deux ou trois personnes sont nécessaires pour déplacer l’appareil avec toutes les précautions nécessaires. Ne jamais le déplacer tout seul car il est très lourd. • Avant d’introduire le linge, s’assurer que le tambour est bien vide.

• Mise au rebut du matériel d’emballage: se conformer aux réglementations locales de manière à ce que les emballages puissent être recyclés. • La Directive Européenne 2012/19/EU - WEEE sur les Déchets des Equipements Electriques et Electroniques, exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘’poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les

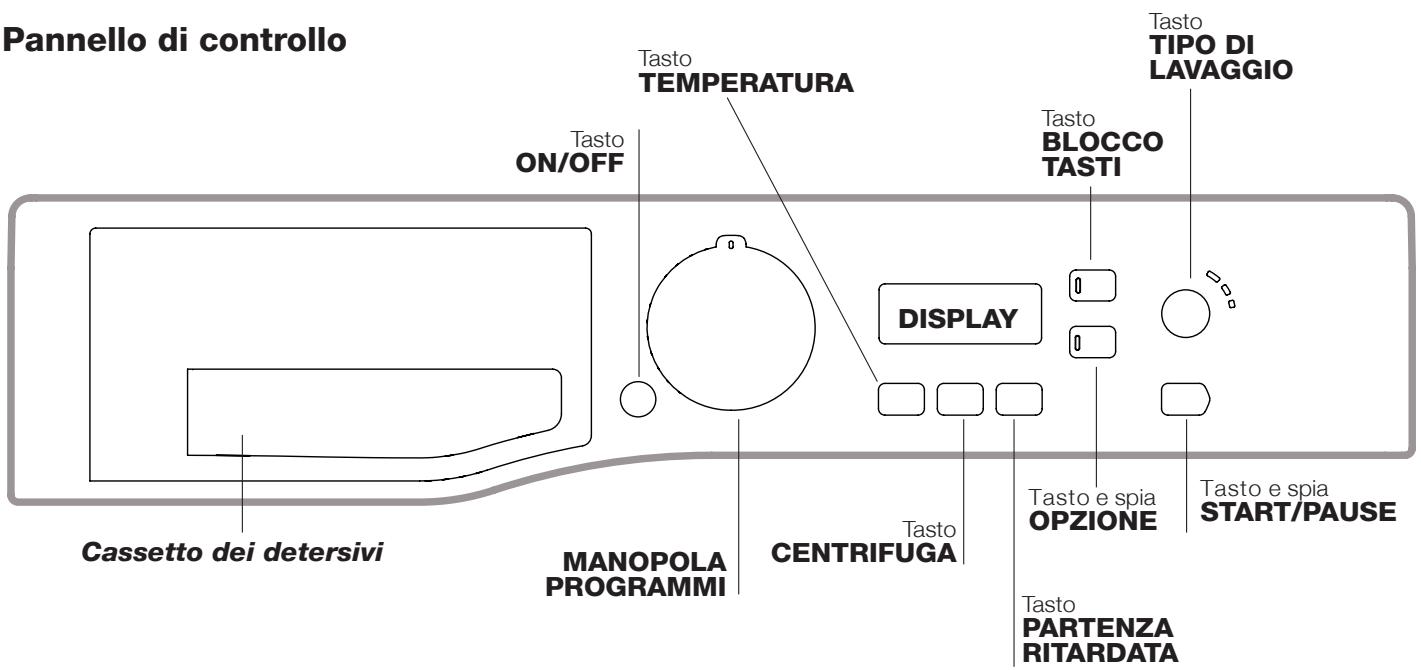

BOUTON PROGRAMMES: pour sélectionner le programme désiré (voir “Tableau des programmes”).

Touche et voyant OPTION: pour sélectionner la option disponibles. Le voyant correspondant à l’option sélectionnée restera allumé. Touche INTENSITÉ DE LAVAGE : appuyer pour sélectionner l’intensité de lavage désirée. Touche TEMPÉRATURE : appuyer sur cette touche pour diminuer la température ou pour l’exclure complètement. La valeur correspondante s’affiche à l’écran. Touche ESSORAGE : appuyer sur cette touche pour diminuer la vitesse de l’essorage ou pour l’exclure complètement. La valeur correspondante s’affiche à l’écran. Touche DÉPART DIFFÉRÉ : appuyer pour sélectionner un départ différé pour le programme choisi. Le retard est affiché à l’écran. 18

Touche avec voyant START/PAUSE: quand le voyant vert clignote lentement, appuyer sur la touche pour démarrer un lavage. Une fois le cycle lancé, le voyant passe à l’allumage fixe. Pour activer une pause de lavage, appuyer

à nouveau sur la touche ; le voyant passe à l’orange et se met à clignoter. Si le symbole n’est pas allumé, il est possible d’ouvrir le hublot (3 minutes environ). Pour faire redémarrer le lavage exactement à l’endroit de l’arrêt, appuyer une nouvelle fois sur la touche. Touche VERROU TOUCHES: pour activer le verrouillage des commandes, garder la touche enfoncée pendant environ 2 secondes. Le voyant allumé indique que le bandeau de commandes est verrouillé. Ceci permet d’éviter toute modification involontaire des programmes (exception faite de la touche ON/OFF), surtout s’il y a des enfants à la maison. Pour désactiver le verrouillage des commandes, garder la touche enfoncée pendant environ 2 secondes. Stand-by Ce lave-linge, conformément aux nouvelles normes en vigueur dans le domaine de l’économie d’énergie, est équipée d’un système d’extinction automatique (veille) activé après 30 environ minutes d’inutilisation. Appuyez brièvement sur la touche ON-OFF et attendre que la machine soit réactivée.

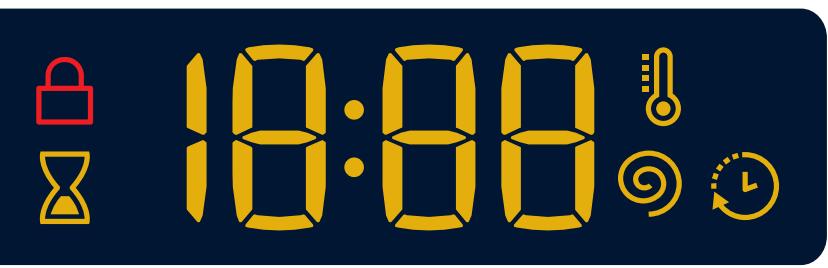

De plus, en appuyant sur la touche correspondante, il y a affichage des valeurs maximales de la vitesse d’essorage et de la température que la machine peut effectuer en fonction du programme sélectionné ou des dernières valeurs sélectionnées si ces dernières sont compatibles avec le programme sélectionné.

Voyant HUBLOT VERROUILLÉ

Le symbole allumé indique que le hublot est verrouillé. Pour éviter d’abîmer l’appareil, attendre que le symbole s’éteigne avant d’ouvrir le hublot (3 minutes environ). Pour ouvrir la porte tandis qu’un cycle est en cours, appuyer sur la touche START/PAUSE; si le symbole HUBLOT VERROUILLÉ est éteint, on peut ouvrir le hublot (3 minutes environ).

Comment faire un cycle de lavage

1. METTRE L’APPAREIL SOUS TENSION. Appuyer sur la touche ; le voyant de START/PAUSE passe au vert et clignote lentement.

2. CHARGER LE LINGE. Ouvrir la porte hublot. Charger le linge en faisant attention à ne pas dépasser la quantité indiquée dans le tableau des programmes de la page suivante. 3. DOSER LE PRODUIT LESSIVIEL. Sortir le tiroir et placer le produit lessiviel dans les bacs correspondants comme indiqué au paragraphe “Produits lessiviels et linge”. 4. FERMER LE HUBLOT. 5. CHOISIR LE PROGRAMME. Sélectionner à l’aide du bouton PROGRAMMES le programme voulu; une température et une vitesse d’essorage pouvant être modifiées sont associées à ce dernier. La durée du cycle s’affiche sur l’écran. 6. PERSONNALISER LE CYCLE DE LAVAGE. Appuyer sur les touches correspondantes : Modifier la température et/ou l’essorage. L’appareil affiche automatiquement la température et l’essorage maximum prévus pour le programme sélectionné ou ceux qui ont été sélectionnés en dernier s’ils sont compatibles avec le programme choisi. Par pression sur la touche on peut diminuer progressivement la température de lavage jusqu’à un lavage à froid “OFF”. Par pression sur la touche on peut diminuer progressivement la vitesse d’essorage jusqu’à sa suppression totale “OFF”. Une autre pression sur les touches ramènera les valeurs aux maximales prévues. ! Exception: lors de la sélection du programme 4 la température peut être augmentée jusqu’à 90°. Sélectionner un départ différé. Pour programmer le départ différé d’un programme sélectionné, appuyer sur la touche correspondante jusqu’à ce que le retard désiré soit atteint. Quand cette option est activée, le symbole s’éclaire sur l’écran. Pour supprimer le départ différé, appuyer sur la touche jusqu’à ce que l’écran affiche “OFF”. Programmer l’intensité de lavage désirée. L’option permet d’optimiser le lavage selon le degré de salissure des tissus et l’intensité de lavage désirée. Sélectionner le programme de lavage, le cycle se place automatiquement sur le niveau «Normal» optimisé pour du linge moyennement sale, (cette sélection n’est pas acceptée pour le cycle «Laine», qui se règle automatiquement sur le niveau «Delicate»). Pour du linge très sale, appuyer sur la touche jusqu’à ce que le niveau «Intensive» soit atteint. Ce niveau permet d’obtenir un lavage très performant car 20

l’utilisation d’une plus grande quantité d’eau au cours de la phase initiale du cycle et un brassage mécanique plus intense permettent d’éliminer les taches les plus difficiles; possibilité d’utilisation avec ou sans eau de

Javel. Pour traiter le linge avec de l’eau de Javel, ajouter le bac supplémentaire 4 fourni avec l’appareil à l’intérieur du bac 1. Au moment de verser l’eau de Javel, attention à ne pas dépasser le niveau «max» indiqué sur le pivot central (voir figure page 22). Pour du linge peu sale ou pour un traitement plus délicat des tissus, appuyer sur la touche jusqu’à ce que le niveau «Delicate» soit atteint. Ce cycle réduira le brassage mécanique pour assurer des résultats de lavage parfaits du linge délicat. Modifier les caractéristiques du cycle. • Appuyer sur la touche pour activer l’option ; le voyant correspondant à la touche s’allume. • Appuyer une nouvelle fois sur la touche pour désactiver l’option; le voyant s’éteint. ! Si l’option sélectionnée est incompatible avec le programme sélectionné, le voyant se met à clignoter et l’option n’est pas activée. ! Les options permettent de modifier le chargement conseillé et/ou la durée du cycle de lavage. 7. DEMARRER LE PROGRAMME. Appuyer sur la touche START/PAUSE. Le voyant correspondant s’allume en vert fixe et le hublot est verrouillé (symbole HUBLOT VERROUILLÉ allumé). Pendant le lavage, le nom de la phase en cours s’affiche à l’écran. Pour modifier un programme lorsqu’un cycle est en cours, mettre le lave-linge en pause en appuyant sur la touche START/PAUSE (le voyant START/PAUSE passe à l’orange et clignote lentement); sélectionner le cycle désiré et appuyer de nouveau sur la touche START/ PAUSE. Pour ouvrir la porte tandis qu’un cycle est en cours, appuyer sur la touche START/PAUSE; si le symbole HUBLOT VERROUILLÉ est éteint, on peut ouvrir le hublot (3 minutes environ). Pour faire redémarrer le programme exactement à l’endroit de l’arrêt, appuyer une nouvelle fois sur la touche START/ PAUSE. 8. FIN DU PROGRAMME. Elle est signalée par l’inscription “END” qui s’affiche à l’écran ; quand le symbole HUBLOT VERROUILLÉ s’éteint, on peut ouvrir le hublot. Ouvrir le hublot, vider le lave-linge et éteindre l’appareil. ! Une pression prolongée sur la touche permet d’annuler un cycle déjà lancé. Le cycle est interrompu et l’appareil s’éteint.

Programmes et options

** La durée des programmes de lavage est contrôlable sur l’afficheur. La durée du cycle indiquée sur l’écran ou dans la notice représente une estimation calculée dans des conditions standard. Le temps effectif peut varier en fonction de nombreux facteurs tels que : température et pression de l’eau en entrée, température ambiante, quantité de lessive, quantité et type de charge, équilibrage de la charge, options supplémentaires sélectionnées.

1) Programme de contrôle selon la règlements 1061/2010: sélectionner le programme 9 et une température de 60°C.

Ce cycle convient au lavage d’une charge de coton normalement sale et c’est le plus performant en termes de consommation d’eau et d’énergie, l’utiliser pour du linge lavable à 60°C. La température effective de lavage peut différer de la température indiquée. 2) Programme de contrôle selon la règlements 1061/2010: sélectionner le programme 9 et une température de 40°C. Ce cycle convient au lavage d’une charge de coton normalement sale et c’est le plus performant en termes de consommation d’eau et d’énergie, l’utiliser pour du linge lavable à 40°C. La température effective de lavage peut différer de la température indiquée. Pour tous les instituts qui effectuent ces tests : 2) Programme coton long: sélectionner le programme 9 et une température de 40°C. 3) Programme synthétique long: sélectionner le programme 5 et une température de 40°C.

! Si l’option sélectionnée est incompatible avec le programme sélectionné, le voyant se met à clignoter et l’option n’est pas activée. Prélavage Cette fonction permet d’effectuer un prélavage, très utile pour enlever les taches plus tenaces. N.B.: Ajouter le produit lessiviel dans le bac prévu.

Produits lessiviels et linge

! Utiliser des lessives en poudre pour du linge en coton blanc et en cas de prélavage et de lavages à une température supérieure à 60°C. ! Respecter les indications figurant sur le paquet de lessive. ! Ne pas utiliser de lessives pour lavage à la main, elles moussent trop. Sortir le tiroir à produits A B lessiviels et verser la lessive 4 ou l’additif comme suit. MAX

• Trier correctement le linge d’après:

- le type de textile / le symbole sur l’étiquette. - les couleurs: séparer le linge coloré du blanc. • Vider les poches et contrôler les boutons. • Ne pas dépasser les valeurs indiquées correspondant au poids de linge sec : voir “Tableau des programmes”. Combien pèse le linge ? 1 drap 400-500 g 1 taie d’oreiller 150-200 g 1 nappe 400-500 g Anti-taches Rapide: ce programme été conçu pour laver les vêtements aux taches les plus coriaces en une heure. Pour le linge coloré en fibre mixte, en garantissant un respect maximum de ce dernier. Blanc: utiliser ce cycle de lavage 3 pour le linge blanc. Ce programme est conçu pour préserver l’éclat du blanc au fil des lavages. Pour obtenir de meilleurs résultats, nous conseillons d’utiliser de la lessive en poudre.

Anti-allergie Plus: utiliser le programme 6 pour éliminer les principaux allergènes tels que pollens, acariens, poils de chien ou de chat.

Anti-allergie Délicat: cycle étudié pour le linge en coton et autres tissus résistants, qui garantit l’élimination du pollen et des poils de chien et chat dès 40°. Bébé: utiliser le programme 8 pour enlever les tâches des vêtements de bébé et rincer correctement les vêtements afin d’éviter les réactions allergiques. Spécialement conçu pour diminuer la charge bactérienne, ce cycle utilise une plus grande quantité d’eau et optimise l’effet des additifs désinfectants spécifiques ajoutés à la lessive.

Laine Woolmark Apparel Care - Green: le cycle de lavage « Laine » de ce lave-linge a été approuvé par la société Woolmark Company pour le lavage d’articles en laine classés comme « lavables à la main », à condition que le lavage soit effectué conformément aux instructions indiquées sur l’étiquette du vêtement et aux indications fournies par le fabricant de ce lave-linge. (M1127)

Délicat: utiliser le programme 11 pour le lavage d’articles particulièrement délicats avec applications de strass ou de paillettes.

Pour le lavage d’articles en soie et de rideaux, sélectionner le cycle 11 et programmer le niveau «Delicate» de l’option . Il est recommandé de mettre le linge à l’envers avant le lavage et d’introduire les articles plus petits dans le sachet prévu pour le lavage des articles délicats. Pour obtenir de meilleurs résultats, nous conseillons d’utiliser de la lessive liquide spéciale textiles délicats. Coton 20°C idéal pour des charges de linge sale en coton. Les bonnes performances, même à froid, comparables à celles d’un lavage à 40°, sont assurées grâce à une action mécanique qui brasse en variant la vitesse et avec des pics répétés et rapprochés. Les cycles 13-14 garantissent une économie d’énergie car ils permettent d’obtenir les meilleurs résultats de lavage sans besoin de chauffer l’eau. Vous pouvez utiliser ces nouveaux programmes pour différents types de textile légèrement ou modérément sales. Pour optimiser les résultats de lavage nous vous recommandons d’utiliser de la lessive liquide; il est conseillé d’effectuer une pré-traiter les poignets, cols et les taches.

Système d’équilibrage de la charge

Avant tout essorage, pour éviter toute vibration excessive et répartir le linge de façon uniforme, le lave-linge fait tourner le tambour à une vitesse légèrement supérieure

à la vitesse de lavage. Si au bout de plusieurs tentatives, la charge n’est toujours pas correctement équilibrée, l’appareil procède à un essorage à une vitesse inférieure à la vitesse normalement prévue. En cas de déséquilibre excessif, le lave-linge préfère procéder à la répartition du linge plutôt qu’à son essorage. Pour une meilleure répartition de la charge et un bon équilibrage, nous conseillons de mélanger de grandes et petites pièces de linge.

Anomalies et remèdes

Il peut arriver que le lave-linge ne fonctionne pas bien. Avant d’appeler le Service de dépannage (voir “Assistance”), contrôler s’il ne s’agit pas par hasard d’un problème facile à résoudre à l’aide de la liste suivante.

• Il y a une coupure de courant.

Le cycle de lavage ne démarre pas.

Le robinet de l’eau n’est pas ouvert. Un départ différé a été sélectionné.

Il n’y a pas d’arrivée d’eau (l’écran • Le tuyau d’arrivée de l’eau n’est pas raccordé au robinet. affiche “H2O” qui clignote).

• Le tuyau est plié. • Le robinet de l’eau n’est pas ouvert. • Il y a une coupure d’eau. • La pression n’est pas suffisante. • La touche START/PAUSE n’a pas été enfoncée. Le lave-linge prend l’eau et vidange continuellement.

• Le tuyau de vidange n’est pas installé à une distance du sol comprise entre 65 et 100 cm (voir “Installation”).

• L’extrémité du tuyau de vidange est plongée dans l’eau (voir “Installation”). • L’évacuation murale n’a pas d’évent. Si après ces vérifications, le problème persiste, fermer le robinet de l’eau, éteindre la machine et appeler le service Assistance. Si l’appartement est situé en étage dans un immeuble, il peut y avoir des phénomènes de siphonage qui font que le lave-linge prend et évacue l’eau continuellement. Pour supprimer cet inconvénient, on trouve dans le commerce des soupapes spéciales anti-siphonage.

Le lave-linge ne vidange pas et n’essore pas.

• Le programme ne prévoit pas de vidange : pour certains programmes, il faut intervenir pour la faire démarrer.

• Le tuyau de vidange est plié (voir “Installation”). • La conduite d’évacuation est bouchée.

Le lave-linge vibre beaucoup pendant l’essorage.

• Le tambour n’a pas été débloqué comme il faut lors de l’installation du lave-linge

(voir “Installation”). • Le lave-linge n’est pas posé à plat (voir “Installation”). • Le lave-linge est coincé entre des meubles et le mur (voir “Installation”).

Le lave-linge a des fuites.

• Le tuyau d’arrivée de l’eau n’est pas bien vissé (voir “Installation”).

• Le tiroir à produits lessiviels est bouché (pour le nettoyer voir “Entretien et soin”). • Le tuyau de vidange n’est pas bien fixé (voir “Installation”).

Les voyants des “Options” et de START/PAUSE clignotent rapidement. L’écran affiche un code d’anomalie (par ex. : F-01,

• Eteindre l’appareil et débrancher la fiche de la prise de courant, attendre 1 minute environ avant de rallumer.

Si l’anomalie persiste, appeler le service d’assistance.

Il y a un excès de mousse.

• Le produit de lavage utilisé n’est pas une lessive spéciale machine (il faut qu’il y ait l’inscription “pour lave-linge”, “main et machine”, ou autre semblable).

• La quantité utilisée est excessive.

• Si ce n’est pas le cas, contacter un Centre de dépannage.

! Ne jamais s’adresser à des techniciens non agréés.

Communiquer : • le type de panne ; • le modèle de l’appareil (Mod.) ; • le numéro de série (S/N). Ces informations se trouvent sur la plaque signalétique apposée à l’arrière du lave-linge et à l’avant quand on ouvre la porte hublot.

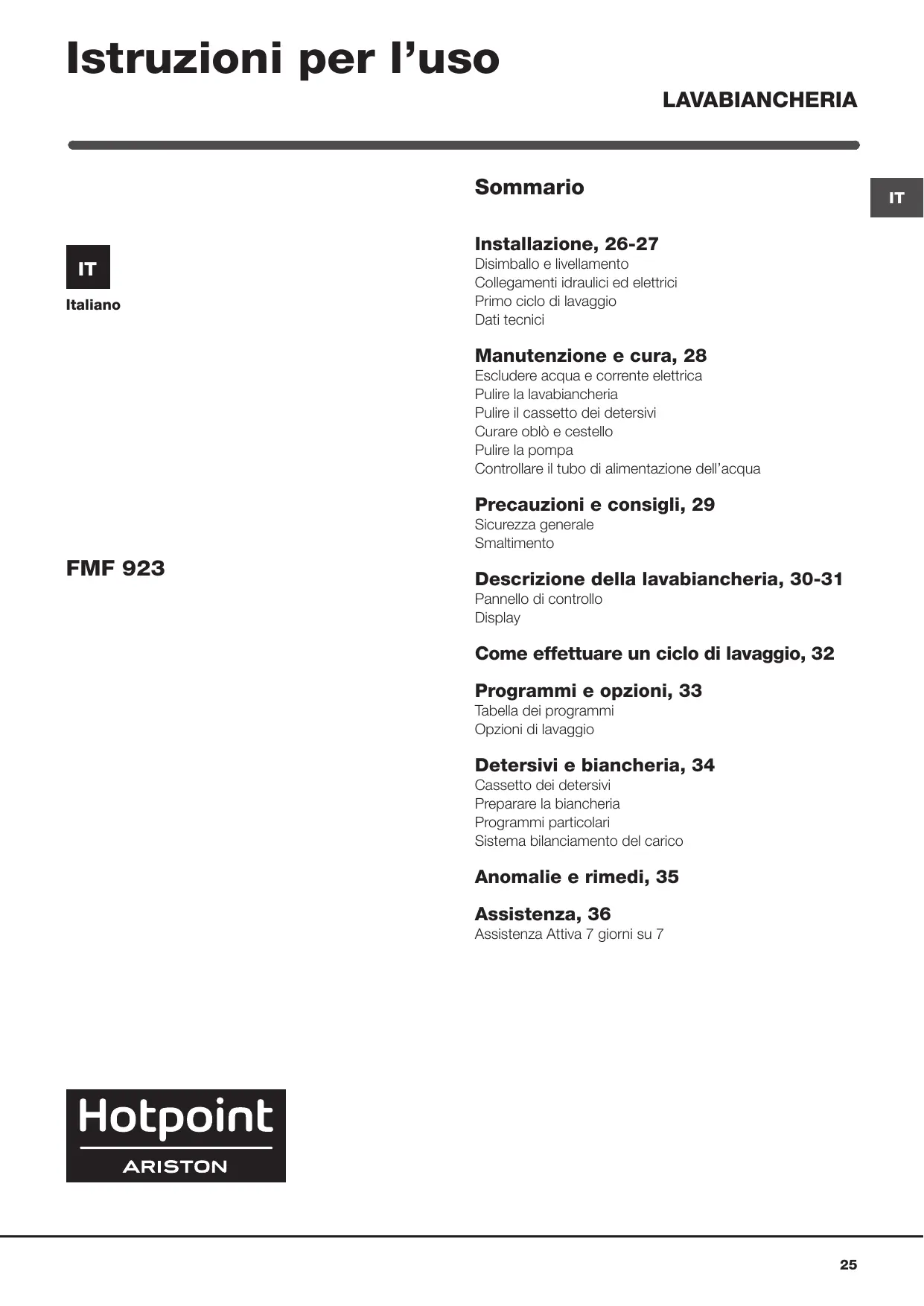

Istruzioni per l’uso

Controllare il tubo di alimentazione dell’acqua

Precauzioni e consigli, 29

Sicurezza generale ! Le opzioni possono variare il carico raccomandato e/o la durata del ciclo. 7. AVVIARE IL PROGRAMMA. Premere il tasto START/PAUSE. La spia relativa si illuminerà di colore verde fisso e l’oblò si bloccherà (simbolo OBLO’ BLOCCATO acceso). Per cambiare un programma mentre un ciclo è in corso, mettere la lavabiancheria in pausa premendo il tasto START/PAUSE (la spia START/PAUSE lampeggerà lentamente di colore ambra); selezionare quindi il ciclo desiderato e premere nuovamente il tasto START/PAUSE. Per aprire la porta mentre un ciclo è in corso premere il tasto START/PAUSE; se il simbolo OBLO’ BLOCCATO è spento sarà possibile aprire l’oblò (attendere 3 minuti circa). Premere nuovamente il tasto Limpiar la bomba Controlar el tubo de alimentación de agua

Precauciones y consejos, 41

Cómo efectuar un ciclo de lavado, 44

Programas y opciones, 45 Tabla de programas Opción de lavado

Detergentes y ropa, 46

Contenedor de detergentes Preparar la ropa Programas particulares Sistema de equilibrado de la carga

Anomalías y soluciones, 47

Asistencia Técnica, 48

4. Cubra los orificios con los tapones de plástico suministrados con el aparato.

5. Conserve todas las piezas: cuando la lavadora deba ser transportada nuevamente, deberán volver a colocarse. ! Los embalajes no son juguetes para los niños.

1. Conectar el tubo de tubo enroscándolo a un grifo de agua fría con la boca roscada de 3/4 gas (ver la figura).

Antes de conectarlo, haga correr el agua hasta que esté límpida. 2. Conecte el tubo de alimentación a la lavadora enroscándolo en la toma de agua correspondiente ubicada en la parte posterior derecha (arriba) (ver la figura). 3. Controle que en el tubo no hayan pliegues ni estrangulaciones.

1. Instale la lavadora sobre un piso plano y rígido, sin apoyarla en las paredes, muebles ni en ningún otro aparato. 2. Si el piso no está perfectamente horizontal, compense las irregularidades desenroscando o enroscando las patas delanteras (ver la figura); el ángulo de inclinación medido sobre la superficie de trabajo, no debe superar los 2º. • la toma sea compatible con el enchufe de la lavadora. Si no es así, sustituya la toma o el enchufe. ! La lavadora no debe ser instalada al aire libre, ni siquiera si el lugar está reparado, ya que es muy peligroso dejarla expuesta a la lluvia o a las tormentas. ! Una vez instalada la lavadora, la toma de corriente debe ser fácilmente accesible. ! No utilice prolongaciones ni conexiones múltiples. ! El cable no debe estar plegado ni sufrir compresiones. • La parte externa y las partes de goma se pueden limpiar con un paño embebido en agua tibia y jabón. No use solventes ni productos abrasivos. • La lavadora posee un programa de auto limpieza de su interior que se debe realizar sin ningún tipo de carga en el cesto. El detergente (en un 10% de la cantidad aconsejada para prendas poco sucias) o algunos aditivos específicos para la limpieza de la ropa se podrán utilizar como coadyuvantes en el programa de lavado. Se aconseja efectuar el programa de limpieza cada 40 ciclos de lavado. Para activar el programa presionar el botón A durante 5 segundos (ver la figura). El programa comenzará automáticamente y tendrá una duración de 70 minutos aproximadamente. Para detener el ciclo presione el botón START/PAUSE.

La lavadora posee una bomba autolimpiante que no necesita mantenimiento. Pero puede suceder que objetos pequeños (monedas, botones) caigan en la precámara que protege la bomba, situada en la parte inferior de la misma. ! Verifique que el ciclo de lavado haya terminado y desenchufe la máquina. Para acceder a la precámara: 1. quite el panel que cubre la parte delantera de la lavadora con la ayuda de un destornillador (ver la figura);

A Limpiar el contenedor de detergentes

1 • Controle siempre que los niños no se acerquen a la máquina cuando está en funcionamiento. • Durante el lavado, la puerta tiende a calentarse. • Si debe ser trasladada, deberán intervenir dos o más personas, procediendo con el máximo cuidado. La máquina no debe ser desplazada nunca por una sola persona ya que es muy pesada. • Antes de introducir la ropa controle que el cesto esté vacío.

Si se desea realizar un blanqueo, introduzca la cubeta adicional 4 suministrada con la máquina, en la cubeta

1. Al verter el blanqueador, no supere el nivel “max” indicado en el perno central (ver la figura de la pág. 46).

** Se puede controlar la duración de los programas de lavado en la pantalla.

La duración del ciclo que se indica en el visor o en el manual es una estimación calculada en base a condiciones estándar. El tiempo efectivo puede variar en función de numerosos factores como la temperatura y la presión del agua de entrada, la temperatura ambiente, la cantidad de detergente, la cantidad y el tipo de carga, el equilibrado de la carga y las opciones adicionales seleccionadas.

1) Programa de control según la reglamentos 1061/2010: seleccione el programa 9 con una temperatura de 60ºC.

Este ciclo es adecuado para limpiar una carga de algodón normalmente sucia, es el más eficiente en lo que se refiere al consumo combinado con la energía y la cantidad de agua y se usa con prendas lavables a 60ºC. La temperatura efectiva de lavado puede diferir de la indicada.

2) Programa de control según la reglamentos 1061/2010: seleccione el programa 9 con una temperatura de 40ºC.

Esta información se encuentra en la placa aplicada en la parte posterior de la lavadora y en la parte delantera abriendo la puerta.
