CP 058 GT (X) F CP 059 MD.3 (X) F Cucina mista Istruzioni per l'uso e l'installazione Mixed cooker Instructions for use and installation Cuisinière mixte Instructions pour l'emploi et l'installation Cocina mixta Instrucciones para el uso y la instalación Fogão Misto Instruções para o uso e a instalação

La ringraziamo per aver scelto un prodotto Ariston, sicuro e davvero facile da usare. Per conoscerlo, utilizzarlo al meglio e a lungo, le consigliamo di leggere questo manuale. Grazie.

AVVERTENZE QUESTE ISTRUZIONI SONO VALIDE SOLO PER I PAESI DI DESTINAZIONE I CUI SIMBOLI FIGURANO SUL LIBRETTO E SULLA TARGA MATRICOLA DELL’APPARECCHIO. 1. Questo apparecchio è stato concepito per essere utilizzato da privati per un uso di tipo non professionale all’interno di abitazione comune. 2. Leggere attentamente le avvertenze contenute nel presente libretto istruzioni, in quanto forniscono importanti indicazioni riguardanti la sicurezza di installazione, d’uso e di manutenzione. Conservare con cura questo libretto per ogni eventuale consultazione. 3. Gli accessori del forno che possono venire a contatto con gli alimenti, sono costruiti con materiali conformi a quanto prescritto dalla Direttiva CEE 89/109 del 21-1288 e dal D.L. 108 del 25-01-92. 4. Dopo aver tolto l’imballaggio assicurarsi dell’integrità dell’apparecchio. In caso di dubbio non utilizzare l’apparecchio e rivolgersi a personale professionalmente qualificato. 5. Alcune parti sono coperte da una pellicola antigraffio asportabile. Prima di mettere in funzione l’apparecchio, la pellicola deve essere rimossa e la parte protetta va pulita con un panno e un prodotto non abrasivo per la pulizia domestica. Consigliamo, alla prima accensione, di riscaldare il forno vuoto per circa 30 minuti alla temperatura massima allo scopo di eliminare eventuali residui di lavorazione. 6. È necessario che tutte le operazioni relative all’installazione e alla regolazione vengano eseguite da personale qualificato, secondo le norme in vigore. Le istruzioni specifiche sono descritte nella sezione riservata all’installatore. 7. Prima di collegare l’apparecchio accertarsi che i dati sulla targhetta caratteristiche (su par te inferiore dell’apparecchio e su ultima pagina libretto) siano rispondenti a quelli della rete di distribuzione elettrica e gas. 8. Durante le cotture al forno e al grill, l’apparecchiatura è sottoposta ad un sensibile riscaldamento in corrispondenza del cristallo porta forno e parti adiacenti. Assicurarsi quindi che i bambini non si avvicinino con l’intento di giocarvi. 9. Verificare che la portata elettrica dell’impianto e delle prese di corrente siano adeguate alla potenza massima dell’apparecchio indicata sulla targhetta. In caso di dubbio rivolgersi ad una persona professionalmente qualificata. 10. Verificare periodicamente il buono stato del tubo di collegamento gas e farlo sostituire da personale qualificato non appena presenta qualche anomalia. 11. Il cavo di alimentazione ed il tubo di collegamento gas di questo apparecchio non devono essere sostituiti dall’utente. In caso di danneggiamento e di eventuale sostituzione rivolgersi esclusivamente ad un centro di assistenza tecnica autorizzato.

12. Non lasciare l’apparecchio inutilmente inserito. Spegnere l’interruttore generale dell’apparecchio quando lo stesso non è utilizzato e chiudere il rubinetto del gas. 13. I bruciatori e le griglie rimangono caldi per lungo tempo dopo l’uso. Fare attenzione a non toccarli. 14. Sui bruciatori non devono essere poste pentole instabili o deformate onde evitare incidenti per rovesciamento. 15. Non utilizzare liquidi infiammabili in vicinanza dell’apparecchio quando è in uso. 16. Se la cucina è posta su un piedistallo, si devono prendere misure per evitare che l'apparecchio scivoli dal piedistallo. 17. Se l'apparecchio monta un coperchio, eventuali liquidi tracimati sopra di esso dovrebbero essere rimossi. 18. Se presente, non chiudere il coperchio se gli elementi del piano sono ancora caldi. 19. Non utilizzare macchine a vapore per la pulizia dell'apparecchio

Dismissione degli elettrodomestici La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Bruciatore gas ausiliario Bruciatore gas semirapido Bruciatore gas rapido Bruciatore gas tripla corona Candela di accensione dei bruciatori gas Bruciatore gas DC-DR Dispositivo di sicurezza - Interviene in caso di spegnimento accidentale della fiamma (trabocco di liquidi, correnti d'aria, ...) bloccando l'erogazione del gas al bruciatore. Manopola commutatore del forno elettrico (selettore funzioni di cottura) Manopola termostato del forno elettrico (selezione temperature) Manopole di comando dei bruciatori Griglie di supporto per recipienti di cottura Timer Lampada spia funzionamento di un elemento riscaldante elettrico Contaminuti Temporizzatore Manopola termostato del forno gas (selettore funzione forno gas con regolazione temperature e grill elettrico) Pulsante accensione/lampada forno gas

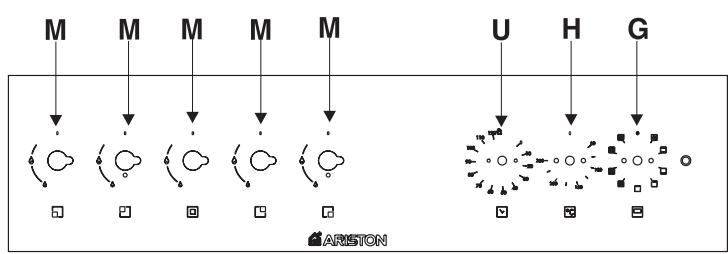

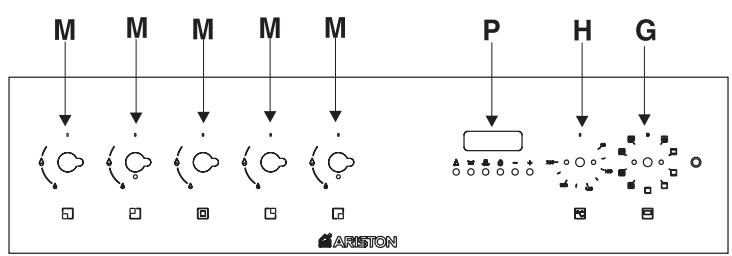

ISTRUZIONI PER L'USO Bruciatori gas Sul pannello comandi, intorno ad ogni manopola "M" oppure sulle manopole stesse, sono indicati i simboli: Rubinetto Chiuso Apertura massima Apertura minima Inoltre, nelle vicinanze delle manopole i simboli indicano la posizione sul piano del bruciatore relativo. I bruciatori sono dotati di sicurezza contro fughe di gas a termocoppia. Questo dispositivo provvede a bloccare l’uscita del gas nel caso che la fiamma del bruciatore si spenga durante il funzionamento.

ø Diametro dei recipienti (cm.)

Per accendere uno dei bruciatori procedere come segue: • ruotare la manopola corrispondente in senso antiorario fino al simbolo della fiamma grande; • premere la manopola a fondo per azionare l’accensione automatica del gas; • mantenere la manopola premuta per circa 6 secondi con la fiamma accesa per consentire il riscaldamento della termocoppia di sicurezza; • rilasciare la manopola, verificando che l’accensione sia avvenuta in modo stabile. In caso contrario, ripetere l’operazione. Per avere la potenza minima ruotare la manopola verso il simbolo della fiamma piccola. Sono possibili regolazioni intermedie, posizionando la manopola tra il simbolo di fiamma grande e quello della fiamma piccola.

Il bruciatore a “doppie fiamme indipendenti” Questo bruciatore a gas è formato da due fuochi concentrici, che possono funzionare insieme o in modo indipendente. L’utilizzo contemporaneo al massimo consente un’elevata potenza che riduce i tempi di cottura rispetto ai bruciatori tradizionali. La doppia corona di fiamma, inoltre, rende più uniforme la distribuzione di calore sul fondo della pentola, in particolare utilizzando entrambi i bruciatori al minimo. Possono essere usati contenitori di tutte le dimensioni, in questo caso per piccoli recipienti accendete il solo bruciatore interno. Ogni singola corona che compone il bruciatore a “doppie fiamme indipendenti” ha una sua manopola di comando: la manopola individuata dal simbolo controlla la corona interna. la manopola individuata dal simbolo controlla la corona esterna;

Importante: • Non azionare il dispositivo di accensione automatica per più di 15 secondi consecutivi. • In alcuni casi la difficoltà di accensione è dovuta ad eventuale aria che può trovarsi all’interno del condotto del gas. • Nel caso di uno spegnimento accidentale della fiamma dei bruciatori, il gas continua ad uscire per qualche istante prima che intervenga il dispositivo di sicurezza. Chiudere la manopola di comando e non ritentare l’accensione per almeno 1 minuto, lasciando così dileguare il gas uscito che può essere pericoloso. • Quando l’apparecchiatura non è in funzione controllare che le manopole siano in posizione di chiuso " ". Si consiglia inoltre di chiudere il rubinetto principale del condotto di alimentazione del gas.

Per accendere la corona desiderata premere a fondo e ruotare in senso antiorario fino alla posizione di massimo la manopola corrispondente. Il bruciatore è dotato di accensione elettronica che entra in funzione automaticamente premendo la manopola. Per utilizzare al meglio il bruciatore a doppia fiamma, non regolare mai contemporaneamente la corona interna al minimo e quella esterna al massimo. Poichè il bruciatore è dotato di dispositivo di sicurezza "F", è necessario mantenere premuta la manopola per circa 6 secondi finchè non si scalda il dispositivo che mantiene automaticamente accesa la fiamma.

Consigli pratici per l’uso dei bruciatori Per ottenere dai bruciatori il massimo rendimento si consiglia adoperare solo pentole di diametro adatto al bruciatore utilizzato, evitando che la fiamma fuoriesca dal fondo della pentola (vedi tabella seguente). Inoltre, quando un liquido inizia a bollire, si consiglia di ridurre la fiamma quanto basta per mantenere l’ebollizione.

Per spegnere il bruciatore occorre ruotare la manopola in senso orario fino all’arresto (corrispondente al simbolo“ ”). Al fine di ottenere il massimo rendimento è utile ricordare quanto segue: Sui bruciatori possono essere utilizzati tutti i tipi di casseruole. L’importante è che il fondo sia perfettamente piano.

Il piano di cottura è dotato di griglie di riduzione, le quali vanno usate solo sul bruciatore ausiliario "A"(fig.1a) e sul DC-DR (interno)"I"(fig.1b).

FORNO GAS-GRILL ELETTRICO Il bruciatore forno è munito di sicurezza a termocoppia. Questo dispositivo permette di bloccare automaticamente l’uscita del gas dal bruciatore in pochi secondi nel caso che la fiamma si spenga accidentalmente. Accensione del bruciatore forno • Aprire la porta del forno; • premere e ruotare la manopola del termostato "V" (con il simbolo

) posizionandola su massimo; tenerla pre-

ATTENZIONE: quando il grill è in funzione, le parti accessibili possono diventare molto calde. È opportuno tenere i bambini a distanza. Illuminazione forno Per accendere la lampada del forno a gas premere il tasto "Z" con il simbolo

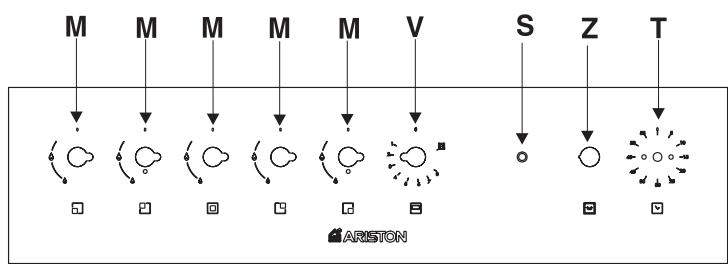

Contaminuti "T" E’ un segnalatore acustico a tempo situato sul frontale, atto alla segnalazione di un tempo di 60 minuti max. Ruotando

la manopola con il simbolo

il tempo prescelto. Allo scadere del tempo stabilito entra in azione una suoneria (non si interrompe il funzionamento del forno). Si consiglia di ruotare la manopola di un giro completo prima di riportarla sul tempo prescelto, anche se questo è inferiore ai 60 minuti.

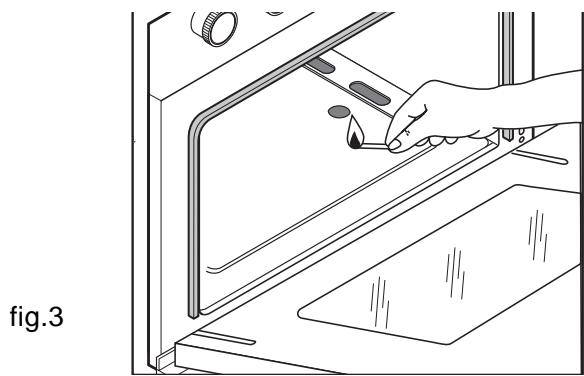

Nel caso di mancanza dell’energia elettrica avvicinare un fiammifero al foro centrale posto sul fondo del forno come indicato in fig.3; mantenere la manopola premuta per 10 secondi circa; rilasciare la manopola verificando che l’accensione sia avvenuta in modo stabile e mantenere la porta aperta per circa 30-40 secondi; richiudere dolcemente la porta del forno per evitare che la fiamma si spenga; attendere circa 10-12 minuti prima di inserire i cibi da cuocere nel forno, al fine di ottenere un opportuno preriscaldamento; impostare la temperatura richiesta per la cottura regolando la manopola del termostato nelle posizioni da 1 a 8 in funzione della seguente tabella: Posizione manopola

si fa coincidere l’indice con

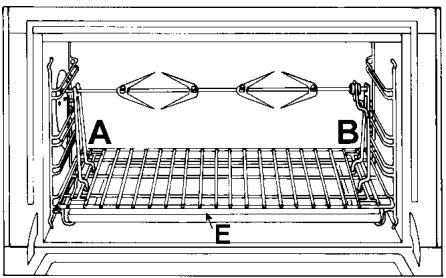

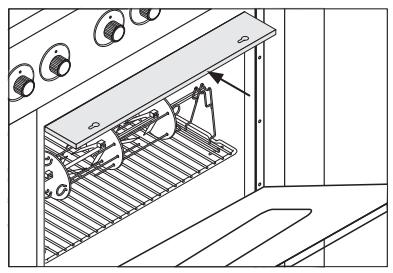

Spiedo - Girarrosto Questo accessorio è da utilizzare esclusivamente per cotture al grill. Procedere come segue: infilare la carne da cuocere nell’asta trasversale, nel senso della sua lunghezza, bloccandola con le apposite forchette regolabili (fig.5a). Introdurre i supporti “A” e “B” (fig.5b) nei fori predisposti sulla leccarda “E”, appoggiare la gola dell’asta sulla sede “C” e infilare la griglia nella prima guida più bassa del forno; infilare ora l’asta nel foro del girarrosto, portando in avanti la gola nella sede “D”. Azionare grill e girarrosto ruotando la manopola “G” del termostato nella posizione con simbolo .

Importante: nel caso di uno spegnimento accidentale della fiamma del bruciatore, il gas continua ad uscire per qualche istante prima che intervenga il dispositivo di sicurezza.Chiudere la manopola di comando e non ritentare l’accensione per almeno 1 minuto, lasciando così dileguare il gas uscito che può essere pericoloso. fig.5a

Funzionamento del grill elettrico Per effettuare cotture al grill ruotare la manopola di comando del forno in senso orario sulla posizione ; così facendo si accenderà anche la lampada spia "S". Durante la cottura al grill si raccomanda di lasciare la porta del forno aperta e di applicare lo schermo di protezione manopole come indicato in figura 4.

FORNO ELETTRICO MULTIFUNZIONE Il forno offre nove combinazioni diverse delle resistenze elettriche riscaldanti; scegliendo quella più indicata per il piatto da cuocere si otterranno risultati molto precisi. Ruotando la manopola del selettore "G" contrassegnata con

tenere la porta del forno chiusa. Inoltre, posizionare la manopola del termostato non oltre i 200 °C (anche nella funzione minigrill). Illuminazione forno L’illuminazione all’interno

si ottengono diverse funzioni di cottura come il simbolo indicato nella tabella di lato. Dopo aver selezionato la funzione di cottura, posizionare la manopola del termostato "H" con il simbolo ° c sulla temperatura desiderata.

Indica la fase di riscaldamento del forno; il suo spegnimento segnala il raggiungimento all’interno del forno della temperatura impostata con la manopola. A questo punto l’alternativo accendersi e spegnersi di questa spia indica che il termostato sta lavorando correttamente per mantenere costante la temperatura del forno. Temporizzatore "U"

2) Resistenze superiore + inferiore

3) Resistenza inferiore

6) Resistenze grill + ventilatore

7) Resistenze inferiore + superiore + ventilatore

8) Resistenza circolare + ventilatore

9) Scongelamento rapido

(mod. CP 058 MT.2 - CP 058 MT.2 B) Funzionamento manuale Ruotare la manopola del temporizzatore con il simbolo in senso antiorario posizionando l’indice sul simbolo (manuale). Procedere all’accensione del forno agendo sulla manopola del selettore e impostare la temperatura desiderata ruotando la manopola del termostato. Lo spegnimento del forno si ottiene riportando la manopola del temporizzatore sulla posizione iniziale " " . Funzionamento con programmazione dei tempi di cottura Per utilizzare il contaminuti occorre caricare la suoneria ruotando

la manopola “U”di un giro quasi completo in senso orario 4;

quindi, tornando indietro 5, impostare il tempo desiderato facendo coincidere con il riferimento fisso del frontalino il numero corrispondente ai minuti prefissati. Procedere all’accensione del forno agendo sulla manopola del selettore e impostare la temperatura desiderata ruotando la manopola del termostato. Trascorso il tempo prestabilito entra in funzione un avvisatore acustico e, contemporaneamente, si avrà lo spegnimento del forno. Ultimata la cottura, riportare le manopole in posizione iniziale " ".

Desiderando avere il riscaldamento soltanto nella parte inferiore o in quella superiore delle pietanze, portare il selettore sulla posizione •

(caldo sotto), oppure

(caldo sopra e sotto+ ventilazione)

si combina una cottura di tipo tradizionale ( caldo sotto e sopra) con la ventilazione. •

su una qualsiasi delle sue posizioni.

automaticamente ruotando la manopola del selettore

• Per cotture tradizionali in modo convenzionale (arrosti, biscotti, ecc.) utilizzare la funzione (caldo sopra+sotto). Introdurre i cibi da cuocere nel forno solo quando questo ha raggiunto la temperatura selezionata ed utilizzare preferibilmente un solo ripiano per la cottura. Simbolo

Con la funzione (ventilato) la cottura avviene mediante aria preriscaldata da una resistenza e fatta circolare all’interno del forno da un ventilatore. Il riscaldamento del forno è molto rapido, pertanto i cibi da cuocere possono essere introdotti nel forno anche al momento dell’accensione. Inoltre, è possibile la cottura anche su due ripiani contemporaneamente.

Ventilazione di raffreddamento (CP 059 MD.2 - CP 059 MD.3 (X) F) Al fine di ottenere una riduzione delle temperature esterne, alcuni modelli sono dotati di una ventola di raffreddamento che entra in funzione ruotando la manopola di selezione dei programmi “G”. Durante la cottura è sempre accesa ed è possibile sentire un getto d’aria che esce tra frontalino e porta forno.

La funzione “scongelamento rapido” avviene senza elementi riscaldanti, utilizzando solo la lampada forno e la ventilazione. La cottura al grill utilizza una potenza riscaldante elevata, la quale permette una immediata rosolatura superficiale dei cibi; è particolarmente indicata nel caso delle carni, le quali devono restare tenere all’interno.Per effettuare cotture al grill ruotare la manopola del selettore

(CP 059 MD.2) In questi modelli la ventilazione di raffreddamento si attiva solo a forno caldo. Dopo aver estratto i cibi dal forno si consiglia di lasciare per qualche istante la porta semi aperta: cosi facendo si diminuirà notevolmente la durata del ciclo di raffreddamento. Il processo è controllato da un termostato supplementare e può avvenire in uno o più cicli.

(grill) (grill + ven''G'' su una di queste posizioni tilatore). Durante il funzionamento del grill, è necessario man5

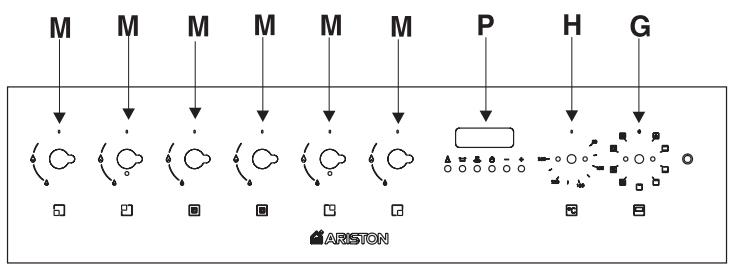

TIMER (FORNO ELETTRICO) Consente di programmare il forno o il grill nei funzionamenti: • inizio cottura ritardato con durata stabilita; • inizio immediato con durata stabilita; • contaminuti. Funzione dei tasti : : contaminuti ore, minuti : durata cottura : fine cottura : commutazione manuale

di durata e di fine cottura nella funzione automatica. A questo punto il forno si accende automaticamente alle ore 12,30 in modo da terminare dopo 30 minuti. Quando il forno è

- : impostazione tempi indietro + : impostazione tempi avanti

acceso compare la pentolina accesa per tutta la durata è della cottura. In qualsiasi momento premendo il tasto possibile visualizzare la durata impostata, premendo il tasto si visualizza l’ora di fine cottura. A fine cottura suona il segnale acustico; per interromperlo premere un tasto qualsiasi ad eccezione dei tasti

Inizio immediato con durata stabilita Programmando solo la durata (punti 1 e 2 del paragrafo "Inizio cottura ritardato con durata stabilita") si ha l’inizio di cottura immediato.

Come rimettere l’orologio digitale Dopo l’allacciamento alla rete o dopo una mancanza di corrente il display lampeggia su: 0.00 • Premere contemporaneamente i tasti e successivamente (entro 4 secondi) con i tasti

Per annullare una cottura già programmata

- riportare il tempo a

+ il tempo aumenta. Con il tasto - il tempo diminuisce. Con il tasto

e quindi pigiare il tasto di funzionamento manuale

Funzione contaminuti Nel funzionamento contaminuti viene impostato un tempo dal quale comincia un conto alla rovescia. Questa funzione non controlla l’accensione e lo spegnimento del forno, emette solamente un allarme acustico a tempo scaduto. Premere il tasto compare:

Eventuali aggiornamenti dell’ora possono essere effettuati in due modi: 1. Ripetere totalmente le fasi sopra descritte e successivamente con i tasti - e + 2. Pigiare il tasto aggiornare l'ora. Funzionamento manuale del forno Dopo aver impostato l’ora, il programmatore va automaticamente in posizione manuale. Nota: Pigiare il tasto per ripristinare il funzionamento manuale dopo ogni cottura "Automatica".

Quindi con i tasti - e + impostare il tempo desiderato Rilasciando il tasto il tempo parte esattamente al minuto secondo, nel display compare l’ora corrente.

Inizio cottura ritardato con durata stabilita Va impostata la durata della cottura e l’ora di fine cottura. Supponiamo che il display indichi le ore 10,00 1. Ruotare le manopole di comando del forno sulla funzione e sulla temperatura desiderata (esempio: forno statico, 200°C) 2. Premere il tasto e successivamente (entro 4 secondi) con i tasti - e + impostare la durata desiderata. Supponiamo di impostare una cottura di 30 minuti; compare:

A fine tempo viene emesso un segnale acustico che può essere arrestato premendo un tasto qualsiasi (esclusi i tasti - e +) ed il simbolo si spegne. Correzione cancellazione dei dati • I dati impostati possono essere cambiati in qualsiasi momento, premendo il tasto corrispondente e premendo il tasto - o +. • Cancellando la durata di cottura si ha la cancellazione automatica anche della fine del funzionamento e viceversa. • Nel caso di funzionamento programmato, l’apparecchio non accetta tempi di fine cottura antecedenti a quelli di inizio cottura proposti dall’apparecchio stesso.

Rilasciando il tasto, dopo 4 secondi, ricompare l’ora corrente con il simbolo e la scritta auto 3. Premere il tasto e successivamente premere i tasti e + fino ad impostare l’ora di fine cottura desiderata, supponiamo le 13,00

Regolazione volume segnale acustico Dopo aver scelto e confermato le impostazioni dell'orologio, tramite il tasto - è possibile regolare il volume del segnale acustico d'allarme.

4. Rilasciando il tasto sul display dopo 4 secondi compare l’ora corrente:

La scritta auto accesa ricorda l’avvenuta programmazione 6

PULIZIA E MANUTENZIONE Importante: L’apparecchiatura deve essere disinserita elettricamente prima di iniziare la pulizia. Per una lunga durata dell’apparecchiatura è indispensabile eseguire frequentemente una accurata pulizia generale, osservando le seguenti istruzioni.

• Dopo la pulizia si possono eseguire eventuali trattamenti per risaltare la lucentezza della superficie: utilizzare esclusivamente prodotti specifici per l'acciaio inox. Importante: non utilizzare polveri abrasive, detergenti aggressivi o sostanze acide per la pulizia.

Interno della porta del forno: Effettuare la pulizia della superficie utilizzando un panno inumidito con acqua calda e detergente liquido non abrasivo, poi risciacuare ed asciugare accuratamente.

Piano di cottura: • Gli elementi mobili dei bruciatori del piano di cottura vanno lavati frequentemente con acqua calda e detersivo avendo cura di eliminare le eventuali incrostazioni. Controllare che le fessure di uscita del gas non siano otturate. Asciugarli accuratamente prima di riutilizzarli. • Eseguire frequentemente la pulizia della parte terminale delle candelette di accensione automatica del piano di cottura e del forno a gas. Ingrassaggio dei rubinetti Con il tempo può verificarsi il caso di un rubinetto che si blocchi o presenti difficoltà nella rotazione, pertanto sarà necessario provvedere alla pulizia interna e alla sostituzione del grasso. Questa operazione deve essere effettuata da un tecnico autorizzato dal costruttore.

Interno del forno: (solo su alcuni modelli) • L'interno del forno é rivestito con uno speciale smalto microporoso autopulente il quale, ad una normale temperatura di cottura compresa tra i 200 e 300 °C, ossida ed elimina completamente tutti gli schizzi di grasso o altre sostanze che inevitabilmente vanno ad intaccare le pareti interne. L'operazione di pulizia risulta così estremamente ridotta: é infatti sufficiente passare regolarmente, dopo ogni cottura, le superfici del forno con un panno umido per togliere il sottilissimo strato di polvere che può esservisi depositato durante la cottura, onde conservare intatta la proprietà autopulente del forno. • In casi di cottura nei quali si siano verificati traboccamenti di liquidi oppure lo sporco non sia stato eliminato completamente (ad esempio cottura al grill nella quale non si raggiungono temperature sufficienti per una completa azione dello smalto autopulente), è consigliabile far funzionare il forno a vuoto alla massima temperatura affinchè tutti i residui di sostanze grasse o altro vengano eliminati. • Se dopo numerosi utilizzi si riscontrassero delle tracce evidenti di sporco depositate sulle pareti autopulenti, probabilmente dovute all'inosservanza delle norme di manutenzione sopracitate, effettuare una accurata pulizia delle superfici con acqua calda ed un panno morbido (non utilizzare alcun tipo di prodotto detergente), poi risciacquare ed asciugare accuratamente. • Non togliere eventuali incrostazioni utilizzando oggetti appuntiti che potrebbero graffiare il rivestimento autopulente. • Se le superfici autopulenti all'interno del forno vengono danneggiate o rese inutilizzabili, per dimenticata o errata manutenzione o dopo numerosi anni di utilizzo, è possibile richiedere un kit di pannelli autopulenti per rivestire l'interno del forno. Per ordinarli rivolgersi ai nostri Centri Assistenza autorizzati.

Smontaggio/montaggio della porta del forno Per facilitare la pulizia all'interno del forno è possibile togliere la porta del forno, procedendo nel seguente modo (fig.6-7): • Aprire completamente la porta e alzare le 2 levette "B" (fig.6); • Ora, chiudendo parzialmente la porta, è possibile sollevarla estraendo i ganci "A" come indicato in figura 7. Per rimontare la porta: • Con la porta in posizione verticale, inserire i 2 ganci "A" nelle feritoie; • Assicurarsi che la sede "D" sia agganciata perfettamente al bordo della feritoia (muovere leggermente la porta avanti ed indietro); • Tenere la porta completamente aperta, sganciare le 2 levette "B" verso il basso, quindi chiudere la porta.

Esterno del forno: • Eseguire la pulizia soltanto quando il forno è freddo. • Le parti in acciaio e soprattutto le zone con i simboli serigrafati non devono essere pulite con diluenti o detersivi abrasivi; utilizzare preferibilmente solo un panno inumidito con acqua tiepida e detersivo liquido per piatti. L'acciaio inox può rimanere macchiato se rimane a contatto per lungo tempo con acqua fortemente calcarea o con detergenti aggressivi (contenenti fosforo). Pertanto è sempre necessario sciacquare abbondantemente ed asciugare accuratamente la superficie dopo la pulizia. Importante: la pulizia deve essere eseguita in senso orizzontale, come il senso della satinatura dell'acciaio.

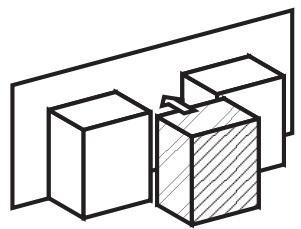

Sostituzione lampada forno Assicurarsi che l’apparecchiatura non sia collegata elettricamente. Dall’interno del forno svitare la calotta di protezione in vetro svitare la lampada e sostituirla con un’altra uguale, idonea per le alte temperature (300 °C) e con le seguenti caratteristiche: Tensione 230 V Potenza 15 W Attacco E 14.

CONSIGLI PER LA COTTURA I tempi di cottura possono variare secondo la natura dei cibi, la loro omogeneità e il loro volume. Alla prima cottura, scegliere pertanto i valori del tempo di cottura più bassi tra quelli indicati e successivamente aumentarli se necessario. Cottura al FORNO STATICO Tipo di pietanza Pasticceria Torta di frutta Meringhe Pan di Spagna Torta dell'Angelo Torta margherita Torta al cioccolato Focaccia Bignè Biscotti di sfoglia Millefoglie Pasta frolla

Cottura al GRILL Tipo di pietanza

Tempo di cottura (minuti)

Posizione della griglia

3ª guida 2ª guida 1ª guida -

Braciole (0.5 kg.) Salsiccie Pollo alla griglia (1 kg) Arrosto di vitello allo spiedo(0.6 kg.) Pollo allo spiedo (1 kg.)

La 1ª guida è quella in posizione più bassa.

Cottura al FORNO VENTILATO Tipo di pietanza

N. guida Quantità Temperatura Tempo dal basso kg. °C minuti

Dolci * Con impasto sbattuto in stampo * Con impasto sbattuto senza stampo Pasta frolla fondo torta Pasta frolla con ripieno umido Pasta frolla con ripieno secco * Con impasto a lievitazione naturale Piccoli dolci Carne Arrosti cotti su griglia Vitello Manzo Roast beef all'inglese Maiale Pollo Arrosti cotti su teglia Vitello Manzo Maiale Pollo Tacchino in tranci Anatra Stracotti Stracotto di manzo Stracotto di vitello Pesci Filetti, bistecche, merluzzo, nasello sogliola Sgombro, rombo, salmoni Ostriche Sformati Sformato di pastasciutta Sformato di verdura * Soufflèes dolci e salati * Pizza e calzone Toast Scongelamento Piatti pronti Carne Carne Carne

1-3 1-3-4 1-3-4 1-3 1-3-4 1-3 1-3-4

Note: 1) Le cotture sono intese senza preriscaldamento del forno ad eccezione di quelle contrassegnate con l’asterisco. 2) L’indicazione per l’uso dei gradini data nella tabella è quella preferenziale nel caso di cottura su più livelli. 3) I tempi dati si riferiscono alla cottura su un solo ripiano, per più livelli aumentare i tempi di 5÷10 minuti. 4) Per gli arrosti di carne di manzo, vitello, maiale e tacchino con osso o arrotolati aumentare i tempi di 20 minuti.

ISTRUZIONI PER L'INSTALLAZIONE Le istruzioni che seguono sono rivolte all’installatore qualificato affinché compia le operazioni di installazione, regolazione e manutenzione tecnica nel modo più corretto e secondo le norme in vigore. Importante: qualsiasi intervento di regolazione, manutenzione, ecc. deve essere eseguito con l'apparecchiatura elettricamente disinserita. Qualora sia necessario mantenerla collegata elettricamente, si dovranno prendere le massime precauzioni. Le cucine hanno le seguenti caratteristiche tecniche: - Cat. II2H3+

In camino o in canna fumaria ramificata (riservata agli apparecchi di cottura)

Direttamente all’esterno

Ventilazione ambiente cucina É necessario che nell’ambiente dove viene installato l’apparecchio possa affluire una quantità di aria pari a quanta ne viene richiesta dalla regolare combustione del gas e dalla ventilazione dell’ambiente. L’afflusso naturale dell’aria deve avvenire attraverso aperture permanenti praticate su pareti del locale che danno verso l’esterno, oppure da condotti di ventilazione singoli o collettivi ramificati conformi alla norma UNI-CIG 7129. L’aria deve essere prelevata direttamente dall’esterno, lontana da fonti di inquinamento. L’apertura di aerazione dovrà avere le seguenti caratteristiche (fig.11A): • avere una sezione libera totale netta di passaggio di almeno 6 cm² per ogni kW di por tata ter mica nominale dell’apparecchio, con un minimo di 100 cm² (la portata termica è rilevabile nella targhetta segnaletica); • essere realizzata in modo che le bocche di apertura, sia all’interno che all’esterno della parete, non possano venire ostruite; • essere protette ad esempio con griglie, reti metalliche, ecc. in modo da non ridurre la sezione utile suindicata; • essere situate ad una altezza prossima al livello del pavimento.

Classe 2 sottoclasse 1

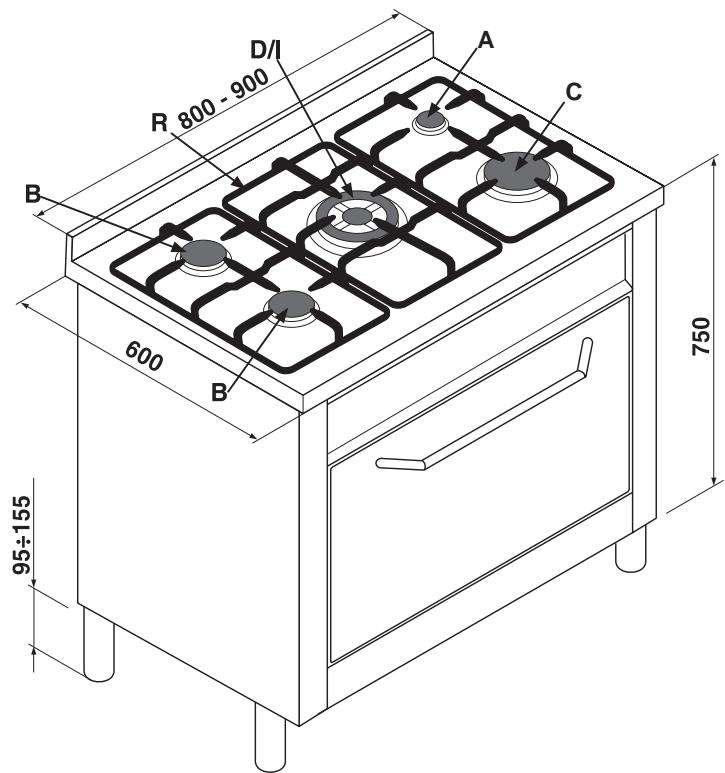

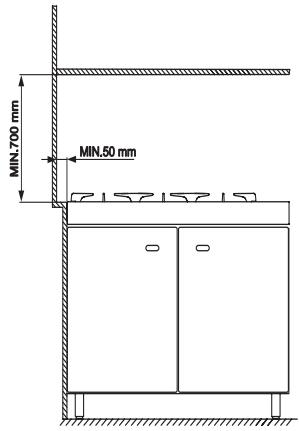

Le dimensioni di massima della cucina sono indicate nella figura a pagina 2. Per un buon funzionamento dell’apparecchiatura installata nei mobili, devono essere rispettate le distanze minime indicate in fig.8. Inoltre, le superfici adiacenti e la parete posteriore devono essere idonee per resistere ad una sovratemperatura di 65 °C.

Prima di installare la cucina è necessario fissare i piedini di supporto alti 95÷155 mm in dotazione nei fori predisposti nella parte inferiore della cucina (fig.9). Tali piedini sono regolabili a vite, quindi permettono di eseguire il livellamento della cucina quando è necessario. Posizionamento Questa apparecchiatura può essere installata e funzionare solo in locali permanentemente ventilati secondo le prescrizioni delle norme UNI-CIG 7129 e 7131 in vigore. Devono essere osservati i seguenti requisiti: • L’apparecchio deve scaricare i prodotti della combustione in una apposita cappa, che deve essere collegata ad un camino, canna fumaria o direttamente all’esterno (fig.10). • Se non è possibile l’applicazione di una cappa, è permesso l’uso di un elettroventilatore, installato su finestra o su parete affacciate all’esterno, da mettere in funzione contemporaneamente all’apparecchio.

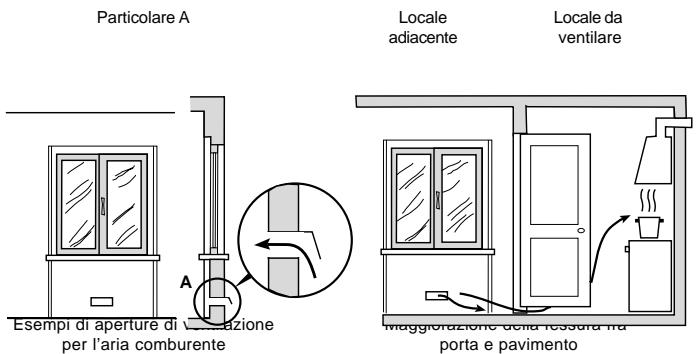

A Esempi di aperture di ventilazione per l’aria comburente

Maggiorazione della fessura fra porta e pavimento

fig.11B L’afflusso dell’aria può essere ottenuto anche da un locale adiacente purché questo locale non sia una camera da letto o un ambiente con pericolo di incendio quali rimesse, garage, magazzini di materiale combustibile, ecc., e che sia ventilato in conformità alla norma UNI-CIG 7129. Il flusso dell’aria dal locale adiacente a quello da ventilare deve avvenire liberamente attraverso aperture permanenti, di sezione non minore di quella suindicata. Tali aperture potranno anche essere ricavate maggiorando la fessura tra porta e pavimento (fig.11B). Se per l’evacuazione dei prodotti della combustione viene usato un elettroventilatore, l’apertura di ventilazione

ISTRUZIONI PER L'INSTALLAZIONE dovrà essere aumentata in funzione della massima portata d’aria dello stesso. L’elettroventilatore dovrà avere una portata sufficiente a garantire un ricambio orario di aria pari a 3÷5 volte il volume del locale. Un utilizzo intensivo e prolungato dell’apparecchio può necessitare di un’aerazione supplementare, per esempio l’apertura di una finestra o un’aerazione più efficace aumentando la potenza di aspirazione dell’elettroventilatore se esso esiste. I gas di petrolio liquefatti, più pesanti dell’aria, ristagnano verso il basso. Quindi i locali contenenti bombole di GPL devono avere delle aperture verso l’esterno al livello del pavimento, così da permettere l’evacuazione dal basso delle eventuali fughe di gas. Inoltre non depositare bombole di GPL (anche vuote) in locali a livello più basso del suolo; è opportuno tenere nel locale solo la bombola in utilizzo, collegata lontana da sorgenti di calore che possano portarla ad una temperatura superiore a 50 °C.

Non deve attraversare fori o fessure adibiti allo scarico dei gas combusti del forno; non deve venire a contatto con parti taglienti o spigoli vivi; deve essere facilmente ispezionabile lungo tutto il suo percorso, allo scopo di controllare il suo stato di conservazione; deve essere sostituito entro la data stampigliata sul tubo stesso.

Importante: Per effettuare l’allacciamento con gas liquido (in bombola), interporre tra la bombola ed il tubo un regolatore di pressione conforme alla norma UNI-CIG 7432-75. Ad installazione ultimata accertarsi che la tenuta del circuito gas sia perfetta impiegando una soluzione saponosa (mai una fiamma). Accertarsi che la conduttura del gas naturale sia sufficiente per alimentare l’apparecchio quando tutti i bruciatori sono in funzione.

Alimentazione gas • Il collegamento dell’apparecchio alla tubazione o alla bombola del gas deve essere effettuato secondo le prescrizioni delle norme in vigore (UNI-CIG 7129 e 7131) solo dopo essersi accertati che l’apparecchiatura è regolata per il tipo di gas con cui sarà alimentata. • Questo apparecchio è predisposto per funzionare con il gas indicato nell’etichetta posta sul piano. Nel caso che il gas distribuito non corrisponda a quello per cui l’apparecchio è predisposto, procedere alla sostituzione degli ugelli corrispondenti (in dotazione), consultando il paragrafo “Adattamento ai diversi tipi di gas”. • Per un sicuro funzionamento, per un adeguato uso dell’energia e maggiore durata dell’apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella 1 “Caratteristiche dei bruciatori ed ugelli”, altrimenti installare sulla tubazione di ingresso un apposito regolatore di pressione secondo la norma UNICIG 7430. • Effettuare Il collegamento in modo da non provocare sollecitazioni di nessun genere sull’apparecchio.

Adattamento ai diversi tipi di gas (Istruzioni per il piano) Per adattare il piano ad un tipo di gas diverso da quello per il quale esso è predisposto (indicato sulla etichetta fissata nella parte superiore del piano o sull'imballo), occorre sostituire gli ugelli dei bruciatori effettuando le seguenti operazioni: • togliere le griglie del piano e sfilare i bruciatori dalle loro sedi. • svitare gli ugelli (fig.13), servendosi di una chiave a tubo da 7 mm. e sostituirli con quelli adatti al nuovo tipo di gas (vedi tabella 1 “Caratteristiche dei bruciatori ed ugelli”). Rimontare le parti eseguendo all’inverso le operazioni. • al termine dell’operazione, sostituite la vecchia etichetta taratura con quella corrispondente al nuovo gas d’utilizzo, inserita nel kit ugelli. Sostituzione degli ugelli su bruciatore a “doppie fiamme” indipendenti: • togliere le griglie e sfilare i bruciatori dalle loro sedi. Il bruciatore è composto da due par ti separate (vedi Fig. C e Fig. D); • svitare gli ugelli, servendosi di una chiave a tubo da 7 mm. Il bruciatore interno ha un ugello, il bruciatore esterno ne ha due (della stessa dimensione). Sostituire gli ugelli con quelli adattati al nuovo tipo di gas (vedi tabella 1). • rimettere in posizione tutti i componenti seguendo le operazioni inverse rispetto alla sequenza di cui sopra.

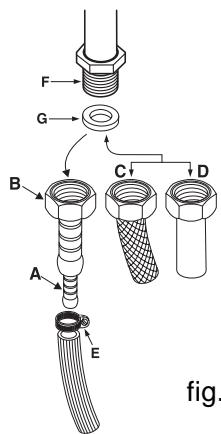

Collegare al raccordo filettato ½"G maschio cilindrico "F" (fig.12) posto nel lato posteriore dell’apparecchio, utilizzando tubo metallico rigido con raccordi (fig.12-D) conforme alla norma UNI-CIG 7129, oppure tubo flessibile metallico a parete continua con raccordi (fig.12-C), conforme alla norma UNICIG 9891, la cui massima estensione non deve superare i 2000 mm. Verificare che il tubo non possa venire a contatto con parti mobili in grado di danneggiarlo o schiacciarlo. Se si utilizza tubo flessibile in gomma, applicare l'apposito portagomma per gas liquido (fig.12-A) oppure per gas naturale (fig.12-B). La guarnizione "G" (in dotazione) deve essere utilizzata in tutti i vari sistemi di collegamento. Fissare le due estremità del tubo con appositi collari stringitubo "E" secondo UNI-CIG 7141. Il tubo flessibile deve essere conforme alle norme UNI-CIG 7140 e specifico per il tipo di gas utilizzato. Inoltre: • deve essere il più corto possibile, con una lunghezza massima di 1,5 metri; • non deve presentare pieghe e strozzature; • non deve essere posto a contatto con la parete posteriore dell'apparecchiatura, o comunque con parti che possono raggiungere i 50° di temperatura;

ISTRUZIONI PER L'INSTALLAZIONE svitando la vite “P” e spostando la boccola “R” in modo che l’apertura “X” corrisponda ai valori della tabella seguente. A regolazione avvenuta, bloccare la boccola “R” con la vite “P”.

Fig. C Fig. D Regolazione aria primaria dei bruciatori I bruciatori non necessitano di nessuna regolazione dell’aria primaria.

Regolazione minimi • Portare il rubinetto sulla posizione di minimo; • togliere la manopola ed agire sulla vite di regolazione posta sulla destra del rubinetto (fig.14) fino ad ottenere una piccola fiamma regolare, utilizzando un cacciavite (svitando la vite il minimo aumenta, avvitandola diminuisce). N.B.: nel caso dei gas liquidi, la vite di regolazione dovrà essere avvitata a fondo. • Verificare che ruotando rapidamente la manopola dalla posizione di massimo a quella di minimo non si abbiano spegnimenti dei bruciatori. • Negli apparecchi provvisti del dispositivo di sicurezza (termocoppia), in caso di mancato funzionamento del dispositivo con bruciatori al minimo aumentare la portata dei minimi stessi agendo sulla vite di regolazione. Effettuata la regolazione, ripristinate i sigilli posti sui bypass con ceralacca o materiali equivalenti.

Bruciatore Forno Grill

Apertura "X" (mm) gas naturale"G20" 6.5 5

Apertura "X" (mm) gas liquido"G30-G31" 16 12

Collegamento elettrico È OBBLIGATORIO IL COLLEGAMENTO A TERRA DELL’APPARECCHIATURA. L'apparecchiatura è predisposta per il funzionamento con corrente alternata alla tensione e frequenza di alimentazione indicate sulla targhetta caratteristiche (posta sul retro o alla fine del libretto istruzioni). Accertarsi che il valore locale della tensione di alimentazione sia lo stesso di quello indicato sulla targhetta. Allacciamento del cavo alimentazione elettrico alla rete Per i modelli privi di spina, montare sul cavo una spina normalizzata per il carico indicato sulla targhetta caratteristiche e collegarla ad una adeguata presa di corrente. Desiderando un collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima tra i contatti di 3 mm., dimensionato al carico e rispondente alle norme in vigore. Il filo di terra gialloverde non deve essere interrotto dall’interruttore. Il cavo di alimentazione deve essere posizionato in modo che non raggiunga in nessun punto una temperatura superiore di 50 °C a quella ambiente. Tutti gli apparecchi devono essere collegati separatamente. Non utilizzare riduzioni, adattatori o derivatori in quanto essi potrebbero provocare riscaldamenti o bruciature. Prima di effettuare l’allacciamento accertarsi che: • la valvola limitatrice e l’impianto domestico possano sopportare il carico dell’apparecchiatura (vedi targhetta caratteristiche); • l’impianto di alimentazione sia munito di efficace collegamento a terra secondo le norme e le disposizioni di legge in vigore; • la presa o l’interruttore onnipolare siano facilmente raggiungibili con il piano installato. DECLINIAMO OGNI RESPONSABILITÀ NEL CASO LE NORME ANTINFORTUNISTICHE NON VENGANO RISPETTATE.

Forno a gas (CP 057 GT - CP 058 GT (X) F - CP 857 GT): • Aprire la porta del forno (per intervenire sul bruciatore forno, togliere il fondo); • svitare le 2 viti che reggono il bruciatore del forno, toglierlo e sostituire l'iniettore “N” con quello adatto al nuovo tipo di gas secondo la tabella a pag.12. • rimontare tutti i componenti, eseguire la regolazione dell’aria nel bruciatore e della portata minima del rubinetto. Regolazione minimo • Aprire la porta e togliere il fondo del forno; • portare la manopola del forno in posizione 8 (massimo) ed accendere il bruciatore; • Chiudere la porta ed attendere 15 minuti circa; • portare la manopola in posizione 1 (minimo); • togliere la manopola stessa ed agire sulla vite di regolazione posta sopra all’astina del termostato; • Ottenuta la portata minima desiderata, con il bruciatore acceso verificare che non avvengano spegnimenti portando rapidamente da posizione massimo a minimo per alcune volte e chiudendo normalmente la porta del forno.

Sostituzione del cavo Utilizzare un cavo in gomma del tipo H05VV-F ,di sezione 3 x 1.5 mm². Il conduttore giallo-verde dovrà essere più lungo di 2÷3 cm. degli altri conduttori.

Controllo del flusso di aria primaria I bruciatori forno e grill sono muniti di una boccola di regolazione dell'aria primaria "R" (fig.15: bruciatori del forno a gas). Il flusso di aria primaria è regolato in modo appropriato quando la fiamma risulta stabile ed omogenea, senza avere uno stacco di fiamma con bruciatore freddo nè accensione all'ugello quando il bruciatore è caldo. La regolazione si esegue

RISOLUZIONE DI ALCUNI PROBLEMI Il bruciatore in posizione di minimo non rimane acceso Avete controllato se: • Sono ostruiti i fori di fuoriuscita del gas. • Ci sono correnti d'aria nelle vicinanze del piano. • La regolazione del minimo non è corretta (Vedi paragrafo "Regolazione minimi").

Può accadere che il piano non funzioni o non funzioni bene. Prima di chiamare l'assistenza, vediamo che cosa si può fare. Innanzi tutto verificare che non ci siano interruzioni nelle reti di alimentazione gas ed elettrica, ed in particolare i rubinetti gas a monte del piano siano aperti. Il bruciatore non si accende o la fiamma non è uniforme Avete controllato se: • Sono ostruiti i fori di uscita del gas del bruciatore. • Sono montate correttamente tutte le parti mobili che compongono il bruciatore. • Ci sono correnti d'aria nelle vicinanze del piano.

I recipienti sono instabili Avete controllato se: • Il fondo del recipiente è perfettamente piano. • Il recipiente è centrato sul bruciatore o sulla piastra elettrica. Se, nonostante tutti i controlli, il piano non funziona e l'inconveniente da voi rilevato persiste, chiamate il Centro Assistenza Tecnica Indesit Company più vicino, comunicando queste informazioni: - Il tipo di guasto. - La sigla del modello (Mod. ...) riportata sul certificato di garanzia. Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali.

La fiamma non rimane accesa Avete controllato se: • Non avete premuto a fondo la manopola. • Non avete mantenuto premuta a fondo la manopola per un tempo sufficiente ad attivare il dispositivo di sicurezza. • Sono ostruiti i fori di fuoriuscita del gas in corrispondenza del dispositivo di sicurezza.

CARATTERISTICHE DEI BRUCIATORI ED UGELLI Tabella 1

I. Doppie fiamme (DC DR Interno)

I. Doppie fiamme (DC DR Esterno)

Pressioni di alimentazione

CARATTERISTICHE TECNICHE ENERGY LABEL Direttiva 2002/40/CE sull'etichetta dei forni elettrici Norma EN 50304 Consumo energia convezione Naturale:

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni; 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni; 90/396/CEE del 29/06/90 (Gas) e successive modificazioni; 93/68/CEE del 22/07/93 e successive modificazioni.

funzione di riscaldamento: Consumo energia dichiarazione: Classe convezione Forzata funzione di riscaldamento: 12

I. Dos llamas (DC DR interno)
