Tipo de produto	Forno embutido misto gás/eletricidade
Marca	HOTPOINT
Modelo	FH83CHABK
Alimentação elétrica	230 V ~ 50 Hz
Alimentação de gás	G20 (20 mbar), G25 (25 mbar), G30/G31 (28-30 mbar)
Queimadores a gás (placa de cozimento)	5 queimadores: auxiliar (1,00 kW), semi-rápido (1,65 kW), rápido (3,00 kW), tripla coroa (3,25 kW), dupla coroa independente (0,90 kW interno + 4,10 kW externo)
Tipo de forno	Gás com resistências elétricas (grelhador, calor rotativo, descongelação)
Funções de cozedura	Estático, calor rotativo, grelhador, grelhador ventoso, descongelação, espeto rotativo
Segurança de gás	Dispositivo de segurança por termopar em todos os queimadores
Limpeza do forno	Esmalte autolimpante (interior), limpeza com pano húmido
Acessórios incluídos	Grelha, tabuleiro, espeto rotativo, manípulos
Tipo de programador	Eletrónico com visor digital, temporizador, início diferido
Iluminação do forno	Lâmpada 15 W, casquilho E14, 230 V
Classe de eficiência energética	Não especificada
Dimensões (L x A x P)	Não especificadas (padrão embutido)

Perguntas frequentes - FH83CHABK HOTPOINT

Como acender um queimador a gás?

Gire o manípulo do queimador para a posição chama grande (símbolo chama grande) e pressione totalmente para acionar o acendimento automático. Mantenha pressionado por 6 segundos após a ignição para ativar o termopar de segurança.

O que fazer se a chama não permanecer acesa?

Verifique se pressionou totalmente o manípulo por pelo menos 6 segundos. Certifique-se de que os orifícios do queimador não estão obstruídos. Limpe as peças amovíveis do queimador com água quente e detergente.

Como usar o programador para cozedura diferida?

Selecione a duração da cozedura com a tecla duração ( ) e depois a hora de fim com a tecla fim de cozedura ( ). O forno ligará automaticamente para terminar à hora escolhida. Prima a tecla manual ( ) para voltar ao funcionamento normal.

Como limpar o interior do forno autolimpante?

O esmalte microporoso autolimpa-se a alta temperatura (200-300°C). Após cada cozedura, passe um pano húmido para remover os resíduos. Em caso de sujidade excessiva, aqueça o forno vazio à temperatura máxima durante 30 minutos.

Como substituir a lâmpada de iluminação do forno?

Desligue o aparelho. Desaparafuse a cúpula de proteção de vidro, depois a lâmpada. Substitua por uma lâmpada de 15 W, casquilho E14, resistente a 300°C. Reaparafuse a cúpula.

Como desmontar a porta do forno?

Abra completamente a porta, levante as duas alavancas (B) situadas nas dobradiças. Feche parcialmente a porta, depois levante-a para soltar os ganchos (A). Para remontar, insira os ganchos e baixe as alavancas.

Como adaptar o forno a outro tipo de gás?

Substitua os injetores dos queimadores e do forno pelos adaptados ao novo gás (ver tabela 1). Para o forno a gás, abra a porta, desaparafuse os parafusos do queimador, substitua o injetor. Regule o caudal mínimo e o ar primário. Recorra a um profissional credenciado.

Como usar o espeto rotativo?

Enfie a carne no espeto, fixe com os garfos. Coloque o tabuleiro no fundo do forno, insira o espeto no orifício do espeto rotativo na parte traseira. Selecione a função grelhador + espeto rotativo (símbolo ) e regule a temperatura.

Como regular o temporizador?

O temporizador (T) é um avisador sonoro até 60 minutos. Gire o manípulo assinalado pelo símbolo (√) para a duração desejada. Quando o tempo terminar, soa um alarme. Dê uma volta completa antes de regular se a duração for inferior a 60 minutos.

O que fazer em caso de falha de energia?

Para acender um queimador a gás, use um fósforo ou isqueiro. Para o forno a gás, aproxime um fósforo do orifício central no fundo do forno enquanto pressiona o manípulo do termostato. O acendimento eletrónico não funciona sem corrente.

MANUAL DE UTILIZADOR FH83CHABK HOTPOINT

Instruções para o uso e a instalação

Contador de horas "T"

Asador - Asador automático

Funcionamento manual

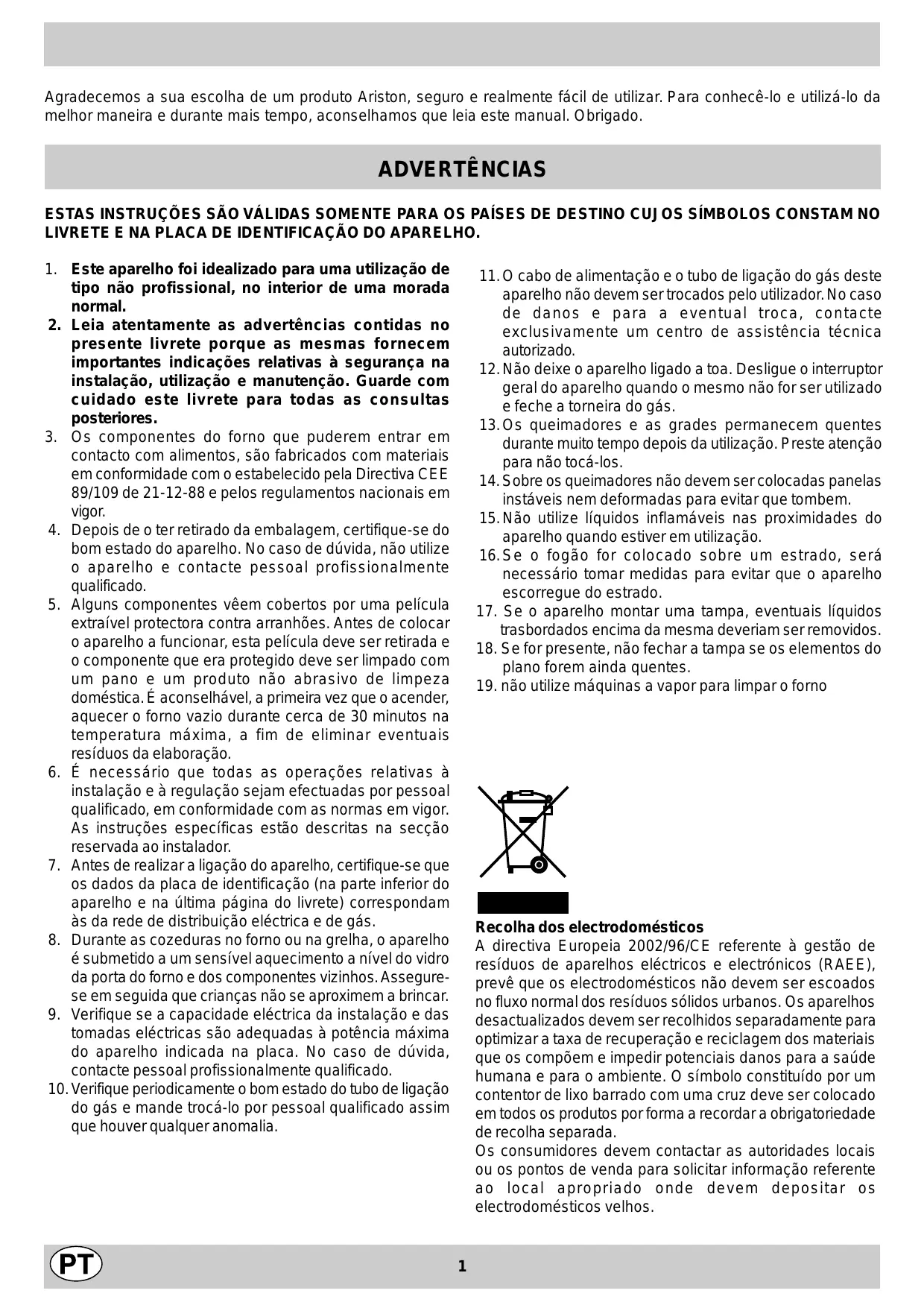

Agradecemos a sua escolha de um produto Ariston, seguro e realmente fácil de utilizar. Para conhecê-lo e utilizá-lo da melhor maneira e durante mais tempo, aconselhamos que leia este manual. Obrigado.

ADVERTÊNCIAS

ESTAS INSTRUÇÕES SÃO VÁLIDAS SOMENTE PARA OS PAÍSES DE DESTINO CUJOS SÍMBOLOS CONSTAM NO LIVRETE E NA PLACA DE IDENTIFICAÇÃO DO APARELHO.

1. Este aparelho foi idealizado para uma utilização de tipo não profissional, no interior de uma morada normal.
2. Leia atentamente as advertências contidas no presente livrete porque as mesmas fornecem importantes indicadores relativos à segurança na instalação, utilização e manutenção. Guarde com cuidado este livrete para todas as consultas posteriores.
3. Os componentes do forno que puderem entrar em contacto com alimentos são fabricados com materiais em conformidade com o estabelecido pela Diretiva CEE 89/109 de 21-12-88 e pelos regulamentos nacionais em vigor.
4. Depois de o ter retirado da embalagem, certifique-se do bom estado do aparelho. No caso de dúvida, não utilize o aparelho e contacte pessoal profissionalmente qualificado.
5. Alguns componentes vêm cobertos por uma película extraível protetora contra arranhões. Antes de colocar o aparelho a funcionar, esta película deve ser retirada e o componente que era protegido deve ser limpo com um pano e um produto não abrasivo de limpeza doméstica. É aconselhável, na primeira vez que o acender, aquecer o forno vazio durante cerca de 30 minutos na temperatura máxima, a fim de eliminar eventuais resíduos da elaboração.
6. É necessário que todas as operações relativas à instalação e à regulação sejam efetuadas por pessoal qualificado, em conformidade com as normas em vigor. As instruções específicas estão descritas na secção reservada ao instalador.
7. Antes de realizar a ligação do aparelho, certifique-se de que os dados da placa de identificação (na parte inferior do aparelho e na última página do livrete) correspondam aos da rede de distribuição elétrica e de gás.
8. Durante as cozeduras no forno ou na grelha, o aparelho é submetido a um sensível aquecimento ao nível do vidro da porta do forno e dos componentes vizinhos. Assegure-se em seguida que crianças não se aproximem a brincar.
9. Verifique se a capacidade elétrica da instalação e das tomadas elétricas são adequadas à potência máxima do aparelho indicada na placa. No caso de dúvida, contacte pessoal profissionalmente qualificado.
10. Verifique periodicamente o bom estado do tubo de ligação do gás e mande trocá-lo por pessoal qualificado assim que houver qualquer anomalia.
11. O cabo de alimentação e o tubo de ligação do gás deste aparelho não devem ser trocados pelo utilizador. No caso de danos e para a eventual troca, contacte exclusivamente um centro de assistência técnica autorizada.
12. Não deixe o aparelho ligado à toa. Desligue o interruptor geral do aparelho quando o mesmo não for ser utilizado e feche a torneira do gás.
13. Os queimadores e as grades permanecem quentes durante muito tempo após o uso de um pouco longo. Preste atenção para não tocá-los.
14. Sobre os queimadores não devem ser colocadas panelas instáveis nem deformadas para que nunca.
15. Não utilize líquidos inflamáveis nas proximidades do aparelho quando estiver em utilização.
16. Se o fogão for colocado sobre um estrado, é necessário tomar medidas para fazer que o aparelho escorregue do estrado.
17. Se o aparelho montar uma tampa, eventuais líquidos transbordados encima da mesma deveriam ser removidos.
18. Se for presente, não fechar a tampa se os elementos do plano foram ainda quentes.
19. Não utilize máquinas a vapor para limpar o forno.

Recolha dos electrodomésticos.

A directiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada.

Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os eletrodomésticos velhos.

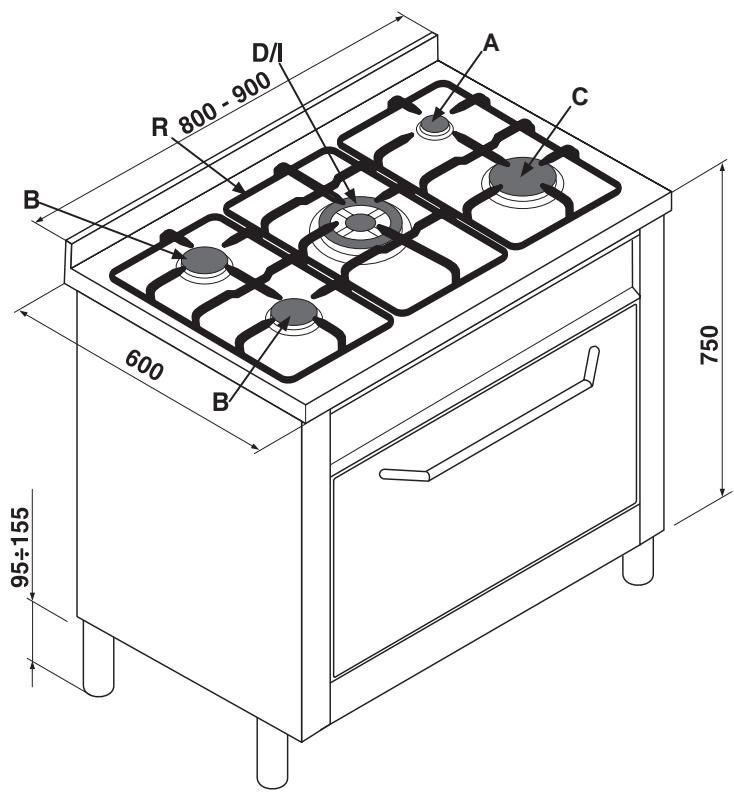

A Queimador a gás auxiliar B Queimador a gás semi-rápido C Queimador a gás rápido D Queimador a gás de tripla coroa I Queimador a gás DC-DR E Vela para acender os queimadores a gás F Dispositivo de segurança - Intervém se a chama apagar-se por acaso (líquido vertido, correntes de ar...) e bloqueia o fornecimento de gás ao queimador. G Botão comutador do forno elétrico (seletor das funções de cozedura) H Botão termostato do forno elétrico (seleção das temperaturas) M Botões de comando dos queimadores R Grades de suporte para recipientes de cozedura P Timer S Luz indicadora de funcionamento de um elemento aquecedor elétrico T Contador de tempo U Temporizador V Botão do termostato do forno a gás (seletor do funcionamento do forno a gás com regulação das temperaturas e grill elétrico) Z Botão para acender a luz do forno a gás

Queimadores a gás

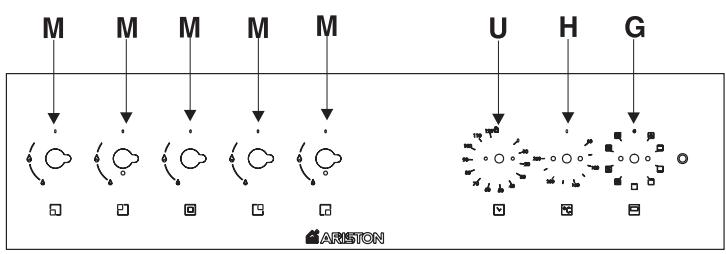

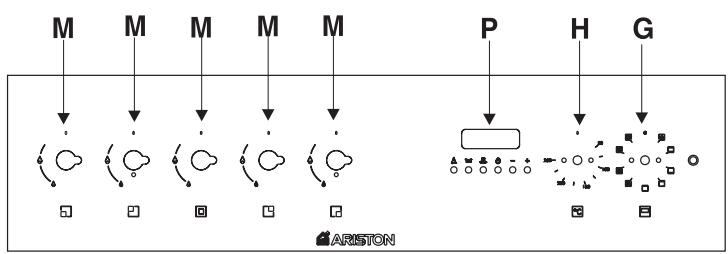

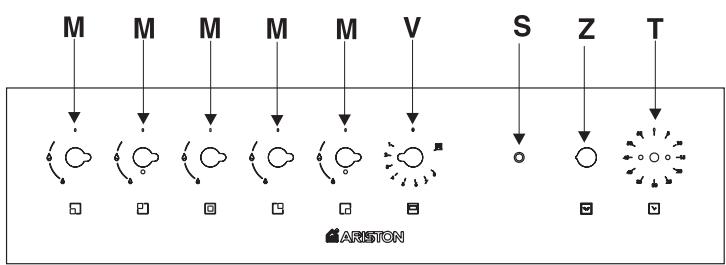

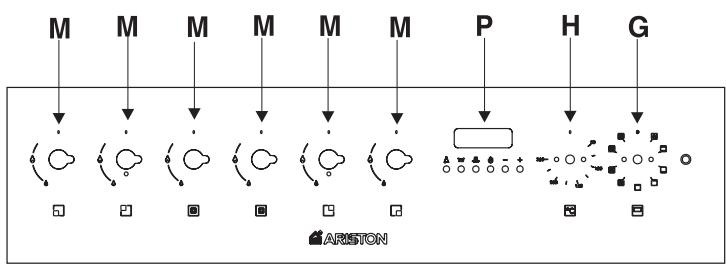

No painel de comandos, ao redor de cada botão "M" ou dos próprios botões, há indicados os símbolos:

Torneira Fechada

Abertura máxima

Abertura mínima

Para mais, nas proximidades dos botões, os símbolos indicam a posição do respectivo queimador no plano.

Os queimadores são equipados com dispositivos de segurança contra vazamentos de gás com termopar. Este dispositivo providencia um bloqueio da saída de gás se a chama do queimador apagar-se durante o funcionamento.

Para acender um dos queimadores proceda da seguinte maneira:

• gire o respectivo botão na direção anti-horária até o símbolo da chama grande;
• corra o seletor até o fundo para acender automaticamente o gás;
• mantenha o botão premido durante cerca de 6 segundos, com a chama acesa, para possibilitar o aquecimento do termopar de segurança;
• solte o botão, verifique se acendeu de modo estável. Se não tiver acendido, repita a operação.

Para obter a potência mínima, gire o botão na direção do símbolo da chama pequena. São possíveis regulações intermediárias, se colocar o botão entre o símbolo da chama grande e o da chama pequena.

Importante:

• Não acione o dispositivo de acendimento automático durante mais de 5 segundos consecutivos.
• Em alguns casos há dificuldades de acendimento por causa de ar que se encontra no interior do condutor do gás.
• Se a chama dos queimadores apagar-se por acaso, o gás continua a sair durante uns instantes antes da intervenção do dispositivo de segurança. Feche o botão de comando e não tente acender novamente por pelo menos 1 minuto, deste modo deixa-se espalhar o gás que tiver saído, que pode ser perigoso.
• Quando o aparelho não estiver a funcionar, controle se os botões estão na posição de fechado " ● ". Além disso, é aconselhável fechar a torneira principal do condutor de alimentação do gás.

Conselhos práticos para utilização dos queimadores

Para obter o máximo rendimento dos queimadores é aconselhável utilizar somente panelas de diâmetro adequado ao queimador utilizado, e evitar que a chama ultrapasse o fundo da panela (veja a seguinte tabela).

Além disso, quando um líquido começar a ferver, é aconselhável abaixar a chama o necessário para manter a fervura.

O plano de cozedura é equipado com grades de redução, que devem ser colocadas somente sobre o queimador auxiliar "A" (fig. 2a) e sobre o DC-DR (interior) "I" (fig. 2b).

Queimador	Ø Diàmetro dos Recipientes (cm.)
A. Auxiliar	6 – 14
B. Semi-rápido	15 – 20
C. Rápido	21 – 26
D. Tripla coroa	24 - 26
I. Dupla Coroa DC-DR (interior)	10 - 14
I. Dupla Coroa DC-DR (exterior)	24 - 28

fig.1a

O queimador com "duplas chamas independentes"

Este queimador a gás é constituído por dois fogos concêntricos, que podem ser configurados juntos ou de maneira independente. A utilização contemporânea no maior possibilita uma alta potência, diminuindo os tempos de cozedura comparados com os queimadores tradicionais. A dupla coroa de chama, além disso, torna mais uniforme a distribuição do calor no fundo da panela, ao utilizar especificamente antes os queimadores no mínimo. Podem ser utilizados recipientes de todos os tamanhos; neste caso, para pequenos recipientes, acenda apenas o queimador inferior. Cada uma das coroas individualmente que constituem o queimador de "duplas chamas independentes" tem um próprio seletor de comando:

o seletor indicado pelo símbolo interior.

controla a coroa

controla a coroa

o seletor indicado pelo símbolo exterior;

Para utilizar o queimador de chama dupla da melhor maneira, nunca regule a coroa interna no mínimo e, ao mesmo tempo, a externa no maior.

Para acender a coroa que desejar, carregue até o fundo e rode na direção anti-horária até a posição de maior no respectivo seletor. O queimador é equipado para acender-se de maneira eletrônica, que entra em funcionamento automaticamente se carregar no seletor.

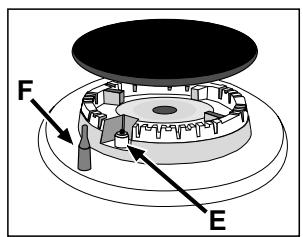

Como o queimador é equipado com um dispositivo de segurança "F", é necessário manter cerca de 6 segundos pressionado o seletor até aquecer-se o dispositivo que mantém automaticamente acesa a chama.

Para apagar o queimador é necessário rodar o seletor (correspondente ao símbolo "●") na direção horária até que se apague.

Para obter a maior performance é bom lembrar-se do seguinte: Sobre os queimadores podem ser utilizados todos os tipos de panelas. O importante é que o fundo seja perfeitamente chato.

Os fogões com forno a gás estão dotados de segurança com termopar. Este dispositivo permite bloquear automaticamente a saída do gás pelo queimador em poucos segundos no caso de que a chama se apague acidentalmente.

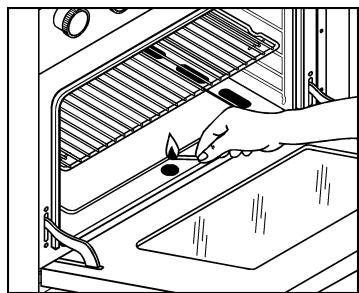

Acendimento do queimador do forno

• Abrir a porta do forno;
• premir e rodar o Manipulo do termóstato "V" (com o símbolo □) posicionando-o no máximo; tê-lo premido. No caso da falta de corrente aproximar um fósforo ao furo central colocado no fundo do forno como indicado na fig.3;

fig.3

• manter o botão premido por cerca de 10 segundos;
• soltar o botão, verificando que o acendimento foi feito em modo estável e deixar a porta aberta por aproximadamente 30-40 segundos;
• fechar a porta do forno suavemente para verificar que a chama se apague; esperar cerca de 10-12 minutos antes de inserir os alimentos para cozer no forno, a fim de obter um pré-aquecimento adequado; regular a temperatura pedida para a cozedura rodando o Manipulo do termóstato até às posições de 1 a 10 em função da tabela seguinte;

Posicao botão	1	2	3	4	5	6	7	8
Temperatura °C	120	130	155	170	195	215	235	255

Advertências: No caso de um apagamento acidental da chama dos queimadores, o gás continua a sair por algum instante antes que intervenha o dispositivo de segurança.

Fechar o Manipulo de comando e não tentar novamente o acendimento pelo menos por 1 minuto, deixando assim dispersar o gás saído que pode ser perigoso.

O aparelho está dotado de um indicador luminoso "'" que se acende quando o grill está em função.

Durante a cozedura ao grill recomenda-se de deixar a porta do forno aberta e de aplicar a placa de proteção dos manipulos como indicado na figura 4.

fig.4

ATENÇÃO: quando o grill está em função, as partes acessíveis podem-se tornar muito quentes. É prudente ter as crianças à distância.

Iluminação do forno

Para acender a lâmpada do forno premir a tecla "Z" com o braço.

Contador de horas "T"

É um sinal acústico temporizado situado no painel frontal, apto a sinalizar um tempo de 60 minutos no máximo. Gire o botão com o símbolo ⊙ até o indicador corresponder ao tempo desejado.

No final do prazo programado, soa o controle (mas não se interrompe o funcionamento do forno).

É aconselhável girar o botão uma inteira volta antes de colocá-lo no tempo desejado, mesmo se inferior a 60 minutos.

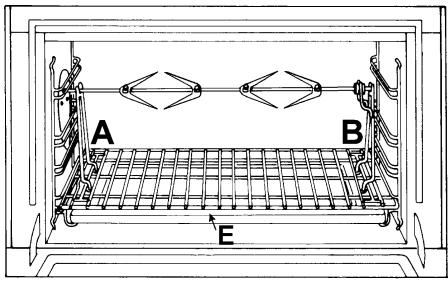

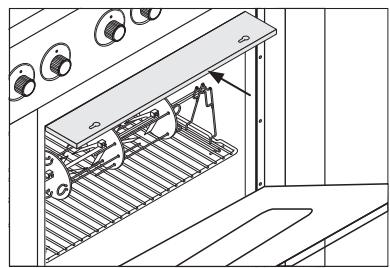

Espeto - assador

Este acessório é de utilização exclusiva para cozeduras com o queimador grill.

Enfiar a carne para cozinhar na haste transversal, no sentido do seu comprimento, bloqueando-a com os apropriados garfos reguláveis (fig.5a).

Introduzir os suportes "A" e "B" (fig.5b) nos furos predispostos na pingadeira "E". Apoiar a ranhura da haste na sede "C" e enfiar a grelha na primeira guia mais baixa do forno: enfiar agora a haste no furo do gira-assado, levando para a frente a ranhura na sede "D". Aviar o gira-assado rodando o manípulo do selector "G" em uma destas posições:

fig.5a

fig.5b

O forno possibilita nove diferentes combinações de resistências elétricas aquecidas; ao escolher a mais indicada para o prato a ser cozido, obtêm-se resultados muito precisos. Ao girar o botão do selector "G" marcado com o símbolo obtêm-se diferentes funções de cozedura do modo indicado na seguinte tabela.

Depois de ter selecionado a função de cozedura, coloque na temperatura desejada o botão do termostato "H" com

o símbolo C

• Para cozeduras tradicionais, de modo convencional (assados, biscoitos etc.) utilize a função (quente em cima + embaixo).

Coloque no forno os alimentos a serem cozidos somente quando o mesmo tiver chegado à temperatura selecionada e utilize preferivelmente apenas uma prateleira para a cozedura.

Símbolo	Função	Potência
0	0) Apagado	-
	1) Iluminação doorno	50 W
	2) Resistência superior + inferior	2350 W
	3) Resistência inferior	1300 W
	4) Resistência superior	1050 W
	5) Grill	2000 W
	6) Grill + ventoinha	2050 W
	7) Resistência superior + inferior+ventoinha	2400 W
	8) Resistência a circular+ventoinha	2850 W
	9) Descongelamento rápido	50 W

Se desejar obter aquecimento somente na parte inferior ou superior dos pratos, coloque o selector na posição (quente embaixo), ou (quente em cima).

• Com a função (resistência superior + inferior + ventoinha) estão reunidas as funções do forno estático e daquele ventilado.
• Com a função (ventilado) a cozedura é efectuada mediante ar previamente aquecido por uma resistência a circular no interior do forno mediante uma ventoinha. O aquecimento do forno é muito rápido, portanto os pratos a serem cozidos podem ser colocados no forno mesmo na altura em que o mesmo for. Além disso, é possível cozer em duas prateleiras simultaneamente.
• A função “descongelamento rápido” é efectuada sem elementos aquecedores, porque utiliza somente a lâmpada do forno e a ventilação.
• A cozedura na grelha utiliza uma elevada potência aquecedora, que proporciona logo uma aparência avermelhada à superfície dos alimentos; é especialmente

indicada no caso de carnes, que devem permanecer tenras no interior. Para efectuar cozeduras na grelha, coloque o botão do selector "G" numa destas posições: (grill),

(Grill + ventoinha).

Durante o funcionamento da grelha, é necessário manter a porta do forno fechada. Além disso, coloque o botão do termostato não acima de 200° C.

Iluminação do forno

A iluminação no interior do forno é obtida automaticamente se o botão do selector for colocado em qualquer das posições.

Indicador luminoso "S"

Indica a fase de aquecimento do forno; apaga-se para indicar que o interior do forno já chegou à temperatura regulada mediante o botão. Nesta altura esta luz acende-se e apaga-se a indicar que o termostato está a funcionar correctamente para manter constante a temperatura do forno.

Temporizador "T" (mod. CP 058 MT.2)

Funcionamento manual:

Rodar o Manípulo do temporizador (marca com o símbolo

em sentido anti-horário colocando o índice no símbolo

manual). Proceder ao acendimento do forno agindo no Manípulo do selector e elaborar a temperatura desejada rodando o Manípulo do termostato.

Obtém-se o apagamento do forno levando o Manípulo do temporizador à posição inicial "O".

Funcionamento com programação dos tempos de cozedura: Rodar o Manípulo do temporizador em sentido horário colocando o índice no tempo escolhido (de 10 até 120 minutos). Proceder ao acendimento do forno agindo no Manípulo do seletor e elaborar a temperatura desejada rodando o Manípulo do termostato. Percorrido o tempo preestabelecido, entra em função um avisador acústico e contemporaneamente se obterá o apagamento do forno. Terminada a cozedura, levar os Manípulos à posição inicial "O".

Ventilação de arrefecimento

(CP 059 MD.2 - CP 059 MD.3 (X) F)

A fim de obter uma redução das temperaturas externas, alguns modelos são dotados de uma ventoinha de arrefecimento que entra em função se for rodada a chave de seleção dos programas "G". Nesta situação ficará sempre ligada e pode ser sentido um jacto de ar sair entre o painel frontal e a porta do forno.

(CP 059 MD.2)

Nestes modelos a ventilação de arrefecimento ativa-se somente quando o forno estiver quente.

Depois de ter tirado os alimentos do forno, é aconselhado deixar por outros instantes a porta semiaberta: se fizer assim, diminuirá sensivelmente a duração do ciclo de arrefecimento. Este processo é controlado por um termostato suplementar e poderá acontecer num ou mais ciclos.

TIMER (FORNO ELÉTRICO)

Possibilita a programação do forno ou grelha nas seguintes modalidades:

• início posterior da cozedura com duração estabelecida;
• início imediato com duração estabelecida;
• controle de minutos.

Função das teclas:

:contador de minutos, horas, minutos duração da cozedura :final da cozedura

comutação manual

programação adiantar tempos +: programação atrasar tempos.

Como acertar o relógio digital

Depois da ligação à rede elétrica ou (após falta de corrente), o mostrador piscará com: 0.00

• Premir ao mesmo tempo as teclas em seguida (dentro de 4 segundos), mediante as teclas - e + programar a hora exata.

Mediante a tecla + adianta-se o relógio.

Mediante a tecla - atrasa-se o relógio.

É possível, se for preciso, acertar novamente a hora de duas maneiras:

1. Repetir todas as fases acima descritas.
2. Premir a tecla e em seguida, mediante as teclas - e + acertar o relógio.

Início posterior da cozedura com duração estabelecida

Programa-se a duração da cozedura e a hora em que deve terminar. Suponhamos que o mostrador esteja a indicar 10:00 horas.

1. Girar os botões de comando do forno para a função e a temperatura desejada (por exemplo: forno estático, 200°C).
2. Premir a tecla e em seguida (dentro de 4 horas) mediante as teclas - e + programar a duração desejada. Suponhamos programar para cozer durante 30 minutos; será visualizado:

3 0

Ao soltar a tecla, antes de 4 segundos, será novamente visualizada a hora atual com o símbolo e a sinalização automática.

1. Premir a tecla e em seguida premir as teclas - e + até programar a hora de fim de cozedura desejada, suponhamos às 13:00.

13:00. Ao soltar a tecla, antes de 4 segundos, será visualizada a hora atual: 10:00.

A sinalização automática acesa recorda-nos que foi realizada a programação da duração e do fim da cozedura com funcionamento automático. Desta maneira, o forno acende-se automaticamente às 12:30 horas e apaga-se antes de 30 minutos.

Quando o forno estiver aceso, o símbolo da panelinha permanece aceso durante toda a cozedura. No momento em que for premida a tecla, é possível visualizar a duração programada, e se for premida a tecla, será visualizada a hora do fim da cozedura.

No final da cozedura, tocará um sinal acústico; para interrompê-lo, premir uma tecla qualquer, exceto uma das duas teclas - e +.

Início imediato com duração estabelecida

Se for programada somente a duração (pontos 1 e 2 do parágrafo "Início posterior da cozedura com duração estabelecida"), inicia-se imediatamente a cozedura.

Para anular uma cozedura já programada

Premir a tecla e, mediante a tecla -, colocar o tempo novamente em:

e em seguida premir a tecla de funcionamento manual.

Função controle de minutos

No funcionamento com o controle de minutos, programa-se um tempo a partir do qual começa uma contagem regressiva. Esta função não comanda o forno para acender-se ou apagar-se, simplesmente avisa, mediante um sinal acústico, o tempo decorrido.

Em seguida, mediante as teclas - e +, programar o tempo desejado.

Ao soltar a tecla, o tempo parte exatamente no segundo, e é visualizada a hora atual.

10.00

No final do tempo tocará um sinal acústico que poderá ser interrompido ao premir-se uma tecla qualquer (exceto as teclas - e +), apaga-se e o símbolo Δ se apaga.

Correção e cancelamento dos dados

• Os dados programados podem ser mudados a qualquer momento, ao premir-se a tecla correspondente e premir-se a tecla - ou +.
• Ao cancelar-se a duração da cozedura ocorre o cancelamento automático também da programação para final de cozedura e vice-versa.
• No caso de funcionamento programado, o aparelho não aceita tempos para final de cozedura anteriores aos de início de cozedura propostos pelo próprio aparelho.

Regulação do volume do sinal sonoro

Depois de ter escolhido e confirmado as regulações do relógio mediante a tecla, é possível regular o volume do sinal sonoro de alarme.

Importante: O aparelho deve estar desligado da eletricidade antes de iniciar a limpeza.

Para o aparelho durar muito, é indispensável realizar frequentemente uma limpeza cuidadosa, obedecendo às seguintes instruções:

Interior da porta do forno:

Para limpar a superfície, utilize um pano molhado de água quente e detergente líquido não abrasivo e, em seguida, enxague e enxugue com cuidado.

Interior do forno: (somente em alguns modelos)

• O interior do forno é forrado com um esmalte especial microporoso de auto-limpeza que, com uma normal temperatura de cozedura entre 200 e 300°C, oxida e elimina inteiramente todos os respingos de gordura ou outras substâncias que inevitavelmente grudam-se nas superfícies internas. A operação de limpeza desta maneira é muito reduzida: de facto, é suficiente passar um pano húmido regularmente (antes de cada cozedura) nas superfícies do forno, para tirar a finíssima camada de poeira que vier a acumular-se durante a cozedura, para manter intacta a propriedade de auto-limpeza do forno.
• Nos casos de cozedura em que haja líquidos ou se a sujidade não tiver sido inteiramente eliminada (por exemplo, cozedura no grill sem chegar às temperaturas suficientemente altas para uma ação completa do esmalte de auto-limpeza), é aconselhável posteriormente deixar o forno funcionar vazio na maior temperatura, para eliminar todos os resíduos de substâncias gordurosas ou do que for.
• Se, após numerosas utilizações, observar que há traços evidentes de sujidade acumulados nas superfícies de autolimpeza, provavelmente porque não foram obedecidas as regras de manutenção acima indicadas, limpe as superfícies com cuidado com água quente e um pano macio (não utilize nenhum tipo de produto detergente) e, em seguida, enxague e seque com cuidado.
• Não retire as crostas que houver utilizando objetos pontiagudos porque poderão arranhar o forro de autolimpeza.
• Se as superfícies de autolimpeza no interior do forno forem danificadas e se tornarem inutilizáveis, por falta ou erro de manutenção ou após numerosos anos de utilização, é possível encomendar um kit de painéis de autolimpeza de reposição para o forro do interior do forno. Para encomendá-lo, entre em contacto com os nossos Centros de Assistência autorizados.

Exterior do forno:

• Realize a limpeza somente quando o forno estiver frio.
• As peças de aço e principalmente as zonas com os símbolos em serigrafia não devem ser limpas com diluente nem detergentes abrasivos; utilize preferivelmente apenas um pano humedecido com água morna e detergente líquido para lavar loiça.

O aço inoxidável poderá manchar-se se ficar em contacto durante muito tempo com água fortemente calcária ou com detergentes agressivos (contendo fósforo).

Portanto, é sempre necessário enxaguar com abundante água e secar cuidadosamente a superfície depois da limpeza. Importante: a limpeza deve ser realizada no sentido horizontal, na mesma direção do acetinado do aço.

• Depois da limpeza, é possível eventualmente realizar tratamentos para realçar o lustro da superfície: utilize

exclusivamente produtos especiais para aço inoxidável.

Importante: não utilize pós abrasivos, detergentes agressivos, nem substâncias ácidas de limpeza.

Plano de cozedura:

• Os componentes móveis dos queimadores do plano de cozedura precisam de ser lavados frequentemente com água quente e detergente, tome cuidado para eliminar as eventuais crostas. Controle se as aberturas para a saída do gás não estão entupidas. Enxugue-as cuidadosamente antes de as utilizar novamente.
• Realize frequentemente a limpeza das pontas das velas de acender automaticamente o plano de cozedura e o forno a gás.

Aplicação de graxa nas torneiras

Com o passar do tempo, pode acontecer de uma torneira bloquear-se ou ter dificuldades na rotação, portanto será necessário realizar a limpeza interna e a troca da graxa da mesma. Esta operação deve ser efectuada por um técnico autorizado pelo fabricante.

FIG.6

FIG. 7

Desmontar/montar a porta do forno

Para fazer a limpeza do interior do forno é possível tirar a porta do forno, realizando as seguintes operações (fig. 6-7):

• Abra inteiramente a porta e levante as 2 alavancas "B" (fig. 6);
• Feche parcialmente a porta, agora será possível levantá-la e tirar os ganchos "A" da maneira indicada na figura 7.

Para montar novamente a porta:

• Com a porta na posição vertical, coloque os 2 ganchos "A" nos carris;
• Certifique-se que a peça “D” esteja perfeitamente enganchada no carril (movimente ligeiramente a porta para a frente e para trás);
• Mantenha a porta inteiramente aberta, desenganche as 2 alavancas "B" para baixo e, em seguida, feche a porta.

Substituição da lâmpada do forno

• Da parte de dentro do forno, desaperte a caixa de proteção em vidro (fig. 8);
• Desaperte a lâmpada e substitua-a por outra igual, idônea para as altas temperaturas (300°C) e com as seguintes características:
• Tensão 230 V
• Potência 25 W
• Acoplamento E 14.

Os tempos de cozedura podem variar segundo a natureza dos alimentos, a sua homogeneidade e o seu volume. Para a primeira cozedura, escolher portanto os valores de tempo de cozedura mais baixos entre aqueles indicados e, sucessivamente, se necessário, aumentá-los.

Cozedura ao FORNO ESTÁTICO

Tipo de iguaria	Temperatura °C	Tempo di cozedura (minutos)	Tipo de iguaria	Temperatura °C	Tempo de cozedura (horas)
Pastelaria			Carnes
Tarte de fruta	130	60-70	Touchinho (4-8 kg.)	160	3-4½
Merengue	130	30-40	Ganso (4-5 kg.)	160	4-4½
Pão de Espanha	150	20-30	Pato (2-4 kg.)	170	1½-2½
Tarte dos Anjos	160	40-50	Capão (2½-3 kg.)	170	2-2½
Tarte marguerita	160	40-50	Novelho (1-1½ kg.)	160	3-3½
Tarte de chocolate	170	30-40	Costeletas de carneiro	160	1-1½
Fogaca	170	40-50	Lebre assada (2 kg.)	160	1-1½
Bignè	200	15-20	Faisão assado	160	1-1½
Biscoito de massa	200	15-20	Frango (1-1½ kg.)	170	1-1½
Mil folhas	200	15-20
Massa tenra	200	15-20	Peixe	200	15-25关键时刻

Cozedura ao GRILL

Tipo de iguaria	Tempo de cozedura (minutos)	Posicao da grilha
Bife (0.5 kg.)	60	3a guia
Salsicha	15	2a guia
Frango na grelha (1 kg)	60	1a guia
Vitela assada no espeto (0.6 kg.)	60	-
Frango no espeto (1 kg.)	60	-

O 1° trinho é o da posição mais baixa.

Cozedura ao FORNO VENTILADO

Tipo de iguaria	N° de guía de baixo	Quantidade kg.	Temperatura °C	Tempo minutos
Doces
* Com massa batida num molde	1-3	1	175	60
* Com massa batida sem molde	1-3-4	1	175	50
Massa podre comoAGO bolo	1-3-4	0.5	175	30
Massa podre com recheiohumido	1-3	1.5	175	70
Massa podre com recheio seco	1-3-4	1	175	45
* Com massa a levadura natural	1-3	1	175	50
Doces(PCQUENOS)	1-3-4	0.5	160	30
Carnes
Assados feitos na grelha
Vitelo	2	1	180	60
Carne de vaca	2	1	180	70
Roast beef à Inglesia	2	1	220	50
Porco	2	1	180	70
Fango	2	1-1.5	200	70
Carne assada na pingadeira
Vitelo	1-3	1	160	80
Carne de vaca	1-3	1	160	90
Porco	1-3	1	160	90
Fango	1-3	1-1.5	180	90
Perú em postas	1-3	1.5	180	120
Pato	1-3	1-1.5	180	120
Guisados
Guisado de carne de vaca	1	1	175	120
Guisado de vitelo	1	1	175	110
Peixe
Filetes, bifes, bacalhau, badejo de solha	1-3	1	180	30
Cabala, rodovalho, salmão	1.3	1	180	45
Ostras	1-3		180	20
Pratos ao forno
Prato de massa ao forno	1-3	2	185	60
Prato de verdura ao forno	1-3	2	185	50
* Soufflees doces e salgados	1-3	0.75	180	50
* Piza e piza recheada	1-3-4	0.5	200	30
Toast	1-3-4	0.5	190	15
Descongelação
Pratos(PCQUENOS)	1-3	1	200	45
Carne	1-3	0.5	50	50
Carne	1-3	0.75	50	70
Carne	1-3	1	50	110

Notas:

1) As cozeduras entendem-se sem prévio aquecimento do forno, à exceção daquelas que estão marcadas com o asterisco. 2) A indicação para o uso dos degraus dada na janela é aquela preferencial no caso de cozedura em diversos níveis. 3) Os tempos dados referem-se à cozedura em um degrau único; para mais níveis, acrescentar os tempos de 5÷ 10 minutos. 4) Para os assados de carne de vaca, vitelo, porco e peru com osso ou enrolados, aumentar os tempos de 20 minutos.

As seguintes instruções são destinadas ao instalador qualificado, para que possa efetuar as operações de instalação, regulação e manutenção técnica do modo mais correto e em conformidade com as normas em vigor.

Importante: quaisquer intervenções de regulação, manutenção etc. precisam ser efetuadas com o aparelho desligado da eletricidade. Se for preciso mantê-lo sob tensão, será preciso tomar o maior cuidado. Os fogões possuem as seguintes características típicas:

• Cat. II2H3+

Classe 1

Classe 2 subclasse 1

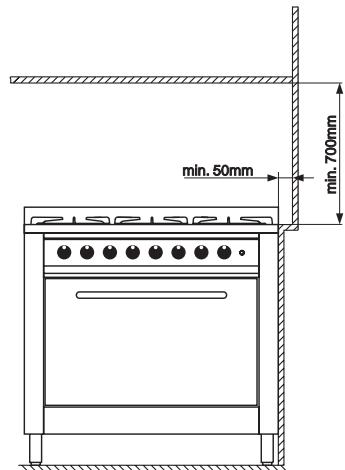

As medidas máximas do fogão estão indicadas na figura da página 2. Para um bom funcionamento da aparelhagem instalada nos móveis, devem ser respeitadas as distâncias mínimas indicadas na fig. 8. Além disso, as superfícies adjacentes e o painel traseiro precisam ter capacidade para resistir a uma alta temperatura de 65°C

fig.9

fig.8

Antes de instalar o fogão, é necessário fixar os pezinhos de suporte fornecidos a entre 95 ÷ 155 mm de altura, preparados na parte inferior do fogão (fig. 9). Estes pezinhos podem ser regulados mediante o parafuso, portanto possibilitam efetuar o nivelamento do fogão, se for necessário.

Posicionamento

Este aparelho pode ser instalado e funcionar somente em lugares permanentemente ventilados, em conformidade com o estabelecido pelas normas em vigor. Precisam ser observados os seguintes requisitos:

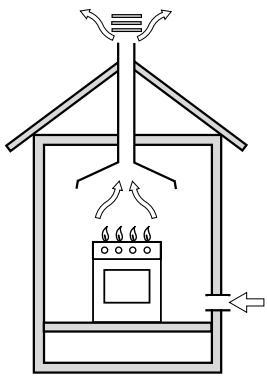

• O aparelho precisa escoar os produtos da combustão mediante um adequado exaustor, que deve estar ligado a uma chaminé, a um condutor de fumo ou diretamente para o exterior (fig. 10).
• Se não for possível o emprego de uma campânula para o exaustor, é permitida a utilização de uma ventoinha elétrica, instalada na janela ou numa parede externa, a ser colocada em funcionamento simultaneamente com o aparelho.

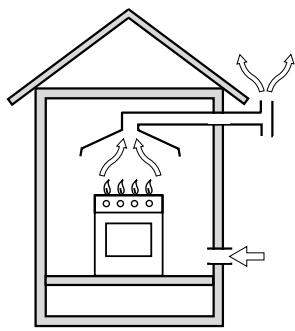

fig.10

Na chaminé ou condutor de fumo ramificado (reservada aos aparelhos de cozedura) Diretamente para fora

Ventilação do ambiente da cozinha

É necessário que no ambiente onde for instalado o aparelho possa afluir uma quantidade de ar igual à precisa para uma normal combustão do gás e da ventilação do ambiente. O fluxo natural do ar deve ser através de aberturas permanentes realizadas nas paredes da cozinha que deem para fora, ou de condutos de ventilação individuais ou coletivos ramificados em conformidade com a norma. O ar deve ser obtido diretamente de fora, longe de fontes de poluição. A abertura de ventilação deve possuir as seguintes características (fig. 11A):

• possuir uma secção livre total líquida de passagem de pelo menos 6 cm² para cada kW de capacidade térmica nominal do aparelho, com um mínimo de 100 cm² (a capacidade térmica pode ser encontrada na placa de identificação);
• ser realizada de maneira que as bocas de abertura, seja no interior que no exterior da parede, não possam ser obstruídas;
• estar protegida, por exemplo, com grades, redes de metal etc., de modo que não se reduza a secção útil acima indicada;
• estar situada a uma altura próxima do nível do chão.

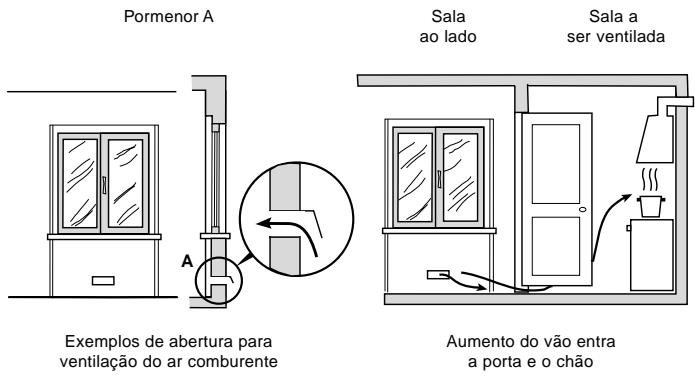

fig. 11A fig. 11B

O fluxo de ar pode também ser obtido a partir de uma sala ao lado, desde que o mesmo não seja um quarto nem um ambiente com perigo de incêndio, nomeadamente uma garagem, depósito, armazém de material combustível etc., e que seja ventilado em conformidade com a norma. O fluxo de ar da sala ao lado, ao ser ventilado, deve ser realizado livremente através de aberturas permanentes, de diâmetro não menor do que o acima indicado. Estas aberturas

INSTRUÇÕES PARA A INSTALAÇÃO

O fluxo de ar pode também ser obtido a partir de uma sala ao lado, desde que o mesmo não seja um quarto nem um ambiente com perigo de incêndio, nomeadamente uma garagem, depósito, armazém de material combustível etc., e que seja ventilado em conformidade com a norma. O fluxo de ar da sala ao lado, ao ser ventilado, deve ser realizado livremente através de aberturas permanentes, de diâmetro não menor do que o acima indicado. Estas aberturas também podem ser obtidas se for aumentado o vão entre a porta e o chão (fig. 11B). Se para o escoamento dos produtos da combustão for empregada uma ventoinha elétrica, a abertura de ventilação deve ser aumentada em função da capacidade máxima do próprio ar. A ventoinha elétrica deve ter uma capacidade suficiente para garantir uma troca horária de ar equivalente a entre 3 e 5 vezes o volume da cozinha. Uma utilização intensiva e prolongada do aparelho pode precisar de ventilação suplementar, por exemplo, a abertura de uma janela ou uma ventilação mais eficaz, mediante o aumento da potência de aspiração da ventoinha elétrica, se houver. Os gases de petróleo liquefeitos, mais pesados do que o ar, estagnam-se embaixo. Portanto, os cômodos que contiverem cilindros de GLP precisam possuir aberturas para fora ao nível do chão, de maneira que possibilitem o escoamento por baixo dos eventuais escapes de gás que houver. Além disso, não deposite cilindros de GLP (mesmo vazios) em cômodos ao nível mais baixo do solo; é oportuno manter na cozinha somente o cilindro a ser utilizado na altura, ligado longe de fontes de calor que possam levá-lo a uma temperatura superior a 50°C

• A ligação do aparelho aos tubos ou ao cilindro de gás deve ser efectuada em conformidade com o estabelecido pelas normas em vigor, e somente depois de ter se certificado se o aparelho está regulado para o tipo de gás com o qual será alimentado.
• Este aparelho é predisposto para funcionar com o gás indicado na etiqueta situada no plano. No caso do gás fornecido não corresponder ao para o qual o aparelho é predisposto, proceda à troca dos correspondentes bicos (fornecidos), para tanto consulte o parágrafo "Adaptação aos diversos tipos de gás".
• Para um funcionamento seguro, para uma adequada utilização da energia e maior duração do aparelho, certifique-se de que a pressão de alimentação corresponda aos valores indicados na Tabela 1 "Características dos queimadores e bicos", instalando no tubo de entrada um apropriado regulador de pressão em conformidade com a norma.
• Efetue a ligação de maneira que não provoque solicitações de nenhum gênero ao aparelho.

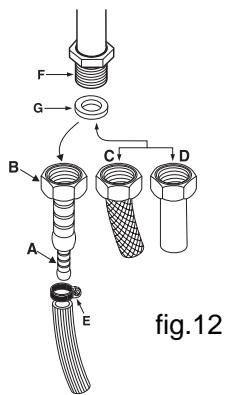

Ligue à união com rosca de 1/2" G macho cilíndrica "F" (fig. 12) situada no lado traseiro do aparelho, mediante um tubo rígido de metal com uniões (fig. 12-D) em conformidade com a norma, ou um tubo flexível de metal de parede contínua com uniões (fig. 12-C), em conformidade com a norma, cuja maior extensão não deve ultrapassar 2000 mm. Certifique-se de que o tubo não possa entrar em contacto com os componentes móveis capazes de danificá-lo ou esmagá-lo. Se for utilizada uma mangueira flexível de borracha, instale o apropriado porta-mangueira para gás liquefeito (fig. 12-A) ou para gás natural (fig. 12-B). A garantia "G" deve ser

utilizada em todos os vários sistemas de conexão de gás. Prenda as duas pontas do tubo com adequados grampos (braçadeiras) "E" nos terminais. O tubo flexível deve estar em conformidade com as normas e ser específico para o tipo de gás utilizado.

Além disso:

• deve ser o mais curta possível, com um comprimento máximo de 1,5 metros;
• não deve haver dobras nem esmagamentos;
• não deve ser colocada em contacto com o painel traseiro do aparelho nem com componentes que possam chegar a 50° de temperatura;
• não deve atravessar furos nem vãos dedicados ao escoamento dos gases combustos do forno;
• não deve entrar em contacto com componentes cortantes nem arestas agudas;
• deve ser fácil de inspecionar ao longo de todo o próprio percurso, a fim de controlar o estado de conservação da mesma;
• deve ser trocada antes da data impressa na mangueira.

Importante: Para efetuar a ligação com gás liquefeito (em cilindros), interponha entre o cilindro e o tubo um regulador de pressão em conformidade com a norma.

Depois de terminar a instalação, certifique-se de que a retenção do circuito do gás seja perfeita, mediante uma solução de água e sabão (nunca uma chama). Certifique-se de que o condutor de gás natural seja suficiente para alimentar o aparelho quando todos os queimadores estiverem a funcionar.

Adaptação aos diferentes tipos de gás (Instruções para o plano)

Para adaptar o plano de cozedura a um tipo de gás diferente daquele para o qual estiver preparado (indicado na etiqueta presa na parte de cima do plano ou na embalagem), será necessário trocar os bicos dos queimadores mediante as seguintes operações:

• Tire as grades do plano e solte os queimadores do lugar.
• Desenrosque os bicos (fig. 13), mediante uma chave de tubo de 7 mm, e troque-os por apropriados ao novo tipo de gás (veja a tabela 1 "Característica dos queimadores e bicos"). Monte outra vez as partes, realizando estas operações na ordem contrária.
• No final da operação, troque a velha etiqueta de calibragem por outra correspondente ao novo tipo de gás utilizado, que se encontra no Kit dos bicos.

Troca dos bicos do queimador de "dupla chama"

fig.13 fig.14

INSTRUÇÕES PARA A INSTALAÇÃO

independentes:

• Tire as grades e desenfie os queimadores das suas sedes. O queimador é constituído por duas partes separadas (veja as Fig. C e Fig. D);
• Desenrosque os bicos, para isto utilize uma chave de tubo de 7 mm. O queimador interior tem um bico, o queimador exterior tem dois (do mesmo tamanho). Troque os bicos por outros adequados ao novo tipo de gás (veja a tabela 1).
• Coloque outra vez no lugar todas as peças, realizando as operações acima na ordem contrária à acima.

Fig. C

Fig. D

REGULAÇÃO do ar primário dos queimadores

Os queimadores não necessitam de qualquer regulação de ar primário.

Regulação dos mínimos

• Coloque a torneira na posição de mínimo;
• retire o botão e mova o parafuso de regulação situado à direita da torneira (fig. 14) até obter uma pequena chama regular, mediante uma chave de fenda (ao desatarraxar o parafuso, o mínimo aumenta; ao atarraxar, diminui).

Obs.: no caso dos gases líquidos, o parafuso de regulação deve ser atarraxado até ao fundo.

• Verifique se ao girar rapidamente o botão da posição de maior até a de mínimo, os queimadores não se apagam.
• Nos aparelhos equipados com dispositivo de segurança (termopar), em caso de não funcionamento do dispositivo com os queimadores no mínimo, aumente a capacidade dos próprios mínimos mediante o parafuso de regulação.

Depois de realizar a regulação, restabeleça os lacres situados nos 'by-pass' com cera lacre ou materiais equivalentes.

Forno a gás: (CP 057 GT - CP 058 GT (X) F - CP 857 GT):

• Abrir a porta do forno (para intervir no queimador do forno, extrair o fundo);
• Desatarraxar os dois parafusos que suportam o queimador do forno, extraí-lo e substituir o injector "N" com aquele adequado ao novo tipo de gás conforme a tabela da pág. 12.
• Tornar a montar todos os componentes, executar a regulação do ar no queimador e da capacidade mínima da torneira.

Regulação dos mínimos

• Abrir a porta do forno e extrair o fundo do forno; Levar o manípulo do forno à posição 8 (máximo) e acender o queimador;
• Fechar a porta e esperar cerca de 15 minutos; Levar o manípulo à posição 1 (mínimo);
• Extrair o próprio manípulo e actuar no parafuso de regulação colocado por cima ou ao lado da haste do termostato;
• Obtida a capacidade mínima desejada, com o queimador aceso, verificar que não aconteçam apagamentos levando rapidamente da posição Tmax ao mínimo por algumas vezes e fechando normalmente a porta do forno.

do rapidamente da posição Tmaxo ao mínimo por algumas vezes e fechando normalmente a porta do forno.

Os queimadores do forno e grill são equipados com uma anilha de regulação do ar primário "R" (fig. 15: queimadores do forno a gás). O fluxo do ar primário é regulado em modo apropriado quando a chama apareça estável e homogênea, sem ter um destacamento da chama com o queimador frio nem um acendimento no bico quando o queimador estiver quente. Para realizar a regulação, atarraxe o parafuso "P" e desloque a anilha "R" de maneira que a abertura "X" corresponda aos valores da seguinte tabela. Quando a regulação tiver sido efetuada, bloquear a anilha

Os queimadores do forno e grill são equipados com uma anilha de regulação do ar primário "R" (fig. 15: queimadores do forno a gás). O fluxo do ar primário é regulado em modo apropriado quando a chama se apresenta estável e homogênea, sem ter um destacamento da chama com o queimador frio nem um acendimento no bico quando o queimador estiver quente. Para realizar a regulação, aperte o parafuso "P" e desloque a anilha "R" de maneira que a abertura "X" corresponda aos valores da seguinte tabela. Quando a regulação tiver sido efetuada, bloqueie a anilha.

fig.15

Ligação elétrica

Quiemador	Abertura "X" (mm) gas Natural "G20"	Abertura "X" (mm) gas liquido"G30-G31"
Forno	6.5	10
Grill	5	12

É OBRIGATÓRIA A LIGAÇÃO À TERRA DO APARELHO.

Este aparelho é predisposto para o funcionamento com corrente alternada na tensão e frequência de alimentação indicadas na placa de identificação (situada atrás ou no final do livrete de instruções). Certifique-se que o valor local da tensão de alimentação está o mesmo do indicado na placa.

Este aparelho é predisposto para o funcionamento com corrente alternada na tensão e frequência de alimentação indicadas na placa de identificação (situada atrás ou no final do livrete de instruções). Certifique-se que o valor local da tensão de alimentação é o mesmo do indicado na placa.

Para os modelos sem ficha, montar no cabo uma ficha normalizada para a carga indicada na placa de matrícula e ligá-la a uma adequada tomada de corrente. Desejando uma ligação direta à rede, é necessário interpor entre o aparelho e a rede um interruptor omnipolar, com abertura mínima entre os contactos de 3 mm., dimensionado à carga e correspondente às normas em vigor. O fio terra amarelo-verde não deve ser interrompido pelo interruptor. Em todo o caso, o cabo de alimentação deve ser posicionado em modo que em nenhum ponto atinja uma temperatura superior de 50°C daquela ambiente. Antes de efetuar a ligação, certificar-se que:

Para os modelos sem ficha, montar no cabo uma ficha normalizada para a carga indicada na placa de matrícula e ligá-la a uma adequada tomada de corrente. Desejando uma ligação direta à rede, é necessário interpor entre o aparelho e a rede um interruptor omnipolar, com abertura mínima entre os contactos de 3 mm, dimensionado à carga e correspondente às normas em vigor. O fio terra amarelo-verde não deve ser interrompido pelo interruptor. Em todo o caso, o cabo de alimentação deve ser posicionado de modo que em nenhum ponto atinja uma temperatura superior a 50 °C daquela ambiente. Antes de efetuar a ligação, certificar-se de que:

• a válvula limitadora e a instalação doméstica possam suportar a entrega aparelho (veja a placa de identificação);
• A instalação de alimentação será equipada com uma eficiente ligação à terra, em conformidade com as normas e as orientações das leis em vigor.
• seja fácil o acesso à ficha elétrica ou ao interruptor antes de ter instalado o plano.

EXIMIMO-NOS DE TODAS AS RESPONSABILIDADES SE AS NORMAS DE PREVENÇÃO DE ACIDENTES NÃO FOREM RESPEITADAS.

Troca do cabo

Utilize um cabo de borracha do tipo H05VV-F com uma secção 3 × 1,5 mm² . O condutor amarelo-verde precisa ser mais comprido de 2 ou 3 cm. dos demais condutores.

RESOLUÇÃO DE ALGUNS PROBLEMAS

Pode acontecer do plano não funcionar ou não funcionar bem. Antes de chamar a assistência técnica, vejamos o que é possível fazer. Antes de mais nada, verifique que não haja interrupções nas redes de alimentação de gás e eletricidade, especialmente se as torneiras do gás antes do plano estão abertas.

O queimador não se acende ou a chama não é uniforme. Foi controlado se:

• Não entupidos os furos de saída do gás do queimador.
• Estão instalados corretamente todos os componentes que compõem o queimador.
• Há correntes de ar nas proximidades do plano.

A chama não permanece acesa nas versões com dispositivo de segurança

Foi controlado se:

• O botão não foi premido até ouvir.
• Não foi mantido premido até o fundo o botão durante um tempo suficiente para fazer o dispositivo de segurança.
• Não é legal a perda de furos do gás em correspondência ao dispositivo de segurança.

O queimador em posição de mínimo não permanece

aceso

Foi controlado se:

• Não entupidos os furos de saída do gás.
• Há correntes de ar nas proximidades do plano
• A regulação do mínimo não está correta (Veja o parágrafo "Regulação dos mínimos").

Os recipientes são instáveis

Foi controlado se:

• O fundo do recipiente é perfeitamente plano.
• O recipiente está no centro do queimador ou na da chapa elétrica.

Se, apesar de todos os controlos, o plano não funciona e o inconveniente que observaram permanecer, chame o Centro de Assistência Técnica mais próximo, comunicando as seguintes informações:

• O tipo de avaria.
• A sigla do modelo (Mod. ...) indicada no certificado de garantia.

Nunca recorra a técnicos não autorizados e sempre recuse a instalação de peças de reposição não originais.

Este aparelho está em conformidade com as seguintes Diretivas da Comunidade Europeia:

73/23/CEE de 19/02/73 (Baixa Tensão) e posteriores modificações; 89/336/CEE de 03/05/89 (Compatibilidade Eletromagnética) e posteriores modificações; - 90/336/CEE de 29/06/90 (Gás) e posteriores modificações; - 93/68/CEE de 22/07/93 e posteriores modificações.

ETIQUETA DE ENERGIA

Diretiva 2002/40/CE acerca dos fornos elétricos

Norma EN 50304

Consumo de energia com convecção natural:

função de aquecimento:

Estático

Consumo de energia da declaração de Classe com convecção forçada:
