MANUALE UTENTE TB-43W63AE9 PANASONIC

Sarà possibile trovare istruzioni per le caratteristiche della TV nel E-Manual (Manuale elettronico). Per accedere al E-Manual, aprire il menu Impostazioni>Sistema>Altro, selezionare Manuali e premere OK. Per un accesso rapido premere il pulsante Impostazionie il pulsante Info.

Informazioni sulla sicurezza 2

Indicazioni sul prodotto....2

Montaggio / Rimozione del piedistallo....4

In fase di utilizzo della staffa di sospensione a parete 4

Informazioni per la tutela dell'ambiente ....5

Caratteristiche 5

Accessori inclusi....5

Controllo e funzionamento della TV 6

Visione della TV....6

Installazione delle batterie nel telecomando...... 6

Collegamento Alimentazione....6

Collegamento antenna 6

Accensione/Spegnimento....7

Prima installazione .... 7

Riproduzione multimediale trame ingresso USB.....7

Manuale elettronico 7

Aggiornamento Software....7

Specifiche 8

Telecomando 10

Guida alla risoluzione dei problemi e suggerimenti 11

Connettività.... 11

Connettività cablata.... 11

Collegamento wireless 12

Gestione delle informazioni dei clienti ...... 14

Notifica di licenza.... 14

Smaltimento di strumentazione vecchia e batterie 15

Dichiarazione di Conformità (DoC)....15

Maggiori informazioni 15

Informazioni sulla sicurezza

ATTENZIONE

RISCHIO DI SHOCK ELETTRICO: NON APRIRE

ATTENZIONE: PER RIDURRE IL RISCHIO DI SCOSSE

ELETTRICHE NON RIMUOVERE IL COPERCHIO (O LA PARTE POSTERIORE).

ALL'INTERNO NON VI SONO COMPONENTI RIUTILIZZABILI DALL'UTENTE. RIVOLGERSI A PERSONALE DI ASSISTENZA QUALIFICATO PER GLI INTERVENTI DI MANUTENZIONE.

In condizioni climatiche estreme (tempeste, fulmini) e lunghi periodi di inattività (vacanze), scollegare la TV dalla presa di corrente.

La spina di rete si usa per scollegare la TV dalla rete elettrica e deve quindi rimanere facilmente raggiungibile. Se la TV non viene scollegata elettricamente dalla presa di corrente, il dispositivo assorbirà ancora energia in tutte le situazioni, anche se la TV si trova in modalità standby o è spenta.

Nota: Attenersi alle istruzioni a video per l'uso delle relative funzioni.

IMPORTANTE - Leggere interamente queste istruzioni prima di installare o mettere in funzione il dispositivo

AVVERTENZA : Questo dispositivo non è stato pensato per essere utilizzato da persone in grado (in possesso dell'esperienza necessaria per) usare questo tipo di dispositivi senza supervisione, eccetto in caso di supervisione o istruzioni concernenti l'uso del dispositivo fornite da una persona responsabile della sicurezza.

• Usare il set TV ad altitudini inferiori a 5000 metri sopra al livello del mare, in posti asciutti e in regioni con climi moderati o tropicali.
• Il televisore è destinato ad un uso domestico e in ambienti chiusi, ma può anche essere usato in luoghi pubblici.
• A fini di ventilazione consigliamo di lasciare come minimo 5 cm di spazio libero intorno alla TV.
• La ventilazione non deve essere impedita dalla copertura o dal blocco delle aperture di ventilazione con giornali, tovaglie, tappeti, coperte, ecc.
• Il cavo di alimentazione dovrebbe essere facilmente accessibile. Non mettere l'apparecchio, un mobile, ecc., sul cavo di alimentazione, ne' schiacciare il cavo. Un cavo di alimentazione danneggiato può causare incendi o provocare scosse elettriche. Prendere il cavo per la presa, non scollinare la TV tirando il cavo di alimentazione. Non toccare mai il cavo/la presa con le mani bagnate: ciò potrebbe provocare un corto circuito o una scossa elettrica. Non fare mai un nodo nel cavo né legarlo con altri cavi. Se danneggiato, deve essere sostituito, ma unicamente da personale qualificato.
  • Non esporre la TV a gocce o schizzi di liquidi e non mettere oggetti pieni di liquidi, ad esempio vasi,

tazze, ecc. sulla TV (ad esempio sui ripiani sopra all'unità).

• Non esporre la TV alla luce solare diretta; non collocare fiamme libere, come ad esempio candele accese, sopra o vicino alla TV.
  • Non mettere fonti di calore, come ad esempio riscaldatori elettrici, radiatori, ecc. vicino al set TV.
  • Non mettere la TV su ripiani e superfici inclinate.
• Per evitare il pericolo di soffocamento, tenere le buste di plastica fuori dalla portata di neonati, bambini e animali domestici.
• Fissare con attenzione il supporto alla TV. Se il supporto è dotato di viti, serrarle saldamente al fine di evitare che la TV cada. Non serrare eccessivamente le viti e montare i piedini in gomma in modo adeguato.
• Non smaltire le batterie nel fuoco oppure con materiali pericolosi o infiammabili.

ATTENZIONE

• Le batterie non devono essere esposte a calore eccessivo, come luce solare, fuoco o simili.
• Il volume audio in eccesso da auricolari e cuffie può causare la perdita dell'udito.

SOPRATTUTTO – MAI lasciare che alcuno, soprattutto bambini, spingano o colpiscano lo schermo, inseriscano oggetti nei fori, nelle tacche o in altre aperture della TV.

[Z254] Attenzione	Rischio di gravi lesioni o morte
Rischio Di Shock Elettrico	Rischio di tensioni pericolose
Manutenzione	Componente di manutenzione importante

Indicazioni sul prodotto

I seguenti simboli vengono usati sul prodotto a indicazione di limitazioni, precauzioni e istruzioni di sicurezza. Ogni indicazione deve essere presa in considerazione soltanto qualora il prodotto riportasse il simbolo relativo Si prega di annotare queste informazioni per ragioni di sicurezza.

Apparecchiatura di classe II: Questo dispositivo è stato progettato in modo tale da non richiedere un collegamento di sicurezza con messa a terra.

Terminale sotto tensione pericolosa: I terminali contrassegnati sono pericolosi, in quanto sotto tensione, in condizioni di normale funzionamento.

Attenzione, vedere le istruzioni di funzionamento: L'area indicata contiene batterie a moneta o a cella, sostituibili.

Prodotto laser di Classe 1: Questo prodotto contiene una sorgente laser di Classe 1, che è sicura in condizioni di funzionamento normali.

ATTENZIONE

• Non ingerire batterie, pericolo di esplosione chimica.
- Il prodotto o gli accessori forniti in dotazione co prodotto potrebbero contenere una batteria a moneta/bottone. Se la batteria a cella, modello moneta/bottone viene ingoiata, può causare gravi lesioni interne in sole 2 ore e può portare al decesso.
- Tenere lontano dalla portata dei bambini batterie nuove e batterie usate.
- Se lo scomparto batterie non si chiude in modo sicuro, smettere di usare il prodotto e tenerlo lontano dalla portata dei bambini.
- Qualora si ritenga che le batterie vengano ingoiate o collocate all'interno del corpo, rivolgersi immediatamente a un medico.

La TV potrebbe cadere, causando gravi lesioni personali o morte. Molte lesioni, in particolare ai bambini, possono essere evitate prendendo facili precauzioni, quali ad esempio:

• Usare SEMPRE mobiletti o supporti o metodi di montaggio consigliati dal produttore della televisione.
• Usare SEMPRE mobili in grado di sostenere in modo sicuro la TV.
• Garantire SEMPRE che la TV non sporga dal bordo del mobile che la sostiene.
• Informare SEMPRE i bambini dei possibili pericoli che salire sui mobili per raggiungere la TV comporta.
• Fissare SEMPRE i cavi e i fili collegati al televisore, in modo che non possano far inciampare, essere tirati o afferrati.
  • Non collocare MAI una TV in una posizione instabile,
• Non posizionare MAI la TV su mobili alti (ad esempio credenze o librerie) senza ancorare sia il mobile che la TV a un adeguato supporto.
• Non appoggiare MAI la TV su pile di indumenti o altri materiali che si interpongano fra la TV stessa e il mobilio di sostegno.
• MAI collocare oggetti che potrebbero invogliare i bambini ad arrampicarsi, come giocattoli e telecomandi, sulla parte superiore del televisore o sui mobili su cui è posizionato il televisore.
• L'apparecchio è adatto solo per il montaggio ad altezze ≤ 2m.

Qualora la TV venga conservata e spostata, valgono le stesse considerazioni indicate più sopra.

Un apparecchio collegato alla messa a terra di protezione dell'installazione dell'edificio attraverso le connessioni di CORRENTE o attraverso un altro apparecchio con un collegamento di messa a terra di protezione – e ad un sistema televisivo di distribuzione che usa un cavo coassiale può, in alcuni casi, creare rischi di incendio. Il collegamento a un sistema di distribuzione via televisione deve quindi essere eseguito tramite un dispositivo che fornisce isolamento elettrico al di sotto di una certa gamma di frequenza (isolatore galvanico).

AVVERTENZE PER L'INSTALLAZIONE A PARETE

• Leggere le istruzioni prima di montare la TV a parete.
- Il kit di montaggio a parete è opzionale. Sarà possibile rivolgersi al proprio rivenditore locale, qualora le stesse non siano fornite in dotazione con la TV.
- Non installare la TV a soffitto oppure su pareti inclinate.
- Servirsi delle viti di montaggio a parete indicate e anche degli altri accessori.
- Serrare saldamente le viti per il montaggio a parete al fine di evitare che la TV cada. Non serrare eccessivamente le viti.

- L'uso di altre staffe a parete, o l'installazione di staffe a parete in modo autonomo comporta il rischio di lesioni personali e danni al prodotto. Al fine di garantire il livello prestazionale e la sicurezza dell'unità, chiedere al rivenditore o all'appaltatore autorizzato di fissare le staffe a parete. Gli eventuali danni causati da un'installazione non eseguita dal personale autorizzato invaliderà la garanzia.

- Leggere con attenzione le istruzioni fornite con gli accessori opzionali, e seguire tutti i passaggi per evitare che la TV cada.

- Maneggiare la TV con cura durante l'installazione dato che urti o altre forze potrebbero danneggiarla.

- Fare attenzione in fase di fissaggio delle staffe a parete. Verificare sempre che non vi siano cavi elettrici o tubi nella parete prima di procedere col fissaggio della staffa.

- Per evitare cadute e lesioni, togliere la TV dalla posizione fissa a parete quando non viene usata.

DANNI

• Ad eccezione dei casi in cui la responsabilità è riconosciuta dalle normative locali, Panasonic non si assume alcuna responsabilità per i malfunzionamenti causati da un uso improprio del prodotto e per altri problemi o danni causati dall'uso di questo prodotto.
• Panasonic non si assume alcuna responsabilità per la perdita di dati, ecc. causata da disastri.
• I dispositivi esterni preparati separatamente dal cliente non sono coperti dalla garanzia. La cura dei dati memorizzati in tali dispositivi è responsabilità del cliente. Panasonic non si assume alcuna responsabilità per l'abuso di tali dati.

Le figure e le illustrazioni in questo manuale dell'utente sono forniti unicamente a scopo di riferimento e potrebbero differire rispetto all'aspetto reale del prodotto. Il design e le specifiche del prodotto possono variare senza preavviso.

Montaggio / Rimozione del piedistallo

Preparazione

Estrarre il piedistallo e la TV dalla confezione, e collocare la TV su un piano di appoggio col pannello rivolto verso il basso, appoggiandolo su un panno pulito e morbido (lenzuolo, ecc.)

• Usare un tavolo di dimensioni più grandi rispetto alla TV.
  • Non tenere lo schermo per il pannello.
  • Non graffiare o rompere la TV.

ATTENZIONE: Astenersi dall'inserire le viti raffigurate sul televisore quando non si utilizza il supporto apposito, ad es. appeso al muro. L'inserimento delle viti senza piedistallo può causare danni al televisore.

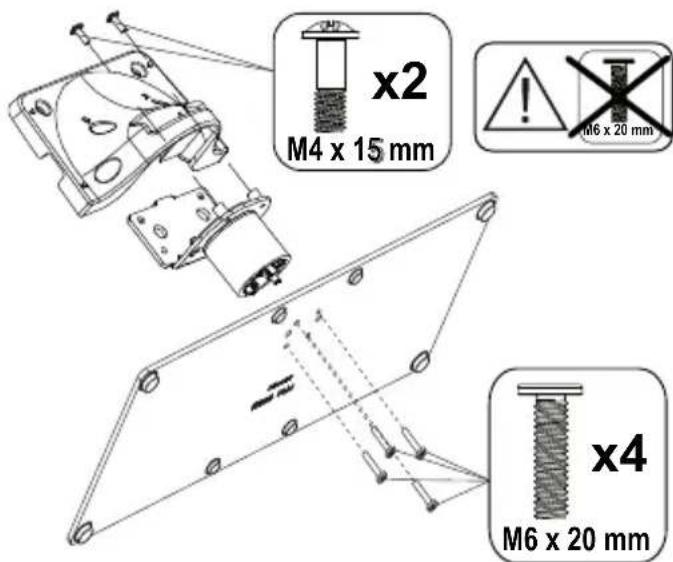

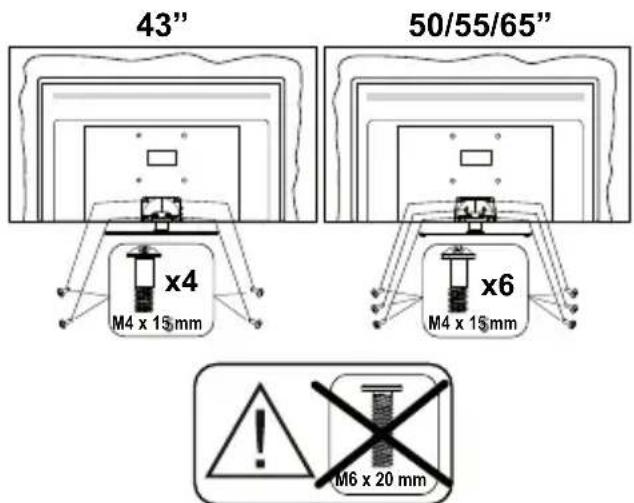

Montaggio del piedistallo

1. Il supporto del televisore è composto da 4 pezzi. Installare questi pezzi insieme.

x2 M4 x 15 mm M6 x 20 mm x4 M6 x 20 mm

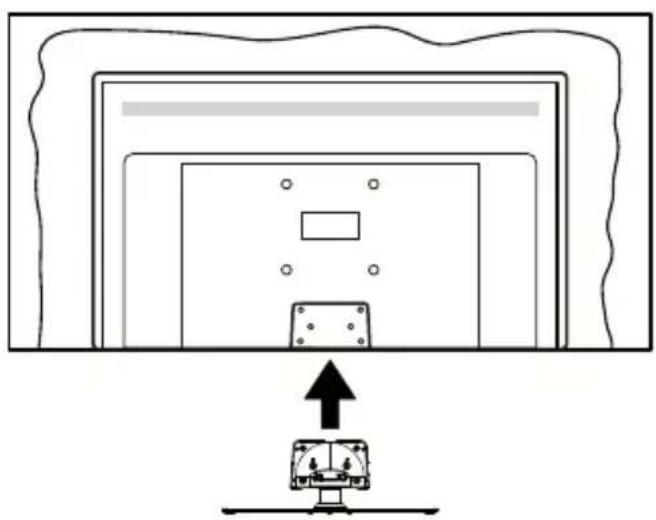

1. Posizionare il supporto sullo schema di montaggio sul lato posteriore della TV.

1. Inserire le viti in dotazione e serrarle delicatamente fino a (M4 x 15 mm) + (M6 x 20 mm) che il supporto non è inserito correttamente.

Rimozione del piedistallo dalla TV

Fare in modo di rimuovere il piedistallo come segue quando si usa una staffa a parete o quando la TV viene imballata nuovamente.

• Collocare la TV su un piano di lavoro col pannello rivolto verso la parte bassa, sul panno pulito e morbido. Lasciare che il supporto sporga oltre l'estremità della superficie.
• Svitare le viti che tengono fissato il supporto.
  • Togliere il supporto.

In fase di utilizzo della staffa di sospensione a parete

Rivolgersi al rivenditore Panasonic per acquistare la staffa consigliata per l'installazione a parete.

Fori per l'installazione della staffa a parete.

Vista posteriore della TV

	43" 50"	55" 65"
a (mm)	100	200 200	400
b (mm)	100 200 200	200

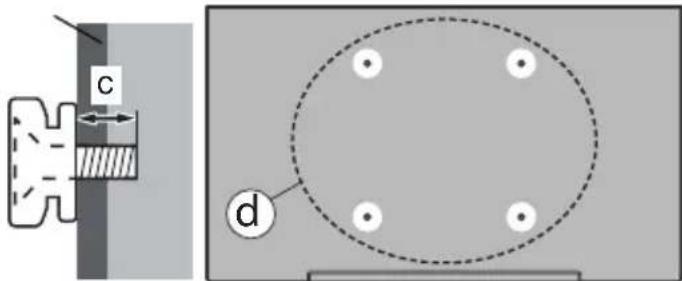

Vista dal lato

Staffe VESA

c d

(d)			43" 50", 55", 65"
	Profondità della vite (c)	min.	9 mm 12 mm
		max.	10 mm 15 mm
	Diametro M4 M6

Nota: Le viti per il fissaggio della TV mediante staffa a parete non vengono fornite in dotazione con la TV.

Informazioni per la tutela dell'ambiente

Questa televisione è stata progettata per essere ecocompatibile. Per ridurre il consumo energetico è possibile attenersi ai seguenti passaggi:

Qualora si imposti Risparmio energetico su Minimo, Medio, Massimo o Auto la TV regolerà di conseguenza il consumo energetico. Impostare su Off per disattivare questa impostazione. Se si desidera impostare la retroilluminazione su un valore fisso impostato come Personalizzato, evidenziare Retroilluminazione (si trova sotto l'impostazione di risparmio energetico) e quindi regolarla manualmente usando i tasti direzionali Sinistra o Destra sul telecomando.

Nota: Le opzioni disponibili di Risparmio energetico potrebbero differire a seconda della Modalità selezionata nel menu Impostazioni>Immagine.

Le impostazioni di Risparmio energetico si trovano nel menu Impostazioni>Immagine. Passare alla schermata Home, evidenziare Impostazioni nel carosello di navigazione e premere OK per accedere al menu Impostazioni. Si prega di notare che alcune impostazioni dell'immagine non saranno disponibili.

È inoltre possibile disattivare lo schermo utilizzando l'opzione Schermo off, se si desidera ascoltare solo il suono e non è necessario guardare. Se si preme consecutivamente il tasto Destro o Sinistro, verrà selezionata l'opzione Schermo off e il messaggio "Lo schermo verrà spento dopo 15 secondi." apparirà sullo schermo. Selezionare Procedi, quindi premere OK per spegnere subito lo schermo. Qualora non venga premuto nessun pulsante, lo schermo di spegnerà dopo 15 secondi. Premere qualsiasi pulsante sul telecomando o sulla TV per riaccendere lo schermo.

Nota: L'opzione Schermo Off non è disponibile se la Modalità è impostata su Gioco.

Quando la TV non viene usata, si prega di spegnerla o scollegarla dalla presa di corrente. Ciò inoltre ridurrà or fermerà il consumo energetico.

Caratteristiche

• Monitor a colori telecomandato
• TV digitale terrestre/cavo/satellite integrata (DVB-T-T2/C/S-S2)
- Ingressi HDMI per collegare altri dispositivi con prese HDMI
- Ingresso USB
- Sistema menu OSD
- Sistema audio stereo
- Televideo
• Collegamento cuffia
- Sistema programmazione automatica
• Ricerca manuale
- Spegnimento automatico fino a un massimo di otto ore.
- Timer spegnimento
• Protezione bambini
- Audio in modalità muto automatica in assenza di trasmissione.
• Riproduzione NTSC
• AVL (Limite Volume Automatico)
• PLL (Ricerca Frequenza)
• Modalità Giochi (opzionale)
- Funzione immagine off
- Ethernet (LAN) per connettività e servizi Internet
• Supporto WLAN 802.11 a/b/g/n integrato
• Condivisione Audio Video
• HbbTV

Accessori inclusi

• Telecomando
• Batterie: 2 x AAA
  • Guida rapida all'avvio
  • Cavo di alimentazione
  • Supporto staccabile
• Viti di montaggio del supporto (M4 x 15 mm) + (M6 x 20 mm)

Controllo e funzionamento della TV

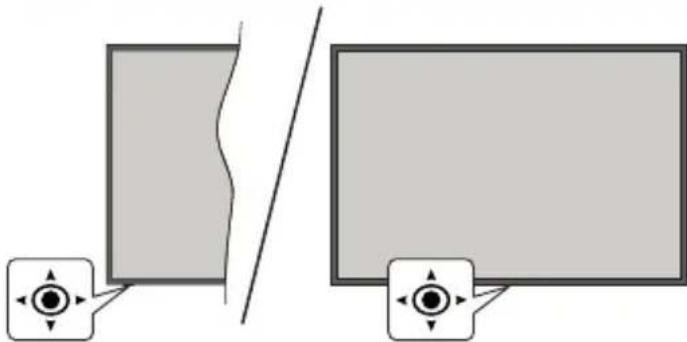

Questo televisore ha un joystick come mostrato nel disegno sovrastante. Permette di controllare funzioni come Volume/Programma/Sorgente e di spegnere/accendere la TV.

Nota: La posizione del joystick potrebbe variare a seconda del modello.

Visione della TV

La schermata iniziale è il punto di partenza per la navigazione. Raccoglie tutti gli spettacoli televisivi e i film che interessano: i titoli di tendenza su tutte le proprie app di streaming, gli spettacoli visti di recente, i canali televisivi in diretta e gli spettacoli consigliati in base alle proprie valutazioni e abitudini di visione.

Il contenuto di ogni carosello cambia dinamicamente in base all'utilizzo. Anche le categorie del carosello si aggiornano man mano che TiVo OS impara a conoscere meglio l'utente. Ad esempio, in base a ciò che è stato guardato, si potrebbe vedere un carosello di film comici o di salute e fitness un giorno e un carosello di vincitori di Oscar qualche giorno dopo.

Serve aiuto?

Per ottenere le risposte alle domande più comuni e imparare a sfruttare al meglio TiVo OS, andare su: https://www.tivo.com/support

Installazione delle batterie nel telecomando

Il telecomando può avere una vite che fissa il coperchio del vano batteria sul telecomando (o potrebbe essere in una sacca separata). Togliere le viti se il coperchio è avvitato. Successivamente rimuovere il coperchio del comparto batterie per accedere al comparto batterie. Inserire due batteria da 1.5V AAA. Accertarsi che i simboli (+) e (-) corrispondano (rispettare la polarità). Non utilizzare insieme batterie nuove e usate. Sostituire solo con batterie dello stesso tipo o di tipo equivalente. Riposizionare il coperchio. Fissare nuovamente il coperchio con le viti - ove presenti.

Quando le batterie sono scariche, sullo schermo viene visualizzato un messaggio che indica che devono essere sostituite. Si noti che quando le batterie sono scariche, le prestazioni del telecomando potrebbero risultare compromesse.

Le batterie non devono essere esposte a calore eccessivo, come luce solare, fuoco o simili.

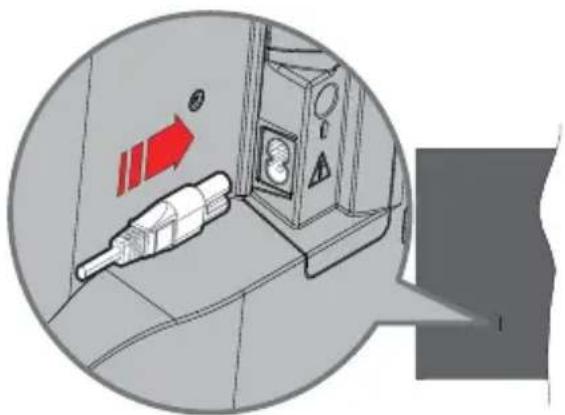

Collegamento Alimentazione

IMPORTANTE: L'apparecchio TV è progettato per funzionare con alimentazione 220-240V CA, 50 Hz. Dopo aver tolto l'imballaggio, fare in modo che l'apparecchio TV raggiunga la temperatura ambiente prima di collegarlo all'alimentazione principale.

Inserire un'estremità (la spina a due fori) del cavo di alimentazione staccabile in dotazione nell'ingresso del cavo di alimentazione sul lato posteriore del televisore, come mostrato sopra. Quindi inserire l'altra estremità del cavo di alimentazione nella presa di corrente.

Nota: La posizione dell'ingresso del cavo di alimentazione potrebbe variare a seconda del modello

Collegamento antenna

Collegare la spina dell'antenna o della TV via cavo alla presa dell'ingresso dell'antenna (ANT) situata sul lato sinistro della TV o della spina del satellite alla presa dell'ingresso del satellite (LNB) situata sul lato posteriore della TV.

Lato posteriore della TV

1 LNB

1. Satellite

Lato sinistro della TV

2. Antenna o cavo

Per collegare un dispositivo alla TV, verificare che sia la TV che il dispositivo vengano spenti prima di eseguire eventuali collegamenti. Dopo aver realizzato il collegamento sarà possibile accendere

le unità e usarle.

Accensione/Spegnimento

Per accendere la TV

Collegare il cavo di alimentazione a una presa di corrente, quale ad esempio una presa a parete (220-240V CA, 50 Hz).

Per accendere la TV da standby

• Premere il tasto Standby, Programma +/- o un tasto numerico sul telecomando.
• Premere il centro del joystick sulla TV o spingerlo verso l'alto/verso il basso.

Per accendere la TV da hard standby

• Premere il centro del joystick.

Per portare la TV in standby

Premere il tasto Standby sul telecomando, in modo che la TV passi in modalità standby.

Per portare la TV in hard standby

Premere il centro del joystick sul televisore e tenerlo premuto per più di 3 secondi, il televisore passerà in modalità hard standby.

Per spegnere la TV

Per spegnere completamente la TV, scollegare il cavo di alimentazione dalla presa di rete.

Nota: Quando la TV viene messa in modalità standby, il LED standby potrebbe lampeggiare per indicare che alcune funzioni, come ad esempio la Ricerca Standby, lo Scaricamento Over Air o il Timer (Standby Mode Search, Over Air Download or Timer) sono attive. Il LED lampeggia anche quando si accende la TV dalla modalità standby.

Prima installazione

Quando viene accesa per la prima volta, compare la schermata di selezione della lingua. Selezionare la lingua desiderata e premere OK. Nelle seguenti fasi dell'installazione, impostare le proprie preferenze utilizzando i pulsanti direzionali e il pulsante OK. La procedura guidata di installazione vi guiderà nel processo di configurazione. È possibile eseguire la prima installazione in qualsiasi momento utilizzando l'opzione Ripristino dati di fabbrica nel menu Impostazioni>Installazione.

Riproduzione multimediale trame ingresso USB

Sarà possibile collegare una unità di disco rigida esterna HDD da 2,5" o 3,5" oppure uno stick di memoria USB alla TV usando gli ingressi USB della TV.

IMPORTANTE! Eseguire il backup dei file sul dispositivo di archiviazione prima di eseguire il collegamento alla TV. Si noti che il produttore non è in alcun modo responsabile di eventuali danni o perdite di dati. Alcuni tipi di dispositivi USB (ad esempio lettori MP3) o dischi rigidi/stick di memoria USB potrebbero non essere compatibili con la TV. La TV supporta la formattazione di dischi NTFS e FAT32.

Attendere alcuni istanti prima di ogni collegamento e scollegamento, dato che il lettore potrebbe essere ancora in fase lettura file. Questa operazione potrebbe causare danni fisici al lettore USB e al dispositivo USB. Non estrarre il drive in fase di riproduzione di un file.

Sarà possibile usare gli hub USB con gli ingressi USB della TV. Gli hub USB alimentati da corrente esterna sono consigliati in questo caso.

Consigliamo di usare direttamente gli ingressi USB della TV se si prevede di collegare un disco rigido USB.

Nota: Quando si visualizzano file multimediali, il menu Browser media può visualizzare solo un massimo di 1000 file multimediali per cartella.

Manuale elettronico

Sarà possibile trovare istruzioni per le caratteristiche della TV nel Manuale elettronico.

Per accedere all'E-Manual, entrare nel menu Impostazioni>Sistema>Altro, selezionare Manuali e premere OK. Per un accesso rapido premere il pulsante Impostazioni e il pulsante Info.

Con i tasti direzionali selezionare un argomento desiderato e premere OK per leggere le istruzioni. Per chiudere la schermata Manuale elettronico (E-Manual), premere il pulsante Indietro/Torna, Esci o TiVo.

Nota: In base al modello, il vostro TV potrebbe non supportare questa funzione. I contenuti del Manuale elettronico possono variare a seconda del modello.

Aggiornamento Software

La TV è in grado di trovare e aggiornare il firmware sui canali di trasmissione o tramite Internet.

Ricerca aggiornamento software tramite interfaccia utente

Premere il pulsante Impostazioni sul telecomando o selezionare Impostazioni nella schermata principale. Evidenziare l'opzione Aggiornamento software nel menu Sistema>Altro e premere OK. Quindi evidenziare Cerca aggiornamenti e quindi premere OK per controllare la presenza di un nuovo aggiornamento software. Sarà possibile selezionare il satellite che viene usato per il processo di aggiornamento e configurare i parametri selezionando le opzioni del menu Modifica Aggiornamento per Satellite.

Nel caso in cui vengano trovati nuovi aggiornamenti, ne viene avviato lo scaricamento. Al termine del download, verrà visualizzata un'avvertenza, premere OK per completare il processo di aggiornamento software, quindi riavviare la TV.

Ricerca di 3 AM e modalità aggiornamento

Il televisore cercherà nuovi aggiornamenti alle ore 3:00 se l'opzione di Scansione automatica è impostata su Abilitato e il televisore è collegato a un segnale aereo (antenna) o a Internet. Se viene trovato un nuovo software, e scaricato con esito positivo, verrà installato alla prossima accensione.

Nota: Non scollegare il cavo di alimentazione mentre il LED lampeggia durante il processo di riavvio. Se la TV non si accende dopo l'aggiornamento, scollegarla, attendere due minuti, quindi ricollegarla.

Tutti gli aggiornamenti vengono sottoposti a controllo automatico. Se viene eseguita una ricerca manuale ma non è possibile trovare il software richiesto, allora la presente è la versione corrente.

Specifiche

Trasmissione TV	PAL BG/I/DK/SECAM BG/DK
Canali riceventi VHF	(BAND I/III) - UHF (BAND U) - HYPERBAND
Ricezione digitale	TV digitale terrestre-cavo completamente integrata TV (DVB-T-C-S)(DVB-T-C-S-, conforme a (DVB-T2, DVB-S2)
Numero dei canali pre-impostati	11000
Indicatore di canale	OSD
Ingresso antenna RF	75 Ohm (non bilanciato)
Tensione Operativa 220-240V AC, 50Hz.
Audio	Dolby Atmos
Cuffie Jack stereo mini da 3.5 mm
Consumo energetico collegamento in rete standby (W)	< 2
	TB-43W63AE6TB-43W63AE7TB-43W63AE8TB-43W63AE9	TB-50W63AE6TB-50W63AE7TB-50W63AE8TB-50W63AE9	TB-55W63AE6TB-55W63AE7TB-55W63AE8TB-55W63AE9	TB-65W63AE6TB-65W63AE7TB-65W63AE8TB-65W63AE9
Potenza Uscita Audio (WRMS.) (10% THD)	2 x 10 W 2 x 10 W 2 x 10 W 2 x 12 W
Consumo energetico (W)	120 W 135 W 140 W 200 W
Peso (Kg) 11 Kg 14 Kg 17 Kg 23,5 Kg
Dimensioni TV PxLxA (con piedistallo) (mm)	221 x 964 x 614 221 x 1119 x 704 221 x 123 x 769 251 x 1452 x 890
Dimensioni TV PxLxA (senza piedistallo) (mm)	68 x 964 x 560 68 x 119 x 647 66 x 1233 x 711 72 x 1452 x 836
Display	16/9 43 pollici	16/9 50 pollici	16/9 55 pollici	16/9 65 pollici
Temperatura di funzionamento e umidità	0°C fino a 40°C, 85% umidità

Per maggiori informazioni siete pregati di visitare EPREL: https://eprel.ec.europa.eu. Il numero di registrazione EPREL è disponibile su https://eprel.panasonic.eu/product.

Specifiche tecniche del trasmettitore LAN Wireless

Gamme di frequenza	Potenza massima in uscita
2400 - 2483,5 MHz (CH1 - CH13) < 100	mW
5150 - 5250 MHz (CH36 - CH48) < 200	mW
5250 - 5350 MHz (CH52 - CH64) < 200	mW
5470 - 5725 MHz (CH100 - CH140) < 200	mW

Limitazioni paesi

Questa apparecchiatura Wireless LAN è destinata all'uso domestico e d'ufficio in tutti i Paesi dell'Unione Europea, nel Regno Unito e nell'Irlanda del Nord (e in altri Paesi che seguono le relative direttive dell'Unione Europea e/o del Regno Unito). La banda 5.15-5.35 GHz è limitata all'uso all'interno di edifici solo nei Paesi EU, nel Regno Unito e nell'Irlanda del Nord (e in altri paesi che seguono la relativa direttiva dell'UE e/o del Regno Unito). L'uso pubblico è soggetto ad autorizzazione generica da parte del rispettivo fornitore di servizi

Paese Limitazioni
Federazione Russa	Solo per uso in ambienti chiusi.

I requisiti di qualsiasi paese potrebbero variare in qualsiasi momento. Consigliamo all'utente di verificare con le autorità locali lo stato attuale delle normative nazionali sia per le LAN 2.4 GHz che per quelle 5 GHz.

Standard

IEEE 802.11.a/b/g/n

Interfaccia host

USB 2.0

Sicurezza

1. Standby (*): Standby/On (premere brevemente), Reset/Power Off (premere e tenere premuto)
2. Tasti numerici: Commutano il canale in modalità Live TV, inseriscono un numero nella casella di testo sullo schermo
3. Sorgente: Mostra tutte le sorgenti di trasmissione e di contenuto disponibili, è anche usata nel processo di abbinamento del telecomando.
4. Volume +/-: Aumenta/diminuisce il livello del volume
5. Voce: Attiva il microfono sul telecomando Nota: Le funzionalità di ricerca e controllo vocale potrebbero non essere disponibili in alcuni paesi.
6. TiVo: Riporta l'utente alla Schermata Home all'interno di TiVo OS, ad esempio da un film che si sta guardando o dalla schermata delle impostazioni

7. Guida: Visualizza la guida del programma elettronico per i canali TV digitali. Il canale corrente (se sulla sorgente TV) o l'ultimo canale guardato (se sulla schermata principale) deve essere un canale digitale.

8. OK: Conferma le selezioni dell'utente, entra nei sottomenu, mantiene la pagina (in modalità Live TV-Teletext), visualizza l'elenco dei canali (in modalità Live TV)

9. Indietro/Torna: Torna alla schermata del menu precedente, fa un passo indietro, chiude le finestre aperte, apre la pagina dell'indice (in modalità Live TV-Teletext) Passa rapidamente tra i canali o le sorgenti precedenti e correnti
10. Netflix: Apre l'applicazione Netflix
11. Prime Video: Apre l'applicazione Amazon Prime Video
12. TikTok: Apre l'applicazione TikTok
13. Tasti Colorati: Attenersi alle istruzioni a video per le funzioni dei tasti colorati
14. Riavvolgi: Sposta i frame all'indietro nei media, come ad esempio i film
15. Arresta: Interrompe il media in fase di riproduzione
16. Nessuna funzione
17. Pausa: Mette in pausa il file in fase di riproduzione Riproduci: Inizia a riprodurre i media selezionati
18. Testo: Visualizza il televideo (ove disponibile). Premere di nuovo il pulsante per sovrapporre il televideo a una normale immagine di trasmissione (mix). Premere nuovamente per chiudere
19. Avanti veloce: Sposta i frame in avanti nei media, come ad esempio i film
20. Libero (Free): Visualizza i contenuti gratuiti di varie applicazioni sulla schermata iniziale
21. Disney+: Apre l'applicazione Disney+
22. YouTube: Apre l'applicazione YouTube
23. Esci: Chiude ed esce dai menu visualizzati, torna alla schermata precedente, esce da qualsiasi applicazione in esecuzione o dal banner OSD, chiude la schermata principale e passa all'ultima sorgente utilizzata
24. Pulsanti di navigazione: Aiuta nel navigare i menu, le opzioni di impostazione, sposta la messa a fuoco o il cursore ecc. e mostra le sotto pagine in modalità Televideo-Live TV, se premuto a destra o a sinistra. Attenersi alle istruzioni a video
25. Impostazioni: Apre il menu impostazioni
26. Programma +/-: Aumenta/diminuisce il numero dei canali in modalità Live TV
27. Muto: Spegne completamente il volume della TV
28. Info: Visualizza le informazioni sui contenuti a video, mostra le informazioni nascoste (mostra - in modalità Live TV- Teletext)

(\*) Pulsante Standby

Premere e tenere premuto il pulsante Standby per vedere le ulteriori azioni di questo pulsante. Evidenziare una delle opzioni Riavvio, Standby (Standby normale) e Power off (Standby forzato) e premere OK per eseguire l'azione selezionata. Se il televisore smette di rispondere ai comandi e il menu delle azioni

non può essere visualizzato, il televisore sarà forzato a riavviarsi quando il pulsante viene tenuto premuto per circa 5 secondi.

Premere brevemente e rilasciare il pulsante per portare il televisore in modalità standby o per accenderlo quando è in modalità standby.

Per l'accoppiamento tra telecomando e TV

Per associare il telecomando è possibile andare sul menu Impostazioni>Dispositivi>Associa Telecomando o altro dispositivo (Bluetooth), impostare l'opzione Associa telecomando o altro dispositivo (Bluetooth) su Attivata, poi evidenziare Scopri e premere OK per avviare la scoperta del dispositivo.

Premere e tenere premuto il pulsante Sorgente sul telecomando fino a quando il LED sul telecomando inizia a lampeggiare, quindi rilasciare il pulsante Sorgente. Ciò significa che il telecomando è in modalità di associazione.

Attendere che il televisore trovi il telecomando. Selezionare il nome del telecomando e premere OK quando appare sullo schermo del televisore.

Quando il processo di pairing è terminato con successo, il LED sul telecomando si spegne. Se il processo di associazione non riesce, il telecomando entra in modalità d'attesa dopo 30 secondi.

Guida alla risoluzione dei problemi e suggerimenti

La TV non si accende

Accertarsi che il cavo di alimentazione sia saldamente collegato alla presa a parete. Premere il tasto Standby sul telecomando.

Immagine di qualità scadente

• Verificare di aver eseguito correttamente la sintonizzazione della TV.
• Il segnale di livello basso può provocare distorsioni dell'immagine. Controllare i collegamenti dell'antenna.
• Controllare di aver inserito la frequenza di canale corretta qualora sia stata eseguita la procedura di sintonizzazione manuale.

Nessuna immagine

• La TV non riceve nessun segnale. Assicurarsi di aver selezionato la fonte di ingresso corretta.
  • L'antenna è collegata correttamente?
  • Il cavo dell'antenna è danneggiato?
• Sono state usate le spine giuste per collegare l'antenna?
• Se il contenuto viene ricevuto attraverso un ingresso HDMI, provare a cambiare l'impostazione dell'ingresso della sorgente HDMI corrispondente in Potenziato o Regolare dall'opzione Sorgenti del menu Impostazioni>Sistema.
  • In caso di dubbio, contattare il rivenditore.

Assenza di audio

• Verificare che l'audio della TV sia disattivato. Premere il pulsante Mute o alzare il volume per controllare.
• L'audio viene emesso solo da un altoparlante. Controllare le impostazioni di bilanciamento dal menù Audio.
• Controllare che l'opzione Output audio sia impostata correttamente dal menu Audio.
• Se il contenuto viene ricevuto attraverso un ingresso HDMI, provare a cambiare l'impostazione dell'ingresso della sorgente HDMI corrispondente in Potenziato o Regolare dall'opzione Sorgenti del menu Impostazioni>Sistema.

Telecomando - nessun funzionamento

• Le batterie potrebbero essere scariche. Sostituire le batterie.
• Le batterie potrebbero essere state inserite in modo errato. Rimandiamo alla sezione Inserimento delle batterie nel telecomando.

Nessun segnale su una sorgente di ingresso

• È possibile che non vi sia nessun dispositivo connesso.
• Controllare i cavi AV e i collegamenti dal dispositivo.
• Controllare che il dispositivo sia acceso.

Connettività

Connettività cablata

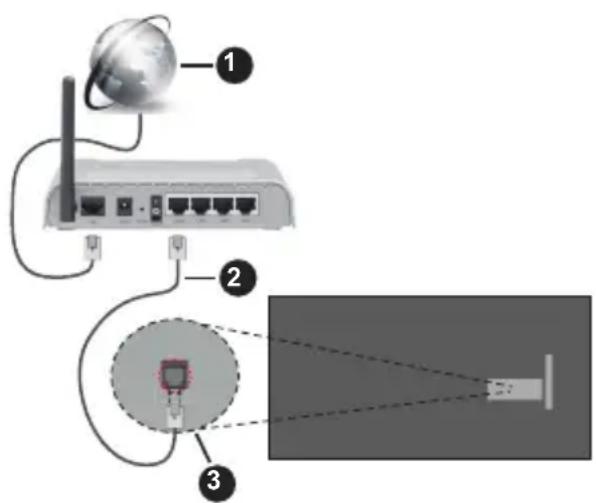

Collegamento a una rete cablata

• Sarà necessario disporre di un modem/router connessi a una connessione a banda larga attiva.
• Collegare la TV al modem/router tramite cava Ethernet. C'è una porta LAN sulla parte posteriore della TV.

1 Connessione ISP a banda larga
② Cavo LAN (Ethernet)
③ Ingresso LAN sul lato posteriore della TV

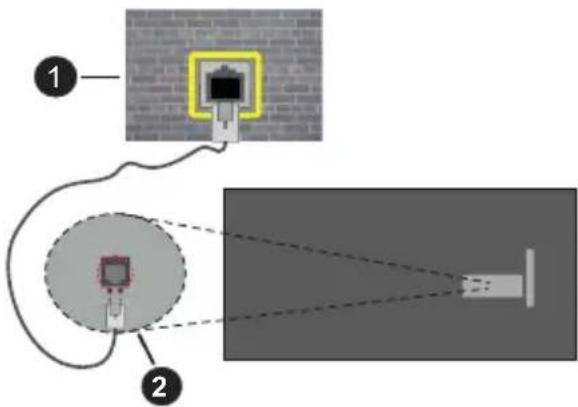

- Si può collegare la TV alla rete LAN a seconda della configurazione di rete. In tal caso, usare un cavo Ethernet per collegare la TV direttamente alla presa a muro della rete.

1 Presa di rete a muro
② Ingresso LAN sul lato posteriore della TV

Configurazione delle impostazioni del dispositivo cablato

Per configurare le impostazioni di connessione cablata andare sui menulImpostazioni>Rete.

Tipo di rete

Selezionare il Tipo di rete come Dispositivo Cablato se si sta eseguendo il collegamento tramite Ethernet.

Test velocità Internet

Evidenziare Test velocità Internet e premere il pulsante OK. La TV controllerà la presenza di connessione internet e visualizzerà il risultato al termine.

Impostazioni Avanzate

Evidenziare Impostazioni Avanzate e premere il pulsante OK. Sulla schermata successiva sarà possibile modificare le impostazioni IP e DNS sulla TV. Evidenziare la voce desiderata e premere il pulsante Sinistro o Destro per modificare l'impostazione da Automatica a Manuale. Ora sarà possibile accedere ai valori IP e / o DNS. Selezionare la voce desiderata dal menu a tendina e inserire i nuovi valori servendosi dei pulsanti numerici del telecomando. Evidenziare Salva e premere il tasto OK per salvare le impostazioni al termine.

Modalità standby in rete

È possibile attivare o disattivare la funzione di modalità standby in rete impostando questa opzione. Fare riferimento alla sezione Modalità standby in rete per ulteriori informazioni.

Altre informazioni

Lo stato del collegamento verrà visualizzato

Connesso o Non connesso e verrà visualizzato l'indirizzo IP attuale, se viene stabilita una connessione. Sullo schermo viene visualizzato anche l'indirizzo MAC del televisore.

Collegamento wireless

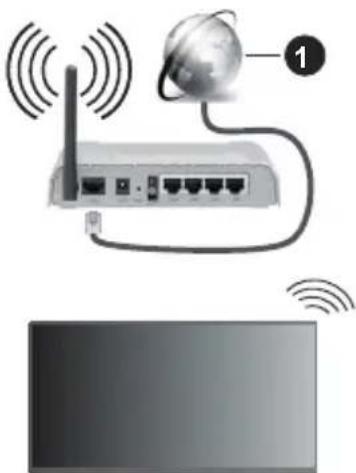

Čollegamento a una rete wireless

- Sarà necessario disporre di un modem/route wireless connessi a una connessione a banda larga attiva.

1 Connessione ISP a banda larga

Per aumentare la larghezza di banda, è previsto un router N-wireless (IEEE 802.11a/b/g/n) con bande 2.4 e 5 GHz simultanee. Ottimizzato per uno streaming video HD più fluido e più veloce, trasferimenti file e gioco HD.

La frequenza e il canale variano a seconda dell'area.

La velocità di trasmissione varia a seconda de distanza e del numero di ostruzioni tra i proditi di trasmissione, la configurazione dei prodotti, I condizioni delle onde radio, il traffico di linea e i prodotti usati. La trasmissione può essere interrotta o potrebbe essersi disconnessa in base alle condizioni delle onde radio, DECT, telefoni o altri dispositivi WLAN 11b. I valori standard della velocità di trasmissione sono i valori massimi teoretici per gli standard wireless. Non si tratta delle velocità effettive di trasmissione dei dati.

La posizione in cui la trasmissione è migliore varia a seconda dell'ambiente di utilizzo.

Il televisore supporta i modem di tipo 802.11 a, b, g & n. Consigliamo di usare il protocollo di comunicazione IEEE 802.11n per evitare possibili problemi in fase di visualizzazione dei video.

Modificare il SSID del modem se sono presenti altri modem nelle circostanze con lo stesso SSID. In caso contrario, si potrebbero riscontrare problemi di connessione. Usare la connessione via cavo in caso di problemi con la connessione wireless.

Configurazione delle impostazioni del dispositivo wireless

Per configurare le impostazioni di connessione come wireless andare sui menulImpostazioni>Rete.

Tipo di rete

Selezionare Tipo di rete su Dispositivo Wireless per avviare il processo di collegamento.

Cerca reti wireless

Selezionare l'opzione Cerca reti wireless e fare clic su OK per iniziare la ricerca delle disponibili. Tutte le reti trovate compariranno in una lista. Selezionare la rete dall'elenco e più per connettersi. Una rete con SSID na può essere rilevata da altri dispositivi. Se si desidera connettersi ad una rete con SSID nascosto, scorrere l'elenco delle reti wireless rilevate, evidenziare l'opzione Aggiungi nuova rete e premere OK. Inserire il nome della rete e selezionare il tipo di sicurezza utilizzando le relative opzioni per la connessione.

Nota: Se il modem supporta la modalità N, si dovrebbero impostare le modalità N.

Se la rete selezionata è protetta da p immettere la chiave corretta usando la tastiera virtuale. Sarà possibile usare questa tastiera mediante i tasti di navigazione e il tasto OK del telecomando.

Attendere fino a quando l'indirizzo IP viene visualizzato sulla schermata. Ciò significa che il collegamento è stabilito.

Disconnetti

Se si è collegati ad una rete senza fili, l'opzione Disconnetti apparirà nel menu Rete e il profilo di rete wireless sarà anch'esso salvato, così il televisore si collegherà automaticamente alla stessa rete ogni volta che si passa alla connessione wireless. Per scollegarsi da una rete wireless ed eliminare il profilo di rete wireless salvato, evidenziare Disconnetti e premere OK.

Premere WPS sul proprio router WiFi

Qualora il router disponga di WPS, sarà possibile collegarsi direttamente al modem/router senza inserire la password o senza aggiungere come prima cosa la rete. Selezionare l'opzione Premere WPS sul proprio router wifi e premere OK. Andare sul dispositivo modem/router e premere il pulsante WPS per eseguire la connessione. Dopo che i dispositivi saranno stati abbinati si vedrà una conferma di connessione sulla TV. Selezionare OK per procedere. Non è richiesta nessuna ulteriore configurazione.

Test velocità Internet

Evidenziare Test velocità Internet e premere il tasto OK per controllare la velocità di connessione a Internet.

Impostazioni Avanzate

Evidenziare Impostazioni avanzate e premere il pulsante OK per aprire il menu impostazioni avanzate.

Usare i tasti di navigazione e i tasti nu eseguire le impostazioni. La procedura è che è stata spiegata per la connettività Evidenziare Salva e premere il tasto OK per salvare le impostazioni al termine.

Modalità standby in rete

È possibile attivare o disattivare la funzione di modalità standby in rete impostando questa opzione. Fare

riferimento alla sezione Modalità standby in rete per ulteriori informazioni.

retAltreinefessnazioni

Lo stato del collegamento verrà visualizzato mere OK Connesso o Non connesso e verrà visualizzato posto non indirizzo IP attuale, se viene stabilita una connessione. Sullo schermo viene visualizzato anche l'indirizzo MAC del televisore.

Connessione al dispositivo mobile via WLAN

- Qualora il dispositivo mobile sia dotato della funzione WLAN, sarà possibile collegarlo alla TV mediante router, per accedere ai contenuti all'interno del dispositivo. In tal caso, il dispositivo mobile disporre di un apposito software di condivisione. ssword,

Collegare il televisore al router seguendo i passaggi indicati nelle sezioni precedenti.

Successivamente, collegare il dispositivo mobile alla stessa rete del televisore e attivare il software di condivisione sul dispositivo mobile. Qui selezionare i file da condividere con la TV.

Se la connessione viene stabilita correttamente, sarà possibile accedere ai file condivisi del telefono mediante l'AVS (Condivisione Audio Video) della TV.

Andare al carosello di navigazione della schermata iniziale e selezionare Sorgenti. Quindi, evidenziare l'opzione AVS - Condivisione Audio Video dal menu Sorgenti e fare clic su OK per visualizzare i dispositivi media server disponibili nella rete. Selezionare il dispositivo mobile e premere OK per continuare.

- Ove disponibile, sarà possibile scaricare l'applicazione telecomando remoto dal server del provider dell'applicazione del dispositivo mobile.

Nota: Questa funzione potrebbe non essere supportata da tutti i dispositivi mobili.

Gestione delle informazioni dei clienti

Quando si usa la funzione di connessione a Internet di questa TV, dopo aver accettato i termini di servizio / politica sulla privacy di Panasonic (cui si fa qui di seguito riferimento con la dicitura termini e condizioni ecc.), sarà possibile raccogliere e usare le informazioni sul cliente relativamente all'uso dell'unità conformemente ai termini e alle condizioni.

Per ulteriori dettagli sui termini i servizio / politica sulla privacy, rimandiamo a [TiVo] Impostazioni>Legale Sarà possibile registrare le informazioni personali del cliente sulla TV rivolgendosi all'emittente o al fornitore dell'applicazione. Prima di riparare, trasferire o smaltire la TV, eliminare tutte le informazioni contenute al suo interno attenendosi alla seguente procedura.

[TiVo] Impostazioni>Installazione>Ripristina a impostazioni di fabbrica

Le informazioni sul cliente possono essere raccolte dal fornitore tramite l'applicazione fornita da terzi sulla TV o sul sito web. Si prega di confermare i termini e le condizioni ecc. in anticipo.

• Panasonic non verrà ritenuta responsabile della raccolta o dell'uso delle informazioni sul cliente tramite l'applicazione fornita da terzi sulla TV o sul sito web.
• In fase di inserimento del nome e numero della carta di credito, ecc. invitiamo a prestare particolare attenzione all'affidabilità del fornitore del servizio.
• Le informazioni registrate possono essere salvate nel server ecc. del fornitore del servizio. Prima di riparare, trasferire o eliminare la TV verificare di eliminare tutte le informazioni conformemente ai termini e alle condizioni del fornitore di servizio.

Notifica di licenza

I termini HDMI, HDMI High-Definition Multimedia Interface, HDMI trade dress e i loghi HDMI sono marchi commerciali o marchi registrati di HDMI Licensing Administrator, Inc.

Dolby, Dolby Vision, Dolby Atmos e il simbolo della doppia D sono marchi registrati di Dolby Laboratories Licensing Corporation. Prodotto sotto licenza dai Laboratori Dolby. Lavori riservati non pubblicati. Copyright © 2012-2022 Dolby Laboratories. Tutti i diritti riservati.

Dolby Vision·Atmos

YouTube e il logo di YouTube sono marchi di Google Inc.

La parola Bluetooth®, il marchio e i loghi sono marchi registrati di proprietà di Bluetooth SIG, Inc. e qualsiasi uso di questi marchi da parte di Vestel Elektronik Sanayi ve Ticaret A.S è tutelato da licenza. Altri marchi commerciali e nomi commerciali sono dei rispettivi proprietari.

Questo prodotto contiene una tecnologia soggetta a determinati diritti di proprietà intellettuale di Microsoft. L'uso o la distribuzione di questa tecnologia al di fuori del prodotto sono operazioni vietate senza la licenza/licenze adeguata/adeguate da Microsoft.

I proprietari dei contenuti si servono della tecnologia di accesso ai contenuti Microsoft PlayReady™ per proteggere la propria proprietà intellettuale, compresi i contenuti coperti da copyright. Questo dispositivo si serve della tecnologia PlayReady per accedere ai contenuti protetti da PlayReady e/o ai contenuti protetti da WMDRM. Qualora il dispositivo non applici in modo adeguato le limitazioni sull'uso dei contenuti, i proprietari dei contenuti potrebbero richiedere a Microsoft di revocare l'abilità del dispositivo di usufruire dei contenuti protetti da PlayReady. La revoca non dovrebbe interessare i contenuti non protetti o i contenuti protetti da altre tecnologie di accesso ai contenuti. I proprietari dei contenuti potrebbero richiedere di aggiornare PlayReady per poter accedere ai loro contenuti. Qualora venga rifiutato un aggiornamento, non sarà possibile accedere al contenuto che richiede l'aggiornamento.

Il logo "CI Plus" è un marchio di CI Plus LLP.

Questo prodotto è protetto dalle norme sulla proprietà intellettuale di Microsoft Corporation. L'uso o la distribuzione di tale tecnologia sono vietati salvo esplicita approvazione di Microsoft o di una sussidiaria autorizzata.

Smaltimento di strumentazione vecchia e batterie

Solo per l'Unione Europea e per paesi con sistema di riciclaggio

Questi simboli sui prodotti, sulla confezione e/o sulla documentazione accompagnatoria indicano che i prodotti usati elettrici ed elettronici, così come le batterie non vanno mescolati non i normali rifiuti domestici.

Per il corretto svolgimento delle operazioni di trattamento, gestione e riciclaggio di prodotti e batterie vecchi, portarli presso i punti di raccolta applicabili in conformità con la legislazione nazionale.

Smaltendoli correttamente si contribuirà a risparmiare preziose risorse oltre che ad evitare potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni sulla raccolta e sul riciclaggio, contattare il comune della propria zona.

A seconda delle leggi nazionali in vigore nel caso di smaltimento scorretto possono essere applicabili varie sanzioni.

Nota per il simbolo batteria (simbolo sulla parte inferiore):

Questo simbolo può essere usato in combinazione con un simbolo chimico. In questo caso è conforme ai requisiti definiti dalla Direttiva per i prodotti chimici coinvolti.

Dichiarazione di Conformità (DoC)

Con la presente Panasonic Marketing Europe GmbH dichiara che questa TV è conforme ai requisiti essenziali e ad altre disposizioni pertinenti della Direttiva 2014/53/EU.

Qualora si desideri ricevere una copia della Dichiarazione di Conformità originale della TV invitiamo a visitare il seguente sito web:

http://www.ptc.panasonic.eu/compliance-documents

Rappresentante autorizzato:

Maggiori informazioni

Per ulteriori informazioni, visitare la pagina di supporto sul sito web di Panasonic, dove è possibile trovare le istruzioni complete del manuale.

Indhold
