MANUALE UTENTE 305058 Brandson

ITA: I driver aggiornati, le istruzioni per l'uso e altri documenti rilevanti per questo prodotto sono disponibili sulla nostra homepage.

Importanti istruzioni sulla sicurezza di questo apparecchio

- Utilizzare l'apparecchio esclusivamente per l'uso privato e per lo scopo previsto. Questo apparecchio non è destinato all'uso commerciale. Non utilizzare all'aperto e tenere lontano l'apparecchio da fonti di calore e dalla luce solare diretta.

• Non posizionare l'apparecchio nelle immediate vicinanze di fonti d'acqua come vasca da bagno, doccia, lavandino o piscina.

• Non utilizzare l'apparecchio con le mani bagnate.

• Scollegare immediatamente il cavo di alimentazione se l'apparecchio è diventato umido o bagnato. Prestare attenzione alla sicurezza e non toccare i materiali conduttivi sull'apparecchio.

• Proteggere l'apparecchio dall'umidità (questo apparecchio non deve essere immerso in nessun caso nel liquido), bordi taglienti o le principali fonti di polvere.
• Non collocare l'apparecchio nel- le vicinanze di fonti di calore (per es., stufe o riscaldamento).

• Scegliere una superficie adatta in modo che l'apparecchio non possa ri-baltarsi

• Staccare la spina dalla presa di corrente nel caso di non utilizzo, di trasporto, oppure di pulizia.

• Non lasciare mai il ventilatore incusto- dito e scegliere una posizione lontana dalla portata di animali o bambini.
• Utilizzare l'apparecchio solo con una tensione corrispondente a quanto indicato nell'etichettatura.

• Questo apparecchio può essere utilizzato da bambini a partire dagli 8 anni di età e da persone con limitate capacità fisiche, sensoriali o cognitive o prive di esperienza e conoscenza, premesso che ricevano precise istruzioni sull'utilizzo dell'apparecchio e comprendano i rischi che ne derivano.

• L'apparecchio non è un giocattolo. Gli interventi di pulizia e manutenzione da parte dell'utente possono essere eseguiti dai bambini soltanto sotto adeguata sorveglianza.

• L'apparecchio e il cavo di collegamento devono essere tenuti lontani dalla portata dei bambini sotto gli 8 anni.
• Per la sicurezza dei bambini, impedire che gli imballaggi (sacchetti di plastica, pellicole, cartone o polistirolo) sia-no accessibili.
• Impedire che i bambini piccoli giochi-no con la pellicola o i sacchetti di plastica, vi è il rischio di soffocamento!

• Azionare l'apparecchio solo con la griglia di protezione chiusa.

• Il ventilatore, la manopola di comando e gli interruttori non devono essere bloccati.

• È vietato rimuovere la griglia per la pulizia quando il ventilatore è stato montato.
• Non inserire parti del corpo (per es. le dita) od oggetti attraverso la griglia di protezione.
• Assicurarsi che i capelli non giungano nella portata della griglia di protezione, in quanto potrebbero essere aspirati dal flusso d'aria.
• Se il cavo di alimentazione di questo apparecchio è danneggiato, deve essere sostituito dal produttore o dal suo rappresentante o da una persona con qualifica simile al fine di evitare rischi.

- Lasciare raffreddare l'apparecchio prima di effettuare la pulizia, oppure staccare la spina dalla presa di corrente.

- Pulire il corpo dell'apparecchio con un panno umido e poi asciugare con un panno asciutto e pulito, non immergere mai il corpo dell'apparecchio nell'acqua per la pulizia.

- Dopo che il ventilatore è stato montato, la griglia di protezione non deve più essere rimossa!

Grazie per aver scelto un prodotto di Brandson. Per utilizzare con soddisfazione l'apparecchio acquistato, si prega di leggere attentamente le seguenti istruzioni per l'uso.

1. Contenuto della confezione

• Ventilatore
• Telecomando
• Istruzioni per l'uso

2. Dati tecnici

Tensione d'ingresso 220-240V AC 50Hz
Potenza assorbita 50W
Rumorosità Valore di emissione relativo	al postodi lavoro al di sotto di 70 dB(A)
Diametro circa 37 cm
Oscillazione commutabile a circa 80-85°
Dimensioni Larghezza circa 42 cm, profonditàcirca 40cm, altezza circa 104- 125 cm(regolabile)
Caratteristiche • Telecomando	• Funzione timer (1-9 ore)• Oscillazione

3. Funzioni

Il ventilatore a piantana Brandson, con potente motore e pala del rotore di circa 37cm, garantisce una ventilazione ottimale anche nei giorni caldi. Con tre livelli di velocità e angolo di inclinazione e oscillazione regolabile, è possibile adattare individualmente il ventilatore alle proprie esigenze.

1. Dettagli del prodotto

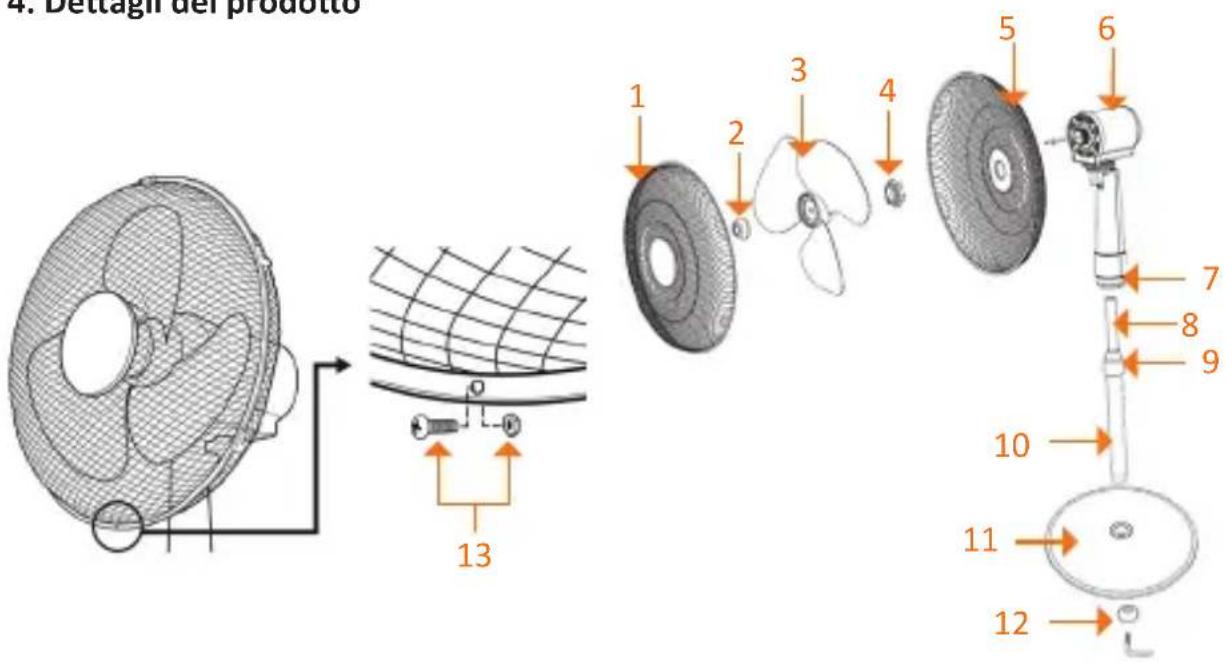

4. Dettagli del prodotto 13 1 2 3 4 5 6 7 8 9 10 11 12

1 Lato anteriore della griglia di protezione

2 Dado di fissaggio della pala del rotore

3 Pala del rotore

4 Dado di fissaggio della griglia di protezione

5 Lato posteriore della griglia di protezione

6 Asse del rotore

7 Vite di bloccaggio

8 Tubo interno per la regolazione dell'altezza della base di appoggio

9 Fissaggio della regolazione dell'altezza

10 Tubo esterno della base d'appoggio

11 Base d'appoggio

12 Vite di fissaggio base d'appoggio

13 Vite di bloccaggio + dado con rondella

5. Montaggio

Nota: le viti, se non presenti nella busta di imballaggio, sono di solito tutte preassemblate nell'apposita sede.

1. Rimuovere il ventilatore dalla confezione e verificare l'apparecchio e il contenuto elencato nella tabella. Se una parte è mancante o danneggiata, si prega di contattare il venditore. Inserire la griglia di protezione posteriore (5) sull'asse motore (6). Assicurarsi che la maniglia di trasporto sia rivolta verso l'alto.
2. Avvitare la griglia utilizzando il dado di fissaggio (4).
3. Quindi inserire la pala (3) all'asse del rotore (6) e bloccarla con il dado di fissaggio corrispondente (2).
4. Attenzione: Il dado di fissaggio viene avvitato in senso antiorario.
5. Agganciare la griglia di protezione anteriore (1) sul retro. Sul lato inferiore di ciascuna griglia si trova rispettivamente un foro per una vite di bloccaggio (13).
6. Inserire la vite di bloccaggio (13) attraverso il foro del coperchio anteriore e posteriore e fissarla con il dado di bloccaggio. Successivamente fissare le quattro staffe di montaggio sul lato.
7. Prendere la base d'appoggio (11) e collegarla al tubo esterno (10).
8. Avvitare il tubo esterno (10) alla base d'appoggio (11) dal basso utilizzando la vite di bloccaggio con rondella (12).
9. Estrarre il tubo interno (8) dal tubo esterno (10) della base d'appoggio e fissarlo serrando la vite di regolazione dell'altezza (9)
10. Nota: il tubo interno si trova all'interno del tubo esterno e può essere estratto con un dito. Assicurarsi di allentare il dado prima di poter estrarre la camera d'aria.
11. Infine, è necessario montare il ventilatore e la base d'appoggio.
12. Collocare il ventilatore sulla base d'appoggio posizionando l'unità motore (6) sulla tubo interno (8) e fissare il ventilatore con la vite di bloccaggio (7).

6. Utilizzo

Posizionare il ventilatore in un luogo adeguato e collegare l'apparec- chio a una presa da 220-240V AC installata secondo le prescrizioni.

Inclinando la griglia di protezione, è ora possibile cambiare l'angolo a proprio piacimento.

Per attivare l'oscillazione, premere il tasto "SWING" sul telecomando oppure il tasto "OSC" sul ventilatore.

Per accendere il ventilatore, premere gli elementi di comando sul ventilatore oppure il tasto "ON/OFF" sul telecomando.

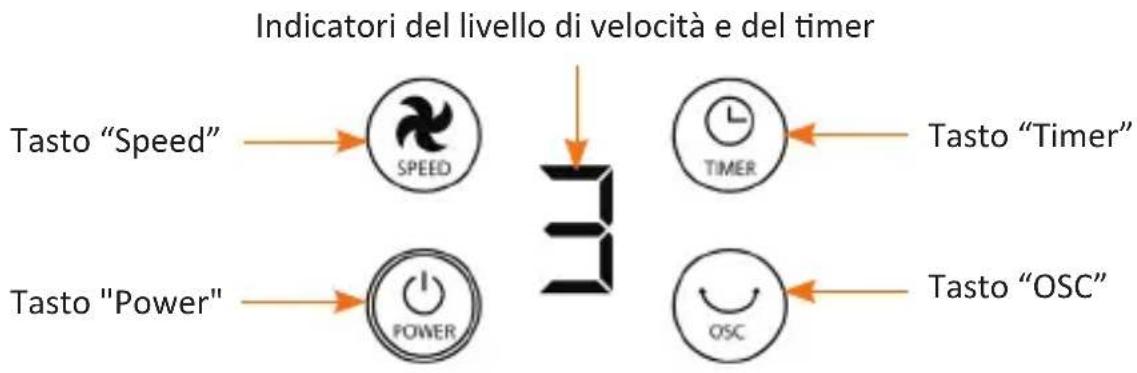

Pannello di comando sul ventilatore


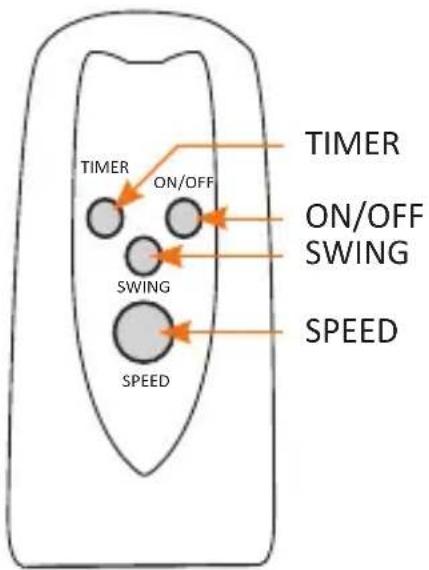

Telecomando

TIMER ON/OFF SWING SPEED SPEED

Tasto Funzione

TIMER Attiva la funzione timer.

ON/OFF Spegne il ventilatore.

SWING Attiva l’oscillazione.

SPEED modifica il livello di velocità

7. Funzione Timer

Vi è la possibilità di attivare una funzione timer (l'unità si spegne automaticamente allo scadere del tempo). Il ventilatore può impostare un timer tra 1 ora e 9 ore. A tale scopo premere il tasto "Timer". Il timer aumenta di un'ora ad ogni pressione del tasto, fino ad un massimo di 9 ore. Il display mostra il valore di impostazione corrente del timer.

Se si desidera disattivare il timer prima del tempo impostato, è sufficiente premere ripetutamente il tasto del timer fino a quando sul display appare uno "0".

8. Livelli di velocità

Premere sul telecomando il tasto "ON/OFF" per accendere il ventilatore e imposta-re la velocità desiderata. In alternativa, è possibile premere il tasto "Speed" tra gli elementi di comando per adeguare la velocità. Il display mostra il livello di velocità corrente. Sono disponibili i seguenti livelli di velocità:

• Livello di velocità 1
• Livello di velocità 2
• Livello di velocità 3

9. Pulizia

Attenzione! Scollegare il cavo di alimentazione dalla presa prima di pulire l'apparecchio.

Per la pulizia, utilizzare un panno leggermente umido.

L'apparecchio non deve assolutamente essere immerso nell'acqua per effettuare la pulizia. Ciò potrebbe causare una scossa elettrica o un incendio!

10. Avvertenze di sicurezza ed esclusione della responsabilità

Non tentare mai di aprire l'apparecchio per effettuare riparazioni o trasformazioni di propria iniziativa. Evitare il contatto con le tensioni di rete. L'apparecchio non conduce corrente solo quando la spina è staccata. Non cortocircuitare il prodotto. Inoltre, non dimenticare di togliere completamente la spina in caso di inutilizzo o temporale.

L'apparecchio non può essere usato all'aperto. Utilizzarlo esclusivamente in ambiente asciutto. Proteggerlo da elevata umidità dell'aria, acqua e neve. Tenere in ogni caso l'apparecchio lontano da temperature alte. Non esporre l'apparecchio a improvvisi sbalzi termici o forti vibrazioni in quanto potrebbero danneggiarsi le parti elettroniche. Prima di utilizzare l'apparecchio verificare la presenza di eventuali danneggiamenti. Non utilizzare l'apparecchio se ha subito un urto o è stato danneggiato in un altro modo.

Rispettare anche le normative e limitazioni nazionali. Utilizzare l'apparecchio unicamente per gli scopi descritti nelle presenti istruzioni per l'uso. Questo prodotto non è un giocattolo. Conservarlo fuori dalla portata di bambini o persone con capacità mentali limitate. Ogni riparazione o modifica al prodotto non effettuata dal fornitore originale comporta l'estinzione dei diritti di garanzia. Il dispositivo può essere utilizzato solo da persone che hanno letto e compreso le presenti istruzioni. Le specifiche dell'apparecchio possono cambiare senza preavviso.

11. Indicazioni per lo smaltimento

Secondo la direttiva europea RAEE, le apparecchiature elettriche ed elettroniche non possono essere smaltite con i rifiuti domestici. I loro componenti devono essere consegnati separatamente al centro di riciclaggio o smaltimento, in quanto gli eventuali componenti tossici e pericolosi possono inquinare permanentemente l'ambiente in caso di smaltimento improprio.

Secondo la legge sull'elettricità e apparecchiature elettriche ed elettroniche (ElektroG) il consumatore è tenuto a restituire gratuitamente tali apparecchi al termine della loro vita al produttore, al punto vendita o a punti di raccolta pubblici allestiti appositamente. Dettagli in merito sono regolati dalla rispettiva legge nazionale.

Il simbolo riportato sul prodotto, le istruzioni per l'uso e/o la confezione indicano tali disposizioni. Con questo tipo di differenziazione dei materiali, con il riciclaggio e lo smaltimento di apparecchi vecchi, l'utente dà un importante contributo alla tutela dell'ambiente.

Direttiva RAEE: 2012/19/UE Numero reg. RAEE: DE 67896761

Con la presente la ditta WD Plus GmbH dichiara che il dispositivo 305057; 305058 è conforme ai requisiti essenziali e alle rimanenti disposizioni in materia come stabilito dalle direttive 2014/35/UE, 2014/30/UE e 2014/65/UE. Una dichiarazione di conformità completa è disponibile presso: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover; http://model.ganzeinfach.de/305057
