MANUAL DE USUARIO 305058 Brandson

ESP: Los controladores actuales, las instrucciones de uso y otros documentos relevantes para este producto se pueden encontrar en nuestra página web.

Observaciones importantes de seguridad para este aparato

- Utilice el aparato únicamente para el fin previsto y en entornos privados. Este aparato no está concebido para un uso industrial. No lo utilice al aire libre y manténgalo alejado de las altas temperaturas y de la radiación solar directa.

- No coloque el aparato cerca de fuentes de agua como bañeras, duchas, lavabos o piscinas.

- No utilice el aparato con las manos mojadas.

- Desconecte el enchufe de inmediato si el aparato está húmedo o se moja.

Preste atención a su propia seguridad y no toque ningún material conductor del aparato.

• Proteja el aparato de la humedad (no lo sumerja nunca en líquidos), bordes afilados o fuentes de polvo.
• No coloque el aparato sobre fuentes de calor (p. ej., hornos o radiadores).
• Escoja una base adecuada para que el aparato no pueda volcar.
• Desenchufe el aparato de la toma de corriente cuando no lo utilice, durante el transporte o para limpiarlo.
• No deje el ventilador nunca sin supervisión y colóquelo en un lugar fuera del alcance de los animales y los niños.

- Utilice el aparato únicamente con la tensión indicada en la caracterización del mismo.

- Este aparato puede ser utilizado por niños a partir de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimientos cuando se encuentren bajo supervisión o hayan sido instruidos en relación con el uso seguro del aparato y los peligros que pueden derivarse del mismo.

- No deje que los niños jueguen con el aparato. Los niños no podrán llevar a cabo la limpieza ni tareas de mantenimiento sin supervisión.

• Mantenga el aparato y el cable de co-nexión fuera del alcance de niños me-nores de 8 años.
• Por su seguridad, no deje ningún componente del embalaje (bolsa de plástico, películas, cartones o poliestireno) al alcance de los niños.
• ¡No deje que los niños jueguen con la película ni las bolsas de plástico, existe riesgo de asfixia!
• Utilice el aparato solo con la rejilla protectora cerrada.
• ¡No bloquee el ventilador, el control de giro ni el interruptor!
• No retire la rejilla para limpiarla una vez haya montado el ventilador.

• No introduzca nunca partes del cuerpo (como dedos) ni objetos a través de la rejilla protectora.

• Mantenga el pelo alejado de la rejilla protectora, ya que podría ser aspirado por la corriente de aire.

• Si el cable de suministro de red está dañado, deje que el fabricante, su servicio de atención al cliente o personal cualificado se encargue de la sustitución para evitar peligros.
• Deje que el aparato se enfríe antes de limpiarlo o desenchúfelo de la toma de corriente.
• Limpie la carcasa del aparato con un paño mojado y séquelo a continuación con un paño seco y limpio. No su merja nunca la carcasa en agua para limpiarla.
• ¡Una vez montado el ventilador, no retire en ningún caso la rejilla protectora!

Muchas gracias por escoger un producto de Brandson. Para que pueda disfrutar durante mucho tiempo de su adquisición, le rogamos que lea atentamente las siguientes instrucciones de uso.

1. Contenido

• Ventilador
• Mando a distancia
• Instrucciones de uso

2. Datos técnicos

Tensión de entrada 220-240 V CA 50Hz
Consumo de potencia 50W
Emisión de ruido Valor de las emisiones	en el puesto detrabajo inferior a 70 dB(A)
Diámetro aprox. 37 cm
Oscilación aprox. 80-85°, conectable/descenectable
Dimensiones Ancho aprox. 42 cm x Prof.	aprox.40cm x Alto aprox. 104- 125 cm(regulable)
Propiedades • Mando a distancia	• Función de temporizador (1-9 horas)• Oscilación

3. Funciones

Con un potente motor y aspas de aprox. 37cm, el ventilador de pie Brandson asegura una ventilación óptima incluso en los días calurosos. Con tres velocidades ajustables, un grado de inclinación regulable y la función de oscilación, podrá adaptar el ventilador de forma individual a sus necesidades.

1. Detalles del producto

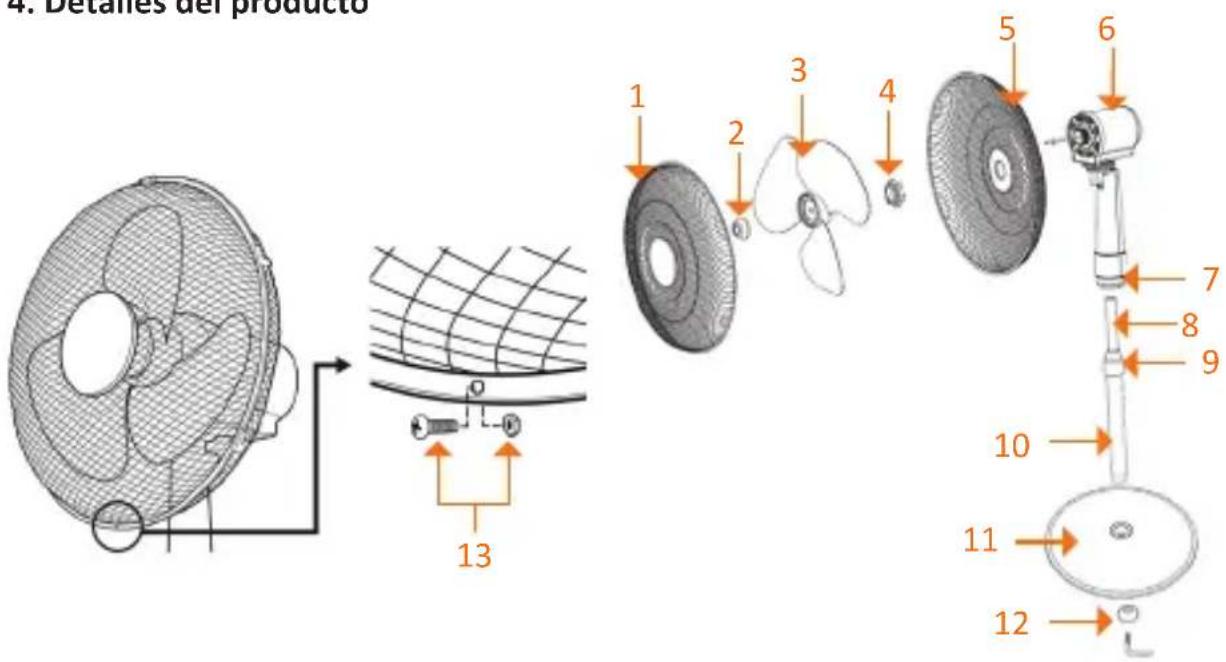

4. Detalles del producto 13 1 2 3 4 5 6 7 8 9 10 11 12

1 Rejilla protectora delantera
2 Tuerca de fijación del aspa
3 Aspa
4 Tuerca de fijación de la rejilla protectora
5 Rejilla protectora trasera
6 Eje de los rotores
7 Tornillo de retención
8 Tubo interior para la regulación de la altura del ven-tilador
9 Fijación para la regulación de la altura del ventilador
10 Tubo exterior del pie
11 Pie
12 Tornillo de fijación del pie
13 Tornillo de retención + tuerca con arandela

5. Montaje

Nota: Los tornillos, si no están en la bolsa de embalaje, suelen estar todos premontados en el lugar correspondiente.

1. Saque el ventilador del embalaje y examínelo junto con el volumen de suministro indicado en la tabla. Póngase en contacto con el vendedor si falta alguna pieza o presenta daños. Coloque la rejilla trasera protectora (5) en los ejes de los rotores (6). Preste atención a que el asa de transporte quede señalando hacia arriba.
2. Fije la rejilla por medio de la tuerca de fijación (4) suministrada.
3. Coloque luego el aspa (3) sobre el eje de los rotores (6) y fíjela con la tuerca de fijación correspondiente (2).
4. Atención: Las tuercas de fijación se aprietan en sentido contrario a las agujas del reloj.
5. Enganche la rejilla delantera de la jaula protectora (1) a la rejilla trasera. En la parte inferior de ambas rejillas se encuentra un orificio para el tornillo de seguridad (13).
6. Pase el tornillo de seguridad (13) a través del orificio de la cubierta delantera y trasera y fijelo con la tuerca de seguridad. Sujete luego las cuatro bridas de fijación a los lados.
7. Tome el pie (11) y únalo con el tubo exterior (10).
8. Atornille desde abajo el tubo exterior (10) al pie (11) con ayuda del tornillo de fijación con arandela (12).
9. Saque el tubo interior (8) del tubo exterior del pie(10) y asegúralo apretando el tornillo de ajuste de altura (9) Nota: El tubo interior está dentro del tubo exterior y se puede sacar con el dedo. Asegúrate de aflojar la tuerca antes de poder sacar la cámara de aire.
10. Por último, monte el ventilador y el pie juntos.
11. Coloque el ventilador en el pie de la unidad de motor (6) en el tubo interior (8) y fije el ventilador con ayuda del tornillo de retención (7).

6. Uso

Coloque el ventilador en un lugar adecuado y conéctelo a una toma de corriente con toma de tierra debidamente instalada de 220-240 V CA. Incline la jaula protectora para modificar el ángulo de inclinación como desee.

Pulse el botón «SWING» en el mando a distancia o el botón «OSC» en el ventilador para encender la oscilación.

Pulse en los controladores del ventilador el botón «Power» o el botón «ON/OFF» en el mando a distancia para encender el ventilador.

Panel de mando en el ventilador

Niveles de velocidad e indicador de temporizador

Mando a distancia

TIMER ON/OFF SWING SPEED SPEED

Botón Función

TIMER Activa la función del temporizador.

ON/OFF Apaga el ventilador.

SWING Activa la función del temporizador.

SPEED cambia el nivel de velocidad.

7. Función de temporizador

Tiene la opción de poner en marcha la función de temporizador (el aparato se apagará de forma automática cuando transcurra el tiempo previsto). En el ventilador puede configurarse un temporizador de entre 1 y 9 horas. Pulse para ello el botón «Timer». Cada vez que pulsa el botón, aumenta una hora el temporizador hasta un máximo de 9 horas. La pantalla muestra los parámetros actuales del temporizador.

Para desactivar el temporizador antes de tiempo, simplemente pulse el botón del temporizador hasta que aparezca «0» en la pantalla.

8. Niveles de velocidad

Pulse el botón «ON/OFF» en el mando a distancia para encender el ventilador y configurar la velocidad deseada. Otra opción es que pulse el botón «Speed» en los controladores para adaptar la velocidad. La pantalla mostrará los niveles de velocidad actuales. Existen los siguientes niveles de velocidad:

• Nivel de velocidad 1
• Nivel de velocidad 2
• Nivel de velocidad 3

9. Limpieza

¡Atención! ¡Desenchufe el aparato de la toma de corriente antes de proceder a limpiarlo!

Para ello, utilice un paño ligeramente humedecido en agua.

No sumerja en ningún caso el aparato en agua para limpiarlo. Esto podría dar lugar a una descarga eléctrica o causar un incendio.

10. Advertencias de seguridad y exoneración de responsabilidad

No intente abrir el dispositivo para realizar reparaciones o modificaciones. Evite el contacto con la red eléctrica. El aparato solo está libre de tensión cuando está desenchufado. Tampoco produzca un cortocircuito en el producto. No olvide desenchufar el aparato si no va a usarlo o en caso de tormenta.

El dispositivo no admite la operación en exteriores. Por eso, úselo solo en lugares secos. Protéjalo contra la humedad, el agua y la nieve. Manténgalo alejado de las altas temperaturas. No lo someta a cambios de temperatura repentinos o fuertes vibraciones porque esto puede dañar las partes electrónicas. Antes del uso del dispositivo, compruebe si hay posibles daños. No debe usarse el dispositivo si ha recibido golpes o ha sido dañado de alguna otra forma.

Respete también las disposiciones y limitaciones nacionales. No use el dispositivo para usos diferentes a los descritos en este manual. Este producto no es un juguete. Consévelo fuera del alcance de los niños o de personas con las capacidades físicas disminuidas. Cualquier reparación o cambio en el dispositivo que no haya sido llevada a cabo por el proveedor da lugar a la rescisión de los derechos de garantía. El dispositivo solo debe ser utilizado por personas que han leído y entendido este manual. Las especificaciones del dispositivo pueden cambiarse sin que sea necesario realizar un aviso previo.

11. Indicaciones de eliminación

Los dispositivos eléctricos y electrónicos no deben eliminarse con los residuos domésticos según la directiva europea WEEE. Sus componentes deben separarse para el reciclaje o su eliminación, ya que los componentes peligrosos y venenosos pueden producir daños al medio ambiente en caso de una eliminación inadecuada.

Como usuario, está obligado por la ley de dispositivos eléctricos y electrónicos a re- enviar de forma gratuita los dispositivos eléctricos y electrónicos al final de su vida útil al fabricante, al punto de venta o al punto de recogida público especificado. La legislación de cada país tiene sus propias disposiciones al respecto.

El símbolo en el producto, en el manual de instrucciones o en el embalaje indica estas determinaciones. Gracias a este tipo de separación de los materiales, aprovechamiento y eliminación de dispositivos antiguos se realiza una aportación importante al medio ambiente.

Directiva WEEE: 2012/19/UE Número de registro WEEE: DE 67896761

La empresa WD Plus GmbH declara por la presente que el aparato 305057; 305058 satisface los requisitos esenciales y el resto de disposiciones pertinentes según lo establecido en la directiva 2014/35/UE y 2014/30/UE y 2011/65/UE. Solicite una declaración de conformidad completa en: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover; http://model.ganzeinfach.de/305057
