MANUALE UTENTE HBM-686XNF HAIER

Grazie per aver acquistato un prodotto Haier

Leggere attentamente queste istruzioni prima di utilizzare l'apparecchiatura. Le istruzioni contengono informazioni importanti che consentiranno di ottenere il meglio dall'apparecchiatura, di garantire la sicurezza e di assicurare un'installazione, un utilizzo e una manutenzione corrette.

Conservare questo manuale in un luogo facilmente accessibile, al fine di poterlo consultare in qualsiasi momento per garantire l'utilizzo sicuro e corretto dell'apparecchiatura.

Nel caso in cui l'apparecchiatura venga venduta, dismessa o lasciata nell'abitazione in seguito ad un trasloco, assicurarsi di passare il manuale al nuovo utilizzatore, così da assicurargli la familiarità con il prodotto e tutte le avvertenze relative alla sicurezza.

Accessori

Verificare che gli accessori e la documentazione coincidano con quanto riportato in questo elenco:

1x Guida utente

Copertura cerniera porta lato sinistro

1x Certificato di garanzia

1x Copertura porta lato destro

1x Etichetta energetica

INDICE

Avvertenze....3

La reversibilità della Porta....8

Prima dell'utilizzo....12

Funzioni ....15

Manutenzione....21

Risoluzione dei problemi....23

Assistenza post-vendita ....25

Legenda

Si

No

Attenzione

Prudenza

Smaltimento

ai sensi dell'art.26 del Decreto Legislativo 14 marzo 2014,n.49"A uazione della directiva 2012/19/UE suirifiuti di apparecchiature ele riche ed ele roniche()AEE)"

Il simbolo del cassonetto barrato riportato sull'appardcchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparechiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici.

In alternativa alla gestione autonoma è possibile consegnare l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso I rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m² è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, I prodotti elettronici da smaltire con dimensioni inferiori a 25 cm.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.

Avvertenze

Quando si utilizza l'apparecchiatura per la prima volta

Utilizzo conforme: questa apparecchiatura è stata progettata esclusivamente per l'utilizzo in ambienti domestici asciutti. Ogni altro utilizzo è improprio e potrebbe dar luogo a lesioni e alla cessazione della responsabilità del produttore.

Cose da fare...

√ Accertarsi che la spina non sia rimasta bloccata sotto il frigorifero.
Se si sposta il frigorifero dal muro, attenzione a non passare sopra al cavo di alimentazione o a danneggiarlo.
Accertarsi che la spina non sia danneggiata; nel caso, togliere l'alimentazione, estrarla con attenzione e consultare un tecnico autorizzato per la sostituzione.
√ Accertarsi che non ci siano perdite di gas infiammabili nelle vicinanze del frigorifero. In caso contrario, chiudere la valvola del gas; aprire le porte e le finestre, ma non inserire o estrarre la spina di alimentazione del frigorifero o di altre apparecchiature.

√ Scollegare il frigorifero per la pulizia, per la manutenzione o nel caso in cui sia necessario sostituire la lampadina.

√ Per aprire le porte usare le maniglie. Lo spazio tra le porte può essere molto stretto.

√ Quando si scollega il frigorifero, attendere almeno 5 minuti prima di riaccenderlo, in quanto riavvii frequenti danneggiano il compressore.

√ Accertarsi che le bocchette di ventilazione non siano ostruite.

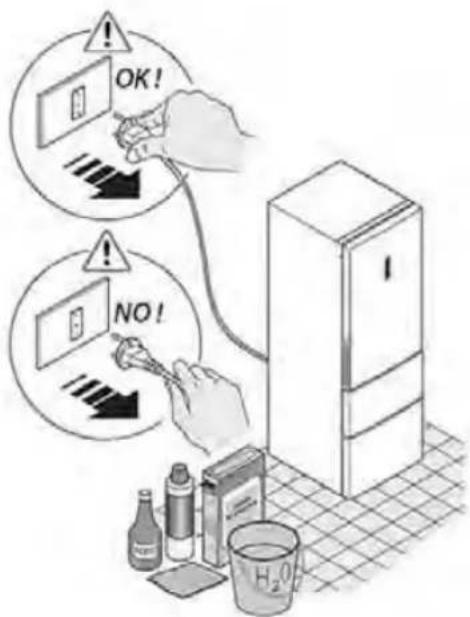

√ Quando si toglie l'alimentazione dal frigorifero, tirare la spina e non il cavo.

√ In caso di dismissione del frigorifero, per evitare danni accidentali ai bambini, togliere le porte, le guarnizioni e i ripiani e custodirli in un luogo idoneo.

Il frigorifero deve essere posizionato in un luogo ben ventilato non distante da una sorgente d'acqua potabile. Garantire uno spazio di almeno 20 cm nella parte superiore del frigorifero e di 10 cm intorno.

√ L'apparecchiatura deve essere posizionata in maniera che la spina resti accessibile.

OK! NO!

Avvertenze

Cose da non fare...

Il frigorifero funziona con una tensione di 220-240 CA / 50 Hz. Se si collega il frigorifero a un voltaggio errato, le fluttuazioni possono impedirne l'accensione, oppure danneggiare il controllo della temperatura o il compressore, oppure potrebbe presentarsi un rumore anomalo durante il funzionamento del compressore. In tal caso, è necessario montare un regolatore automatico.

Per il frigorifero è necessario utilizzare una presa dedicata con massa a terra affidabile. Il cavo di alimentazione del frigorifero è dotato di una spina a tre connetori (con contatto di terra) compatibile con una presa standard a tre connettori (con contatto di terra). Non tagliare o smontare il terzo piedino (con contatto di terra). È necessario che la presa sia accessibile dopo l'installazione del frigorifero.

✗ Non conservare nel frigorifero materiali infiammabili, esplosivi o corrosivi.

✗ Non conservare nel frigorifero medicinali o agenti chimici o batteriologici. Questo frigorifero è destinato a utilizzi domestici. Non è consigliato conservare materiali che richiedono temperature precise.

Non conservare o utilizzare benzina o altri materiali infiammabili nei pressi del frigorifero, al fine di evitare incendi.

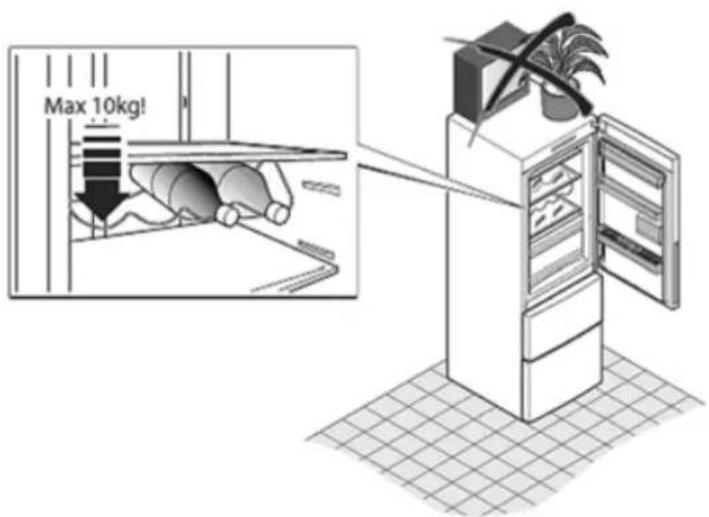

✗ Non collocare articoli instabili (oggetti pesanti, contenitori pieni di liquidi) sulla parte superiore del frigorifero al fine di evitare lesioni personali provocate dalla loro caduta oppure scosse elettriche derivanti dal contatto con l'acqua.

x Non appendersi alla porta oppure al portabottiglie sulla porta. La porta potrebbe uscire dal piano verticale, il portabottiglie potrebbe staccarsi, oppure il frigorifero potrebbe cadere. Non salire sulla porta del congelatore, sui ripiani o sul cabinet del frigorifero quando si introducono o si estraggono alimenti e bevande.

x Non toccare la superficie interna dello scomparto congelatore quando l'elettrodomestico è in funzione, per evitare di congelare le mani, specialmente se sono bagnate.

Max 10kg!

Avvertenze

Per garantire l'isolamento elettrico del frigorifero, non spruzzare o versare acqua durante la pulizia e non posizionare l'elettrodomestico in un'area umida o in un luogo dove possono esserci versamenti di acqua.
Lo smontaggio e la modifica del frigorifero devono essere autorizzati. Movimenti bruschi o violenti del frigorifero potrebbero danneggiare le serpentine di raffreddamento. In tal caso, potrebbero verificarsi malfunzionamenti o lesioni personali. La riparazione del frigorifero deve essere eseguita da personale qualificato.
✗ Non conservare nel congelatore birre o bibite in bottiglia, in quanto potrebbero scoppiare in seguito al congelamento.
✗ Non posizionare il frigorifero alla luce diretta del sole o in un luogo esposto a calore proveniente da fornelli, stufe o altre apparecchiature.
✗ Non lasciare le porte del frigorifero aperte senza la presenza di un adulto e non permettere ai bambini di entrare all'interno.
x Non consentire ai bambini di arrampicarsi sul cassetto del congelatore.
✗ Non utilizzare apparecchiature elettriche all'interno del frigorifero, a meno che non siano del tipo consigliato dal produttore.
✗ Non utilizzare l'asciugacapelli per asciugare l'interno del frigorifero. Non posizionare candele accese nel frigorifero per rimuovere gli odori.
✗ Non spruzzare materiali volatili, come insetticidi, sulle superfici dell'elettrodomestico.
✗ Aprire o chiudere le porte del frigorifero solo quando nello spazio di apertura non sono presenti bambini.
X Questa apparecchiatura non deve essere utilizzata da persone (compresi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o con esperienza e conoscenze limitate, a meno che non ci sia la supervisione o vengano fornite le dovute istruzioni di uso da parte di persone responsabili della loro sicurezza.
Non conservare nello scomparto congelatore troppi alimenti per evitare un tempo di funzionamento eccessivamente lungo da parte del compressore oppure la caduta di cibo. Si consiglia di non superare la linea di carico dei cassetti. Il peso totale degli alimenti non deve superare i 30 Kg. Per evitare cadute di alimenti, non aprire il cassetto del congelatore con eccessiva forza ed evitare che possa inclinarsi.
✗ Non utilizzare dispositivi meccanici o altri mezzi per accelerare il processo di sbrinatura, a parte quelli consigliati dal produttore.
✗ Nel caso che ci sarà alcun problema sulla luce di illuminazione del frigo, si prega di contattare il servizio dopo-vendita per una soluzione, è vietato che l'utente la cambi da solo.
✗ Non danneggiare il circuito di refrigerazione.

Avvertenze

Relativamente allo scomparto frigorifero

Gli alimenti caldi devono essere raffreddati a temperatura ambiente prima di essere conservati nel frigorifero.

Lavare o pulire gli alimenti e asciugare eventuali gocce d'acqua presenti prima di collocarli nel frigorifero.

Gli alimenti da conservare devono essere sigillati accuratamente. In questo modo si eviterà la formazione di umidità negli alimenti provocata dall'evaporazione e il loro conseguente deterioramento.

Conservazione ordinata degli alimenti. Gli alimenti da conservare devono essere ordinati in base alla loro categoria. Gli alimenti consumati quotidianamente vanno posizionati nella parte anteriore dei ripiani. In questo modo si evita di tenere la porta aperta più del necessario, oltre a dimenticare di consumare gli alimenti oltre il periodo di conservazione.

Non conservare eccessive quantità di cibo. Gli alimenti devono essere conservati lasciando dello spazio tra di essi. In questo modo, si consente all'aria fredda di circolare facilmente, con risultati di conservazione migliori.

Non posizionare gli alimenti troppo vicini alle pareti interne. Non conservare alimenti con un elevato contenuto di umidità a contatto diretto con le pareti interne. In caso contrario, gli alimenti potrebbero congelarsi. Collocare gli alimenti ad una certa distanza dalle pareti interne.

Evitare che gli alimenti (in particolare I cibi oleosi) tocchino il rivestimento interno, in quanto alcune sostanze potrebbero danneggiarlo. Si consiglia di pulire sempre le tracce d'olio rilevate.

Relativamente ai ravanelli e altri vegetali simili, si consiglia di togliere la foglie prima di conservarli per evitare che esse ne possano assorbire i nutrienti.

Scongelare gli alimenti congelati nello scomparto frigorifero. In questo modo, è possibile utilizzare il cibo congelato per ridurre la temperatura interna del frigorifero e risparmiare energia.

Alcuni vegetali, come la cipolla, l'aglio, lo zenzero, la castagna d'acqua e altri alimenti rizomatosi possono essere conservati per lunghi periodi a temperatura ambiente. Non c'è nessuna necessità di tenerli nel frigorifero.

Il metabolismo di zucchine, meloni, papaie, banane, ananas può essere accelerato dall'utilizzo del frigorifero, per cui si consiglia la conservazione a temperatura ambiente.

D'altra parte, conservare frutta acerba nel frigorifero per un certo periodo di tempo può favorirne la maturazione.

Gli alimenti caldi non devono essere conservati nel frigorifero fin quando non raggiungono la temperatura ambiente.
Gli alimenti tagliati in piccole porzioni si congelano più velocemente e sono più facili da scongelare e da cucinare. Per ciascuna porzione si consiglia un peso inferiore a 2.5 Kg.
Si consiglia di confezionare gli alimenti prima di collocarli nel congelatore. La parte esterna della confezione deve essere asciutta per evitare che le buste si attacchino. I materiali usati per il confezionamento devono essere inodori, ermetici, non velenosi e atossici.
Per evitare che si superi il periodo di conservazione, prendere nota della data di congelamento, dei limiti di tempo e del nome degli alimenti direttamente sulla confezione, tenendo conto del diverso periodo di conservazione dei vari cibi.
Estrarre dal congelatore solo la quantità di cibo necessaria. Gli alimenti scongelati non possono essere ricongelati a meno che non siano prima cucinati; in caso contrario possono essere meno commestibili.
Non caricare eccessiva quantità di alimenti freschi nel congelatore. È necessario fare riferimento alla capacità di raffreddamento del frigorifero.

Suggerimenti per il risparmio energetico

Installare il frigorifero in un luogo fresco e asciutto, con un'adeguata ventilazione.
Non bloccare le ventole o le griglie di aerazione dell'apparecchiatura.
Lasciar raffreddare gli alimenti caldi prima di collocarli nel frigorifero.
Lasciar scongelare gli alimenti nel frigorifero. In questo modo, si utilizzano le basse temperature dei prodotti congelati per raffreddare gli alimenti conservati nel frigorifero.
Non tenere aperta la porta del frigorifero per troppo tempo quando si ripongono o si estraggono gli alimenti. Per meno tempo la porta viene lasciata aperta, minore è la quantità di ghiaccio che si formerà nel congelatore.
Pulire con regolarità la parte posteriore del frigorifero. La polvere aumenta i consumi energetici.
Non impostare una temperatura più bassa del necessario.
Garantire un sufficiente ricambio d'aria alla base e nella parte posteriore del frigorifero.
Non coprire le bocchette di aerazione.
Durante l'installazione, lasciare spazio libero a destra, a sinistra, in alto e nella parte posteriore. In questo modo, si potranno ridurre i consumi energetici e mantenere bassa la bolletta della corrente.

LA REVERSIBILITA DELLA PORTA

Prima di invertire la porta, si prega di preparare utensili e materiali seguenti: cacciavite diritto, cacciavite a croce, chiave e i componenti inclusi nel sacchetto del politene:

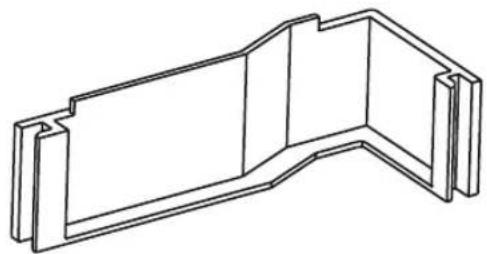

la copertura decorativa della porta destra x1

il coperchio del cardine della porta sinistra x1

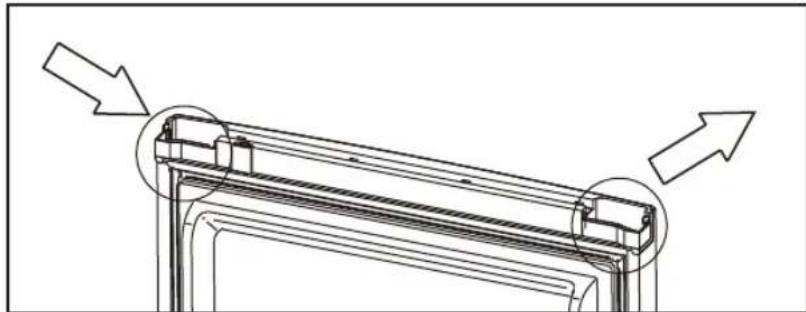

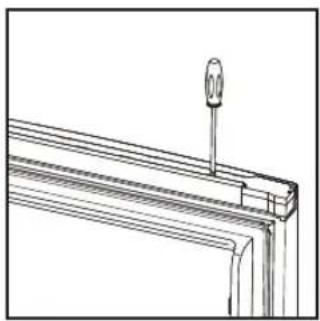

1. Scarta e togli la copertura di plastica aiutandoti con un cacciavite diritto subito dopo l'apertura della porta per favore. Fai attenzione ai cavi all'interno per favore.

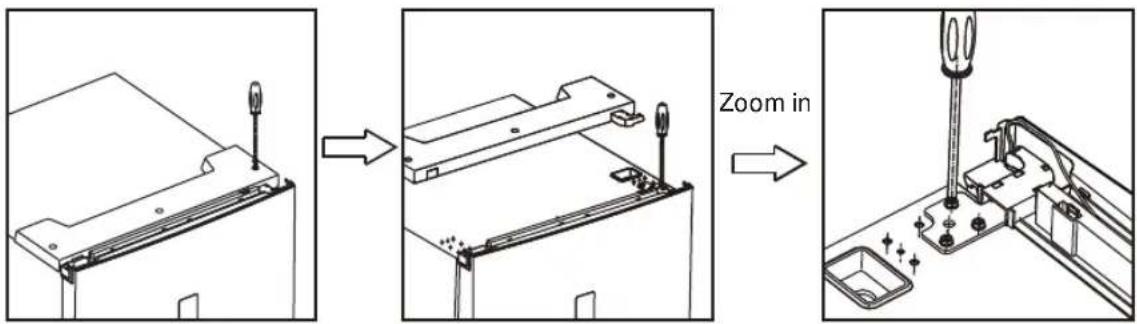

1. Chiudi la porta, tira fuori la vite dal coperchio superiore utilizzando un ca cciavite a croce. Togli il coperchio superiore anteriore e la copertura della cerniera, scollega il terminale, poi estrai la vite dalla cerniera. Assicurati che la portasia chiusa durante l'operazione.

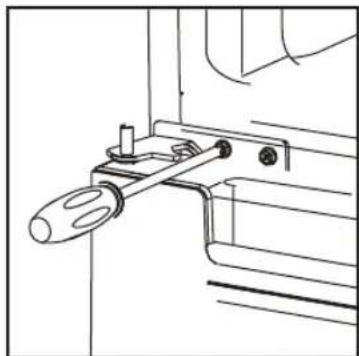

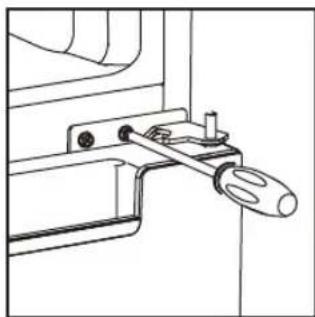

1. Togli la porta superiore, estrai la vite dalla cerniera centrale con cacciavite a croce, poi togli la porta inferiore.

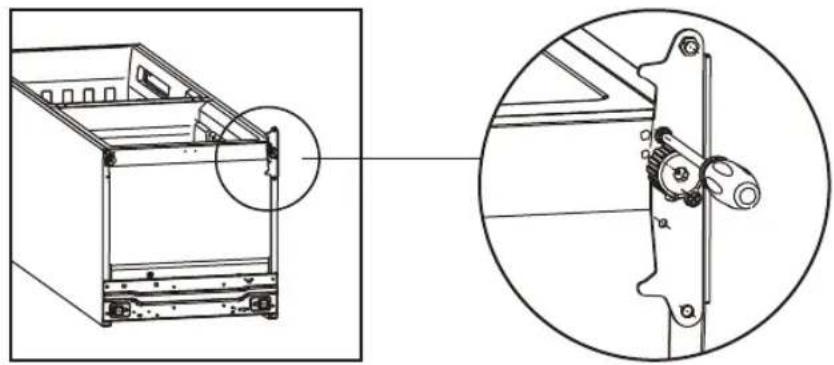

1. Adagiando il frigorifero in orizzontale, togli i piedini regolabili come sotto, poi togli la cerniera inferiore con il cacciavite a croce.

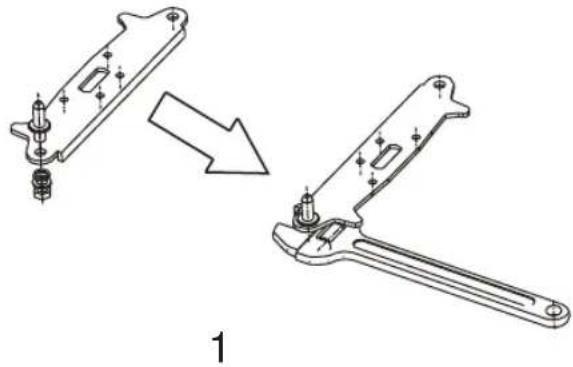

1. Regola la posizione del nucleo cerniera della cerniera inferiore e superiore in posizione opposta.

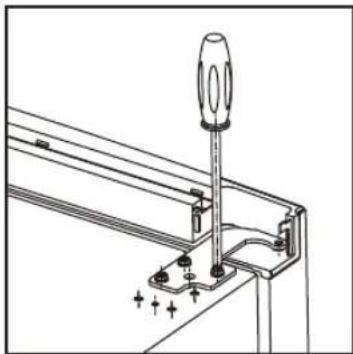

1. Installa la cerniera inferiore sotto al frigorifero come qui di seguito, avvitando i piedini regolabili, assicurati che il frigorifero sia posizionato in orizzaontale

1. Installa la porta inferiore, regola e fissa la cerniera centrale sul mobile.

1. Utilizzare la copertura decorativa della porta lato destro per coprire la parte rimasta scoperta e rimuovere quella del lato opposto. Cambiare la anche la posizione del cavo.

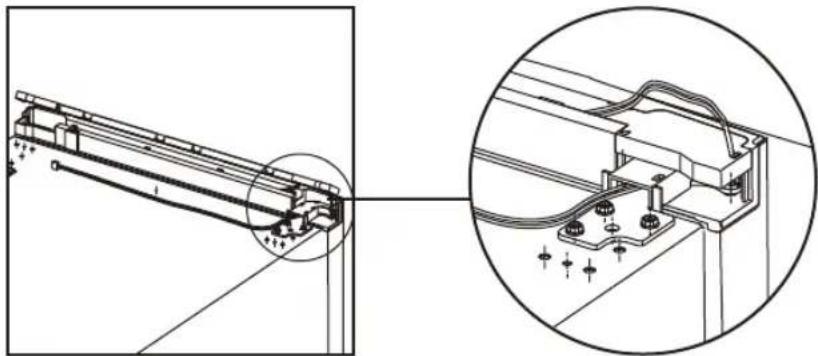

1. Installa la porta superiore, e poi fissa la cerniera della porta superiore sul mobile.

1. Installa il coperchio di plastica della cerniera porta lato sinistro e posiziona correttamente il cavo (vedi figura).

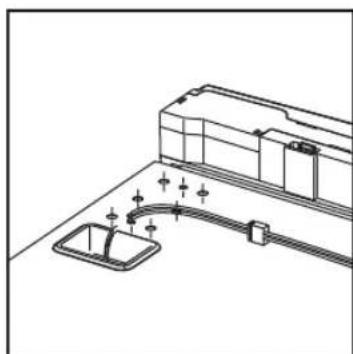

1. Fissa il coperchio di plastica e collega il terminale.

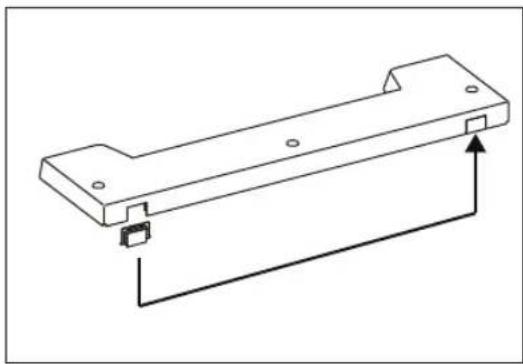

1. Modifica il coperchio decorativo da uno all'altro lato.

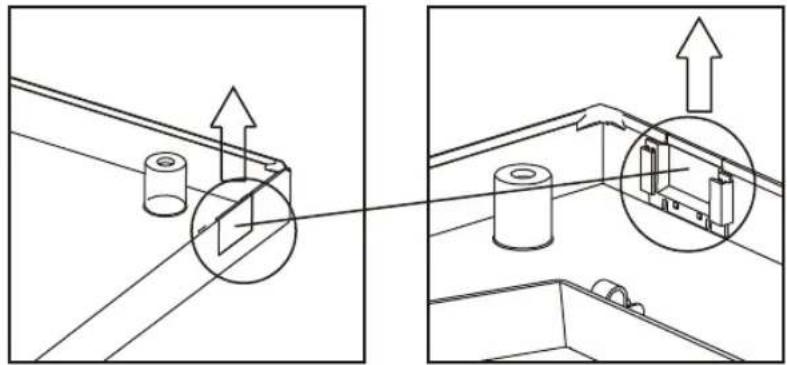

Segui le istruzioni per togliere il coperchio decorativo, fai attenzione a non rovinare il coperchio.

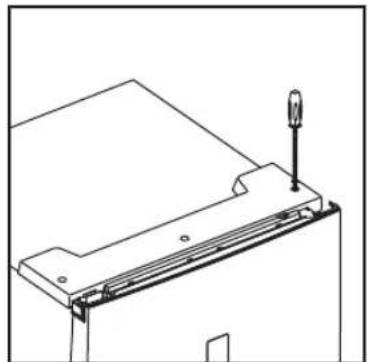

1. Infine, utilizza la vite per fissare il coperchio superiore.

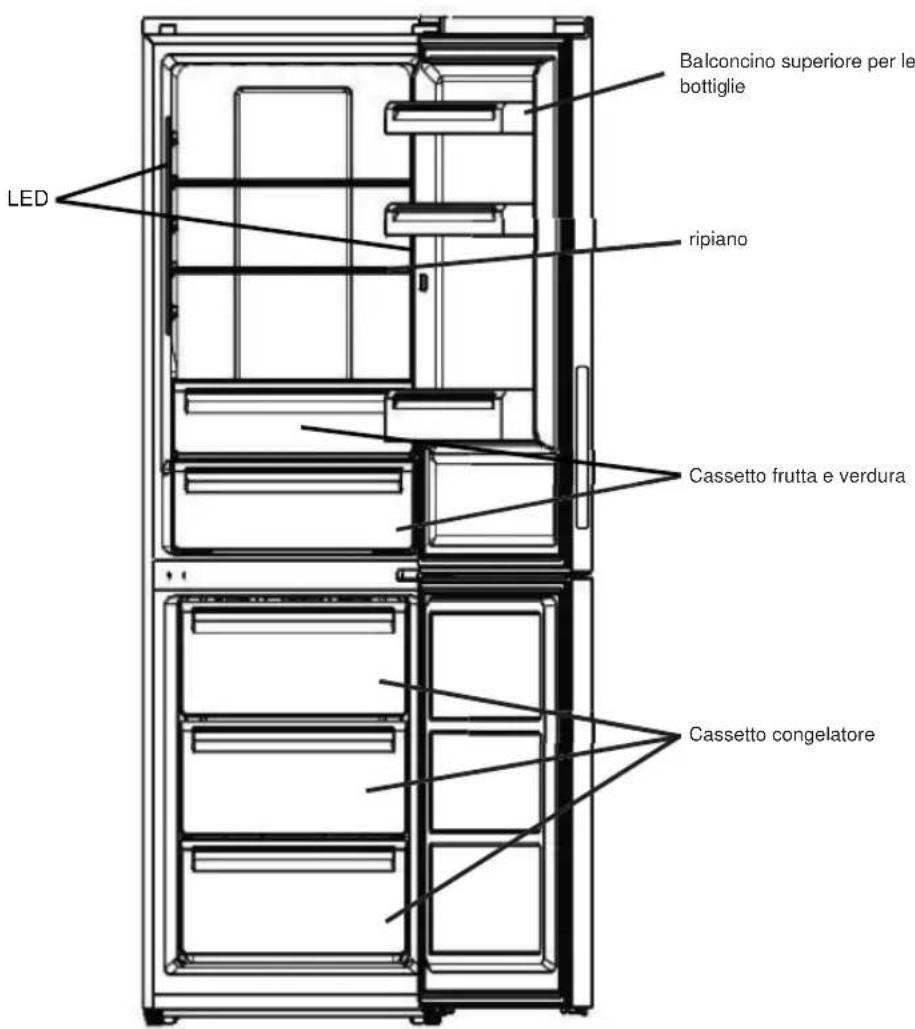

Il presente diagramma potrebbe differire leggermente rispetto allo schema del frigorifero acquistato.

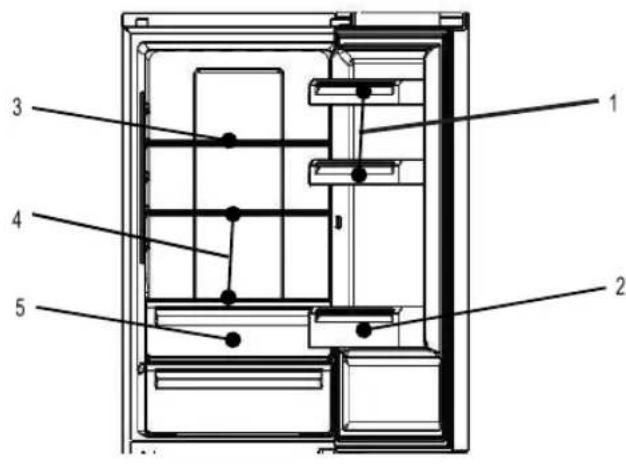

Balconcino superiore per le bottiglie LED ripiano Cassetto frutta e verdura Cassetto congelatore

HBM-686WNF

HBM-686SNF

HBM-686BW

HBM-686XNF

HBM-687WNF

HBM-687SNF

HBM-687BNF

HBM-687XNF

Prima dell' utilizzo

Ambiente operativo

Mettere a livello il frigorifero. Il frigorifero deve essere posizionato su una superficie piana e solida. Se il frigorifero è posizionato su una superficie irregolare, è necessario utilizzare materiali piani solidi e resistenti al fuoco. Non utilizzare mai come piedistallo il materiale da imballaggio. Se il frigorifero è leggermente instabile, è possibile allungare oppure accorciare i piedini regolabili ruotandoli in senso orario o antiorario.

③ Non posizionare mai il frigorifero in una zona umida o in un luogo dove può essere soggetto a spruzzi d'acqua. Pulire e asciugare gli schizzi d'acqua e le macchie con un panno morbido.
Non conservare nello scomparto congelatore troppi alimenti per evitare un tempo di funzionamento troppo lungo da parte del compressore per raffreddare gli alimenti. Si consiglia di non superare la linea di carico dei cassetti. Il peso totale degli alimenti non deve superare i 30 Kg. Per evitare che gli alimenti cadano, non aprire il cassetto del freezer tirando troppo forte o inclinandolo.
Se il frigorifero deve essere collegato all'impianto idrico, bisogna posizionarlo in un luogo ben ventilato e non distante dalla sorgente d'acqua potabile. È necessario che ci siano almeno 20 cm di spazio libero nella parte superiore del frigorifero e 10 cm intorno.
Non ostruire le bocchette di ventilazione presenti all'esterno dell'apparecchiatura o nella struttura integrata.

Prima dell' utilizzo

Preparazione prima dell'utilizzo

Eliminare tutte le parti dell'imballaggio

Rimuovere anche la base in polistirolo e il nastro adesivo che fissa gli accessori.

Controllare gli accessori inclusi e la documentazione

Verificare che l'imballaggio contenga quanto riportato nell'elenco. In caso di discrepanze, contattare il rivenditore entro 5 giorni dall'acquisto.

Spostare il frigorifero in una posizione idonea

Vedere la sezione "Ambiente operativo"

Si consiglia di pulire il frigorifero prima dell'utilizzo.

Pulire l'interno e l'esterno del frigorifero con acqua prima di collocarci gli alimenti.

Periodo di inattività

Dopo essere stato pulito e messo a livello, il frigorifero dovrà restare spento almeno 6 ore prima di renderlo operativo, così da garantirne il normale funzionamento.

Collegamento alla presa di corrente

Quando l'elettrodomestico è collegato all'alimentazione, la temperatura dello scomparto frigorifero e quella del congelatore sono impostate rispettivamente a 5°C e -18°C.

Modalità di funzionamento del frigorifero

Modalità di regolazione manuale: è possibile impostare la temperatura premendo il tasto di regolazione (vedere la sezione "Descrizione delle funzioni" di questo manuale).

Caricamento degli alimenti nel frigorifero

Caricare il frigorifero con gli alimenti dopo averlo lasciato in funzione per un certo periodo di tempo e quando l'interno è sufficientemente freddo.

FUNZIONI

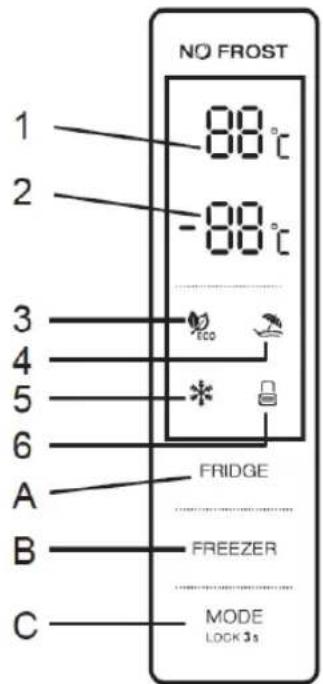

L'uso del pannello di controllo

NO FROST 1 88°C 2 -88°C 3 4 5 6 A FRIDGE B FREEZER C MODE LOCK 3s

Le operazioni principali

A. Il controllo della temperatura del scomparto del frigorifero
B. Il controllo della temperatura del scomparto del congelatore
C. I modi/la serratura/lo sblocco

Il display del LED( diodo foto emittente)

1. Temperatura del scomparto del frigo
2. Temperatura del scomparto del congelatore
3. Funzione ECO
4. Funzione vacanza
5. Funzione del super congelamento
6. blocco/sblocco

I' Accensione

a) Quando il prodotto è acceso per la prima volta, tutte le luci del LED sul pannello di controllo verranno illuminate per 3 secondi. Poi funzionerà a seconda dell'impostazione di quando è stato spento l'ultima volta. Il pannello di controllo sarà bloccato automaticamente dopo 25 secondi. Poi, 30 secondi più tardi, tutta la luce sul pannello di controllo viene disattivata.
b) Entrambe le temperature predefinite del scomparto del frigorifero e del congelatore sono indicate sul display.

II display

Il pannello sarà illuminato per 2 minuti una volta che è aperta la porta dello scomparto

FUNZIONI

del frigorifero o del congelatore.

Il pannello si illuminerà impostando qualsiasi funzione mentre la luce anderebbe via due minuti dopo l'ultima operazione.
• Display durante il normale funzionamento

Il display della temperatura del scomparto del frigorifero: Indicare la temperatura dell'impostazione corrente. Il display della temperatura del scomparto del congelatore: indica la temperatura del l'impostazione corrente.

Impostazioni blocco/sblocco

Impostazioni blocco/sblocco

Impostazionil

Toccando il pulsante consecutivamente, la modalità di funzionamento del frigorifero sarà cambiata in "Modo ECO", " funzione vacanza", " funzione del super congelamento", "Modo definito dall'utente". Un lampeggiamento di 5 secondi significa che la selezione della temperatura è fissata.

Nota: "Modo definito dall'utente " è l'impostazione fatta dal pulsante A e B.

Premere per bloccare/sbloccare l'apparecchio

Blocco dell'apparecchio: quando la chiave appare sul display l'apparecchio è bloccato.

Premere C per 3 secondi e l'apperecchio si sbloccherà emettendo un segnale acustico.

Per bloccare premere C per 3 secondi e l'apparecchio si bloccherà nuovamente emettendo un segnale acustico.

Funzione vacanza

Ogni volta che si seleziona una funzione l'apparecchio emette un segnale acustico.

Tutte le funzioni possono essere selezionate solo se l'apparecchio è sbloccato

Il controllo della temperatura dello scomparto del frigorifero

a) Il controllo della temperatura del scomparto del f rigorifero

Questa funzione può essere usata nel "modo definito dall'utente" e quando è attiva la funzione "super congelamento"

Premi il pulsante A per confermare l'impostazio ne della temperatura dello scomparto del frigo, poi premi il pulsante del tremolio. Toccando il pulsante consecutivamente, la temperatura cambierebbe in un cerchio di "2, 3, 4, 5, 6, 7, 8, spento". Dopo la temperatura prescelta lampeggia per 5 secondi, significa che la selezione della temperatura è fissata.

b) Per fermare l'operatività del frigorifero Preme il pulsante A

consecutivamente, e scegli "OFF", così il scomparto del frigo fermerà la refrigerazione.

Il controllo della temperatura dello scomparto del congelatore

Questa funzione può essere utilizzata sia nel "modo definito dall'ultente" sia quando la funzione vacanze è inserita.

Premi il pulsante B per entrare nel controllo della temperatura dello scomparto del congelatore, l'icona della temperatura inizierà a lampeggiare. Toccando il pulsante consecutivamente,

la temperatura cambierebbe in un cerchio da -16 a -22, dopo di che un tremolio di 5 secondi significa che la selezione della temperatura è fissata.

FUNZIONI

Blocco dell'apparecchio

Se non c'è nessuna operazione nel corso di una durata di 25 secondi, si blocca automaticamente il display.

Funzione ECO

Entrare nel Modo ECO

Premi il pulsante C ripetutamente per selezionare il modo ECO. Dopo che l'immagine del ECO mantiene a lampeggiare per 5 secondi, l'apparecchio entra nel modo ECO.

Sotto il Modo ECO

l'impostazione della temperatura è di 5 °C nel scomparto del frigo e -18 °C del congelatore, i pulsanti A e B saranno vani. Quando premi il pulsante A e B, l'immagine del ECO lampeggia per tre volte con un allarme.

Uscire dal Modo ECO

Premi il pulsante C ripetutamente per scegliere un'altra funzione, l'apparecchio esce dal modo ECO dopo 5 secondi.

Funzione vacanza

Entrare nel Modo delle Vacanze

Premi il pulsante C ripetutamente per scegliere il modo delle vacanze. Dopo l'immagine mantiene a lampeggiare per 5 secondi, l'apparecchio entra nel modo delle vacanze.

Sotto il Modo delle Vacanze

La temperatura dello scomparto del frigorifero è fissata a 17°C, il pulsante A sarà vano, e l'immagine lampeggia per tre volte con un allarme quando premi il pulsante A.

Uscire dal Modo delle Vacanze

Premi il pulsante C ripetutamente per scegliere altre funzioni, l'apparecchio esce dalla funzione vacanze dopo 5 secondi.

Il Modo del Super Congelamento

Entrare nel Modo del Super Congelamento

Premi il pulsante C per selezionare il modo del super congelamento. Dopo che

l'immagine mantiene a lampeggiare per 5 secondi, l'apparecchio entra nel modo super-congelamento.

Sotto il Modo del Super Congelamento

l'impostazione del scomparto dello congelatore non è regolabile, il pulsante B sarà vano, mentre l'immagine del super congelamento lampeggia per tre volte con un allarme quando lo premi.

Uscire dal Modo del Super Congelamento

Premi il pulsante C ripetutamente per scegliere altre funzioni l'apparecchio esce dal modo del Super Congelamento dopo 5 secondi.

Il Modo del Super Congelamento durerà circa 50 ore. Dopo 50 ore, il modo verrà ripristinato automaticamente a quello prima di entrare nel modo super congelamento.

Funzioni

Funzionamento dello scomparto frigorifero

Nello scomparto frigorifero inserire gli alimenti che devono essere conservati per un breve periodo di tempo o per il consumo giornaliero.

Sebbene la temperatura media nella maggior parte delle zone dello scomparto frigorifero possa essere regolata tra 0 °C e 10 °C, non si consiglia di conservare gli alimenti per un lungo periodo di tempo. Lo scomparto frigorifero deve essere utilizzato solo per la conservazione a breve termine.

Regolare l'altezza dei ripiani

I ripiani possono essere sistemi per adattarsi alla dimensione o all'altezza degli alimenti. Per regolare l'altezza di un ripiano, estrarlo in questo modo: sollevare verso l'alto il bordo anteriore e tirarlo verso l'esterno.

Per installare il ripiano, posizionare entrambe le alette sui binari di supporto e spingere all'indietro.

Cassetto frutta e verdura

Il frigorifero ha un cassetto per la verdura. È possibile regolare il livello interno di umidità in base alle caratteristiche degli alimenti.

Ruotando il pulsante di controllo dell'umidità a destra, viene garantito un livello di umidità più elevato adatto per cetrioli, uva, kiwi, cachi, ecc.

Ruotando il pulsante di controllo dell'umidità a sinistra, viene garantito un livello di umidità più basso, adatto per fragole, arance, fagioli, aglio, angurie, prugne, pomodori, ecc.

Funzioni

Periodo di conservazione consigliato per i diversi alimenti

Dal momento che l'aria fredda circola all'interno del frigorifero, c'è una differenza di temperatura tra i diversi scomparti del frigorifero. Alimenti diversi devono essere posizionati in zone differenti a seconda delle loro caratteristiche.

1. Uova, burro, formaggio, ecc.
2. Burro, cosmetici, ecc.
3. Bibite, alimenti in scatola, ecc.
4. Bibite, alimenti in scatola, dolci, ecc.
5. Vino, champagne, ecc.
6. Latte, formaggio, ecc.
7. Frutta, verdura, insalata, ecc.

Grandi alimenti congelati possono essere conservati dopo aver rimosso i cassetti interni e tenere ripiano del congelatore nella sua posizione.

Sostituire le luci di LED

Il prodotto è dotato di luce di LED, contatta per favore il servizio post-vendita in caso di sostituzione.

Informazioni sulla lampadina nello scomparto frigorifero e sostituzione

Parametri della lampadina: 12V max 5W (3 porte), 12V max 2W (2 porte) (la potenza dipende dal modello). La lampadina utilizza i LED come sorgente luminosa ed è caratterizzata da un basso consumo energetico e una lunga durata operativa. In caso di funzionamento anomalo, contattare il personale del servizio di assistenza.

Il bollino "OK"

L'indicatore di temperatura OK consente di determinare temperature al di sotto dei +4°C.

Ridurre gradualmente la temperatura se l'indicatore non riporta "OK".

Nota: quando l'apparecchiatura viene accesa, potrebbe impiegare anche 12 ore per raggiungere la temperatura.

Impostazioni corrette

Temperatura troppo alta, ridurre la temperatura

Aumentare lo spazio per la conservazione

Per un uso efficiente dell'energia, ad eccezione del contenitore o cassetto più in basso nel congelatore o nel frigorifero. E' possibile estrarre completamente gli altri contenitori per conservare grandi quantità di alimenti.

Non bloccare le ventole di areazione all'interno del congelatore e mantenere quindi una distanza di 15 mm. Non collocare alimenti sul sensore del freezer e mantenere 15 mm di distanza.

Manutenzione

Sbrinamento e pulizia

Sbrinare il congelatore

Il congelatore si sbrina automaticamente. Non è necessaria nessuna operazione manuale.

Pulizia

Il frigorifero dovrebbe essere pulito regolarmente per prevenire odori da alimenti conservati male.

Per questioni di sicurezza, scollegare il cavo di alimentazione prima di pulire il frigorifero.

Pulire il frigorifero con un panno morbido oppure con una spugna bagnata con acqua tiepida (è possibile aggiungere un detergente delicato)

Asciugare le gocce d'acqua sulla superficie del frigorifero con un panno morbido e asciutto

Mantenere sempre pulita la guarnizione della porta.

Il frigorifero è molto pesante. Quando lo si sposta per pulirlo o per ripararlo, prestare attenzione a non danneggiare il pavimento. Tenere il frigorifero diritto durante gli spostamenti. Non spostare il frigorifero facendolo oscillare per evitare di danneggiare il pavimento.
Non spruzzare o irrorare il frigorifero con acqua per evitare impatti sulle sue capacità di isolamento elettrico.
Non pulire con spazzole dure, spazzole metalliche, detersivo in polvere, benzina, acetato di amile, acetone e altre soluzioni organiche simili, oppure con soluzioni acide o alcaline. Pulire con detergenti specifici per frigoriferi, così da evitare danni, oppure con acqua tiepida e un detergente delicato.
Non toccare le parti metalliche fredde con le mani umide, per evitare che la pelle possa attaccarsi ad esse.
Non pulire i ripiani freddi in vetro con acqua calda. In caso contrario, il vetro potrebbe spaccarsi a causa dalla brusca variazione di temperatura e provocare lesioni personali o danni economici.

Manutenzione

Cosa fare in caso di interruzione di corrente elettrica

Anche in estate gli alimenti possono essere conservati nel frigorifero per alcune ore in seguito a un'interruzione della corrente elettrica. In caso di interruzione di corrente, chiamare la propria società elettrica per chiedere informazioni sulla durata del guasto.

Non mettere altri alimenti nel frigorifero durante un'interruzione di corrente e cercare di aprire la porta quanto meno possibile.

Se l'interruzione di corrente è programmata in anticipo e la durata è superiore alle 24 ore, preparare del ghiaccio e metterlo in un contenitore nella parte superiore dello scomparto frigorifero.

Dal momento che la temperatura nel frigorifero si alza in seguito a interruzioni di corrente o altri guasti, il periodo di conservazione e la commestibilità degli alimenti si ridurrà.

Interruzione nell'utilizzo del frigorifero

Se il frigorifero non sarà utilizzato per un lungo periodo di tempo, scollegare il cavo di alimentazione, scollegare la sorgente d'acqua e pulirlo seguendo il metodo descritto in precedenza.

Lasciare la porta del frigorifero aperta per prevenire la formazione di cattivi odori provocati da residui di cibo nello scomparto.

Per garantire la vita operativa del frigorifero, si consiglia di non spegnerlo se non in caso di necessità.

Prima di partire per un viaggio o per le vacanze

Se si parte per una lunga vacanza, scollegare l'alimentazione e la sorgente d'acqua. Togliere tutti gli alimenti; aspettare che il ghiaccio si sciolga. Quindi, pulire e asciugare l'interno e lasciare la porta aperta per prevenire la formazione di cattivi odori provocati da residui di cibo nello scomparto. Se si prevede che la temperatura ambiente scenda sotto 0°C, chiedere a un tecnico qualificato di drenare l'acqua presente nel sistema di fornitura. In caso contrario, si potrebbero avere dei danni economici a causa del traboccamento dell'acqua se i tubi o le giunture dovessero rompersi.

Spostare il frigorifero

Scollegare il f rigorifero.

Estrarre tutti gli alimenti.

Bloccare i ripiani e il cassetto della verdura nello scomparto del frigorifero e tutte le parti mobili nel congelatore con nastro adesivo. Chiudere la porta e fissarla con nastro adesivo.

Non inclinare il frigorifero più di 45 gradi (angolo rispetto alla verticale) per evitare di danneggiare il sistema refrigerante.

Non spostare il frigorifero utilizzando le maniglie per evitare danni o lesioni personali.

Non posizionare mai il frigorifero in orizzontale.

Risoluzione dei problemi

Prima di contattare il servizio di assistenza, consultare la seguente tabella per la risoluzione dei problemi. In questo modo diventa possibile risparmiare soldi e tempo. La tabella contiene i problemi più comuni, ad eccezione di quelli provocati da difetti di produzione o nei materiali utilizzati per il frigorifero.

Problema	CausaSoluzione
Funzionamento del frigorifero
Il compressore non funziona.	× Il frigorifero sta eseguendo il ciclo di sbrinatura.× Il frigorifero non è collegato alla presa di alimentazione.×Il frigorifero è spento.	√ È un comportamento normale per i frigoriferi con sbrinamento automatico.√ Verificare che la spina sia inserita saldamente nella presa di alimentazione.√ Premere il pulsante di alimentazione per 3 o più secondi per riavviare il frigorifero o ruotare la manopola da OFF alla posizione per la selezione della temperatura.
Il frigorifero entra frequentemente in funzione oppure entra in funzione per un periodo troppo lungo.	× La temperatura interna o quella esterna è troppo alta.× Il frigorifero è stato spento per un certo periodo di tempo.×Il produttore automatico di ghiaccio è in funzione.× La porta è stata aperta troppo frequentemente o per un lungo periodo di tempo.× La porta dello scomparto frigorifero/congelatore non è chiusa correttamente.×La temperatura impostata per il compartimento congelatore è troppo bassa.× La guarnizione della porta dello scomparto frigorifero/congelatore è sporca, usurata, rotta o non corretta.×Il condensatore è sporco.	√ In questo caso, è normale che il frigorifero entri in funzione più a lungo.√ Di solito, servono dalle 8 alle 12 ore perché il frigorifero raffreddi in maniera corretta.√Per effetto del processo di produzione del ghiaccio il frigorifero funzionerà più a lungo.√ Entra aria calda nel frigorifero provocando il frequente riavvio. Non aprire la porta troppo frequentemente.√ Accertarsi che il frigorifero sia posizionato su una superficie a livello e che non ci siano alimenti o contenitori che urtino contro la porta. Vedere “Apertura/chiusura della porta/cassetto” nella sezione “Problemi”.√ Regolare una temperatura più alta fino a ottenere quella più adatta. Sono necessarie circa 24 ore perché la temperatura del frigorifero diventi stabile.√ Pulire o sostituire la guarnizione della porta. La mancata aderenza della guarnizione può provocare un tempo di funzionamento del frigorifero più lungo al fine di mantenere la temperatura desiderata.√ Pulire il condensatore.

Risoluzione dei problemi

Temperatura troppo alta
Temperatura troppo alta nello scomparto frigorifero/congelatore.	×La porta è stata aperta troppo frequentemente o per un lungo period di tempo.×La temperature impostata è troppo alta.×La porta non è chiusa correttamente.×Il condensatore è sporco.	√ Se la porta è aperta, l'aria calda entra nel frigorifero. Provare ad aprire la porta quanto meno frequentemente possibile.√ Ripristinare la temperatura.√ Vedere “Apertura/chiusura della porta/cassetto” nella sezione “Problemi”.√ Pulire il condensatore.
La temperatura dello scomparto congelatore è troppo alta mentre quella dello scomparto frigorifero è OK.	× La temperatura impostata per il congelatore è troppo alta.	√ Impostare una temperatura più bassa per il congelatore. Sono necessarie 24 ore perché la temperatura del congelatore diventi stabile.
Acqua / umidità / ghiaccio sulla superficie esterna del frigorifero
Si accumula condensa sulla superficie esterna del frigorifero oppure tra le due porte.	× Clima umido.× La porta del frigorifero non è chiusa correttamente. Questa situazione provoca la condensazione dell'aria fredda nel frigorifero e dell'aria calda all'esterno.	√ Si tratta di una situazione normale con un clima umido. Si avrà una riduzione della condensa al diminuire dell'umidità.√ Vedere “Apertura/chiusura della porta/del cassetto” nella sezione “Problemi”.
Presenza di cattivi odori nel frigorifero
L'interno del frigorifero è sporco.	× È necessario pulire l'interno del frigorifero.× Nel frigorifero sono conservati alimenti con odore intenso.	√ Pulire l'interno del frigorifero.√ Impacchettare con cura gli alimenti.
Se si sente...
Segnali acustici	×La porta dello scomparto frigorifero è aperta.×La temperatura nel congelatore è troppo alta.	√ Chiudere la porta oppure annullare manualmente l'allarme.√ L'allarme è normale se si attiva per effetto di una temperatura relativamente alta. È possibile annullare manualmente l'allarme.
Emissione di suoni anomali.	× Il frigorifero non è a livello.× Il frigorifero tocca qualche oggetto posizionato intorno.	√ Regolare i piedini per mettere il frigorifero a livello.√ Eliminare gli oggetti intorno al frigorifero.
Un leggero suon o simile a un flusso d'acqua.	× Si tratta del rumore prodotto dal sistema di refrigerazione.	√ É una situazione normale.
Temperatura del cabinet	×Il sistema anti-condensa è in funzione.	√ Impedisce la formazione di condensa ed è normale.

Assistenza post-vendita

Se dopo aver controllato la sezione relativa alla risoluzione dei problemi, la situazione non è ancora risolta, controllare il certificato di garanzia allegato al prodotto.

Targhetta di identificazione contenente il numero di serie

Se l'apparecchiatura è difettosa o non funziona, consultare il capitolo "Risoluzione dei problemi" nella parte finale di questo manuale. Se il problema non è ancora risolto, chiamare il Centro assistenza, specificando i dati riportati sulla targhetta di identificazione contenente il numero di serie: è posizionata all'interno dello scomparto frigorifero.

La piastrina con il numero identificativo e il numero seriale fornisce informazioni importanti relativamente all'elettrodomestico e non deve essere manomessa o rimossa.
