MANUALE UTENTE DRY DIGITAL HTW

• Prima di installare questo scaldacqua, verificare e confermare che la messa a terra della presa di alimentazione sia affidabile. In caso contrario, lo scaldacqua non deve essere installato e utilizzato.
  • Non utilizzare schede di prolunga.
• Un'installazione e un utilizzo non corretti dell'impianto idrico possono causare gravi lesioni e danni materiali.
• I bambini devono essere sorvegliati per evitare che si avvicinino all'apparecchio.
• ATTENZIONE: Questo apparecchio non deve essere utilizzato per l'approvvigionamento di acqua potabile. L'ingresso dell'acqua di questo apparecchio non deve essere collegato all'ingresso di acqua proveniente da un altro sistema di riscaldamento dell'acqua.
• Pressione massima dell'acqua in ingresso (Pa) : 0.75M Pa

CARATTERISTICHE DI PRESTAZIONE

• Controllo completamente automatico: aggiunta automatica di acqua fredda, riscaldamento automatico.
• Protezione di sicurezza quadrupla: dispositivi di protezione multipli, come la protezione contro il riscaldamento a secco, l'extra-temperatura, la protezione contro l'alta pressione idraulica, la protezione antiruggine, ecc.
• Contenitore interno smaltato: prodotto con una tecnica di smaltatura avanzata, è antiruggine, anticorrosione, resistente alle incrostazioni, a prova di perdite e di lunga durata.
• Elemento riscaldante progettato con un basso carico termico: sicuro e affidabile, per una maggiore durata.
• Il PUF spesso è in grado di garantire un efficace isolamento termico e un risparmio energetico.
• Controllore di temperatura: Controllo preciso e affidabile della temperatura.
• Gamma di temperatura dell'acqua regolabile da 30 a 75° C.
• Semplice e facile da usare.

SPECIFICHE

Serbatoio dell'acqua volume (litri)	30	50	80	100	120	150
Potenza nominale	1500W
Tensione nominale	220-240V~
Pressione nominale dell'acqua	0.75 MPa
Temperatura massi-ma dell'acqua	75°C

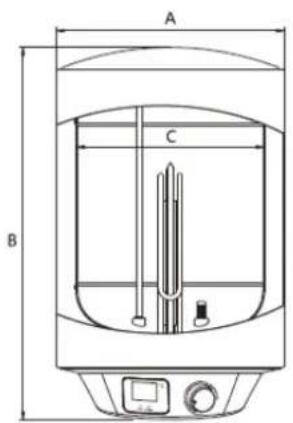

DIMENSIONI DEL PRODOTTO PER L'INSTALLAZIONE (MODALITÀ VERTICALE)

A B C

Nota: tutte le dimensioni sono espresse in mm, E: distanza da centro a centro

METODI DI INSTALLAZIONE

Nota: per l'installazione dello scaldacqua, assicurarsi di utilizzare gli accessori forniti insieme al prodotto. Il riscaldatore non può essere appeso al supporto finché non è stato confermato che è solido e affidabile. In caso contrario, il riscaldatore potrebbe staccarsi dalla parete, con conseguenti danni al riscaldatore e incidenti anche gravi. Nel determinare la posizione dei fori per i bulloni, occorre assicurarsi che vi sia uno spazio libero non inferiore a 0,2 m sul lato destro del riscaldatore. Questo può essere necessario durante la manutenzione del riscaldatore.

• Lo scaldacqua deve essere installato su una parete solida. Se la resistenza della parete non è in grado di sopportare un carico pari a due volte il peso totale dello scaldacqua riempito d'acqua, è necessario installare un supporto speciale.

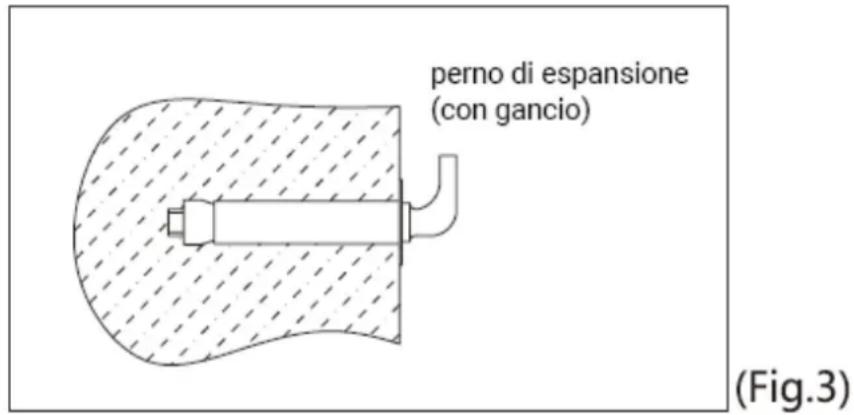

• Dopo aver scelto una posizione adeguata, determinare le posizioni dei due fori utilizzati per i tasselli a espansione con gancio. (La distanza tra i due fori è di 205 mm). Praticare due fori nella parete con la profondità e le dimensioni corrispondenti ai tasselli a espansione collegati al riscaldatore, inserire il bullone, ruotare il gancio verso l'alto, stringere i dadi per fissarlo saldamente e quindi appendere il riscaldatore d'acqua (vedere la Fig. 3).

perno di espansione (con gancio) (Fig.3)

• Installare la presa di alimentazione a parete. La presa di alimentazione deve essere a 3 poli, monofase, 230V/16A. Si consiglia di posizionare la presa sul lato destro, sopra il riscaldatore. L'altezza della presa dal suolo non deve essere inferiore a 1,8 m (vedi Fig. 4).
• Se il bagno è troppo piccolo, il riscaldatore può essere installato in un altro punto. Tuttavia, per ridurre le perdite di calore della conduttura, la posizione di installazione del riscaldatore deve essere il più vicino possibile al bagno.

COLLEGAMENTO DELLE CONDUTTURE

• La dimensione della valvolamultifunzione e del tubo di ingresso/uscita è di ½"BSP.
• Collegamento della valvola multifunzione Installare la valvola multifunzione con il riscaldatore sull'ingresso dello scaldacqua.
• Perevitare perdite durante il collegamento delle tubazioni, le guarnizioni di gomma fornite con il riscaldatore devono essere aggiunte all'estremità delle filettature. Garantire giunti a prova di perdite.

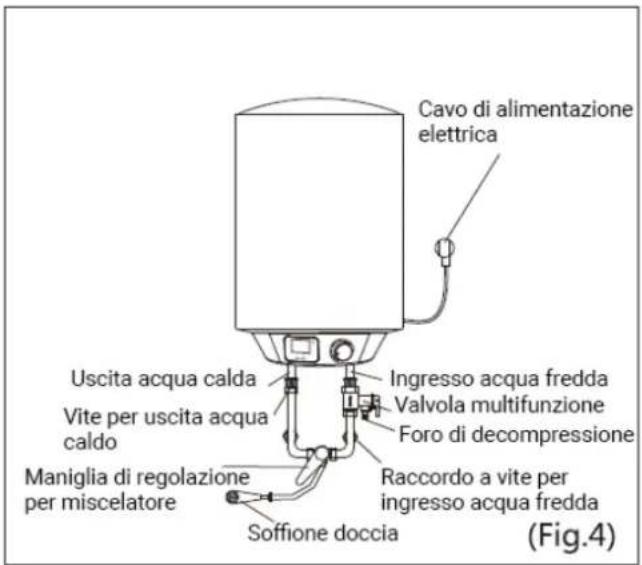

Cavo di alimentazione elettrica Uscita acqua calda Vite per uscita acqua caldo Maniglia di regolazione per miscelatore Ingresso acqua fredda Valvola multifunzione Foro di decompressione Raccordo a vite per ingresso acqua fredda Soffione doccia (Fig.4)

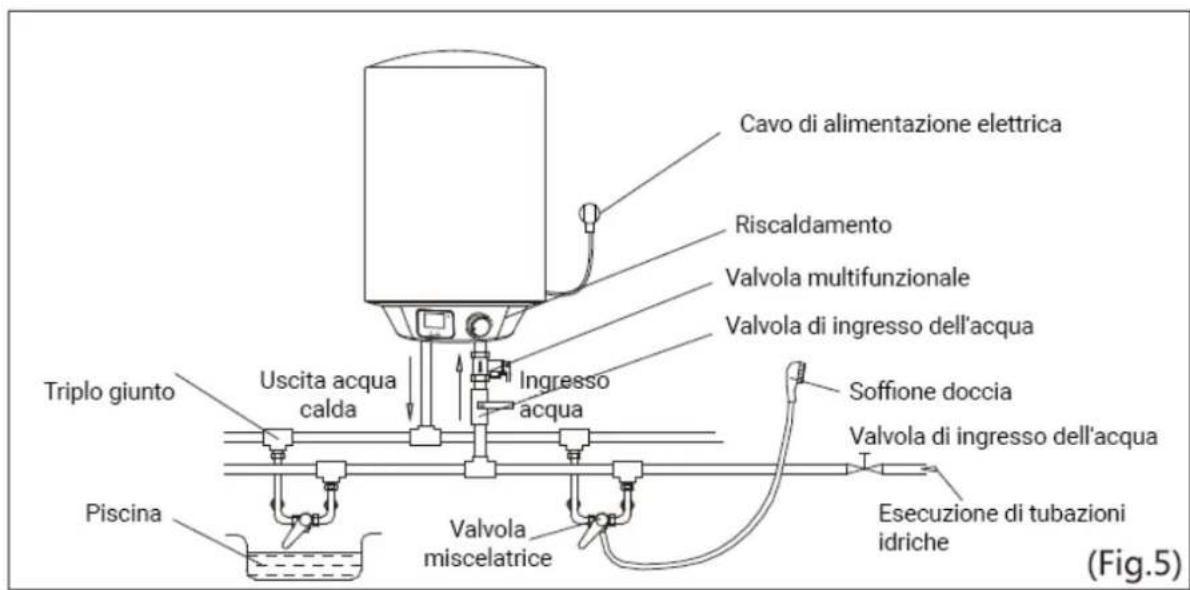

- Se l'utente desidera installare un sistema di alimentazione a più vie, fare riferimento al metodo illustrato nella Fig. 5 per il collegamento delle tubazioni.

Cavo di alimentazione elettrica Riscaldamento Valvola multifunzionale Valvola di ingresso dell'acqua Triplo giunto Uscita acqua calda Ingresso acqua Soffione doccia Valvola di ingresso dell'acqua Piscina Valvola miscelatrice Esecuzione di tubazioni idriche (Fig.5)

METODI DI INSTALLAZIONE

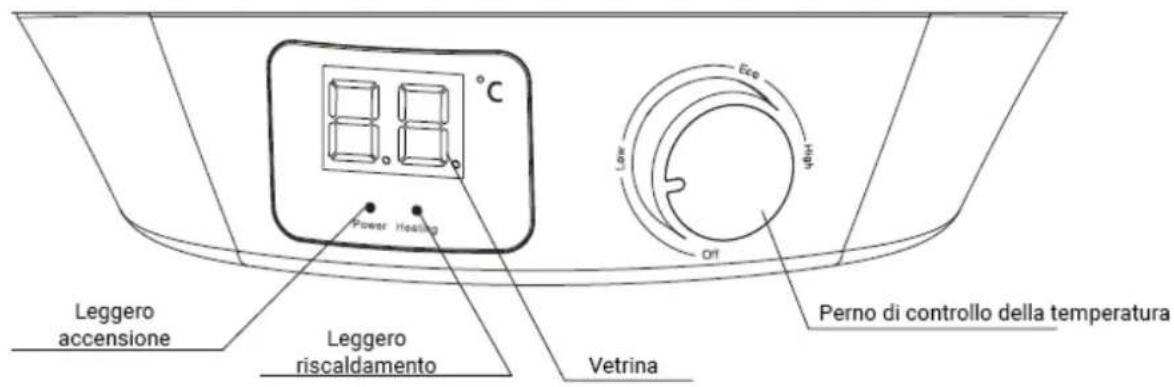

Leggero accensione Leggero riscaldamento Vetrina Power Heating °C Low Off Eco 40Hz Perno di controllo della temperatura

Illustrazione del pannello di controllo

1. Finestra di visualizzazione: Finestra di visualizzazione a 2 cifre a LED in grado di mostrare la temperatura attuale dell'acqua.
2. Spia di alimentazione: quando l'alimentazione è collegata, la luce verde è accesa; quando l'alimentazione è interrotta, la luce verde è spenta.
3. Spia del riscaldamento: quando lo scaldacqua è in fase di riscaldamento, la luce rossa è accesa; quando lo scaldacqua smette di riscaldare o è in fase di riscaldamento, la luce rossa è spenta.
4. Manopola di regolazione della temperatura: regolazione della temperatura dell'acqua.

Operazione

1. Impostazione della temperatura di riscaldamento dell'acqua: Ruotare la manopola di controllo della temperatura per regolare la temperatura di riscaldamento. L'intervallo di regolazione della temperatura è 30\~75°C. Ruotare in senso orario per ottenere una temperatura più alta, ruotare in senso antiorario per ottenere una temperatura più bassa. È meglio ruotare la manopola di controllo a temperatura elevata per ottenere più acqua calda.
2. Riscaldamento e riscaldamento: lo scaldabagno può controllare automaticamente la temperatura. Quando si riscalda alla temperatura impostata, lo scaldabagno interromperà l'alimentazione e interromperà il riscaldamento. Quando la temperatura dell'acqua scende sotto un determinato valore, lo scaldabagno si collegherà all'alimentazione e si riscalderà.
   Nota: l'acqua calda viene fornita in modalità riscaldamento/riscaldamento.
3. Arresto del riscaldamento: quando la manopola di controllo si posiziona su "spento", l'alimentazione verrà interrotta e lo scaldabagno interromperà il riscaldamento.

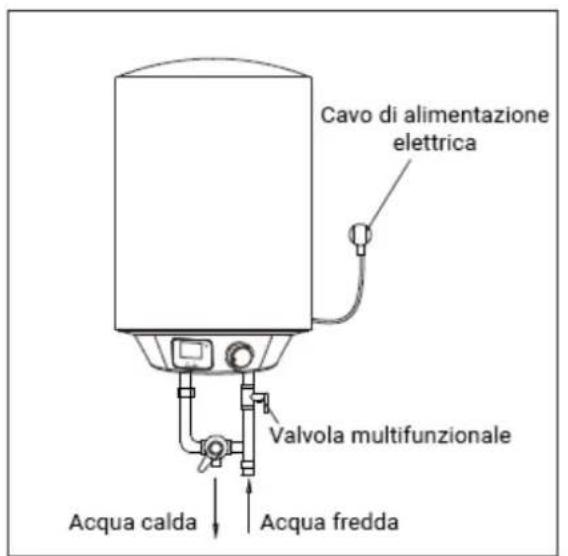

Cavo di alimentazione elettrica Valvola multifunzionale Acqua calda Acqua fredda

(Fig.6)

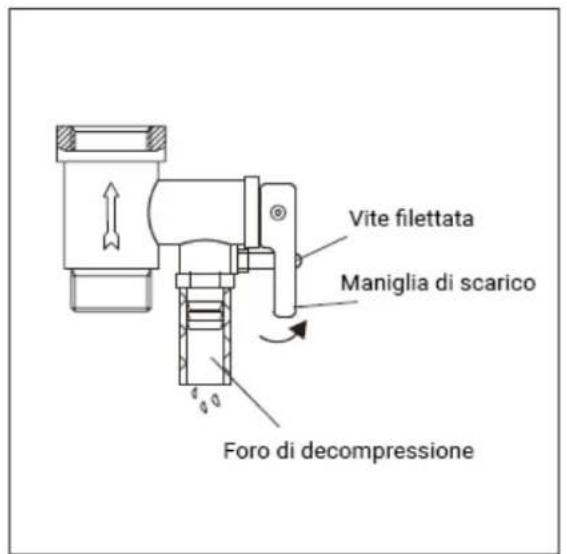

Vite filettata Maniglia di scarico Foro di decompressione

(Fig.7)

ATTENZIONE

• Durante il riscaldamento potrebbero fuoriuscire gocce d'acqua dal foro di scarico della pressione della valvola multifunzione. Questo è un fenomeno normale. Se si verifica una grande perdita d'acqua, contattare il centro assistenza clienti per la riparazione. Questo foro di scarico della pressione non deve, in nessun caso, essere bloccato, altrimenti il riscaldatore potrebbe danneggiarsi, provocando anche incidenti.
• Il tubo di drenaggio collegato al foro di scarico della pressione deve essere mantenuto in pendenza verso il basso.
• Poiché la temperatura dell'acqua all'interno del riscaldatore può raggiungere i 75°C, l'acqua calda non deve essere esposta al corpo umano durante il primo utilizzo. Regolare la temperatura dell'acqua a un livello adeguato per evitare scottature.
• Svitare la vite filettata sulla valvola di sicurezza multifunzione e sollevare la maniglia di scarico verso l'alto (vedere Fig. 7) per scaricare l'acqua dal serbatoio interno.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo agente di assistenza o da una persona qualificata per evitare pericoli.
• Questo apparecchio non è destinato all'uso da parte di persone (compresi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o con mancanza di esperienza e conoscenza, a meno che non abbiano ricevuto supervisione o istruzioni relative all'uso dell'apparecchio da una persona responsabile della loro sicurezza.

MANUTENZIONE

1. Controllare frequentemente la spina e la presa di alimentazione per assicurarsi che abbiano un contatto buono e affidabile e che siano ben collegati a terra senza causare fenomeni di surriscaldamento.
2. Se il riscaldatore non viene utilizzato per un lungo periodo, soprattutto nelle regioni con bassa temperatura atmosferica (inferiore a 0°C), l'acqua all'interno del riscaldatore deve essere scaricata. Ciò eviterà danni al riscaldatore dovuti al congelamento dell'acqua nel contenitore interno (fare riferimento alle precauzioni in questo manuale per informazioni sulle modalità di drenaggio dell'acqua dal contenitore interno).
3. Per garantire un funzionamento efficiente dello scaldabagno per un lungo periodo, si consiglia di pulire periodicamente il contenitore interno e i depositi presenti sui componenti elettrici del riscaldamento.
4. Si consiglia di esaminare i materiali di protezione dell'anodo ogni sei mesi circa. Se tutto il materiale è stato consumato, sostituirlo con il nuovo materiale.

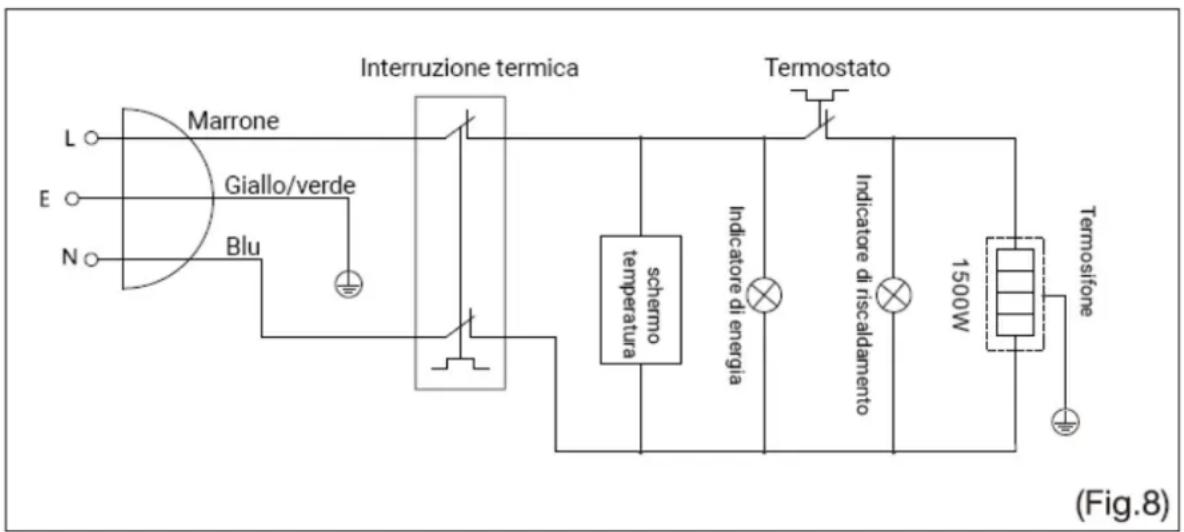

SCHEMA ELETTRICO

L E N Marrone Giallo/verde Blu Interruzione termica Termostato scermo temperatura Indicatore di energia Indicatore di riscaldamento 1500W Termosifone (Fig.8)

FALLIMENTI E TRATTAMENTI

Fallimenti Motivi	Trattamento
L'acqua non esce l'uscita dell'acqua calda	1. Il sistema di approvvigiona-mento idrico è interrotto o la pressione dell'acqua è troppo bassa	Controllare la fornitura d'acqua
	2. La valvola di ingresso de-ll'acqua non è aperta	Aprire la valvola di ingresso dell'acqua
	3. Il guasto della valvola di uscita dell'acqua	Sostituire la valvola di uscita dell'acqua
The water flowing out of the hot water outlet is cold but the heating light is on	1. L'uscita dell'acqua calda non è aperta	Aprire l'uscita dell'acqua calda
	2. La temperatura dell'acqua non è regolata	Set opportunamente ma giorato temperatura, la quantità di acqua fredda e calda viene controllata regolando la valvola miscelatrice.
	3. Il tempo di riscaldamento è troppo breve per raggiungere il valore impostato temperatura	Continuare il riscaldamento
	4. Il danno dell'elemento riscaldante elettrico	Non ci sono 1,2,3 opzioni, contattare il reparto manutenzione
The water flowing out of the hot water outlet is cold but the heating light is not on	1. Interruzione di corrente o interruttore di alimentazione in posizione off	Controllare la linea elettrica
	2. Il guasto del termostato	Non 1 opzioni, contatta il reparto manutenzione
	3. Il fallimento della termica ritagliare	Non 1 opzione, contatta il reparto manutenzione
	4. Il fallimento interno circuito	Non 1 opzione, contatta il reparto manutenzione
