MANUALE UTENTE MHKL-G 1400 EINHELL

Descrizione esplicativa:

1. Impugnatura
2. Targhetta del modello
3. Interruttore Acceso/Spento
4. Tasto bloccainterruttore Acceso/Spento
5. Vite d'aggiustaggio regolazione profondità di taglio
6. Cavo elettrico
7. Cuneo di spacco
8. Carter protettivo a pendolo
9. Vite della macchina
10. Pattino della segatrice
11. Flangia
12. Disco di taglio
13. Battuta taglio in parallelo
14. Vite di bloccaggio battuta taglio in parallelo
15. Viti di bloccaggio regolazione giunto ad angolo
16. Raccordo di aspirazione polvere
17. Impugnatura addizionale
18. Staffa di attivazione carter protettivo a pendolo
19. Chiave a foro frontale
20. Modula Laser

Si prega di leggere alla lettera le istruzioni d'utilizzo, osservando particolarmente le avvertenze sulla sicurezza. Conservate le istruzioni d'utilizzo assieme alla Segatrice circolare a mano.

Dati tecnici

Tensione di rete: 230 V - 50 Hz

Assorbimento potenza: 1400 Watt

Numero giri marcia a vuoto: 5000 min

Profondità di taglio a 0°: 64 mm

Profondità di taglio a 45°: 45 mm

Disco di taglio: 185 mm di ∅

Testa portadisco: 20 mm di ∅

Spessore disco di taglio: 2,8 mm

Livello intensità acustica: LPA 91 dB(A)

Livello potenza acustica: LWA 104 dB(A)

Vibrazione a_w : < 2

Peso: 4,3 kg

Isolamento di protezione II / ☐

Classe del laser

Lunghezza d'onda del laser 650 nm

Potenza laser ≤ 1 mW

Alimentazione di corrente del modulo laser

2x1,5 V Micro (AAA)

Campo d'applicazione

La Segatrice circolare a mano è adatta per effettuare tagli, sia rettilinei su legno e materiali affini, che su materiali sintetici.

Avvertenze sulla sicurezza

• Regolare il cuneo di spacco di modo che la distanza sulla corona dentata del disco di taglio non superi i 5 mm e che il proprio punto più basso non sia posticipata di 5 mm nei confronti della corona dentata stessa.
• Non utilizzare dischi di taglio con spacchi oppure quelli che avessero eventualmente modificato la propria forma.
  ● Non utilizzare dischi di taglio in acciaio altamente legato e per taglio rapido (acciaio HSS).
• Non devono venire utilizzati i dischi di taglio non corrispondenti ai dati tecnici specificati nelle presenti istruzioni d'utilizzo.
• Ci si deve accertare che tutte le parti mobili del carte proteggidisco della segatrice si muovino senza ostruzione alcuna.
• Ci si deve accertare che tutti i dispositivi, determinanti la copertura del disco di taglio, funzionino alla perfezione.
• Il cuneo di spacco lo si deve sempre impiegare e dovutamente regolare, eccetto nei cosiddetti tagli d'inserimento.
• Non impiegarla nelle vicinanze di vapori e liquidi inflammabili.
• Utilizzare soltanto dischi di taglio adeguatamente affiliati ed accessorio idoneo.
• Prima di effettuare lavori di modifica, di pulizia o di manutenzione, staccare innanzitutto la spina dalla presa di rete.
• Proteggete i cavi elettrici da eventuali danneggiamenti. Olio ed acidi possono danneggiare il cordone.
• Non utilizzare i dischi di taglio i di cui corpi di base sono più spessi o le di cui allicciature sono inferiori allo spessore del cuneo di spacco.
• Non staccare la spina dalla presa di rete agendo sul cordone stesso, e non portare l'apparecchio prendendolo per il cordone elettrico stesso.
• Fare eseguire eventuali riparazioni solo a personale specializzato.
• Utilizzando un tamburo avvolgicavo srotolame completamente il cavo. Sezione del cavo
  minima 1,5 mm². Valvola di sicurezza max. 16 A.
• Bloccare sufficientemente i pezzi in lavoro e non sovraccaricare elettricamente la macchina.
• Portate indumenti adatti ed occhiali protettivi, utilizzando una maschera antipolvere dovendo eseguire lavori polverosi.
• Portate un dispositivo proteggiudito che protegga le Vostre orecchie.
• Lavorando a lungo legno o materiale che provochi della polvere, collegare l'apparecchio elettrico ad un idoneo impianto aspirapolvere. (In Germania, per via della TRGS 553, vengono richiesti impianti aspirapolvere dovutamente collaudati.)

Attenzione: raggio laser

Non rivolgere lo sguardo verso il raggio laser

Classe del laser 2

Proteggete voi ed il vostro ambiente dal pericolo di infortuni, prendendo delle precauzioni adatte.

● Non guardare direttamente nel raggio laser senza occhiali protettivi.
● Non rivolgere mai lo sguardo direttamente verso il foro di uscita del raggio laser.
- Non dirigere mai il raggio laser né verso superfici riflettenti né verso persone o animali. Anche un raggio laser con potenza minima può causare delle lesioni all'occhio.
- Attenzione - se vengono usate delle procedure diverse da quelle indicate può verificarsi un'esposizione ai raggi pericolosa.
● Non aprire mai il modulo laser.
- Se la sega circolare non viene usata per un periodo piuttosto lungo è consigliabile togliere le batterie.

Lavorando con la Segatrice circolare a mano

• Tenere sempre saldamente la Segatrice circolare.
• Il carter protettivo a pendolo viene automaticamente spinto indietro dal pezzo in lavoro.
• Non impiegare forza alcuna! Procedere leggermente ed uniformemente con la Segatrice circolare.
• Il pezzo di scarto si dovrebbe trovare sul lato destro della Segatrice circolare, affinché la parte larga del favolo d'appoggio ne abbracci completamente la superficie.
• Segando seguendo una linea pretracciata, fare scorrere la Segatrice circolare lungo l'apposita scanalatura.
• Morsettare saldamente i pezzi di legno piccoli. Non tenerli con la sola mano.
• È assolutamente necessario osservare le norme di sicurezza! Portare occhiali protettivi!
• Non utilizzate dischi di taglio inoperanti oppure quelli evidenzianti spacchi o screpolature.
• Non utilizzate flange o madreflange con foro maggiore o minore a quello del rispettivo disco di taglio.
  ● Non si deve fermare il disco di taglio con la sola mano o premendovi lateralmente sullo stesso.
• Il carter protettivo a pendolo deve scorrere liberamente e, al termine di ogni fase lavorativa, si dovrà trovare nella posizione iniziale di partenza.
• Prima di utilizzare la Segatrice circolare, previo stacco della spina dalla presa di corrente, verificare il giusto funzionamento del carter protettivo.
• Prima di ogni utilizzo della macchina, accertarsi

che i dispositivi di sicurezza, quali ad es. il carter a pendolo, cuneo di spacco, flangia e dispositivi di regolazione siano regolati e fissati bene e funzionino alla perfezione.

• Potete collegare al carter protettivo un idoneo dispositivo di aspirazione polvere. Rassicurarsi che codesto dispositivo di aspirazione polvere sia sicuramente e regolamentarmente collegato.

- Segando, non si deve morsettare il mobile carter protettivo a pendolo nel carter protettivo tirato indietro.

Manutenzione

• Tenere liberi e puliti le fenditure di ventilazione sulla cassa del motore. Di tanto in quanto soffiarne via le impurità.
• In caso di eccessiva formazione di scintille, fate controllare le spazzole di carbone da una officina autorizzata.
• La sostituzione delle spazzole di carbone può avvenire soltanto da un'officina autorizzata o dal nostro Servizio Clientela.
• Tenete in Vostro apparecchio sempre pulito.
• Per pulire le parti in plastica non usare prodotti caustici.
• Avendo rilevato dei danni, potete ordinare il pezzo in questione presso il nostro Servizio Clientela, definendolo esattamente con l'ausilio del disegno in esploso e dell'elenco pezzi di ricambio qui allegati.

Ordinazione dei pezzi di ricambio

In caso di ordinazione di pezzi di ricambio è necessario indicare quanto segue:

Tipo dell'apparecchio

● Numero di articolo dell'apparecchio

- Numero di identificazione dell'apparecchio

- Numero del pezzo di ricambio richiesto

Ricambio

N.-Ric.

Interruttore

43.308.10.01.001

Spazzole di carbone di ricambio 43.308.10.01.002

1

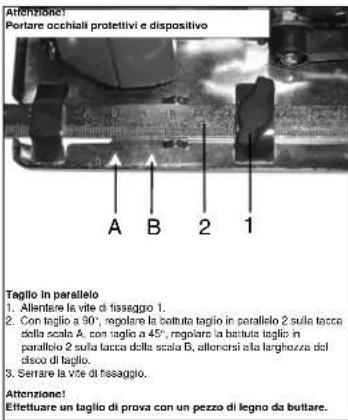

Attenzione! Portare occhiali protettivi e dispositivo A B 2 1 Taglio in parallelo 1. Allentare la vite di tissaggio 1. 2. Con taglio a 30°, regolare la battuta taglio in parallelo 2 sulla taccia della scala A, con taglio a 45°, regolare la battuta taglio in parallelo 2 sulla taccia della scala B, allonorsi alla larghezza del disco di taglio. 3. Serrare la vite di fissaggio. Attenzione! Effettuare un taglio di prova con un pezzo di legno da buttare.

Regolazione profondità di taglio

1. Allentare la vite di fissaggio 1

2. Girare all'insù il peltno della segatrice

3. Hegolare la profondita di taglio con l'ausilio della scala.

La punta dal denle deve fuonuscire di ca. 2 mm dal legno 4. Serrare la ville di fissaggio

1 1 Registraggio del pattino della segatrice (taglio obliquo) 1. Allentare le vit di fissaggio 1 2. Regolare il pattino della segatrice sulla regovazione obliqua voluta 0-45° 3. Serrare le vili di fissaggio 1

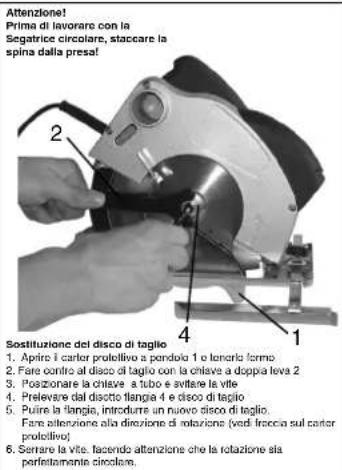

Attenzione! Prima di lavorare con la Segatrice circolare, staccare la spina dalla presa! 2 4 1 Sostituzione del disco di taglio 1. Apire il carter protellivo a pandolo 1 e tenorlo formo 2. Fare contro al disco di taglio con la chlave a doppia leva 2 3. Poszionare la chlave a tubo e svittare la vite 4. Prelevarre dal disotto flangia 4 e disco di taglio 5. Puire la flangia, introduire un nuovo disco di taglio. Fare attenzione alla direzione di rotazione (vedi fraccia sul carter protellivo) 6. Serrare la vite, facerido attenzione che la rotazione sia perfestamente circolare.

14

Accensione/Spegnimento

Accenazione: premere contemporaneamente bottone di bloccaggio 3 e tasto 4 Spegnimento: lasciare bottone di bloccaggio e tasto.

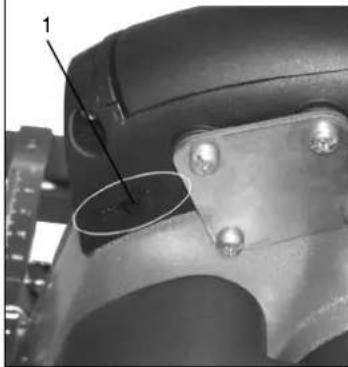

unzione laser Con l'interruttore 1 il laser può essere rispettivamente inserto a disnento.
Il laser emette un raggio sul pazzo da lavorare. Attenzione! Il raggio laser marca la linea del taglio solo per tagli a 90°.

Per l'apparazione indicato nella struktor concediamo una garanzia di 2 anni, nel caso il nostro prodotto deviuate risultare diffristos. Questa periodo di 2 anni intida con il trappasso del rischio e la pressa in consegna dell'apparacchio da parti del cliente. Le contuzioni per la validità della garanzia sono una correlta manutenzione essere e aduzioni per l'uso così come un utilizzo soperaola dal nostro apparacchio.

Naturaimente in questo periodo di 2 anni continulamo ad assumerci gli obblighi di responsabilità previsti dalla legge.

La garanda vale per il territorio della Repubblica Federale Tecesca o dei rispettivi pesse nel principale partner di distribuzione di zona a completamento delle norme di legge in vigore sul posto. Devolgersi all'addelta del servizi assensione distiti insegnato della rispettiva zona e all'indittro di assistenza clienti riportato in basse.

F GARANTIE

La ristampa o l'ulteriore riproduzione, anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazioni da parte della ISC GmbH.

⑤ Technische Änderungen vorbehalten
① Sous réserve de modifications
- Con riserva di apportare modifiche tecniche
