BEDIENUNGSANLEITUNG MHKL-G 1400 EINHELL

D Bedienungsanleitung Laser-Handkreissäge
F Mode d'emploi Scie circulaire à main a laser
① Istruzioni per l'uso della Sega circolare a mano con guida laser

7

Art.-Nr.: 43.308.16 I.-Nr.: 01015

1. Handgriff
2. Datenschild
3. Ein-Ausschalter
4. Sperrtaste für Ein-Ausschalter
5. Feststellschraube für Schnittiefeneinstellung
6. Netzkabel
7. Spaltkeil
8. Pendelschutzhaube
9. Inbusschraube
10. Sägeschuh
11. Flansch
12. Sägeblatt
13. Sageblatt
14. Parallelanschlag
15. Parallelanschlag
16. Feststellschraube für Parallelanschlag
17. Feststellschrauben für Gehrungseinstellung
18. Anschluß für Staubabsaugung
19. Zusatzhandgriff
20. Betätigungsbügel für Pendelschutzhaube
21. Stirnlochschlüssel
22. Laseraufsatz

Bitte lesen Sie die Gebrauchsanweisung genau durch und achten Sie besonders auf die Sicherheits-hinweise. Bewahren Sie die Gebrauchsanweisung zusammen mit der Handkreissäge auf.

Technische Daten:

Netzspannung: 230 V - 50 Hz

Leistungsaufnahme: 1400 Watt

Leerlaufdrehzahl: 5000 min

Schnittiefe bei 0°: 64 mm

Schnittiefe bei 45°: 45 mm

Sägeblatt 185 mm ∅

Sägeblattaufnahme: 20 mm ∅

Sägeblattdicke 2,8 mm

Schalldruckpegel LPA 91 dB(A)

Schalleistungspegel LWA 104 dB(A)

Vibration a_w <2,5 m/s

Gewicht 4,3 Kg

Schutzisoliert II / ☐

Laserklasse 2

Wellenlänge Laser 650 nm

Leistung Laser ≤ 1 mW

Stromversorgung Lasermodul 2x1,5 V Micro (AAA)

Anwendungsgebiet

Die Handkreissäge ist geeignet zum Sägen von geradlinigen Schnitten in Holz, holzähnlichen Werkstoffen und Kunststoffen.

Sicherheitshinweise:

• Der Spaltkeil ist so einzustellen, daß der Abstand zum Zahnkranz des Sägeblatts 5 mm nicht überschreitet und sein unterster Punkt nicht um mehr als 5 mm gegenüber dem Zahnkranz zurücksteht
• Rissige Sägeblätter oder solche, die ihre Form verändert haben, dürfen nicht verwendet werden.
• Sägeblätter aus hochlegiertem Schnellschnitt-Stahl (HSS Stahl) dürfen nicht verwendet werden.
• Sägeblätter, die den in dieser Gebrauchs-anweisung angegebenen Kenndaten nicht entsprechen, dürfen nicht verwendet werden.
• Es ist sicherzustellen, daß alle beweglichen Teile des Sägeblattschutzes ohne Klemmen funktionieren.
• Es ist sicherzustellen, daß alle Einrichtungen, die das Verdecken des Sägeblattes bewirken, einwandfrei arbeiten.
• Der Spaltkeil ist, außer bei den Einsatzschnitten, immer zu verwenden und richtig einzustellen.
• Nicht im Bereich von Dämpfen oder brennbaren Flüssigkeiten verwenden.
• Nur scharfe Sägeblätter und geeignetes Zubehör verwenden.
• Ziehen Sie vor allen Umbau- und Reinigungs- und Einstellarbeiten den Stecker aus der Steckdose.
  ● Schützen Sie die Netzleitung vor Beschädigungen. Öl und Säure können die Leitung beschädigen.
• Sägeblätter, deren Grundkörper dicker oder deren Schränkung kleiner als die Dicke des Spaltkeiles sind, dürfen nicht verwendet werden.
• Den Stecker nicht durch Ziehen an der Netzleitung aus der Steckdose entfernen und das Gerät nicht am Netzkabel tragen.
  ● Reparaturen sind nur durch einen Fachmann auszuführen.
• Bei Verwendung einer Kabeltrommel Leitung vollständig abrollen. Drahtquerschnitt mind. 1,5 mm². Absicherung max. 16 A
• Sichern Sie alle zu bearbeitenden Werkstücke ausreichend und überlasten Sie die Maschine nicht.
• Tragen Sie eine geeignete Kleidung und eine Schutzbrille und verwenden Sie eine Staubmaske bei stauberzeugenden Arbeiten.
• Tragen Sie zum Schutze Ihrer Ohren einen Gehörschutz!
• Bei längerem Bearbeiten von Holz oder stauber-

zeugenden Materialien, ist das Elektrowerkzeug an eine geeignete Staubabsaugung anzuschließen. (In Deutschland werden für Holzstäube aufgrund der TRGS 553 geprüfte Absaugeinrichtungen gefordert.

Achtung: Laserstrahlung Nicht in den Strahl blicken Laserklasse 2

Schützen Sie sich und Ihre Umwelt durch geeignete Vorsichtsmaßnahmen vor Unfallgefahren.

• Nicht direkt mit ungeschützten Auge in den Laserstrahl blicken.
• Niemals direkt in den Strahlengang blicken.
• Den Laserstrahl nie auf reflektierende Flächen und Personen oder Tiere richten. Auch ein Laserstrahl mit geringer Leistung kann Schäden am Auge verursachen.
• Vorsicht - wenn andere als die hier angegebenen Verfahrensweisen ausgeführt werden, kann dies zu einer gefährlichen Strahlungsexposition führen.
  ● Lasermodul niemals öffnen
• Wenn das Lasermodul längere Zeit nicht benutzt wird, sollten die Batterien entfernt werden.

Arbeiten mit der Handkreissäge

• Kreissäge stets mit festem Griff halten.
  ● Die Pendelschutzhaube wird vom Werkstück automatisch zurückgeschoben.
• Keine Gewalt anwenden! Mit der Kreissäge leicht und gleichmäßig vorrücken.
• Das Abfallstück sollte sich auf der rechten Seite der Kreissäge befinden, damit der breite Teil des Auflagetisches auf seiner ganzen Fläche aufliegt
• Wenn nach vorgezeichneter Linie gesägt wird, Kreissäge an der entsprechenden Kerbe entlangführen.

- Kleine Holzteile vor der Bearbeitung fest einspannen. Nie mit der Hand festhalten.

- Sicherheitsvorschriften unbedingt beachten! Schutzbrille tragen!

● Verwenden Sie keine defekten Sägeblätter oder solche, welche Risse und Sprünge aufweisen.

- Verwenden Sie keine Flansche/Flanschmuttern, deren Bohrung größer oder kleiner ist als diejenige des Sägeblattes.

- Das Sägeblatt darf nicht von Hand oder durch seit-

lichen Druck auf das Sägeblatt gebremst werden.

- Der Pendelschutz darf nicht verklemmen und muß sich nach abgeschlossenem Arbeitsgang wieder in der Ausgangsposition befinden.

- Vor der Verwendung der Kreissäge bei herausgezogenem Netzstecker die Funktion des Pendelschutzes prüfen.

- Vergewissern Sie sich vor jedem Einsatz der Maschine, daß die Sicherheitseinrichtungen wie Pendelschutz, Spaltkeil, Flansche und Verstell-einrichtungen funktionieren bzw. richtig eingestellt und festgestellt sind.

- An der Schutzhaube können Sie eine geeignete Staubabsaugung anschließen. Stellen Sie sicher, daß die Staubabsaugung sicher und ordnungsgemäß angeschlossen ist.

● Die bewegliche Pendelschutzhaube darf zum Sägen nicht in der zurückgezogenen Schutzhaube festgeklemmt werden.

- Sägeblätter, deren Grundkörper dicker oder deren Schränkung kleiner als die Dicke des Spaltkeiles ist, dürfen nicht verwendet werden.

Wartung

• Die Lüftungsschlitze am Motorgehäuse frei und sauber halten. Von Zeit zu Zeit Schlitze ausblasen.
• Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Fachwerkstätte überprüfen.
• Abgenützte Kohlebürsten dürfen nur von einer Fachwerkstätte oder unserem Kundendienst ausgewechselt werden.
  ● Halten Sie Ihr Gerät immer sauber.
• Benutzen Sie zur Reinigung des Kunststoffes keine ätzenden Mittel.

Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:

● Typ des Gerätes

- Artikelnummer des Gerätes

● Ident-Nummer des Gerätes

● Ersatzteilnummer des erforderlichen Ersatzteils

Ersatzteil ET-Nr.

Schalter 43.308.10.01.001

Ersatzkohlen 43.308.10.01.002

D

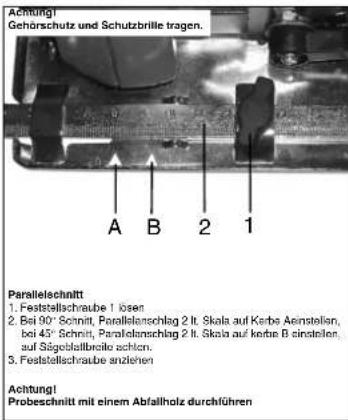

Achmung! Gehörschutz und Schutzbrille tragen. A B 2 1 Parallelschnitt 1. Feststellschraube 1 ösen 2. bei 90° Schnitt, Parallelanschlag 2 lt. Skala auf Kerbe Aestellen, bei 45° Schnitt, Parallelanschlag 2 lt. Skala auf kerbe B einstellen, auf Sägoballbreile achten. 3. Feststellschraube anziehen Achtung! Probeschnitt mit einem Abfallholz durchführen

Schnittlefe einstellen

1. Feststellschraube 1 lboen
2. Sageschuh nach unten schwerken
3. Schnittele nach Skala einstellen.
   Zahnspitze muß ca. 2 mm aus dem Holz herausragen.
4. Feststellschraube anziehen

Sageschuh verstellen (Schrägschnitt) 1. Die Feststellschrauben 1 lösen 2. Sageschuh auf gewünschte Gradzahl einstellen 0-45° 3. Feststellschrauben 1 fest anzichen

Achtung!

Vor allen Arbeiten an der Kreissäge Netzstecker ziehen!

1. Pendelschutznaube 1 öffnen und festhalten
2. Mit Stirnlochschlüssel 2 des Sägeblatt gegenhalten
3. Inbusschraube lösen
4. Flansch 4 und Sägsblatt nach unten entnehmen
5. Flansch reinigen, heues Sageblatt einsetzen.
   Auf Laumichung achten (siehe Pfeil auf der Schutznahme)
6. Schraube anziehen, auf Rundlauf achten

D

Ein-Ausschalten
Einschallen: Sperrknopf 3 und Taste 4 gleichzeitig drücken Ausschalten: Sperrknopf und Taste loslassen

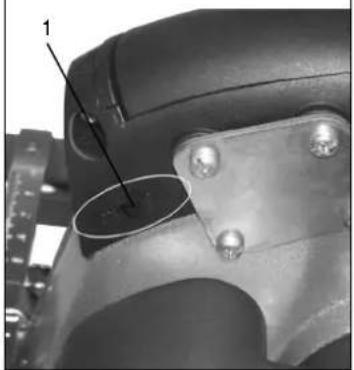

Laser-Funktion
Mill den Schaller 1 kann der Laser Ein- bzw. Ausgeschaltet worden. Der Laser wirft einen Strahl auf das Werkstück. Achtung! Der Laserstrahl markiert nur den Schnittverlauf bei 90° Schnitten.

Konformitätserklärung

D erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel
GB declares conformity with the EU Directive and standards marked below for the article
(F) déclare la conformité suivante selon la
directive CE et les normes concernant l'article
NL verklaart de volgende conformiteit in overeenstemming met de EU-richtlijn en normen voor het artikel
● declara la siguiente conformidad a tenor de la directiva y normas de la UE para el artículo
P declara a seguinte conformidade de acordo com a directiva CE e normas para o artigo
förklarar följande överensstämmelse enl. EU-direktiv och standarder för artikel
ilmoittaa seuraavaa Euroopan unionin direktiivien ja normien mukaista yhdenmukaisuutta tuotteelle
N erklærer herved følgende samsvar med EU-direktiv og standarder for artikel
RUS заявляет о соответствии товара следующим директивам и норма
① izjavljuje sljedeću uskladjenost s odredbama i normama EU za artikl.
® declara urmatoarea conformitate cu linla directoare CE și normele valabile pentru articolul.

Laser-Handkreissäge MHKL-G 1400

98/37/EG

87/404/EWG

73/23/EWG_93/68/EEC

R&TTED 1999/5/EG

97/23/EG

2000/14/EG:

89/336/EWG_93/68/EEC

95/54/EG:

90/396/EWG

2002/88/EG:

89/686/EWG

EN 55014-1; EN 55014-2; EN 61000-3-2; EN 60555-3; EN 50144-1; EN 50144-2-5; EN 60950; EN 60825-1; EN 60825-1/A11; EN 50081-1; EN 50082-2

Landau'lsar, den 14.02.2005

Brunhölzl

Leiter Produkt-Management

Produkt-Management

Art.-Nr.: 43.308.16 I.-Nr.: 01015 Archivierung: 4330810-47-4141800-E

GARANTIEURKUNDE

Auf das in der Anleitung bezeichnete Gerät geben wir 2 Jahre Garantie, für den Fall, dass unser Produkt mangelhalt soll solle. Die 2-Jahres-Frist beginnt mit dem Gefahrenäußerung oder der Übermanne des Gerätes durch den Kunden, Vorlussetzung für die Geltendmachung der Garantie ist eine ordnungsgemäße Wartung entsprechend der Bedienungsanleitung sowie die bestimmungsgemäße Berutzung unseres Gerätes.

Selbstverständlich bleiben Ihnen die gesetzlichen Gewährleistungsrechte innerhalb dieser 2 Jahre erhalten. Die Garantie gilt für den Bereich der Bundesrepublik Deutschland oder der jeweiligen Länder des regionalen Hauptvertriebspartners als Ergänzung der lokal gültigen gesetzlichen Vorschriften. Bitte beachtten Sie Ihren Ansprachpartner des regional zuständigen Kundenclenstes oder die unten aufgeführte Serviceadresse.
