MANUALE UTENTE CMS 503ICT BM TANNOY

Attenzione I terminali contrassognati da questo symbolo conduzione una corrente clottica di magnitudine sufficiente a costitaine un rischio di scusa elettrica. Utilizzare solo cari per altopartanti professionali di alta qualità con jacks bilanziati da 6,35mm. o connectori con bilanzo a rotazione. Tutte le altre installarici a modifiche desono essere eseguite esclusivamente da personale qualificato.

Attenzione Questa simbole, nonunque spara, averte della presenza di una tensione periodosa non isolata all'interno dello chasso, tensione che può essere sufficiente per costituire un rischio di scossa elettrica.

Attenzione Questo simbola, ovunque appara, segnala importanti istruzioni operative e di manutenzione nella documentazione allegata. Si invita a leggere il manuale.

Attenzione Per ridurre il rischio di scosse elettriche, non rimosvere il coperchio superiore (o la sezione posteriore), all'interno non ci sono parti riparabili dall'utente. Per la manutenzione rivogersì a personale qualificato.

Attenzione Per ridurre il rischio di incendi o scuose elettriche, non capore questo appartecchio a pioggia e umidità. L'appurecchio non deve essere esposto a guocicolo u schizi di liquidi e nessun oggetto conteniente liquidi, come vast, deve essere callocato sull'appurecchio

Attenzione Queste istruzioni di servizio sono destinate esclusivamente a personale qualificato. Per ridurre il rischio di stasse elettriche non eseguire interventi di manutenzione diversi da quelli contenuti nel manuale di istruzioni. Le riparazioni devono essere eseguite da personale di assistenza qualificato.

1. Leggere queste struzioni.
2. Conservare queste struzioni.
3. Prestare attenzione a tutti gli avoli.
4. Applicare tutte le struzioni.
5. Non utilizzare questo dispositivo vicino l'acqua.
6. Pulire esclusivamente con un panno asolutta.
7. Non bloccare le aperture di ventilazione. Installare in conformità con le istruzione del produttore.

8. Non installare vicino a fondi di calore come radiatori, termorogelatori, sufe e altri approchisti indiusi amplificatiati che produttore calori.

9. Non escludere la sicurezza fornita dalla spina polarizzata o con messa a terra. Una spina polarizzata ha due lame, una più larga dell'altra. Una spina con messa a terra ha due lame e un terzo polo di messa a terra. La lama larga o il terzo polo sono forniti per la una stra sicurezza. Se la spina fornita non si aciatta alla presa, consultare un elettricista per la sostuzione della presa obsoleta.

10. Protoqgere il cavo di alimentazione dal calpestto o essere schiaccinto in particolare alle spine, prese di corrente e il punto in cui esce dall apparecchio.

11. Utilizzare esclusivamente dispositivi/accessori specifici dal produttore.

1. Utilizzare solo carrell, supporti, treppledi, stalle o tavoli indicati dal produttore o venduti con l'organischie. Utilizzando

un canello, prestare attenzione quando si sposta la combinazione

carrellu/appurecchio per esitare lesioni durute al ribaltamento.

1. Solegare questo approchio durante i temporali o se non è utilizzato per lunchi periodi di tempo.

2. Per tutte le riparazioni risigeni a personale qualificato. La manutenzione è necessaria quando l'apparecchio è daregggato in qualsiasi modo, come demneggiamento del caso di alimentazione o della spina, versamento di liquido o oggetti caduto nell'apparecchio, se l'apparecchio è stato esposto a pioggia o umidità, se non funziona normalmente o e raduto.

3. L'appreschio deve essere collegato a una presa di corrente elettrica con messa a terra di protezione.

4. Se la spina o una presa del dispositivo è utilizzata come dispositivo di disconnessione, deve essere facilmente utilizzabile.

1. Smalltimento corretto di questo prodotto questo simbola indica che questo dispostiva non deve essere smaltito insieme ai rifiuti domestici, secondo la Direttiva RAEE (2012/19/IE) e la notra legislazione

nominale. Questo prodotto deve essere portato in un contro di raccolta ruttizzato per il ricidaggio di rifiuti di apparecchiione elettroniche ed elettroniche (RAFE). La sua gestione di quinta tipo di rifiuti potrebbe avere un possibile imparto negativo sull'ambiente e sulla salute umaria a causa di sostanze potenziummente pericolose che sono generalmente associate alle approchestrature elettroniche ed elettroniche. Relle stesso tempo la vestra callostrazione al corrento smullimento di questo produtio contributa all'utilizzo efficiente delle torose naturali. Per utiltoni informazioni su dove è possibile trasportare le approchestruation per il ricidaggio di rifiuto o contattu- l'ufficio comunarie locale ai servision di raccolta dei rifioni domestici.

1. Non installare in uno spazio restretto, come in una libreria o in una struttura simile.

2. Non collocare sul dispositivo fonti di flanne libere, come candele accese.

3. Per lo smaltimento delle batterie, tenere in considerazione gli aspetti ambientali. Le batterie devono essere smaltte in un punto di raccolta delle batterie esauste.

4. Questo appurecchiò pali essere inato in climi tropicali e temperati litro a 45°C.

DISCLAIMER LEGALE

Music Tribe non si assume alcuna responsabilità per eventuali danni che possono essere subti da chunque si affili in tutto in parte a qualsisi descrizione, fotologica o dichiarazione contenuta qui. Specifiche tehniche, aspetti e altre informazioni sono soggetti a modifiche senza preavisa. Tutti marchi sono di proprietà dei ingredini i ciclari. Vidas, Klink Teknik, Lab Gruppen, Lake Tamney, Turbosound, TCE Electronic, TCE Helicon, Behringer, Buqera, Astro Microphones e Coaudio sono marchi e marche registrati di Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Tutti diritti riservati.

GARANZIA LIMITATA

Per i termini e le condizioni di garancia applicabile e le informazioni aggiuntive relative alla garancia limitata di Music Tribe, consultare online i dettagi completi su community.musictribe.com/pages/support warranty.

8 CMS 3.0 Series Quick Start Guide 9

Grazie per aver acquistato questo prodotto del sistema di monitor da soffitto Tannoy. Progettata sia per materiale vocale che per programmi musicali, la gamma Tannoy CMS offre un'eccezionale qualità sonora e affidabilità a lungo termine in tutte le applicazioni di montaggio a soffitto. La serie CMS 3.0 DC presenta nuovi driver Dual Concentrici da 16 ohm per prestazioni migliorate e durata prolungata.

Disimballaggio

Ogni prodotto Tannoy viene attentamente ispezionato prima della spedizione. Dopo il disimballaggio, ispezionare il prodotto per assicurarsi che non si siano verificati danni durante il trasporto. Kell'improbabile caso di danni, avisare il proprio rivenditore e conservare tutto il materiale di spedizione poiché il rivenditore potrebbe richiedere la spedizione di ritorno.

Tuttiti diffusori CMS vengono spediti in coppia e forniti di serie con i seguenti accessori: anello a C, kit ponte per piastrelle, sagoma ritagliata e mascherina per pittura. Un anello di gesso (langoi) è disponibile come accessorio opzionale.

Avvisi sulla sicurezza

Alcioni codici di costruzione regionali richiedono l'uso di un metodo secondario di fissaggio degli altoparlanti nel soffitto per fornire la sicurezza di un supporto di riserva. È necessaria allegare una linea di supporto secondaria dai circuito di sicurezza sul retro del prodotto a un punto di origine sul soffitto. Per i modelli PI, la linea di supporto secondaria deve essere fissata dalla parte posteriore del telaio del driver a un punto di origine sul soffitto. Si prega di consultare i codici di costruzione pertinenti nella propria regione.
Quando si utilizza un driver di alimentazione per installare il prodotto, è essenziale utilizzare le impostazioni del livello di coppia corette per evitare un seraggio eccesso e danni al materiale del solfitto o ai morsetti. Impostazione della coppia consigliata: 1,5 Nm
Tannoy non sarà ritenuta responsabile per eventuali danni causati dall'installazione impropria di questi altoparlanti.
II CMS 603 ICT LS E UL-148D, categoria WWW, per Iuso con sistemi supervisionati non DC.
Avviso sulla sicurezza elettrica: per la conformità allo standard UL-1480, è necessario un condotto flessibile rivestito di metallo (BX) per il collegamento alla morsettiera per una corretta mossa a terra.
Per rispettare le normative III, il backran PI deve essere sempre utilizzato con i modelli CMS PI.

NOTUS DREVIEW

Identificazione delle caratteristiche del prodotto

KOTA IMPORTANTE: i disegni per diascun altoparlante di seguito sono generi e si applicano ai tipi di altoparlanti specificati. Alcune varazioni saranno evidenti in alcuni modelli, ma le differenze non sono critiche ai fini dell'installazione, ad eccezione di quanto indicato.

Blind Mount

I modelli con montaggio dieso vengono forniti con un backran preinstallato. Quanto sopra si applica a tutti i modelli e anche a tutti gli altri che NON hanno il suffisso "PI".

Preinstallare

Viene mostrata un'unità di preinstallazione (PI) senza il backcan di preinstallazione opzionale.

Preinstallare backcan

Backcan di preinstallazione (PI) opzionale per i modelli PI.

NOTA: i modeli CMS 603DC / ICT PI e CMS 803DC hanno il trasformatore pre-collegato all'interno del backcan. Il CMS 503DC / ICT PI ha il trasformatore pre-collegato al gruppo altoparlante.

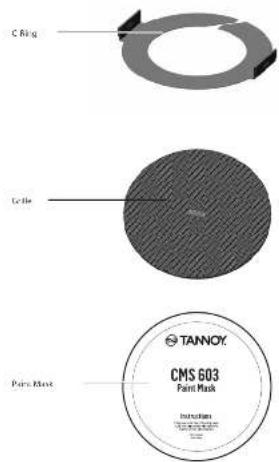

Accessori

Accessori Standard

C Ring Cell Paint Mask TANNOY CMS 603 Paint Mask

Accessori Opzionali

Guida all'installazione per controsoffitti sospesi

1. Rimuovere il pannello del controsoffitto dal telaio e posizionarlo su una superficie piana. Posizionare la sagoma ritagliata (con retro autodesivo) sulla piastrella. (Fig. 1)
2. Ritagliare il foro nel pannello del contrasolfitto utilizzando una sega a tazza seguendo la linea tratteggiata indicata sulla dima (Fig.2)
3. Positonare il C-Ring e il ponte di piastrelle sulla parte superiore del pannello del soffitto, allmeando il C-Ring sul forso e avvitare il C-Ring al ponte di piastrelle utilizzando i fissaggi forniti. (Fig.3)
4. Val al capitolo "Cablaggio e configurazione".
5. Far scorere il gruppo attopardante attraverso il foro. Quotare le viti (indicate con "Screw Fox") in senso orario sulla parte anteriore dell'altopardante per estiendere le alette di montaggio. Serrare le viti fino a ottenere una presa salda. JKOTA: le viti hanno una testa Pozizivri: si consiglia l'uso di un driver Pozizivri. Se si utilizza un driver di alimentazione, Tammy consiglia una copia di seraggio di 1,5Nm. (Fig. 4) NON STRINGERE ECESSIVAMENTE!
6. Attaccare la sicura in nylon ai ganci sul defiettore anterlore prima di attaccare la griglia presentandela agli altoparlanti e permettendo ai magneti di tirada in posizione (Fig.5). [Con CMS 4030Ce / ICTe, la griglia è già montata sul prodotto.]

NOTA SULL'INSTALLAZIONE DI CMS 403DCE / ICTe:

Prima di serrare le viti al punto 5, ruotare l'altoparlante nella direzione desiderata. Quando le viti sono serrate, l'altoparlante si bloccherà in posizione. Sostituire li divestimento antenore per nascondere le viti di montaggio.

1

18J

Fig.3

154

§3

Guida all'installazione per soffitti in cartongesso (cartongesso)

1. Posizionare la sagoma ritagliata (con retro autoadesivo) sul soffitto. (Fig. 1)
2. Ritagliare il foro nel soffitto utilizzando una sega a disco seguendo la linea tratteggiata indicata sul modello, quindi far scorrere l'anello a C nel soffitto, allineandore al foro ritagliato. (Fig.2)
3. Vai al capitolo "Cablaggio e configurazione", quindi torna al punto 4 di seguito
4. Far somere il gruppo altoparlante attraverso il foro. Buotare le viti (indicate con "Screw Fix") in sonso orario sulla parte anteriore dell'alluparlante per esendere le alette di montaggio. Serrare le viti fino a ottenere una presa salsa. (NOIA: le viti hanno una testa Pozitire; si consiglia l'uso di un driver Pozitire). Se si utilizza un driver di alimentazione, Tanney consiglia una coppi di serroggio di 1,5 flm. (Fig. 3) NON STRINGERE ECCESSIVAMENTEI
5. Attaccare la sicura in nylon al qanci sul delleftore anteriore prima di attaccare la griglia presentando a gli altoparanti e permettendo ai magneti di traria in posizione (Fig.4). (Con CMS 403DCe / ICTe, la griglia è già monista sul prodotto.)

NOTA SULL'INSTALLAZIONE DI CMS 4030Ce / ICTe:

Prima di serrare le viti al punto 4. ruotare l'altoparlante nella direzione desiderata. Quando le viti sono serrate, l'altoparlante si bloccherà in posizione. Sostituire il rivestimento anteriore per nascondere le viti di montaggio.

Fig.1

图2

16p.

Fig.3

Guida all'installazione per anello in gesso opzionale

Una staffa ad anello in gesso (fango) opzionale è disponibile presso Tannoy. Questa staffa è progettata per essere preinstallata in controsoffetti non sospesi di nuova costruzione.

1. Inchioda o avvita l'anello di gesso ai travetti. (Fig. 1)

[5]

1. Posare il cablaggio del diffusore nel punto in cui verrà montato il diffusore e completare i lavori di intonacatura sul solfitto. (Fig.2)
2. Vai al capitolo "Cablaggio e configurazioni", quindi torna al punto 4 di seguito.

(π)

1. Far scorere il gruppo altoparlante attraverso il loro. Rovare le viti sindicate con "Scrow Fix" in senso orario sulla parte anteriore dell'atoparlante per estendere le alerte di montaggio. Serrare le viti fino a attemere una presa salida. (Note: le viti hanno una testa PozOrixy; si consiglia l'uso di un driver PozOrixy). Se si utilizza un driver di alimentazione, Tennoy consiglia una copie di serraggio di 1,5 Nm. (Fig.3) NON STRINGERE ECESSIVAMENTE!

Fig3

1. Altuaccare la sicuna in myon ai ganei sul de flettore anteriore prima di attaccare la griglia presentandola agli altoparlanti e permettendo al magneti di tirata in posizione (Fig. 4). (Con CMS 4030Ce r/ICI e, la griglia è gla montata sul prodotto.)

Fig.4

NOTA SULL'INSTALLAZIONE DI CMS 403DCe / ICTe:

Prima di serrare le viti al punto 4, ruotare l'altoparlante nella direzione desiderata. Quando le viti sono serrate, l'altoparlante si bloccherà in posizione. Sostiture il divestimento antenore per nascondere le viti di montaggio.

Guida all'installazione per backcan pre-installazione opzionale (solo modelli PI)

Un backcan di preinstallazione opzionale è disponibile per tutti i modelli di preinstallazione [PI]. Il backcan è progettato per la preinstallazione in controsatitli non sospesi di nuova costruzione.
NOTA: i modelli CMS 603DC / ICT e CMS 803DC hanno il trasformatore pre-collegato all'interno del backcan; i modelli CMS 503DC / ICT hanno il trasformatore pre-collegato al gruppo altoparlante.

1. Fissare il backcan a un punto di fissaggio sicuro e protetto. Questo può essere fatto in diversi modi: METODO 1: Fissare il backcan a un punto di fissaggio sicuro utilizzando fissaggi adeguati con i 4 loni di fissaggio previsti sul backcan PL (Fig. 1)

Fig.1

METODO 2: Fissare il backcan a un punto di fissaggio sicuro e protetto utilizzando fissaggi adeguati con le singlie fiessibili fissate al backcan PI. (Fig.2)

Fig2

METODO 3:

un. Attaccare il backcan PI all'anello di pre-montaggio opzionale (anello in gesso) utilizzando i fissaggi forniti con l'anello di pre-montaggio. (Fig.3)

图2

b. Quindi, fissare le all dell'anello di pre-montaggio a un punto di fissaggio sicuro e protetto utilizzando fissaggi adeguati. (Fig. 4)

图4

Per favore, voltati

Guida all'installazione per backcan pre-installazione opzionale (solo modelli PI)

1. Colleqare il condotto al backran installato. Questo può essere fatto in due modi

METODO 1. È possibile utilizzare il morsetto sul retro del backcan di preinstallatione. Il prodotto accerta un connettore a compressione con una dimensione della fiettatura fino a 22 mm: per rimuovere il morsetto del cavo, svitare semplicemente la rondella fiettata (sotto il coperchio del cablaggio) che tiene in posizione il morsetto del cavo e sostituirlo con un connettore a pressione del condotto. (Fig.5)

METODO 2: È possibile utilizzare uno qualsiasi dei tre punti di sfondamento ai lati del backan PI (diametro 19 mm, 22 mm o 28 mm). (Fig.6)

1. Se il condotto non viene scelto come metodo di cablaggio, far passare un cavo per antogaranti approvato alla scatola installata. Terminare nel morsetto del cavo montato in alto o con un connettore del cavo approvato in uno dei tre punti di espulsione ai lati del backan Pi.

2. Praticare un foro nella posizione corretta nel soffitto utilizzando una sega a disco. Postzionare il backan di preinstallazione sul foro. (Fig.7)

S. Val al cap tolo 'Cableggio e configurazione', quindi torna al punto 5 di segurto.

1. Far scontere il gruppo al toparifante attraverso il foro. Bustare le viti (indicate con "Screw Fix") in senso orario sulla parte antecione dell'alloquanfante per estendere le slette di montaggio. Serrare le viti l'uso a attiene una presa sala. [NOLA: le viti hanno una testa Pazitiny, si consigita L'uso di un driver Postiny. Se utilizzare un driver di alimentazione. Tannoy consigita una coppa di serroggio di 1,5 km. (Fig.8). NON STRINGERE ECESSIVAMENTE!

2. Attaccare la skoura in nylon al gandi sul deflettore anteriore prima di attaccare la griglia presentandola agli altoparlanti e consentendo ai magneti di tiraria in posizione. (Fig.9)

Cablaggio e configurazione

1. Aprire il coperchio del cablaggio (se applicabile) e individuare la spina e la presa del connettore di tipo Euro sul retro dell'altoparlante. (Fig. 1)

2. Per il collegamento a un amplificatore, utilizzare i pin 1 e 2 (Fig.2):

• Il pin 1 è positivo

- Il pin 2 è negativo

Per il collegamento ad altoparlanti aggiuntivi in una linea distribuita, i pin 3 e 4 sono in parallelo dove: • Il pin 3 è negativo

• Il pin 4 è positivo

1. Chiudere il coperchio del cablaggio e serrare entrambe le viti sul serracavo (se applicabile).

2. Utilizzare l'interruttore rotante sulla parte anteriore dell'unità per selezionare la modalità a bassa impedenza (LoZ) o ad alta impedenza (70 V o 100 V) per applicazioni distribuite.

L'ALTOPARLANTE VIENE FORNITO IN MODALITÀ A BASSA IMPEDENZA. NON COLLEGARE MAI L'ALTOPARLANTE A UN AMPLIFICATORE DA 70/100 VOLT MENTRE È IMPEDITO A BASSA IMPEDENZA.

I modelli CMS 403DCe / ICTe e CMS 503DC / ICT (tutte le varianti) utilizzano un trasformatore da 30 W. Nette applicazioni a linea distribuita, il trasformatore può essere alimentato a 30 W, 15 W e 7,5 W, con una presa aggiuntiva da 3,75 W per i sistemi di linea a 70 V. [Fig.3]

I modelli CMS 603DC / ICT e CMS 803DC (tutte le varianti) utilizzano un trasformatore da 60 W. Nelle applicazioni a linea distribuita, il trasformatore può essere collegato a 60 W, 30 W e 15 W, con una presa aggiuntiva da 7,5 W peri sistemi di linea a 70 V. (Fig.4)

F4

192

Fig.1

Fig.4

Pittura

Se lo si desidera, la qripia e il parcello dell'lettore possono essere verniciati per abbinarsi all'aredamento circostante.

Dipingere il deflettore:

• Mascherare accuratamente il gruppo driver utilizzando la maschera di vernice fornita per garantire che la vernice non venga a contatto con il come e la cornice del rullo.
• Applicare diversi strati sottili di vernice: questo fornirà una finitura migliore rispetto a uno strato eccessivamente spesso.
  Vemicistura della griglia:
• Rimuovere con attenzione il panno della griglia acusticamente trasparente dal retro della griglia.
• Dipingi la griglia e poi sostituisci il tessuto della griglia: diversi strati settili di vernice forniranno una finitura migliore di uno strato eccessivamente spesso.
• Riattaccare il panno della griglia alla griglia su tutta l'area utilizzando un adesivo spray leqqero per evitare risonanze udibili.

Invoering

Dimensione del maglio del 1010. 295 mm

Hälsskuren storjek: 295 mm

Fornamento do recorte del forso: 253 mm Dimensione del riscello del forso: 252 mm

Dimensione del rispetto del forso: 187 mm
