MANUALE UTENTE PMK 5 IW TANNOY

Attenzione I terminali contrassognati da questo symbolo conduzione una corrente elettrica di magnitudine sufficiente a costitaine un rischio di scuosa electrica. Utilizzare solo cari per altoportanti professionali di alta qualità con jack bilanzianti da 6,35mm. o connectori con bilozco a motazione. Tutte le altre installarici a modifiche desveno essere esguite esclusivamente da personale qualificato.

Attenzione Questa simbole, nonunque spara, averte della presenza di una tensione periodosa non isolata all'interno dello chasso, tensione che può essere sufficiente per costituire un rischio di scossa elettrica.

Attenzione Questa simbalo, ovunque appara, segnala importanti istruzioni operative e di manutenzione nella documentazione allegata. Si invita a leggere il manuale.

Attenzione Per ridurre il rischio di scosse elettriche, non rimovare il sopercini superiore (o la sezione pastenire), all'interno non ci sono parti riparabili dall'utente. Per la manutenzione rivolgarsi a personale qualificato.

Attenzione Per ridurre il rischio di incendi o scuose elettriche, non capore questo appartecchio a piugga e umidità. L'appurecchio non deve essere esposto a guocicolo u schizi di liquidi e nessun oggetto conteniente liquidi, come vast, deve essere callocato sull'appurecchio

Attenzione Queste istruzioni di servizio sono destinate esclusivamente a personale qualificato. Per ridurre il rischio di stasse elettriche non eseguire interventi di manutenzione diversi da quelli contenuti nel manuale di istruzioni. Le riparizioni desmo essere eseguite da personale di assistenza qualificato.

1. Leggere queste struzioni.
2. Conservare queste struzioni.
3. Prestare attenzione a tutti gli avoli.
4. Applicare tutte le struzioni.
5. Non utilizzare questo dispositivo vicino l'acqua.
6. Pulire esclusivamente con un parma asolutta.
7. Non bloccare le aperture di ventilazione. Installare in conformità con le istanei del produttore.

8. Non installare vicino a fonti di calore come radiatori, termologatori, sfute e altri apparecchi indiusi amplificatianti che produzione colori.

9. Non escludere la sicurezza fornita dalla spina polarizzata o con messa a terra. Una spina polarizzata ha due lame, una più larga dell'altra. Una spina con messa a terra ha due lame e un terzo polo di messa a terra. La lama larga o il terzo polo sono forniti per la una stra sicurezza. Se la spina fornita non si aciatta alla presa, consultare un elettricista per la sostuzione della presa obsoleta.

10. Protoqgere il cavo di alimentazione dal calpestto o essere schiaccinto in particolare alle spine, prese di corrente e il punto in cui esce dall apparecchio.

11. Utilizzare esclusivamente dispositivi/accessori specificati dal produzione.

1. Utilizzare solo carrell, supporte, treppled, stalle o tavoli indicati dal produzione avionduti con

l'appareschio. Utilizzano un canelo, prestare attenzioni: quando si

sposta la combinazione e la prividente al

ribaltamento.

1. Scollegare questo apparecchio durante i temporali o se non è utilizzato per lunghi periodi di tempo.

2. Per tutte le riparazioni risigeni a personale qualificato. La manutenzione è necessaria quando l'apparecchio è dareeggato in quali si modo, come danneggiamento del caso di alimentazione o della spina, versamento di liquido o oggetti caduto nell'apparecchio, se l'apparecchio è stato esposto a pioggia o umittà, se non funziona normalmente o è caduto.

3. L'appurechio deve essere collegato a una presa di corrente elettrica con messa a terra di protezione.

4. Se la spina o una presa del dispositivo è utilizzata come dispositivo di disconnessione, deve essere facilmente utilizzabile.

1. Smallimento corretto di questo prodotto questo simbola indica che questo dispostiva non deve essere smaltito insieme ai rifiuti domestici, secondo la Direttiva RAEE (2012/19/IE) e la notra legislazione

nazionale. Questo prodotto deve essere portato in un contro di raccolta ruttizzato per il ricidaggio di rifiuti di apparecchiione elettroniche ed elettroniche (RAFE). La sua gestione di quinta tipo di rifiuti potrebbe avere un possibile imparto negativo sull'ambiente e sulla salute umaria a causa di sostanze potenziummente pericolose che sono generalmente associate alle approchestrature elettroniche ed elettroniche. Relle stesso tempo la vestra callostrazione al corrento smullimento di questo produttio contributa all'utilizzo efficiente delle torose naturali. Per utiltoni informazioni su dove è possibile trasportare le approchestruation per il ricidaggio di rifiuto o contattu- l'ufficio comunale locale ai servision di raccolta dei rifetti domestici.

1. Non installare in uno spazio restretto, come in una libreria o in una struttura simile.

2. Non collocare sul dispositivo fonti di flanne libere, come candele accese.

3. Per lo smaltimento delle batterie, tenere in considerazione gli aspetti ambientali. Le batterie devono essere smaltte in un punto di raccolta delle batterie esauste.

4. Questo appurecchiò più essere inato in climi tropicali e temperati liro a 45°C.

DISCLAIMER LEGALE

Music Tribe non si assume alcuni responsabilità per eventuali dati che possono essere subtili da chunque si affili in tutto in parte a qualsisi descrizione, fotografia e dichiarazione contenuta qui. Specifiche tehniche, aspetti e altre informazioni sono soggetti a modifiche senza preavizi. Tutti marchi sono di proprietà dei rispettivi i colari. Vidas, Klink Teknik, Lab Gruppen, Lake Tanney, Turbosound, TC Electronic, TC Helicon, Behringer, Buqera, Oberbelm, Auratore, Aster Micronespace e Coletudio sono marchi o marchi registrati di Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 tutti i diritti eservati.

GARANZIA LIMITATA

Per i termini e le condizioni di garancia applicabili e le informazioni aggiuntive relative alla garancia limitata di Music Tribe, consultare online i dettagli completi su musictrice com/varranty.

8 PMK IV and Back Can IV Quick Stat Guide 9

Grazie per aver acquistato questo accessorio per altoparlanti da parete Tannoy Dual Concentric per applicazioni di installazione.

Il Back Can IV è un accessorio opzionale per gli altoparlanti da incasso PCI 5DC IV, PCI 6DC IV e 0CI 6DC IV.

Il PMK 6 IW è un kit di pre-montaggio opzionale per gli altoparlanti da incasso PCI 6DC IV e QCI 6DC IV.

Il PMK 5 IW è un kit di pre-montaggio opzionale per l'altoparlante da incasso PCI SDC IN.

I rlt PMK possono essere utilizzati con o senza il Back Can IV.

Il Back Can IV può essere utilizzato con o senza i kit PMX.

Ogni accessorio è disponibile separatamente e questa guida rapida copre tutto.

Disimballaggio

Ogni prodotto Tannoy viene attentamente ispezionato prima della spedizione. Dopo il disimballaggio, ispezionare il prodotto per assicurarsi che non si slano verificati danni durante il trasporto. Nell'improbabile caso di danni, avvisare il proprio rivenditore e conservare tutto il materiale di spedizione poiché il rivenditore potrebbe richiedere la spedizione di ritorno.

Avvisi sulla sicurezza

Tannoy non sarà ritenuta responsabile per eventuali danni causati dall'installazione impropria di questi accessori per altoparlanti.

NL

Invoering

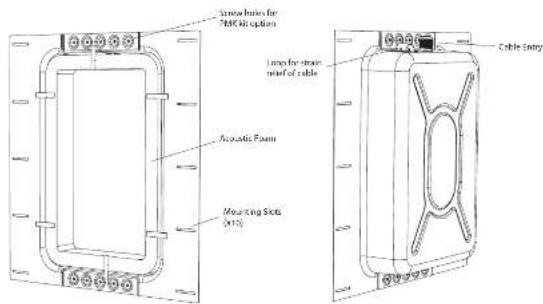

Identificazione delle caratteristiche del prodotto

Kit di pre-montaggio PMK

PMK 5 IW viene utilizzato per PCI 5DC IW

PMK 6 IW (mostrato sotto) viene utilizzato per gli altoparlanti PCI 6DC IW e QCI 6DC IW

per altoparlanti PCI 5DC IW, PCI 6DC IW e QCI 6DC IW

Guida d'installazione

Installazione del barattolo posteriore

AVVERTIMENTO: Questa procedura richiede l'uso di dispositivi di protezione individuale, come occhiali e guanti di sicurezza.

AVVERTIMENTO: Per evittare potenziali danni al tuo altoparlante, assicurati che l'amplificatore di potenza sia spento prima di collegare o scollegare i cavi.

AVVERTIMENTO: Assicurarsi che non ci siano linee elettriche, altri cavi o tubature come acqua, fognature, linee del gas nella posizione prescelta.

Il Back Can IV è un Back Can opzionale che può essere utilizzato per gli altoparlanti da incasso a parcte PCI 5DC IV, PCI 6DC IV e OCI 6DC IV.

La procedura seguente descrive l'installazione del Back Can in un tipico muro a montanti da 2"x" con centri da 16", con cartongesso / cartongesso non ancora installato.

Dopo aver installato il Back Can e il muro a secco, è possibile cabiarre e installare gli altoparianti da incasso PCI 5DC IV, PCI 6DC IV e OCI 6DC IV e aggiungere la maschera di pittura durante la vemiciatura e la finitura delle pareti.

Procedura

Seguire i passaggi della procedura di seguito nell'ordine in cui sono presentati. Leggi tutte le istruzioni prima di iniziare.
1. Individuare una posizione di montaggio adatta per l'altoparlante che offra prestazioni acustiche ottimali per l'ambiente di ascolto e il sistema audio, e che sia anche pratica ed esteticamente gradevole.
2. Spostare con attenzione il Back Can nella posizione prescelta tra i permi a muro e sollevarlo all'altezza desiderata, lasciando spazio sufficiente affinché il filo dell'altoporlante possa entrare nel pressarava (Fig. 1).
3. Assicurati che il contenitore posteriore sia a piombo ca livello, quindi fissa il contenitore posteriore ai pemi della parete utilizzando 5 viti o chiodi per permo.

Cablaggio del canotto posteriore

AVVERTIMENTO: Per evitare potenziali danni al tuo altoparlante, assicurati che l'amplificatore sia spento prima di collegare o scollegare i cavi.

I collegamenti del cavi degli altoparlanti vengono effettuati al pressacavo di ingresso del cavo nel Back Can. Viene fornito un anello per fissare il cavo prima che entri nel pressacavo.

1. Arvolgere il fio dell'altoparlante una volta alltorno all'anello del cavo fornito e far passare il cavo attraverso il pressacavo e nel Black Can (Fig. 2) e oltre la schiuma acustica all'interno del Black Can. Laschia abbastanza sparto per fare i collegamenti quando arriverà il momento. Stingere il pressacavo e fissare il cavo dell'altoparlante per evitare che si nuova e schatta durante il funzionamento. Asicionari che il cavo dell'altoparlante non venga a contratto con chiodi o viti che potrebbero danneggiare l'isolamento elettrico.

Fig. 1. Installare il contenitore posteriore tra i montanti

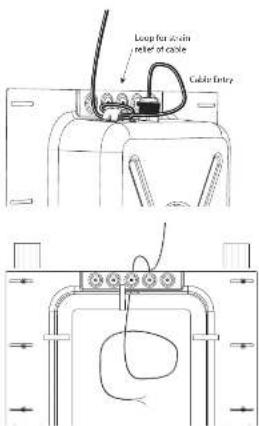

Fig. 2. Installare il cablaggio nella scatola posteriore

Installazione del kit di pre-montaggio opzionale

Sono disponibili due kit di pre-montaggio opzionali:

• Il PMK S IV viene utilizzato con l'altoparlante per montaggio a parete PCI SDC IV
  • Il PMK 6 IV viene utilizzate con gli alto-parianti a parete PD 60C IN e QCI 60C

Questi forniscono una cornice rettangolare per una forte superficie di montaggio per il meccanismo di bloccaggio dell'altoparante e facilitano l'installazione del muro a socce.

I kit PMK possono essere utilizzati con o senza Back Can.

La procedura seguente descrive l'installazione del kit di pre-montaggio PMK 6 IV in un Back Can che è stato installato nei pemi a manne e cablato seguendo la procedura mostrata nella pagina precedente. Per il resto, l'installazione del kit di pre-montaggio PMK 5 IV' è identica.

Preparazione del kit di pre-montaggio PMK

1. Ogni kit di pre-montaggio e composto da due staffe di montaggio, un telaio rettangolare e quattro piccole clip che aiutano a fissare le staffe al telaio.
2. Fissare le staffe di montaggio alla parte superiore e inferiore (lati più corti), del telato rettangolare (Fig. 3). Premere le quattro clip in posizione, per mantener le staffe in posizione
3. Il kit PMK può essere utilizzato anche senza il Back Can, nel qual caso le staffe di montaggio sono collegate ai lati più lunghi del telaio (Fig. 4).

1 2 3 IT

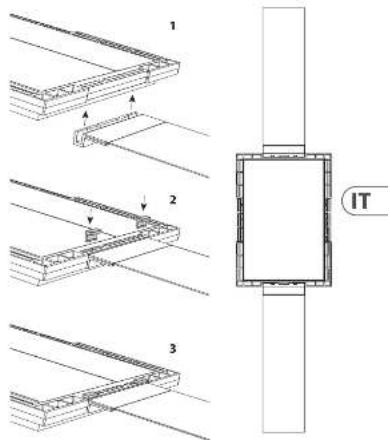

Fig. 3. Installazione delle staffe PMK sul telaio

Fig. 4. Gruppo PMK, da utilizzare senza M/ Back Can

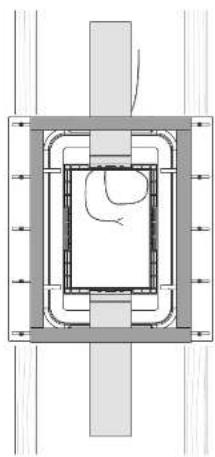

Installazione del PMK nel contenitore posteriore

1. Tenere il gruppo PMK sul Back Can, con il bordo rettangolare del telato rivolto verso l'estemo, nella stanza (Fig. 5).
2. Assicurarsi che l'assieme PMK sia centrato, a piombo e a livello. Fissarlo al Back Can utilizzando le quattro viti e utilizzando i fori esistenti nella parte superiore e inferiore del Back Can (Fig. 6).
3. Applicare nastro adesivo EVA intorno alla parte anteriore del gruppo Back Can / PMK come mostrato (Fig. 6b). Compigliano nastro EVA di larghezza 65 mm, spessore 3 mm o simile. Nota: asicurarsi che non vi stano spazi tra la lunghezza verticale e quella ortizontale del nastro, quindi si tratta di un rettangolo continuo. (Eventuali lacune possono influire sulle prestazioni dell'atoparlante.) Nota: il nastro EVA è necessario, anche se il kit PMK non viene utilizzato.

Fig. 5. La parte anteriore del PMK è il lato con il labbro

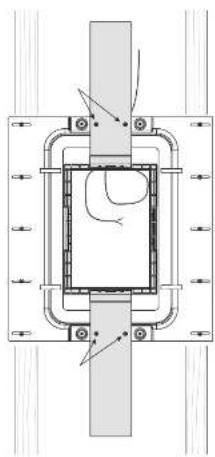

Fig. 6. Installare il PMK nel contenitore posteriore

Fig. 6b. Installare il nastro EVA sulla parte anteriore del Back Can. Crea un rettangolo continuo, senza spazi.

Installazione del PMK senza il

contenitore posteriore

Se non stai usando il Back Can, ci sono due modi per usare i kit PMK:

Opzione PMK 1

1. Taqlia e aggiungi due pezzi di legno 2x4, orizzontalmente come mostrato in Fig. 7, e inchiodali e incollali saldamente in posizione ai pemi della parete verticale.
2. Tenere il gruppo FMK in posizione, con il bondo rettangolare del telaio rivolto verso l'esterno, nella stanza.
3. Assicurarsi che l'assieme PMK sia centrato, a piombo e a livello. Fissarlo ai pezzi orizzontali utilizzando quattro viti (Fig. 7).
4. Fai passare il cavo degli altoparlanti in questa posizione. Lascia abbastanza spazio per fare i collegamenti quando sarà il momento. Fissare il cavo dell'altoparlante per evitare che si muova e sbatta durante il funzionamento. Assicurarsi che il cavo dell'altoparlante non venga a contatto con chiodi o vili che potrebbero danneggiare fisolamento elettrico.

Opzione PMK 2

1. Assemblare il PMK con le staffe di montaggio attaccate ai lati più lunghi del telgio PMK e quindi fissare il PMK ai montanti della porete verticale. [Verdere la Fig. 4 a pagina 7].
2. Tenere il gruppo PIAK sui pemi della parete, con il bordo rettangolare del telaio rivolto verso l'esterno, nella stanza.
3. Assicurarsi che l'assieme PMX sia centrato, a piombo e a livello. Fissalo ai permi del muro usando quattro viti per legno.
4. Portate il cavo dell'altoporlante in questa posizione (Fig. 8). Lascia albastenza spazio per fare i collegamenti quando anterà il momento. Tissare il cavo dell'altoporlante per evitare che si muova e sbatta durante il funzionamento. Assicurarsi che il cavo dell'altoporlante non venga a contatto con chiodi o viti che potrebbero danneggiare fisolamento elettrico.

Fig. 7. PMK Attaccato a pezziorizzontali

Fig. 8. PMK fissato ai montanti del muro

Installazione del muro a secco

1. L'installazione del muro a secco artonno alla posizione del PMK viene eseguita al meglio utilizzando un unico grande foglio con la linea centrale verticale centrata sulla linea centrale verticale del PMK (Fig. 9).
2. Se si desidera tagllare l'apertura del muro a secco prima dell'installazione, utilizzare l'apertura PMK come guida. Il passaggio S di seguito descrive il taglio dopo l'installazione. Usa il metodo che preferisti.
3. Utilizzare adesivo sul premi del muro e la fascia anteriore del barattolo posteriori (se utilizzato) e installare il muro a secco utilizzando viti per cartongessa a una distanza di circa 8-10 polidi. Co contribuera a prevenire il rumore del muro e il movimento del muro a secco e i rumori durante il funzionamento. Se l'altoparlante viene installato su una parete interna, è anche possibile aggiornere adesivo e altri extra al muro a secco utilizzato nella stanza dietro l'altoparlante.
4. Nota: prima di aggiungere qualsiasi vite per cartongesso in cui è installato il Back Can in metallo, praticare dei piccoli fori pilota nel metallo del Back Can.
5. Dopo l'installazione del muro a secco, tagliare con cura il foro nel muro a secco con uno strumento manuale adatto, utilizzando come guida l'apertura interna del PMK (Fig. 10 e 11). Fare attenzione a non tagliare i cavi dei difusori o tagliare la schiluma acustrica Back Con. Assicurati che l'apertura del muro a secco non sia più grande dell'apertura interna del telato PMK. Rimmuwere polvere o detriti dall'interno del contenitore posteriore.
6. La quista rapida PCI SDC IV, PCI 6DC IV e QCI 6DC IV include le procedure per l'installazione degli altoparlanti nelle aperture a parete.

Fig. 9. VIII per cartongesso, PMK con barattolo posteriore

Fig. 10. VIII per cartongesso, PMK senza scatola posteriore

Procedura di ritaglio senza PMK

Se stati usando il Back Can, ma non I sit di pre-montaggio PMR, segui questa procedura per tagliare il muro a secco.
Le sargome rettangolari vengono fomite con gli altoparianti e lungono da guida per rittagliare il foro di dimensioni corrette nel mum (Fig. 12).
Seguire i passaggi della procedura di seguito nell'ordine in cui sono presentati. Leggi tutte le istruzioni prima di imiziare.
1. Nella posizione del Back Can, aggiungere il modello in dotazione al muro, centrato esattamente al centro del Back Can IV, e nell'orientamento verticale.
2. Utilizzando il modello, ritagliare con cura un foro nel muro a secco utilizzando uno strumento manuale adatto. Fare attenzione a non danneggiare il Back Can IV, la sua schiuma acustica o i cavi del diffuson. Rimuovere polvere e detriti dal foro (Fig. 13 e 14).
3. La guicla rapita PCI 5DC IV, PCI 6DC IV e PCI 6DC IV include le procedure per l'installazione degli altoparanti nelle aperture a parete.

Fig. 12. Dimensioni del ritaglio del muro a setto

Fig. 14. Ritaglio del muro a secco
