MANUALE UTENTE RMV 5305 DOMETIC

IT Frigorifero ad assorbimento

Istruzioni per l'uso ....112

1 2 3 4 5 6 7

2 1 TYPE C 40/110 CLIMATE CLASS SKU MLCPROD NIGMIDONO. BRUTTOINHALT TOTAL CAP. VOLUME BRUT VERDAMPFERFACH FREEZER COMP. VOLUME COMPT BT NUTZINHALT USEFUL CAP. VOLUME NET CE 008515 E1 10R-04735B PS AP MADE IN GERMANY 00094200762

3

12345678

4

6 5 4 3 1 2

5 2. 1.

6 A 1. 2. B

7 A B

8

Prima di effettuare la messa in funzione, leggere accuratamente questo manuale di istruzioni, conservarlo e, nel caso in cui il prodotto venga consegnato ad un altro utente, consegnare anche le relative istruzioni.

Indice

1 Spiegazione dei simboli....112
2 Indicazioni di sicurezza....113
3 Dotazione .... 118
4 Accessori....118
5 Conformità d'uso .....118
6 Descrizione tecnica....119
7 Uso del frigorifero....121
8 Eliminazione dei disturbi....129
9 Pulizia e cura .....132
10 Manutenzione....133
11 Garanzia ....134
12 Smaltimento ....134
13 Specifiche tecniche....135

1 Spiegazione dei simboli

AVVERTENZA!

Indicazione di sicurezza che segnala una situazione di pericolo che se non evitata può provocare morte o gravi lesioni.

ATTENZIONE!

Indicazione di sicurezza che segnala una situazione di pericolo che se non evitata può provocare lesioni lievi o di gravità media.

AVVISO!

Indicazione di una situazione che se non evitata può provocare danni materiali.

NOTA

Informazioni integranti relative all'impiego del prodotto.

2 Indicazioni di sicurezza

Il produttore non si assume nessuna responsabilità per danni nei seguenti casi:

• errori di montaggio o di allacciamento
• danni al prodotto dovuti a influenze meccaniche o a un'errata tensione di allacciamento
• modifiche al prodotto senza esplicita autorizzazione del produttore
• impiego per altri fini rispetto a quelli descritti nel manuale di istruzioni

2.1 Sicurezza generale

AVVERTENZA! La mancata osservanza di queste avvertenze potrebbe causare la morte o lesioni gravi.

Pericolo di morte a causa di scossa elettrica

• Questo apparecchio può essere montato e smontato solo da personale specializzato.
• Se l'apparecchio presenta danni visibili, non metterlo in funzione.
• Se il cavo di allacciamento di questo apparecchio viene danneggiato, esso deve essere sostituito dal produttore, da parte del suo servizio assistenza clienti.
• Gli interventi di riparazione e manutenzione su questo apparecchio possono essere eseguiti solo da personale specializzato. Le riparazioni che non vengono eseguite in maniera corretta possono causare gravi pericoli o danni all'apparecchio.

Pericolo di incendio

- Il refrigerante nel circuito di raffreddamento è facilmente infiammabile. In caso di danni al circuito di raffreddamento (odore di ammoniaca):

• Spegnere l'apparecchio.
• Evitare fiamme libere e scintille.
• Aerare bene il locale.

Pericolo di esplosione

- Nell'apparecchio non conservare sostanze esplosive come ad es. bombolette spray con gas propellente infiammabile.

Pericolo per la salute

• Non aprire mai il gruppo di assorbimento perché è sotto alta pressione e, se aperto, può causare lesioni.
• Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali o da persone inesperte o prive di conoscenze specifiche solo se sorvegliate o preventivamente istruite sull'impiego dell'apparecchio in sicurezza e se informate dei pericoli legati al prodotto stesso.
• I bambini non devono giocare con l'apparecchio.
• La pulizia e la manutenzione da parte dell'utente non possono essere compiute da bambini lasciati soli.
• I bambini dai 3 agli 8 anni possono caricare e scaricare gli apparecchi di refrigerazione.

ATTENZIONE! La mancata osservanza di queste precauzioni potrebbe causare lesioni lievi o moderate.

Pericolo di schiacciamento

• Non mettere le dita nella cerniera.

AVVISO! Pericolo di danni

• Mantenere l'apertura di scarico per l'acqua di condensa sempre pulita.
• L'illuminazione dell'apparecchio può essere sostituita solo dal servizio assistenza clienti.
• Per la pulizia del veicolo, non utilizzare un'idropulitrice nella zona delle griglie di ventilazione.
• Montare le coperture invernali delle griglie di ventilazione (accessori) se il veicolo viene pulito esternamente o se non viene utilizzato per lungo tempo.
• Non aprire in nessun caso il circuito di raffreddamento.
• Il frigorifero non è adatto per la conservazione di sostanze corrosive o solventi!
  • Non esporre il frigorifero alla pioggia.

2.2 Sicurezza durante il funzionamento

ATTENZIONE! La mancata osservanza di queste precauzioni potrebbe causare lesioni lievi o moderate.

Rischio di lesioni

• Prima di mettersi in viaggio, chiudere e bloccare la porta del frigorifero.
• Il gruppo refrigerante sul lato posteriore dell'apparecchio diventa molto caldo durante il funzionamento. Proteggersi dal contatto con le parti calde quando le griglie di ventilazione sono estratte.

AVVISO! Pericolo di danni

• Non utilizzare apparecchi elettrici all'interno del refrigeratore, ad eccezione di quelli consigliati dallo stesso produttore.
• Verificare che l'apertura di aerazione non venga coperta.
• Pericolo di surriscaldamento!

Assicurarsi sempre che il calore generato durante il funzionamento fuoriesca sufficientemente. Fare in modo che la distanza fra il frigorifero e le pareti o altri oggetti sia tale da permettere all'aria di circolare liberamente.

• Non versare nessun tipo di liquido o ghiaccio nel contenitore interno.
• Proteggere il frigorifero e i cavi dal caldo e dall'umidità.
• Fare attenzione che gli alimenti non entrino in contatto con le pareti del frigorifero.

2.3 Sicurezza durante il funzionamento a gas

AVVERTENZA! La mancata osservanza di queste avvertenze potrebbe causare la morte o lesioni gravi.

Pericolo di esplosione

• L'apparecchio deve essere azionato esclusivamente con la pressione indicata sulla targhetta. Utilizzare solo regolatori di pressione a regolazione fissa che rispettino le norme nazionali.
• Durante la marcia far funzionare l'apparecchio a gas soltanto se il produttore del veicolo consente l'utilizzo dell'impianto del gas durante la marcia (vedere le istruzioni del veicolo).
• Verificare le norme nazionali sul funzionamento dell'apparecchio a gas durante la marcia.

• Non azionare mai il frigorifero portatile con gas
- presso le stazioni di rifornimento
- nei parcheggi multipiano
- sui traghetti
- durante il trasporto del caravan o del camper con un veicolo di trasporto o un carro attrezzi.

- Non usare mai fiamme libere per controllare eventuali difetti di tenuta dell'apparecchio.

- Se si sente odore di gas:

• Chiudere il rubinetto di intercettazione dell'alimentazione del gas e la valvola della bombola.
• Aprire tutte le finestre e abbandonare il locale.
• Non azionare nessun interruttore elettrico.
• Spegnere eventuali fiamme libere.
• Far verificare l'impianto a gas da un tecnico.

- Non conservare mai le bombole di gas liquido in luoghi non aerati o al di sotto del livello del terreno (avvallamenti del terreno a forma di imbuto).

- proteggere le bombole di gas liquido dalla diretta esposizione dei raggi solari. La temperatura non deve superare i 50 °C.

AVVISO! Pericolo di danni

• Utilizzare soltanto gas liquido, non metano (vedere la targhetta).

NOTA

- Ad altitudini superiori ai 1000 m possono verificarsi problemi di accensione. Se possibile, passare a un altro tipo di energia.

2.4 Sicurezza durante l'uso

ATTENZIONE! La mancata osservanza di queste precauzioni potrebbe causare lesioni lievi o moderate.

Pericolo per la salute

• Accertarsi che la capacità di raffreddamento dell'apparecchio sia conforme ai requisiti degli alimenti da raffreddare.
• I generi alimentari possono essere conservati solo nelle confezioni originali o in contenitori adatti.

• Se la porta rimane aperta a lungo, si può verificare un notevole aumento di temperatura nei vani dell'apparecchio.

• Pulire regolarmente le superfici che vengono a contatto con gli alimenti e i sistemi di scarico accessibili.

• Conservare la carne cruda e il pesce in contenitori adatti nell'apparecchio, in modo che non vengano a contatto con altri alimenti o sgocciolino su di essi.
• Se l'apparecchio resta vuoto a lungo:
• Spegnere l'apparecchio.
• Sbrinare l'apparecchio.
  – Pulire e asciugare l'apparecchio.
• Lasciare la porta aperta per prevenire la formazione di muffa nell'apparecchio.

AVVISO! Pericolo di danni

- Posizionare oggetti pesanti come ad es. bottiglie o scatolette esclusivamente nella porta dell'apparecchio, nello scomparto inferiore o sulla griglia inferiore.

2.5 Sicurezza durante il funzionamento a corrente continua

AVVISO!

- Selezionare il funzionamento a corrente continua (funzionamento a batteria) solo se il veicolo a motore è in funzione e l'alternatore produce sufficiente tensione o se si utilizza un dispositivo di controllo automatico della batteria.

2.6 Sicurezza durante il funzionamento a corrente alternata

AVVISO!

• Confrontare i dati della tensione riportati sulla targhetta con quelli delle prese e degli attacchi disponibili.
• Collegare il frigorifero alla rete di alimentazione in corrente alternata usando esclusivamente il cavo previsto per l'allacciamento.
• Non estrarre mai la spina dalla presa tirando il cavo di collegamento.

3 D o t a z i o n e

• Frigorifero
• Portaghiaccio
• Istruzioni per l'uso
• I struzionidimontaggio (opzionali)

4 A c c e s s o r i

Disponibili come accessori (non in dotazione):

Denominazione

Copertura invernale per la griglia di ventilazione

Tutti gli accessori sono disponibili presso i rivenditori specializzati. In caso di domande rivolgetevi direttamente ai rivenditori specializzati o al vostro partner per l'assistenza.

5 C o n f o r m i t

Questo frigorifero è stato concepito per essere montato in caravan e camper. Esso è adatto esclusivamente per raffreddare, congelare e conservare generi alimentari. Questo frigorifero non è realizzato per la corretta conservazione di medicinali.

ATTENZIONE! Pericolo per la salute!

Controllare che la capacità di raffreddamento del frigorifero sia conforme ai requisiti dei generi alimentari che si desidera raffreddare.

Questo frigorifero è realizzato per il funzionamento a corrente continua e connesso a una presa di corrente alternata e può funzionare senza elettricità con gas liquido (propano o butano). Questo frigorifero non deve essere alimentato con gas metano o gas di città. Il frigorifero RMV5305 necessita inoltre sempre di alimentazione di corrente continua.

6 Descrizione tecnica

6.1 Descrizione

Questo è un frigorifero ad assorbimento. Questo frigorifero è concepito per il funzionamento con diversi tipi di energia e può essere azionato con corrente alternata, corrente continua o con butano/propano. Per il funzionamento a corrente continua è possibile utilizzare la batteria del veicolo o un impianto solare installato nel veicolo. Nel funzionamento a corrente alternata e a gas, la regolazione termostatica garantisce che la temperatura del frigorifero rimanga costante e che venga utilizzata meno energia possibile.

Il frigorifero dispone di

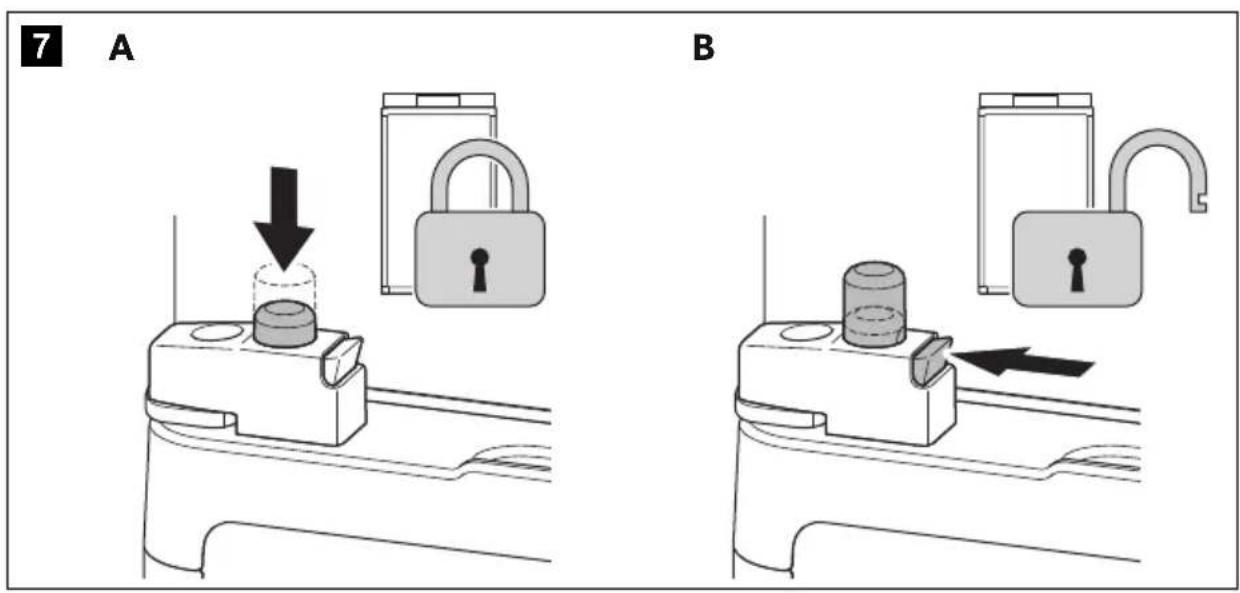

• un meccanismo di bloccaggio utilizzabile anche come sicura per il trasporto,
• un deflusso della condensa, la cui apertura di scarico si trova nella parete posteriore del frigorifero,
• una sicurezza automatica della fiamma che interrompe autonomamente l'erogazione di gas dopo circa 30 secondi se si spegne la fiamma.

Il frigorifero RMV5305 dispone inoltre di un regime automatico con cui viene selezionato automaticamente il tipo di energia più economico disponibile.

La luminosità degli elementi di comando viene diminuita automaticamente dopo pochi secondi dall'ultima pressione di un tasto. Se viene premuto un tasto, aumenta di nuovo la luminosità. Premendo di nuovo il tasto, viene eseguita la funzione desiderata.

Se la porta è aperta per oltre 2 minuti, viene emesso un segnale acustico.

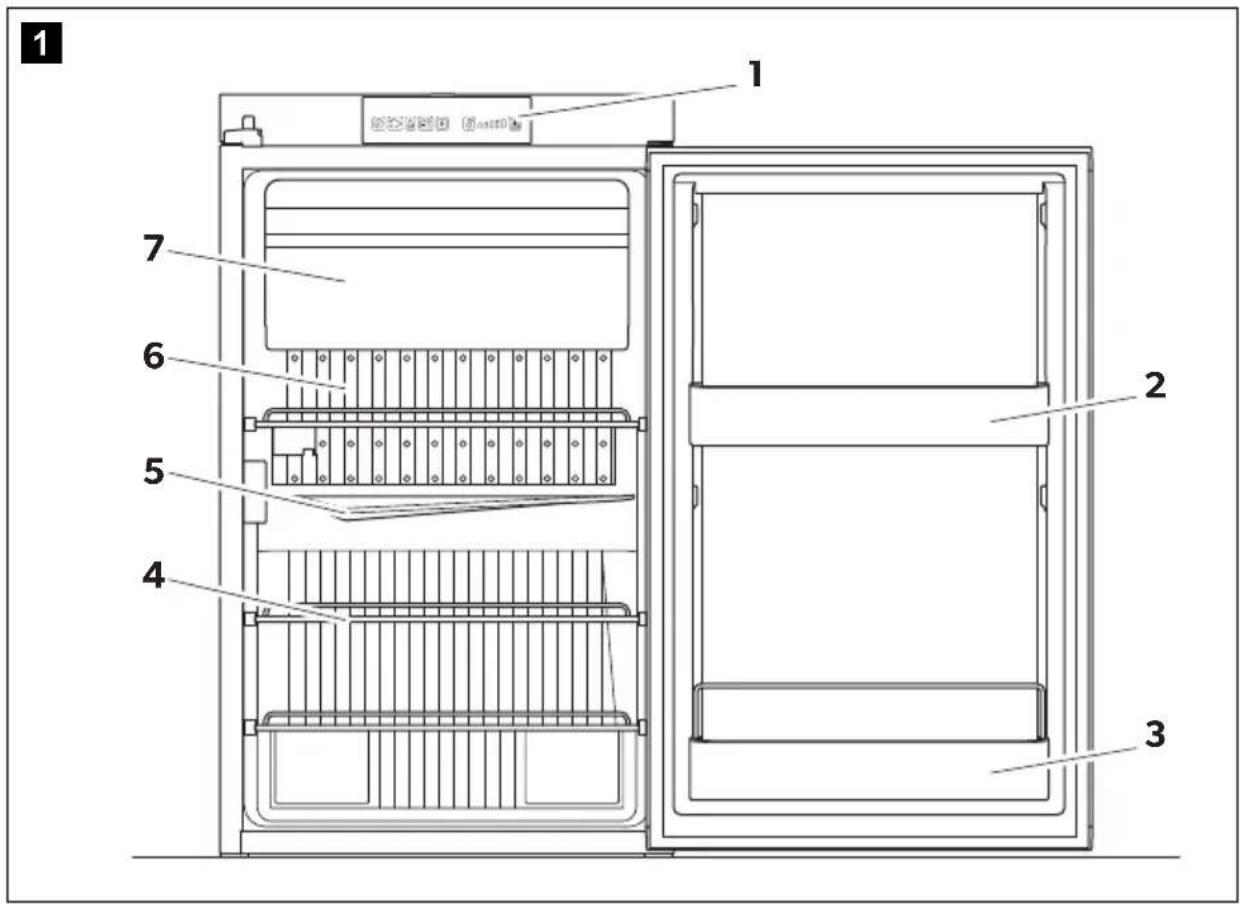

6.2 Componenti

Pos. in fig. 1, pagina 3	Descrizione
1 Elementi di comando
2 Scomparto superiore
3 Balconcino inferiore con portabottiglie
4 Griglia
5 Canale di scarico della condensa

Pos. in fig. 1, pagina 3 Descrizione

6 Vaporizzatore per vano refrigerato

7 Cella freezer

All'interno del frigorifero trovate la targhetta dell'apparecchio. Lì potete leggere il nome del modello, il numero del prodotto e il numero di serie. Queste informazioni sono necessarie per tutti i dati di contatto con il servizio assistenza clienti o per ordinare i pezzi di ricambio:

Pos. in fig. 2, pagina 3 Descrizione

1 Numero del modello
2 Numero del prodotto
3 Numero di serie
4 Valori di allacciamento elettrico
5 Pressione del gas

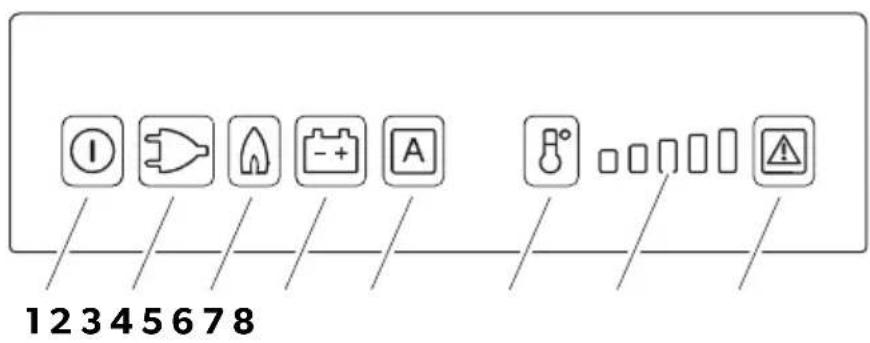

6.3 Elementi di comando

I frigoriferi dispongono dei seguenti elementi di comando illuminati:

Pos. in fig. 3, pagina 4 Descrizione

1 Tasto ON/OFF
2 Funzionamento con corrente alternata
3 Funzionamento a gas
4 Funzionamento a corrente continua
5 Regime automatico (solo RMV5305)
6 Regolazione della temperatura
7 Indicazione di temperatura
8 Indicatore di guasto Tasto reset per guasto gas

7 Uso del frigorifero

AVVISO!

• Assicurarsi che nel frigorifero si trovino solo oggetti o prodotti che possono essere raffreddati alla temperatura selezionata.
• I prodotti alimentari possono essere conservati solo nelle confezioni originali o in contenitori adeguati.

NOTA

• Per motivi igienici, prima della messa in funzione iniziale del frigorifero, pulirne l'interno e l'esterno con un panno umido.
• La capacità di raffreddamento può essere influenzata:
• dalla temperatura ambiente
• dalla quantità di alimenti da conservare
• dalla frequenza con la quale viene aperta la porta
• della temperatura esterna

• della ventilazione

• Alla prima messa in funzione del frigorifero si possono formare odori che però svaniranno dopo poche ore. Areare bene l'ambiente.

• Posizionare il veicolo in orizzontale, in particolar modo durante la messa in funzione e il riempimento del frigorifero prima dell'inizio del viaggio.
• Il gruppo refrigerante lavora in silenzio.
• Un'ora circa dopo l'attivazione, la cella freezer del frigorifero deve essere fredda. Il frigorifero raggiunge la sua temperatura di esercizio dopo alcune ore.

7.1 Suggerimenti per risparmiare energia

• Prima di immagazzinare cibi caldi, lasciarli prima raffreddare.
• Non aprire il frigorifero più spesso del necessario.
• Non lasciare la porta aperta più del necessario.
• Disporre gli alimenti in modo tale che l'aria possa circolare nel frigorifero.
• Lasciare almeno 10 mm di distanza tra gli alimenti e il vaporizzatore.

7.2 Accensione del frigorifero

▶Tenere premuto il tasto per due secondi.
√Il frigorifero si avvia con l'ultimo tipo di energia selezionato.

Funzionamento con corrente alternata

▶Premere il tasto

Funzionamento a corrente continua

NOTA

Selezionare il funzionamento a corrente continua (funzionamento a batteria) solo se il veicolo a motore è in funzione e l'alternatore produce sufficiente tensione o se si utilizza un dispositivo di controllo automatico della batteria.

▶Premere il tasto

Funzionamento a gas

AVVERTENZA! Pericolo di incendio!

Non attivare il frigorifero con gas durante la sosta in distributori di benzina.

NOTA

Nel caso di funzionamento a GPL, il bruciatore deve essere pulito con frequenza (da due a tre volte l'anno).

▶Premere il tasto

√L'accensione avviene automaticamente.

Regime automatico (solo RMV5305)

NOTA

• Per escludere una commutazione non voluta a funzionamento a gas durante il rifornimento di carburante, il sistema automatico avvia il funzionamento a gas solo 15 minuti dopo lo spegnimento del motore.
• Disattivare il frigorifero o impostarlo su un altro tipo di funzionamento se la pausa di rifornimento dura più di 15 minuti.

Il frigorifero seleziona autonomamente, in regime automatico, il tipo di funzionamento più economico disponibile.

Priorità Tipo di funzionamento

1 Solare (corrente continua)

2 Corrente alternata

3 Corrente continua

4 Gas

▶Premere il tasto

7.3 Selezione della temperatura

NOTA

• Con temperature ambiente comprese tra +15 °C e +25 °C, scegliere la posizione centrale (fig. 3, pagina 4). Il gruppo refrigerante lavora a prestazioni ottimali.
• In funzionamento con corrente continua, il frigorifero lavora senza regolazione termostatica (funzionamento continuo).

▶ Con il tasto regolare la temperatura desiderata. Il livello di temperatura impostato è visibile sull'indicatore

• una barra = capacità di raffreddamento minima
• cinque barre = capacità di raffreddamento massima

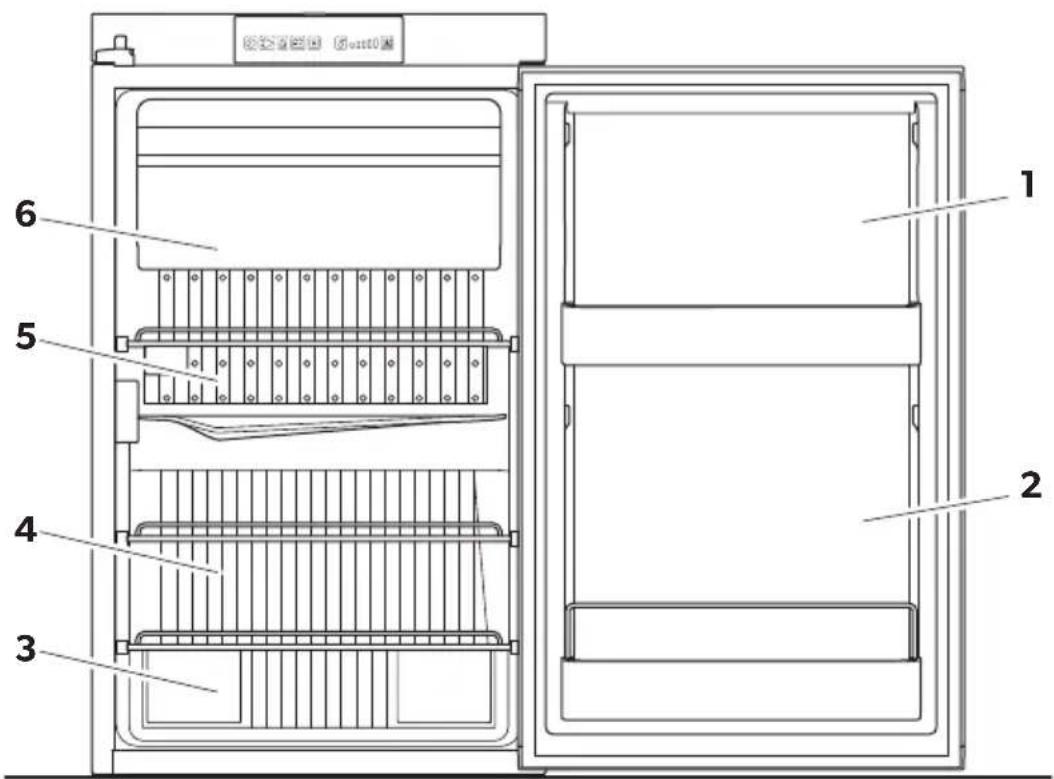

7.4 Indicazioni sulla conservazione di alimenti

ATTENZIONE!

Posizionare oggetti pesanti come ad es. bottiglie o scatolette esclusivamente nella porta del frigorifero o sulla griglia inferiore.

Si consiglia di utilizzare i ripiani del frigorifero per i seguenti alimenti:

Pos. in fig. 4, pagina 4 Generi alimentari

1 Uova, burro, condimenti, ketchup, marmellata
2 Bibite in bottiglie o cartoni
3 Insalata, verdure, frutta

Pos. in fig. 4, pagina 4 Generi alimentari

4 Carne, pesce, cibi da scongelare

5 Prodotti caseari, cibi cucinati Per la Francia: conservare i prodotti caseari esclusivamente in questo vano.

6 Alimenti surgelati

Osservare le seguenti indicazioni per la conservazione dei cibi:

NOTA

• Non conservare le bibite gassate nel vano freezer.
• Il vano freezer è idoneo per la preparazione di cubetti di ghiaccio e per la temporanea conservazione di generi alimentari congelati. Non è adatto per congelare generi alimentari.
• Se il frigorifero è esposto a una temperatura ambiente sotto i +10 °C per lungo tempo, non è garantita la regolazione costante della temperatura della cella freezer. Ciò può causare un possibile aumento della temperatura nella cella freezer e lo scongelamento dei cibi conservati.
• Imballare separatamente i cibi crudi e quelli cotti.
• Rispettare la data di scadenza sugli imballaggi.
• Non lasciare la merce refrigerata troppo a lungo fuori del frigorifero.
• Pulire l'interno del frigorifero a intervalli regolari.

7.5 Produzione di cubetti di ghiaccio

▶Riempire per tre quarti la vaschetta del ghiaccio con acqua.
▶ Posizionare la vaschetta del ghiaccio nella cella freezer (fig. 1 7, pagina 3) del frigorifero.

7.6 Disattivazione del frigorifero

Procedere come segue:

▶Tenere premuto il tasto per tre secondi.

√L'indicazione si spegne e il frigorifero è completamente disattivato.

NOTA

Se non si utilizza il frigorifero per lungo tempo lasciare la porta in moto tale che rimanga aperta con una fessura:

• Bloccaggio della porta a 2 pulsanti: bloccare la porta nel foro posteriore (fig. 7, pagina 5).
• Bloccaggio girevole della porta: bloccare la porta con l'apposito bloccaggio (fig. 8, pagina 6).

cosa che consente di evitare la formazione di muffa.

▶Chiudere l'alimentazione di gas nel veicolo e la valvola della bombola del gas.

7.7 Utilizzo del vano batterie opzionale (solo RMV5301)

AVVISO!

• Non inserire batterie di tipo diverso.
- Evitare i cortocircuiti dei contatti nel vano batteria.

Il vano batterie opzionale si trova direttamente dietro il pannello di comando del frigorifero (fig. 1 1, pagina 3).

Potete utilizzare batterie di tipo AA per l'alimentazione energetica autarchica, nel caso in cui venga a mancare la tensione di alimentazione dalla batteria del veicolo. Il vano batterie si attiva automaticamente. Durante l'alimentazione elettrica dal vano batteria, il frigorifero può funzionare solo a gas.

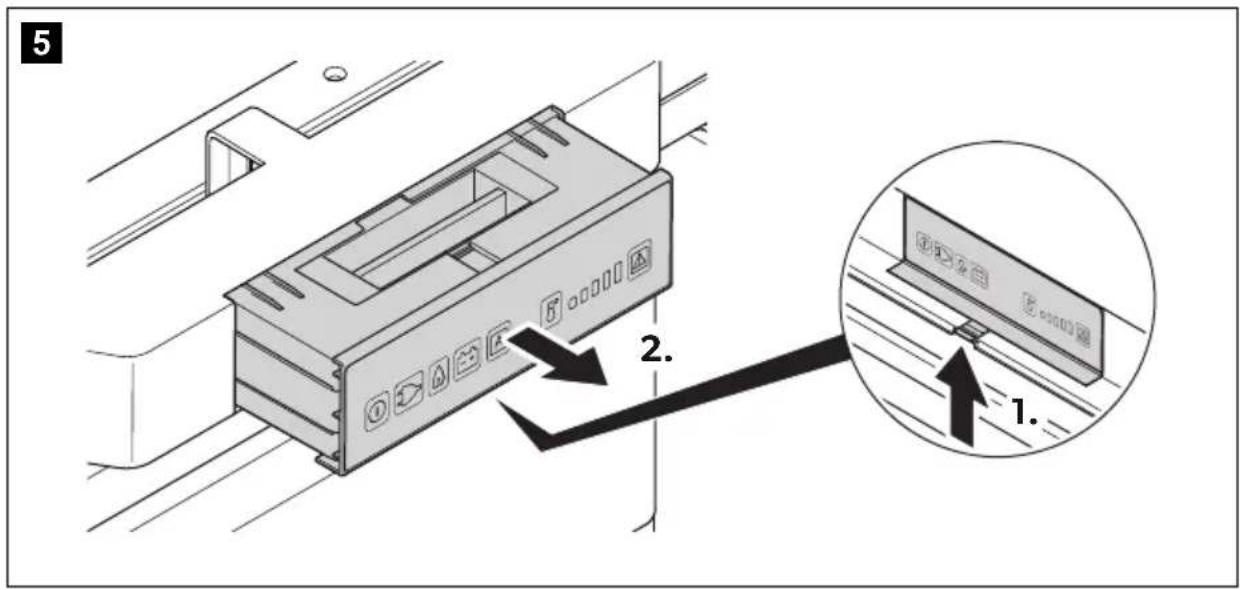

Inserimento/sostituzione delle batterie (fig. 5, pagina 5)

▶Disattivare il frigorifero come descritto in capitolo “Disattivazione del frigorifero” a pagina 124.
▶Aprire la porta del frigorifero.
▶Premere la linguetta sotto il pannello di comando.
▶Estrarre il pannello di comando insieme al vano batterie.
▶ Estrarre tutte le batterie.

Proteggete l'ambiente!

Gli accumulatori e le batterie non devono essere raccolti insieme ai rifiuti domestici.

Consegnare gli accumulatori difettosi o le batterie usate al rivenditore o presso un centro di raccolta.

▶ Inserire otto nuove batterie (tipo AA). Fare attenzione che la polarità sia corretta.

▶ Riportare indietro il pannello di comando fino a che non si sente lo scatto.

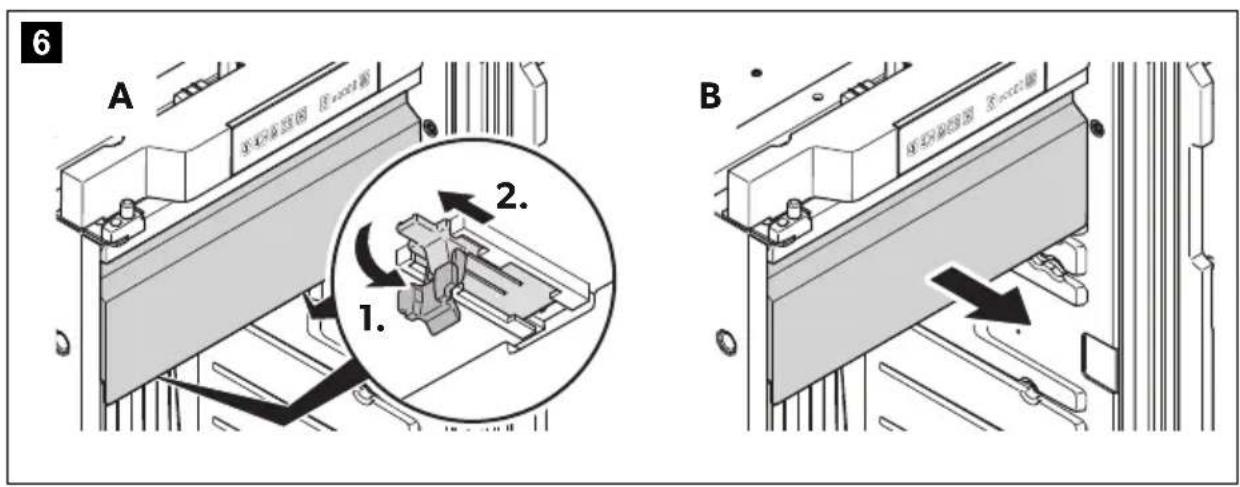

7.8 Estrazione della cella freezer

Procedere nel seguente modo (fig. 6, pagina 5):

▶ Sbloccare la cella freezer da entrambi i lati (A).
▶Estrarre la cella freezer (B).

NOTA

• Conservare con cura la cella freezer per evitare danneggiamenti.
• Eseguire il montaggio nella sequenza inversa.

7.9 Regolazione del bloccaggio della porta a 2 pulsanti

▶Chiudere la porta.
▶ Premere il pulsante (fig. 7 A, pagina 5) per bloccare la porta.
▶ Premere il tasto di sblocco (fig. 7 B, pagina 5) per sbloccare la porta.

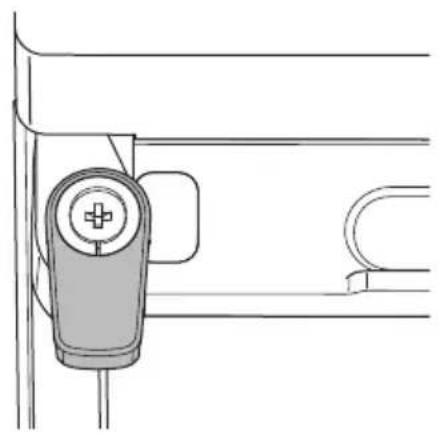

7.10 Regolazione del bloccaggio girevole della porta

▶Per bloccare la porta del frigorifero durante il viaggio, ruotare in avanti il bloccaggio (fig. 8, pagina 6).

7.11 Cambio del bloccaggio della porta

Sostituzione del bloccaggio della porta a 2 pulsanti con il bloccaggio girevole della porta

▶ Cambiare il bloccaggio della porta come rappresentato (fig. 9, pagina 6).

Sostituzione del bloccaggio girevole della porta con il bloccaggio della porta a 2 pulsanti

▶ Cambiare il bloccaggio della porta come rappresentato (fig. 10, pagina 7).

7.12 Posizionare le griglie

▶Per estrarre e inserire le griglie, procedere nel seguente modo:

• Estrarre le griglie: fig. 11, pagina 8
• Inserire le griglie: fig. 12, pagina 8

7.13 Sbrinamento del frigorifero

AVVISO!

Non impiegare mai attrezzi meccanici per rimuovere gli strati di ghiaccio o per liberare oggetti congelati.

NOTA

Con il tempo si forma la brina sulle alette di raffreddamento all'interno del frigorifero. Quando questo strato di brina raggiunge circa 3 mm, si consiglia di scongelare il frigorifero.

▶ Interrompere l'alimentazione di tensione e di gas.
▶Svuotare il frigorifero.
Appoggiare un asciugamano nella cella freezer e nel vano refrigerato per raccogliere l'acqua in eccesso.
▶Lasciare la porta aperta.

√ La condensa del vano frigorifero principale cade in un contenitore di raccolta sul lato posteriore del frigorifero e di lì evapora.

▶Asciugare entrambi i vani con un panno.

7.14 Cambio del lato di apertura della porta

Bloccaggio della porta a 2 pulsanti

▶ Cambiare la battuta della porta come rappresentato (fig. 13, pagina 9).

Bloccaggio girevole della porta

▶ Cambiare la battuta della porta come rappresentato (fig. 14, pagina 10).

7.15 Applicazione della decorazione della porta

AVVISO! Pericolo di danni!

Posizionare il frigorifero solo sul lato e mai sul lato posteriore. Altrimenti il gruppo refrigerante può essere danneggiato.

La decorazione della porta deve corrispondere alle misure riportate nel capitolo "Specifiche tecniche" a pagina 135.

▶ Inserire la decorazione della porta come rappresentato (fig. 15, pagina 11).

7.16 Utilizzo a basse temperature esterne

AVVISO!

Per le varianti senza sfiatatoio a tetto vale quanto segue:

Durante il funzionamento a gas non montare le coperture invernali superiori (non fornite in dotazione). In questo modo si evita l'accumulo di calore e i gas di scarico del frigorifero possono essere espulsi correttamente.

NOTA

• L'aria fredda può limitare le prestazioni del gruppo refrigerante. Montare le coperture invernali se, in caso di basse temperature esterne, notate un calo della capacità di raffreddamento. Queste coprono il gruppo refrigerante dall'aria troppo fredda che potrebbe altrimenti ridurne la potenza.
• Montare le coperture invernali se il veicolo viene pulito esternamente o se non viene utilizzato per lungo tempo.

Montare le coperture invernali su entrambe le griglie di ventilazione. A questo scopo procedere come rappresentato.

• Griglia di ventilazione LS100, LS200, LS330: fig. 16, pagina 11
  • Griglia di ventilazione LS230: fig. 17, pagina 12

NOTA

Si riconosce la copertura invernale montata sulla griglia di ventilazione LS 230 dai bulloni che sporgono dalla griglia (fig. 17 1, pagina 12).

8 Eliminazione dei disturbi

Disturbo Possibile causa Proposta di soluzione
Nel funzionamento a corrente alternata: il frigorifero non funziona.	Il fusibile nella rete di alimentazione alternata è guasto.	Sostituire il fusibile.
	Il veicolo non è collegato alla rete di alimentazione alternata.	Collegare il veicolo alla rete di alimentazione alternata.
	L’elemento riscaldante a corrente alternata è guasto.	Rivolgersi al servizio assistenza clienti autorizzato.
Nel funzionamento a corrente continua: il frigorifero non funziona.	Il fusibile nel cavo di corrente continua è guasto.	Sostituire il fusibile.
	La batteria del veicolo è scarica.	Controllare la batteria del veicolo e ricaricarla.
	L’accensione non è inserita.	Inserire l’accensione.
	L’elemento riscaldante a corrente continua è guasto.	Rivolgersi al servizio assistenza clienti autorizzato.
Nel funzionamento a gas: il frigorifero non funziona.	La bombola del gas è vuota.	Sostituire la bombola del gas.
	La valvola del gas è chiusa.	Aprire la valvola del gas.
	C’è aria nel tubo.	Spegnere e riaccendere il frigorifero. Ripetere l’operazione eventualmente tre o quattro volte.
Solo RMV5305: In regime automatico: il frigorifero è in funzionamento a gas sebbene sia collegato alla rete di alimentazione alternata.	La tensione di rete è troppo bassa.	Il frigorifero passa automaticamente al funzionamento a corrente alternata non appena la tensione di rete torna a essere sufficiente.

Disturbo Possibile causa Proposta di soluzione

Il frigorifero non raffredda a sufficienza.	La ventilazione intorno al gruppo refrigerante è insufficiente.	Verificare che le griglie di ventilazione siano libere.
	L'evaporatore è ghiacciato.	Verificare che la porta del frigorifero si chiuda correttamente. Sbrinare il frigorifero.
	L'impostazione della temperatura è troppo alta.	Impostare la temperatura più bassa.
	La temperatura ambiente è troppo alta.	Estrarre temporaneamente le griglie di ventilazione per far sì che l'aria calda fuoriesca più rapida-mente.
	Sono stati inseriti troppi generi alimentari contemporaneamente nel frigorifero.	Togliere una parte dei generi alimentari.
	Sono stati inseriti contemporaneamente troppi generi alimentari caldi nel frigorifero.	Estrarre i generi alimentari caldi e lasciarli raffreddare prima di riporli nel frigorifero.
	Il frigorifero non è ancora in funzione da abbastanza tempo.	Controllare nuovamente la temperatura dopo quattro o cinque ore.

Guasti indicati e segnale acustico

I guasti vengono visualizzati con il lampeggio dei singoli tasti sul campo di comando, un segnale acustico o una combinazione di entrambi.

Indicazione Guasto Proposta di soluzione

Nel funzionamento a corrente alternata: e lampeggiano, il segnale acustico suona per 20 s	L’elemento riscaldante a corrente alternata o il gruppo refrigerante è guasto.	Rivolgersi al servizio assistenza clienti autorizzato.
Nel funzionamento a corrente continua: e lampeggiano, il segnale acustico suona per 20 s	L’elemento riscal-dante a corrente continua o il gruppo refrigerante è guasto.
e lampeggiano, il segnale acustico suona per 20 s	Il bruciatore o il gruppo refrigerante è guasto.
lampeggia	Il sensore di tempera-tura ha un contatto o è guasto.
Nel funzionamento a corrente alternata: e lampeggiano, il segnale acustico suona per 20 s	L’alimentazione elet-trica non è disponibile o non è sufficiente.	Controllare il cavo di collega-mento di corrente alternata, l’alimentazione elettrica e il fusibile.
Nel funzionamento a corrente continua: e lampeggiano, il segnale acustico suona per 20 s	L’alimentazione elet-trica non è disponibile o non è sufficiente.	Controllare il cavo di collega-mento di corrente continua, la batteria del veicolo e il fusibile. Controllare il segnale D+ sul veicolo.
Nel funzionamento a gas e in regime automatico: e lampeggiano, il segnale acustico suona per 20 s	La fiamma del bruci-tore non è accesa.	Controllare l’alimentazione del gas (bombola del gas, valvola del gas).Dopo l’eliminazione del guasto premere il tasto
Il segnale acustico suona per 15 secondi a intervalli di due minuti	L’illuminazione interna è accesa.	Verificare che la porta del frigori-fero si chiuda correttamente. Chiudere la porta del frigorifero.

9 Pulizia e cura

AVVERTENZA! Pericolo di morte a causa di scossa elettrica

Staccare il frigorifero dalla rete ogni volta che si effettua la pulizia e la cura.

AVVISO! Pericolo di danni

• Per la pulizia non impiegare detergenti corrosivi oppure oggetti ruvidi, perché potrebbero danneggiare il frigorifero.
• Non impiegare mai utensili duri o acuminati per rimuovere gli strati di ghiaccio o per liberare oggetti congelati.
• Non utilizzare alcun ausilio meccanico o di qualsiasi altro tipo per accelerare il processo di sbrinamento.

▶ Con un panno umido pulire il frigorifero regolarmente e non appena sono visibili tracce di sporco.
▶ Assicurarsi che non goccioli acqua nelle guarnizioni. Questo può danneggiare il sistema elettronico.
▶Dopo aver pulito il frigorifero asciugarlo con un panno.
▶Controllare il deflusso della condensa con regolarità.
Se necessario pulire il deflusso della condensa. Quando è intasato, la condensa si raccoglie sul pavimento sotto al frigorifero.
▶ Assicurarsi che le griglia di ventilazione del frigorifero nella parete esterna del camper e del caravan siano prive di polvere e sporcizia in modo da permettere al calore generato durante il funzionamento di fuoriuscire e non danneggiare il frigorifero.

10 Manutenzione

AVVERTENZA!

I lavori all'impianto del gas ed elettrico possono essere eseguiti solo da personale specializzato e autorizzato.

NOTA

Eseguire la manutenzione del frigorifero dopo un lungo periodo in cui il veicolo non è stato utilizzato. Entrare in contatto con il servizio assistenza clienti.

Far verificare l'impianto del gas e i condotti fumi collegati prima della messa in funzione iniziale e ogni due anni, da parte di un esperto autorizzato, secondo la norma EN 1949.
Il bruciatore deve essere pulito quando necessario, tuttavia almeno una volta all'anno. In caso di utilizzo di GPL (serbatoio o bombole ricaricabili), l'intervallo di manutenzione si accorcia a sei o tre mesi, a seconda del grado di sporcizia accumulatosi. Questo si evidenzia da una ridotta capacità di raffreddamento nel funzionamento a gas.
▶ Conservare i comprovanti delle manutenzioni eseguite al vostro frigorifero.

10.1 Pulizia del bruciatore a gas

AVVERTENZA!

• Prima di pulire il bruciatore a gas pulire la valvola del gas del frigorifero.
• Lasciar raffreddare il bruciatore prima di pulirlo.
• Non apportare modifiche all'impianto del gas.
• È possibile pulire il bruciatore a gas senza smontare l'impianto del gas.

▶ Smontare la griglia di ventilazione (fig. 16, pagina 11 e fig. 17, pagina 12).
Premere la chiusura al di sotto della copertura del bruciatore ed estrarre la copertura (fig. 18, pagina 13).
▶ Eliminare dal tubo del bruciatore le impurità più grandi con una spazzola adeguata a setole morbide (fig. 19, pagina 13).
▶ Soffiare con aria compressa il tubo del bruciatore attraverso la fessura su di esso (fig. 20, pagina 13).

▶Applicare la copertura del bruciatore.
√ La copertura del bruciatore è fissata quando si sente lo scatto.
▶Fissare la griglia di ventilazione.

11 Garanzia

Vale il termine di garanzia previsto dalla legge. Qualora il prodotto risultasse difettoso, La preghiamo di rivolgersi alla filiale del produttore del suo Paese (vedi retro), oppure al rivenditore specializzato di riferimento.

Per la riparazione e per il disbrigo delle condizioni di garanzia è necessario inviare la seguente documentazione:

• una copia della fattura con la data di acquisto del prodotto,
• un motivo su cui fondare il reclamo, oppure una descrizione del guasto.

12 Smaltimento

AVVERTENZA! Situazione di pericolo per bambini!

Prima di smaltire il vostro vecchio frigorifero: Lasciare i piani d'appoggio all'interno del frigorifero in modo che i bambini non possano usarli come mezzi di salita.

▶Raccogliere il materiale di imballaggio possibilmente negli appositi contenitori di riciclaggio.

Quando il prodotto viene messo fuori servizio definitivamente, informarsi al centro di riciclaggio più vicino, oppure presso il proprio rivenditore specializzato, sulle prescrizioni adeguate concernenti lo smaltimento.

Proteggete l'ambiente!

Gli accumulatori e le batterie non devono essere raccolti insieme ai rifiuti domestici.

Consegnare gli accumulatori difettosi o le batterie usate al rivenditore o presso un centro di raccolta.

13 Specifiche tecniche

	RMV5301 RMV5305
Tensione di allacciamento: 230 V~12 V---
Valori di allacciamento:	135 W (230 V~)130 W (12 V---)
Capacità lorda: 78 l (senza cella freezer)73 l (con cella freezer)
Capacità netta: 75 l (senza cella freezer)70 l (con cella freezer)
Cella freezer: 8 l
Consumo energetico:	ca. 2,4 kWh/24 h (230 V~)ca. 260 Ah/24 h (12 V---)
Consumo di gas: 270 g/24 h
Classe climatica: SN
Temperatura ambiente: da +10 °Ca +32 °C
Accensione: Automatica Automatica
Selezione energetica: Manuale	Automatica
Dimensioni:	821 x 486 x 478,5 mm
Dimensioni decorazione della porta:	740 x 455 x max 3,8 mm
Peso:	24,5 kg
Certificati di controllo:	CE E1

dometic.com

YOUR LOCAL DEALER

dometic.com/dealer

YOUR LOCAL SUPPORT

dometic.com/contact
