508254 - Switch di rete Intellinet - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Switch di rete industriale PoE+
Modello	508254
Marca	Intellinet
Numero di porte Ethernet	4 porte Gigabit PoE+ (10/100/1000 Mbps)
Porte SFP	2 slot GBIC SFP
Budget PoE totale	120 W
Potenza max per porta PoE	30 W (802.3at/af)
Capacità di commutazione (backplane)	12 Gbps
Alimentazione	44–57 V CC, doppio ingresso ridondante (morsettiera)
Consumo elettrico	Max 120 W (PoE) + 10 W (switch)
Temperatura di funzionamento	da -40 °C a 75 °C
Grado di protezione	IP40
Materiale del contenitore	Metallo
Montaggio	Guida DIN, da tavolo (con piedini)
Dimensioni approssimative (L x P x A)	140 x 100 x 30 mm
Peso approssimativo	500 g
LED indicatori	Alimentazione (PWR), Link/Act (porta Ethernet e SFP), PoE (arancione)
Installazione	Plug and play, senza configurazione
Garanzia	3 anni
Norme	CE, RoHS
Contenuto della confezione	Switch, kit di montaggio DIN, morsettiera, guida rapida

Domande frequenti - 508254 Intellinet

Quali tipi di dispositivi possono essere alimentati tramite PoE?

Questo switch può alimentare qualsiasi dispositivo compatibile con PoE (802.3af) o PoE+ (802.3at), come telecamere IP, punti di accesso WiFi, telefoni VoIP, ecc., con una potenza massima di 30 W per porta.

Come installare lo switch su una guida DIN?

Fissare prima il supporto DIN fornito sul retro dello switch usando le viti. Quindi, allineare il supporto con la guida DIN e spingere delicatamente fino a quando non scatta. Assicurarsi che sia bloccato.

Posso utilizzare contemporaneamente le porte Ethernet e SFP?

Sì, tutte le porte (4 Ethernet + 2 SFP) possono funzionare contemporaneamente. Lo switch garantisce una comunicazione non bloccante con una capacità di backplane di 12 Gbps.

Come collegare l'alimentazione elettrica?

Utilizzare la morsettiera a vite fornita: svitare i morsetti, inserire i cavi di alimentazione (positivo e negativo) da sorgente CC 44-57 V, poi riavvitare. È possibile collegare due alimentazioni ridondanti per maggiore affidabilità.

Cosa significano i LED sul pannello frontale?

Il LED PWR verde indica che il dispositivo è acceso.
I LED Link/Act verdi (per ogni porta) si accendono quando viene stabilita una connessione e lampeggiano durante il trasferimento dati.
Il LED PoE arancione si accende quando la porta alimenta un dispositivo PoE.

Posso usare questo switch all'esterno?

Il contenitore IP40 protegge dalla polvere, ma non è impermeabile. Può essere installato in un ambiente industriale interno o in un armadio esterno protetto. L'intervallo di temperatura da -40°C a 75°C consente l'uso in condizioni estreme.

È necessario configurare lo switch prima dell'uso?

No, lo switch è plug-and-play. Rileva automaticamente la velocità dei dispositivi collegati (10/100/1000 Mbps) e non richiede alcuna configurazione software.

Quale cavo utilizzare per le porte SFP?

È necessario utilizzare moduli SFP compatibili (venduti separatamente) con il tipo di fibra appropriato (multimodale o monomodale). Lo switch non include moduli SFP.

Cosa fare se un dispositivo PoE non si accende?

Verificare innanzitutto che il budget PoE totale (120 W) non sia superato. Assicurarsi che il cavo Ethernet sia collegato correttamente e che il dispositivo sia compatibile PoE. Se il problema persiste, testare un'altra porta o riavviare lo switch.

Come pulire e mantenere lo switch?

Scollegare l'alimentazione prima di qualsiasi pulizia. Utilizzare un panno asciutto e non lanuginoso per pulire il contenitore. Non utilizzare prodotti chimici o abrasivi. Assicurarsi che le aperture di ventilazione non siano ostruite.

MANUALE UTENTE 508254 Intellinet

L'Intellinet Switch industriale 4 porte Ggiabit Ethernet PoE+ con 2 porte SFP offre una combinazione di caratteristiche veloci e convenienti, pur fornendo una capacità di trasmissione eccellente. Non è richiesta alcuna configurazione e l'installazione è ad uso immediato.

Per ulteriori specifiche, visita il sito intellinetnetwork.com/barcode/508254.

Caratteristiche

• Fornisce alimentazione e connessione dati fino a quattro dispositivi di rete PoE
• Alloggiamento in metallo compatto IP40 per resistere a condizioni industriali difficili
• Ampia gamma di temperatura d'esercizio: -40 - 75°C
  • Installazione su guida DIN opzionale
• Due alloggiamenti per slot per moduli GBIC (SFP)
• Due ingressi DC ridondanti (44 – 57 V) con terminal block I/O

Con una velocità della scheda di collegamento di 12 Gbps, una performance incredibile sarà possibile per i vostri computer, server o altri dispositivi per la rete. Ognuna delle porte traccia automaticamente la velocità del dispositivo di rete connesso e la regola a 10, 100 o 1000 Mbps per massimizzare compatibilità e performance. Zaprojektowany do rozdzielania napięcia do dostosowanych urządzeń wedle zapotrzebowania, ten Splitter Ultra PoE dostarcza do 30 watów prądu na port, z górnym limitem przekazu o wysokości 120 watów.

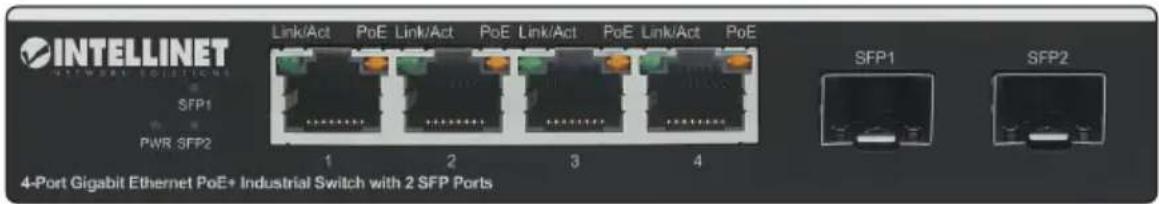

Pannello frontale

LED Colore Stato Indicazione
PWR Verde		Acceso Acceso
		Spento Spento
Link/Act 1 - 4 / SFP 1 & 2	Verde	Acceso Porta di	connessione valida
		Lampeggiante	Invio o ricezione dati
		Spento Nessuna	connessione stabilita
PoE Arancia		Acceso	Il dispositivo collegato sta ricevendo corrente
		Spento	Nessuna periferica PSE/PoE è collegata

Alimentazione

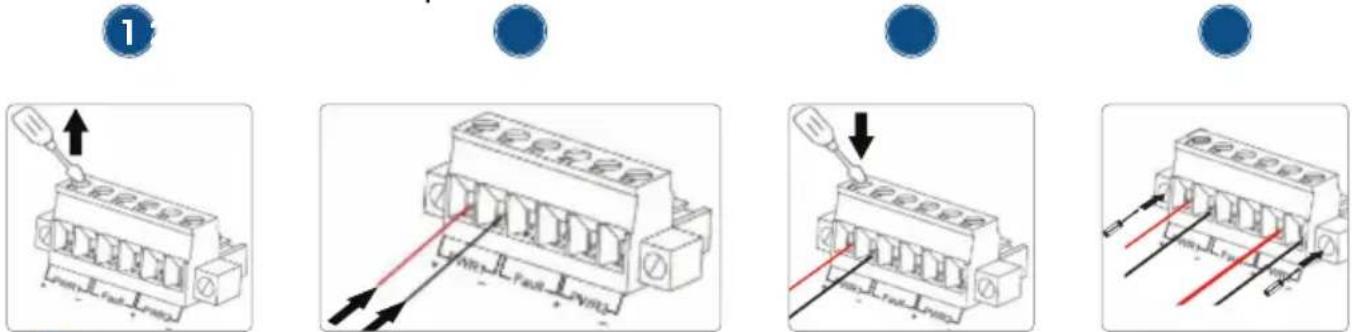

Installazione morsettiera

NOTA: Prima di iniziare, assicurarsi che l'alimentazione sia staccata/disattivata!

1 Allentare le viti appropriate.
2 Inserire i cavi nudi di alimentazione negli appositi alloggiamenti dei morsetti (il cavo positivo nell'alloggiamento del positivo; il cavo negativo nell'alloggiamento del negativo).
3 Serrare le viti appropriate per fissare i cavi. (Se necessario, ripetere i punti da 1 a 3 sulla seconda coppia di ingresso).
4 Installare il blocco nel dispositivo e serrare le viti.

Installazione desktop

Prima di utilizzare il prodotto:

• si consiglia di fare attenzione a dove viene collocato lo switch su una superficie piana che può supportare il peso dello switch (o qualsiasi altro oggetto che deve essere tenuto in considerazione)
• con un minimo di 25 mm (approssimativamente 1") di spazio libero verso l'alto e lateralmente per permettere un'adeguata ventilazione, lontano da sorgenti che possono provocare disturbi e interferenze elettro magnetiche: radio, trasmettitori, amplificatori di banda, ecc.

Installazione su guida DIN

1 Con staffa per guida DIN fissata al dispositivo mediante viti, staffa angolare su guida DIN.
2 Spingere il dispositivo fino a quando non scatta in posizione.

ITALIANO: Questo simbolo sui prodotto o sulla relativa confezione indica che il prodotto non va trattato come un rifiuto domestico. In ottemperanza alla Direttiva UE 2012/19/EU sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), questa prodotto elettrico non deve essere smaltito come rifiuto municipale misto. Si prega di smaltire il prodotto riportandolo al punto vendita o al punto di raccolta municipale locale per un opportuno riciclaggio.
