Type de produit	Commutateur réseau industriel PoE+
Modèle	508254
Marque	Intellinet
Nombre de ports Ethernet	4 ports Gigabit PoE+ (10/100/1000 Mbps)
Ports SFP	2 emplacements GBIC SFP
Budget PoE total	120 W
Puissance max par port PoE	30 W (802.3at/af)
Capacité de commutation (fond de panier)	12 Gbps
Alimentation	44–57 V DC, double entrée redondante (bornier)
Consommation électrique	Max 120 W (PoE) + 10 W (commutateur)
Température de fonctionnement	-40 °C à 75 °C
Indice de protection	IP40
Matériau du boîtier	Métal
Montage	Rail DIN, bureau (sur pieds)
Dimensions approximatives (L x P x H)	140 x 100 x 30 mm
Poids approximatif	500 g
LEDs indicateurs	Alimentation (PWR), Link/Act (port Ethernet et SFP), PoE (orange)
Installation	Plug and play, sans configuration
Garantie	3 ans
Normes	CE, RoHS
Contenu du carton	Commutateur, kit de montage DIN, bornier, manuel rapide

FOIRE AUX QUESTIONS - 508254 Intellinet

Quels types d'appareils peuvent être alimentés via PoE ?

Ce commutateur peut alimenter tout périphérique compatible PoE (802.3af) ou PoE+ (802.3at), comme des caméras IP, points d'accès WiFi, téléphones VoIP, etc., avec une puissance maximale de 30 W par port.

Comment installer le commutateur sur un rail DIN ?

Fixez d'abord le support DIN fourni à l'arrière du commutateur à l'aide des vis. Ensuite, alignez le support avec le rail DIN et poussez doucement jusqu'à ce qu'il s'enclenche. Assurez-vous qu'il est bien verrouillé.

Puis-je utiliser à la fois les ports Ethernet et SFP en même temps ?

Oui, tous les ports (4 Ethernet + 2 SFP) peuvent fonctionner simultanément. Le commutateur assure une communication non bloquante avec une capacité de fond de panier de 12 Gbps.

Comment raccorder l'alimentation électrique ?

Utilisez le bornier à vis fourni : dévissez les bornes, insérez les fils d'alimentation (positif et négatif) de source DC 44-57 V, puis revissez. Vous pouvez connecter deux alimentations redondantes pour plus de fiabilité.

Que signifient les LED sur le panneau avant ?

La LED PWR verte indique que l'appareil est sous tension.
Les LED Link/Act vertes (pour chaque port) s'allument lorsqu'une connexion est établie et clignotent lors du transfert de données.
La LED PoE orange s'allume lorsque le port alimente un périphérique PoE.

Puis-je utiliser ce commutateur en extérieur ?

Le boîtier IP40 protège contre la poussière, mais il n'est pas étanche. Il peut être installé dans un environnement industriel intérieur ou dans une armoire extérieure protégée. La plage de température de -40°C à 75°C permet une utilisation dans des conditions extrêmes.

Faut-il configurer le commutateur avant utilisation ?

Non, le commutateur est plug-and-play. Il détecte automatiquement la vitesse des appareils connectés (10/100/1000 Mbps) et ne nécessite aucune configuration logicielle.

Quel câble utiliser pour les ports SFP ?

Vous devez utiliser des modules SFP compatibles (vendus séparément) avec le type de fibre approprié (multimode ou monomode). Le commutateur n'inclut pas de modules SFP.

Que faire si un périphérique PoE ne s'allume pas ?

Vérifiez d'abord que le budget PoE total (120 W) n'est pas dépassé. Assurez-vous que le câble Ethernet est correctement branché et que le périphérique est compatible PoE. Si le problème persiste, testez un autre port ou redémarrez le commutateur.

Comment nettoyer et entretenir le commutateur ?

Débranchez l'alimentation avant tout nettoyage. Utilisez un chiffon sec et non pelucheux pour essuyer le boîtier. N'utilisez pas de produits chimiques ou abrasifs. Assurez-vous que les ouvertures de ventilation ne sont pas obstruées.

MODE D'EMPLOI 508254 Intellinet

L'Intellinet Commutateur industriel 4 ports Ethernet Gigabit PoE+ avec 2 ports SFP propose toute une gamme de fonctionnalités assurant le débit optimal de votre réseau, ainsi qu'un gain notable de temps et d'argent. Pas besoin de configuration, puisque l'installation se fait en plug and play.

Vous trouvez les spécifications sur intellinetnetwork.com/barcode/508254.

Traits

• Muni de connexions de données et d'alimentation pour raccorder jusqu'à quatre périphériques réseau PoE
• Boîtier métallique IP40 à profil mince pour résister à des conditions industrielles extrêmes
• Écart de température pour le fonctionnement : -40 – 75 °C
• Option pour l'installation sur rail DIN
• 2 emplacements GBIC pour module émetteur/récepteur optique SFP

- Deux entrées redondantes en courant continu (44 – 57 V) avec bloc terminal I/O

Avec sa vitesse de fond de panier de 12 Gpbs, le commutateur offre des performances de pointe à vos ordinateurs, à vos serveurs, et à vos autres appareils connectés. Chacun des ports détecte automatiquement la vitesse de connexion de l'appareil réseau connecté, et s'ajuste automatiquement à 10, 100 ou 1000 Mbps, pour une performance et une compatibilité accrues. Conçu pour fournir une importante puissance aux appareils compatibles, ce commutateur PoE offre une puissance maximale de 30 watts par port jusqu'à ce que sa puissance maximale de 120 watts ait été atteinte.

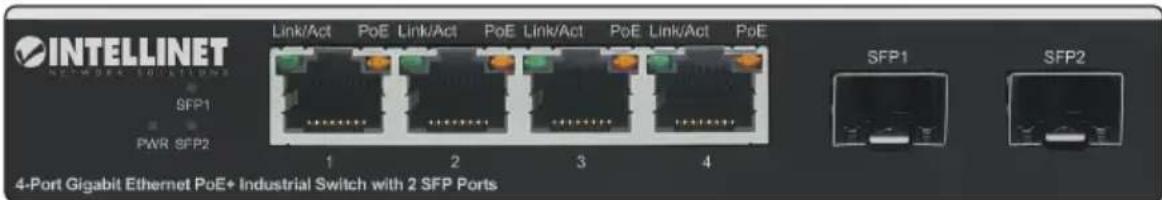

Panneau avant

LED Couleur Statut Indication

PWR Vert		Allumé Appareil est alimenté
		Éteint Éteindre
Link/Act1 – 4 /SFP1 & 2	Vert	Allumé Connexion est établie
		Clignotant En train d’émettre ou de recevoir des données
		Éteint Connexion n’est pas établie
PoE Orange		Allumé L’appareil connecté est alimenté
		Éteint Port n’est connecté pas à un appareil PSE/PoE

Alimentation

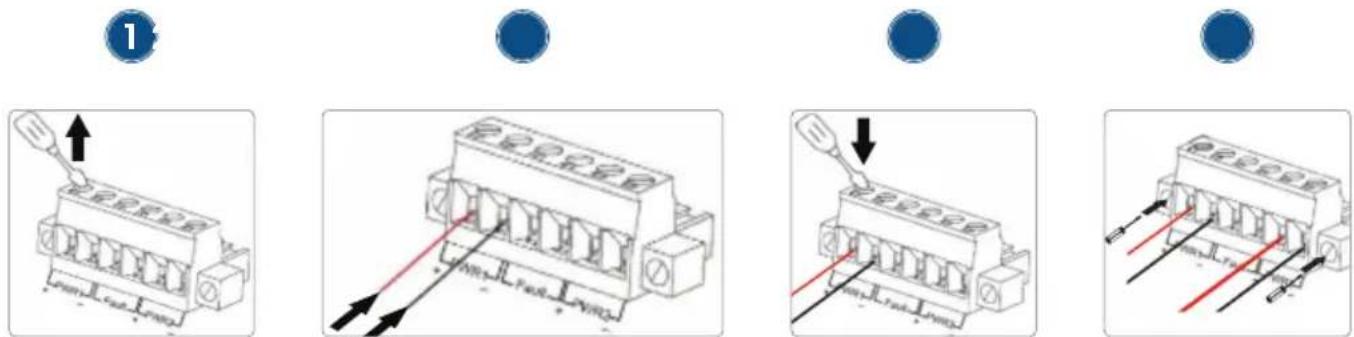

Installation via bloc terminal

NOTE : Assurez-vous que l'alimentation est intégralement éteinte/déconnectée avant de commencer !

1 Desserrez les vis appropriées.
2 Insérez les fils d'alimentation nus dans les emplacements du terminal appropriés (fil positif dans l'emplacement positif ; fil négatif dans l'emplacement négatif).
3 Serrez les vis appropriées pour fixer les fils. (Si vous le souhaitez, répétez les étapes 1 à 3 sur la deuxième paire d'entrées.)
4 Installez le bloc dans le périphérique et serrez les vis.

Installation en bureau

Avant d'utiliser le commutateur, il est recommandé:

• de le placer sur une surface plane qui peut supporter son poids (et celui d'autres objets),
• ac. un écartement minimal de 25 mm d'autres objets pour une ventilation suffisante, loin des appareils électriques qui peuvent être source d'interférence (des radios etc.).

Installation du DIN-Rail

1 Avec le support DIN-rail fixé au dispositif à vis, alignez le support avec le rail DIN.
2 Poussez le périphérique jusqu'à ce qu'il soit en place.

FRANÇAIS: Ce symbole sur le produit ou son

emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2012/19/EU sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

FRANÇAIS: Cet appareil satisfait aux exigences de CE 2014/30/EU et / ou 2014/35/EU. La Déclaration de Conformité est disponible à :

Toutes les marques et noms commerciaux sont la propriété de leurs propriétaires respectifs.
