MANUALE UTENTE AVerVision M5 AVer

(1) (2) (3) (4) (5) (6) (7) (8) (9)

(1) (2) (3) (4) (5) (6) (7) (8) (9)

(1) (2) (3) (4) (5) (6) (7) (8) (9)

(1) (2) (3) (4) (5) (6) (7) (8) (9)

(1) (2) (3) (4) (5) (6) (7) (8) (9)

(1) (2) (3) (4) (5) (6) (7) (8) (9)

(1) Cable USB 2.0
(2) Base
(3) Brazo mecánico
(4) Botones de captura/enfoque automático/luz led

Contenuto della confezione

Unit M5

Scheda garanzia

Accessori opzionali

Borsa da trasporto Foglio anti-riflesso

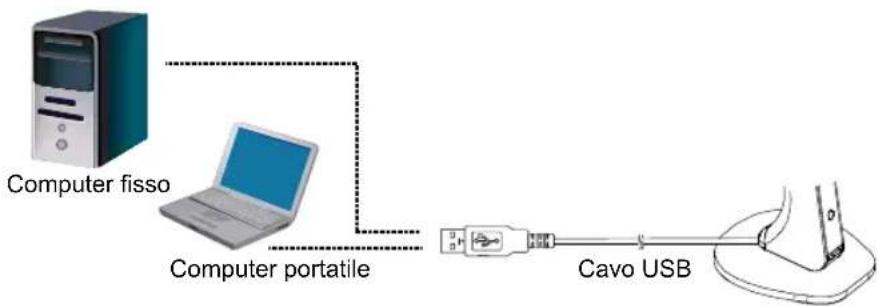

Collegamento dell'unità M5 a un PC/Laptop

Software, Domande più frequenti, Video di formazione

Per scaricare il software AVerTouch, leggere le domande più frequenti e accedere ai video di formazione rimandiamo al sito: https://www.avereurope.com/download-center

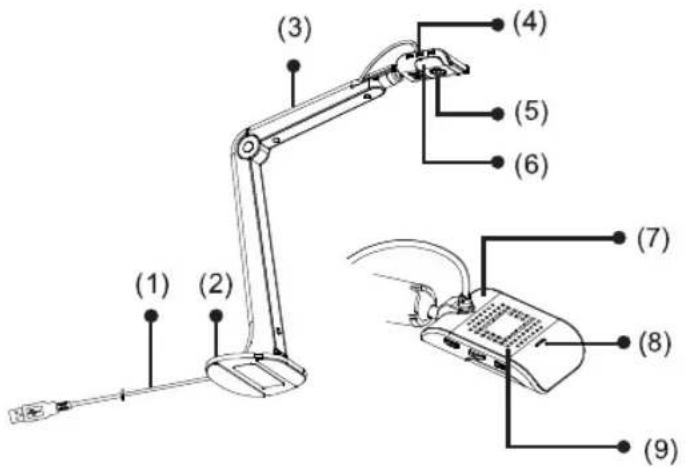

Panoramica

(1) (2) (3) (4) (5) (6) (7) (8) (9)

(1) Cavo USB 2.0
(2) Base
(3) Braccio meccanico
(4) Pulsanti Cattura/AF/Lampada LED

	■ P remere per 1 secondo per catturare un'immagine fissa tramite AVerTouch.■ Premere e tenere premuto per 3 secondi per avviare la registrazione tramite AVerTouch. Per interrompere la registrazione premere e tenere premuto nuovamente per 3 secondi tramite AVerTouch.
	■ Premere per 1 secondo per regolare automaticamente la messa a fuoco.
	■ Premere per 1 secondo per regolare la luminosità della lampada LED.1° pressione: lampada accesa (livello 1). 2° pressione: lampada accesa (livello 2).3° pressione: lampada accesa (livello 3). 4° pressione: lampada spenta.■ Premere e tenere premuto per 3 secondi per ruotare di 180°.
	Premere congiuntamente per 1 secondo per bloccare tramite AVerTouch.

(5) Obiettivo telecamera
(6) Lampada LED
(7) Testa della telecamera
(8) Spia di stato LED - verde fisso indica che il dispositivo è acceso.
(9) Microfono integrato

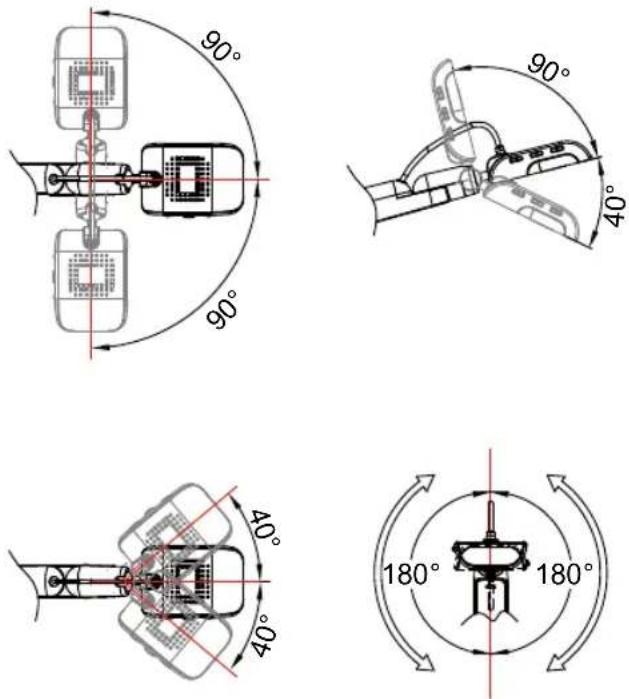

Angolazione della testa della telecamera

Spostare la testa della telecamera come indicato nell'immagine.

[ATTENZIONE] Per evitare di danneggiare la testa della telecamera, tenere il bordo della testa della telecamera per ruotare la testa della telecamera stessa.

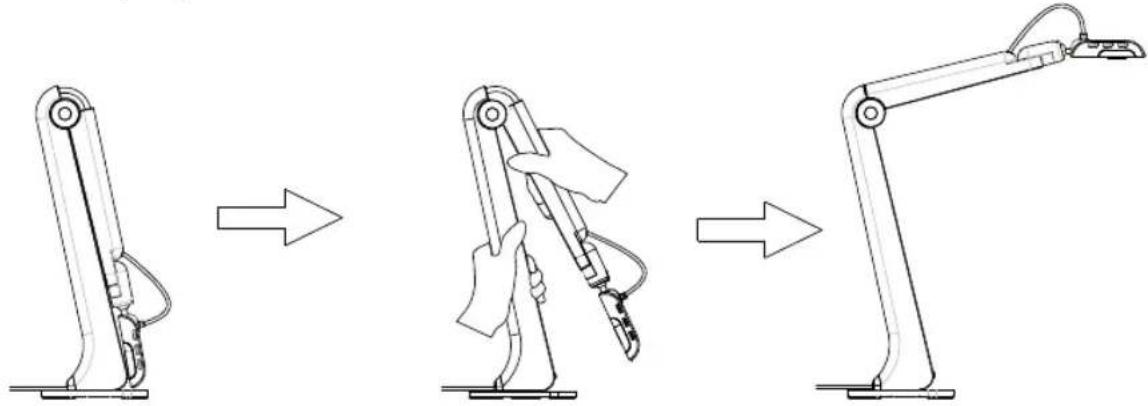

Angolazione del corpo della telecamera

[ATTENZIONE] Per evitare di danneggiare la testa della telecamera, NON tirare l'angolo del braccio di più di 91.5°.

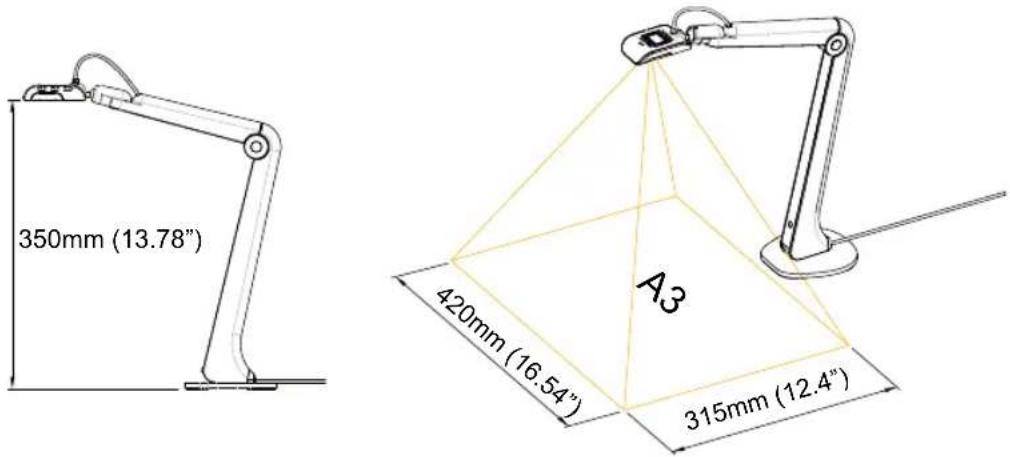

Quando la posizione della telecamera è alta 350mm (13.78"), l'area di ripresa sarà di dimensione A3.

350mm (13.78") 420mm (16.54") A3 315mm (12.4")

[ATTENZIONE] Per evitare di danneggiare la testa della telecamera, NON prendere la testa della telecamera per aprire la telecamera.

Specifiche tecniche*

Sensore immagine	1/3.2" CMOS
Conteggio Pixel 8 megapixel
Frame Rate	Max. 60fps @1920x1080Max. 15fps @3264x2448
Risoluzione di uscita	3264x2448, 1920x1080, 1280x1024, 1280x720, 1024x768, 800x600, 640x480, 640x360, 320x240, 320x184, 320x180
Messa a fuoco Auto (pulsante)/Manuale (tramite software)
Area di ripresa Più grande del formato A3 420mm x 315mm (16.53" x 12.4")
Zoom Zoom digitale 16X (tramite software)
Fonte di alimentazione	USB 2.0, 5V/0.5A
Consumo	1.7Watt (lampada accesa)1.3Watt (lampada spenta)
Condizioni di funzionamento	Temperatura: da 0°C a +40°C (da +32°F a +104°F)**Umidità: dal 10% al 90%
Condizioni di conservazione	Temperatura: da -30°C a +60°C (da -22°F a +140°F)Umidità: dal 10% al 90%
Tipo di lampada LED
USB	USB 2.0 (per connettività di alimentazione e computer)
Microfono Integrato
Funzionamento (L x P x H)	313.4mm x 108.6mm x 370.0mm (12.34" x 4.28" x 14.57")
Chiuso (L x P x H)	115.9mm x 108.6mm x 323.6mm (4.56" x 4.28" x 12.74")
Peso netto 0.78kg (1.72lbs)
Peso lordo 1.1kg (2.42lbs)
Software AVerTouch

* Le specifiche sono soggette a variazioni senza preavviso
** Consigliamo che la temperatura di funzionamento sia compresa fra 0°C e +35°C (32°F e +95°F) quando la lampada LED è accesa.

AVVERTENZA

Per ridurre il rischio di incendio o di scosse elettriche, non esporre questa attrezzatura alla pioggia o all'umidità. La garanzia decade in caso di modifiche non autorizzate al prodotto.

■ Non far cadere la telecamera e non sottoporla a urti fisici.

■ Utilizzare la corretta tensione di alimentazione per evitare di danneggiare la telecamera.

Non posizionare la telecamera in un punto in cui il cavo possa essere calpestato, in quanto ciò potrebbe causare lo sfilacciamento o il danneggiamento del cavo o della spina.

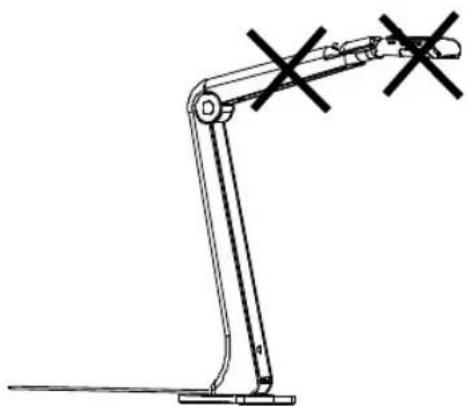

■ Tenere la parte inferiore della telecamera con entrambe le mani per spostare la telecamera. Non afferrare l'obiettivo o il braccio per spostare la telecamera.

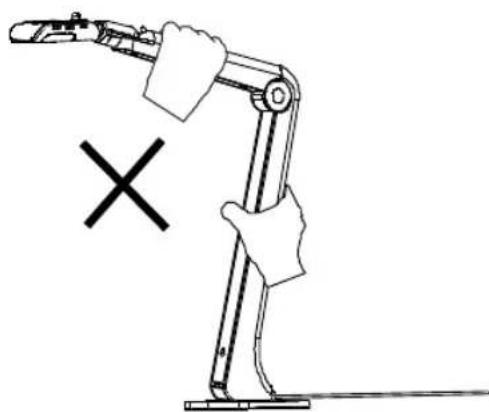

■ Non tirare il braccio della telecamera e la parte della telecamera in direzione opposta.

Informazioni di contatto

AVer Information Europe B.V.

https://www.avereurope.com

Assistenza tecnica: [e-mail]
