305851 - Strumenti di misura Bearware - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo 305851 Bearware in formato PDF.
| Tipo di prodotto | Dispositivo di misurazione dei costi energetici |
| Tensione di alimentazione | 230 V CA, 50 Hz |
| Potenza massima | 3680 W |
| Corrente massima | 16 A |
| Campo di misura della potenza | 0,1 - 3680 W |
| Campo di misura della corrente | 0,005 - 16 A |
| Campo di misura della tensione | 200 - 276 V |
| Campo di misura del consumo | 0,0 - 9999 kWh |
| Campo di misura dei costi | 0,00 - 9999 € |
| Precisione | ± 2% |
| Modalità di visualizzazione | Potenza, tensione, corrente, consumo (kWh), costo totale (€), costo per kWh (€/kWh) |
| Memoria dati | Sì, salva anche in assenza di tensione |
| Funzione di reset | Sì, tramite pulsante Reset |
| Temperatura di esercizio | 0°C - 40°C |
| Utilizzo | Solo per interni |
| Categoria di sovratensione | CAT II |
| Contenuto della confezione | Dispositivo di misurazione, manuale di istruzioni |
| Manutenzione | Pulire con un panno asciutto |
| Sicurezza | Non collegare in serie, non immergere, non aprire |
Domande frequenti - 305851 Bearware
Domande degli utenti su 305851 Bearware
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Strumenti di misura in formato PDF gratuitamente! Trova il tuo manuale 305851 - Bearware e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. 305851 del marchio Bearware.
MANUALE UTENTE 305851 Bearware
- Contenuto della confezione....25
- Dati tecnici....25
- Messa in funzione....25
- Display ed elementi di controllo....26
4.1 Display 26 - Impostazioni....26
5.1 Cambio modalità ....26
5.2 Impostazione costi....27 - Reset apparecchio 27
- Avvertenze di sicurezza ed esclusione della responsabilità....28
- Indicazioni di smaltimento ....29
- Istruzioni per lo smaltimento delle batterie ....30
Grazie per aver scelto un prodotto di BEARWARE. Per utilizzare con soddisfazione il dispositivo acquistato, si prega di leggere attentamente le seguenti brevi istruzioni per l'uso.
1. Contenuto della confezione
- Misuratore del consumo di energia elettrica
- Istruzioni per l'uso
2. Dati tecnici
| Tensione elettrica 230 V | AC~ 50 Hz |
| Amperaggio massimo 16 A | |
| Potenza massima 3680 W | |
| Temperatura d'esercizio | da 0°C a 40°C |
| Accuratezza ± 2% | |
| Portata/campo di misura | 0,1 - 3680 W (potenza)0,005 A - 16 A (amperaggio)200V - 276 V (potenza)0,0 KWh - 9999 KWh (consumo)0,00€ - 9999€ (spese di corrente) |
| Caratteristiche | Misurazione e calcolo di informazioni sul consumo energetico degli apparecchi collegati |
3. Messa in funzione
Rimuovere il prodotto dalla confezione e togliere qualsiasi materiale di imballaggio. Successivamente collegare il dispositivo a una presa a norma con la messa a terra correttamente installata.
Successivamente il dispositivo è pronto per il funzionamento. Informazioni dettagliate riguardo all'uso e le opzioni di impostazione sono contenute nei seguenti capitoli nelle presenti istruzioni per l'uso.

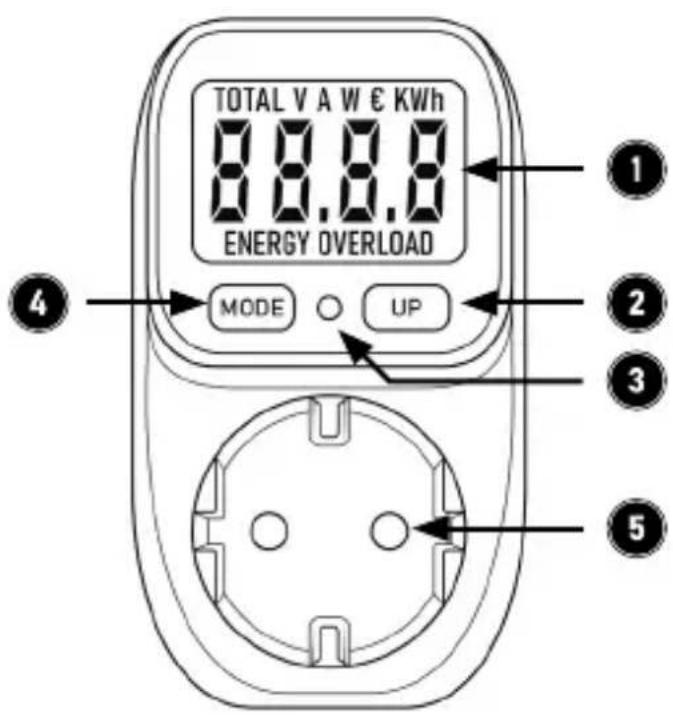

4. Display ed elementi di controllo
| 2 Tasto reset | |
| 3 Pulsante di salita | |
| 4 | Pulsante di modalità |
| 5 Presa di corrente |
4.1 Display
Display:
Il display visualizza informazioni sul consumo, sui costi, sulla tensione di rete e sulla potenza.
5.2 Impostazioni dei costi
Per determinare i costi energetici, impostare il prezzo del kilowattora. Il valore da impostare rappresenta il costo per un chilowattora. Il misuratore del costo energetico ritorna alla visualizzazione standard dopo 10 secondi di inattività.
Esempio: con un prezzo energia di 0,24 €/kWh (€/kilowattora), procedere come segue:
- Tenere premuto il pulsante „MODE“ per circa 4 secondi fino a quando il primo numero sul display inizia a lampeggiare.
- Una volta che Il primo numero sul display inizia a lampeggiare, bisogna saltare questo valore per impostare il prezzo di 24 centesimi per KWh.
- Premere il tasto „MODE“ due volte in modo che la prima cifra dopo il punto lampeggi.
- Premere il pulsante „UP“ fino a quando il display mostra il valore desiderato.
- Premere nuovamente il pulsante „MODE“ per impostare la seconda cifra dopo il punto.
- Salvare le informazioni premendo nuovamente il pulsante „MODE“ per circa 4 secondi.
Questo prodotto non ha una batteria integrata! Il dispositivo può essere utilizzato solo in combinazione con una presa di corrente.
6. Dispositivo di reset
Il misuratore del costo energetico memorizza i dati e gli input rilevanti. I costi e i consumi sono memorizzati in scatti di 0,10 e vengono salvati anche senza elettricità. Questo vale per i costi per KWh e la registrazione dei „costi totali e consumo totale in KWh“. Per riavviare il dispositivo o cancellare i dati calcolati, premere il pulsante „RESET“ sulla parte anteriore del dispositivo con un oggetto appuntito. Si prega di notare che il prezzo del kilowattora inserito all’inizio non verrà resettato. Per modificare il prezzo, ripetere l’operazione indicata nel punto 5.2.
Attenzione! Assicurarsi di non ferirsi con l'oggetto!
5 Impostazioni
5.1 Cambio modalità
Premere brevemente il tasto "MODE" per commutare tra le varie modalità. La sequenza di commutazione è la seguente:
- potenza; 2. tensione; 3. amperaggio 4. consumo in KWh; 5. costi dell'elettricità (totale); 6. costi dell'elettricità in euro (€) per KWh
ATTENZIONE!
• Non inserire la spina assieme ad altri dispositivi.
- Esente da tensione solo quando la spina è staccata.
- Solo per l'utilizzo in ambienti interni.
- Non collegare apparecchi in cui l'amperaggio supera i 16A.
- Verificare sempre che la spina sia inserita completamente e correttamente.
- Pulire l'apparecchio esclusivamente con un panno asciutto.
- Non immergere l'apparecchio nell'acqua. Questo prodotto è provvisto di protezione Power-Down. Tutti i dati vengono salvati automaticamente alla disconnessione dalla tensione.
- Il produttore concede una garanzia secondo le leggi del paese dell'utente, comunque non inferiore a 1 anno (in Germania 2 anni). Inizio della garanzia è la data di vendita dell'apparecchio al consumatore finale.
7. Avvertenze di sicurezza ed esclusione della responsabilità
Non tentare mai di aprire l'apparecchio per effettuare riparazioni o trasformazioni. Evitare il contatto con le tensioni di rete. Non cortocircuitare il prodotto. L'apparecchio non è impermeabile, utilizzarlo solo in luoghi asciutti. Proteggerlo da elevata umidità dell'aria, acqua e neve. In ogni caso, tenere l'apparecchio lontano da elevate temperature. Non esporre l'apparecchio a improvvisi sbalzi termici o forti vibrazioni in quanto potrebbero danneggiarsi le parti elettroniche. Prima di utilizzare l'apparecchio verificare la presenza di eventuali danneggiamenti. Non utilizzare l'apparecchio se ha subito un urto o è stato danneggiato in un altro modo.
Rispettare le normative e limitazioni nazionali. Utilizzare l'apparecchio unicamente per gli scopi descritti nelle presenti istruzioni. Questo prodotto non è un giocattolo. Conservarlo fuori dalla portata di bambini o persone con capacità mentali limitate. Ogni riparazione o modifica al prodotto non effettuata dal fornitore originale comporta l'estinzione dei diritti di garanzia. Il dispositivo può essere utilizzato solo da persone che hanno letto e compreso le presenti istruzioni. Le specifiche dell'apparecchio possono cambiare senza preavviso.
Morsetto di terra
Corrente alternata
Solo per l'uso in ambienti interni.
CAT I
Categoria di sovratensione II
8. Indicazioni per lo smaltimento
Secondo la direttiva RAEE, le apparecchiature elettriche ed elettroniche non possono essere smaltite con i rifiuti domestici. I loro componenti devono essere consegnati separatamente al centro di riciclaggio o smaltimento, in quanto gli eventuali componenti tossici e pericolosi possono inquinare permanentemente l'ambiente in caso di smaltimento improprio. Secondo la legge sulle apparecchiature elettriche ed elettroniche (ElektroG) il consumatore è tenuto a restituire gratuitamente tali apparecchi al termine della loro vita al produttore, al punto vendita o a punti di raccolta pubblici allestiti appositamente.
Dettagli in merito sono regolati dalla rispettiva legge nazionale. Il simbolo riportato sul prodotto, le istruzioni per l'uso e/o la confezione indicano tali disposizioni. Con questo tipo di differenziazione dei materiali, con il riciclaggio e lo smaltimento di apparecchi vecchi, l'utente dà un importante contributo alla tutela dell'ambiente.
9. Note sullo smaltimento delle batterie
Con la vendita di batterie o con la consegna di apparecchi che contengono batterie, il fornitore è tenuto a richiamare l'attenzione del cliente su quanto segue: Quale utente finale, il cliente è obbligato per legge a restituire le batterie usate. Può restituire gratuitamente le batterie vecchie, che il fornitore tiene o ha tenuto nel proprio assortimento come batterie nuove, presso il magazzino (indirizzo di spedizione) del fornitore. I simboli riportati sulle batterie hanno il seguente significato: Pb = la batteria contiene più dello 0,004% in peso di piombo, Cd = la batteria contiene più dello 0,002% in peso di cadmio, Hg = la batteria contiene più dello 0,0005% in peso di mercurio.
Il simbolo del cassonetto barrato significa che la batteria non deve essere smaltita come rifiuto domestico.
Direttiva RAEE 2012/19/UE
Numero reg. RAEE: DE 67896761
Con la presente la ditta WD Plus GmbH dichiara che l'apparecchio 305851 è conforme ai requisiti essenziali e alle rimanenti disposizioni in materia. Una dichiarazione di conformità completa è disponibile presso: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
ITA: I driver aggiornati, le istruzioni per l'uso e altri documenti rilevanti per questo prodotto sono disponibili sulla nostra homepage.
