MANUALE UTENTE 303457 Bearware

Grazie per aver scelto un prodotto di BEARWARE. Per utilizzare con soddisfazione l'apparecchio acquistato, si prega di leggere attentamente le seguenti brevi istruzioni per l'uso. Prima della messa in funzione della merce consegnata, verificare che sia integra, esente da difetti e non danneggiata.

1. Contenuto della confezione

• Stazione meteorologica con proiezione
- Brevi istruzioni per l'uso

2. Dati tecnici

Alimentazione di tensione	Unità principale: 1x alimentatore DC 5V, alimentatore con spina cava 500mA (3,5mm/1,25mm) /// Polarità: - ---(o--- + oppure batterie 3x AAA 1,5V Sensore: 2x batterie AAA da 1,5V
Campo di temperatura	Unità principale: da -5°C a 50°C Sensore: da -40°C a +60°C
Temperatura risoluzione	0,1°C
Classe di protezione sensore esterno	IPX4
Potenza di trasmissione	Unità principale: 0dBm Sensore: 7dBm
Campo di frequenza 433 MHz
Dimensioni (LxAxP)	Unità principale: 168mm x 105mm x 41mm Sensore: : 61mm x 113mm x 40mm

3. Istruzioni aggiuntive per questo apparecchio

Non utilizzare questo apparecchio se è danneggiato. Non esporre l'unità principale all'umidità o all'irraggiamento solare diretto. Il sensore esterno è resistente agli spruzzi e non deve essere esposto a pioggia continua e diretta. Un luogo ideale sarebbe quindi coperto e all'ombra. Prima di utilizzare il prodotto accertarsi che la tensione di rete disponibile corrisponda alla tensione d'esercizio indicata sulla targhetta. Prima di usare il prodotto accertarsi che i cavi non siano danneggiati.

L'apparecchio deve essere collegato a una presa facilmente accessibile, in modo tale che in caso di emergenza possa essere staccato.

Questo prodotto è adatto unicamente per l'uso con un adattatore di rete da 5V DC. La polarità e la dimensione del connettore sono riportate nei dati tecnici al punto 2.

Questo apparecchio non è adatto per scopi medici o per l'informazione pubblica ma solo per l'uso privato.

Attenzione!

Conservare le batterie e l'apparecchio fuori dalla portata dei bambini. Le batterie contengono acidi pericolosi per la salute. Le batterie esauste devono essere sostituite nel più breve tempo possibile per evitare la fuoriuscita del liquido! Non utilizzare in nessun caso batterie nuove e vecchie di tipo diverso contemporaneamente. Non buttare le batterie in nessun caso nel fuoco né cortocircuitarle. Non ricaricare in nessun caso le batterie e non smontarle. Pericolo d'esplosione!

1. Dettagli del prodotto


N.	Descrizione
1 Temperatura ambiente	interno
2 Temperatura esterna
3 Visualizzazione ora
4 Visualizzazione data
5 Allarme 1
6 Allarme 2

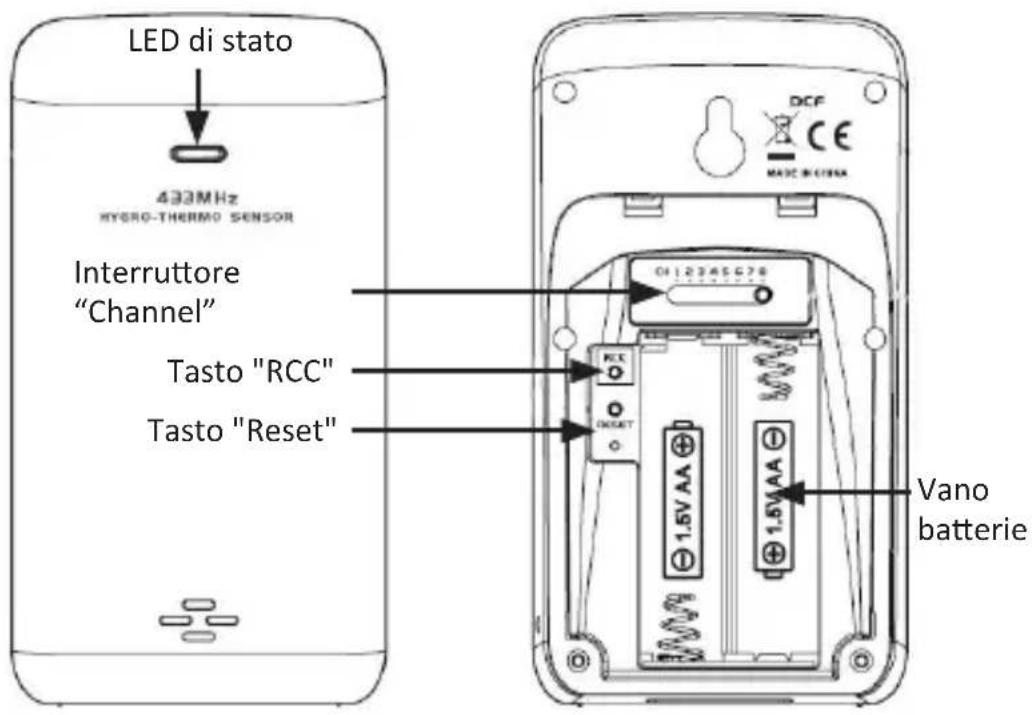

LED di stato 433MHz HYCRO-THERMO SENSOR Interruttore "Channel" Tasto "RCC" Tasto "Reset" Vano batterie

5. Messa in funzione

1. Rimuovere il prodotto dalla confezione e togliere qualsiasi materiale di imballaggio. Aprire il vano batterie del sensore esterno e inserire 2 x batterie AA da 1,5V. Prestare attenzione alla corretta polarità dei contatti.

2. Aprire il vano batteria sul lato della stazione meteorologica e inserire tre batterie da 1,5V del tipo AAA. Prestare attenzione alla corretta polarità dei contatti. In alternativa collegare quindi l'alimentatore a spina da 5V CC in dotazione alla stazione meteorologica.

3. Inserire dunque l'alimentatore in una presa regolarmente collegata.

Nota: Se si utilizzano soltanto batterie da 1,5V del tipo AAA la retroilluminazione non resta accesa in modo permanente. Per accendere brevemente la retroilluminazione, premere il tasto "ALARM/SNOOZE".

5.1 Collegamento col sensore esterno

1. Nel vano batteria del sensore esterno impostare il canale desiderato usando l'interruttore "Channel".
2. Dopo la messa in funzione la stazione meteorologica inizia a collegarsi con il sensore esterno. Accertarsi che entrambi gli apparecchi si trovino in prossimità tra loro. Nel "Display Temperatura esterna" dell'unità principale si accende il simbolo di collegamento "OUT". Per avviare la ricerca automaticamente, premere il tasto "Sensore".

Se l'unità principale non è in grado di creare un collegamento con il sensore esterno entro 2 minuti la ricerca viene interrotta. Il simbolo di collegamento smette di lampeggiare e il display della temperatura indica "-- _°C" nel display.

Se non è possibile creare un collegamento ciò dipende, ad esempio, da pareti rinforzate o da una distanza troppo grande del sensore dall'unità principale. In questo caso avvicinare il sensore e l'unità di base tra loro. Per riavviare il riconoscimento, premere e tenere premuto il tasto "Sensore" sul retro dell'unità principale per ca. 2 secondi fino a quando il segnale di collegamento nel display lampeggia.

6. Segnale DCF

Questa funzione può essere attivata (auto) o disattivata (off) nelle impostazioni di base come ultimo punto.

Il segnale DCF è un segnale temporale che viene emesso da uno degli orologi più precisi del mondo. Questo si trova nelle vicinanze di Francoforte sul Meno. In condizioni ideali, la vostra stazione meteorologica può ricevere il segnale da una distanza fino a 1500km.

Quando la stazione meteorologica ha riconosciuto il segnale, a seconda delle impostazioni di base indica l'ora attuale dell'Europa centrale, la data e il giorno della settimana. Successivamente appare nel display il simbolo DCF "

La stazione meteorologica cerca ogni giorno alle 02:00, e alle 17:00 un segnale con cui sincronizzarsi.

La ricerca del segnale può essere avviata automaticamente, premendo il tasto „RCC“ nel vano batteria.

Non appena il tentativo di ricevere un segnale fallisce, la stazione meteorologica termina la ricerca dopo circa 5 minuti. Il simbolo DCF si spegne nel display.

Attenzione! Ricordarsi che alcune apparecchiature possono rappresentare una fonte di disturbo per la ricezione del segnale, per es.: televisori, computer ecc. Gli ambienti chiusi quali aeroporti, fabbriche, cantine o simili possono presentare problemi per la ricezione del segnale.

7 Impostazioni di base

Nota: Quando l'illuminazione dello sfondo del relativo interruttore è disattivata (posizione off) premendo il pulsante grande "SNOOZE/LIGHT" sul lato superiore dell'unità si accende l'illuminazione dello sfondo per ca. 5 secondi.

Premere e tenere premuto il tasto "TIME SET" per circa 3 secondi per adattare le impostazioni di base. Con i tasti "CHANNEL / +" e "MEM / \~" è possibile adattare i valori di conseguenza.

Premendo brevemente il tasto "TIME SET" nelle impostazioni dell'ora, si conferma l'immissione e si passa all'opzione successiva. In questo modo è possibile modificare e adattare le impostazioni successive nella seguente sequenza:

• Formato 12/24 ore
• Ora
• Minuto
• Secondi
• Anno
• Formato mese/giorno
  • Mese
• Giorno

- Fuso orario - Nota: Quando si imposta il fuso orario, ad esempio su +01 e la stazione meteorologica viene attivata tramite il segnale DCF, l'orologio indica un'ora più tardi rispetto al segnale DCF.

- Impostazione lingua - Per l'impostazione del giorno della settimana nel display. Le seguenti sigle possono essere impostate e selezionate con i tasti "UP" e "DOWN": EN (Inglese), RU (Russo), NL (Olandese), IT (Italiano), ES (Spagnolo), DE (Tedesco), FR (Francese)

- RC - Segnale DCF attivare o disattivare la funzione.

- DST - Attivare o disattivare la commutazione automatica in periodo estivo.

7.2 Impostazione allarme

Impostare l'allarme

Premere il tasto "ALARM" per ca. 2 secondi, finché „Alarm 1“ non inizia a lampeggiare. Con i tasti "CH/+" e “−” è possibile effettuare le impostazioni desiderate. Successivamente premere di nuovo il tasto "ALARM" per memorizzare l'allarme impostato. Successivamente lampeggerà „Alarm 2“. Impostare anche questo come desiderato e confermare con il tasto "ALARM". Dopo l'impostazione dell'orario di allarme, questo è attivato automaticamente.

Attivare/disattivare l'allarme

Sul lato dell'unità si trovano gli interruttori „ALARM 1 ON/OFF“ e „ALARM 2 ON/OFF“. Medianti questi interruttori è possibile accendere o spegnere Allarme 1 o Allarme 2.

Disattivare l'allarme

Se l'allarme dell'orario impostato viene attivato, si accende automaticamente anche la retroilluminazione. Il suono dell'allarme diventa attivo per 2 minuti prima di essere disattivato automaticamente.

Premere il tasto "SNOOZE/LIGHT" per interrompere l'allarme. Il rispettivo simbolo d'allarme inizia a lampeggiare, indicando che è attivata la funzione sonnellino e l'allarme suonerà di nuovo dopo 5 minuti.

Premere e tenere premuto il tasto „Snooze/Light“. L'allarme suonerà il giorno seguente allo stesso orario. In alternativa spostare l'interruttore „Alarm“ sulla posizione „OFF“, per disattivare l'allarme.

7.3 Retroilluminazione

Spostare l'interruttore "Retroilluminazione" nella posizione desiderata:

• AUTO = retroilluminazione automatica
  • LO = retroilluminazione livello 1
  • HI = retroilluminazione livello 2

Se l'unità è usata senza adattatore di rete, esclusivamente con batterie, la retroilluminazione sarà attivata soltanto quando si premere il tasto „ALARM/SNOOZE“.

Dopo 5 secondi si spegne di nuovo la retroilluminazione.

7.4 Proiezione

L'interruttore „PROJECTION ON/OFF“ sul retro dell'unità consente di attivare in modo continua la proiezione (posizione ON) oppure alla pressione del tasto (posizione OFF).

Nella posizione "OFF" si può attivare la proiezione per 5 secondi, premendo „ALARM/SNOOZE“.

Per ruotare la proiezione di 180° premere il tasto „Projektion-Flip“. Il proiettore può essere spostato in avanti o indietro per raggiungere l'angolo di proiezione desiderato.

8. Visualizzazione

Visualizzazione ora:

L'orario può essere visualizzato in 12 o 24 ore. Il formato desiderato può essere selezionato nelle impostazioni di base.

Data e giorno:

La stazione meteorologica dispone di un display per data e giorno della settimana. Il giorno viene contrassegnato con „D“ e il mese con „M“.

Simbolo DCF:

La stazione meteorologica sincronizza l'ora ogni notte. Durante la sincronizzazione il simbolo lampeggia. Se l'ora è stata ricevuta con successo, il simbolo è illuminato permanentemente fino alla sincronizzazione successiva.

Visualizzazione temperatura interna:

La temperatura interna viene misurata dalla stazione di base e visualizzata con precisione al decimo di grado. L'unità di temperatura impostata appare a destra di fianco al valore misurato. L'unità di temperatura può essere cambiata tra °C e °F. A questo scopo spostare l'interruttore °C / °F sul retro della stazione meteorologica nella posizione desiderata.

Batteria bassa:

Se appare il simbolo della batteria significa che le batterie inserite sono esauste e devono essere sostituite quanto prima con delle nuove. Ciò vale sia per il sensore esterno sia per la stazione di base. Quando in presenza della temperatura interna appare il simbolo della batteria esaurita, la batteria è esaurita.

Visualizzazione temperatura esterna:

La temperatura esterna viene misurata dal sensore esterno e visualizzata con precisione al decimo di grado. L'unità di temperatura impostata appare a destra di fianco al valore misurato. L'unità di temperatura può essere cambiata tra °C e °F. A questo scopo spostare l'interruttore °C / °F sul retro della stazione meteorologica nella posizione desiderata.

Visualizzazione Channel

La stazione meteo riceve il segnale del sensore esterno automaticamente. Con il tasto "CHANNEL/+" è possibile scorrere tra i vari canali. Selezionare lo stesso canale scelto sul sensore esterno. I canali del sensore esterno possono essere selezionati sull'apparecchio direttamente tramite un commutatore. La modalità Auto-Cycle può essere attivata tendo premuto il tasto „CHANNEL/+“ per ca. 2 secondi.

Ricezione del sensore esterno

I sensore esterno invia due volte al minuto un segnale che la stazione di base riceve automaticamente. La ricezione del segnale può essere attivata anche manualmente. A tale scopo premere e tenere premuto il tasto "Sensor" sul retro dell'unità fino a quando lampeggia il simbolo Cerca (""). Dopo la ricezione riuscita scompare l'animazione del simbolo e nel display della stazione meteorologica vengono visualizzate la temperatura dell'aria.

Simbolo del gelo

Con l'allarme della temperatura viene indicato sulla stazione base il superamento per difetto del simbolo 3°C, sul display esterno appare sul display un simbolo

10. Impostazioni di temperatura

• Premere il tasto "°C/°F" per cambiare tra Celsius e Fahrenheit.
• Se la temperatura esterna scende sotto i -40°C, sul Discord appare "Lo". Se la temperatura aumenta oltre i 70°C sul Discord appare "Hi".

Temperatur Trend

La funzione Temperatur Trend mostra le possibili variazioni di temperatura come andamento grafico.

significa „in aumento“ significa „costante“ significa „in calo“

REGISTRAZIONI TEMPERATURA MAX/MIN

L'unità principale conserva le registrazioni MAX/MIN della temperatura a partire dall'ultimo reset manuale.

1. In modalità orario premere una volta il tasto „MEM / -“, per mostrare nel canale attuale la temperatura più alta misurata
2. Premere ripetutamente il tasto „MEM / -“ per visualizzare il valore MAX/MIN con la seguente sequenza: La temperatura massima del canale attuale --> La temperatura minima del canale attuale --> La temperatura interna massima --> La temperatura interna minima.
3. Se le registrazioni MAX/MIN sono visualizzate, il display torna dopo 5 secondi di nuovo nel funzionamento normale.
4. Per cancellare le registrazioni MAX/MIN dell'ambiente interno o del canale attuale, ad unità accesa e nel display MAX/MIN, tenere premuto il tasto „MEM / -“. per 2 secondi.

Impostare l'allarme temperatura

L'unità può impostare l'allarme di temperatura HI/LO per ambienti interni e per un massimo di 8 canali esterni.

1. Nella modalità orario Tenere premuto il tasto "ALERT" per circa 2 secondi per accedere alla modalità di impostazione allarme. Il simbolo "IN" lampeggia. Premere nuovamente il tasto „CHANNEL / +“ o „MEM / -“ per selezionare il canale esterno.

2. Premere il tasto "ALERT" per cambiare tra il canale temperatura „HI“ e „LO“.

3. Premere nuovamente il tasto „CHANNEL / +“ o il tasto „MEM / -“ per cambiare il valore.
4. Quando s'imposta un valore di temperatura „Hi“ oppure „Lo“, premere il tasto „ALARM“ sul lato superiore della stazione meteorologica per accendere o spegnere l'allarme HI/LO.
5. Al termine, tenere premuto il tasto "ALERT" per ca. 2 secondi. Il display torna alla modalità orario. In alternativa l'unità torna dopo ca. 60 secondi dall'ultima pressione dei tasti in modalità orario.
6. La sequenza di impostazione: Canale--> „Hi“ Allarme temperatura --> „Lo“ Allarme temperatura" --> Canale

Quando l'allarme viene rilasciato, è emesso l'allarme e il simbolo sul display lampeggia. Premere "ALARM / SNOOOZE", "ALARM" oppure il tasto "ALARM", per arrestare il tono di allarme. Se si ignora l'allarme, sarà interrotto dopo 2 minuti.

Nota: Nelle impostazioni non si possono immettere valori HI/LO che si contraddicono. Se per esempio il valore della temperatura Hi è pari a per esempio a 40°C, l'allarme LO non può superare i 39,9°C, ecc.

Se nella modalità Auto-Cycle è rilasciato un allarme, il display passa al canale corrispondente. Si può premere „ALARM / SNOOZE“, „ALARM“ oppure „ALERT“. In alternativa evitare di toccare l'unità per 2 minuti, per arrestare l'allarme. Il display ritorna alla modalità Auto-Cycle.

Attenzione!

11. Avvertenze di sicurezza ed esclusione della responsabilità

Non tentare mai di aprire l'apparecchio per effettuare riparazioni o trasformazioni. Evitare il contatto con le tensioni di rete. Non cortocircuitare il prodotto. L'apparecchio non è impermeabile, utilizzarlo solo in luoghi asciutti. Proteggerlo da elevata umidità dell'aria, acqua e neve. In ogni caso, tenere l'apparecchio lontano da elevate temperature.

Non esporre l'apparecchio a improvvisi sbalzi termici o forti vibrazioni in quanto potrebbero danneggiarsi le parti elettroniche. Prima di utilizzare l'apparecchio verificare la presenza di eventuali danneggiamenti. Non utilizzare l'apparecchio se ha subito un urto o è stato danneggiato in un altro modo. Rispettare le normative e limitazioni nazionali. Utilizzare l'apparecchio unicamente per gli scopi descritti nelle istruzioni. Questo prodotto non è un giocattolo. Conservarlo fuori dalla portata di bambini o persone con capacità mentali limitate.

Ogni riparazione o modifica al prodotto non effettuata dal fornitore originale comporta l'estinzione dei diritti di garanzia. Il dispositivo può essere utilizzato solo da persone che hanno letto e compreso le presenti istruzioni. Le specifiche dell'apparecchio possono cambiare senza preavviso.

12. Istruzioni per lo smaltimento

Secondo la direttiva europea RAEE, le apparecchiature elettriche ed elettroniche non possono essere smaltite con i rifiuti domestici. I loro componenti devono essere consegnati separatamente al centro di riciclaggio o smaltimento, in quanto gli eventuali componenti tossici e pericolosi possono inquinare permanentemente l'ambiente in caso di smaltimento improprio. Secondo la legge sulle apparecchiature elettriche ed elettroniche (ElektroG) il consumatore è tenuto a restituire gratuitamente tali apparecchi al termine della loro vita al produttore, al punto vendita o a punti di raccolta pubblici allestiti appositamente. Dettagli in merito sono regolati dalla rispettiva legge nazionale. Il simbolo riportato sul prodotto, le istruzioni per l'uso e/o la confezione indicano tali disposizioni. Con questo tipo di differenziazione dei materiali, con il riciclaggio e lo smaltimento di apparecchi vecchi, l'utente dà un importante contributo alla tutela dell'ambiente.

13. Istruzioni per lo smaltimento delle batterie

Con la vendita di batterie o con la consegna di apparecchi che contengono batterie, il fornitore è tenuto a richiamare l'attenzione del cliente su quanto segue: Quale utente finale, il cliente è obbligato per legge a restituire le batterie usate. Può restituire gratuitamente le batterie vecchie, che il fornitore tiene o ha tenuto nel proprio assortimento come batterie nuove, presso il magazzino (indirizzo di spedizione) del fornitore. I simboli riportati sulle batterie hanno il seguente significato: Pb = la batteria contiene più dello 0,004% in peso di piombo, Cd = la batteria contiene più dello 0,002% in peso di cadmio, Hg = la batteria contiene più dello 0,0005% in peso di mercurio.

Il simbolo del cassonetto barrato significa che la batteria non deve essere smaltita come rifiuto domestico.

Direttiva RAEE 2012/19/UE

Numero reg. RAEE: DE 67896761

Con la presente la ditta WD Plus GmbH dichiara che il dispositivo 303457/20181031HK016 è conforme ai requisiti essenziali e alle rimanenti disposizioni in materia come stabilito dalla direttiva 2014/53/UE. Una dichiarazione di conformità completa è disponibile presso: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover; https://downloads.ganzeinfach.de/
