BEDIENUNGSANLEITUNG 303457 Bearware

BEDIENUNGSANLEITUNG / MANUAL

Deutsch / 2
ENGLISH / 17
FRANÇAIS / 32
ITALIANO / 47
ESPAÑOL / 62

WEATHERSTATION

Mod.-Nr.: 303457/20181031HK016

Vielen Dank, dass Sie sich für ein Produkt von BEARWARE entschieden haben. Damit Sie auch lange Freude mit Ihrem erworbenen Gerät haben werden, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch. Prüfen Sie vor Inbetriebnahme der gelieferten Ware, ob diese vollständig, fehlerfrei und unbeschädigt ist.

1. Lieferumfang

• Projektions-Wetterstation
- Kurzanleitung

2. Technische Daten

Spannungsversorgung	Haupteinheit: 1x DC 5V, min. 500mA Hohlstecker-netzteil (3,5mm/1,25mm) /// Polung: - ---(o--- + oder 3x AAA 1,5V BatterienSensor: 2x 1,5V AA Batterie
Temperaturbereich	Haupteinheit: -5°C bis 50°CSensor: -40°C bis +60°C
Auflösung Temperatur 0,1°C
Außensor-Schutzart IPX4
Sendeleistung	Haupteinheit: 0dBmSensor: 7dBm
Frequenzbereich 433MHz
Abmessungen (BxHxT)	Haupteinheit: 168mm x 105mm x 41mmSensor: 61mm x 113mm x 40mm

3. Zusätzliche Hinweise zu diesem Gerät

Verwenden Sie dieses Gerät nicht, wenn es beschädigt ist. Setzen Sie bitte die Haupteinheit keiner Feuchtigkeit und auch keinem direkten Sonnenlicht aus. Der Außensor ist Spritzwassergeschützt und sollte nicht dauerhaftem und direktem Regen ausgesetzt werden. Ein idealer Standort wäre also überdacht und im Schatten.

Stellen Sie vor der Verwendung des Produktes sicher, dass die zur Verfügung stehende Netzspannung mit der Betriebsspannung, die auf dem Typenschild angegeben ist, übereinstimmt.

Stellen Sie vor der Verwendung des Produktes sicher, dass keine Kabel beschädigt sind.

Das Gerät muss an eine leicht zugängliche Steckdose angeschlossen werden, sodass es im Falle eines Notfalls herausgezogen werden kann.

Dieses Produkt ist für die Verwendung mit einem 5V DC Netzadapter geeignet. Die Polung und Steckergröße entnehmen Sie bitte den technischen Daten unter Punkt 2.

Dieses Gerät ist nicht für medizinische Zwecke oder zur öffentlichen Information geeignet und nur für den privaten Gebrauch bestimmt.

Achtung!

Bewahren Sie die Batterien und das Gerät außerhalb der Reichweite von Kindern auf. Batterien enthalten gesundheitsschädliche Säuren. Schwache Batterien sollten schnellstmöglich ausgetauscht werden, um ein Auslaufen zu vermeiden! Verwenden Sie in keinem Fall neue und alte Batterien oder Batterien eines unterschiedlichen Typs gleichzeitig. Werfen Sie Batterien in keinem Fall ins Feuer und schließen Sie diese nicht kurz. Laden Sie auf keinen Fall die Batterien auf und nehmen Sie diese nicht auseinander. Es herrscht Explosionsgefahr!

4. Produkt-Details

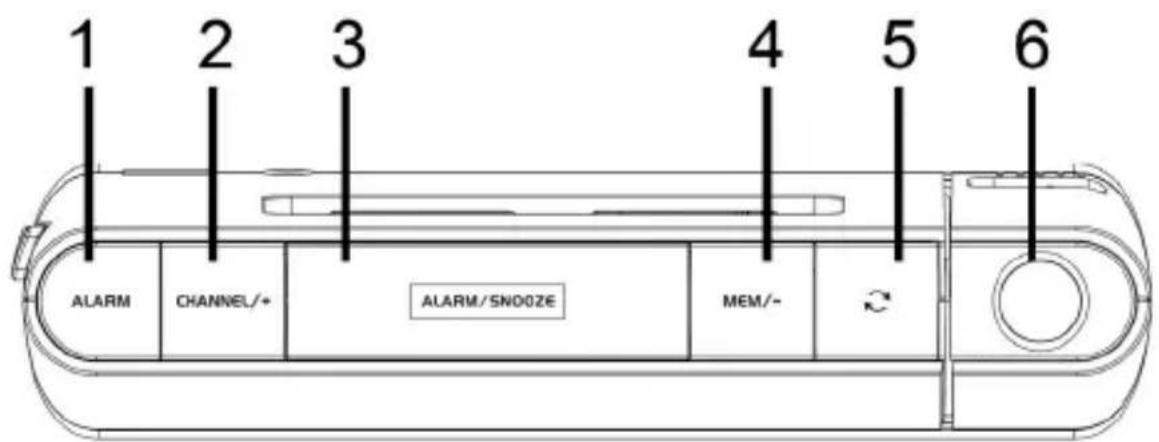

Nr. Taste
1 „Alarm“-Taste
2 „Channel/+“-Taste
3 „Alarm/Snooze“-Taste
4	„MEM/--"-Taste
5 „Projektion-Flip“-Taste
6 Projektion

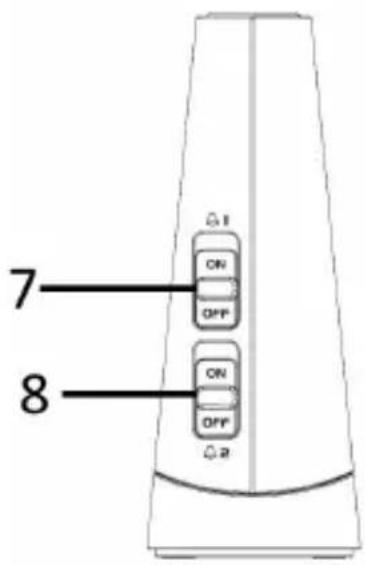

7 ON OFF ON OFF 8

Nr. Taste
7 Alarm 1 ON/OFF
8 Alarm 2 ON/OFF

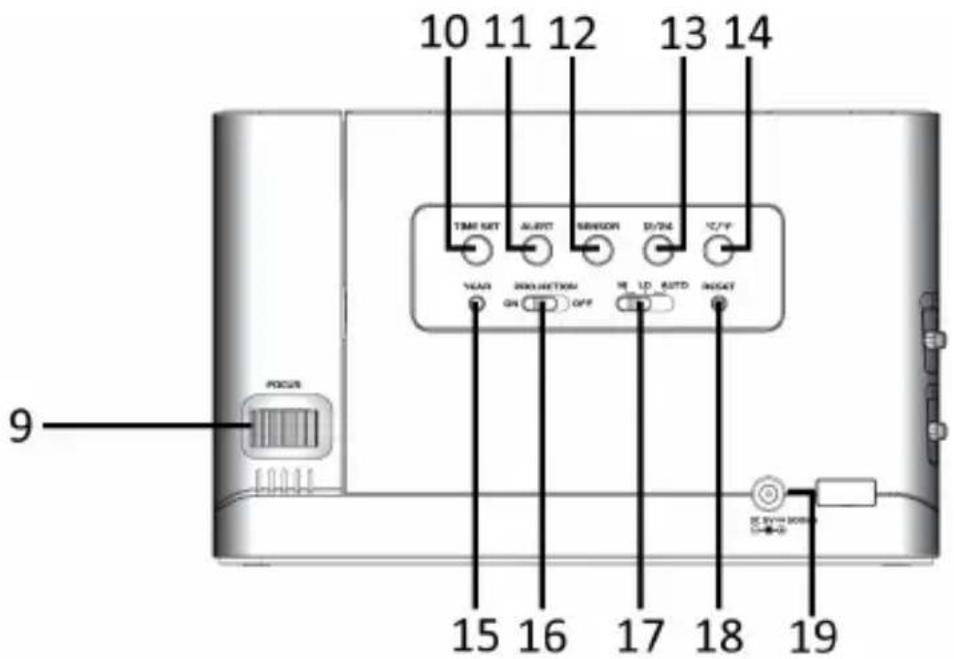

10 11 12 13 14 TMI SET ALUPT SENSOR D/24 °C/°F YEAR DISPOSITION RE LD AUTO INSCY ON OFF 9 FOCUS 15 16 17 18 19 DC BYD DOWN

Nr. Beschreibung
9 Focus-Stellrad
10 „TIME SET“-Taste
11 „ALERT“-Taste
12 „SENSOR“-Taste
13 „12/24“-Taste
14 „°C/°F“-Taste
15 „YEAR“-Taste
16 „PROJECTION“-Schalter
17 „Hintergrundbeleuchtung“-Schalter
18 „RESET“-Taste
19 Stromversorgung

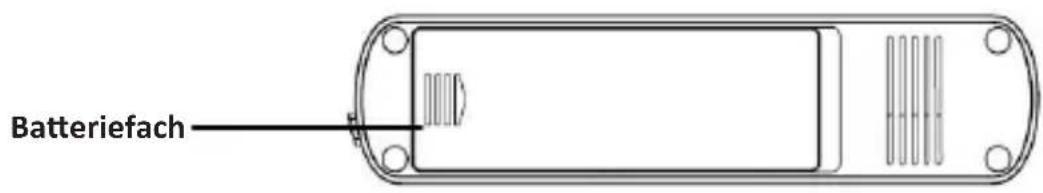

Batteriefach

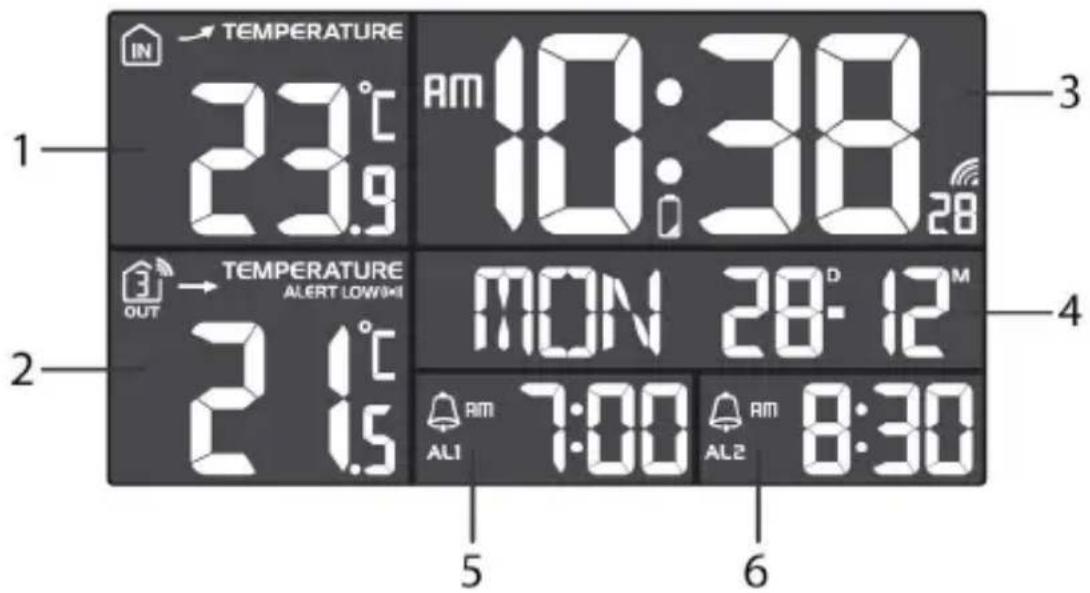

1 IN TEMPERATURE 23.9°C 23.9 AM 10:38 10:38 28 OUT TEMPERATURE ALERT LOW!M 21.5°C MON 28-12 5 6 7:00 AL1 AL2 AM 8:30 3 4

Nr.	Beschreibung
1 Innenraumtemperatur
2 Außentemperatur
3 Uhrzeitanzeige
4 Datumsanzeige
5 Alarm 1
6 Alarm 2

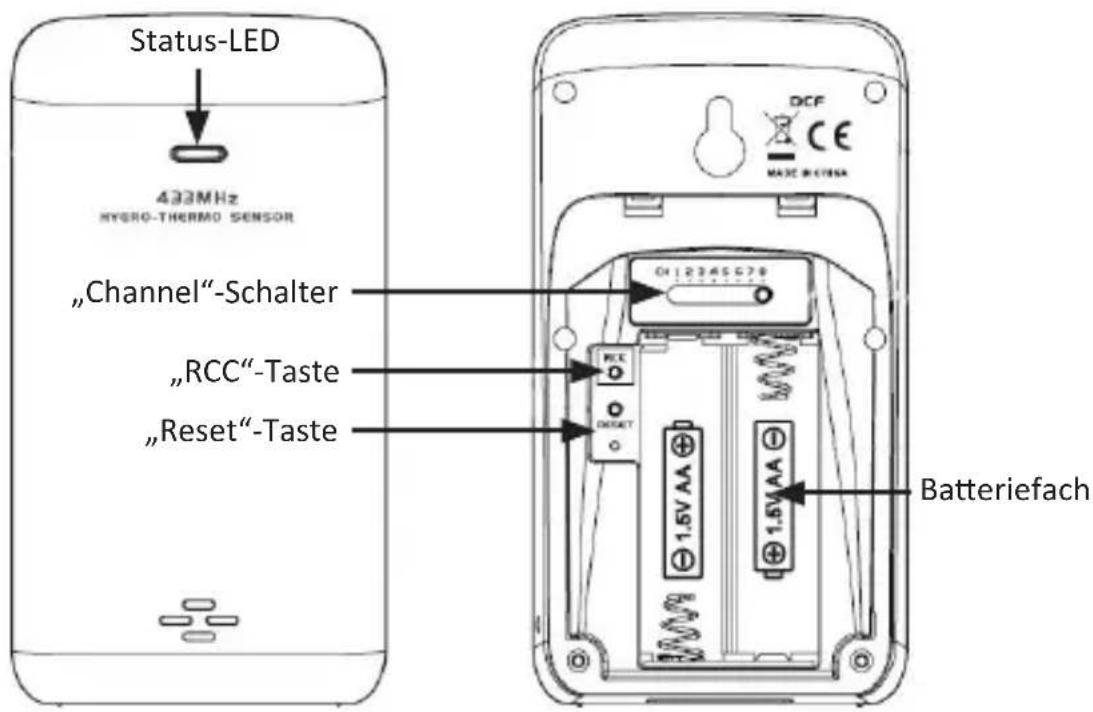

Status-LED 433MHz HYDRO-THERMO SENSOR „Channel“-Schalter „RCC“-Taste „Reset“-Taste DCF CE MADE RECINA CH:2345678 RESET 1.5V AA 1.5V AA Batteriefach

5. Inbetriebnahme

1. Entnehmen Sie das Produkt aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial. Öffnen Sie das Batteriefach des Außensensors und legen Sie 2x 1,5V AA Batterien hinein. Achten Sie auf die korrekte Polung der Kontakte.

2. Öffnen Sie das Batteriefach der der Wetterstation und legen Sie drei 1,5V AAA Batterien ein. Achten Sie auf die korrekte Polung der Kontakte. Alternativ schließen Sie das mitgelieferte 5V DC Hohlsteckernetzteil an die Wetterstation an.

3. Stecken Sie hierzu das Netzteil in eine ordnungsgemäß angeschlossene Steckdose.

Hinweis: Bei einer Verwendung nur mit 1,5V AAA Batterien, ist die Hintergrundbeleuchtung nicht permanent eingeschaltet. Um die Hintergrundbeleuchtung kurzzeitig einzuschalten, müssen Sie die „ALARM/SNOOZE“-Taste drücken.

5.1 Verbindung mit Außensor

1. Stellen Sie im Batteriefach des Außensensors den gewünschten Kanal mit dem „Channel“-Schalter ein.
2. Nach der Inbetriebnahme versucht sich die Wetterstation, mit dem Außen-sensor zu verbinden. Stellen Sie sicher, dass beide Geräte in Reichweite zueinander sind. In der "Außentemperatu"-Anzeige der Haupteinheit blinkt das Verbindungssymbol "Lauf. Um den Suchlauf automatisch zu starten, drücken Sie die „Sensor"-Taste.

Wenn die Haupteinheit innerhalb von 2 Minuten keine Verbindung zu dem Außensensor herstellen kann, wird die Suche eingestellt. Das Verbindungssymbol hört auf zu blinken und die Temperaturanzeige zeigt “--._°C” im Display an.

Wenn keine Verbindung aufgebaut werden kann, hängt dies z.B. mit verstärkten Wänden oder einer zu hohen Entfernung des Sensors zu der Haupteinheit an. Positionieren Sie in diesem Fall den Sensor und die Haupteinheit näher beieinander. Um die Erkennung neuzustarten, drücken und halten Sie die "Sensor"-Taste auf der Rückseite der Haupteinheit für ca. 2 Sekunden, bis das Verbindungssymbol im Display blinkt.

6. DCF-Signal

Sie können diese Funktion in den Grundeinstellungen als letzten Punkt aktivieren (auto) oder deaktivieren (off).

Das DCF-Signal ist ein Zeitsignal, welches von einer der genausten Uhren der Welt ausgestrahlt wird. Diese befindet sich in der Nähe von Frankfurt am Main. Unter idealen Bedingungen kann Ihre Wetterstation das Signal aus einer Entfernung von bis zu 1500km empfangen.

Wenn die Wetterstation das Signal erkannt hat, zeigt diese je nach den Grundeinstellungen, die aktuelle Mitteleuropäische Zeit, das Datum und den Wochentag an. Das

DCF-Symbol "perscheint anschließend im Display.

Die Wetterstation versucht jeden Tag um 02:00 und 17:00 nach einem Signal zu suchen und sich zu synchronisieren.

Sie können die Signalsuche automatisch starten, indem Sie die „RCC“-Taste im Batteriefach des Außensensors drücken.

Sobald der Versuch, ein Signal zu empfangen, fehlschlägt, beendet die Wetterstation die Suche nach ungefähr 5 Minuten. Das DCF-Symbol erlischt im Display.

Achtung! Achten Sie darauf, dass einige Geräte Störquellen für das Empfangen des Signals sein können, wie z.B. Fernseher, Computer etc. Geschlossene Bereiche, wie z.B. ein Flughafen, Fabriken, Keller oder ähnliches können Probleme mit dem Empfangen des Signals bekommen.

7 Grundeinstellungen

Hinweis: Bei augeschalteter Hintergrundbeleuchtung (Off-Positon) des „Hintergrundbeleuchtung“-Schalter und durch drücken des großen "SNOOZE/LIGHT" Buttons auf der Oberseite des Gehäuses schaltet die Hintergrundbeleuchtung für ca. 5 Sekunden ein.

Drücken und halten Sie die "TIME SET"-Taste für ungefähr 3 Sekunden, um die Grundeinstellungen anzupassen. Mit den Tasten "CHANNEL /+" und "MEM /−" können Sie die Werte entsprechend anpassen.

Durch ein kurzes Drücken der "TIME SET"-Taste bestätigen Sie die Eingabe und gelangen in die nächste Option. Auf diese Weise können Sie die folgenden Einstellungen in folgender Reihenfolge ändern und anpassen:

• 12/24 Stunden-Format
- Stunde
- Minute
- Sekunde
• Jahr
- Monat/Tag-Format
- Monat
- Tag
- Zeitzone - Hinweis: Wenn Sie die Zeitzone beispielsweise auf +01 setzen und die Wetterstation über das DCF-Signal angesteuert wird, zeigt die Uhr eine Stunde später als das DCF-Signal an.
- Spracheinstellung - Zum Einstellen des Wochentages im Display. Die folgenden Kürzel können eingestellt und mit den Tasten "UP" und "DOWN" ausgewählt werden: EN (Englisch), RU (Russisch), NL (Niederländisch), IT (Italienisch), ES (Spanisch), DE (Deutsch), FR (Französisch)
- RC - DCF-Signal Funktion aktivieren oder deaktivieren.
- DST - Automatische Umschaltung zur Sommerzeit aktivieren oder deaktivieren.

7.2 Alarmeinstellung

Alarm setzen

Drücken Sie die "ALARM"-Taste für ca. 2 Sekunden, bis „Alarm 1“ zu blinken beginnt. Mit den Tasten "CH/+" und "-" können Sie die gewünschten Einstellungen vornehmen. Drücken Sie die "ALARM"-Taste anschließend erneut, um den eingestellten Alarm zu speichern. Im Anschluss wird „Alarm 2“ blinken. Stellen Sie diesen auch wie gewünscht ein und bestätigen Sie mit der „ALARM"-Taste. Nach dem Setzen der Alarmzeit, wird der Alarm automatisch aktiviert.

Alarm aktivieren / deaktivieren

An der Seite des Gerätes befindet sich ein „ALARM 1 ON/OFF“ und ein „ALARM 2 ON/OFF“ Schalter. Mit diesem Schalter können Sie Alarm 1 oder Alarm 2 ein- oder ausschalten.

Alarm ausschalten

Wenn der Alarm zur eingestellten Uhrzeit aktiviert wird, schaltet sich die Hintergrundbeleuchtung automatisch mit ein. Der Alarmton wird nun für 2 Minuten aktiv, bevor dieser automatisch ausgestellt wird.

Drücken Sie die "SNOOZE/LIGHT"-Taste, um den Alarm zu unterbrechen. Es erscheint ein Schlummersymbol im Display, welches bedeutet, dass die Schlummerfunktion aktiviert ist und der Alarmton in 5 Minuten erneut ertönt.

Drücken und halten Sie die „Snooze/Light“-Taste. Der Alarm wird am nächsten Tag zur selben Zeit wieder ertönen. Alternativ stellen Sie den „Alarm“-Schalter auf Position „OFF“, um den Alarm auszuschalten.

7.3 Hintergrundbeleuchtung

Schieben Sie den „Hintergrundbeleuchtung“-Schalter in die gewünschte Position:

• AUTO = Hintergrundbeleuchtung automatisch
• LO = Hintergrundbeleuchtung Stufe 1
  • HI = Hintergrundbeleuchtung Stufe 2

Sollten Sie das Gerät ohne Netzadapter verwenden und ausschließlich mit Batterien, wird die Hintergrundbeleuchtung nur aktiviert, wenn Sie die „ALARM/SNOO-ZE“-Taste drücken. Nach 5 Sekunden erlischt die Hintergrundbeleuchtung wieder.

7.4 Projektion

Der „PROJECTION ON/OFF“-Schalter auf der Rückseite des Gerätes erlaubt es ihnen die Projektion dauerhaft (ON-Position) oder auf Knopfdruck (OFF-Position) einzuschalten.

In der „OFF“-Position“ können Sie die Projektion für 5 Sekunden einschalten, indem Sie die „ALARM/SNOOZE“ drücken.

Um die Projektion um 180° zu drehen, drücken Sie die „Projektion-Flip“-Taste. Sie können den Projektor nach vorne oder nach hinten drehen, um den gewünschten Projektionswinkel zu erreichen.

8. Anzeige

Uhrzeitanzeige:

Die Zeit kann entweder in der 12- oder 24-Stundenanzeige angezeigt werden. Das gewünschte Format können Sie in den Grundeinstellungen wählen.

Datum und Tag:

Die Wetterstation hat eine Datums- und Wochentags-Anzeige. Der Tag wird mit „D“ gekennzeichnet und der Monat mit „M“.

DCF-Symbol:

Die Wetterstation synchronisiert jede Nacht die Uhrzeit. Während der Synchronisation blinkt das Symbol auf. Wenn die Zeit erfolgreich empfangen wurde, leuchtet das Symbol bis zur nächsten Synchronisation dauerhaft.

Innentemperaturanzeige:

Die Innentemperatur wird von der Basisstation gemessen und bis zu einem Zehntel Grad genau angezeigt. Die eingestellte Temperatureinheit erscheint rechts neben des gemessenen Wertes. Die Tempera tureinheit kann zwischen °C und °F gewechselt werden. Schieben Sie dafür den°C / °F-Schalter auf der Rückseite der Wetterstation in die gewünschte Positon.

Niedrige Batterie:

Wenn das Batteriesymbol auftaucht, sind die eingelegten Batterien erschöpft und sollten schnellstmöglich gegen Neue ausgetauscht werden. Dies gilt für den Außensor sowie für die Basisstation. Wenn die leere Batterie bei der Innen-temperatur erscheint, ist die Batterie der Wetterstation leer.

Außentemperaturanzeige:

Die Außentemperatur wird von dem Außensensor gemessen und bis zu einem Zehntel Grad genau angezeigt. Die eingestellte Temperatureinheit erscheint rechts neben dem gemessenen Wert. Die Temperatureinheit kann zwischen °C und °F gewechselt werden. Schieben Sie dafür den°C / °F-Schalter auf der Rückseite der Wetterstation in die gewünschte Positon.

Channel-Anzeige

Die Wetterstation empfängt das Signal des Außensensors automatisch. Mit der Taste "CHANNEL/+" können Sie zwischen den verschiedenen Kanälen wechseln. Wählen Sie den gleichen Kanal, welchen Sie auch am Außensor auswählen. Die Kanäle des Außensensors lassen sich am Gerät direkt über einen Umschalter wählen. Der Auto-Cycle-Modus kann aktiviert werden, indem Sie die „CHANNEL/+“-Taste für ca. 2 Sekunden gedrückt halten.

Empfangen des Außensensors

Der Außensor sendet etwa zweimal pro Minute ein Signal, welches die Basisstation automatisch empfängt. Sie können auch manuell den Empfang des Signals aktivieren. Dazu drücken Sie die "Sensor"-Taste auf der Rückseite des Gerätes, bis das Such-Symbol ("") blinkt. Nach erfolgreichem Empfang verschwindet die Animation des Symbols und die übertragene Temperatur wird im Display der Wetterstation angezeigt.

Frost-Symbol

Mit dem Temperaturealarm wird die Basisstation bei unterschreiten der 3°C-Marke in der Outdoor-Anzeige erscheint im Display ein "Symbol.

10. Temperatureinstellungen

• Drücken Sie die Taste „°C / °F“ um zwischen Celsius und Fahrenheit zu wechseln.
• Wenn die Temperatur unter -40°C sinkt, erscheint im Discord „Lo“. Sollte die Temperatur über 70°C steigen, erscheint „Hi“ im Discord.

Temperatur Trend

Der Temperatur Trend zeigt die möglichen Wetteränderungen als Trend an.

bedeuetet „steigend“

bedeuetet „konstant“

bedeuetet „fallend“

MAX / MIN TEMPERATURAUFZEICHNUNG

Die Haupteinheit bewahrt die MAX/MIN-Temperaturaufzeichnungen seit dem letzten manuellen Reset auf.

1. Drücken Sie im Uhrzeitmodus einmal die Taste „MEM / -“, um im aktuellen Kanal die höchst gemessene Temperatur anzuzeigen
2. Drücken Sie die Taste „MEM / -“ wiederholt, um den MAX/MIN-Wert in folgender Reihenfolge anzuzeigen: Die maximale Temperatur des aktuellen Kanals --> Die minimale Temperatur des aktuellen Kanals --> Die maximale Innentemperatur --> Die minimale Innentemperatur.
3. Wenn die MAX/MIN-Aufzeichnungen angezeigt werden, kehrt die Anzeige nach 5 Sekunden zurück zum Normalbetrieb.
4. Zum Löschen der MAX/MIN-Aufzeichnungen des Innenraumes oder des aktuellen Kanals, halten Sie bei eingeschaltetem Gerät und nachdem Sie in der MAX/MIN-Anzeige sind, die Taste „MEM / -“ 2 Sekunden lang gedrückt.

Temperatur Alarm einstellen

Das Gerät kann den Temperatur-HI/LO-Alarm für Innenräume und bis zu 8 Outdoor-Kanäle einstellen.

1. Halten Sie im Uhrzeitmodus die Taste „ALERT“ für ca. 2 Sekunden lang gedrückt, um in die Alarmeinstellungen zu gelangen. Das Symbol „IN“ blinkt. Drücken Sie die „CHANNEL / +“ oder „MEM / -“ Taste erneut, um den Outdoor Kanal auszuwählen.

2. Drücken Sie die „ALERT“-Taste, um zwischen der Kanal „HI“ und „LO“-Temperatur zu wechseln.

3. Drücken Sie die Taste „CHANNEL / +“ oder die Taste „MEM / -“, um den Wert zu ändern.
4. Wenn Sie den Temperaturwert „Hi“ oder „Lo“ einstellen, drücken Sie die Taste „ALARM“ an der Oberseite der Wetterstation, um den HI/LO-Alarm ein- oder auszuschalten.
5. Wenn Sie fertig sind, halten Sie die Taste „ALERT“ für ca. 2 Sekunden lang gedrückt. Die Anzeige wechselt zurück zum Uhrzeitmodus. Alternativ schaltet sich das Gerät nach dem letzten Tastendruck nach ca. 60 Sekunden ebenfalls in den Uhrzeitmodus.
6. Die Einstellsequenz: Kanal--> „Hi“ Temperatur-Alarm --> „Lo“ Temperatur-Alarm" --> Kanal

Wenn der Alarm ausgelöst wird, ertönt der Alarm und das Symbol auf dem Display blinkt. Drücken Sie "ALARM / SNOOOZE", „ALARM“ oder die „ALARM“ Taste, um den Alarmton zu stoppen. Wenn Sie den Alarm ignorieren, er wird nach 2 Minuten gestoppt.

Hinweis: Sie können keine widersprüchlichen HI/LO-Werte in die Einstellung eingeben. Wenn der HI-Temperaturwert beispielsweise 40°C beträgt, können Sie den LO-Alarm nicht mehr als 39,9°C einstellen, usw.

Wenn im Auto-Cycle-Modus ein Alarm ausgelöst wird, wechselt die Anzeige zum entsprechenden Kanal. Sie können „ALARM / SNOOZE“ drücken, „ALARM“ oder „ALERT“. Alternativ können Sie das Gerät für 2 Minuten in Ruhe lassen, um den Alarm zu stoppen. Die Anzeige kehrt zum Auto-Cycle-Modus zurück.

Achtung!

11. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht wasserdicht, bitte verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern.

Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde. Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf.

Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

12. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können. Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stoff-

trennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

13. Hinweise zur Batterieentsorgung

Im Zusammenhang mit dem Vertrieb von Batterien oder mit der Lieferung von Geräten, die Batterien enthalten, ist der Anbieter verpflichtet, den Kunden auf folgendes hinzuweisen: Der Kunde ist zur Rückgabe gebrauchter Batterien als Endnutzer gesetzlich verpflichtet. Er kann Altbatterien, die der Anbieter als Neubatterien im Sortiment führt oder geführt hat, unentgeltlich am Versandlager (Versandadresse) des Anbieters zurückgeben. Die auf den Batterien abgebildeten Symbole haben folgende Bedeutung: Pb = Batterie enthält mehr als 0,004 Masseprozent Blei, Cd = Batterie enthält mehr als 0,002 Masseprozent Cadmium, Hg = Batterie enthält mehr als 0,0005 Masseprozent Quecksilber.

Das Symbol der durchgekreuzten Mülltonne bedeutet, dass die Batterie nicht in den Hausmüll gegeben werden darf.

WEEE Richtlinie 2012/19/EU

WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 303457/20181031HK016 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover; https://downloads.ganzeinfach.de/
