| Tipo di prodotto | Scheda di estensione USB 3.2 Gen1 PCIe |
| Interfaccia | PCI Express |
| Uscite | 2 porte USB 3.2 Gen1 Tipo A esterne + 1 connettore interno a 19 pin |
| Alimentazione | Connettore Molex a 4 pin |
| Chipset | VIA |
| Compatibilità sistema | Microsoft Windows XP / Vista / 7 / 8 / 8.1 / 10 / 11 |
| Funzioni principali | Aggiunta di porte USB 3.2 Gen1 ad alta velocità (fino a 5 Gbit/s) |
| Montaggio | Installazione in uno slot PCI libero, fissaggio con vite sul case |
| Installazione driver | Tramite CD fornito o download: file VIA_XHCI_Driver_V4.90A_AP.exe |
| Istruzioni di sicurezza | Scollegare il computer prima del montaggio; evitare il contatto con componenti sensibili; non utilizzare all'aperto |
| Manutenzione | Proteggere dall'umidità, da temperature elevate e da urti; non aprire |
| Ricambi / riparabilità | Non riparabile dall'utente; garanzia annullata in caso di modifica |
| Riciclaggio | Prodotto soggetto a RAEE; non gettare nei rifiuti domestici |
| Certificazioni | CE, direttiva RAEE 2012/19/UE, registrazione SYDEREP |
| Contenuto della confezione | Scheda di estensione, CD driver, manuale d'uso |
Domande frequenti - 300479 CSL
Domande degli utenti su 300479 CSL
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Scheda di espansione in formato PDF gratuitamente! Trova il tuo manuale 300479 - CSL e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. 300479 del marchio CSL.
MANUALE UTENTE 300479 CSL
ITA: I driver aggiornati, le istruzioni per l'uso e altri documenti rilevanti per questo prodotto sono disponibili sulla nostra homepage.
Grazie per aver scelto un prodotto CSL. Perché possa giovarsi a lungo del prodotto appena acquistato, legga completamente ed attentamente le seguenti brevi istruzioni. Prima di mettere in servizio il prodotto consegnato, la preghiamo di verificare che esso sia completo, privo di difetti e non danneggiato.
1. Contenuto della confezione
- Scheda di espansione PCIe per USB 3.2 Gen1. (2 porte est. / 1 header int.)
- CD del driver
• Guida introduttiva
2. Dati tecnici
| Interfaccia PCI-Express | |
| Uscita | 2 porte USB 3.2 Gen1. del tipo A esterne1 header da 19 Pin interno |
| Alimentazione Connettore Molex a 4 pin | |
| Chipset VIA | |
| Compatibilità Microsoft Windows XP / Vista / 7 / 8 / 8.1 / 10 / 11 | |
3. Installazione
Controllare l'integrità del prodotto e dei componenti nonché il suo funzionamento durante la prima messa in servizio. Staccare il vostro computer completamente dall'alimentazione elettrica prima di iniziare il montaggio. Prevenire il contatto con i componenti sensibili sulla scheda e sul vostro computer.

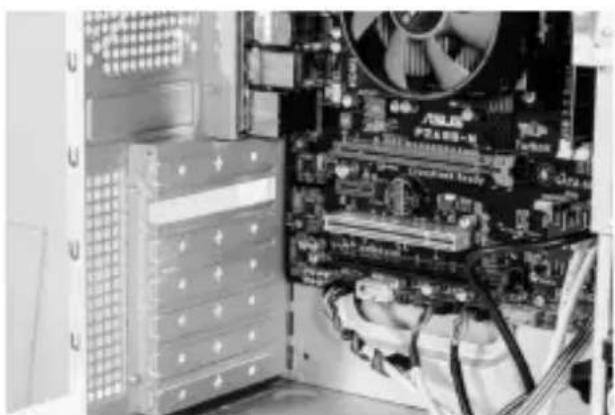

Aprire l'involucro del computer. Quin- di cercare una fessura per PCI libera e togliere con attenzione la relativa protezione.

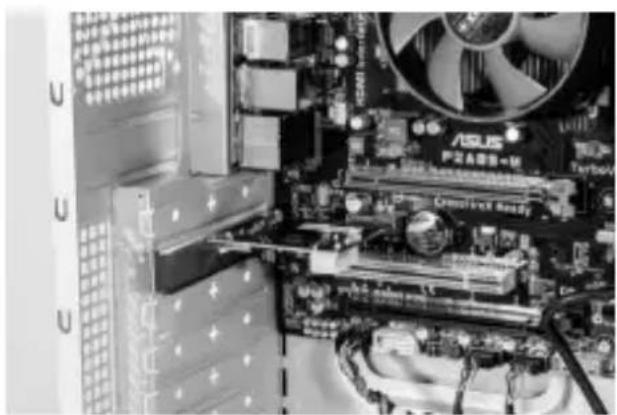

Inserire la scheda PCI nell'apposita fessura. Controllare che la scheda sia ben inserita nella fessura. Fissare quindi la scheda con una vite all'involucro del PC.
Alimentare la scheda di espansione con l'alimentazione collegando un connettore di alimentazione Molex a 4 pin sul vostro alimentatore con il prodotto.
4. Installazione del driver

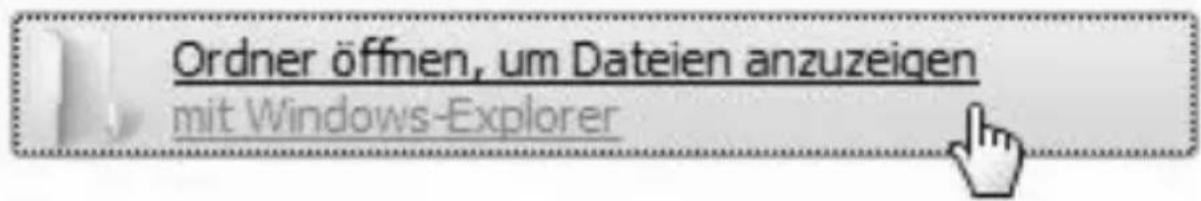

Inserire il CD dei driver nel lettore e chiudere di nuovo l'unità. A seconda della configurazione e della versione del sistema operativo, si apre la riproduzione automatica. Cliccando su "Apri cartella per visualizzare i file", verrà mostrato il contenuto del CD.
Avviare il file „VIA_XHCI_Driver_V4.90A_AP.exe“, cliccando due volte.

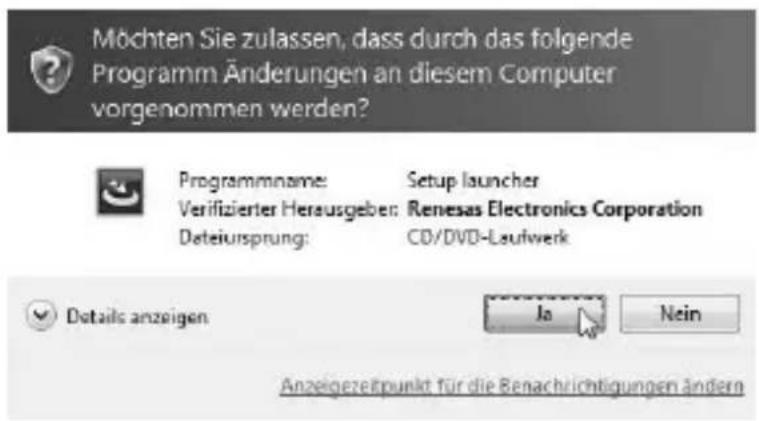

Sarà visualizzata una domanda di sicurezza che si deve confermare con "Sì".
Ora, seguire le indicazioni della procedura guidata di installazione per completare correttamente il processo. Successivamente, il prodotto è pronto per l'uso.
5. Specifiche di sicurezza ed esclusione della responsabilità
Non tentare di aprire l'apparecchio per ripararlo o sistemarlo. Evitare di entrare in contatto con la tensione di rete. Non cortocircuitare il prodotto. L'apparecchio non è omologato per essere utilizzato all'aperto, usarlo quindi solo in luoghi asciutti. Proteggerlo da elevata umidità dell'aria, da acqua e neve. Non esporre l'apparecchio a temperature elevate.
Non esporre l'apparecchio a cambi repentini di temperatura, né a forti vibrazioni, poiché potrebbero danneggiare le parti elettroniche.
Controllare che l'apparecchio non presenti danni prima di utilizzarlo. Non utiliz- zare l'apparecchio se ha preso un colpo o se è stato danneggiato in qualsiasi altro modo.Rispettare le disposizioni e le limitazioni nazionali.
6. Indicazioni per lo smaltimento
Secondo la direttiva europea RAEE, gli apparecchi elettrici ed elettronici non possono essere smaltiti insieme ai rifiuti domestici. I relativi componenti devono essere portati separatamente presso le strutture di riciclaggio o smaltimento, poiché le parti tossiche e pericolose potrebbero recare gravi danni all'ambiente in caso di smaltimento inappropriato.
In conformità alla legge sugli apparecchi elettronici (ElektroG), gli utilizzatori sono tenuti a restituire al produttore, ai punti vendita o ai punti di raccolta pubblici attrezzati gli apparecchi elettrici ed elettronici al termine del loro ciclo di durata. La legislazione regionale disciplina i casi particolari. Il simbolo sul prodotto, sulle istruzioni per l'uso e/o sulla confezione rimanda a queste direttive. Grazie a questo tipo di separazione dei materiali, utilizzo e smaltimento dei vecchi apparecchi, si contribuisce in modo importante alla tutela ambientale.
Per informazioni sui punti di raccolta autorizzati nella vostra zona, contattate la vostra amministrazione comunale.
Direttiva RAEE: 2012/19/EU
Reg. RAEE n.: DE 67896761
La società WD Plus GmbH ivi dichiara che l'apparecchio 300479 è conforme ai requisiti di base e alle rimanenti disposizioni in materia. Per la dichiarazione di conformità completa, rivolgersi a: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
