300479 - Tarjeta de expansión CSL - Manual de uso y guía de instrucciones gratis

Tipo de producto	Tarjeta de expansión USB 3.2 Gen1 PCIe
Interfaz	PCI Express
Salidas	2 puertos USB 3.2 Gen1 Tipo A externos + 1 conector interno de 19 pines
Alimentación	Conector Molex de 4 pines
Chipset	VIA
Compatibilidad del sistema	Microsoft Windows XP / Vista / 7 / 8 / 8.1 / 10 / 11
Funciones principales	Adición de puertos USB 3.2 Gen1 de alta velocidad (hasta 5 Gbit/s)
Montaje	Instalación en una ranura PCI libre, fijación con tornillo en la carcasa
Instalación del controlador	Mediante CD incluido o descarga: archivo VIA_XHCI_Driver_V4.90A_AP.exe
Instrucciones de seguridad	Desconectar el ordenador antes del montaje; evitar el contacto con componentes sensibles; no usar en exteriores
Mantenimiento	Proteger de la humedad, altas temperaturas y golpes; no abrir
Piezas de repuesto / reparabilidad	No reparable por el usuario; garantía anulada en caso de modificación
Reciclaje	Producto sujeto a la DEEE; no tirar con la basura doméstica
Certificaciones	CE, Directiva DEEE 2012/19/UE, registro SYDEREP
Contenido del envío	Tarjeta de expansión, CD de controladores, manual de instrucciones

Preguntas frecuentes - 300479 CSL

¿Cómo instalar la tarjeta de expansión CSL 300479?

Desconecte el ordenador, abra la carcasa, inserte la tarjeta en una ranura PCI libre, fíjela con un tornillo y conecte el conector Molex de 4 pines de la fuente de alimentación.

¿Qué sistemas operativos son compatibles?

La tarjeta es compatible con Windows XP / Vista / 7 / 8 / 8.1 / 10 / 11.

¿Cómo instalar los controladores?

Inserte el CD incluido, abra la carpeta 'PCIe USB 3.2 Gen1 Card', luego 'EXE', y ejecute el archivo VIA_XHCI_Driver_V4.90A_AP.exe. Siga el asistente de instalación.

¿Qué chipset se utiliza?

El chipset es un VIA.

¿Cuántos puertos USB añade la tarjeta?

Ofrece 2 puertos USB 3.2 Gen1 Tipo A externos y 1 conector interno de 19 pines.

¿Se necesita una alimentación adicional?

Sí, la tarjeta debe estar conectada a un conector Molex de 4 pines de la fuente de alimentación del ordenador.

¿Puedo usar esta tarjeta en una carcasa externa?

No, la tarjeta está diseñada para instalación interna en una ranura PCI Express de un ordenador.

¿Qué hacer si el ordenador no reconoce la tarjeta?

Verifique que la tarjeta esté bien insertada en la ranura PCI, que el conector Molex esté conectado y que los controladores estén instalados correctamente. Pruebe con otra ranura PCI si es necesario.

¿Es la tarjeta compatible con USB 2.0?

Sí, la tarjeta es retrocompatible con dispositivos USB 2.0 y 1.1.

¿Cómo reciclar la tarjeta al final de su vida útil?

No la tire a la basura doméstica. Llévela a un punto de recogida DEEE (tienda, centro de reciclaje) o visite www.ecosystem.eco.

MANUAL DE USUARIO 300479 CSL

ESP: Los controladores actuales, las instrucciones de uso y otros documentos relevantes para este producto se pueden encontrar en nuestra página web.

Muchas gracias por haberse decidido por un producto de CSL. Para gozar por largo tiempo del aparato adquirido, lea con atención por favor las siguientes breves instrucciones. Antes de la puesta en servicio de la mercancía suministrada, compruebe que esté completa e intacta.

1. Volumen de suministro

• Tarjeta de ampliación PCIe USB 3.2 Gen1. (2 puertos ext./1 borne int.)
  • CD del controlador
• Instrucciones

Interfaz PCI-Express
Salida	2x conectores USB 3.2 Gen1. A externos1x borne interno de 19 pins
Alimentación Conector Molex de 4 polos
Conjunto de chips	VIA
Compatibilidad Microsoft Windows XP / Vista / 7 / 8 / 8.1 / 10 / 11

2. Datos técnicos

3. Montaje

Al poner en funcionamiento el aparato por primera vez, compruebe de nuevo el

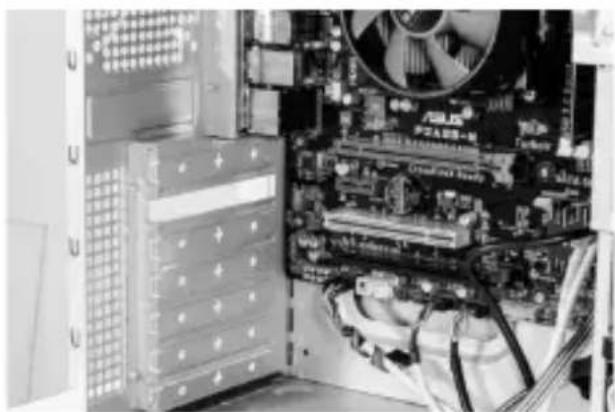

Abra la caja de su ordenador. A continuación, busque una ranura PCI libre y retire con cuidado la chapa de la correspondiente ranura.

22 Español

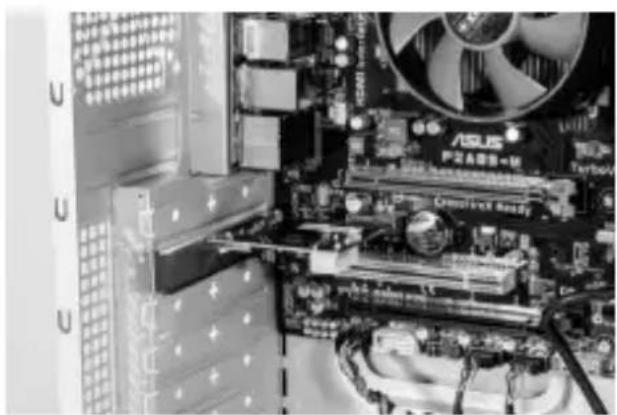

Enchufe la tarjeta PCI en la ranura prevista. Cuide de que la tarjeta tenga un asiento firme en la ranura. Fije a continuación la tarjeta con un tornillo a la caja del PC.

Proporcione la tarjeta de expansión con el poder mediante la conexión de un conector de alimentación Molex de 4 clavijas en la fuente de alimentación con el producto.

estado del producto, de los componentes y su funcionamiento. Por favor, separe completamente su ordenador de la red de corriente. Evite el contacto con componentes sensibles en su tarjeta enchufadle y en su ordenador.

4. Instalación del controlador

Coloque el CD con el instalador en la unidad de disco de su ordenador y ciérrela. En función de la configuración y la versión del sistema operativo, se abrirá la reproducción automática. Pulse "Abrir carpeta para mostrar archivos" para mostrar el contenido del CD.

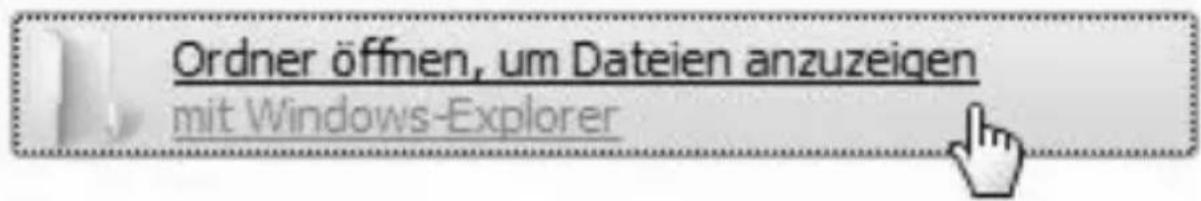

Abra la carpeta "PCIe USB 3.2 Gen1. Card" y navegue por el directorio "EXE".

Ejecute el archivo "VIA_XHCI_Driver_V4.90A_AP.exe" haciendo clic doble sobre el mismo.

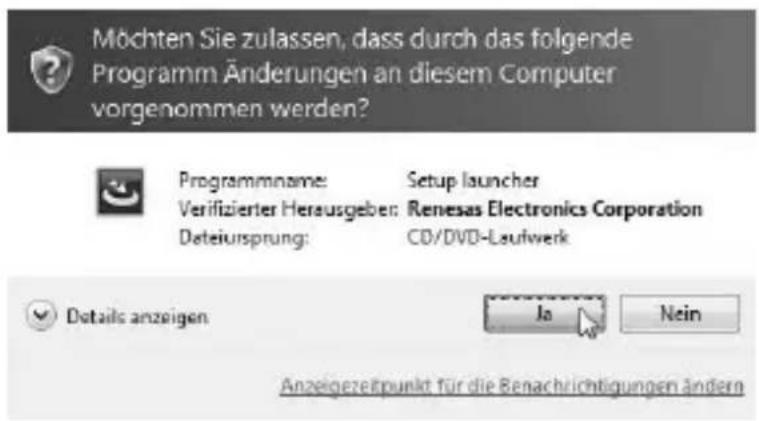

Aparecerá una pregunta de seguridad que deberá confirmar pulsando "Sí".

Siga las indicaciones del asistente de instalación para completar la instalación correctamente. El producto estará listo ahora para ser utilizado.

5. Instrucciones de seguridad y execión de resonsabilidad

No intente nunca abrir el aparato para repararlo o modificarlo por su cuenta. Evite entrar en contacto con las tensiones de la red. El aparato solo está libre de tensión cuando está desenchufado. Tampoco cortocircuite el producto. No olvide desenchufarlo por completo en caso de no utilizarlo o de tormenta. El aparato no está homologado para el uso al aire libre.

Por ello, utilícelo únicamente en un entorno seco. Protéjalo de una elevada humedad ambiental, agua y nieve. No exponga jamás el aparato a altas temperaturas exteriores. No someta el aparato a repentinos cambios térmicos o fuertes vibraciones, ya que las piezas electrónicas podrían resultar dañadas. Compruebe el aparato antes de utilizarlo por si presentara algún posible deterioro. No utilice

el aparato si ha recibido un golpe o ha resultado dañado de cualquier otro modo.

Respete también las disposiciones y restricciones nacionales. No utilice el aparato para otros fines a los detallados en este manual. Este producto no es un juguete. Manténgalo alejado de los niños o las personas con discapacidad mental. Utilice el aparato solo con la placa de base suministrada. Toda reparación o modificación en el aparato que no haya sido efectuada por el proveedor original ocasiona la pérdida de todos los derechos de garantía. El aparato solo puede ser utilizado por personas que hayan leído y comprendido este manual. Las especificaciones del producto pueden cambiar sin un aviso previo. El aparato solo puede ser utilizado por personas que hayan leído y comprendido este manual.

6. Indicaciones para la eliminación

Según la directiva europea WEEE, está prohibido eliminar los equipos eléctricos y electrónicos con la basura doméstica. Sus componentes se deben llevar por separado a los puntos de reciclaje o eliminación correspondientes, ya que componentes venenosos y peligrosos pueden dañar el medio ambiente a largo plazo si no se eliminan correctamente. Como consumidor, la ley sobre residuos eléctricos y electrónicos alemana (ElektroG) le obliga a devolver gratuitamente los dispositivos eléctricos y electrónicos al final de su vida útil al fabricante, el punto de venta o al punto público de recogida establecido para ello. El derecho regional regula particularidades al respecto. El símbolo en el producto, el manual de uso y/o el embalaje advierte de estas disposiciones. Esta forma de separación de materiales, reutilización y eliminación le permite contribuir en gran medida a proteger nuestro entorno. Para obtener información sobre los puntos de recogida autorizados en su zona, póngase en contacto con la administración local de su ciudad o municipio.

Directiva WEEE: 2012/19/EU

N.º reg. WEEE: DE 67896761

Por la presente, la empresa WD Plus GmbH declara que el dispositivo 300479 cumple los requisitos fundamentales y las demás disposiciones específicas. Puede obtener una declaración de conformidad íntegra en: WD Plus GmbH, Wohlenbergstraße 16, 30179
