303333 - Scheda audio CSL - Manuale utente e istruzioni gratuiti

Marca	CSL
Modello	303333
Tipo di prodotto	Scheda audio USB esterna
Interfacce	USB 2.0 (3 porte), 1 ingresso microfono (Jack 3,5 mm), 1 uscita cuffie (Jack 3,5 mm), 1 connettore microfono-cuffie (Jack 3,5 mm)
Lunghezza del cavo	Circa 1,2 m
Frequenza audio	20 Hz - 20 kHz
Consumo elettrico	Max. 80 mW
Chipset	SSS1629
Sistemi operativi compatibili	Windows 7, 8, 8.1, 10, 11
Temperatura di funzionamento	0 °C a 40 °C
Funzioni dei tasti	Volume, Traccia successiva, Muto microfono, Riproduci/Pausa, Equalizzatore (4 modalità), Traccia precedente
Installazione	Plug & Play, senza driver (tranne Windows 7)
Peculiarità	Supporto per cuffie analogiche e USB (funzioni tattili limitate in USB)
Manutenzione e pulizia	Pulisci con un panno asciutto e morbido, evita l'umidità
Sicurezza	Non aprire, evitare temperature elevate, tenere fuori dalla portata dei bambini
Pezzi di ricambio / Riparabilità	Nessun pezzo di ricambio disponibile, riparazione solo da parte del produttore
Smaltimento	Non gettare nei rifiuti domestici, depositare in un centro di riciclaggio o punto di raccolta RAEE

Domande frequenti - 303333 CSL

Come installare la scheda audio CSL 303333?

Collega la scheda audio a una porta USB 2.0 o superiore del tuo computer. L'installazione dei driver avviene automaticamente tramite Plug & Play. Nessun driver aggiuntivo è necessario per Windows 8, 10 e 11.

Quali sistemi operativi sono compatibili?

La scheda audio è compatibile con Windows 7, 8, 8.1, 10 e 11. Per Windows 7, potrebbe essere necessario un driver.

Perché il mio microfono non viene riconosciuto?

Controlla prima che il microfono sia collegato alla presa corretta (ingresso microfono). Assicurati che non sia difettoso e che sia attivato nelle impostazioni audio del tuo sistema.

Non sento alcun suono dopo aver collegato la scheda audio, cosa devo fare?

Controlla che le cuffie e il microfono siano collegati alle prese corrette. Apri le impostazioni di volume del sistema e seleziona la scheda audio USB come dispositivo di uscita predefinito.

I tasti del volume, EQ e muto microfono non funzionano, perché?

Questi tasti sono attivi solo con dispositivi analogici collegati ai jack da 3,5 mm. Se usi cuffie USB, le funzioni non sono supportate.

Come cambiare l'effetto sonoro (equalizzatore)?

Premere brevemente il tasto EQ per passare da una modalità all'altra: Standard, Musica, Film e Videogiochi. La modalità Standard è attivata per impostazione predefinita.

Posso usare cuffie USB con questa scheda audio?

Sì, puoi collegare cuffie USB alle porte USB della scheda audio. Tuttavia, i tasti EQ, muto microfono e regolazione del volume non funzioneranno.

Qual è il consumo elettrico della scheda audio?

Il consumo massimo è di 80 mW, alimentato direttamente dalla porta USB. Nessuna alimentazione esterna necessaria.

Come riciclare la scheda audio a fine vita?

Non gettare l'apparecchio nei rifiuti domestici. Depositarlo in un punto di raccolta RAEE (centro di riciclaggio, negozio) per il riciclaggio. Puoi anche donarlo se funziona ancora.

La scheda audio può essere utilizzata all'aperto?

No, l'apparecchio è progettato per uso interno in ambiente asciutto. Evitare umidità, acqua, neve e temperature estreme (0-40 °C).

MANUALE UTENTE 303333 CSL

Grazie per aver scelto un prodotto di CSL. Per utilizzare con soddisfazione l'apparecchio acquistato a lungo, si prega di leggere attentamente le seguenti brevi istruzioni per l'uso. Prima della messa in funzione della merce consegnata, verificare che sia integra, esente da difetti e non danneggiata.

1. Contenuto della confezione

• Scheda audio USB
• Brevi istruzioni per l'uso

2. Dati tecnici

Interfaccia PC USB 2.0 High Speed
Uscite audio 2x jack (uscita cuffie)
Ingressi audio 1x jack (ingresso microfono)
Lunghezza cavo circa 1,2 m
Interfacce USB 3x USB 2.0
Frequenza 20 Hz - 20 KHz
Potenza assorbita max. 80 mW
Chipset SSS1629
Compatibilità del sistema operativo Windows 7 / 8 / 8.1 / 10 / 11
Temperatura ambiente + 0-3°C fino 35-40°C

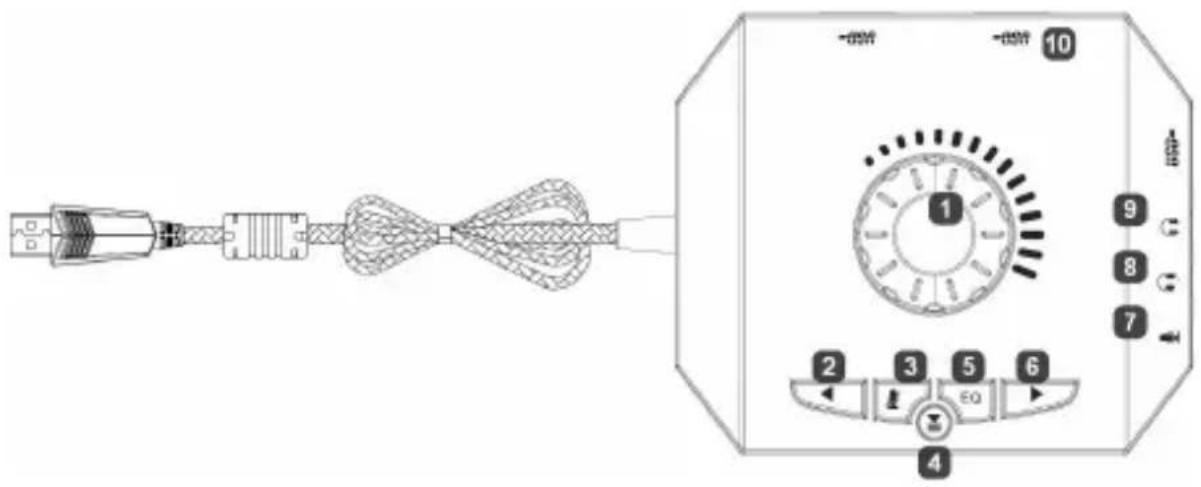

3. Dettagli del prodotto

Numero Funzione
1 Regolatore volume
2 Brano successivo
3 Tacitare il microfono
4 Play/Pausa
5 Equalizzatore
6 Brano precedente
7 Attacco per microfono
8 Attacco per cuffie
9 Attacco per cuffie / audio
10	Attacchi USB (nel caso vengano collegate cuffie USB, i tasti EQ e microfono così come la regolazione del volume non funzionano)

3.1 Tasto equalizzatore (EQ)

L'apparecchio è provvisto di quattro diversi equalizzatori.

A: Effetto sonoro standard
B: Effetto sonoro musicale
C: Effetto sonoro film
D: Effetto sonoro gaming

L'effetto sonoro standard è attivo come impostazione di fabbrica. Premere brevemente il tasto "EQ" (equalizzatore) per passare da un effetto sonoro ad un altro.

Nota: Se si devono collegare delle cuffie USB, il tasto EQ (equalizzatore), la funzione muto micro e la regolazione del volume non funzionano.

4. Messa in funzione

Rimuovere la scheda audio dalla confezione e collegarla con il cavo di collegamento USB a un'interfaccia USB 2.0 (o superiore) adeguata.

La scheda audio offre numerose possibilità di collegamento per dispositivi audio analogici e digitali. L'assegnazione dei singoli collegamenti è indicata nella pagina precedente.

5. Installazione del driver

L'installazione del driver del dispositivo ha luogo tramite la funzione Plug & Play ed è completamente automatica.

1. Risoluzione anomalie

Anomalie Risoluzione anomalie
Il microfono non viene riconosciuto	Controllare se il microfono collegatoè difettoso.Controllare se il microfono è collegato all'inter-faccia corretta.Controllare se nelle impostazioni di sistema del computer il microfono è attivato.
Dopo aver collegato il dispositivo, si sente alcun suono	Assicurarsi che le cuffie e il microfono siano collegati alla scheda audio USB. (Non sbagliare a inserire gli attacchi per le cuffie e il microfono.)Aprire il pannello di controllo → Volume. Modifi-care tutte le impostazioni standard sulla scheda audio USB.
La regolazione del vol-ume, il tasto "Equalizza-tore" e il tasto "Micro-fono" non funzionano.	I due tasti e il regolatore non funzionano se si utilizzano cuffie USB/headset. Queste funzioni sono attive soltanto con dispositivi muniti di jack da 3,5 mm.

7. Avvertenze di sicurezza ed esclusione della responsabilità

Non tentare mai di effettuare riparazioni o trasformazioni all'apparecchio per con- to proprio. Evitare il contatto con le tensioni di rete. L'apparecchio non condu- ce corrente solo quando la spina è staccata. L'apparecchio non può essere usato all'aperto. Utilizzarlo esclusivamente in ambiente asciutto. Proteggerlo da elevata umidità dell'aria, acqua e neve. Tenere in ogni caso l'apparecchio lontano da tem- perature alte.

Non esporre l'apparecchio a improvvisi sbalzi termici o forti vibrazioni in quanto potrebbero danneggiarsi le parti elettroniche. Prima di utilizzare l'apparecchio verificare la presenza di eventuali danneggiamenti. Non utilizzare l'apparecchio se ha subito un urto o è stato danneggiato in un altro modo.

Rispettare anche le disposizioni e limitazioni nazionali. Utilizzare l'apparecchio unicamente per gli scopi descritti nelle presenti istruzioni. Questo prodotto non è un giocattolo. Conservarlo fuori dalla portata di bambini o persone con capacità mentali limitate. Ogni riparazione o modifica al prodotto non effettuata dal fornitore originale comporta l'estinzione dei diritti di garanzia. Le specifiche dell'apparecchio possono cambiare senza preavviso.

8. Indicazioni per lo smaltimento

Secondo la direttiva europea RAEE, le apparecchiature elettriche ed elettroniche non possono essere smaltite con i rifiuti domestici. I loro componenti devono essere consegnati separatamente al centro di riciclaggio o smaltimento, in quanto gli eventuali componenti tossici e pericolosi possono inquinare permanentemente l'ambiente in caso di smaltimento improprio.

Secondo la legge sulle apparecchiature elettriche ed elettroniche (ElektroG) il consumatore è tenuto a restituire gratuitamente tali apparecchi al termine della loro vita al produttore, al punto vendita o a punti di raccolta pubblici allestiti appositamente. Dettagli in merito sono regolati dalla rispettiva legge nazionale. Il simbolo riportato sul prodotto, le istruzioni per l'uso e/o la confezione indicano tali disposizioni. Con questo tipo di differenziazione dei materiali, con il riciclaggio e lo smaltimento di apparecchi vecchi, l'utente dà un importante contributo alla tutela dell'ambiente.

Direttiva RAEE: 2012/19/UE Numero reg. RAEE: DE 67896761

Con la presente la ditta WD Plus GmbH dichiara che l'apparecchio 303333 è conforme ai requisiti essenziali e alle rimanenti disposizioni in materia. Una dichiarazione di conformità completa è disponibile presso: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
