BEDIENUNGSANLEITUNG 303333 CSL

Vielen Dank, dass Sie sich für ein Produkt von CSL entschieden haben. Damit Sie lange Freude mit Ihrem erworbenen Gerät haben, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch. Prüfen Sie vor Inbetriebnahme der gelieferten Ware, ob diese vollständig, fehlerfrei und unbeschädigt ist.

1. Lieferumfang

• USB-Soundkarte
• Kurzanleitung

2. Technische Daten

PC-Schnittstelle USB 2.0 High Speed
Audio-Ausgänge 2x Klinke (Kopfhörerausgang)
Audio-Eingänge 1x Klinke (Mikrofoneingang)
Kabellänge ca. 1,2 m
USB-Schnittstellen 3x USB 2.0
Frequenz 20 Hz - 20 KHz
Leistungsaufname max. 80 mW
Chipsatz SSS1629
Betriebssystemkompatibilität Windows	7 / 8 / 8.1 / 10 / 11
Umgebungstemperatur + 0-3°C bis 35-40°C

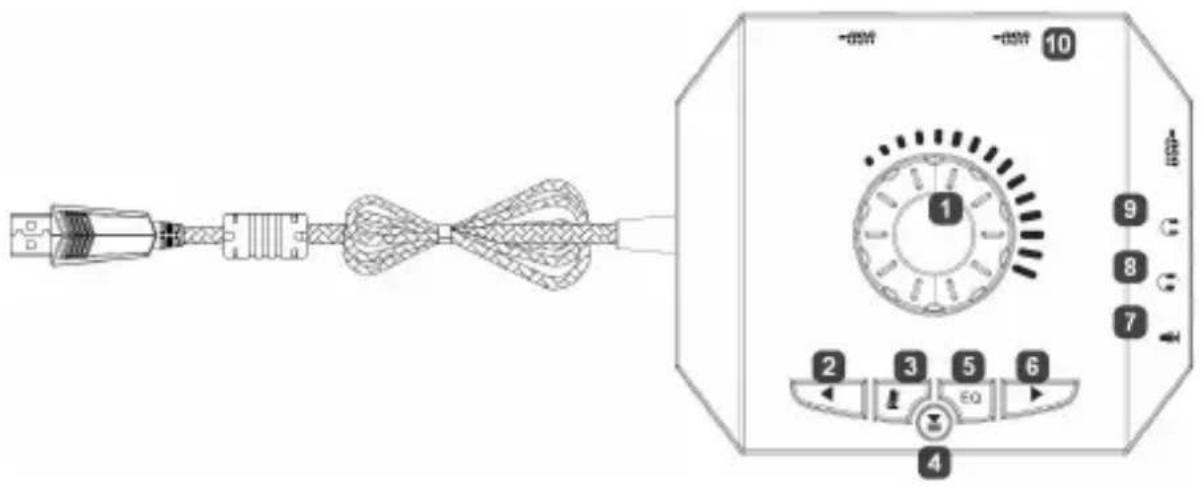

3. Produktdetails

Nummer Funktion
1 Lautstärkeregler
2 Nächster Titel
3 Mikrofon stummschalten
4 Play / Pause
5 Equalizer
6 Vorheriger Titel
7 Mikrofon-Anschluss
8 Headset-Anschluss
9 Kopfhörer-Anschluss / Audio-Anschluss
10	USB-Anschlüsse (falls ein USB-Kopfhörer angeschlossen wird, funktionieren die EQ-Taste und die Mikrofon-Taste sowie die Lautstärkeregelung nicht)

Dieses Gerät verfügt über vier verschiedene Equalizer:

A: Standard-Soundeffekt
B: Musik-Soundeffekt
C: Film-Soundeffekt
D: Gaming-Soundeffekt

Der Standard-Soundeffekt ist ab Werk aktiv. Sie können die "EQ" (Equalizer)-Taste zum Wechseln der Soundeffekte kurz drücken.

Hinweis: Sollte ein USB-Kopfhörer angeschlossen werden, funktioniert die EQ-Taste (Equalizer) und Mikro-Stummschaltung sowie die Lautstärkeregelung nicht.

4. Inbetriebnahme

Nehmen Sie die Soundkarte aus der Verpackung und schließen Sie diese mit USB-Anschlusskabel an eine geeignete USB 2.0-Schnittstelle (oder höher) an.

Die Soundkarte bietet Ihnen zahlreiche Anschlussmöglichkeiten für analoge und digitale Audiogeräte. Die Belegung der einzelnen Anschlüsse ist auf der vorherigen Seite aufgeführt.

5. Treiberinstallation

Die Treiberinstallation des Gerätes erfolgt über Plug & Play und ist vollautomatisch.

1. Fehlerbehebung

Fehler Fehlerbehebung
Das Mikrofon wird nicht erkannt	Überprüfen Sie bitte, ob das angeschlossene Mikrofon defekt ist.Überprüfen Sie bitte, ob das Mikrofon an der richtigen Schnittstelle angeschlossen ist.Überprüfen Sie bitte, ob das Mikrofon in den Systemeinstellungen des Computers aktiviert ist.
Es ertönt kein Ton, nachdem das Gerät angeschlossen wurde	Bitte überprüfen Sie, ob Kopfhörer und Mikrofon an die USB-Soundkarte angeschlossen sind.(Bitte stecken Sie den Kopfhörer- und Mikrofon-anschluss nicht falsch.)Öffnen Sie die Systemsteuerung → Lautstärke.Ändern Sie alle Standardeinstellungen auf die USB-Soundkarte.
Die Lautstärkeregelung, der “Equalizer” und die “Mikrofon”-Taste funktionieren nicht	Die beiden Tasten und der Regler haben keine Funktion, wenn Sie ein USB-Kopfhörer/Headset verwenden. Diese Funktionen sind ausschließlich bei 3,5mm Klinken-Geräten aktiv.

7. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie bitte nie eigenständig Reparaturen oder Umbauten an dem Gerät vorzunehmen. Vermeiden Sie den Kontakt zu den Netzspannungen. Das Gerät ist nur bei gezogenem Stecker spannungsfrei. Das Gerät ist nicht für den Betrieb im Freien zugelassen. Bitte verwenden Sie sie daher ausschließlich im trockenen Bereich. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie unbedingt das Gerät von hohen Temperaturen fern.

Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf eventuelle Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in anderer Form beschädigt worden ist.

Beachten Sie bitte auch die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der dieser Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

8. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinienichtmitdem Hausmüllentsorgtwerden. DerenBestandteilemüssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2012/19/EU

WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 303333 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
