Tipo di prodotto	Switch di rete PoE+
Marca	Intellinet
Modello	561624
Numero di porte	8 porte Gigabit Ethernet (10/100/1000 Mbps)
Porte PoE	7 porte PoE+ (porte 1-7) + 1 porta di ingresso PoE (porta 8) fino a 95 W
Potenza totale PoE	120 W massimo, 30 W per porta
Alimentazione	Tramite PoE (porta 8), alimentatore 48-57 V CC o alimentatore industriale con morsettiera (non incluso)
Ridondanza dell'alimentazione	Due ingressi CC ridondanti tramite morsettiera a vite
Capacità del backplane	16 Gbit/s
Funzioni di rete	Auto-negoziazione (10/100/1000), Auto-MDI/MDIX, controllo di flusso IEEE 802.3x
Modalità VLAN	Interruttore DIP per l'isolamento delle porte 1-7 (aumenta la velocità in caso di tempesta di broadcast)
Distanza di estensione PoE	Raddoppia la distanza da 100 m a 200 m (tramite PoE passthrough)
Installazione	Su scrivania o su guida DIN (supporto incluso)
Indicatori LED	PWR (verde), 10/100/1000M (verde), PoE (arancio)
Materiale del contenitore	Metallo robusto
Dimensioni (L x P x A)	Circa 200 x 150 x 44 mm
Peso	Circa 1 kg
Temperatura di funzionamento	0 °C a 40 °C
Umidità di funzionamento	10% a 90% (senza condensa)
Certificazioni	CE (2014/30/UE, 2014/35/UE), WEEE (2012/19/UE)
Manutenzione e pulizia	Scollegare l'apparecchio, pulire con un panno morbido e asciutto. Non utilizzare prodotti liquidi o abrasivi.
Ricambi e riparabilità	Nessuna parte riparabile dall'utente. In caso di guasto, contattare il servizio post-vendita.
Garanzia	Garanzia limitata del produttore (consultare il manuale completo)

Domande frequenti - 561624 Intellinet

Come installare lo switch Intellinet 561624?

Posizionare lo switch su una superficie piana e stabile, o fissarlo su una guida DIN utilizzando il supporto fornito. Assicurare una ventilazione di almeno 25 mm intorno all'apparecchio. Collegare l'alimentazione (PoE, alimentatore o morsettiera) quindi collegare i cavi Ethernet. Nessuna configurazione software è necessaria: lo switch funziona in plug and play.

Che cos'è il PoE passthrough?

La porta 8 può ricevere alimentazione e dati da un injector o switch PoE (fino a 95 W), e poi ridistribuire l'alimentazione alle porte 1-7 (fino a 120 W totali). Ciò consente di raddoppiare la distanza tra la sorgente PoE e i dispositivi alimentati, fino a 200 m.

A cosa serve l'interruttore DIP VLAN?

L'interruttore DIP sul pannello frontale consente due modalità: OFF: comunicazione normale tra tutte le porte; ON: isola le porte 1-7 tra loro (possono comunicare solo con la porta 8), riducendo le tempeste di broadcast e aumentando la sicurezza della rete.

Qual è il significato dei LED sul pannello frontale?

PWR (verde): acceso = l'apparecchio è alimentato; spento = non alimentato. 10/100/1000M (verde): acceso = collegamento stabilito; lampeggiante = attività di rete; spento = nessun collegamento. PoE (arancio): acceso = un dispositivo PoE è collegato; lampeggiante = anomalia di alimentazione; spento = nessun dispositivo PoE.

Come alimentare lo switch se non si dispone di una sorgente PoE?

È possibile utilizzare un alimentatore che fornisce 48-57 V CC (non incluso) o un alimentatore industriale con morsettiera a vite. Lo switch dispone di due ingressi CC ridondanti per un'alimentazione di riserva.

Posso montare lo switch su una guida DIN?

Sì, lo switch viene fornito con un supporto per guida DIN. Fissare il supporto sul retro dello switch, quindi agganciarlo alla guida DIN. Assicurarsi che la guida sia saldamente installata prima di accendere l'apparecchio.

Come estendere la distanza oltre 100 m?

Utilizzare la modalità PoE passthrough: collegare una sorgente PoE (injector o switch) alla porta 8, quindi collegare i dispositivi remoti alle porte 1-7. La distanza tra la sorgente e lo switch può raggiungere 100 m, e tra lo switch e ciascun dispositivo fino a 100 m aggiuntivi, per un totale di 200 m.

Cosa fare se un LED PoE lampeggia in arancio?

Un LED PoE lampeggiante indica un'anomalia di alimentazione: sovraccarico, cortocircuito o consumo eccessivo. Scollegare il cavo del dispositivo interessato e verificare che sia compatibile PoE+ (802.3at) e che la sua potenza non superi i 30 W. Verificare anche la potenza totale disponibile (120 W max).

Questo switch è compatibile con dispositivi non PoE?

Sì, le porte 1-8 sono compatibili con dispositivi Ethernet standard (non PoE). Lo switch rileva automaticamente se il dispositivo collegato necessita di alimentazione PoE e la invia solo se necessario. I dispositivi non PoE funzioneranno normalmente senza ricevere alimentazione.

Come mantenere lo switch Intellinet 561624?

Scollegare l'alimentazione prima di qualsiasi pulizia. Utilizzare un panno morbido e asciutto per pulire il contenitore. Non utilizzare solventi, prodotti abrasivi o liquidi. Assicurarsi che le aperture di ventilazione non siano ostruite. Nessuna parte interna è riparabile dall'utente; in caso di malfunzionamento, contattare il supporto tecnico.

MANUALE UTENTE 561624 Intellinet

L' Intellinet Switch Ethernet Gigabit 8 porte PoE+ con PoE Passthrough offre una combinazione di caratteristiche veloci e convenienti, pur fornendo una capacità di trasmissione eccellente.

Non è richiesta alcuna configurazione e l'installazione è ad uso immediato.

Per ulteriori specifiche, visita il sito intellinetnetwork.com/barcode/561624.

Caratteristiche

• Supporta fino a 95 W di potenza in ingresso da un iniettore PoE o switch (porta 8)
• Fornisce alimentazione e dati fino a sette dispositivi di rete PoE (porte 1 – 7)
• Raddoppia la distanza di connessione tra la sorgente PoE e il dispositivo da 100 m a 200 m
• Alimentato tramite PoE, alimentatore DC o alimentatore industriale (non incluso)
• Due ingressi DC ridondanti (48 - 57 V) con morsettiere I/O

Con una velocità della scheda di collegamento di 16 Gbps, una performance incredibile sarà possibile per i vostri computer, server o altri dispositivi per la rete. Ognuna delle porte traccia automaticamente la velocità del dispositivo di rete connesso e la regola a 10, 100 o 1000 Mbps per massimizzare compatibilità e performance. Questo switch, ideato per fornire una maggiore alimentazione ai dispositivi che lo richiedono, offre fino a 30 watt di potenza a porta fino a raggiungere il suo budget di 120 watt.

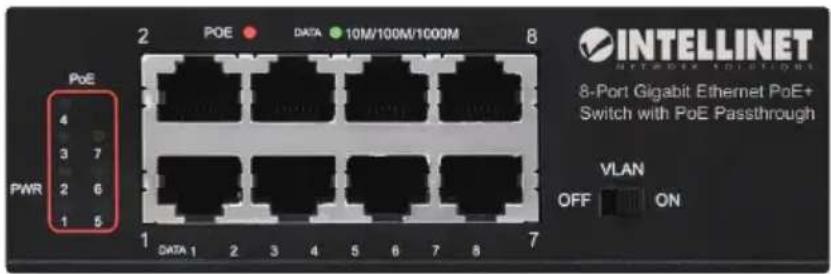

Pannello frontale

LED Colore Stato Indicazione

PWR Verde		Acceso Acceso
		Spento Spento
10/100M/1000M	Verde	Acceso Porta di connessione valida
		Lampeggiante Invio o ricezione dati
		Spento Nessuna	connessione stabilita
PoE Arancia		Acceso Un dispositivo è connesso alla porta.
		Lampeggiante Alimentazione elettrica anomala.
		Spento Nessuna	periferica PSE/PoE è collegata.

DIP Switch — VLAN

OFF: consente la normale comunicazione tra le porte 1 – 8.

ON: isola tra loro le porte 1 – 7 ma può connettersi alla porta 8; aumenta la velocità di trasmissione quando si verifica una broadcast storm.

Alimentazione

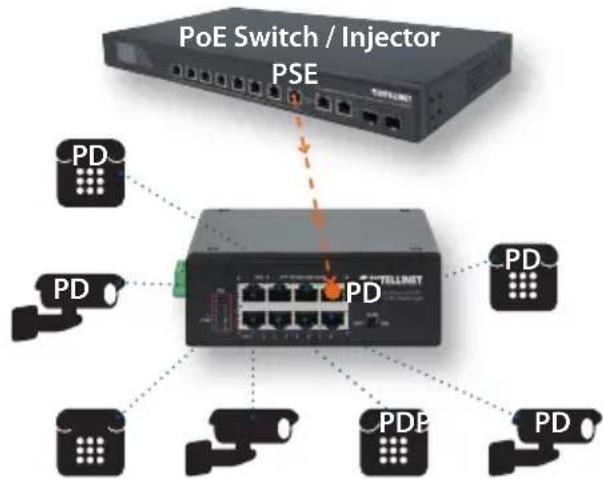

A) PoE Passthrough

PSE (attrezzature di approvvigionamento di potenza) Alimentazione & Dati (fino a 95 W)

PD (dispositivo alimentato) Alimentazione & Dati

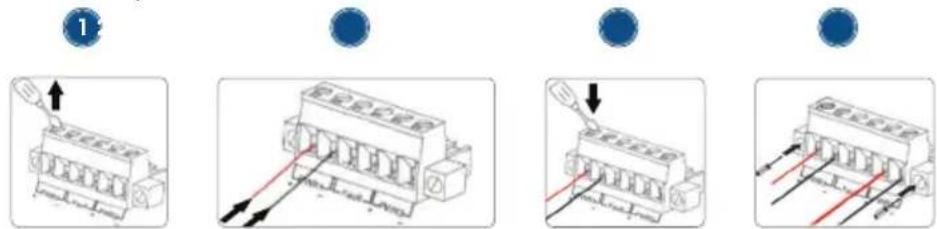

B) Installazione morsettiera

NOTA: Prima di iniziare, assicurarsi che l'alimentazione sia staccata/disattivata!

1 Allentare le viti appropriate.
2 Inserire i cavi nudi di alimentazione negli appositi alloggiamenti dei morsetti (il cavo positivo nell'alloggiamento del positivo; il cavo negativo nell'alloggiamento del negativo).
3 Serrare le viti appropriate per fissare i cavi. (Se necessario, ripetere i punti da 1 a 3 sulla seconda coppia di ingresso).

4 Installare il blocco nel dispositivo e serrare le viti.

Installazione desktop

Prima di utilizzare il prodotto:

• si consiglia di fare attenzione a dove viene collocato lo switch su una superficie piana che può supportare il peso dello switch (o qualsiasi altro oggetto che deve essere tenuto in considerazione)
• con un minimo di 25 mm (approssimativamente 1") di spazio libero verso l'alto e lateralmente per permettere un'adeguata ventilazione, lontano da sorgenti che possono provocare disturbi e interferenze elettro magnetiche: radio, trasmettitori, amplificatori di banda, ecc.

Installazione su guida DIN

1 Con staffa per guida DIN fissata al dispositivo mediante viti, staffa angolare su guida DIN.
2 Spingere il dispositivo fino a quando non scatta in posizione.

ITALIANO: Questo simbolo sui prodotto o sulla relativa confezione indica che il prodotto non va trattato come un rifiuto domestico. In ottemperanza alla Direttiva UE 2012/19/EU sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), questa prodotto elettrico non deve essere smaltito come rifiuto municipale misto. Si prega di smaltire il prodotto riportandolo al punto vendita o al punto di raccolta municipale locale per un opportuno riciclaggio.

ITALIANO: Questo dispositivo è conforme alla CE 2014/30/EU e / o 2014/35/EU. La dichiarazione di conformità è disponibile al:
