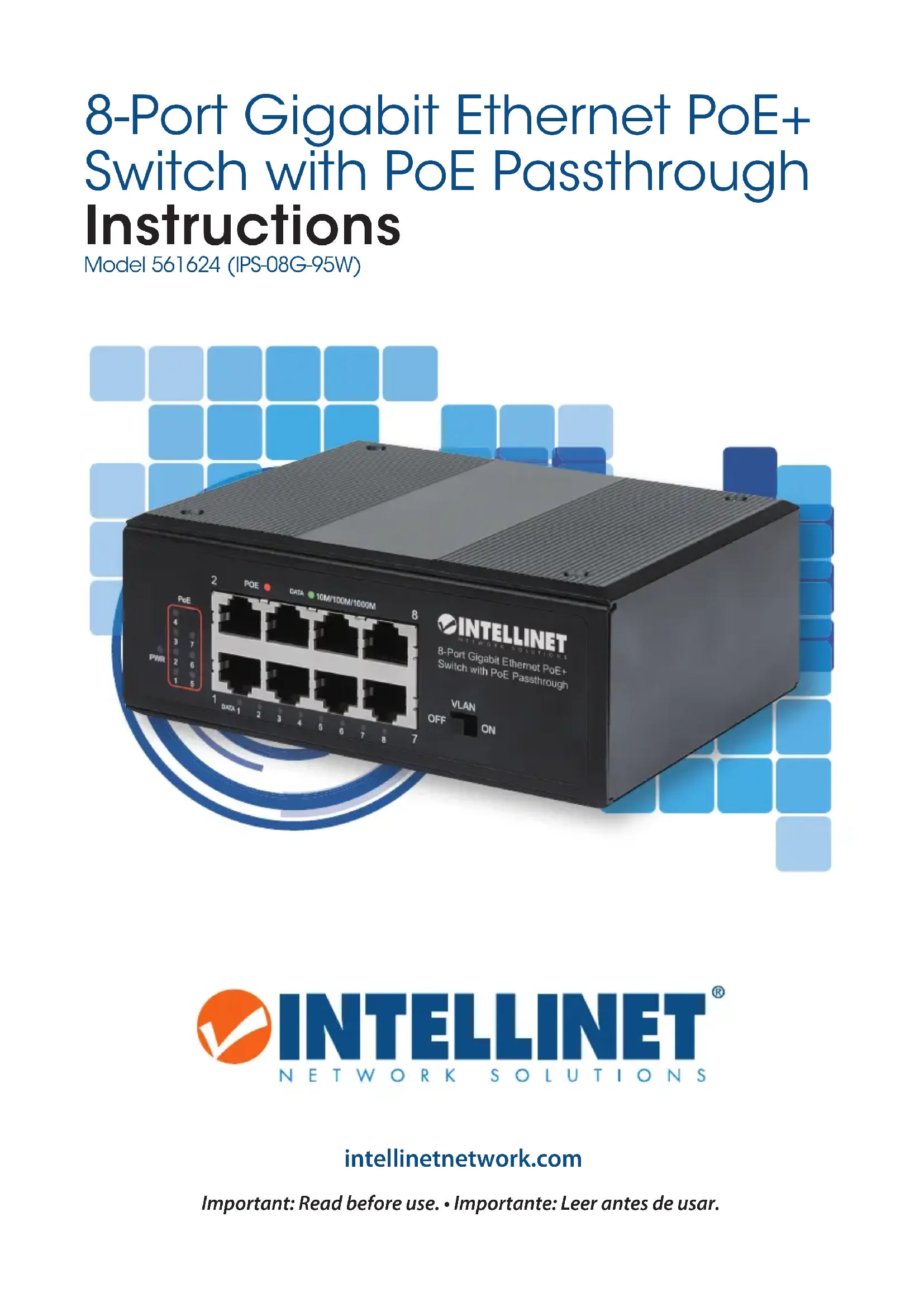

561624 - Commutateur Intellinet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau PoE+
Marque	Intellinet
Modèle	561624
Nombre de ports	8 ports Gigabit Ethernet (10/100/1000 Mbps)
Ports PoE	7 ports PoE+ (ports 1-7) + 1 port d’entrée PoE (port 8) jusqu’à 95 W
Puissance totale PoE	120 W maximum, 30 W par port
Alimentation	Par PoE (port 8), adaptateur secteur 48-57 V CC ou alimentation industrielle avec bornier (non inclus)
Redondance d’alimentation	Deux entrées CC redondantes via bornier à vis
Capacité du fond de panier	16 Gbit/s
Fonctions réseau	Auto-négociation (10/100/1000), Auto-MDI/MDIX, contrôle de flux IEEE 802.3x
Mode VLAN	Commutateur DIP pour isolation des ports 1-7 (augmente le débit en cas de tempête de diffusion)
Distance d’extension PoE	Double la distance de 100 m à 200 m (via passage PoE)
Installation	Sur bureau ou sur rail DIN (support inclus)
Indicateurs LED	PWR (vert), 10/100/1000M (vert), PoE (orange)
Matériau du boîtier	Métal robuste
Dimensions (L x P x H)	Environ 200 x 150 x 44 mm
Poids	Environ 1 kg
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Certifications	CE (2014/30/EU, 2014/35/EU), WEEE (2012/19/EU)
Entretien et nettoyage	Débrancher l’appareil, nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits liquides ou abrasifs.
Pièces détachées et réparabilité	Aucune pièce réparable par l’utilisateur. En cas de panne, contacter le service après-vente.
Garantie	Garantie limitée du fabricant (consulter la notice complète)

FOIRE AUX QUESTIONS - 561624 Intellinet

Comment installer le commutateur Intellinet 561624 ?

Placez le commutateur sur une surface plane et stable, ou fixez-le sur un rail DIN à l’aide du support fourni. Assurez une ventilation d’au moins 25 mm autour de l’appareil. Connectez l’alimentation (PoE, adaptateur secteur ou bornier) puis branchez vos câbles Ethernet. Aucune configuration logicielle n’est nécessaire : le commutateur fonctionne en plug and play.

Qu’est-ce que le passage PoE (PoE passthrough) ?

Le port 8 peut recevoir l’alimentation et les données depuis un injecteur ou un commutateur PoE (jusqu’à 95 W), puis redistribuer l’alimentation aux ports 1 à 7 (jusqu’à 120 W au total). Cela permet de doubler la distance entre la source PoE et les appareils alimentés, jusqu’à 200 m.

À quoi sert le commutateur DIP VLAN ?

Le commutateur DIP situé sur le panneau avant permet deux modes : OFF : communication normale entre tous les ports ; ON : isole les ports 1 à 7 entre eux (ils ne peuvent communiquer qu’avec le port 8), ce qui réduit les tempêtes de diffusion et augmente la sécurité du réseau.

Quelle est la signification des LEDs sur le panneau avant ?

PWR (vert) : allumé = l’appareil est sous tension ; éteint = hors tension. 10/100/1000M (vert) : allumé = liaison établie ; clignotant = activité réseau ; éteint = pas de liaison. PoE (orange) : allumé = un appareil PoE est connecté ; clignotant = anomalie d’alimentation ; éteint = aucun appareil PoE.

Comment alimenter le commutateur si je n’ai pas de source PoE ?

Vous pouvez utiliser un adaptateur secteur fournissant du 48-57 V CC (non inclus) ou une alimentation industrielle avec bornier à vis. Le commutateur dispose de deux entrées CC redondantes pour une alimentation de secours.

Puis-je monter le commutateur sur un rail DIN ?

Oui, le commutateur est livré avec un support DIN-rail. Fixez le support à l’arrière du commutateur, puis encliquetez-le sur le rail DIN. Assurez-vous que le rail est solidement installé avant de mettre l’appareil sous tension.

Comment étendre la distance au-delà de 100 m ?

Utilisez le mode passage PoE : connectez une source PoE (injecteur ou commutateur) au port 8, puis reliez les appareils distants aux ports 1-7. La distance entre la source et le commutateur peut atteindre 100 m, et entre le commutateur et chaque appareil jusqu’à 100 m supplémentaires, soit 200 m au total.

Que faire si une LED PoE clignote en orange ?

Une LED PoE clignotante indique une anomalie d’alimentation : surcharge, court-circuit ou consommation excessive. Débranchez le câble de l’appareil concerné et vérifiez qu’il est compatible PoE+ (802.3at) et que sa puissance ne dépasse pas 30 W. Vérifiez également la puissance totale disponible (120 W max).

Ce commutateur est-il compatible avec des appareils non PoE ?

Oui, les ports 1-8 sont compatibles avec des appareils Ethernet standards (non PoE). Le commutateur détecte automatiquement si l’appareil connecté nécessite de l’alimentation PoE et ne l’envoie que si nécessaire. Les appareils non PoE fonctionneront normalement sans recevoir d’alimentation.

Comment entretenir le commutateur Intellinet 561624 ?

Débranchez l’alimentation avant tout nettoyage. Utilisez un chiffon doux et sec pour essuyer le boîtier. N’utilisez pas de solvants, de produits abrasifs ou de liquides. Assurez-vous que les ouvertures de ventilation ne sont pas obstruées. Aucune pièce interne n’est réparable par l’utilisateur ; en cas de dysfonctionnement, contactez le support technique.

MODE D'EMPLOI 561624 Intellinet

L'Intellinet Commutateur PoE+ 8 ports Ethernet Gigabit avec passage PoE propose toute une gamme de fonctionnalités assurant le débit optimal de votre réseau, ainsi qu'un gain notable de temps et d'argent. Pas besoin de configuration, puisque l'installation se fait en plug and play. Vous trouvez les spécifications sur intellinetnetwork.com/barcode/561624.

Traits

• Prise en charge d'une puissance d'entrée allant jusqu'à 95 W à partir d'un injecteur ou d'un commutateur PoE (port 8)
• Fournit jusqu'à sept dispositifs de réseau PoE avec alimentation et données (ports 1 - 7)
• Double la distance de connexion entre la source PoE et l'appareil de 100 m à 200 m
• Alimentation par PoE, adaptateur de courant continu ou alimentation industrielle (non inclus)
• Deux entrées CC redondantes (48 – 57 V) avec bloc terminal E/S

Avec sa vitesse de fond de panier de 16 Gpbs, le commutateur offre des performances de pointe à vos ordinateurs, à vos serveurs, et à vos autres appareils connectés. Chacun des ports détecte automatiquement la vitesse de connexion de l'appareil réseau connecté, et s'ajuste automatiquement à 10, 100 ou 1000 Mbps, pour une performance et une compatibilité accrues. Conçu pour fournir une importante puissance aux appareils compatibles, ce commutateur PoE offre une puissance maximale de 30 watts par port jusqu'à ce que sa puissance maximale de 120 watts ait été atteinte.

Panneau avant

LED Couleur Statut Indication
PWR Vert		Allumé Appareil est alimenté
		Éteint Éteindre
10/100M/1000M Vert		Allumé Connexion est établie
		Clignotant En train d'émettre ou de recevoir des données
		Éteint Connexion n'est pas établie
PoE Orange		Allumé Un appareil est connecté au port.
		Clignotant Alimentation électrique anormale.
		Éteint Port n'est connecté pas à un appareil PSE/PoE

Commutateur DIP — VLAN

OFF : mode par défaut ; permet une communication normale entre les ports 1 et 8.

ON : isole les ports 1 à 7 les uns des autres mais peut se connecter au port 8 ; augmente le taux de transfert dans le cas de tempête de diffusion

Alimentation

A) Passage PoE

PSE (équipement source d'énergie) Puissance & Données (jusqu'à 95 W)
PD (dispositif alimenté) Puissance & Données

B) Installation via bloc terminal

NOTE : Assurez-vous que l'alimentation est intégralement éteinte/déconnectée avant de commencer !

1 Desserrez les vis appropriées.
2 Insérez les fils d'alimentation nus dans les emplacements du terminal appropriés (fil positif dans l'emplacement positif ; fil négatif dans l'emplacement négatif).
3 Serrez les vis appropriées pour fixer les fils. (Si vous le souhaitez, répétez les étapes 1 à 3 sur la deuxième paire d'entrées.)
4 Installez le bloc dans le périphérique et serrez les vis.

Installation en bureau

Avant d'utiliser le commutateur, il est recommandé:

• de le placer sur une surface plane qui peut supporter son poids (et celui d'autres objets),
• ac. un écartement minimal de 25 mm d'autres objets pour une ventilation suffisante, loin des appareils électriques qui peuvent être source d'interférence (des radios etc.).

Installation du DIN-Rail

1 Avec le support DIN-rail fixé au dispositif à vis, alignez le support avec le rail DIN.
2 Poussez le périphérique jusqu'à ce qu'il soit en place.

FRANÇAIS: Ce symbole sur le produit ou son

emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2012/19/EU sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

FRANÇAIS: Cet appareil satisfait aux exigences de CE 2014/30/EU et / ou 2014/35/EU. La Déclaration de Conformité est disponible à :

Toutes les marques et noms commerciaux sont la propriété de leurs propriétaires respectifs.
