MANUALE UTENTE ZB 100 ES Mafell

Ilstruzioni per l'uso originali

Le presenti istruzioni per l'uso contengono avvertenze importanti per lavorare con sicurezza con questa macchina. Per questo motivo leggete assolutamente le presenti istruzioni per l'uso con la dovuta accuratezza!

I - Dichiarazione di conformità CE

Con la presente certifichiamo che la macchina ZB 100 ES è conforme alle seguenti direttive CE applicabili. Nella progettazione e la costruzione sono state applicate le seguenti norme.

Responsabile per la composizione della documentazione tecnica: Mafell AG

2006/42/EG

2004/108/EG

2011/65/EG

EN 60745, EN 55014-1, EN 55014-2, EN 61000-3, EN 12100 T1, EN 12100 T2, EN 1037

ZB 100 ES

1 Informazioni di prodotto 26

1.1 Informazioni sul produttore 26

1.2 Identificazione della macchina.... 26

1.3 Dati tecnici 27

1.4 Informazioni sulla rumorosità....27

1.5 Informazioni sulle vibrazioni 27

1.6 Contenuto della fornitura 27

1.7 Uso consentito 27

1.8 Rischi residui 27

2 Avvertenze di sicurezza 28

3 Attrezzaggio / Regolazione....29

3.1 Collegamento a rete 29

3.2 Montaggio / sostituzione degli utensili.... 29

4 Esercizio....29

4.1 Accensione e spegnimento 29

4.2 Regolazione della velocità....30

4.3 Istruzioni operative 30

4.4 Utensili 30

5 Manutenzione e riparazione .... 30

5.1 Macchina 30

5.2 Utensili 30

5.3 Stoccaggio 30

6 Eliminazione dei disturbi 31

7 Accessori opzionali 31

8 Disegno esploso e distinta dei ricambi 31

Nelle presenti istruzioni d'uso sono contenute le seguenti avvertenze e i seguenti simboli:

Questo simbolo si trova dovunque siano riportate avvertenze sulla vostra sicurezza. In caso di mancata osservanza possono conseguire seri infortuni.

Questo simbolo contrassegna una situazione potenzialmente dannosa. Se essa non viene evitata, il prodotto o oggetti nelle sue vicinanze possono essere danneggiati.

Questo simbolo contrassegna suggerimenti e altre utili informazioni per gli utilizzatori.

1 Informazioni di prodotto

per macchine con n° art. 923 601 oppure 923 620

1.1 Informazioni sul produttore

MAFELL AG

1.2 Identificazione della macchina

Tutti i dati necessari per l'identificazione della macchina sono riportati nella targhetta di omologazione posta sull'alloggiamento del motore.

Classe di protezione II

Marchio CE che attesta la conformità ai requisiti fondamentali di sicurezza e di salute come da Allegato I della direttiva Macchine

- Solo per Paesi UE

Non gettare le apparecchiature elettriche tra i rifiuti domestici.

Secondo la Direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere raccolte separatamente, al fine di essere reimpiegate in modo eco- compatibile.

1.3 Dati tecnici

Profondità di svasatura 100 mm
Mandrino 63 mm
Attacco rapido per le punte
Numero giri utensile (a vuoto) 340 - 1450 min -1
Ingranaggi meccanici per 2 velocità
Regolazione elettronica dei giri stabilizzata sotto carico
】 Rotazione destrorsa-sinistrorsa
Peso 7,7 kg

Motore universale schermato contro i disturbi radio / televisivi

230 V \~, 50 Hz

Potenza assorbita uso continuato 1200 W
Potenza resa 760 W

1.4 Informazioni sulla rumorosità

I valori di rumorosità determinati secondo EN 60745-1 e 60745-2-1 sono:

	Livello di rumorosità Valore riferito	al posto di lavoro
A vuoto 99 dB (A) 89 dB (A)
Lavorazione 98 dB (A) 90 dB (A)

La misurazione della rumorosità è stata effettuata con la punta del trapano fornita di serie.

I valori riportati non tengono in considerazione possibili differenze nell'ambito della produzione di serie e non sono idonei per la determinazione del livello di immissione acustica, in quanto esso oscilla in funzione del tempo d'uso, della lavorazione in atto e degli agenti ambientali. Il livello di immissione acustica può dunque essere determinato solamente caso per caso dall'utilizzatore della macchina.

1.5 Informazioni sulle vibrazioni

L'oscillazione tipica mano-braccio è minore di 2,5 m/s².

1.6 Contenuto della fornitura

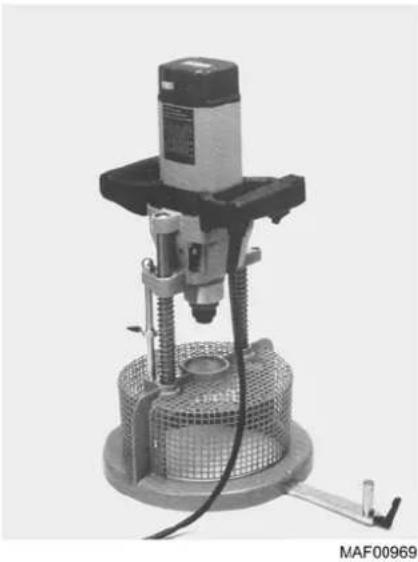

Trapano per carpenteria ZB 100 ES completo di:

1 cavo di collegamento 10 m (5 m - CH)
1 protezione - guida
1 gambo di attacco 039 192
1 istruzioni d'uso
1 opuscolo «Avvertenze di sicurezza»

1.7 Uso consentito

Il trapano per carpenteria MAFELL ZB 100 ES è destinato esclusivamente alla lavorazione del legno massiccio, impiegando svasatori e utensili per la fresatura di sedi per anelli, unitamente alla protezione - guida 039160 fornita in dotazione.

Le dimensioni e la tipologia costruttiva degli utensili utilizzati deve corrispondere agli svasatori, agli utensili che consentono di fresare sedi per anelli ed ai relativi perni di guida, riportati nel listino prezzi.

Ogni altro tipo di uso viene considerato non consentito. Il costruttore non risponde per danni derivanti da uso improprio; il rischio fa pieno carico all'utilizzatore.

Allo stesso modo questa macchina non è idonea per l'uso all'aria aperta in caso di pioggia oppure in zone a rischio di deflagrazione.

Fa parte dell'uso consentito anche il rispetto delle condizioni di esercizio, di manutenzione e di riparazione prescritte dalla MAFELL cosiccome il rispetto delle avvertenze di sicurezza contenute nelle istruzioni d'uso.

Il trapano per carpenteria ZB 100 ES deve essere usato, attrezzato e manutenuto esclusivamente da persone di età superiore ai 18 anni, esperte e a conoscenza dei pericoli della macchina. I lavori di riparazione devono essere eseguiti dai rivenditori autorizzati MAFELL o dai centri di assistenza MAFELL.

Rispettare le disposizioni di sicurezza locali vigenti nonché le regolamentazioni antinfortunistiche e di sicurezza generalmente riconosciute.

In caso di modifiche alla macchina eseguite arbitra- riaamente il produttore non risponde per danni conse- guenti.

1.8 Rischi residui

Anche in caso di uso consentito e nonostante vengano rispettate tutte le disposizioni di sicurezza, a causa della tipologia costruttiva della macchina, resa necessaria dal suo impiego, è possibile che si presentino rischi residui, p. es.:

Contatto con l'utensile in moto o con l'alloggiamento dell'utensile.
Rottura dell'utensile.

Proiezione dei coltelli non correttamente montati.
Rottura e proiezione di parti dei coltelli.
Contatto con i coltelli affilati a utensile fermo.
Contatto con i taglienti affilati durante la sostituzione dei coltelli.
Contatto con pezzi sotto tensione con alloggiamento aperto e spina elettrica non estratta.
Danneggiamento dell'udito in caso di lavori pro-lungati senza cuffie.
Emissione di polveri di legno nocive in caso di lavoro prolungato senza impianto di aspirazione.

2 Avvertenze di sicurezza

Le macchine per la lavorazione del legno possono essere pericolose in fase di utilizzo. Si raccomanda dunque di osservare sempre le avvertenze di sicurezza riportate nel presente capitolo cosiccome le disposizioni di sicurezza vigenti localmente!

Avvertenze di carattere generale:

Non lavorate mai senza i dispositivi di protezione prescritti per il lavoro in questione e non modificate nessun componente della macchina che ne possa compromettere la sicurezza.
È assolutamente vietato che questa macchina venga usata da bambini o da ragazzi. Fanno eccezione ragazzi con età superiore ai 16 anni sotto la sorveglianza di personale esperto ai fini di istruzione.
Gli interventi sulle parti elettriche della macchina devono essere eseguiti esclusivamente da elettricisti specializzati.
Prima di ogni lavoro controllate che i dispositivi di protezione e di lavoro siano ben fissati e che non siano danneggiati. Le parti e i dispositivi di protezione danneggiati devono essere riparati a regola d'arte o sostituiti.
Tenete sempre conto dei fattori ambientali. Non esponete la macchina alla pioggia ed evitate di lavorare in ambienti umidi o bagnati cosiccome nelle vicinanze di liquidi o di gas infiammabili.

• Utilizzare la macchina solo all'aperto o in ambienti sufficientemente aerati, dal momento che manca un'efficace sistema di aspirazione.
  Se si usa la macchina all'aperto si raccomanda l'uso di un interruttore magnetotermico di sicurezza per correnti di guasto.
  Non trasportate la macchina tenendola per il cavo, né estraete mai la spina dalla presa elettrica tirandola per il cavo.
  Fate attenzione che il cavo sia protetto da olio e da calore e che non venga fatto passare su spigoli vivi.
  I cavi o le spine difettosi devono essere sostituiti immediatamente.
• Evitare schiacciamenti o pieghe del cavo. Non avvolgere il cavo intorno alla macchina, soprattutto durante il trasporto e l'immagazzinaggio della macchina.
• Utilizzare solo gli utensili MAFELL che sono elencati nel listino prezzi.
  È vietato utilizzare:
  ( Utensili danneggiati.
  ( Utensili non affiliati o ottusi.
  Conservate la macchina in un luogo chiuso ed asciutto al di fuori della portata dei bambini.

Avvertenze per l'impiego di dispositivi di protezione individuali:

Indossate sempre vestiti aderenti e togliete anelli, orologi e bracciali.
Il livello di pressione acustica all'orecchio è superiore a 85 dB (A). È dunque necessario indossare sempre delle cuffie protettive.

Avvertenze relative al servizio:

Assicuratevi di lavorare sempre in un posto libero, non sdrucciolevole e sufficientemente illuminato.
Prima di cambiare l'utensile e prima di eliminare qualsiasi inconveniente tecnico (compresa anche la rimozione di residui di trucioli inceppati) è assolutamente necessario staccare la spina.
Non lavorate pezzi troppo grandi o troppo piccoli per la potenza della macchina.
Collegare la macchina all'alimentazione di rete solo quando il trapano è spento.

Prima di accendere la macchina, assicurarsi che l'utensile e i coltelli siano ben serrati.
Tenere la macchina ben ferma prima di accenderla.
Il perno della sicurezza antirotazione deve aderire bene al pezzo in lavorazione. In caso di errato appoggio al bordo del pezzo in lavorazione, il perno non è in grado di impedire che la macchina o il pezzo ruoti o slitti.
Se possibile, serrate sempre il pezzo da lavorare, per esempio con morsetti, in maniera che non si possa muovere o scivolare via.
Iniziate a svasare solamente quando l'utensile ha raggiunto la sua velocità massima.
Controllate che nel pezzo non vi siano corpi estranei. Non svasare in pezzi metallici quali chiodi, ecc.
Non toccare mai l'utensile o l'alloggiamento dell'utensile mentre la macchina è in funzione.
Non mettere mai le mani sotto al pezzo durante la svasatura (pericolo di infortunio!).
Durante la svasatura tenere sempre il cavo di collegamento dalla parte posteriore della macchina.
Durante la lavorazione, avanzare in modo conforme al diametro e alla profondità di svasatura che si desidera ottenere. L'avanzamento eccessivo causa un sovraccarico del motore, svasature non regolari e una rapida usura dell'utensile.
Per aumentare la durata dei coltelli e della macchina e prevenire i rischi di infortuni, si raccomanda di far avanzare la macchina in modo uniforme.
Provedere per tempo a voltare o sostituire i coltelli, in quanto i coltelli ottusi, oltre ad aumentare il pericolo di contraccolpi, provocano un inutile sovraccarico del motore.
- Allontanare la macchina dal pezzo solamente dopo che l'utensile si è fermato.

Avvertenze circa la manutenzione e riparazione:

Un importante fattore di sicurezza consiste nella regolare pulizia della macchina, soprattutto l'alloggiamento dell'utensile. Prima di iniziare questo tipo di lavori, estrarre sempre la spina elettrica.
Devono essere utilizzati pezzi di ricambio, accessori e accessori speciali, originali MAFELL. In caso contrario la garanzia decade; il produttore non risponde per eventuali guasti.

3 Attrezzaggio / Regolazione

3.1 Collegamento a rete

Collegare la macchina all'alimentazione di rete solo quando il trapano è spento.

Il trapano per carpenteria ZB 100 ES è dotata di isolamento protettivo di classe II.

Prima della messa in funzione occorre fare attenzione che la tensione di rete corrisponda a quella riportata sulla targhetta di omologazione della macchina.

3.2 Montaggio / sostituzione degli utensili

Prima di sostituire gli utensili, è indispensabile estrarre la spina elettrica.

• Sollevare la bussola 7 (Fig. 1) finché non appare visibile la scanalatura anulare 8 sul gambo. Inserire a battuta l'utensile con l'incisione rivolta verso la tacca 9 e rilasciare la bussola.
• Per sostituire l'utensile, occorre tenere l'utensile con una mano, sollevando con l'altra mano la bussola 7 finché non appare visibile la scanalatura anulare sul gambo. Estrarre l'utensile e rilasciare la bussola. Prima di montare il nuovo utensile, occorre pulire il gambo e l'alloggiamento dell'utensile.

4 E s e r c i z i o

Accendere la macchina solo se il trapano non è a contatto con il pezzo da trapanare.

4.1 Accensione e spegnimento

Breve durata di funzionamento

• Accensione: Premere l'interruttore 1 (Fig. 2).
- Spegnimento: Rilasciare l'interruttore.
- Accensione: Premere in sequenza l'interruttore 1 e il pulsante di arresto 2. In questo caso il motore gira senza necessità di tenere premuto l'interruttore.
- Spegnimento: Premere l'interruttore 1 finché il pulsante di arresto 2 non scatta; quindi rilasciare l'interruttore.

Funzionamento continuato

4.2 Regolazione della velocità

Il trapano è dotato di ingranaggi e controllo elettronico della velocità. In questo modo è possibile selezionare in modo continuo la velocità, compresa fra 340 e 1450 min ^-1 . L'elettronica integrata fa si che al momento dell'accensione la macchina acceleri senza strattoni, regolando, sotto sforzo, la velocità su un valore prefissato.

La velocità da selezionare si desume dal diagramma 3 (Fig. 2) (vedi Fig. 3); agire sulla leva 4 e sulla rotella di regolazione 5.

Per invertire il senso di rotazione è indispensabile che gli ingranaggi siano fermi (o in fase di arresto graduale) (vedi Fig. 4)! Dopo l'accensione, controllare il senso di rotazione dell'uten- sile. Se necessario, cambiare il senso di rotazione, agendo sull'interruttore a scorrimento 6 (Fig. 2). Prima di azionare l'interruttore a scorrimento è indispensabile spegnere la macchina (blocco meccanico).

4.3 Istruzioni operative

Premere verso il basso il perno 10 (Fig. 2) fino a battuta e serrare con la leva di bloccaggio 12. Inserire il trapano con il perno guida dell'utensile nel foro del pezzo in lavorazione e ruotarlo in modo che il perno aderisca al legno, fungendo da sicurezza antirotazione. Una volta acceso il trapano, premere verso il basso. Utilizzare l'anello di battuta 11 per limitare la profondità di svasatura.

4.4 Utensili

Per gli svasatori e gli utensili per fresare sedi per anelli si rimanda al listino prezzi. Ulteriori informazioni sono contenute negli specifici fogli descrittivi e nelle note tecniche.

5 Manutenzione e riparazione

Prima di iniziare i lavori di manutenzione, staccare sempre la spina elettrica!

Le macchine MAFELL sono costruite in maniera da richiedere una manutenzione ridotta. I cuscinetti a sfera utilizzati sono lubrificati a vita. Dopo lunghi periodi di esercizio la MAFELL raccomanda di lasciare revisionare o controllare la macchina da un centro autorizzato MAFELL.

5.1 Macchina

La macchina deve essere pulita regolarmente dai residui di polvere accumulatisi. Le aperture di ventilazione del motore devono essere pulite con un aspirapolvere.

5.2 Utensili

Le punte utilizzate nella macchina devono essere regolarmente pulite da residui di resina, in quanto gli utensili puliti migliorano notevolmente la qualità di foratura.

5.3 Stoccaggio

Se la macchina non viene usata per lungo tempo, deve essere pulita con cura (vedi capitolo 5.1). Spruzzare sulle parti lucide dell'antiruggine.

Immagazzinare la macchina solamente in ambienti asciutti e proteggerla dalle intemperie.

6 Eliminazione dei disturbi

La determinazione delle cause dei seguenti disturbi e la loro eliminazione richiedono sempre la massima attenzione e cautela. Prima di procedere a qualsiasi intervento, estrarre sempre la spina elettrica!

Di seguito sono riportati alcuni dei disturbi più frequenti e le rispettive cause. In caso di disturbi differenti, rivolgetevi al vostro rivenditore o al servizio di assistenza MAFELL.

Disturbo Causa Rimedio
La macchina non si accende Manca la tensione Controllare l'alimentazione della tensione Spazzole a carbone usurate Consegnare la macchina ad un centro di assistenza MAFELL
La macchina si ferma durante la foratura	Mancanza di alimentazione di rete Controllare gli interruttori o i fusibili del circuito elettrico
Utensile inceppato Taglienti ottusi Sostituire, rivoltare o riaffilare i coltelli

7 Accessori opzionali

Manico supplementare compl. N. ordin. 039 203

8 Disegno esploso e distinta dei ricambi

Le corrispondenti informazioni riguardo ai ricambi sono riportate alla nostra homepage: www.mafell.com

Dietro presentazione del presente certificato di garanzia, regolarmente compilato, insieme alla ricevuta originale, vengono eseguite gratuitamente tutte le riparazioni necessarie riscontrate dai nostri accertamenti, entro il periodo di garanzia vigente, dovuti a difetti di materiale, di lavorazione o di montaggio. Da ciò sono esclusi pezzi di consumo e pezzi soggetti ad usura. A questo scopo la macchina ovvero l'apparecchio elettrico va spedito franco di porto allo stabilimento oppur e a d'un punto di assistenza clienti della MAFELL. Evitate di tentare Voi stessi di effettuare la riparazione, altrimenti il diritto di garanzia viene revocato. Non ci assumiamo alcuna responsabilità per danni derivanti da trattamento non conforme o da normale usura.
