BEDIENUNGSANLEITUNG ZB 100 ES Mafell

Zimmerei-Bohrmaschine ZB 100 ES

Originalbetriebsanleitung

Carpentry Drilling Machine ZB 100 ES

Diese Betriebsanleitung enthält Hinweise, die für das sichere Arbeiten mit dieser Maschine wichtig sind. Lesen Sie deshalb unbedingt diese Betriebsanleitung sorgfältig durch!

WARNING!

D - EG Konformitätserklärung

Wir bescheinigen hiermit, dass die Maschine ZB 100 ES den angeführten EU-Richtlinien entspricht. Bei Konstruktion und Bau wurden die gelisteten Normen angewendet.

Bevollmächtigter für die Zusammenstellung der technischen Unterlagen: Mafell AG

Art.-Nr. 923601, 923620

Mafell AG

D - 78727 Oberndorf, den 29.05.2015

i. V. Dr. Lauckner

7 8 9 MAF00899

Abb. 1 (Fig. 1 ill. 1) Abb. 3 (Fig. 3 ill. 3)

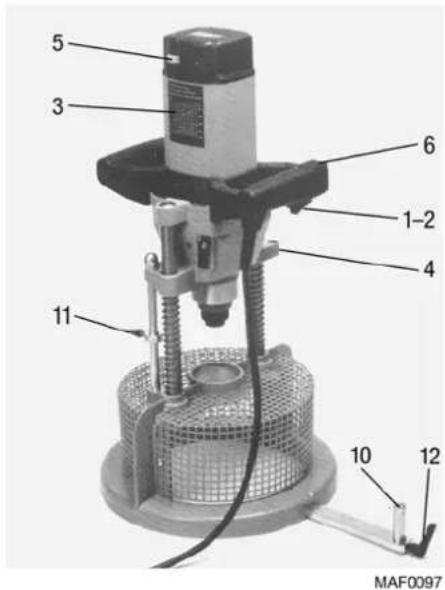

5 3 6 1-2 4 11 10 12 MAF0097

Abb. 2 (Fig. 2 ill. 2)

Abb. 4 (Fig. 4 ill. 4)

Deutsch

Inhaltsverzeichnis Seite

1 Erzeugnisangaben....5

1.1 Angaben zum Hersteller 5

1.2 Kennzeichnung der Maschine 5

1.3 Technische Daten....5

1.4 Angaben zur Geräuschemission 6

1.5 Angaben zur Vibration 6

1.6 Lieferumfang....6

1.7 Bestimmungsgemäße Verwendung 6

1.8 Restrisiken....6

2 Sicherheitshinweise 7

3 Rüsten / Einstellen 8

3.1 Netzanschluss 8

3.2 Werkzeugeinsatz / -wechsel....8

4 Betrieb 8

4.1 Ein- und Ausschalten 8

4.2 Drehzahleinstellung 9

4.3 Arbeitshinweise 9

4.4 Werkzeuge 9

5 Wartung und Instandhaltung....9

5.1 Maschine 9

5.2 Werkzeug 9

5.3 Lagerung 9

6 Störungsbeseitigung....10

7 Sonderzubehör 10

8 Explosionszeichnung und Ersatzteilliste....10

In dieser Betriebsanleitung finden Sie folgende Warnhinweise und Symbole:

Dieses Symbol steht an allen Stellen, wo Sie Hinweise zu Ihrer Sicherheit finden. Bei Nichtbeachten können schwerste Verletzungen die Folge sein.

Dieses Symbol kennzeichnet eine möglicherweise schädliche Situation. Wenn sie nicht gemieden wird, kann das Produkt oder Gegenstände in seiner Umgebung beschädigt werden.

Dieses Symbol kennzeichnet Anwendertipps und andere nützliche Informationen.

1 Erzeugnisangaben

zu Maschinen mit Art.-Nr. 923 601 oder 923 620

1.1 Angaben zum Hersteller

MAFELL AG

Postfach 1180, D-78720 Oberndorf / Neckar

Telefon [phone], Fax [phone]

1.2 Kennzeichnung der Maschine

Alle zur Identifizierung der Maschine erforderlichen Angaben sind auf dem am Motorgehäuse angebrachten Leistungsschild vorhanden.

Schutzklasse II

CE-Zeichen zur Dokumentation der Übereinstimmung mit den grundlegenden Sicherheits- und Gesundheitsanforderungen gemäß Anhang I der Maschinenrichtlinie

Nur für EU Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäss Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

1.3 Technische Daten

Senktiefe 100 mm

Spannhals 63 mm

Sicherheits-Schnellkupplung

Werkzeugdrehzahl (Leerlauf) 340 - 1450 min

2-stufiges mechanisches Getriebe

Elektronische Drehzahlregelung stabilisiert unter Last

Rechts-links-Lauf

Gewicht 7,7 kg

) Universalmotor funk- und fernsehentstört 230 V \~, 50 Hz

Aufnahmeleistung Dauerbetrieb 1200 W

Abgabeleistung 760

1.4 Angaben zur Geräuschemission

Die nach EN 60745-1 und 60745-2-1 ermittelten Geräuschemissionswerte betragen:

	Schall-Leistungspegel arbeitsplatzbezogener Emissionswert
Leerlauf 99 dB (A) 89 dB (A)
Bearbeitung 98 dB (A) 90 dB (A)

Die Geräuschmessung wurde mit dem serienmäßig mitgelieferten Bohrer durchgeführt.

Die angegebenen Werte berücksichtigen nicht eine mögliche Serienstreuung und sind nicht geeignet zur Feststellung des Immissionsschalldruckpegels, da dieser in Abhängigkeit von der Einsatzzeit, der jeweiligen Bearbeitung und den Umgebungseinflüssen schwankt. Der Immissionsschalldruckpegel kann deshalb nur beim Maschinenanwender im Einzelfall ermittelt werden.

1.5 Angaben zur Vibration

Die typische Hand-Arm-Schwingung ist kleiner als 2,5 m/s ^4 .

1.6 Lieferumfang

Zimmerei-Bohrmaschine ZB 100 ES komplett mit:

1 Anschlussleitung 10 m (5 m - CH)

1 Sonderbohrgestell

1 Aufnahmeschaft 039 192

1 Betriebsanleitung

1 Heft «Sicherheitshinweise»

1.7 Bestimmungsgemäße Verwendung

Die MAFELL Zimmerei-Bohrmaschine ZB 100 ES ist ausschließlich zum Bearbeiten von Massivholz unter Verwendung von Kopfsenkern und Ringdübelbohrwerkzeugen in Verbindung mit dem mitgelieferten Sonderbohrgestell 039160 vorgesehen.

Die Abmessung und Bauart der verwendeten Werkzeuge muss den in der Preisliste aufgeführten Kopfsenkern, Ringdübelbohrwerkzeugen und dazugehörigen Führungszapfen entsprechen.

Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden jeder Art haftet der Hersteller nicht; das Risiko trägt allein der Benutzer.

Ebenso ist diese Maschine nicht geeignet für den Betrieb im Freien bei Regen oder in explosionsgefährdeten Räumen.

Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der von MAFELL vorgeschriebenen Betriebs-, Wartungs- und Instandsetzungsbedingungen und die Befolgung der in der Betriebsanleitung enthaltenen Sicherheitshinweise.

Die Zimmerei-Bohrmaschine ZB 100 ES darf nur von Personen genutzt, gerüstet und gewartet werden, die über 18 Jahre alt, mit der Maschine vertraut

und über die Gefahren unterrichtet sind. Instandsetzungsarbeiten müssen durch die MAFELL-Vertragshändler bzw. MAFELL-Kundendienststellen durchgeführt werden.

Die im jeweiligen Verwenderland geltenden Sicherheitsbestimmungen sowie die sonstigen allgemein anerkannten arbeitsmedizinischen und sicherheitstechnischen Regeln sind einzuhalten.

Eigenmächtige Veränderungen an der Maschine schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.

1.8 Restrisiken

Auch bei bestimmungsgemäßer Verwendung können trotz Einhaltung aller einschlägigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck der Maschine bedingten Konstruktion noch Restrisiken auftreten, z. B.:

Berühren des laufenden Werkzeuges oder der Werkzeugaufnahme.

Bruch des Werkzeuges.
- Herausschleudern nicht korrekt eingesetzter Messer.
Bruch und Herausschleudern von Teilen der Messer.
Berühren der scharfen Messer bei stehendem Werkzeug.
Berühren der scharfen Messerschneiden beim Messerwechsel.
Berühren spannungsführender Teile bei geöffnetem Gehäuse und nicht gezogenem Netzstecker.
Beeinträchtigung des Gehörs bei länger andauernden Arbeiten ohne Gehörschutz.
Emission gesundheitsgefährdender Holzstäube bei länger andauerndem Betrieb ohne Absaugung.

2 Sicherheitshinweise

Holzbearbeitungsmaschinen können bei Gebrauch gefährlich sein. Beachten Sie deshalb stets die in diesem Kapitel zusammengefassten Sicherheitshinweise und die im jeweiligen Verwenderland geltenden Sicherheitsbestimmungen!

Allgemeine Hinweise:

Arbeiten Sie nie ohne die für den jeweiligen Arbeitsgang vorgeschriebenen Schutzvorrichtungen und ändern Sie an der Maschine nichts, was die Sicherheit beeinträchtigen könnte.
Kinder und Jugendliche dürfen diese Maschine nicht bedienen. Davon ausgenommen sind Jugendliche über 16 Jahre unter Aufsicht eines Fachkundigen zum Zwecke ihrer Ausbildung.
- Arbeiten an den elektrischen Teilen der Maschine dürfen nur von einem Elektrofachmann ausgeführt werden.
Prüfen Sie vor jeder Arbeit, ob die Schutz- und Arbeitsvorrichtungen sicher befestigt und nicht beschädigt sind. Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß repariert oder ausgetauscht werden.
Berücksichtigen Sie Umgebungseinflüsse. Setzen Sie die Maschine nicht dem Regen aus und vermeiden Sie Arbeiten in feuchter oder nasser Umgebung sowie in der Nähe von brennbaren Flüssigkeiten oder Gasen.

Die Maschine darf nur im Freien oder in ausreichend belüfteten Räumen eingesetzt werden, da eine wirksame Absaugung nicht möglich ist.
1) Beim Einsatz der Maschine im Freien wird die Verwendung eines Fehlerstromschutzschalters empfohlen.
Tragen Sie die Maschine nicht am Kabel und ziehen Sie den Stecker nicht am Kabel aus der Steckdose.
Achten Sie darauf, dass das Kabel vor Öl und Hitze geschützt ist und nicht über scharfe Kan- ten gezogen wird.
Beschädigte Kabel oder Stecker müssen sofort ausgetauscht werden.
Scharfe Knicke am Kabel verhindern. Speziell beim Transport und Lagern der Maschine das Kabel nicht um die Maschine wickeln.
Verwenden Sie nur MAFELL-Werkzeuge, die in der Preisliste aufgeführt sind.
Nicht verwendet werden dürfen:
Beschädigte Werkzeuge.
( Stumpfe Werkzeuge.
Bewahren Sie die Maschine an trockenen, verschlossenen Orten außerhalb der Reichweite von Kindern auf.

Hinweise zur Verwendung persönlicher Schutzausrüstungen:

Tragen Sie stets eng anliegende Arbeitskleidung und legen Sie Ringe, Armbänder und Uhren ab.
Der Schalldruckpegel am Ohr übersteigt 85 dB (A). Tragen Sie deshalb beim Arbeiten einen Gehörschutz.

Hinweise zum Betrieb:

Sorgen Sie für einen freien und rutschsicheren Standplatz mit ausreichender Beleuchtung.
Vor dem Werkzeugwechsel und vor dem Beseitigen von Störungen (dazu gehört auch das Entfernen von eingeklemmten Spänen) ist der Netzstecker zu ziehen.
Bearbeiten Sie keine Werkstücke, die für die Leistungsfähigkeit der Maschine zu klein oder zu groß sind.
- Maschine nur ausgeschaltet an das Netz anschließen.

Kontrollieren Sie vor dem Einschalten, ob das Werkzeug sowie die Messer richtig eingespannt sind.
- Maschine bereits vor dem Einschalten gut festhalten.
Der Bolzen für die Verdrehsicherung muss sauber am Werkstück anliegen. Bei schlechter Anlagekante für den Bolzen kann dieser abrutschen. Ein Verdrehen und Wegschleudern der Maschine oder des Werkstücks kann somit nicht verhindert werden.
Sichern Sie, wenn immer möglich, das Werkstück gegen Wegrutschen und Umkippen, z. B. durch Spannzwingen.
Beginnen Sie mit dem Senken des Werkstücks erst, wenn das Werkzeug seine volle Drehzahl erreicht hat.
Kontrollieren Sie das Werkstück auf Fremdkörper. Nicht in Metallteile, z. B. Nägel, senken.
- Nie bei laufender Maschine an das Werkzeug oder an die Werkzeugaufnahme greifen.
1) Greifen Sie während des Senkens nie unter das Werkstück (Verletzungsgefahr!).
Beim Senken das Anschlusskabel immer nach hinten von der Maschine wegführen.
Passen Sie den Vorschub beim Senken dem Senkdurchmesser und der Senktiefe an. Zu großer Vorschub führt zu Überbelastung des Motors, zu unsauberen Senkungen und zu einem schnelleren Abstumpfen des Werkzeuges.
Gleichmäßiger Vorschub beim Senken erhöht die Lebensdauer von Messern und Maschine und vermindert das Unfallrisiko.
Die Messer müssen rechtzeitig gewendet, geschärft oder gewechselt werden, da stumpfe Messer nicht nur die Rückschlaggefahr erhöhen, sondern auch den Motor unnötig belasten.
Entfernen Sie die Maschine erst dann vom Werkstück, wenn das Werkzeug zum Stillstand gekommen ist.

Hinweise zur Wartung und Instandhaltung:

Die regelmäßige Reinigung der Maschine, vor allem der Werkzeugaufnahme, stellt einen wichtigen Sicherheitsfaktor dar. Vor Beginn dieser Arbeiten ist der Netzstecker zu ziehen.
Es dürfen nur original MAFELL-Ersatz-, Zubehör- und Sonderzubehörteile verwendet werden. Es besteht sonst kein Garantieanspruch und keine Haftung des Herstellers.

3 Rüsten / Einstellen

3.1 Netzanschluss

Maschine nur ausgeschaltet an das Netz anschließen.

Die Zimmerei-Bohrmaschine ZB 100 ES ist schutzisoliert nach Klasse II.

Vor Inbetriebnahme ist darauf zu achten, dass die Netzspannung mit der auf dem Leistungsschild der Maschine angegebenen Betriebsspannung übereinstimmt.

3.2 Werkzeugeinsatz / -wechsel

Vor dem Werkzeugwechsel unbedingt Netzstecker ziehen.

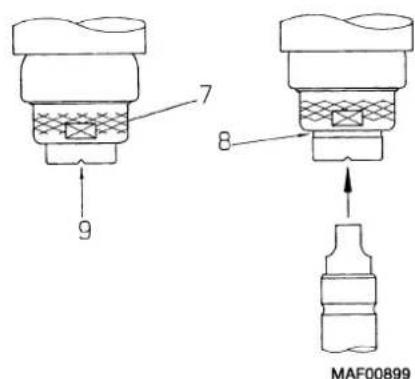

• Hülse 7 (Abb. 1) anheben, bis die Ringnut 8 am Schaft sichtbar ist. Werkzeug mit der Fahne in Richtung der Kerben 9 bis zum Anschlag einführen, dann Hülse loslassen.
• Bei Werkzeugwechsel Werkzeug mit einer Hand festhalten, mit der anderen Hand Hülse 7 anheben, bis die Ringnut am Schaft sichtbar ist. Werkzeug herausnehmen und Hülse loslassen. Vor dem Einsetzen eines neuen Werkzeuges Werkzeugschaft und Werkzeugaufnahme reinigen.

4 B e t r i e b

Maschine nur einschalten, wenn das Werkzeug keinen Kontakt mit dem Werkstück hat.

4.1 Ein- und Ausschalten

Kurzbetrieb

• Einschalten: Schalter 1 (Abb. 2) drücken.
  • Ausschalten: Schalter loslassen.

Dauerbetrieb

• Einschalten: Schalter 1 und Arretierknopf 2 nacheinander drücken. Der Motor läuft ohne Druck auf den Schalter.
• Ausschalten: Schalter 1 eindrücken, bis Arretierknopf 2 herausspringt, dann Schalter loslassen.

4.2 Drehzahleinstellung

Die Bohrmaschine ist mit einem Getriebe und einer elektronischen Drehzahlregelung ausgestattet. Die Drehzahl kann stufenlos zwischen 340 und 1450 min ^-1 eingestellt werden. Die eingebaute Elektronik sorgt beim Einschalten für eine ruckfreie Beschleunigung und regelt bei Belastung die Drehzahl auf den fest eingestellten Wert nach.

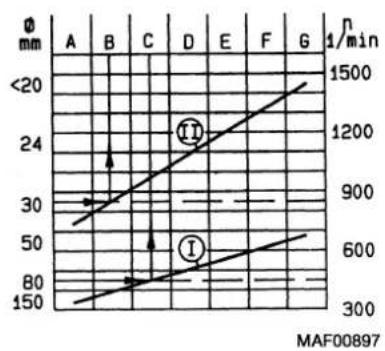

Die erforderliche Drehzahl wird mit Hilfe des Drehzahlschaubildes 3 (Abb. 2) ermittelt (siehe Abb. 3) und mit dem Getriebeschalthebel 4 und dem Einstellrad 5 eingestellt.

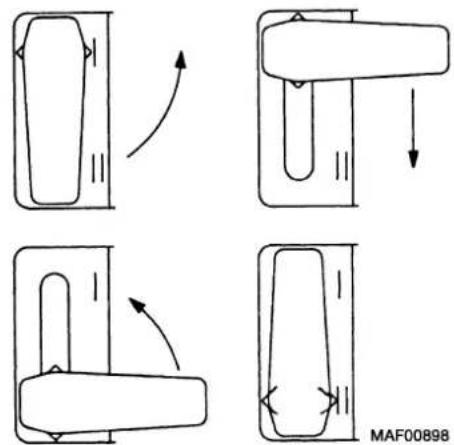

Getriebe nur im Stillstand (oder Auslauf) umschalten (siehe Abb. 4)! Nach dem Einschalten Drehrichtung des Werkzeuges überprüfen. Falls erforderlich, Drehrichtung mit dem Schiebeschalter 6 (Abb. 2) wechseln. Zum Betätigen des Schiebeschalters muss die Maschine zuerst ausgeschaltet werden (mechanische Verriegelung).

4.3 Arbeitshinweise

Bolzen 10 (Abb. 2) bis zum Anschlag nach unten drücken und mit Klemmschraube 12 festziehen. Maschine mit Führungszapfen des Werkzeuges in die Bohrung im Holz einführen und so drehen, dass der Bolzen als Verdrehsicherung am Holz anliegt. Nach dem Einschalten Maschine nach unten drücken. Die Senktiefe kann mit dem Anschlagring 11 begrenzt werden.

4.4 Werkzeuge

Kopfsenker und Ringdübelbohrwerkzeuge siehe Preisliste. Hierzu sind besondere Merkblätter lieferbar.

5 Wartung und Instandhaltung

Vor Beginn aller Wartungsarbeiten Netzstecker ziehen!

MAFELL-Maschinen sind wartungsarm konstruiert. Die eingesetzten Kugellager sind auf Lebenszeit geschmiert. Nach längerer Betriebsdauer empfiehlt MAFELL, die Maschine einer autorisierten MAFELL-Kundendienstwerkstatt zur Durchsicht zu geben.

5.1 Maschine

Die Maschine muss regelmäßig von abgelagertem Staub befreit werden. Dabei sollten die Lüftungsöffnungen am Motor mit einem Staubsauger gereinigt werden.

5.2 Werkzeug

Die auf der Maschine benutzten Bohrer sollten regelmäßig entharzt werden, da saubere Werkzeuge die Bohrqualität verbessern.

5.3 Lagerung

Wird die Maschine längere Zeit nicht verwendet, ist diese sorgfältig zu reinigen (siehe Kapitel 5.1). Blanke Metallteile mit einem Rostschutzmittel einsprühen.

Maschine nur in trockenen Räumen lagern und vor Witterungseinflüssen schützen.

6 Störungsbeseitigung

Die Ermittlung der Ursachen von vorliegenden Störungen und deren Beseitigung erfordern stets erhöhte Aufmerksamkeit und Vorsicht. Vorher Netzstecker ziehen!

Im Folgenden sind einige der häufigsten Störungen und ihre Ursachen aufgeführt. Bei weiteren Störungen wenden Sie sich bitte an Ihren Händler oder direkt an den MAFELL-Kundendienst.

Störung Ursache Beseitigung
Maschine lässt sich nicht einschalten	Keine Netzspannung vorhandenKohlebürsten abgenützt Maschine in die	Spannungsversorgung kontrollierenMAFELL-Kunden-dienstwerkstatt bringen
Maschine bleibt während des Senkens stehen	Netzausfall Netzseitige Vorsicherungen	kontrollie-ren
Werkzeug klemmt Stumpfe Schneiden Messer austauschen, wenden oder		nachschärfen

7 Sonderzubehör

Zusatzgriff, kpl. Best.-Nr. 039 203

8 Explosionszeichnung und Ersatzteilliste

Die entsprechenden Informationen zu den Ersatzteilen finden Sie auf unserer Homepage: www.mafell.com
