VARIOLUX V-HKS 1600 Laser

1

Grazie per avere scelto la nostra sega circolare con laser!

La vostra nuova sega circolare è di facile utilizzo e di grande versatilità: un utensile irrinunciabile per ogni appassionato di bricolage!

L'utensile è conforme alle prescrizioni di legge sulla sicurezza e alle vigenti norme. Per l'utilizzo degli apparecchi elettrici è necessario rispettare alcune precauzioni di sicurezza, per evitare lesioni e danni materiali. La presente guida all'uso deve pertanto essere letta con attenzione.

Conservatela con cura, in modo che le informazioni in essa contenute siano a vostra disposizione in qualsiasi momento. In caso di cessione dell'utensile ad altre persone, consegnate insieme all'apparecchio anche la guida all'uso.

Non ci assumiamo alcuna responsabilità per in- fortuni o danni derivanti dalla mancata osservanza di quanto riportato nella guida all'uso.

Vi auguriamo buon lavoro con la vostra sega circolare!

1. Ambito di utilizzo

La sega circolare può essere utilizzata solo per lavori a guida manuale. La sega e gli accessori forniti sono concepiti per tagli diritti in legno e materiali legnosi come si evince dalle specifiche riportate nella presente guida all'uso. Con apposite lame (rispettare le prescrizioni del produttore) la macchina è indicata anche per plastiche, materiali termoplastici e termoindurenti, materiali stratificati, pannelli in schiuma rigida, cartongesso, pannelli in lana di roccia, pannelli truciolari cementati, Gasbeton e metalli non ferrosi. Tutte le altre applicazioni sono esPLICITamente escluse. L'angolo di taglio obliquo dell'apparecchio è pari a 45°.

2. Prescrizioni generali di sicurezza

ATTENZIONE: leggere tutte le istruzioni. La mancata osservanza di quanto riportato nelle istruzioni può causare folgorazione elettrica, incendi e/o lesioni gravi. Il termine „utensile elettrico“ utilizzato nel seguito della trattazione fa riferimento agli utensili elettrici alimentati da rete (con cavo di alimentazione).

Conservare con cura le presenti istruzioni

22

2.1 Postazione di lavoro

• Mantenere l'area di lavoro pulita e ordinata. Le postazioni di lavoro disordinate e male illuminate possono causare incidenti.
• Non utilizzare l'apparecchio in aree a rischio di esplosione in cui siano presenti liquidi infiammabili, gas o polveri. Gli utensili elettrici generano scintille che possono incendiare la polvere o i vapori.
• Mantenere distanti i bambini e gli estranei durante l'utilizzo dell'utensile elettrico. Du-rante i cambi di direzione del taglio è possibile perdere il controllo dell'apparecchio.

2.2 Sicurezza elettrica

• La spina dell'apparecchio deve essere indicata per la presa. Non modificare in nessun modo la spina. Non utilizzare adattatori con apparecchi dotati di conduttore di terra di protezione. L'utilizzo di spine non modificate e prese adeguate riduce il rischio di folgorazione elettrica.
• Evitare il contatto del corpo con superfici a terra come tubi, impianti di riscaldamento, stufe e frigoriferi. Quando il corpo è a contatto con la terra il rischio di folgorazione elettrica aumenta.
• Mantenere l'apparecchio lontano da pioggia e umidità. La penetrazione di acqua nell'utensile elettrico aumenta il rischio di folgorazione elettrica.
• Non utilizzare in modo non previsto il cavo per portare l'apparecchio, per appenderlo o per estrarre la spina dalla presa. Mantenere distante il cavo da calore, oli, spigoli taglienti o parti in movimento. I cavi danneggiati o attorcigliati aumentano il rischio di folgorazione elettrica.
• Per il lavoro con un utensile elettrico all'aperto, utilizzare esclusivamente cavi di prolunga omologati per l'uso all'aperto. L'utilizzo di un cavo di prolunga omologato per l'uso all'esterno riduce il rischio di folgorazione elettrica.
• Connettere l'utensile elettrico alla rete (230V\~, 50Hz) tramite una presa Shuko con sicurezza massima da 16 A. Si consiglia il montaggio di un interruttore per correnti di guasto con corrente nominale d'intervento non superiore a 30 mA. Richiedere la consulenza di un installatore elettrico.

I | Guida all'uso

2.3 Sicurezza delle persone

• Prestare la massima attenzione a ciò che si fa e procedere con cautela quando si lavora con un utensile elettrico. Non utilizzare l'apparecchio quando si è stanchi o sotto l'effetto di droghe, alcol o medicinali. Un solo momento di disattenzione nell'utilizzo dell'utensile elettrico può causare gravissime lesioni.
• Indossare attrezzature di protezione personale e – sempre – occhiali di sicurezza. L'utilizzo di attrezzature di protezione personale come maschere antipolvere, scarpe di sicurezza antiscivolo, elmetto di protezione e protezioni per l'udito, a seconda del tipo e dell'utilizzo dell'utensile elettrico riduce il rischio di lesioni.

Indossare una protezione per l'udito. L'effetto del rumore può causare perdite di udito.

Indossare una maschera antipolvere. Durante la lavorazione di legno e altri materiali possono svilupparsi polveri pericolose per la salute. Non sottoporre a lavorazione i materiali contenenti amianto!

Indossare occhiali di sicurezza. Le scintille, le schegge, i trucioli e la polvere che si sviluppano durante il lavoro possono causare la perdita della vista.

• Evitare la possibilità di avvio inavvertito dell'apparecchio. Prima di inserire la spina nella presa, assicurarsi che l'interruttore sia in posizione "OFF". Non mantenere l'indice sul-l'interruttore quando si trasporta l'apparecchio o connettere quest'ultimo all'alimentazione di rete con l'interruttore acceso: questi comportamenti possono causare incidenti.
• Prima di avviare l'apparecchio, rimuovere tutte le chiavi e gli utensili di regolazione. Un utensile o una chiave lasciati in una parte rotante possono causare lesioni.
• Non sopravvalutare le proprie capacità. Assicurarsi un appoggio sicuro e mantenere sempre l'equilibrio. In questo modo è possibile controllare meglio l'utensile in eventuali situazioni inattese.
• Indossare abbigliamento adeguato. Non

indos sare abiti larghi o monili. Mantenere capelli, vestiti e guanti lontani dalle parti in movimento. Abiti larghi, monili e capelli lunghi possono restare impigliati nelle parti in movimento.

- Se è possibile montare dispositivi di aspirazione e raccolta delle polveri, assicurarsi che questi siano connessi e correttamente utilizzati L'utilizzo di tali dispositivi riduce i pericoli dovuti alla polvere.

2.4 Precauzioni e comportamento nel'utilizzo degli utensili elettrici

• Non sovraccaricare gli utensili elettrici. Utilizzare sempre l'utensile elettrico indicato per il lavoro da eseguire. Con l'utensile giusto si lavora meglio e in modo più sicuro, nell'adeguato ambito di potenza.
• Non utilizzare utensili elettrici il cui interruttore sia difettoso. Un utensile elettrico che non è più possibile accendere o spegnere è pericoloso e deve essere riparato.
• Estrarre la spina dalla presa prima di effettuare regolazioni sull'apparecchio, sostituire accessori o riporre l'apparecchio stesso. Questa misura precauzionale evita l'avvio inavvertito dell'apparecchio.
• Mantenere gli utensili elettrici non utilizzati lontano dalla portata dei bambini. Non lasciare utilizzare l'apparecchio a persone che non ne padroneggino l'uso o non abbiano letto la presente guida. Gli utensili elettrici sono pericolosi se utilizzati da persone inesperte.
• Trattare l'apparecchio con cura. Controllare che le parti mobili funzionino perfettamente e non si inceppino e che non vi siano parti rotte o danneggiate a tal punto da compromettere il funzionamento dell'apparecchio. Fare riparare le parti danneggiate prima di utilizzare l'apparecchio. Molti incidenti sono causati da utensili elettrici sottoposti a carente manutenzione.
• Mantenere pulite e affiliate le lame. Gli utensili da taglio trattati con cura e con bordi di taglio affilati si inceppano meno e sono più facili da guidare. Quando si rende necessaria la sostituzione di una parte, questa deve essere eseguita dal produttore o da un suo rappresentante, per ridurre le possibilità di compromettere la sicurezza dell'apparecchio.
• Utilizzare l'utensile elettrico, gli attrezzi ausiliari ecc. in conformità a quanto riportato

I | Guida all'uso

nella presente guida e a quanto stabilito per questo particolare tipo di apparecchio.

A tale proposito tenere presenti le condizioni di lavoro e l'attività da eseguire. L'utilizzo di utensili elettrici per applicazioni differenti da quelle per cui gli utensili stessi sono stati concepiti può condurre a situazioni pericolose.

- Se danneggiato, il cavo di alimentazione dell'utensile elettrico deve essere sostituito con un apposito cavo che può essere richiesto all'assistenza clienti.

2.5 Assistenza

- Fare eseguire le riparazioni all'utensile solo da personale specializzato e qualificato, con parti di ricambio originali. In questo modo si garantisce che la sicurezza dell'apparecchio venga mantenuta.

2.6 Utilizzo delle batterie

- Assicurarsi che l'interruttore Laser On/Off si trovi in posizione "0" prima di inserire le batterie. L'inserimento delle batterie a laser acceso può causare incendi.

- L'utilizzo non corretto può causare il danneggiamento delle batterie. Evitare il contatto con il liquido delle batterie. In caso di contatto con il liquido delle batterie, sciacquare la parte del corpo interessata con acqua corrente. In caso di penetrazione di liquido delle batterie negli occhi, consultare immediatamente un medico. La fuoriuscita di liquido dalle batterie può causare irritazioni e ustioni alla pelle.

3. Prescrizioni particolari di sicurezza

- Tenere le mani lontane dalla zona della lama e dalla lama stessa. Afferrare con la seconda mano l'impugnatura supplementare o il corpo del motore. Se ambedue le mani tengono la sega circolare, questa non può ferirle.

- Non mettere le mani sotto il pezzo in lavorazione. Sotto il pezzo la copertura di protezione non può proteggervi dalla lama.

- Adattare la profondità di taglio allo spessore del pezzo in lavorazione. Sotto il pezzo dovrebbe essere visibile meno dell'intera altezza di un dente.

- Non tenere mai fermo il pezzo in lavorazione in mano o su una gamba. Assicurare il pezzo in lavorazione su un appoggio stabi-

le. È importante assicurare bene il pezzo per ridurre al minimo il pericolo di contatti con il corpo, inceppamento della lama o perdita di controllo.

- Tenere l'apparecchio solo per le superfici d'impugnatura isolate se si eseguono lavori durante i quali l'utensile di taglio può imbattersi in cavi elettrici nascosti o nel proprio cavo di alimentazione. I contatto con un cavo sotto tensione pone sotto tensione anche le parti dell'apparecchio e può causare una folgorazione elettrica.

- Per i tagli longitudinali, utilizzare sempre un arresto o una guida angolare a squadra. Ciò migliora la precisione di taglio e riduce la possibilità che la lama si inceppi.

- Utilizzare sempre lame delle giuste dimensioni e di forma adeguata alla flangia di fissaggio (romboidale o circolare). Le lame che non si adattano alle parti di montaggio della sega ruotano eccentricamente e possono causare perdite di controllo.

- Non utilizzare rondelle sottolama o viti danneggiate o di dimensioni non adeguate. Le rondelle sottolama e le viti sono state progettate appositamente per la vostra sega, in modo da garantire prestazioni e sicurezza di utilizzo ottimali.

- Cause del rinculo e metodi per evitarlo - Il rinculo è la reazione inattesa di una lama che si aggancia, si inceppa o non è correttamente allineata e fa sì che la sega fuori controllo possa muoversi al di fuori del pezzo in lavorazione e in direzione della persona che sta lavorando.

- Se si aggancia o si inceppa nel taglio che si chiude, la lama si blocca e la forza impressa dal motore fa rinculare l'apparecchio in direzione dell'operatore.

- Se la lama all'interno del taglio si torce o è allineata in modo non corretto, i denti del bordo posteriore della lama possono agganciarsi alla superficie del pezzo in lavorazione; la lama salta allora fuori dal taglio e all'indietro, in direzione dell'operatore.

Misure di sicurezza per evitare il rinculo

- Tenere saldamente la sega con due mani e portare le braccia in una posizione in cui sia possibile sopportare eventuali forze di rinculo. Tenere sempre la lama lateralmente, non allineare mai la lama stessa con il proprio corpo. In caso di rinculo la sega

I | Guida all'uso

circolare può saltare all'indietro: l'operatore è però in grado di contrastare le forze di rinculo se vengono adottate adeguate misure.

- Se la lama si inceppa o il procedimento di taglio si arresta per un altro motivo, rilasciare l'interruttore On/Off e tenere ferma la sega all'interno del materiale, sino a che la lama si arresta completamente. Non tentare mai di togliere la sega dal pezzo o di tirarla all'indietro mentre la lama è in movimento o potrebbe comunque generare un rinculo. Individuare la causa dell'inceppamento e rimuovere la causa stessa mediante adeguate misure.

- Per riavviare una sega la cui lama è inserita nel pezzo, centrare la lama nel taglio e controllare che i denti della lama non sia no bloccati nel pezzo stesso. Se si inceppa, la lama può fuoriuscire dal taglio o causa un rinculo quando la sega viene nuovamente avviata.

- Supportare i piani di grandi dimensioni per ridurre al minimo il rischio di rinculo causato dall'inceppamento della lama. Le lastre di grandi dimensioni possono piegarsi a causa del proprio peso. Le piastre devono essere supportate su ambo i lati, sia in prossimità del taglio, sia sui bordi.

- Non utilizzare lame ottuse o danneggiate. Le lame con denti ottusi o male allineati danno luogo, creando un taglio troppo stretto, a un aumento dell'attrito, all'inceppamento della lama e a rinculi.

- Prima di effettuare il taglio, stabilire la profondità e l'angolo del taglio stesso. Se durante il taglio le impostazioni vengono modificate, la lama della sega può incepparsi e dare luogo a rinculo.

- Usare particolare cautela quando si esegue un taglio "a immersione" in un area non visibile su tutti i lati, come un muro preesistente. La lama che si "immerge" può bloccarsi durante il taglio contro oggetti nascosti e causare un rinculo.

- Prima di ogni utilizzo controllare che la copertura di protezione inferiore si chiuda correttamente. Non utilizzare la sega se la copertura inferiore di protezione non è liberamente mobile e non si chiude immediatamente. Non bloccare o legare mai la copertura di protezione inferiore in posizione aperta. Se la sega dovesse incidentalmente cadere a terra, la copertura inferiore

di protezione potrebbe piegarsi. Aprire la copertura di protezione con la leva di arretra- mento e assicurarsi che la copertura si muova liberamente e che non tocchi mai la lama né altre parti, a tutti gli angoli e le profondità di taglio.

- Controllare il funzionamento della molla della copertura di protezione inferiore. Se la copertura di protezione inferiore e la relativa molla non funzionano perfettamente, prima di utilizzare l'apparecchio sottoporlo alle dovute riparazioni. Parti danneggiate, depositi appiccicosi o trucioli residui causano il funzionamento ritardato della copertura inferiore di protezione.

- Aprire manualmente la copertura inferiore di protezione solo per particolari tagli come il "taglio a immersione e angolato". Aprire la copertura inferiore di protezione con la leva di arretramento e rilasciare quest'ultima non appena la lama è penetrata nel pezzo. Per tutti gli altri lavori con la sega, la copertura inferiore di protezione deve funzionare automaticamente.

- Non appoggiare la sega sul banco di lavoro o sul pavimento se la copertura inferiore di protezione non copre l'apparecchio. Una lama non protetta in rotazione sposta la sega in direzione opposta al taglio e sega tutto quanto trova sul suo cammino. Prestare inoltre attenzione al fatto che la lama continua a ruotare dopo lo spegnimento.

- Utilizzare un cuneo divaricatore adeguato per la lama montata. Il cuneo divaricatore deve essere più spesso dello spessore primitivo della lama ma più sottile della larghezza dei denti della lama stessa.

- Regolare il cuneo divaricatore come descritto nella Guida all'uso. Spessore, posizione o allineamento non corretti possono fare sì che il cuneo divaricatore non riesca a evitare in modo efficace un rinculo.

- Utilizzare sempre il cuneo divaricatore, meno che per il taglio a immersione. Dopo il taglio a immersione, rimontare il cuneo divaricatore. Durante il taglio a immersione, il cuneo di varicatore si danneggia e può causare rinculi.

- Per agire efficacemente, il cuneo deve trovarsi dentro il taglio. Per i tagli corti il cuneo di varicatore è inefficace a evitare un rinculo.

• Non azionare mai la sega quando il cuneo divaricatore non è visibile. Già la più piccola

I | Guida all'uso

anomalia può causare un ritardo nella chiusura delle copertura di protezione.

- Non montare dischi a smeriglio nella sega circolare.

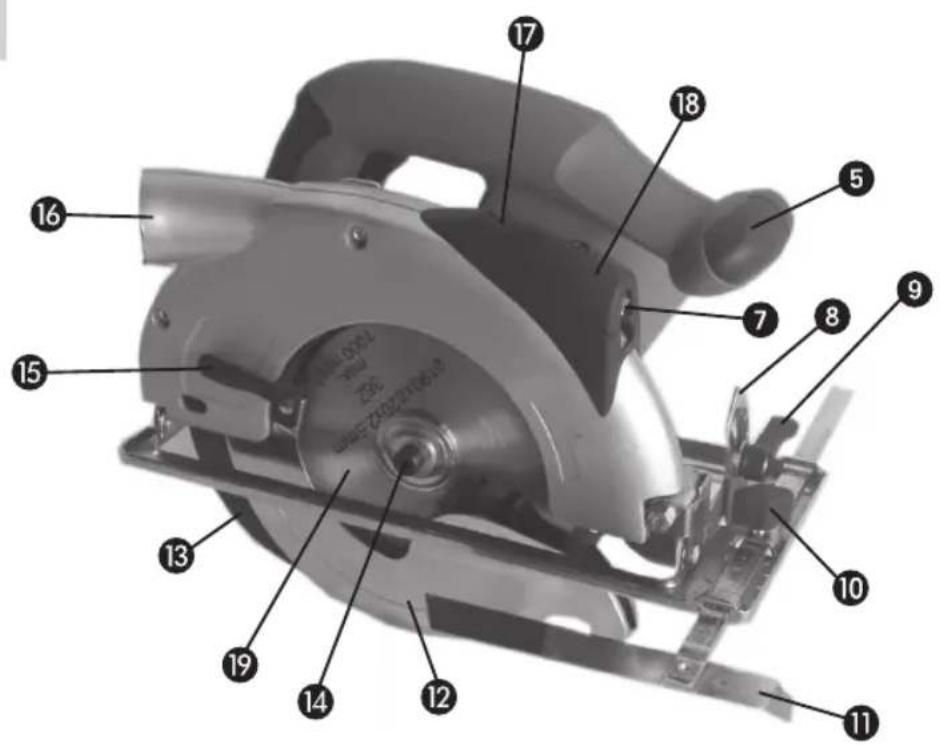

1. Pulsante di blocco
2. Interruttore
3. Leva per la regolazione della profondità di taglio
4. Blocco del mandrino
5. Impugnatura ausiliaria
6. Corpo del motore
7. Laser (apertura di uscita)
8. Scala degli angoli di inclinazione
9. Leva per la regolazione dell'angolo di inclinazione
10. Vite di sicurezza dell'arresto parallelo
11. Arresto parallelo
12. Protezione per la lama
13. Cuneo divaricatore
14. Vite per il fissaggio della lama
15. Maniglia copertura di protezione
16. Connessione di aspirazione
17. Interruttore Laser On/Off
18. Coerchio del vano batteria
19. Lama
20. Piede della sega

5. Dati tecnici

Potenza assorbita: 1600 W
Tensione di rete: 230 V~
Frequenza nominale: 50 Hz
N. di giri a vuoto n_0 : 4500 min	-1
Dimensioni lama: 190 x 20 x 2,5 mm
max. profondità di taglio 66 mm
Angolo di taglio: 0-45°
Peso (senza accessori): 5,1 kg
Classe di protezione: II /	回
Rumore e vibrazioni
Livello di rumore continuativo: 98,4 dB(A)
Livello di potenza sonora: 111,4 dB(A)
Vibrazione mano-braccio: < 2,5 m/s	2
Laser di marcatura: Laser lineare
Alimentazione: 3 V (2 x batterie a bottone da 1,5 V)
Classe laser:	2
Tipo laser:	LDBXQ03
Luce laser:	650 nm, max. < 1mW

Attenzione. Radiazione laser. Non guardare direttamente il raggio! EN 60825-1: 1994+A2:2001+A1:2002 Laser di classe 2 LDBXQ03 λ: 650 nm P: ≤ 1 mW

- Attenzione: Laser di classe 2 – Radiazione laser, non guardare il raggio.

6. Preparazione

6.1 Adattamento alla profondità di taglio (Figura 3)

• Per regolare la profondità di taglio, allentare la leva sul retro della copertura di protezione (3).
• Disporre il piede della sega (20) in piano sulla superficie del pezzo in lavorazione. Sollevare la lega sino a che la lama (19) si trova alla profondità di taglio richiesta (a).
• Fissare la leva per la regolazione della profondità di taglio(3). Verificare il saldo alloggiamento della lama (19).

I | Guida all'uso

6.2 Arresto d'inclinazione (Figure 4/5)

• L'angolo predefinito tra piede del seghetto (20) e lama (19) è di 90°. Tale angolo può essere modificato per eseguire tagli obliqui.
• Per regolare la profondità di taglio, allentare la leva sul retro della copertura di protezione (9).
• È ora possibile regolare l'angolo di taglio sino a 45° sui due lati: allo scopo osservare la scala degli angoli di taglio (8).
• Fissare la leva per la regolazione della profondità di taglio(9). Verificare il saldo alloggiamento della lama (19).

6.3 Regolazione del cuneo divaricatore (Figura 6)

• Regolare al minimo la profondità di taglio. Allentare le viti (b).
• Regolare e nuovamente serrare il cuneo di varicatore (13).
  • Assicurarsi che il cuneo divaricatore (13) sia regolato in modo che
• la sua distanza dalla corona della lama non superi i 5 mm;
• la corona non spunti di più di 5 mm al di sopra del bordo inferiore del cuneo divaricatore (13).

6.4 Aspirazione di polvere e trucioli

• Collegare la sega circolare con connessione per l'aspirazione della polvere (16) a un aspirapolvere domestico. Si ottiene così un'aspirazione ottimale della polvere dal pezzo in lavorazione. In questo modo si protegge l'apparecchio e la propria salute. L'area di lavoro resta inoltre più pulita e più sicura.
• La polvere che si sviluppa durante il lavoro può essere pericolosa. A questo proposito, consultare il paragrafo Prescrizioni di sicurezza.
• L'aspirapolvere utilizzato deve essere adeguato al materiale in lavorazione. Per la lavorazione di materiali pericolosi per la salute, utilizzare un apposito aspiratore.
• Per l'utilizzo professionale dell'apparecchio valgono particolari prescrizioni in relazione ai dispositivi di aspirazione. Controllare i requisiti da rispettare con la propria associazione di categoria.
• Fissare un tubo flessibile di aspirazione al manicotto. Controllare che tutte le parti siano correttamente connesse le une con le altre.

7. Utilizzo della sega circolare

7.1 Utilizzo della sega circolare (Fig. 4/5)

• Adattare la profondità e l'angolo di taglio allo spessore del pezzo in lavorazione (vedere il paragrafo Preparazione).
• Leggere al paragrafo Prescrizioni di sicurezza e al paragrafo Utilizzo del laser come sia possibile lavorare in modo facile e sicuro con il laser.
• Assicurarsi che l'interruttore (2) non sia premuto. Collegare la spina a una presa adeguata.
• Avviare la sega circolare solo con la lama inserita.
• Posizionare il piede della sega in piano sul pezzo in lavorazione. La lama non deve toccare il pezzo in lavorazione.
• Tenere saldamente la sega circolare con ambo le mani (Fig. 4/5).

7.2 Avviamento della sega circolare (Fig. 7)

Premere il pulsante di blocco dell'interruttore (1) e premere l'interruttore (2) → la sega circolare si avvia.

- Lasciare avviare la lama sino a raggiungere la piena velocità. Guidare quindi lentamente la lama lungo la linea di taglio. Esercitare solo una leggera pressione sulla lama.

7.3 Arresto della sega circolare (Fig. 7)

Rilasciare l'interruttore (2), il pulsante di blocco si rilascia da solo → la sega circolare si arresta. Al rilascio dell'impugnatura, la macchina si arresta automaticamente per impedire il funzionamento non controllato.

• Durante il lavoro prestare attenzione a che le feritoie per l'aerazione non vengano coperte o si tappino.
• Dopo lo spegnimento non frenare la lama mediante una pressione laterale.
• Attenzione: Togliere l'apparecchio solo dopo che la lama si è fermata completamente.
• Suggerimento: prima del taglio si consiglia di eseguire un taglio di prova su un pezzo di legno di scarto.

7.4 Arresto parallelo (Figura 8)

• L'arresto parallelo (11) consente di segare linee parallele.
• Allentare la vite di fissaggio (10) sul piede del seghetto (20).
• Regolare la distanza necessaria e serrare nuovamente la vite di fissaggio (10).

I | Guida all'uso

- Utilizzo dell'arresto parallelo: Posizionare l'arresto parallelo (11) in piano sul bordo del pezzo in lavorazione e iniziare il taglio.

7.5 Sostituzione della lama (Figg. 9/10/11)

• Utilizzare esclusivamente lame (19) dello stesso tipo di quelle fornite con la sega circolare. Richiedere la consulenza di un rivenditore professionale.
• Premere il blocco del mandrino (4). Allentare la vite (14) con la chiave (a). Rimuovere vite e rondella.
• Rimuovere la flangia esterna. La lama (19) è tagliente! Indossare i guanti per ridurre il rischio di lesioni.
• Spingere il coprilama (12) sino all'arresto. È ora possibile togliere la lama (19) (Fig. 10).
• Non togliere la flangia interna. In caso di modifica della posizione della flangia interna, prima di inserire la lama (19) è necessario riportare tale flangia nella posizione originale. (Fig. 11 – Disposizione dei componenti della lama).
• Inserire una lama adeguata (19) attraverso l'apertura sul fondo del piede della sega (20). Posizionare la lama sulla flangia interna: la lama può essere leggermente ruotata per inserirla correttamente sulla flangia.
• Prestare attenzione alla direzione di rotazione della lama (19).
• Collocare la flangia esterna sull'albero motore. Fissare la rondella.
• Serrare a fondo la vite (14) con l'apposita chiave.
  • Rilasciare il coprilama (12).

7.6 Utilizzo del laser (Figure 12/13)

• Il laser (7) consente di eseguire tagli di precisione con la sega circolare.
• La luce laser viene generata da un diodo laser alimentato da due batterie. La luce laser si propaga in linea retta e fuoriesce dall'apposita apertura di uscita. La linea può così essere utilizzata come tracciatura ottica della linea di taglio durante i tagli di precisione. Osservare le prescrizioni di sicurezza relative ai laser.
• Inserimento delle batterie: posizionare l'interruttore Laser (17) sulla posizione 0 (Laser spento). Togliere il coperchio del vano batterie (18). Inserire le due batterie fornite rispettando la corretta polarità (13). Rimettere il coperchio del vano batterie (18).
• Accensione del laser: posizionare l'interrutto-re Laser (17) sulla posizione I (Laser acceso).

Dall'apertura di uscita laser viene proiettato un raggio laser rosso. Seguendo, durante il taglio, la linea di taglio con il raggio laser si ottengono tagli più precisi e puliti.

• Spegnimento del laser: posizionare l'inter-ruttore Laser (17) sulla posizione 0 (Laser spento). Il raggio laser si spegne. Spegnere sempre il laser quando non lo si utilizza, per risparmiare le batterie e per evitare la diffusione indesiderata del raggio laser.
• Il raggio laser può venire bloccato da depositi di polvere e trucioli. Dopo l'utilizzo, rimuovere pertanto tali particelle dall'apertura di uscita laser.
• Nota sulle batterie: se non si utilizza per lungo tempo il laser, togliere le batterie dal vano batterie. Una fuoriuscita di liquido dalle batterie potrebbe danneggiare l'apparecchio.
• Non esporre le batterie al calore o per lunghi periodi all'irraggiamento solare diretto; le temperature superiori a 50° C potrebbero danneggiare l'apparecchio.

7.7 Prescrizioni di sicurezza relative al laser

Attenzione. Radiazione laser. Non guardare direttamente il raggio! EN 60825-1: 1994+A2:2001+A1:2002 Laser di classe 2 LDBXC03 : 650 nm P: ≤λ 1 mW

Spegnere il laser di tracciatura non appena possibile, in particolare quando non lo si utilizza, prima della manutenzione e durante la sostituzione degli utensili (ad esempio durante il cambio della lama). Il laser non può essere riparato e non sono ammesse modifiche.

Attenzione: Laser classe 2

Il raggio laser viene diffuso liberamente se l'apparecchio viene aperto e non viene nuovamente bloccato in modo corretto. Evitare il contatto con il laser.

I | Guida all'uso

8. Pulizia, manutenzione e parti di ricambio

Prima di ogni operazione di pulizia, estrarre la spina dalla presa.

8.1 Pulizia

• Prima di ogni operazione di pulizia, estrarre la spina dalla presa.
• Pulire l'apparecchio regolarmente (rimuovere polvere, trucioli, schegge di legno ecc). È consigliata la pulizia dell'apparecchio direttamente dopo ogni utilizzo.
• Pulire l'apparecchio con un panno umido e poco sapone liquido. Non utilizzare detergenti o solventi che possono aggredire le parti in plastica dell'apparecchio. Prestare attenzione a evitare la penetrazione di acqua all'interno dell'apparecchio.

8.2 Manutenzione

- All'interno dell'apparecchio non sono presenti parti che necessitino di manutenzione.

8.3 Spazzole al carbone

- In caso di uno sviluppo eccessivo di scintille fate controllare le spazzole al carbone da un elettricista. Attenzione! Le spazzole al carbone devono essere sostituite solo da un elettricista.

8.4 Commissione dei pezzi di ricambio

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

• modello dell'apparecchio
- numero dell'articolo dell'apparecchio
- numero d'ident. dell'apparecchio
- numero del pezzo di ricambio del ricambio necessitato.

b) che abbiano una resistenza di corrente continua della rete di almeno 100 A per fase.

• In qualità di utilizzatore, dovete assicurare, se necessario rivolgendovi al vostro ente di fornitura dell'energia elettrica, che il punto di collegamento dal quale volete azionare il prodotto soddisfi uno dei due requisiti citati a) oppure b).
• L'ente di fornitura dell'energia elettrica può porre delle limitazioni per il collegamento del prodotto.

Alternativa di riciclaggio alla richiesta di restituzione: Il proprietario dell'apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l'apparecchio. L'apparecchio vecchio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi ausiliari senza elementi elettrici forniti insieme ai vecchi apparecchi.

• Il prodotto soddisfa i requisiti della norma EN 61000-3-11 ed è soggetto a condizioni speciali di collegamento.
• I requisiti della norma EN 61000-3-3 non sono soddisfatti, non consentendo un impiego su punti di collegamento scelti a piacimento.
• Il prodotto è concepito solo per l'utilizzo su punti di collegamento che a) non superino una massima impedenza di rete Z consentita, oppure

Konformitätserklärung Déclaration de Conformité CE Dichiarazione di conformità CE

CE

ISC GmbH

Eschenstrasse 6

D-94405 Landau/Isar

D erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel
⑤ déclare la conformité suivante selon la directive CE et les normes concernant l'article
① dichiara la seguente conformità secondo la direttiva UE e le norme per l'articolo

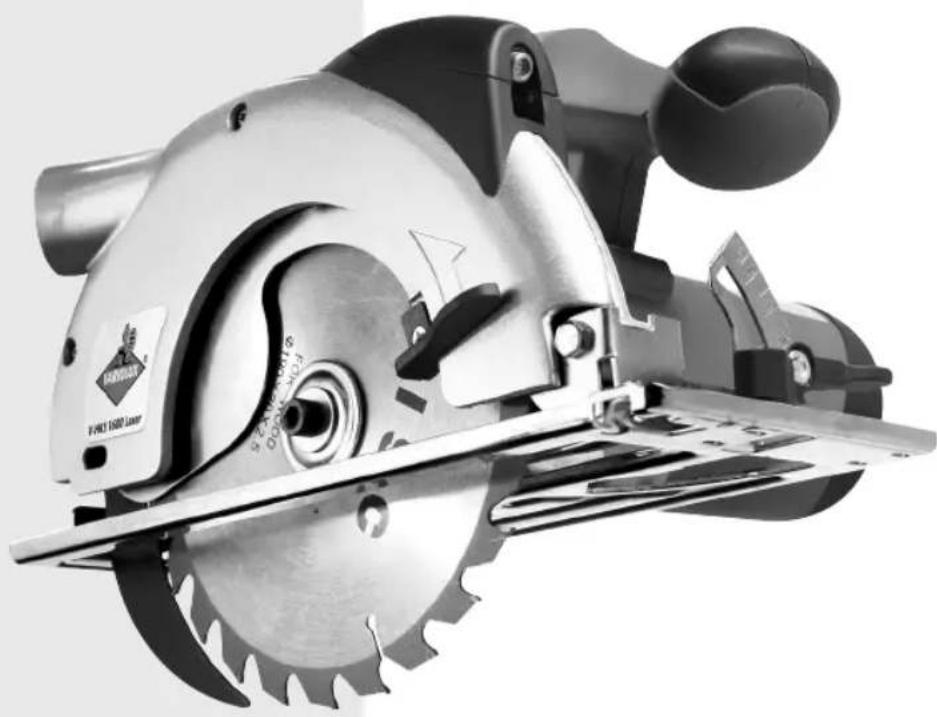

VARIOLUX V-HKS 1600 Laser

× 98/37/EG

73/23/EWG_93/86/EEC

97/23/EG

Per l'apparecchio indicato nelle istruzioni concediamo una garanzia di 5 anni, nel caso il nostro prodotto do -vesse risultare difettoso. Questo periodo di 5 anni inizia con il trapasso del rischio o la presa in consegna dell'apparecchio da parte del cliente. Le condizioni per la validità della garanzia sono una corretta manutenzione secondo le istruzioni per l'uso così come un utilizzo appropriato del nostro apparecchio.

Naturalmente in questo periodo di 5 anni continuiamo ad assumerci gli obblighi di responsabilità previsti dalla legge. La garanzia vale per il territorio della Repubblica Federale Tedesca o dei rispettivi paesi del principale partner di distribuzione di zona a completamento delle norme di legge in vigore sul posto. Rivolgersi all'addetto del servizio assistenza clienti incaricato della rispettiva zona o all'indi - rizzo di assistenza clienti riportato in basso.

D

La ristampa o l'ulteriore riproduzione, anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazione da parte della ISC GmbH.

I Con riserva di apportare modifiche tecniche

Made for OBI
