MANUALE UTENTE 82V220G Cramer

Informazioni Generali sul Prodotto

Questo apparecchio è stato progettato e fabbricato con i più alto standard di affidabilità, facilità d'uso sicurezza dell'opereatore. Se sottoposto a una corretta manutenzione, garantirà anni di prestazioni impeccabili.

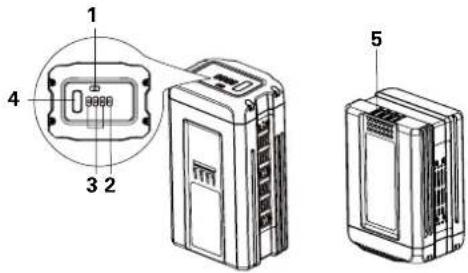

Conosci la tua batteria

1 Indicatore di malfunzionamento
2 Indicatore Bluetooth
3 Indicators del livello della batteria

Precazioni di sicurezza

Leggere attentamente tutte le avventenze di sicurezza e le istruzioni in questo manuale prima di usare gli apparecchi. Conservare il manuale di istruzioni per riferimento futuro.

Questi apparecchi sono conformiagli standard di sicurezza e alle direttive CE compatibilità elettromagnetica, Macchine e Bassa tensione.

AVVERTENZA!

Leggere tutte le avventenze di pericolò e le istruzioni operative. In caso di mancato rispetto delle avventenze di pericolò e delle istruzioni operative si potra create il pericolò di scosse elettriche, incendi e/o incidenti gravi.

Per un corretto utilizzato, manutenzione e riponimento della batteria, leggere e comprendere tutte le istruzioni nel presente manuale.

Per evitare lesionsi gravi, rischi d'incendio, esplosioni e pericolodi gravi scosse elettriche:

Se la scatola del gruppo batterie è rottà o danneggiata, NON inseire nel caricatore. Sostituire con un nuovo gruppo batterie.
Non permettere che il gruppo batterie o il caricatore si surriscaldino. Se sono caldi, lasciarli raffreddare. Ricaricare solo a temperatura ambiente.
Non posizionare il gruppo batterie sotto la luce diretta del sole o in

un ambiente caldo. Tenere sempre a temperatura ambiente.

• Conservare la batteria in un ambiente buio, fresco e asciutto quando non è usata per un lungo periodo; ricaricarla per 2 ore agli 2 mesi.
• Prima dell'utilizzo controllare che il voltaggio in uscita e la currente del caricatore della batteria siano adatti per caricare il gruppo Batterie.
  Non esporre la batteria all'acqua o all'acqua salata, riporla in un luogo e in un ambiente fresco e asciutto.
  Non colpire, far cadere, ne camminare sulla batteria.
  Non svolgere operazioni di saldatura sulla batteria, ne perforarla con chiodi o con altri oggetti appuntiti.
  Non smontare, après o rompere le celle secondarie o il gruppo batteria.
  Non esporre le celle o il gruppo batteria a calore o fuoco. Conservare al riparo alla luce solare diretta.
  Non cortocircuitare una cella o un gruppo batteria. Non conservare le celle o i gruppi batteria in una scatola o un cassetto dove possono cortocircuitarsi tra loro o essere cortocircuitate da altri oggetti metallici.
  Non rimuovere una cella o una batteria dal gruppo batteria.
  Non esporre le celle o il gruppo batteria a urti meccanici.
  Se una cella subisce perdite, evitare che il liquido entri in contatto con gli occhi o la pelle. In caso di contatto, lavare l'area interessata

con abbondante acqua e consultare un medico.

Non usare caricabatteria diversi da quello specificamente fornito con l'apparecchio. Usare esclusivamente il modello di caricabatteria specificato: 82C2 / 82C1G / 82C6
Rispettare i simboli più (+) e meno (-) sulla cella, sulla batteria e sull'apparecchio e assicurare un uso corretto.
Non usare delle o gruppi batteria non progettati per l'uso con l'apparecchio.
Non mischiare celle di marche, capacità, dimensioni o tipo diversi all'interno dello stesso dispositiivo.
- Conservare celle e gruppi batteria fuori alla portata dei bambini.
In caso di ingestione di una cella o un gruppo batteria, rivolgersi immediatamente a un medico.
Acquistare sempre la cella o la batteria corretta per l'apparecchio.
- Mantenere celle e gruppi batteria puliti e asciutti.
Se sono sporchi, pulire i terminali della cella o del gruppo batteria con un panno asciutto e pulito.
Il gruppo batteria e le celle secondarie devono essere ricaricate prima dell'uso. Usare sempre il caricabatteria corretto e fare riferimento alle istruzioni del costruttore o al manuale dell'apparecchio relativamente alle istruzioni per una ricarica corretta.
Non lasciare un gruppo batteria sotto carica per lunghi periodi quando non è in uso.

• Dopo un lungo periodo di inutilizzato, potrebbe essere necessario ricaricare e scaricare diverse volte le celle o il gruppo batteria per ottenere le massime prestazioni.
• Conservare le istruzioni del prodotto per future consultagioni.
• Usare la cella o il gruppo batteria esclusivamente per gli scopi previsti.
• Se possible, rimuovere il gruppo batteria dall'apparecchio quando non è in uso.
  Smaltire le batterie in modo corretto. Portare le batterie usate presso gli appositi punti di raccolta e riciclaggio.
• CONSERVARE QUESTE ISTRUZIONI - PERICOLO: PER RIDURRE IL RISCHIO D'INCENDIO O SCOSSE ELETTRICHE. SEGUIRE QUESTE ISTRUZIONI ATTENTAMENTE.

Smaltimento

Raccolta separata. Questo prodotto non deve essere smaltito con i normali rifiuti domestici. Nel caso in cui il prodotto dovr è essere sostituito, o nel caso in cui non lo si desidera più utilizzato, non smaltirlo con i normali rifiuti domestici. Smaltire il prodotto attaverso una raccolta separata.

La raccolta separata di prodotti usati e del loro imballo permetterà di riciclare e utilizzato i materiali. Riutilizzare i materiali riciclati aiuta a prevenire l'inquinamento ambientale e riduce la domanda di materiali grezzi.

Alla fine del loro ciclo di vita utile, smaltire le batterie con la dovuta cura per l'ambiente. La batteria contiene materiali pericolosi per le persone e l'ambiente. Essa dovrè essere rimossa e smaltita presso un adeguato centro che accetti le batterieagli ioni di litio.

AVVERTENZA!

Se il gruppo batterie si rompe o cade, con oswana perdita di liquidi, non ricaricarlo e non utilizzato. Smaltirlo e sostituirlo con un nuovo gruppo batterie. NON TENTARE DI RIPARARLO!

Per evitare lesioni e rischi d'incendio, esplosioni o scosse elettriche ed evitare di arrecare danni all'ambiente:

Coprine i terminali della batteria con nastro adesivo resistente.
- NON tentare di rimuovere o distruggere i componenti del gruppo batterie.
- NON tentare di aprire il gruppo batterie.
Gli elettroliti rilasciati da eventuali perdite di liquidi del gruppo batterie sono corrosivi e tossici. Fare in modo che il liquido NON entri in contatto con occhi o pelle e non ingerirlo.

Non posizionare le batterie nella spazzatura domestica.
- NON bruciare.
- NON posizionale le batterie in luoghi dove potranno divertare parte di una discarica locale o dei rifiuti solidi urbani.
- Portarle presso un centro riciclaggio autorizzato.

SIMBOLO5

ENAL SIGNIFICADO

Controllare La Capacità Della Batteria

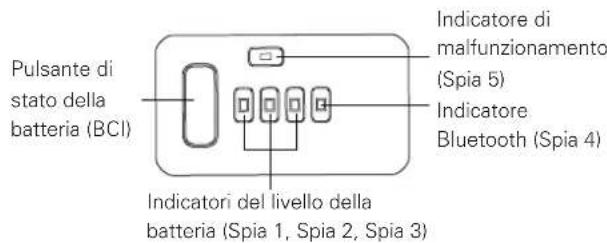

Premere il pulsante di stato della batteria (BCI). Le spie verdi si illuminano in base al livello di carica della batteria; la spia blu indica che la funzione Bluetooth è attiva; la spia rossa segnala la presenza di un malfunzionamento. Consultare l'imagine seguente.

INDICATORI DEL LIVELLO DELLA BATTERIA (CAPACITA)

STATO DELLA SPIA	CAPACITÀ STIMATA
Spia 1, Spia 2 e Spia 3 accese >78%
Spia 1 e Spia 2 accese; Spia 3 spenta	>38%, <78%
Spia 1 accesa; Spia 2 e Spia 3 spente	>20%, <38% Verde
Spia 1 lampeggiante; Spia 2 e Spia 3 spente	>10%, <20%
Spia 1, Spia 2 e Spia 3 spente <10%

INDICATORE BLUETOOTH (SPIA BLU)

Spia 4 lampeggiante	La funzione Bluetooth è attiva	Modalità di attivazione 1) Premere il pulsante BCI. 2) Collegamento attivato; il gruppo batteria è molto carica e scarica. Il Bluetooth si attivaanche inserendo la batteria in un prodotto o un caricabatteria.
Spia 4 accesa	Collegamento all'app stabilito

NOTA: dopo aver premuto il pulsante BCI, la spia Bluetooth lampeggerà

di blu per circa 30 secondi. Se il gruppo batteria è collegato all'app, la spia blu rimarra accesa. Oltre ad attivare la batteria, assicurarsi di attivare la funzione Bluetooth ancche sullo smartphone. Se il collegamento non viene effettuato entro 30 secondi, premere nuovamente il pulsante BCI per riattivare la batteria, e assicurarsi che lo smartphone sia pronto per il collegamento.

INDICATORE DI MALFUNZIONAMENTO (SPIA ROSSA)

Spia 5 spenta Normale		Normale modalità operativa
Spia 5 lampeggiante; Spia 1, Spia 2, Spia 3 e Spia 4 spente	Malfunzionamento	Temperatura eccessivamente alta o bassa

NOTA: se la Spia 5 lampeggia, il gruppo batteria non funzionera; è necessario attendere che la temperatura del gruppo batteria torni ai livelli normali.

念 Collegamento della batteria all'app GreenFleet

L'app è progettata per un maggior controllo da parte dell'utente. Scarica l'app e scopri come GreenFleet più aiutarti a renderè il tuo lavoro più organizzato ed efficiente.

L'uso dell'APP è soggetto a termini e condizioni visualizzabili tramite l'applicazione mobile. Download dell'applicazione:

Manutenzione

AVVERTENZA!

Gli elementi in plastica non devono mai entrare a contatto con liquido dei freni, benzina, prodotti a base di petrolio, oli penetranti, ecc. Tali prodotti chimici contengono sostanze che possono danneggiare, indebolire o distruggere la plastica.

AVVERTENZAI!

Onde evitare i rischi di gravi lesioni, rimuovere sempre la batteria dall'apparecchio quando lo si pulisce o si esgue un qualiasi intervento di manutenzione.

Riponimento

Non conservare il gruppo batteria esposto alla luce solare diretta o in ambienti particolarmente caldi o freddi. Conservarlo a temperatura ambiente in un locale asciutto.

Se la batteria non verra usata per 2 o più mesi, conservarla in un ambiente a temperatura ambiente. Ricaricarla a metà prima di riporla e ricaricarala per 2 ore agli 2 mesi.

Risoluzione Dei Problemi

PROBLEMA CAUSA SOLUZIONE
Il livello di carica del gruppo batteria è ridotto dopo più di un mese di inutilizzo.	Il gruppo batteria ha effettuato la manutenzione automatica per estendere la sua durata di vita.	Ricaricare completamente il gruppo batteria prima dell'uso.
La spia del gruppo batteria lampeggia di rosso.	La temperature del gruppo batteria è excessively alta o Bassa.	Attendere che il gruppo batteria raggiunga la normale temperatura operativa. Portare il gruppo batteria in un locale in cui la temperatura è compresa tra 5 °C (41°F) e 52 °C (125.6°F).

Dati tecnici

PROPRIETÀ VALORE
Modello 82V220
Batteria	72V =3Ah, 216Wh, 82V Massimo
Voltaggio percella 3.6V
Numero di celles 20

PROPRIETA VALORE

Tempo di carica

45 min. (utilizzare un caricatore 82C2 / 82C1G)

Potenza RF in uscita - 8,01 dBm

Intervallo frequenze RF 2402.0 - 2480.0 MHZ

Modello 82V430

Batteria

72V=6Ah,432Wh,82V Massimo

Voltaggio per cella 3.6V

Numero di celle 40

Tempo di carica

90 min. (utilizzare un caricatore 82C2 / 82C1G)

Potenza RF in uscita - 8.01 dBm

Intervallo frequenze RF 2402.0 - 2480.0 MHZ
