MANUALE UTENTE SHX05FW450 SHX

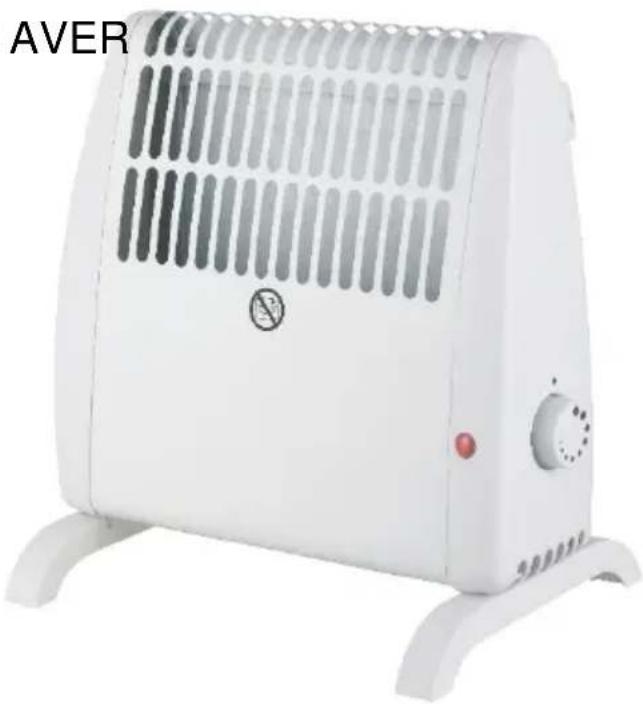

GRAZIE PER AVER DECISO DI

Questo prodotto è adatto soltanto per ambienti ben isolati o per l'uso occasionale.

INDICE

IT

Informazioni importanti su sicurezza, luogo di installazione e collegamento elettrico

Riciclaggio, smaltimento, dichiarazione di conformità

Contenuto della fornitura

Descrizione del dispositivo

Montaggio a parete, montaggio su supporto

Messa in funzione e funzionamento

Dispositivi di sicurezza

Manutenzione e pulizia

Informazioni tecniche

Informazioni necessarie relative agli apparecchi elettrici per il riscaldamento d'ambiente locale

PRIMA DI PROCEDERE CON IL MONTAGGIO, L'INSTALLAZIONE, L'UTILIZZO O LA MANUTENZIONE, LEGGERE ATTENTAMENTE LE PRESENTI ISTRUZIONI PER L'USO. PROTEGGERE SÉ STESSI E GLI ALTRI OSSERVANDO LE AVVERTENZE DI SICUREZZA. L'INOSSERVANZA DELLE ISTRUZIONI E DELLE AVVERTENZE PUÒ PROVOCARE LESIONI PERSONALI E/O DANNI MATERIALI E/O LA PERDITA DEL DIRITTO DI GARANZIA!

Uso previsto

Questo dispositivo è concepito esclusivamente per il riscaldamento di ambienti abitativi in abitazioni private.

L'uso per altri scopi non è consentito.

INFORMAZIONI IMPORTANTI SU SICUREZZA, LUOGO DI INSTALLAZIONE E COLLEGAMENTO ELETTRICO

1. Utilizzare questo dispositivo esclusivamente in conformità alle indicazioni contenute nelle istruzioni per l'uso. Qualsiasi altro utilizzo non consigliato dal produttore può provocare incendi, scosse elettriche o lesioni personali.

2. Questo dispositivo è concepito esclusivamente per il riscaldamento di ambienti abitativi in abitazioni private. L'uso per altri scopi non è consentito.

3. Rimuovere l'imballaggio e assicurarsi che il dispositivo non sia danneggiato. In caso di dubbi, non usare il dispositivo e contattare il proprio rivenditore.

4. Prima dell'allacciamento alla rete elettrica, occorre verificare se il tipo di corrente e la tensione di rete corrispondono ai dati riportati sulla targhetta del dispositivo.

5. La presa di corrente a cui si collega il dispositivo non deve essere difettosa, deve essere ben fissata ed essere

idonea alla corrente necessaria per il funzionamento e soprattutto provvista di efficace messa a terra.

1. Evitare l'uso di un cavo di prolunga, poiché questo potrebbe surriscaldarsi e provocare un incendio.
2. Se il cavo di alimentazione è danneggiato, farlo sostituire dal produttore o da un centro assistenza autorizzato per evitare rischi di ogni tipo. Non torcere il cavo di rete e non piegarlo.
3. Non posizionare il dispositivo direttamente sotto una presa a muro. In caso di dubbi, far controllare l'installazione elettrica a un elettricista qualificato.
4. È vietato apportare adeguamenti o modifiche di qualsiasi tipo alle caratteristiche di questo dispositivo. Utilizzare solo accessori e parti di ricambio consigliati dal produttore (l'inosservanza di tale obbligo porta alla perdita del diritto di garanzia).
5. Non utilizzare questo dispositivo se presenta segni visibili di danneggiamento.
6. Per eventuali riparazioni del dispositivo, della presa o del cavo, rivolgersi sempre ed esclusivamente ai centri di assistenza clienti autorizzati dal produttore.
7. Questo dispositivo può essere utilizzato solo da adulti.
8. I bambini a partire dai 3 anni o con un'età inferiore agli 8 anni possono accendere e spegnere il dispositivo soltanto se sono sorvegliati o sono stati istruiti sull'uso sicuro del

dispositivo e abbiano compreso i pericoli da esso derivanti, a condizione che il dispositivo sia posizionato o installato nella sua normale posizione di utilizzo. I bambini a partire dai 3 anni o con un'età inferiore agli 8 anni non possono inserire la spina nella presa, regolare il dispositivo, pulire il dispositivo e/o eseguire la manutenzione a carico dell'utilizzatore.

1. Non lasciare incustodito il dispositivo mentre è in funzione. Se si lascia il locale in cui si trova il dispositivo, spegnerlo sempre.

2. Non utilizzare il dispositivo in ambienti piccoli in cui si trovano persone che non sono in grado di lasciare il locale autonomamente a meno che non siano costantemente sorvegliate.

3. Ai bambini non è consentito giocare con il dispositivo.

4. Tenere i bambini con un'età inferiore ai 3 anni lontani dal dispositivo, a meno che non siano costantemente sorvegliati.

5. Tenere il materiale d'imballaggio fuori dalla portata dei bambini.

Sussiste il pericolo di soffocamento in caso di ingestione!

1. Questo dispositivo non è dotato di uno strumento per la regolazione della temperatura ambiente.

2. Il dispositivo non è indicato per l'uso permanente o di precisione.

3. Non utilizzare questo dispositivo se è caduto.

4. Questo dispositivo è adatto esclusivamente al funzionamento in ambienti interni asciutti.

5. Non usare il dispositivo nelle vicinanze di acqua o in presenza di umidità eccessiva, per es. in cantine umide, accanto a piscine, vasche da bagno o docce. Accertarsi che l'acqua non possa penetrare nel dispositivo.

6. Non usare il dispositivo nelle dirette vicinanze di benzina, gas, olio, alcol o altri liquidi o gas esplosivi e facilmente infiammabili.

7. Per ridurre il pericolo di incendio, mantenere l'uscita dell'aria del dispositivo a una distanza di almeno un metro da tutte le sostanze facilmente infiammabili, per es.:

a. recipienti pressurizzati (per es. serbatoi di nebulizzazione)

b. mobili

c. tessuti di qualsiasi tipo

1. Utilizzare questo dispositivo su una superficie piana e stabile o eventualmente fissato a una parete.

2. Non coprire mai il dispositivo mentre è in funzione e durante la fase di raffreddamento.

3. Assicurarsi che nessun oggetto finisca tra il dispositivo e la parete di montaggio a contatto con la superficie riscaldante.

4. Spegnere sempre il dispositivo prima di staccare la spina dalla presa di corrente.

5. Attenzione: alcune parti del prodotto possono diventare molto calde e provocare ustioni. Prestare particolare attenzione quando sono presenti bambini e persone vulnerabili. Far raffreddare sempre il dispositivo prima di pulirlo o smontarlo.

6. Staccare la spina in caso di inutilizzo del dispositivo, prima di pulirlo o se si devono eseguire lavori di manutenzione.

La pulizia e la manutenzione a carico dell'utilizzatore non devono essere eseguite da bambini privi di sorveglianza.

1. Per evitare scosse elettriche, non toccare la spina con le mani umide.

AVVERTIMENTO: Non utilizzare questo dispositivo se è caduto.

AVVERTIMENTO: Non utilizzare questo dispositivo se presenta segni visibili di danneggiamento.

AVVERTIMENTO: Utilizzare questo dispositivo su una superficie piana e stabile o eventualmente fissato a una parete.

AVVERTIMENTO: Tenere i bambini con un'età inferiore ai 3 anni lontani dal dispositivo, a meno che non siano costantemente sorvegliati.

AVVERTIMENTO: I bambini a partire dai 3 anni o con un'età inferiore agli 8 anni possono accendere e spegnere il dispositivo soltanto se sono sorvegliati o sono stati istruiti sull'uso sicuro del dispositivo e abbiano compreso i pericoli da esso derivanti, a condizione che il dispositivo sia posizionato o installato nella sua normale posizione di utilizzo. I bambini a partire dai 3 anni o con un'età inferiore agli 8 anni non possono inserire la spina nella presa, regolare il dispositivo, pulire il dispositivo e/o eseguire la manutenzione a carico dell'utilizzatore.

AVVERTIMENTO: La pulizia e la manutenzione a carico dell'utilizzatore non devono essere eseguite da bambini privi di sorveglianza.

ATTENZIONE	PERICOLO DI LESIONIIl dispositivo si surriscalda durante il funzionamento!Non toccare mai il dispositivo durante il funzionamento → ciò potrebbe causare USTIONI gravi.
ATTENZIONE	PERICOLO DI INCENDIONon coprire il dispositivo durante il funzionamento!
ATTENZIONE	DISTANZA DI SICUREZZAGarantire una distanza di sicurezza minima di un metro dagli oggetti facilmente infiammabili come mobili, tende, carta, ecc.!LUOGO DI INSTALLAZIONEPosizionare sempre il dispositivo in modo che l’aria possa entrare e uscire senza ostacoli.PERICOLO DI USTIONIIl dispositivo si surriscalda durante il funzionamento e può causare ustioni. Prestare particolare attenzione quando sono presenti bambini e persone vulnerabili.PERICOLO DI SURRISCALDAMENTONon riscaldare stanze con un’area inferiore a 4 m3

Simboli presenti sul dispositivo Simbolo:

Significato:

Attenzione! Non coprire! Il simbolo sul dispositivo indica che non è consentito appendere oggetti (per es. asciugamani, vestiti, ecc.) sopra o direttamente davanti al dispositivo. Non coprire il dispositivo al fine di evitare il surriscaldamento e il pericolo di incendio!

Riciclaggio, smaltimento, dichiarazione di conformità

	RICICLAGGIOI materiali d’imballaggio possono essere riciclati. Pertanto si consiglia di fare la raccolta differenziata.
	SMALTIMENTOIl simbolo del “bidone della spazzatura barrato” richiede uno smaltimento separato delle apparecchiature elettriche ed elettroniche dismesse (RAEE). Le apparecchiature elettriche ed elettroniche possono contenere sostanze pericolose e nocive per l’ambiente. Pertanto, non smaltire il dispositivo insieme ai rifiuti domestici, bensì presso un centro di raccolta apposito per apparecchiature elettriche ed elettroniche dismesse. In tal modo si contribuisce alla protezione delle risorse e dell’ambiente. Per ulteriori informazioni rivolgersi al proprio rivenditore o alle autorità locali. Direttiva 2012/19/UE
	DICHIARAZIONE DI CONFORMITÀCon la presente dichiariamo che questo articolo è conforme ai requisiti, alle disposizioni e alle direttive UE. La dichiarazione di conformità completa può essere consultata in qualsiasi momento al seguente link:https://www.schuss-home.at/downloads

Con riserva di errori e modifiche tecniche.

Contenuto della fornitura

■ Dispositivo antigelo
■ Materiale per il montaggio a parete
■ Piedini d'appoggio con viti
■ Istruzioni per l'uso

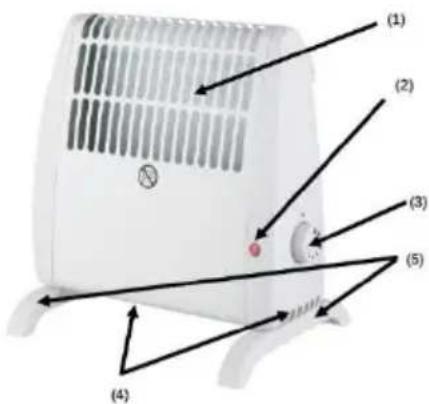

Descrizione del dispositivo

(1) (2) (3) (4) (5)

(1) Griglia per l'uscita dell'aria
(2) Luce di controllo
(3) Regolatore del termostato
(4) Griglia di aspirazione dell'aria
(5) Piedino d'appoggio

Il dispositivo antigelo è convettore elettrico dotato di un termostato e protetto dal surriscaldamento.

Il display si accende quando il dispositivo antigelo è in funzione.

Il dispositivo antigelo è progettare per mantenere al riparo dal gelo e a una temperatura costante stanze di piccoli dimensioni in ambienti domestici o simili. Utilizzare il dispositivo esclusivamente in posizione verticale (e mai in posizione orizzontale) e soltanto per lo scopo per cui è stato sviluppato.

Prima del montaggio

1. Aprire il cartone d'imballaggio ed estrarre il dispositivo.
2. Rimuovere completamente l'imballaggio dal dispositivo.
3. Infine controllare se il dispositivo è danneggiato.
4. Srotolare completamente il cavo di rete e assicurarsi che non sia danneggiato.

ATTENZIONE

Prestare molta attenzione alle informazioni relative all'installazione del dispositivo presenti nelle avvertenze di sicurezza.

Montaggio a parete

1. Selezionare un luogo di montaggio idoneo su una parete verticale. Garantire una distanza sufficiente da oggetti, mobili, ecc.

Vedere Figura:

• in alto almeno 50 cm
• almeno 30 cm su ogni lato
• in basso almeno 20 cm

Non montare il dispositivo direttamente sotto una presa a muro.

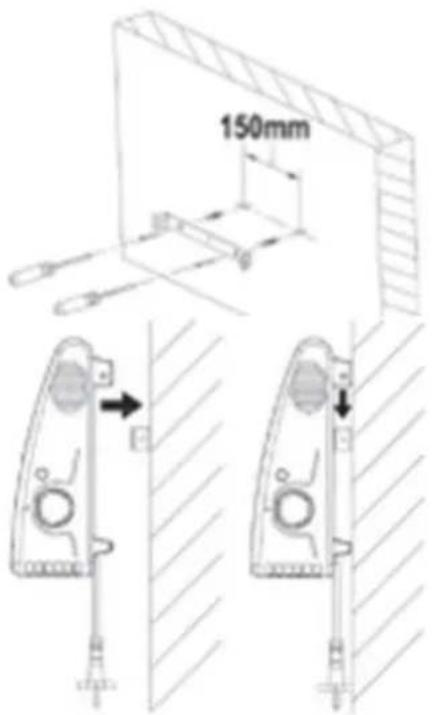

1. È possibile montare il dispositivo antigelo utilizzando la staffa posta sul retro. Svitare rispettivamente a sinistra e a destra una vite e un dado che fissano la staffa al dispositivo antigelo.

Dopo aver svitato le viti e i dadi, spingere con cautela la staffa verso il basso ed estrarla.

1. Fissare la staffa alla parete per mezzo di due viti. Segnare le posizioni corrispondenti attraverso i fori nella staffa.

Utilizzare viti e tasselli adatti alla superficie. Durante la foratura o il serraggio delle viti assicurarsi di non danneggiare cavi o linee!

1. Posizionare il dispositivo antigelo sulla staffa e fissarlo utilizzando le viti e i dadi rimossi all'inizio.

150mm

Montaggio a parete

1. Fissare i due piedini d'appoggio alla parte inferiore del convettore per mezzo di 2 viti.

2. Posizionare il dispositivo su una superficie liscia e piana ad almeno 30 cm di distanza da eventuali ostacoli.

Non installare il dispositivo direttamente sotto una presa a muro.

Messa in funzione e funzionamento

Il dispositivo antigelo è ora pronto all'uso. Se il dispositivo entra in funzione quando si inserisce la spina in una presa con messa a terra adatta da 220-240 V \~ 50 Hz. Collegare il dispositivo esclusivamente a una presa di corrente con messa a terra!

- Per impostare la temperatura desiderata, ruotare il regolatore del termostato al massimo (punto più grande; ruotare in senso orario fino all'arresto). Attendere fino al raggiungimento della temperatura desiderata e poi ruotare lentamente all'indietro il regolatore fino allo spegnimento della luce di controllo. La temperatura desiderata è stata impostata. Se la temperatura ambiente si abbassa, il dispositivo si attiva e la luce di controllo si riaccende. Per aumentare o diminuire la temperatura, ruotare il regolatore del termostato verso "maximal" (punto grande) o "minimal" (asterisco).

- Ruotando il regolatore del termostato verso “minimal” (asterisco), il dispositivo antigelo mantiene la stanza (purché non sia troppo grande o non ci sia troppo freddo) al riparo dal gelo.

- Il dispositivo può accendersi anche con l'impostazione più bassa. Per spegnerlo completamente, staccare la spina dalla presa di corrente!

Dispositivi di sicurezza

La protezione dal surriscaldamento spegne il dispositivo se il suo interno diventa troppo caldo. Ciò può accadere se il dispositivo non riesce a dissipare correttamente il proprio calore o se non riesce ad aspirare sufficiente aria fresca.

Solitamente le cause sono una copertura (parziale) del dispositivo, l'ostruzione della griglia di aspirazione dell'aria e/o una griglia per l'uscita dell'aria, lo sporco, il posizionamento troppo vicino a una parete, ecc.

In caso di surriscaldamento spegnere il dispositivo, staccare la spina dalla presa e farlo raffreddare. Dopo aver eliminato la causa del surriscaldamento, è possibile ripristinare il normale funzionamento del dispositivo.

Se la causa non è chiaramente identificabile e il surriscaldamento si verifica ripetutamente, non utilizzare più il dispositivo e contattare il proprio rivenditore.

Dopo lo spegnimento a causa di un surriscaldamento e il successivo raffreddamento, è altresì possibile che il dispositivo riprenda automaticamente il suo funzionamento; tuttavia ciò non elimina la causa. Uno spegnimento e una riaccensione automatici e ripetuti in caso di surriscaldamento possono provocare un incendio. Evitarlo tassativamente.

Manutenzione e pulizia

Tenere pulito il dispositivo antigelo. I depositi di polvere e sporco nel dispositivo sono una delle cause più frequenti del surriscaldamento. Rimuoverli regolarmente. Prima di effettuare i lavori di pulizia e manutenzione, spegnere il dispositivo antigelo, staccare la spina dalla presa e farlo raffreddare.

• Pulire regolarmente l'esterno del dispositivo utilizzando un panno asciutto o leggermente inumidito. Non utilizzare saponi aggressivi, spray, detersivi, abrasivi, cere, prodotti per lucidare o altre soluzioni chimiche.
• Utilizzare l'aspirapolvere per aspirare con cura la polvere e lo sporco dalle griglie e verificare che le prese e le uscite dell'aria siano pulite. Durante la pulizia assicurarsi di non toccare o danneggiare le parti interne.
• Il dispositivo antigelo non contiene altre parti che richiedono manutenzione.
• Riporre il dispositivo antigelo alla fine della stagione, se possibile nel suo imballaggio originale. Conservarlo in posizione verticale in un luogo fresco, asciutto e privo di polvere.
• Se il dispositivo ha raggiunto il termine della sua vita utile, non smaltirlo insieme ai rifiuti domestici. Portarlo al centro di raccolta per apparecchiature elettriche del proprio comune, garantendo così il riciclaggio dei materiali eventualmente riutilizzabili.

INFORMAZIONI TECNICHE

Numero articolo:	SHX05FW450
Tensione in ingresso:	220-240 V~
Frequenza:	50-60 Hz
Potenza nominale assorbita:	450 W – 520 W
Possibilità di impostazione:	Temperatura
Termostato:	Sì
Peso	0,9 kg
Dimensioni	27,5 x 18 x 27,8 cm
Indirizzi di contatto per ulteriori informazioni:	Schuss Home Electronic GmbHScheringgasse 3, A-1140 WienServiceline: [phone]www.schuss-home.atFB-Nr: 236974 t / FB-Gericht: Wien

Informazioni necessarie relative agli apparecchi elettrici per il riscaldamento d'ambiente locale

Numero articolo SHX05FW450
Indicazione	Simbolo	Valore	Unità		Indicazione
Potenza termica				Solo per apparecchi elettrici per il riscaldamento d'ambiente locale ad accumulo: Tipo di controllo della fornitura di calore
Potenza termica nominale	P_nom	0,45-0,52	kW
Potenza termica minima (valore di riferimento)	P_min	N/A	kW
Potenza termica continua massima	P_max,c	0,52	kW
Consumo di energia ausiliaria				Emissione di calore con supporto della ventola	N/A
Con Potenza termica nominale	el_max	0,000	kW
Con Potenza termica minima	el_min	0,000	kW
Nella modalità standby	el_B	0,000	kW
				Tipo di potenza termica/controllo della temperatura ambiente
				Potenza termica a un livello, nessun controllo della temperatura ambiente	No
				Due o più livelli regolabili manualmente, nessun controllo della temperatura ambiente	No
				Controllo della temperatura ambiente con termostato meccanico	Sì
				Con controllo elettronico della temperatura ambiente	No
				Controllo elettronico della temperatura ambiente e regolazione dell'ora	No
				Controllo elettronico della temperatura ambiente e regolazione del giorno	No
				Altre opzioni di regolazione
				Controllo della temperatura ambiente con rilevamento di presenza	No
				Controllo della temperatura ambiente con rilevamento della finestra aperta	No
				Con opzione telecomando (Wi-Fi)	No
				Con regolazione adattiva dell'inizio del riscaldamento	No
				Con limitazione del tempo di funzionamento	No
				Con sensore a sfera nero	No
Informazioni di contatto:	Schuss Home Electronc GmbH Scheringgasse 3, 1140 Wien https://www.schuss-home.at/

GARANZIA

Con questo prodotto di qualità SHX avete optato per innovazione, una lunga durata di vita utile e affidabilità. Per questo dispositivo SHX concediamo una garanzia di 2 anni a partire dalla data di acquisto. La garanzia è valida in Austria e in Germania!

Se in questo periodo, contro ogni aspettativa, si rendessero necessari interventi di manutenzione al dispositivo, garantiamo una riparazione gratuita (pezzi di ricambio e manodopera) o (a discrezione dell'azienda Schuss) una sostituzione del prodotto. Se per motivi economici non fossero possibili né una riparazione né la sostituzione, ci riserviamo il diritto di emettere un accredito del valore corrente.

Per qualsiasi necessità, rivolgersi innanzitutto al numero verde dell'assistenza clienti (vedere istruzioni per l'uso "Indirizzi di contatto per ulteriori informazioni e linea di assistenza").

N.B.: Gli interventi di riparazione non eseguiti da centri di riparazione autorizzati invalidano immediatamente la presente garanzia.

La presente garanzia non copre quanto segue:

• Danni causati dalla mancata osservanza delle istruzioni per l'uso;
- Riparazione o sostituzione di componenti in seguito a comune usura;
- Dispositivi che, anche solo parzialmente, siano usati a scopo commerciale;
- Dispositivi danneggiati meccanicamente da agenti esterni (caduta, urti, rottura, utilizzo improprio ecc.) e segni di usura antiestetici;
- Dispositivi trattati in modo improprio;
- Dispositivi non aperti dalla nostra officina di assistenza autorizzata;
- Aspettative non soddisfatte da parte del consumatore;
- Danni riconducibili a forza maggiore, acqua, fulmini, sovratensione;
- Dispositivi nei quali la denominazione del tipo e/o il numero di serie sul dispositivo sono stati rimossi, modificati, cancellati o resi illeggibili;
• Difetti dovuti a sporcizia fuori dal comune;
- Servizi non prestati dalle nostre officine di riparazione autorizzate, costi di trasporto a un'officina di riparazione autorizzata o a noi e resi, nonché i rischi connessi.

Facciamo esplicitamente presente che, durante il periodo di garanzia, in caso di errori di utilizzo o se non è stato riscontrato un malfunzionamento, sarà addebitato un importo forfettario pari a 60 € (indice dei prezzi al consumo indicizzato 2015, giugno 2020).

Con la fornitura di un servizio di garanzia (riparazione o sostituzione del dispositivo), la durata assoluta di garanzia di 2 anni a decorrere dalla data di acquisto non sarà prorogata.

La garanzia di 2 anni è valida solo previa presentazione dello scontrino di acquisto (deve contenere il nome e l'indirizzo del rivenditore nonché la denominazione completa del dispositivo) e del certificato di garanzia corrispondente, sul quale sono indicati il tipo di dispositivo e il numero di serie (visibili sul cartone di imballaggio e sul retro/fondo del dispositivo)! Senza la presentazione del certificato di garanzia, si applica soltanto la garanzia legale!

Facciamo esplicitamente presente che i diritti di garanzia legale non sono influenzati dalla presente garanzia e permarranno con lo stesso valore.

L'obbligo del risarcimento del danno da parte di Schuss Home Electronic GmbH e dei suoi ausiliari sussiste solo in caso di negligenza grave o dolo. Si esclude inoltre la responsabilità per mancato guadagno, risparmi previsti ma non presentatisi, danni indiretti e danni subiti da terzi.

L'indirizzo di contatto delle rispettive officine di assistenza sono disponibili sulla nostra homepage www.schuss-home.at.

Congratulazioni per il prodotto acquistato! Ci auguriamo che il dispositivo SHX soddisfi le vostre aspettative!

INDIRIZZO

SHX Vertrieb

Schuss Home Electronic GmbH

A-1140 Vienna, Scheringgasse 3

Tel.: [phone]

Denominazione del

tipo:

GEBRUIKSAANWIJZING

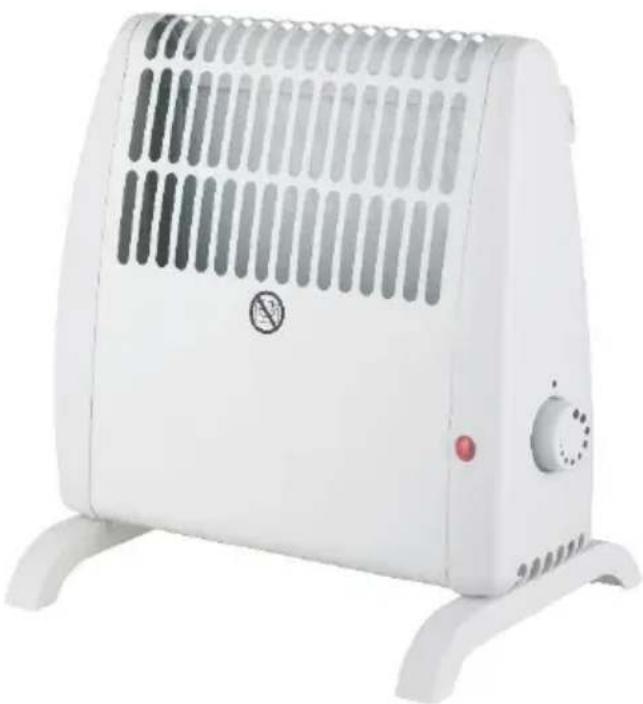

Vorstbeschemer 520 watt SHX05FW450
