MANUALE UTENTE WZAC 190/6 OF Workzone
Istruzioni per l'uso
Compresseur | Compressore
WZAC 190/6 OF
Risque d'endommagement!
Risque d'endommagement!
Risque d'endommagement!
Risque d'endommagement!
Risque d'endommagement!
Risque d'endommagement!
Risque d'endommagement!
Risque d'endommagement!
P = 1,1 kW; L/∅ = cm
Notified Body: 0477 Eurofins Modulo Uno S.p.A.
□2012/46/EU
Emission No.:
Standard references: EN 1012-1; EN 60204-1; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3
Panoramica prodotto ....4
Dotazione/parti dell'apparecchio....60
Codici QR 61
Informazioni generali 62
Leggere e conservare le istruzioni per l'uso....62
Descrizione pittogrammi....62
Sicurezza 64
Utilizzo conforme all'uso previsto 64
Rischi residui....64
Avvertenze di sicurezza fondamentali....65
Indicazioni di sicurezza durante la verniciatura a spruzzo ......68
Avvertenze di sicurezza per il compressore 69
Controllo del compressore e della dotazione....73
Utilizzo 74
Posizionamento e collegamento del compressore....74
Eliminare la condensa 76
Pulizia 76
Conservazione e trasporto 78
Ricerca anomalie e manutenzione 79
Possibili cause di errore....79
Controllare le spazzole di carbone....80
Sostituire il cavo di collegamento....80
Ordinazione di pezzi di ricambio.... 81
Dati tecnici 82
Smaltimento 83
Smaltimento dell'imballaggio....83
Smaltimento del compressore 83
Dichiarazione di conformità....84

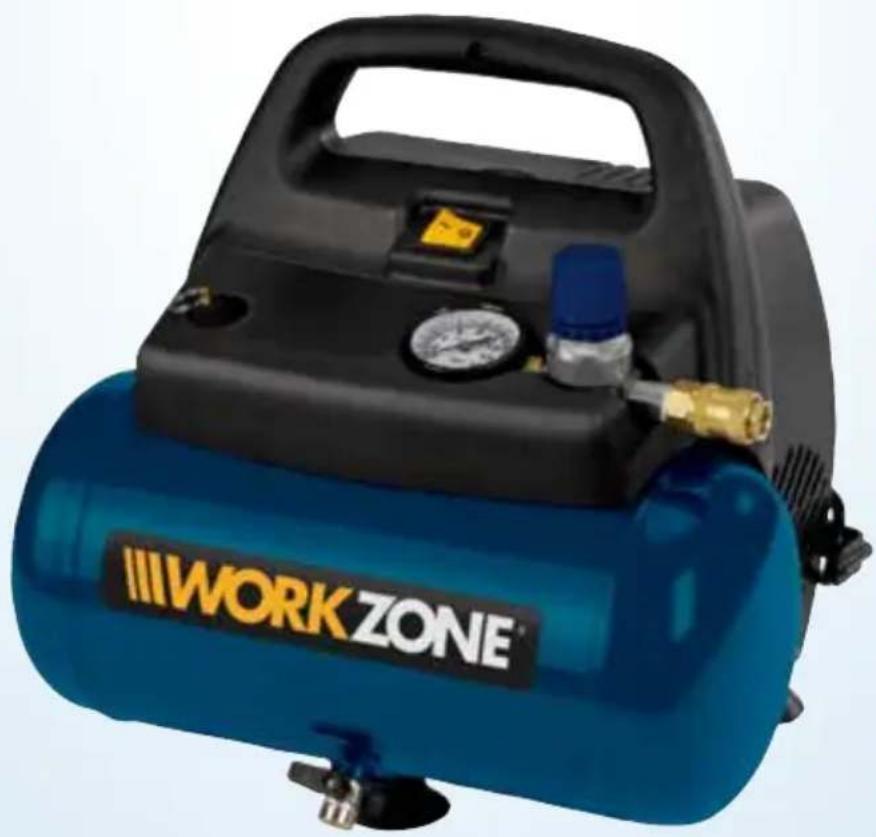

Dotazione/parti dell'apparecchio
1 Interruttore di accensione/spegnimento (pulsante)
2 Manometro
3 Avvolgicavo
4 Carter di protezione
5 Regolatore di pressione
6 Accoppiamento rapido
7 Serbatoio a pressione
8 Piedino in gomma, 3×
9 Rubinetto di scarico per la condensa
10 Valvola di sicurezza
11 Impugnatura di trasporto
Arrivare all'obiettivo in modo veloce e semplice grazie ai codici QR
Non importa se siete alla ricerca di informazioni relative a prodotti, pezzi di ricambio o accessori, se cercate garanzie dei produttori o centri di assistenza o se desiderate vedere comodamente un video-tutorial – grazie ai nostri codici QR riuscirete ad arrivare in modo semplicissimo al vostro obiettivo.
Cosa sono i codici QR?
I codici QR (QR = Quick Response) sono codici grafici acquisibili mediante la fotocamera di uno smartphone e che contengono per esempio un link ad un sito internet o dati di contatto.
Il vostro vantaggio: non si necessita più di dover digitare faticosamente indirizzi internet o dati di contatto!
Ecco come si fa
Per poter acquisire il codice QR si necessita semplicemente di uno smartphone, aver installato un software che legga i codici QR e di un collegamento internet.
Software che leggono i codici QR sono disponibili nello App Store del vostro smartphone e in genere sono gratuiti.
Provate ora
Basta acquisire con il vostro smartphone il seguente codice QR per ottenere ulteriori informazioni relative al vostro prodotto ALDI.
Il portale di assistenza ALDI
Tutte le suddette informazioni sono disponibili anche in internet nel portale di assistenza ALDI all'indirizzo www.aldi-service.ch.
Eseguendo il lettore di codici QR potrebbero generarsi costi a seconda della tariffa scelta con il vostro operatore mobile a seguito del collegamento ad internet.
Informazioni generali
Leggere e conservare le istruzioni per l'uso
Le presenti istruzioni per l'uso sono parte integrante del compressore WZAC 190/6 OF (di seguito denominato semplicemente "compressore"). Esse contengono informazioni importanti relative alla sicurezza, all'utilizzo e alla cura.
Prima di mettere in funzione il compressore, leggere attentamente le istruzioni per l'uso. Fare particolare attenzione alle avvertenze di sicurezza e agli avvertimenti. Il mancato rispetto delle indicazioni nelle presenti istruzioni per l'uso può provocare lesioni gravi o danni al compressore.
Durante l'utilizzo del presente prodotto rispettare le normative locali o nazionali. Conservare le presenti istruzioni per l'uso in un luogo sicuro per consultazione futura. In caso di cessione del compressore a terzi, consegnare anche le istruzioni per l'uso.
Le presenti istruzioni per l'uso possono essere scaricate come file PDF dal sito www.isc-gmbh.info.
Descrizione pittogrammi
Nelle istruzioni per l'uso, sul compressore o sull'imballaggio sono riportati i seguenti simboli e le seguenti parole d'avvertimento.
AVVERTIMENTO!
Indica una situazione rischiosa che, se non evitata, può avere come conseguenza la morte o lesioni gravi.
AVVISO!
Avvisa da possibili danni a cose.
Questo simbolo fornisce informazioni utili sull'utilizzo.
Dichiarazione di conformità (vedi capitolo “Dichiarazione di conformità”): I prodotti identificati con questo simbolo soddisfano tutte le norme comunitarie applicabili nello Spazio economico europeo.
Avvertimento: Il compressore può avviarsi senza preavviso.
Prima della messa in funzione, leggere le istruzioni per l'uso e osservare le avvertenze e le note relative alla sicurezza.
Indossare protezione per l'udito.
Segnalazione di tensione elettrica.
Segnalazione di parti calde. Le superfici del compressore possono surriscaldarsi durante il funzionamento.
Il livello di potenza sonora garantito L_WA è di 97 dB.
Questo compressore ha una tensione di alimentazione di 220–240 V \~, 50 Hz.
La potenza assorbita del compressore è di 1,1 kW (Modalità di funzionamento: S3 25% 10 min).
Il numero di giri della pompa del compressore è di 3550 min-1.
Il volume del serbatoio a pressione è di 6 litri.
La capacità di aspirazione teorica del compressore è di 160 l/min.
La massima pressione di esercizio è di 8 bar.
Sicurezza
Utilizzo conforme all'uso previsto
Il compressore è adatto esclusivamente all'utente privato come hobby o per attività fai da te per la produzione di aria compressa per utensili pneumatici.
Tutte le altre applicazioni sono espressamente escluse e devono essere considerate come non conformi.
Il produttore o rivenditore non si assume nessuna responsabilità per lesioni, perdite o danni dovuti all'uso non conforme allo scopo previsto o all'uso scorretto. Possibili esempi di uso improprio o non corretto includono i seguenti:
- utilizzo del compressore per finalità diverse da quelle per cui è previsto;
- l'inosservanza delle note relative alla sicurezza e delle avvertenze, nonché delle istruzioni di montaggio, funzionamento, manutenzione e pulizia contenute nelle presenti istruzioni per l'uso;
- l'inosservanza di una qualsiasi delle disposizioni per l'utilizzo del compressore specifiche e/o generali in termini di prevenzione degli infortuni, salute o sicurezza tecnica;
- l'utilizzo di accessori e pezzi di ricambio che non sono destinati al compressore;
- modifiche al compressore;
- riparazione del compressore da parte di persone diverse dal produttore o un professionista;
- utilizzo commerciale, artigianale o industriale del compressore;
- utilizzo o manutenzione del compressore da parte di persone che non hanno familiarità con l'uso del compressore e/o non comprendono i rischi connessi.
Rischi residui
Nonostante un utilizzo conforme alla sua destinazione d'uso, non è possibile escludere completamente i rischi residui.
A causa della natura del compressore, possono verificarsi i seguenti pericoli:
- danni all'udito se non si utilizza la protezione acustica necessaria.
Avvertenze di sicurezza fondamentali
AVVERTENZA! Durante l'utilizzo del presente compressore, si devono rispettare le seguenti avvertenze di sicurezza fondamentali per prevenire scosse elettriche, pericoli di lesioni e d'incendio.
Leggere tutte le istruzioni prima di utilizzare questo compressore e conservare con cura le indicazioni di sicurezza.
1. Tenere in ordine la propria zona di lavoro.
- Disordine nella zona di lavoro può provocare incidenti.
2. Tenere in considerazione le condizioni ambientali.
• Non esporre il compressore alla pioggia.
- Non utilizzare il compressore in ambienti umidi o bagnati.
- Assicurare sempre una buona illuminazione della zona di lavoro.
- Non utilizzare il compressore ove sussiste pericolo d'incendio o di esplosione.
3. Proteggersi dalle scosse elettriche.
- Evitare il contatto del corpo con le parti collegate a terra (per esempio tubi, radiatori, piastre elettriche, refrigeratori).
4. Tenere lontano altre persone.
- Evitare che altre persone, e in particolare i bambini, tocchino il compressore o il cavo. Tenerli lontano dalla zona di lavoro.
5. Mantenere il compressore al sicuro.
- Conservare il compressore inutilizzato in un luogo asciutto, chiuso a chiave e fuori dalla portata dei bambini.
6. Non sovraccaricare il compressore.
- Attenersi alla fascia di potenza indicata in modo da lavorare meglio e in modo più sicuro.
7. Indossare indumenti di lavoro adatti.
- Non indossare indumenti ampi o gioielli: potrebbero restare impigliati in parti in movimento.
- Si raccomanda di indossare scarpe chiuse mentre si lavora all'aperto.
- In caso di capelli lunghi, indossare una rete per capelli.
8. Indossare un dispositivo di protezione individuale.
- Indossare degli occhiali di sicurezza.
- Durante lavori che producono polvere, indossare una maschera protettiva da polvere.
9. Non utilizzare il cavo per scopi diversi da quelli cui è destinato.
- Non utilizzare il cavo per staccare la spina dalla presa di corrente. Proteggere il cavo da calore, olio e spigoli vivi.
10. Trattare il compressore con cura.
- Mantenere pulito il compressore per poter lavorare bene e in modo sicuro.
- Seguire le istruzioni per la manutenzione.
- Controllare a intervalli regolari il cavo di collegamento e la spina del compressore; in caso di danneggiamenti, farli sostituire da persone qualificate.
- Controllare periodicamente i cavi di prolunga e sostituirli se danneggiati.
- Tenere le impugnature asciutte, pulite e prive di olio e grasso.
11. Sfilare la spina.
- In caso di non utilizzo del compressore, prima della manutenzione e in caso di sostituzione degli utensili.
12. Evitare un'accensione accidentale.
- Prima di inserire la spina nella presa di corrente, assicurarsi che l'interruttore di accensione/spegnimento sia in posizione "0" (compressore spento).
13. Utilizzare cavi di prolunga omologati per l'impiego all'aperto.
- All'aperto utilizzare solo cavi di prolunga certificate e contrassegnate.
14. Fare attenzione.
- Fare attenzione alle proprie azioni. Lavorare con buon senso. Non utilizzare il compressore se si è distratti, stanchi o sotto l'effetto di droghe, alcol o medicinali.
15. Controllare che il compressore non sia danneggiato.
- Prima di un ulteriore utilizzo del compressore bisogna controllare che i dispositivi di protezione o pezzi leggermente danneggiati funzionino adeguatamente e senza intralcio.
- Verificare che tutti i pezzi mobili funzionino adeguatamente, non siano inceppati o che non vi siano pezzi danneggiati. Tutti i pezzi devono essere correttamente montati e rispettare tutte le condizioni per garantire il corretto funzionamento del compressore.
- Dispositivi di protezione e pezzi danneggiati vanno fatti riparare o sostituire adeguatamente da un centro di assistenza riconosciuto se non altrimenti indicato nelle istruzioni d'uso.
- Interruttori difettosi devono essere sostituiti presso un centro di Assistenza Post-Vendita.
- Non utilizzare compressori il cui interruttore di accensione/spegnimento non funziona.
16. AVVERTENZA!
- Per la propria sicurezza, utilizzare solo gli accessori e gli apparecchi specificati nelle istruzioni per l'uso o consigliati o indicati dal produttore. L'uso di altri utensili a innesto o accessori, come specificato nelle istruzioni per l'uso o indicati nel catalogo, può provocare lesioni all'utente.
17. Far eseguire le riparazioni del proprio compressore da personale qualificato.
- Il presente compressore rispetta le norme relative alla sicurezza. Le riparazioni devono essere effettuate solo da persone qualificate con utilizzo di pezzi di ricambio originali; in caso contrario possono verificarsi incidenti per l'utilizzatore.
18. Protezione da emissioni acustiche.
- Indossare una protezione per l'udito durante l'uso del compressore.
19. Sostituzione del cavo di collegamento.
- Se il cavo di collegamento alla rete elettrica è deteriorato, dovrà essere sostituito dal produttore o da una persona qualificata, in modo da evitare pericoli.
Indicazioni di sicurezza durante la verniciatura a spruzzo
- Non lavorare con vernici o solventi con un punto di infiammabilità inferiore a 55 °C.
• Non riscaldare vernici e solventi. - Se vengono usati liquidi nocivi è necessaria un'apparecchiatura filtrante di protezione (maschera). Rispettare anche le informazioni sulle misure di protezione dei produttori di tali sostanze.
- Osservare le etichette apposte sull'imballaggio esterno delle specifiche dei materiali e l'etichettatura delle sostanze pericolose. Potrebbe essere necessario adottare misure di protezione supplementari, in particolare indossare indumenti e maschere adatte.
- I vapori di vernici sono facilmente infiammabili. Pertanto è vietato fumare durante la verniciatura e nell'area di lavoro.
- Caminetti, fiamme libere o macchine che producono scintille non devono essere presenti o azionate.
- Non tenere cibo e bevande e non mangiare nell'area di lavoro.
- I vapori di vernici sono dannosi. Evitare di inalare i vapori di vernici.
- L'area di lavoro deve essere superiore a 30 m³ e deve fornire un sufficiente ricambio d'aria durante la spruzzatura e assicurare l'asciugatura.
• Non spruzzare in direzione contraria al vento. - Durante la spruzzatura di sostanze infiammabili o pericolose rispettare le disposizioni delle autorità locali.
- Lavorare in collegamento a un tubo flessibile a pressione in PVC senza supporti quali acquaragia, alcool butilico e cloruro di metilene. Questo supporto distrugge il tubo flessibile a pressione.
Avvertenze di sicurezza per il compressore
AVVERTENZA! Per la propria sicurezza, mettere in funzione il compressore solo dopo aver letto le avvertenze di sicurezza.
AVVERTIMENTO!
Pericolo d'esplosione!
Se si utilizza il compressore in un luogo inadatto, scarsamente ventilato, con una temperatura ambientale non idonea o in una stanza in cui sono presenti polveri, acidi, vapori o gas infiammabili, sussiste il rischio di esplosione.
- Non utilizzare o conservare il compressore in ambienti in cui sono presenti polveri, acidi, vapori o gas infiammabili. Sussiste il pericolo di esplosione.
- Tenere le sostanze facilmente infiammabili lontano dal compressore.
- Azionare il compressore soltanto a una temperatura ambiente di almeno +5 °C e un massimo di +40 °C. A temperature inferiori a +5 °C, l'avviamento del motore è rallentato.
- Assicurarsi che la temperatura dell'area di lavoro in ambiente chiuso non superi +25 °C per garantire un corretto funziona- mento del compressore a pieno carico continuativo.
- Utilizzare il compressore solo in aree ben ventilate.
- Non spruzzare acqua o liquidi infiammabili sul compressore.
AVVERTIMENTO!
Pericolo di scosse elettriche!
La scorretta installazione elettrica o l'eccessiva tensione di rete possono provocare scosse.
- Collegare il compressore solo se la tensione di rete della presa di corrente corrisponde alla tensione di esercizio riportata sulla
targhetta.
- Collegare il compressore solo a una presa di corrente ben accessibile in modo tale che, in caso di malfunzionamento, sia possibile staccarlo velocemente dalla rete elettrica.
- Posare il cavo di alimentazione in modo tale che non vi si possa inciampare.
- Non piegare il cavo di alimentazione e non farlo passare su spigoli vivi.
- Non servirsi mai del cavo di alimentazione per reggere l'apparecchio.
- Non toccare mai la spina con le mani umide.
- Mai tirare la spina dalla presa afferrando il cavo di alimentazione, bensì afferrare sempre la spina.
- Staccare sempre la spina dalla presa di corrente:
- se si verifica un guasto;
- prima di spostare il compressore;
- prima di eseguire lavori di pulizia o manutenzione;
- se non si utilizza il compressore.
- Non utilizzare il compressore se il cavo di alimentazione o la spina sono danneggiati.
- Se il cavo di alimentazione del compressore fosse deteriorato, dovrà essere sostituito dal produttore o dalla sua Assistenza Post-Vendita, oppure da una persona parimenti qualificata, in modo da evitare pericoli.
- Se si lavora all'aperto, collegare il compressore tramite un interruttore di corrente di guasto (FI) con soglia di intervento pari a max 30 mA.
- Non utilizzare il compressore in presenza di umidità o in ambienti umidi.
- All'aperto, utilizzare solo cavi di prolunga omologati per l'im-
piego all'esterno.
Durante il funzionamento e quando non è stato scaricato, il serbatoio a pressione del compressore si trova in pressione. Se il compressore subisce danni, i collegamenti si allentano o si utilizzano tubi non idonei o danneggiati, può fuoriuscire pressione. Sussiste il pericolo di lesioni.
- Non utilizzare il compressore se il serbatoio a pressione presenta difetti, poiché ciò rappresenta un pericolo per l'utilizzatore e terzi.
- Controllare il serbatoio a pressione prima di ogni operazione per verificare l'assenza di ruggine e danni. Il compressore non deve funzionare con un serbatoio a pressione danneggiato o arrugginito. Se si rilevano danneggiamenti, rivolgersi alla nostra Assistenza Post-Vendita, all'indirizzo indicato nella scheda di garanzia.
- Non eseguire mai riparazioni sul serbatoio a pressione e non deformarlo mai. In caso di utilizzo improprio, sussiste pericolo di lesioni.
- Non utilizzare in nessun caso il compressore se presenta danni o se è deformato.
- Non allentare nessuna connessione, mentre il serbatoio a pressione è pressurizzato.
- Assicurarsi che il serbatoio a pressione sia stato sfiatato prima di allentare i collegamenti o collegare e scollegare utensili pneumatici.
- Assicurarsi di utilizzare esclusivamente tubi pneumatici idonei alla pressione massima del compressore.
- Non tentare di riparare i tubi danneggiati, bensì sostituirli.
AVVERTIMENTO!
Pericolo di scottature!
Il compressore e i suoi tubi possono riscaldarsi durante il funzionamento. In caso di contatto, sussiste il pericolo di ustioni.
- Per evitare ustioni, non toccare né il compressore né i tubi durante il funzionamento.
- Prestare attenzione durante l'utilizzo.
AVVERTIMENTO!
Pericolo di lesioni!
Il getto d'aria compressa prodotta con il compressore ha una pressione elevata. Un utilizzo improprio del compressore o del getto d'aria compressa può comportare il rischio di lesioni!
- Non dirigere il getto d'aria compressa o gli utensili pneumatici collegati al compressore su persone o animali.
- Non utilizzare il getto d'aria compressa per pulire gli indumenti indossati.
- Non inserire parti del corpo o oggetti nelle prese d'aria del compressore.
- Tenere i bambini e gli animali lontano dall'area di utilizzo del compressore.
- Durante l'allentamento del raccordo del tubo, tenere fermo il giunto del tubo con la mano per evitare lesioni dovute all'effetto frusta del tubo dell'aria compressa.
AVVISO!
Pericolo di danneggiamento!
L'uso improprio del compressore può danneggiarlo.
- Non inserire oggetti nel compressore.
- Trasportare il compressore solo sollevandolo mediante l'apposita maniglia per il trasporto.
Controllo del compressore e della dotazione
AVVERTIMENTO!
Pericolo di ingestione e di soffocamento!
Non lasciare che i bambini giochino con sacchetti di plastica, pelli- cole e piccole parti. Sussiste il pericolo di ingoiare e soffocare.
- Tenere i bambini lontani dal compressore, dal materiale di imballaggio e dalle piccole parti.
- Il compressore non è un giocattolo per bambini.
AVVISO!
Pericolo di danneggiamento!
Se si apre incautamente l'imballaggio con un coltello affilato o altri oggetti appuntiti, si potrebbe danneggiare il compressore.
- Prestare attenzione durante l'apertura dell'imballaggio.
- Estrarre il compressore dall'imballaggio.
- Rimuovere il materiale d'imballo.
- Controllare se la fornitura è completa (vedi Fig. A).
- Controllare che il compressore o le singole parti non presentino danneggiamenti. Nel caso il compressore fosse danneggiato, non utilizzarlo. Rivolgersi al produttore attraverso l'indirizzo del servizio assistenza clienti indicato nella scheda di garanzia.
- Conservare l'imballaggio, se possibile fino alla fine del periodo di garanzia.
Utilizzo
Posizionamento e collegamento del compressore
AVVISO!
Pericolo di danneggiamento!
Se si aziona il compressore con cavi lunghi, prolunghe o avvolgi-cavo, questi possono causare una caduta di tensione e impedire l'avviamento del motore.
- Se possibile, non utilizzare cavi lunghi, prolunghe o avvolgicavo.
AVVISO!
Pericolo di danneggiamento!
Se si inserisce il compressore in un luogo non adatto, è possibile danneggiarlo.
- Collocare il compressore su un piano di lavoro facilmente accessibile, orizzontale, asciutto e sufficientemente stabile. Non collocare il compressore sul bordo o spigolo di una superficie.
- Per evitare l'accumulo di calore, non collocare il compressore nelle dirette vicinanze di una parete o simili. Prestare attenzione a che le fessure d'aerazione rimangano libere.
- Posizionare il compressore durante il funzionamento sempre sui piedini in gomma.
- Non collocare mai il compressore sopra o vicino a superfici calde.
- Posizionare il compressore in un luogo con aria secca e pulita. Non utilizzarlo in camere umide e aree in cui occorre spruzzare acqua o sotto la pioggia.
AVVISO!
Pericolo di danneggiamento!
Se si collega il compressore a una temperatura ambiente inferiore a +5 °C, il motore si avvia molto lentamente e può essere danneggiato.
- Collegare il compressore soltanto a una temperatura ambiente di almeno +5 °C.
Il pressostato è impostato di fabbrica. Il compressore si attiva quando la pressione nel serbatoio a pressione 7 scende sotto i 6 bar. A una pressione di circa 8 bar, il compressore si spegne di nuovo. Quando la pressione nel serbatoio a pressione aumenta in modo incontrollato, si apre automaticamente la valvola di sicurezza 10.
- Posizionare il compressore con i piedini in gomma su una superficie stabile 8.
- Assicurarsi che l'interruttore di accensione/spegnimento 1 sia in posizione "0" (compressore spento) (vedi Fig. A).
- Assicurarsi che il rubinetto di scarico per la condensa 9 sia chiuso.
- Collegare un utensile pneumatico all'accoppiamento rapido 6 in modo che si innesti con uno scatto udibile.
- Svolgere il cavo di alimentazione dall'avvolgicavo 3.
- Collegare la spina a una presa di corrente installata correttamente.
- Spostare l'interruttore di accensione/spegnimento nella posizione "I". Il compressore è ora acceso e si avvia.
- Per aumentare la pressione ruotare il regolatore di pressione 5 in senso orario. Per ridurre la pressione, ruotare il regolatore di pressione in senso antiorario.
- Sul manometro 2 è possibile leggere la pressione impostata.
- Per spegnere il compressore, portare l'interruttore di accensione/spegnimento in posizione "O".
- Se non si desidera più utilizzare il compressore, staccare la spina dalla presa di corrente.
- Sfiatare il compressore tramite gli utensili pneumatici collegati.
- Rimuovere gli utensili pneumatici dal compressore, spingendo leggermente indietro l'accoppiamento rapido.
- Pulire il compressore come descritto nel capitolo "Pulizia".
Eliminare la condensa
Per consentire una maggiore durata di vita del serbatoio a pressione, dopo ogni utilizzo scaricare la condensa.
- Prima di scaricare la condensa, portare l'interruttore di accensione/spegnimento in posizione "0" ed estrarre la spina dalla presa di corrente (vedi Fig. A).
- Attendere che il compressore si raffreddi completamente.
- Assicurarsi che il rubinetto di scarico per la condensa 9 sia chiuso.
- Scollegare gli utensili pneumatici connessi prima di pulire il compressore.
- Aprire quindi il rubinetto di scarico per la condensa.
- Inclinare il compressore in modo che il rubinetto di scarico per la condensa si trovi nel punto più basso del serbatoio a pressione 7.
- Lasciare defluire completamente la condensa.
- Chiudere il rubinetto di scarico per la condensa.
Pulizia
AVVERTIMENTO!
Pericolo d'esplosione!
Il serbatoio a pressione o gli utensili collegati possono essere sotto pressione.
- Lasciar spegnere completamente il serbatoio a pressione prima di ogni lavoro di pulizia e manutenzione.
- Eseguire con regolarità la manutenzione e far eseguire immediatamente gli interventi di mantenimento e riparazione.
AVVERTIMENTO!
Pericolo di scosse elettriche!
Infiltrazioni di acqua o altri liquidi all'interno dell'apparecchio possono causare un corto circuito. Sussiste il pericolo di scosse elettriche.
- Prima di eseguire la pulizia, staccare la spina dalla presa di corrente.
- Non immergere il compressore in acqua o altri liquidi.
- Non utilizzare mai un'idropulitrice per la pulizia del compressore.
- Assicurarsi che acqua o altri liquidi non possano penetrare all'interno del dispositivo.
- Staccare il tubo flessibile e l'utensile di spruzzatura dal compressore prima della pulizia.
AVVERTIMENTO!
Pericolo di scottature!
Il compressore si scalda durante il funzionamento. In caso di contatto, sussiste il pericolo di ustioni.
- Prima della pulizia, attendere che il compressore si raffreddi completamente.
AVVISO!
Pericolo di danneggiamento!
Se si pulisce il compressore con detergenti non adatti lo si può dan- neggiare.
- Non pulire mai il compressore con acqua, solventi o simili.
- Non utilizzare detergenti aggressivi o utensili per pulizia taglienti o metallici quali coltelli, raschietti rigidi e simili. Essi potrebbero danneggiare le superfici.
AVVISO!
Pericolo di danneggiamento!
Se non si eseguono regolarmente e correttamente gli interventi di pulizia e manutenzione, il compressore può danneggiarsi.
- Tenere tutti i dispositivi di sicurezza, le prese d'aria e l'alloggiamento del motore, per quanto possibile, puliti da polvere e sporco.
- Pulire il compressore dopo ogni uso.
Si consiglia per far sfiatare il compressore attraverso gli utensili collegati.
- Prima di iniziare la pulizia, portare l'interruttore di accensione/spegnimento 1 in posizione "0" ed estrarre la spina dalla presa di corrente (vedi Fig. A).
- Attendere che il compressore si raffreddi completamente.
- Sfiatare il compressore tramite gli utensili pneumatici collegati.
- Scollegare gli utensili pneumatici connessi prima di pulire il compressore.
- Rimuovere la condensa come descritto nel capitolo “Eliminare la condensa”.
- Asciugare il compressore con un panno pulito o pulire il compressore con aria compressa a bassa pressione in modo da rimuovere polvere e sporco.
- Pulire il compressore e il carter di protezione 4 con un panno umido e un po' di sapone delicato. Assicurarsi che l'acqua non penetri all'interno dell'apparecchio.
- Lasciar quindi asciugare completamente tutte le parti.
Conservazione e trasporto
AVVISO!
Pericolo di danneggiamento!
L'immagazzinamento scorretto o improprio del compressore può danneggiarlo o consentire che sia messo in funzione da persone non autorizzate.
- Prima di riporre via il compressore, staccare sempre la spina dalla presa di corrente.
- Conservare il compressore e tutti gli utensili a pressione collegati solo dopo aver eseguito lo sfiato.
- Conservare il compressore solo in ambienti asciutti.
- Conservare il compressore sempre in verticale e non inclinarlo.
-
Conservare il compressore in modo che non possa essere utilizzato da persone non autorizzate.
-
Staccare la spina dalla presa di corrente.
-
Attendere che il compressore si raffreddi completamente.
-
Sfiatare e pulire il compressore come descritto nel capitolo "Pulizia".
- Rimuovere la condensa come descritto nel capitolo “Eliminare la condensa”.
- Conservare il compressore su una superficie piana e asciutta in un luogo asciutto.
- Per trasportarlo, utilizzare l'impugnatura di trasporto 11.
- Assicurarsi che il compressore non possa muoversi durante il trasporto in un veicolo.
Ricerca anomalie e manutenzione
Possibili cause di errore
| Problema Causa | Rimedio | |
| Il compressore non funziona. | Non è presente ten-sione di rete. | Controllare il cavo, la spina e la presa di corrente. |
| La tensione di rete è troppo bassa. | Evitare cavo di prolunga troppo lunghe. Utilizzare cavi di prolunga con una sezione sufficiente. | |
| La temperatura esterna è troppo bassa. | Far funzionare il compressore a temperatu-re esterne non inferiori a 5 °C. | |
| Il motore si è surriscaldato. | Lasciar raffreddare il motore, elimi-nare eventualmente la causa del surriscaldamento. | |
| Il compressore è in funzione, ma non accumula pressione. | La valvola di non ritorno perde. | Sostituire la valvola di non ritorno. |
| Le guarnizioni sono danneggiate. | 1. Controllare le guarnizioni.2. Far sostituire le guarnizioni danneggia-te da un'officina specializzata.3. Chiudere il rubinetto di scarico per la condensa.4. Serrare la vite a mano.5. Controllare la guarnizione sulla vite e sostituirla, se necessario. | |
| Il rubinetto di scari-co per la condensa non è chiuso o perde. | Assicurarsi che il rubinetto di scarico per la condensa sia chiuso. | |
| Il compressore è in funzione, la pressione è indicata sul manometro, ma gli utensili non si mettono in funzione. | I collegamenti dei tubi flessibili non sono a tenuta. | Controllare il tubo flessibile a pressione e gli utensili e sostituirli se necessario. |
| L'accoppiamento rapido perde. | Controllare l'accoppiamento rapido e sostituirlo se necessario. | |
| Sul regolatore di pressione è impostata una pressione insufficiente. | Ruotare il regolatore di pressione. |
Controllare le spazzole di carbone
AVVERTIMENTO!
Pericolo di lesioni!
In caso di manutenzione impropria delle spazzole di carbone, sussiste pericolo di lesioni.
- Le spazzole di carbone devono essere controllate e sostituite solo da parte di persone qualificate.
Se durante il funzionamento del compressore si formano eccessive scintille, si devono controllare ed eventualmente sostituire le spazzole di carbone. Far eseguire questa operazione esclusivamente da elettricisti qualificati.
Sostituire il cavo di collegamento
AVVERTIMENTO!
Pericolo di scosse elettriche!
In caso di manutenzione impropria, sussiste pericolo di lesioni.
- Il cavo di collegamento dovrà essere sostituito esclusivamente dal produttore o dalla sua assistenza post-vendita, oppure da una persona parimenti qualificata per evitare pericoli.
- Se il cavo di alimentazione del compressore è danneggiato, farlo sostituire da una persona qualificata prima di utilizzare nuovamente il compressore.
Ordinazione di pezzi di ricambio
Se occorrono parti di ricambio, rivolgersi al produttore attraverso l'indirizzo del servizio assistenza clienti indicato nella scheda di garanzia. Per ordinare i pezzi di ricambio, si devono fornire le seguenti informazioni:
- Tipo: WZAC 190/6 OF
- Numero articolo (EINHELL): 40.204.93
- Numero id.: 11028
- Numero del pezzo di ricambio corrispondente al pezzo richiesto
Prezzi aggiornati e informazioni sono disponibili sul sito www.isc-gmbh.info.
Lista pezzi di ricambio
| Pos. Descrizione Numero del pezzo | di ricambio | |
| 01 Piedino d’appoggio 402049201001 | ||
| 02 Accoppiamento rapido 402049201002 | ||
| 03 Interruttore di accensione/spegnimento 402049201003 | ||
| 04 Valvola di sicurezza 402049201004 | ||
| 05 Rubinetto di scarico per la condensa 402049201005 | ||
| 06 Cinghie 402049201006 | ||
| senza Fig. Pistola di soffiaggio 402049201802 | ||
| senza Fig. Tubo spiralato 402049201803 | ||
Dati tecnici
Modello: WZAC 190/6 OF
Potenza: 1,1 kW
Modalità di funzionamento: S3 25 %
Tensione/frequenza nominale: 220–240 V\~, 50 Hz
Numero di giri pompa: 3550 min
Pressione d'esercizio: max. 8 bar
Aspirazione teorica: ca. 160 l/min
Volume del serbatoio a pressione: 6 l
Livello di potenza sonora L_WA : 97 dB(A)
Incertezza K_WA : 2 dB(A)
Livello di pressione sonora: L_pA : 75 dB(A)
Incertezza K_pA : 2 dB(A)
Grado di protezione: IP20
Peso dell'apparecchio: ca. 9 kg
Numero articolo: 83536
S3 25 %: Funzionamento intermittente, senza accensione, senza freno (tempo di funzionamento 10 min). Per un funzionamento intermittente, la durata di funzionamento percentuale (25 %) è sempre indicata in modo che nelle pause dal funzionamento si possa raffreddare la sovratemperatura per raffreddamento convettivo. Il funzionamento intermittente si compone di tempo di accensione e pause di raffreddamento, definito tempo di funzionamento.
Il periodo di osservazione è di 10 minuti. Durata di funzionamento al 25 % significa che l'utensile elettrico può essere azionato per 2,5 minuti alla potenza nominale, a cui segue una fase di raffreddamento di 7,5 minuti.
I valori di emissione sonora sono stati determinati secondo la norma EN ISO 3744.
Smaltimento
Smaltimento dell'imballaggio
Smaltire l'imballaggio differenziandolo. Gettare il cartone e la scatola nella raccolta di carta straccia, la pellicola nella raccolta dei materiali riciclabili.
Smaltimento del compressore
- Smaltire il compressore secondo le normative vigenti nel proprio Paese.
Non smaltire gli apparecchi dismessi nei rifiuti domestici!
Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti domestici in conformità alla direttiva sui rifiuti di apparecchiature elettriche ed elettroniche (2012/19/UE) e alle leggi nazionali. Il prodotto deve essere consegnato a un punto di raccolta. Per esempio, questo può essere restituito all'acquisto di un nuovo prodotto simile o consegnato a un centro di raccolta autorizzato per il riciclaggio di apparecchiature elettriche ed elettroniche. Un uso improprio dei rifiuti può avere effetti negativi sull'ambiente e sulla salute umana, a causa delle sostanze potenzialmente pericolose che sono spesso contenute nelle apparecchiature elettriche ed elettroniche. Il corretto smaltimento di questo prodotto contribuirà a un utilizzo efficace delle risorse naturali. Per informazioni sulla raccolta e sul riciclaggio, contattare l'ufficio comunale, il responsabile dei rifiuti, un ente autorizzato per lo smaltimento di apparecchiature elettriche ed elettroniche o l'impianto di smaltimento rifiuti.
Dichiarazione di conformità
P = 1,1 kW; L/∅ = cm
Notified Body: 0477 Eurofins Modulo Uno S.p.A.
□2012/46/EU
Emission No.:
Standard references: EN 1012-1; EN 60204-1; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3
