Tipo di prodotto	Compressore a pistone
Marca	Workzone
Modello	WZAC 24250
Alimentazione	230 V, 50 Hz
Potenza motore	1,5 kW
Regime di servizio	S3 25% (2,5 min di funzionamento, 7,5 min di pausa)
Velocità a vuoto	4000 giri/min
Pressione massima	10 bar
Volume del serbatoio	50 L
Portata d'aspirazione teorica	240 L/min
Peso	23,8 kg
Livello di pressione acustica (LpA)	83 dB(A)
Livello di potenza acustica garantito (LwA)	97 dB(A)
Grado di protezione	IP20
Tipo di protezione	Valvola di sicurezza, pressostato, sicurezza antisovraccarico
Intervallo di temperatura di funzionamento	da 5 °C a 40 °C
Umidità dell'aria max.	50 % a 40 °C
Altitudine massima	1000 m
Manutenzione	Scarico dell'acqua di condensa dopo ogni utilizzo, pulizia regolare
Accessori forniti	Manometro, regolatore di pressione, attacco rapido, valvola di sicurezza, supporto per accessori, ruote (2x), silent-block (2x), piedini di appoggio (2x)
Garanzia del produttore	36 mesi

Domande frequenti - WZAC 24250 Workzone

Come avviare il compressore WZAC 24250?

Assicurarsi che l'interruttore sia su 0, inserire la spina in una presa di corrente, quindi portare l'interruttore su I. Il compressore si avvia automaticamente.

Perché il compressore non si avvia?

Controllare la tensione di rete, il cavo di alimentazione, la spina e la presa di corrente. Se la temperatura ambiente è inferiore a 5 °C, il motore potrebbe avere difficoltà ad avviarsi. La sicurezza antisovraccarico potrebbe essersi attivata: lasciare raffreddare.

Come regolare la pressione di uscita?

Ruotare il regolatore di pressione (3) in senso orario per aumentare la pressione, in senso antiorario per diminuirla. La pressione impostata viene visualizzata sul manometro (1).

Qual è la pressione massima del serbatoio?

La pressione massima è di 10 bar. Il pressostato arresta il compressore a 10 bar e lo riavvia a 8 bar. La valvola di sicurezza si apre automaticamente in caso di sovrappressione.

Come scaricare l'acqua di condensa?

Portare l'interruttore su 0, scollegare, lasciare raffreddare, spurgare l'aria tramite un utensile collegato, quindi aprire la valvola di scarico (9) ruotando il rubinetto verso il basso. Inclinare il compressore per svuotare completamente, quindi richiudere.

Quale manutenzione regolare bisogna eseguire?

Scaricare l'acqua di condensa dopo ogni utilizzo, pulire le fessure di aerazione e l'alloggiamento con un panno umido, controllare lo stato dei tubi flessibili e delle guarnizioni, e ispezionare il serbatoio per rilevare eventuale corrosione.

Posso usare una prolunga elettrica?

L'uso di prolunghe può causare una caduta di tensione e impedire l'avviamento. Se necessario, utilizzare una prolunga di sezione sufficiente e il più corta possibile. Evitare i tamburi per cavi.

Come trasportare il compressore in sicurezza?

Spegnerlo, scollegare, lasciare raffreddare, spurgare l'aria, utilizzare la maniglia di trasporto (2) e mantenerlo in posizione verticale. In un veicolo, assicurarlo con una cinghia.

Cosa fare se la valvola di sicurezza si attiva?

La valvola di sicurezza (5) si apre automaticamente se la pressione supera il limite massimo. Se si attiva in modo anomalo, verificare che il pressostato funzioni correttamente. Non modificare mai la regolazione della valvola.

Quali dispositivi di protezione sono consigliati?

Indossare occhiali di protezione, una maschera respiratoria durante lavori polverosi, una protezione per l'udito (poiché il livello sonoro può superare 80 dB(A)), e indumenti aderenti. Non indossare gioielli larghi.

MANUALE UTENTE WZAC 24250 Workzone

I dichiarà la seguente conformità secondo la direttiva UE e le norme per l'articolo

Risque d'endommagement!

Risque d'endommagement!

Risque d'endommagement!

Risque d'endommagement!

Risque d'endommagement!

Risque d'endommagement!

Risque d'endommagement!

Panorama prodotto 4
Utilizzo 5
Dotazione/elenco dei componenti 62
Codici QR 63
Informazioni generali 64

Leggere e conservare le istruzioni per l'uso. 64
Descrizione Pittogrammi 64

Sicurezza 66

Utilizzo conforme all'uso previsto 66
Rischi residui 66
Avverenze generali di sicurezza 66
Avverenze di sicurezza durante la verniciatura a spruzzo. 69
Avverenze di sicurezza per il compressore 70
Controllare il compressore e la dotazione 74
Montare il compressore 74

Utilizzo 75
Limitatore di sovraccarico 77
Pulizia e manutenzione 77

Pulire il compressore 79
Eliminare la condensa 79
Sostituire il cavo di collegamento 80
Controllare il compressore 80

Trasporto 81
Conservazione 82
Ricerca anomalie 83
Dati tecnici 84
Informazione relativa al rumore/vibrazione 85
Smaltimento 86

Smaltire l'imballaggio 86
Smaltire il compressore 86

Dichiarazione di conformità 87

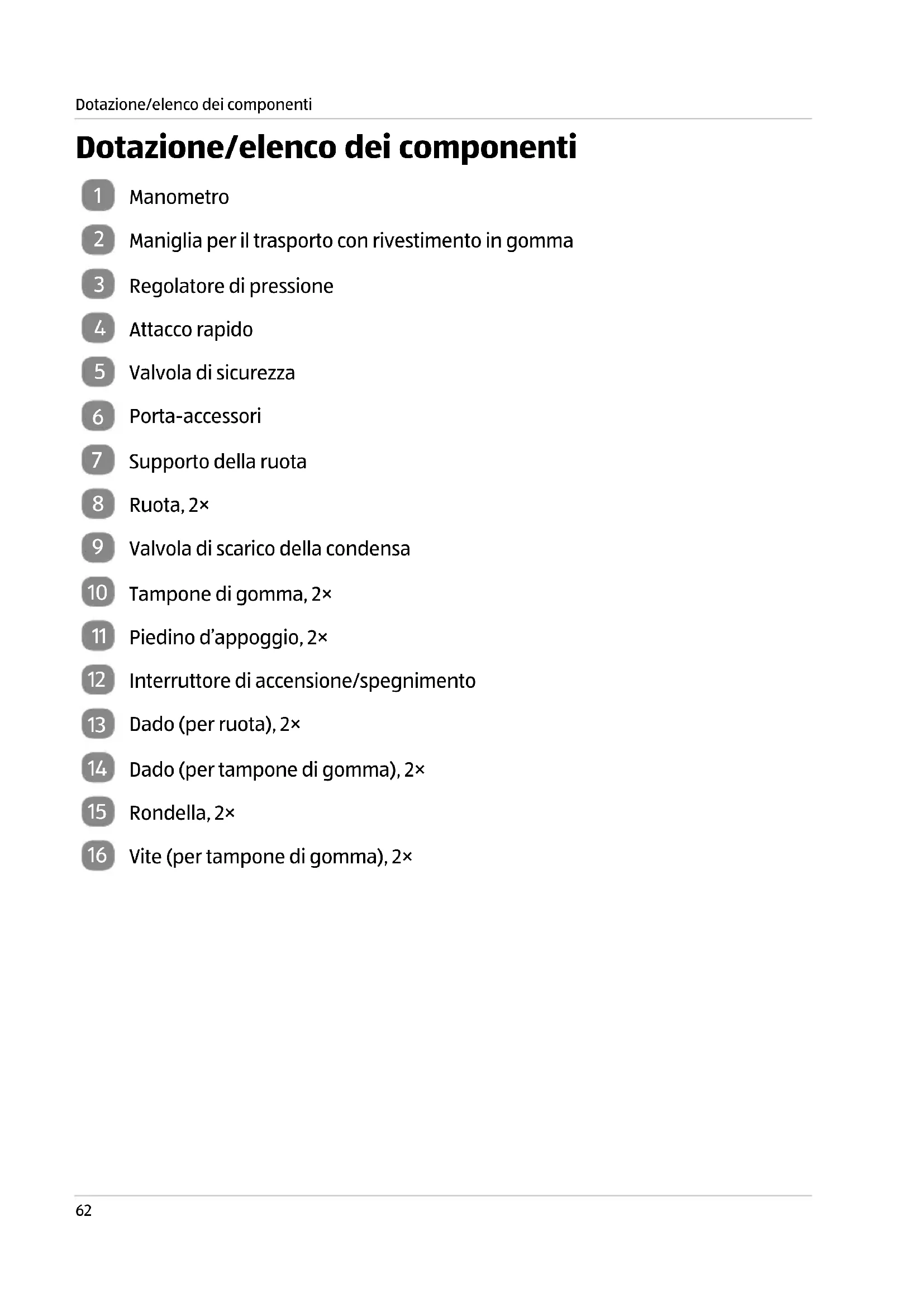

Dotazione/elenco dei componenti

1 Manometro
2 Maniglia per il trasporto con rivestimento in gomma
3 Regolatore di pressione
4 Attacco rapido
5 Valvola di sicurezza
6 Porta-accessori
7 Supporto della ruota
8 Ruota, 2 ×
9 Valvola di scarico della condensa
10 Tamponedi gomma, 2×
11 Piedino d'appoggio, 2×
12 Interruttore di accensione/spegnimento
13 Dado (per ruota), 2 ×
14 Dado (per tampone di gomma), 2 ×
15 Rondella, 2 ×
16 Vite (per tampone di gomma), 2 ×

Arrivare all'obiettivo in modo veloce e simplice grazie ai codici QR

Non importa se siete alla ricerca di informazioni relative a prodotti, pezzi di ricambio o accessori, se cercate garanzie dei produttori o centri di assistenza o se desiderate videere comodamente un video-tutorial – grazie ai nostri codici QR riuscirete ad arrivare in modo semplicitissimo al vosto obiettivo.

Cosa sono i codici QR?

I codici QR (QR = Quick Response) sono codici grafici acquisibili mediante la fotocamera di uno smartphone e che contengono per esempio un link ad un dato internet o dati di fatto.

Il vosto vantaggio: non si necessita più di dover digitare faticosamente indirizzii internet o dati di fatto!

Ecco come si fa

Per poter acquisire il codice QR si necessita semplicemente di uno smartphone, aver installato un software che legga i codici QR e di un collegamento internet.

Software che leggono i codici QR sono disponibili nella App Store del vostro smartphone e in genere sono Gratisiti.

Provate ora

Basta acquisire con il vostro smartphone il seguente codice QR per ottenere ulteriori informazioni relative al vostro prodotto ALDI.

Il portale di assistenza ALDI

Tutte le suddette informazioni sono disponibili although in internet nel portale di assistenza ALDI all'indirizzo www.aldi-service.ch.

Esegundo illettore di codici QR potrebbero generarsi costi a seconda della tariffa scelta con il vosto operatore mobile a seguito del collegamento ad internet.

Informazioni generali

Leggere e conservare le istruzioni per l'uso

Le presenti istruzioni per l'uso si riferiscono al presente compressore.

Contengono informazioni importanti relative alla sicurezza, all'utilizzo e alla cura.

Prima di mettere in funzione il compressore leggere attendamente le istruzioni per l'uso. Fare particolare attenzione alle avvertenze di sicurezza eagli avvertimenti. Il mancato rispetto delleindicazioni nelle presenti istruzioni per l'uso cui provocare ferite gravi o danni al compressore.

Nell'utilizzo del presente prodotto rispetto le normative locali o nazionali. Conservare le presenti istruzioni per l'uso in un luogo sicuro per consulazione futura. In caso di cessione del compressore a terzi, consignareanche le istruzioni per l'uso.

Descrizione Pittogrammi

Nelle istruzioni per l'uso, sul compressore o sull'imballaggio sono riportati i seguenti significoli e le seguenti parole d'avertimento.

AVERTIMENO!

Indica una situazione rischiosa che, se non evita, cui avere come consequences la morte o ferite gravi.

ATTENZIONE!

Indica una situazione rischiosa che, se non evitata, cui avere come consequences un ferimento leggero o moderato.

AVVISO!

Avvisada possibili dannia cose.

Questo symbolo presente informazioni utili aggintive sul montaggio o sull'utilizzo.

Dichiarazione di conformità (vedi capitolo "Dichiarazione di conformità"): I prodotti identificati con questo symbolo soddisfano tutte le norme comunitarie applicabili nello Spazio economico europeo.

Leggere le istruzioni per l'uso.

Indossare protezione dell'udito.

Segnali di averporto generali

Segnalazione di tensione elettrica

Segnalazione di parti calde. Le superfici del compressore posso sono surriscaldarsi durante il funzionamento.

Avvertimento: Il compressore più avviarsi sulla preavviso.

Divieto: Non accendere il compressore prima di aver collegato il tubo dell'aria compressa.

Il compressore delve essere sempre in posizione verticale.

Il compressore non deve essere posizionato in pendenza.

36 mesi di garanzia del produttore

Questo symbolo indica la potenza del motore del compressore.

Il livello di potenza sonora LWA garantito è di 97 dB.

Sicurezza

Utilizzo conforme all'uso previsto

Il compressore è adatto esclusivamente all'utente privato come hobby o per attività fai da te per la produzione di aria compressa per utensili pneumatici.

Tutte le autres applicazioni sono espressamente esclude e devono essere considerate come uso improprio.

Il produttore o rivenditore non si assume nessuna responsabilità per lesioni, perdite o danni dovuti all'uso non conforme alla destinazione o all'uso scorretto. Possibili esempi di uso improprio o non corretto includono i seguenti:

• Utilizzo del compressore per finalità diverse da quella per cui è previsto;
• L'inosservanza delle avvertenze di sicurezza e delle avvertenze, così come delle istruzioni di montaggio, funzionamento, manutenzione e pulizia contenate nelle presenti istruzioni per l'uso;
• L'inosservanza di una qualiasi delle disposizioni per l'utilizzo del compressore specifiche e/o generali in termini di prevenzione degli infortuni, salute o sicurezza technique;
• L'utilizzo di accessori e pezzi di ricambio che non sono destinati al compressore;
  Modifiche al compressor;
• Riparazione del compressore da parte di persona diverse dal produttore o un professionista;
• Utilizzo commerciale, artigianale o industriiale del compressore;
• Utilizzato o manutenzione del compressore da parte di persona che non hanno familiarità con l'uso del compressore e/o non comprendono i rischi connessi.

Rischi residui

Nonostante un utilizzo conforme alla sua destinazione d'uso, non è possibile escludere completamente i rischi residui.

A causa della natura del compressore, possoverificarsi i seguenti pericoli:

• Danni all'udito se non si utilizza la protezione acustica necessaria;
• Danni ai polmoni se non si indossa idonea protezione respiratoria.

Avverenze generali di sicurezza

ATTENTA! Nell'utilizzo di questo compressore, per prevenir scosse elettriche, pericoli di ferimento e d'incendio vanno rispetto le seguentiindicazioni relative alla sicurezza.

Leggere tutte le istruzioni prima di utilizzato quello compressore e conservare con cura le avventenze di sicurezza.

1. Tenere in ordine la propria zona di lavoro.

2. Disordine nella zona di lavoro cui provocare incidenti.

3. Tenere in considerazione le condizioni ambientali.

4. Non esporre il compressore alla pioggia.

5. Non utilizzato il compressore in ambienti umidi o bagnati.
6. Assicurare sempre una buona illuminazione della zona di lavoro.

7. Nonutilizzare il compressore ove sussiste pericolodincendio od'esplosione.

8. Proteggersi da scosse elettriche.

9. Evitare il contatto del corpo con le parti collegate a terra (per esempio tubi, radiatori, piastre elettriche, refrigeratori).

10. Tenere lontano autre personne.

11. Evitare che altre persona, in particolar modo i bambini, tocchino il compressore o il cavo di collegamento. Tenerli lontano alla zona di lavoro.

12. Mantenere il compressore al sicuro.

13. Conservare il compressore inutilizzato in un luogo asciutto, chiuso a chiave e fuori alla portata dei bambini.

14. Non sovraccaricare il compressore.

15. Attenendosi alla fascia di potenza indica si lavora meglio e in modo più sicuro.

16. Indossare indumenti di lavoro adatti.

17. Non indossare indumenti larghi o gioielli, poiché potrebbero incastrarsi in parti in movimento.

18. Si raccomanda di indossare scarpe chiuse nelle lavora all'aperto.

19. In caso di capelli lunghi, indossare una rete per capelli.

20. Indossare un dispositivo di protezione individuale.

21. Indossare degli occhiali di sicurezza.

22. Durante lavori che producono polvere, indossare una maschera protettiva da polvere.

23. Non utilizzato il cavo di collegamento per fini diversi da quello a cui è destinato.

24. Non utilizzato il cavo di collegamento per staccare la spina alla presa di corrente. Proteggere il cavo da calore, olio e spigoli vivi.

10. Trattare il compressore con cura.

• Mantenere pulito il compressore per poter lavorare bene e in modo sicuro.
• Seguire le istruzioni per la manutenzione.
• Controllare ad intervalli regolari il cavo di collegamento e la spina del compressore; in caso di danni, farli sostituire da personale qualificato.
• Controllare periodicamente i cavi di prolunga e sostituirli se danneggiati.
• Tenere le impugnature asciutte, pulite e prive di olio e grasso.

11. Sfilare la spina.

• In caso di non utilizzato del compressore, prima della manutenzione e in caso di sostituzione degli utensili.

12. Evitare un'accensione occidentale.

• Prima di inseire la spina nella presa di corrente, assicurarsi che l'interruttore di accensione/spegnimento sia in posizione „0".

13. Utilizzare cavi di prolunga omologati per l'impiego all'aperto.

• All'aperto utilizzato solo cavi di prolunga certificate e contrassegnate.

14. Fare attenuation.

• Fare attentione alle proprie azioni. Lavorare con buon senso. Non utilizzare il compressore se si è distratti, stanchi o tutto l'effetto di droghe, alcol o medicinali.

15. Controllare che il compressore non sia danneggiato.

• Prima di un ulteriore utilizzo del compressore bisogna controllare che i dispositivi di protezione o pezzi leggermente danneggiati funzionino adeguatamente e alla intralcio.
• Verificare che tutti i peszi mobili funzionino adeguatamente, non s'inceppino o che non vi siano peszi danneggiati. Tutti i peszi devono essere correttamente montati e rispetto delle condizioni per garantire il correto funzionamento del compressore.
• Dispositivi di protezione e pezzi danneggiati vanno fatti riparare o sostuire adeguatamente da un centro di assistenza riconosciuto se non altrimenti indicate nelle istruzioni per l'uso.
• Interruttori difettosi vanno sostituiti in un centro di assistenza post-vendita.
• Non utilizzato compressori il cui interrottore di accensione/spegnimento non funziona.

16. ATTENTA!

• Per la sicurezza dell'utente, utilizzare solo gli accessori e gli apparecchi specificati nelle istruzioni per l'uso o consigliati o indicati dal produttore. L'uso di altri utensili a innesto o accessori, come specificato nelle istruzioni per l'uso o indicate nel catalogo, cui provocare lesioni all'utente.

17. Far eseguire le riparazioni del proprio compressore da personale qualificato.

• Il presente compressore rispetta le norme relative alla sicurezza. Le riparazioni possono essere effettuate solo da personale qualificato con utilizzo di pezzi di ricambio originali; in caso contrario possono verificarsi incidenti per l'utente.

18. Protezione da emissioni acustiche.

• Indossare una protezione per l'udito durante l'uso del compressore.

19. Sostituire il cavo di collegamento.

• Se il cavo di collegamento alla rete elettrica è deteriorato, dovrè essere sostituito dal produttore o da una persona qualificata per evitare pericoli.

Avverenze di sicurezza durante la verniciatura a spruzzo

• Non lavorare con vernici o solventi con un punto di infiammabilità inferiore a 55^ .
  Non riscaldare le vernici o i solventi.
• Se vengono usati liquidi nocivi è necessaria un'apparecchiatura filtrante di protezione (maschera). Rispettareanche le informazioni sulle misure di protezione dei produttori di tali sostanze.
• Osservare le etichette apposte sull'imballaggio esterno delle specifiche dei materiali e l'etichettatura delle sostanze pericolose. Potrebbe essere necessario adottare misure di protezione supplementari, in particolare indossare indumenti e maschere adatte.
• I vapori di vernici sono disponibile infiammabili. Pertanto è vietato fu-mare durante la verniciatura e nelle-area di lavoro.

• Caminetti, fiamme libero o machine che producono scintille non devono essere presenti o azionate.
  Non tenere cibo e bevande nell'area di lavoro e non mangiare o bere.

• I vapori di vernici sono dannosi per la salute. Evitare di inalare i vapori di vernici.

• L'area di lavoro deve essere superiore a 30m^3 e deve fornire un sufficiente ricambio d'aria durante la spruzzatura e assicurare l'asciugatura.
  Non spruzzare in direzione contraria al vento.
• Durante la spruzzatura di sostanze inflammabili o pericolose rispetto le disposizioni delle autorità locali.
• Non utilizzato sostanse quali acqua ragia, alcohol butilico e cloruro di metilene con il tubo dell'aria compressa in PVC. Queste sostanze distruggono il tubo dell'aria compressa.

Avvertenze di sicurezza per il compressore

ATTENTA! Utilizzato il compressore solo dopo aver letto le avventenze di sicurezza per la propria sicurezza.

AVVERTIMENTO!

Pericolo d'esplosion!

Se si utilizes il compressore in un luogo inadatto, scarsamente ventilato, con una temperatura ambientale non idonea o in una stanza in cui sono presenti polveri, acidi, vapori o gas infiammabili, sussiste il rischio d'esplosione.

• Non utilizzato o conservare il compressore in ambienti in cui sono presenti polveri, acidi, vapori o gas infiammabili. Potrebbe esplodere.
• Tenere le sostanje fácilmente infiammabili lontano dal compressore.
• Mantenere i gas e i vapori aspirati dal compressore privi di impurità che potrebbero provocare incendi o esplosioni nel compressore.
• Mettere in funzione il compressore soltanto a una temperatura ambiente di almeno 5^ e di massimo 40^ . In presenza di temperature inferiori a 5^ l'avviamento del motore può risultare difficoltoso.
• Assicurarsi che la temperatura dell'area di lavoro in ambiente chiuso non superi 25^ per garantire un corretto funzionamento del compressore a piano carico continuativo.
• Utilizzare il compressore solo in aree ben ventilate.
• Non spruzzare acqua o liquidi infiammabili sul compressore.

AVVERTIMENTO!

Pericolo di lesioni!

Durante il funzionamento e quando non è stato scaricato, il serbatoio d'aria compressa del compressore è molto pressione. Se il compressore subisce danni, i collegamenti si allentano o vengono utilizzati tubi non idonei o danneggiati, cui sono fuoriuscire pressione. Sussiste il pericolò di lesioni.

• Non utilizzato il compressore se il serbatoio a pressione presente difetti in quanto rappresenta un pericolo per l'utilizzatore e terzi.

• Controllare il serbatoio a pressione prima di anni operazione per verificare l'assenza di ruggine e dati. Rivolgersi all'indirizzo del nostro servizio di assistenza post-venditaindicato nella schedadi garanzia se ci sono dati.

• Non accendere il compressore prima di aver collegato il tubo dell'aria compressa.

• In nessun caso praticare dei fori, eseguire delle saldature o deformare il serbatoio a pressione.

• Non utilizzato assolutamente il compressore se presenta danni o se è deformato.

• Assicurarsi che il serbatoio sia stato scaricato prima di allentare i collegamenti o collegare/scollegare utensili pneumatici.

• Assicurarsi di utilizzato esclusivamente tubi pneumatici idonei alla pressione massima del compressore.

• Utilizzare tubi d'aria compressa dotati di dispositivi antistrappo se si lavora con una pressione di 7 bar o superiore.

• Non tentare di riparare i tubi danneggiati, bensi sostituirli.

• Non trasportare assolutamente il compressore quando il serbatoio è molto pressione.

AVVERTIMENTO!

Pericolo di scosse elettriche!

La scorretta installazione elettrica o l'ecessiva tensione di rete possono provocare scosse.

• Collegare il compressore solo se la tensione di rete della presa di corrente corrisponde ai dati riportati sulla targhetto.

• Collegare il compressore solo a una presa di corrente ben accessibile in modo tale che, in caso di malfunzionamento, sia possibile staccarlo veloc-e cimento alla rete elettrica.

• Posare il cavo di collegamento alla rete elettrica in modo tale che non vi si possa inciampare.
• Non piegare il cavo di collegamento e non posarlo lungo spigoli vivi.

• Staccare la spina dalla presa di corrente quando non lo si utilizes, prima di trasportarlo o pulirlo e prima di esguire interventi di manutenzione.

• Non utilizzato il compressore se il cavo di collegamento o la spina sono danneggiati. Far sostituire la componente danneggiata con un pezzo originale da un centro di assistenza autorizzato. Rivolgersi all'indirizzo del nostro servizio di assistenza post-venditaindicato nella schedàdi garanzia.

• Il compressore deve essere azionato tramite un interrottore differenziale (RCD) con una corrente di scatto non superiore a 30mA . L'utilizzo di un interrottore differenziale riduce il rischio di scosse elettriche.

AVVERTIMENTO!

Pericolo di scottature!

Il compressore e i loro tubi possono scaldarsi durante il funzionamento provocando uszioni.

• Per evitare usioni, non toccare né il compressore né i tubi durante l'utilizzo.
• Prestareattenzione durante l'utilizzo.

AVVERTIMENTO!

Pericolo di lesions!

Il getto d'aria compressa prodotta con il compressore ha una pressione elevata. Un utilizzo improprio del compressore o del getto d'aria compressa può camportare il rischio di lesioni.

• Non dirigere il getto d'aria compressa o gli utensili pneumatici collegati al compressore su persono o animali.
• Non utilizzato il getto d'aria compressa per pulire gli indumenti indossati.

• Non insere la mano o altri oggettiattraverso la griglia di protezione del compressore.

• Tenere i bambini e gli animali lontano dall'area di utilizzo del compressore.

• Durante l'allentamento del raccordo del tubo, tenere il giunto del tubo con la mano per evitare lesioni dovute al rimbalzo del tubo d'aria compressa.
• Assicurarsi che tutti i tubi e gli utensili pneumatici siano adatti per la pressione d'esercizio massima consentita del compressore.
• Con una pressione d'esercizio superiore a 7 bar si consiglia di fissare i tubi d'aria compressa con un cavo di sicurezza (ad es. cavo metallico).
• Quando si lavora con il compressore, indossare occhiali protettivi e una mascherina per proteggersi da corpi estranei e particelle vaganti.
• Controllare il compressore prima di anni utilizzato per verificare l'assenza di ruggine e dati. Il compressore non deve essere messo in funzione se il serbatoio a pressione è danneggiato o arrugginito. In caso di dati o ruggine, rivolgersi al produttore attaverso l'indirizzo del servizio assistenza clienti indicate nella schedà di garanzia.

AVVISO!

Pericolo di danneggiamento!

L'uso improprio del compressore più danneggiarlo.

• Non insere oggetti nel compressore.
• Trasportare il compressore solo mediante l'apposita maniglia per il trasporto.
• Mantenere il compressore sempre in posizione verticale.
• All'avvio del compressore cui verificarsi una caduta di tensione momen-tanea, specialmente in caso di rete di scarsa qualità. Questi sbalzi sono influenzare altri dispositivi (ad esempio sfarfallio di una lampada). Con un'impedenza di rete Z_ < 0.322 tali disturbi sono improbabili. Per maggiori informazioni rivolgersi al proprio fornitore di energia elettrica.

Controllare il compressore e la dotazione

AVVERTIMENTO!

Pericolo di ingestione e di soffocamento!

Non lasciare che i bambini giochino con sacchetti di plastica, pellicole e piccole parti. I bambini possono ingerire le piccole parti o mettersi sulla testa la pellicola o i sacchetti di plastica e soffocare.

• Tenere i bambini lontano dal compressore, dalle parti piccole e dai materiali da imballaggio.
• Il compressore non è un giocattolo per bambini.

ATTENZIONE!

Pericolo di lesioni!

Il compressore è molto pesante. Se lo si solleva alla confezione da soli, è possibile ferarsi.

• Non sollevare il compressore da soli ma con l'aiuto di un'altra persona.

• Estrarre il compressore dall'imballaggio.

• Posizione are il compressore su una superficie piana e stabile.
• Controllare se la fornitura è completa (vedi Fig. A e B).
• Controllare che il compressore o le parti singole non siano stati danneggiati. Nel caso il compressore fosse danneggiato, non utilizzato. Rivolgersi al produttore attraverso l'indirizzo del servizio assistenza clienti indicate nella scheda di garanzia.
• Se possible, conservare la confezione originale per future reference.
• Smaltire i materiali da imballaggio e di spedizione non necessari come descripto nel capitolo "Smaltimento".

Montare il compressore

• Ove possibile, si consiglia di montare il compressore con l'aiuto di un'altra persona.
• Prima di iniziare con il montaggio, accertarsi di avere a disposizione spazio a sufficientza per montare il compressore.
• Per le seguenti operazioni di montaggio sono necessari due chiavi inglesi da 13 mm e una chiave inglese da 19 mm (non in dotazione).

Installare il tampone di gomma

1. Inserire una vite 16 con rondella 15 atraverso il tampone di gomma 10 e l'ap-posito foro del piedino d'appoggio 11 (vedi Fig. C).
2. Avvitre a fondo il tampone di gomma con il dato 14
3. Fissare l'altro tampone di gomma nelle stesso modo.

Montare le ruote

1. Inserire la vite della ruota 8 nel supporto della ruota 7 (vedi Fig. C).
2. Fissare la vite della ruota con una chiave inglese da 13 mm e avvitare la ruota con il dato al supporto della ruota.
3. Fissare l'altra ruota dello stesso modo.

Utilizzo

AVVISO!

Pericolo di danneggiamento!

Se si aziona il compressore con cavi lunghi, prolonghe o avvolgicavo, questi possono causare una caduta di tensione e impedire l'avviamento del motore.

• Se possibile, non utilizzare cavi lunghi, prolonghe o avvolgicavo.

AVVISO!

Pericolo di danneggiamento!

Se si colloca il compressore in un luogo non adatto o lo si maneggia in modo scorretto, è possibile danneggiarlo.

• Collocare il compressore su un piano lavori, orizzontale, asciutto e sufficientemente stabile. Non collocare il compressore sul bordo o spigolo dell'area di lavoro.
• Per evitare che il calore si accumuli, non collocare il compressore nelle dirette vicinanze di una parete o simili. Fare attenzione che le fissure d'aperizione rimangano libero. La distanza tra il compressore e la parete deve essere di almeno 1 metro.
• Assicurarsi che durante l'uso il compressore non possa spostarsi.

• Posizione are il compressore sempre sui piedini d'appoggio durante il funzionamento.

• Non collocare mai il compressore sopra o vicino a superfici calde.

• Posizione are il compressore in un luogo con aria secca e pulita. Non utilizzato在整个 pioggia, in camere umide e aree in cui vi sono possibili spruzzi d'acqua.
• Assicurarsi che l'aria di aspirazione sia asciutta e priva di polvere.

• Il pressostato incorp.orato controlling a'augento e la diminuzione di pressione del compressore:

Se la pressione del serbatoio raggiunge la pressione massima impostata, il compressore si spegne e si riaccende solo quando la pressione nel serbatoio raggiunge la pressione minima impostata. La pressione minima e massima è stata preimpostata dal costruttore a 8 e 10 bar. Quando la pressione nel serbatoio a pressione aumento in modo incontrollato, si après automaticamente la valvola di sicurezza 5 per far scendere la pressione. É possible après la valvola di sicurezza manually per far scendere la pressione nel serbatoio tirando l'anello della valvola di sicurezza.

• Il compressore è dotato di un regolatore di pressione che consente di impostare la pressione di regolazione secondo necessità. Molti utensili pneumatici necessitano di una pressione minore rispetto alla pressione massima producibile con questo compressore.

• Assicurarsi che il compressore sia completeness montato come descripto nel capitolo "Montare il compressore".

• Assicurarsi che il compressore sia spento.

L'interruttore di accensione/spegnimento 12 deve trovarsi in posizione "0".

1. Assicurarsi che la valvola di scarico della condensa 9 sua chiusa.
2. Avvitare saldamente l'attacco rapido 4 con una chiave inglese da 19mm (non inclusa).
3. Collegare un utensile pneumatico con tubo d'aria compressa all'attacco rapido e farlo scattare in posizione in modo ubibile.
4. Collegare la spina a una presa di corrente installata correttamente.
5. Spostare l'interruttore di accensione/spegnimento nella posizione "I".

Il compressore è ora acceso e si avvia.

1. Per augmentare la pressione ruotare il regolatore di pressione 3 in senso orario. Per ridurre la pressione, ruotare il regolatore di pressione in senso antiorario.

Sul manometro 1 è possibile leggere la pressione impostata.

Il manometro non è calibrato in modo accurato. Controllare gli pneumatici gonfiati con il compressore presso una stazione di servizio.

1. Per spegnere il compressore, spostare l'interruttore di accensione/spegnimento in posizione "0".
2. Se non si desidera più utilizzato il compressore, staccare la spina alla presa di corrente.
3. Sfiataré il compressore tramite gli utensili pneumatici collegati.
4. Rimuovere gli utensili pneumatici dal compressore, spingendo leggermente indietro l'attacco rapido. Durante esta operazione, tenere il giunto con le mani. L'utensile pneumatico potrè essere riposto nell'apposto porta-accessori 6.
5. Pulire il compressore come descripto nel capitolo "Pulire il compressore".

Limitatore di sovraccarico

Il compressore è dotato di un limitatore di sovraccarico. In caso di sovraccarico, il limitatore di sovraccarico spegne automaticamente il compressore per evitare che si surriscaldi.

Se è scattato il limitatore di sovraccarico, procedere nel modo seguente:

1. Spagnere il compressore portando l'interruttore di accensione/spegnimento 12 in posizione "0".
2. Attendere che il compressore si raffreddi.
3. Accendere il compressore portando l'interruttore di accensione/spegnimento in posizione "I".

Pulizia e manutenzione

AVVERTIMENTO!

Pericolo d'esplosion!

Il serbatoio o gli utensili collegati possono essere nelle pressione. Un utilizzato scorretto può accomportare il rischio d'esplosion.

• Scaricare il compressore completamente prima di esquire interventi di pulizia e manutenzione.
• Eseguire la manutenzione regolarmente e fidare gli interventi di manutenimento e riparazione a un centro assistenza autorizzato.

AVERTIMENO!

Pericolo di scottature!

Durante l'utilizzo il compressore si scalda, comportando il rischio di usstioni.

• Far raffreddare il compressore completamente prima di esquire interventi di pulizia e manutenzione.

AVVISO!

Pericolo di corto circuito!

Infiltrazioni di acqua o altri liquidi all'interno dell'apparecchio sono causare un corto circuito.

• Prima di eseguire qualsiasi lavoro di pulizia e manutenzione, staccare la spina alla presa di corrente.
• Non immershige il compressore in acqua o altri liquidi.
• Non utilizzato un'idropulitrice per la pulizia del compressore.
• Assicurarsi che acqua o altri liquidi non possano infiltrarsi nel involucro dell'apparecchio.
• Staccare il tubo d'aria compressa e l'utensile dal compressore prima della pulizia.

AVVISO!

Pericolo di danneggiamento!

Se non si eseguono regolarmente e correttamente gli interventi di pulizia e manutenzione, il compressore più danneggiarsi.

• Tenere tutti i dispositivi di sicurezza, le prese d'aria e l'alloggiamento del motore puliti da polvere e sporco, per quanto possibile.
• Pulire il compressore dopo agli uso.
• Non utilizzato detersivi aggressivi, spazzolini con setole metalliche o di nylon, utensili appuntiti o metallici quali coltelli, raschietti rigidi e simili. Essi potrebbero danneggiare le superfici.

Pulire il compressore

1. Spostare l'interruttore di accensione/spegnimento 12 in posizione "0".
2. Staccare la spina alla presa di corrente prima della pulizia.
3. Attendere che il compressore si raffreddi completeness.
4. Sfiatare il compressore tramite gli utensili pneumatici collegati.
5. Scollegare gli utensili pneumatici connessi prima di pulire il compressore.
6. Rimuovere la condensa come descripto nel capitolo "Elimare la condensa".
7. Pulire tutti i dispositivi di sicurezza, le prese d'aria e l'alloggiamento del motore con un panno pulito.
8. Pulire il compressore con un panno umido e, se necessario, un detersivo delicato.
9. Asciugare completenessi pezzi.

Eliminare la condensa

AVVISO!

Pericolo di danneggiamento!

Se nel serbatoio è presente aria compressa, already the valvola di scarico della condensa quest'ultima viene espulsa con una forte pressione.

• Ridurre la pressione del serbatoio prima di aprire la valvola di scarico della condensa.
• Aprire la valvola di scarico della condensa sempre con cautela e non aprire mai completenessla valvola di scarico.

AVVISO!

Pericolo per l'ambiente!

La condensa contiene olio. Se questo si disperse nell'ambiente o nella canalizzazione provoca inquinamento ambientale.

• Smaltire la condensa contenteolio esclusivamente con i rifiuti speciali attenendosi alle norme vigenti a livello locale.

Per una lunga durata del serbatoio a pressione si consiglia di eliminare la condensa dopo agli utilizzato.

1. Spostare l'interruttore di accensione/spegnimento 12 in posizione "0".
2. Staccare la spina alla presa di corrente.
3. Attendere che il compressore si raffreddi completeness.
4. Sfiatare il compressore tramite gli utensili pneumatici collegati.
5. Scollegare gli utensili pneumatici connessi dal compressore.
6. Apriere la valvola di scarico della condensa 9 ruotando il rubinetto verso il basso.
7. Inclinare il compressore fino a che la valvola di scarico si trova nel punto più basso del serbatoio. Ora la condensa può defluire completamente.
8. Chiudere la valvola di scarico ruotando il rubinetto verso l'alto.

Sostituire il cavo di collegamento

AVVERTIMENTO!

Pericolo di scosse elettriche!

Se il cavo di collegamento è danneggiato o è stato montato in modo inappropriato, sussiste pericolo di scosse elettriche.

• Il cavo di collegamento dovrè essere sostituito esclusivamente dal produttore o alla sua assistenza post-vendita, oppure da una persona parimenti qualificata per evitare pericoli.

Se il cavo di collegamento viene danneggiato, deve essere sostituito con un cavo spe- ciale, disponibile presso il produttore o dal proprio servizio di assistenza post-vendita.

Controllare il compressore

Controllare ad intervalli regolari lo stato del compressore. Controllare se:

• l'interruttore di accensione/spegnimento 12 è danneggiato,
• il tappo a vite della valvola di scarico della condensa 9 funzione correttamente,
• gli accessori sono in perfetto stato,
• il cavo di collegamento e la spina sono intatti,
• le fissure d'airazione sono libero e pulite. Utilizzato eventualmente una spazzola morbida o un pennello per pulirle.

La valvola di sicurezza 5 è impostata sulla pressione massima del serbatoio. Non è consentito alterare la valvola di sicurezza.

Nel caso in cui si notasse un danneggiamento,esso va fatto riparare da un'officina specializzata per evitare danneggiamenti.

Trasporto

AVVERTIMENTO!

Pericolo di scosse elettriche!

Se si trasporta il compressore nelle è in funzione, sussiste il rischio di scosse elettriche.

• Spagnere il compressore e scollegare la spina alla presa di corrente prima di trasportarlo.

AVVISO!

Pericolo di danneggiamento!

Se si trasporta il compressore in modo inappropriato o lo si capovolge, cui danneggiarsi e possono fuoriuscire liquidi.

• Trasportare il compressore solo su distance brevi e in posizione verticale.
• Fissare il compressore in modo da non esporlo a urti e vibrazioni quando lo si trasporta in un veicolo.
• Utilizzare sempre l'apposita maniglia per trasportarlo.

• Non utilizzato ganci o funi per sollevare il compressore.

• Staccare la spina alla presa di corrente.

• Attendere che il compressore si raffreddi completeness.
• Sfiatare il compressore tramite gli utensili pneumatici collegati.
• Afferrare il compressore solo alla maniglia per il trasporto 2 per trasportarlo.
• Fissare il compressore con delle funi di fissaggio quando lo si trasporta in un veicolo o rimorchio.

Conservazione

AVVISO!

Pericolo di danneggiamento!

Lo stoccaggio scorretto o improprio del compressore cui danneggiarlo.

• Staccare la spina dalla presa di corrente per scollegare il compressore alla rete elettrica prima di riporlo.
• Conservare il compressore e tutti gli utensili a pressione collegati sono fatto o averli scaricati.
• Conservare il compressore solo in ambienti asciutti.
• Conservare il compressore sempre in verticale e non inclinarlo.
• Conservare il compressore in un luogo inaccessibile ai bambini.
• Conservare il compressore in modo che non possa essere utilizzato da persone non autorizzate.
• Staccare la spina alla presa di corrente.
• Attendere che il compressore si raffreddi completeness.
• Sfiatare il compressore tramite gli utensili pneumatici collegati.
• Pulire il compressore e rimuovere la condensa come detrito nel capitolo "Pulizia e manutenzione".
• Conservare il compressore su una superficie piana e asciutta in un luogo asciutto.
• Coprire il compressore per proteggerlo per esempio da polvere quando non lo si utilizza a lungo.

Ricerca anomalie

Problema Causa Rimedio
Il compressore non si avvia.	Non c'è corrente. - Controllare il cavo di collegamento, la spina, la valvola di sicurezza 5 e la presa di corrente.
	La tensione di rete è troppo bassa.	- Assicurarsi che la tensione corrisponda alla tensione riportata sulla targhetto. - Evitare cavi di prolunga troppo lunghi. - Utilizzato solo cavi di prolunga con sufficientezsche del cavo.
	La temperature ambiente è troppo bassa.	- Far funzionare il compressore a temperatura ambiente non inferiere a 5 °C.
	Il motore si è surriscaldato. Il limitatore di sovraccarico è scattato.	- Lasciar raffreddare il motore, eliminare eventualmente la causa del surriscaldamento.
Il compressore non si arresta. Una volta raggiunta la pressione massima si attiva automaticamente la valvola di sicurezza 5.	Il compressore è difettoso.	- Mettersi in contatto con il servizio di assistenza post vendita o un centro assistenza autorizzato per far riparare il compressore.
Il compressore è in funzione, ma non accumulo la pressione.	Le guarnizioni sono difettose.	- Controllare le guarnizioni. - Lasciate sostuire le guarnizioni rotte da un'officina o dall'assistenza post-vendita.
	La valvola di sicurezza 5 perde.	- Far sostuire la valvola di sicurezza da un centro assistenza o dall'assistenza post-vendita.
	La valvola di scarico della condensa 9 non è chiusa o perde.	- Ruotare il rubinetto verso l'alto. - Controllare la guarnizione della valvola di scarico e sostituirla, se necessario.
Il compressore è in funzione, la pressione viene visualizzata sul manometro 1 , ma gli utensili non sono in funzione.	I collegamenti dei tubi perdono.	- Controllare il tubo dell'aria compressa e tutti i giunti utilizzato acqua saponata e sostituirli, se necessario.
	L'attacco rapido 4 perde.	- Controllare l'attacco rapido e sostituirlo, se necessario.
	Sul regolatore di pressione 3 è im-postata una pressione insufficiente.	- Aprire maggiornente il regolato-re di pressione.

Dati tecnici

Numero articolo: 96687

Modello: WZAC 242/50

Alimentatore di rete: 230V 50Hz

Potenza: 1,5 kW

Modalità di funzionamento*: S3 25%

Numero di giri della marcia a

Volume del serbatoio a pressione: 50 I

Aspirazione teorica: ca. 240 l/min

Temperatura di esercizio: da 5^ a 40^

Umidità dell'aria: 50% con temperature di esercizio massima 40^

Altezza d'installazione massima: 1.000 metric s.l.m.

Grado di protezione:

IP20 (protetto da corpi solidi estranei ≥ 12,5 mm, non protetto alla penetrazione di acqua)

Peso dell'apparecchio:

23,8 kg

*Funzionamento intermittente, alla accensione, alla freno (tempo di funzionamento 10 min). Per un funzionamento intermittente, la durata di funzionamento percentuale (25%) è sempre indicata in modo che nelle pause dal funzionamento si possa raffreddare la sovratemperatura per raffreddamento convettivo. Il funzionamento intermittente si compone di tempo di accensione e pause di raffreddamento, definito tempo di funzionamento. Il periodo di osservazione è di 10 minuti. Durata di funzionamento al 25% significata che l'apparecchio più essere azionato per 2,5 minuti alla potenza nominale, a cui segue una fase di raffreddamento di 7,5 minuti.

Informazione relativa al rumore/vibrazione

AVVERTIMENTO!

Pericolo per la salute!

Lavorareenza protezione acustica o indumenti protettivi cui lo sono comportare danni alla salute.

• Durante il lavoro indossare una protezione dell'udito e dispositivi di protezione idonei.

Misurati in conformità alla norma EN ISO 2151:2008. Il rumore sul posto di lavoro può superare gli 80 dB(A), in quello caso sono necessarie misure di protezione per l'utenste (adeguata protezione per l'udito).

• Livello di pressione sonora L pA: 83 dB(A)
• Livello di potenza sonora L _wA: 97 dB(A)
• Incertezza K: 2 dB(A)

I valori indicate sono valori di emissione di rumore e quindi non rappresentano simulantiamente i valori sul posto di lavoro sicuri. La correlazione tra i livelli di emissione e immissione non può portare in modo affidabile a stabilire se siano necessarie o meno ulteriori precauzioni.

I fattori che possono influenzare il rispetto livello di immissione presenti sul luogo di lavoro includono le specifiche delippo di lavoro e dell'ambiente, la durata degli effetti e la presenza di altre fonti di rumore.

Si ricorda di considerare ancche eventuali differenze delle normative nazionali in materia dei valori consentiti sulippo di lavoro. Tuttavia, le informazioni di cui sopra consentono all'utente di effettuare una migliorie valutazione del pericolo e del rischio.

Smaltimento

Smaltire I'imballaggio

Smaltire l'imballaggio differenziandolo. Gettare il cartone e la scatola nella raccolta di carta straccia, la pellicola nella raccolta dei materiali riciclabili.

Smaltire il compressore

• Smaltire il compressore secondo le normative vigenti nel proprio Paese.

Non smaltire gli appearecchi dismessi nei rifiuti domestici!

Questo significato indica che il prodotto non deve essere smaltito con i rifiuti domestici in conformità alla direttiva di Smaltimento dei rifiuti elettrici ed elettronici (2012/19/UE) e alle leggi nazionali. Il prodotto deve essere consegnato a un punto di raccolta. Per esempio, questo cui quod si sono abbaile, è il ricericaggio di apparecchiamate elettriche ed elettroniche. Un uso improprio dei rifiuti cui quod si sono abbaile, è il ricericaggio di apparecchiamate elettriche ed elettroniche. Il corretto smaltimento di questo prodotto contribuiere a un utilizzo efficace delle risorse naturali. Per informazioni sulla raccolta e sul ricericlaggio, contattare l'ufficio comunale, il responsabile dei rifiuti, un ente autorizzato per lo smaltimento di apparecchiamate elettriche ed elettroniche o l'impianto di smaltimento rifiuti.

Dichiarazione di conformità

I dichiarà la seguente conformità secondo la direttiva UE e le norme per l'articolo
