MANUALE UTENTE H3 Rexing

Congratulazioni per l'acquisto di un nuovo dispositivo. Perché hai scelto un prodotto di alta qualità. Il manuale di istruzioni è parte integrante di questo prodotto. Contiene informazioni importanti sulla sicurezza, l'uso e lo smaltimento. Prima di utilizzare questo prodotto, gli utenti devono avere familiarità con tutte le operazioni e le istruzioni di sicurezza. Utilizzare questo prodotto solo in conformità con le istruzioni e solo per l'area di applicazione designata.

Diritto d'autore

Questo documento è protetto da copyright. Si prega di notare che qualsiasi duplicazione o riproduzione, inclusi estratti, e la riproduzione di immagini (anche in uno stato modificato), è consentita solo con l'autorizzazione scritta del produttore.

Uso Previsto

Il dispositivo viene utilizzato solo per la registrazione di foto e video digitali, in particolare per l'osservazione di animali selvatici. I nostri

prodotti non vengono utilizzati per altri scopi o oltre lo scopo prescritto. Questa apparecchiatura non è adatta per ambienti commerciali o industriali. Il produttore non è responsabile per danni causati da utenti che non seguono queste istruzioni, uso improprio, riparazioni non qualificate, modifiche non autorizzate o uso di parti di ricambio non autorizzate. L'operatore è l'unico responsabile. Quando il dispositivo viene posizionato all'aperto dagli utenti per scattare foto, i rapidi cambiamenti del tempo possono causare errori di registrazione.

Sicurezza

Prima che gli utenti utilizzino la fotocamera, leggere attentamente le seguenti precauzioni di sicurezza. - Gli utenti non devono provare a smontare il prodotto, solo i tecnici autorizzati possono riparare il prodotto.

• Il tempo in cui la fotocamera sarà calda dopo averla usata troppo a lungo E 'normale.
• Gli utenti si prega di utilizzare gli accessori forniti dalla nostra fabbrica.

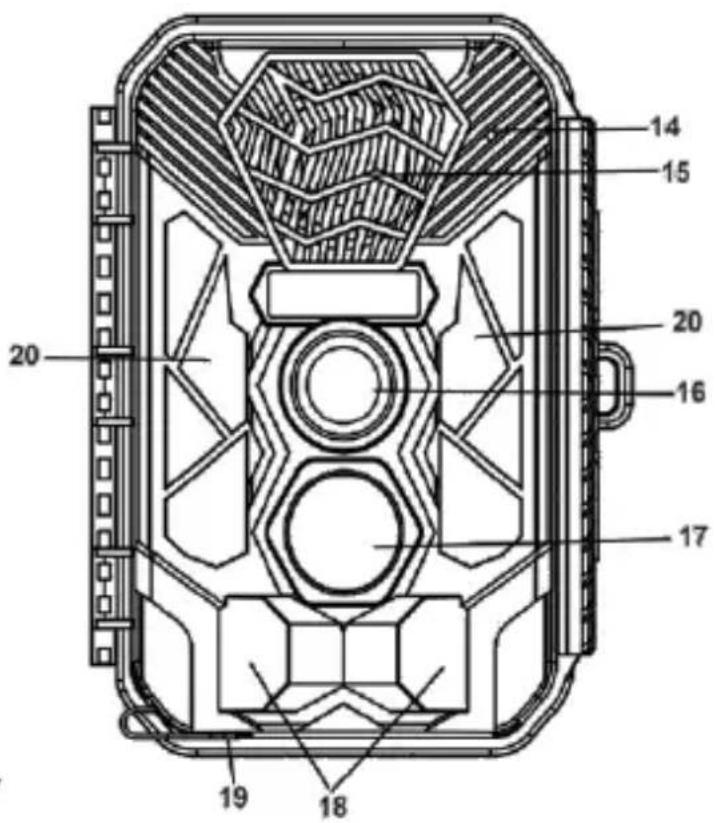

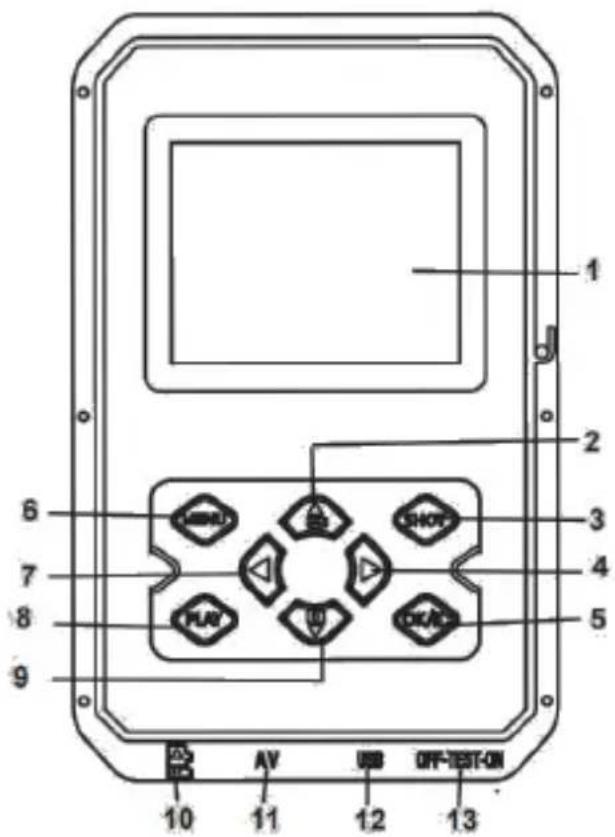

Parti della Fotocamera

1. Display
2. Pulsante su / Video
3. Pulsante di ripresa
4. Pulsante destro
5. Pulsante OK
6. Altoparlante
7. Pulsante menu
   8.Pulsante sinistro
8. Pulsante di riproduzione
9. Pulsante giù / foto
10. Slot per scheda micro SD
11. Jack AV
    13.Presa USB
12. Fuori processo
    Pulsante modalità
13. LED a infrarossi
    16 Lenti

1 2 3 4 5 6 7 8 9 AV USB OFF-TEST-ON 10 11 12 13

14 15 20 16 17 19 18

1. Sensore di movimento anteriore
   18.Sensore di spostamento laterale
2. Porta DC
3. Infrarossi

Alimentazione

Utenti, installare la batteria prima di utilizzare la fotocamera.

♦ Gli utenti aprono l'involucro della fotocamera e rimuovono il coperchio della batteria. Installare 12 batterie alcaline AA da 1,5 V. Si prega di confermare che l'elettrodo sia corretto.

♦ Se la potenza della telecamera è bassa, gli utenti devono collegare la telecamera a un adattatore di alimentazione (non fornito) per fornire alimentazione; quando viene fornita l'alimentazione, l'adattatore deve utilizzare DC6V / 1.5A (deve avere una corrente sufficiente di 1.5A o più); gli utenti devono sapere che se l'adattatore viene utilizzato in modo improprio, potrebbe bruciare la macchina. L'adattatore fornisce solo alimentazione alla macchina e non ha alcuna funzione di ricarica.

Inserimento di supporti di memorizzazione

Gli utenti si prega di preparare una scheda Micro-SD di classe 6 e inserirla nella fotocamera per salvare più file. Prima di registrare, gli utenti devono prima formattare la scheda di memoria.

◆ Supporta la scheda Micro-SD, fino a 512 GB. Consigliamo agli utenti di utilizzare almeno una scheda ad alta velocità di grado 6 o superiore. In caso contrario, causerà file di ripresa anomali e allungherà il tempo di avvio, arresti anomali di ripresa e altri fenomeni anormali.

◆ Per evitare malfunzionamenti, la scheda di memoria deve essere tenuta lontana da acqua, forti vibrazioni, polvere, fonti di calore e luce solare diretta.

♦ Gli utenti non devono inserire forzatamente la scheda di memoria. Fare riferimento al segno sulla fotocamera.

◆ Quando si utilizza per la prima volta, gli utenti attendono che la temperatura della scheda di memoria raggiunga la temperatura ambiente. La termocamera sarà influenzata dal cortocircuito della

temperatura ambiente e dell'umidità. Si prega di proteggerlo quando lo si utilizza all'aperto.

♦ Se la capacità della scheda di memoria è piena, la fotocamera interromperà automaticamente la registrazione e la luce LED si spegnerà.
♦ Toccare il bordo della scheda per espellere la scheda TF.

Operazioni di Base

Accendi e Spegni la Fotocamera

Spostare il pulsante Modalità su "Test" per accendere la fotocamera.

Spostare il pulsante Modalità su "Off" per spegnere la fotocamera.

Configurazione di Sistema

Gli utenti possono impostare i parametri di sistema commutando il pulsante Mode su "Test".

1. Premere il pulsante video / foto per passare da una modalità all'altra.

2. Premere il pulsante menu per aprire il menu delle impostazioni.

3. Premere il pulsante su / giù per eseguire la scansione di tutti i menu. Quindi premere il pulsante OK per accedere all'interfaccia delle opzioni.

4. Premere i pulsanti su / giù per esaminare tutte le opzioni. Quindi premere il pulsante "OK" per confermare la selezione.
5. Premere nuovamente il pulsante menu per tornare al menu precedente o uscire dal menu di impostazione.

Il menu di impostazione e le funzioni sono i seguenti:

Modalità

Gli utenti impostano la modalità di lavoro. In modalità di scatto, la fotocamera scatta solo foto. In modalità video, la fotocamera registra solo video. In modalità "Cattura & video", la fotocamera scatta prima una foto e poi inizia a registrare un video.

Gli utenti possono impostare il tempo per riprodurre vari suoni di uccelli e animali per attirare e guidare gli animali.

Opzioni: [On] / [Off]

Quando gli utenti scelgono di aprire, possono impostare 8 gruppi di periodi di tempo per giocare regolarmente. Dopo aver impostato l'ora, fare clic sul pulsante "OK" per impostare il suono. È incorporata una varietà di suoni di uccelli e animali, che possono essere personalizzati per aggiungerli o eliminarli (la sorgente audio deve essere in formato MP3 e il nome del file deve essere composto da lettere o numeri).

Volume MP3

Gli utenti possono impostare il volume di riproduzione del suono, la distanza massima può raggiungere i 1000 metri.

Opizioni : 【Volume 1】/【Volume 2】/【Volume 3】/【Volume 4】/【Volume 5】.

Foto & Allarme

Gli utenti possono impostare il suono della sveglia dopo la ripresa di induzione.

Opizioni : 【 Attiva】 / 【 Disattiva】

Quando gli utenti scelgono di aprire, gli utenti possono impostare la durata del tempo di riproduzione della sveglia. Dopo aver impostato l'ora, fare clic sul pulsante OK per impostare il suono e la sorgente audio impostata verrà riprodotta dopo lo scatto; il suono può essere personalizzato per aggiungerlo o eliminarlo (la sorgente audio deve essere in formato MP3 e il nome del file deve essere composto da lettere o numeri).

Risoluzione Foto

Gli utenti possono impostare la risoluzione dell'immagine fissa.

Opizioni : 【20MP(5200x3900P)】 / 【

Gli utenti possono impostare il numero di foto scattate continuamente. In modalità fotocamera, la fotocamera scatta foto continuamente.

Opizioni : 【1 foto】/【2 foto in serie】/【3 foto in serie】/【10 foto in serie】.

Risoluzione Video

Gli utenti possono impostare la risoluzione video. Maggiore è la risoluzione, maggiore è la durata del video memorizzato.

Opizioni : 【2688x1520P 20FPS】/【1920x1080P】/【1280x720P】/【848x480P】/【720x480P】/【640x480P】/【320x240P】.

Risoluzione video TL

Gli utenti possono impostare la risoluzione del video time-lapse.

Gli utenti possono impostare la durata dei video clip registrati. Il tempo più breve è di 3 secondi e il tempo più lungo è di 10 minuti.

Opizioni : 3 secondi\~10 minuti.

Registrazione audio

Gli utenti attivano questa funzione e la fotocamera registrerà l'audio durante la registrazione del video.

Gli utenti possono impostare il tempo di ritardo quando la telecamera rileva il movimento. Durante il tempo selezionato dagli utenti, la telecamera non registrerà immagini o video. Può evitare di memorizzare troppi eventi identici e risparmiare più capacità.

Opizioni : 5 secondi\~60 minuti.

Sensori di movimento laterale

Attiva / disattiva il sensore di spostamento laterale.

Sensori di movimento a sensibilità

Gli utenti possono impostare la sensibilità del sensore. L'ambiente interno ha poco impatto e si può scegliere "basso". All'esterno, selezionare "Medio" in circostanze normali. Se l'ambiente esterno ha un grande impatto, gli utenti dovrebbero selezionare "Alto". La temperatura influisce anche sulla sensibilità del sensore. "Alta sensibilità" è adatto per ambienti miti. "Bassa sensibilità" è adatto per ambienti freddi.

Opizioni : 【Basso】/【Meddio】/【Alto】.

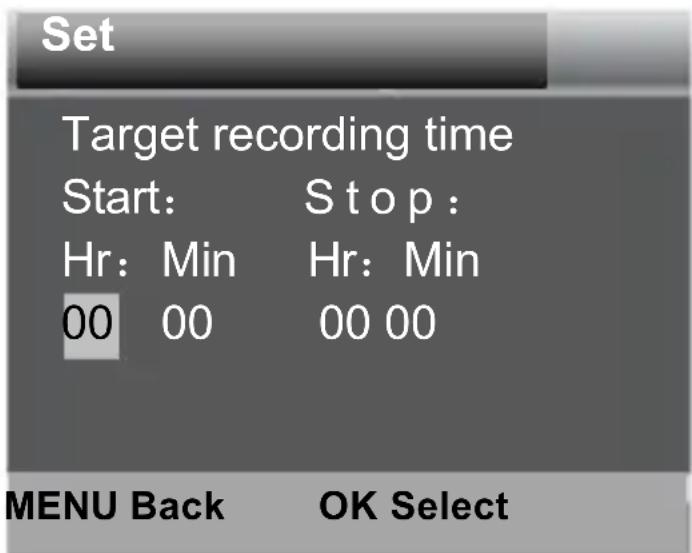

Tempo di registrazione target

Gli utenti possono impostare il tempo di registrazione target. Come mostrato nella figura seguente, gli utenti possono impostare l'ora di inizio e di fine. La fotocamera funzionerà entro il periodo di tempo specificato. Altre volte, la fotocamera rimarrà in standby.

Opizioni : 【On】/【Off】.

Nel menu del ritardo, ci sono tre opzioni, come mostrato di seguito.

[Normale]: La fotocamera scatterà

automaticamente le immagini all'intervallo di tempo impostato dagli utenti. Ad esempio, se l'intervallo è impostato su 1 ora, la fotocamera scatterà una foto ogni ora. Se gli utenti desiderano osservare la fioritura delle piante, la fotocamera scatterà 24 foto entro 24 ore per registrare l'intero processo di fioritura.

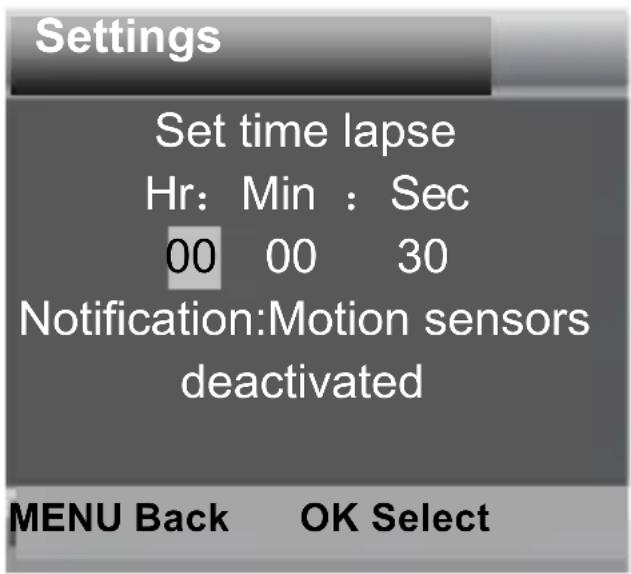

[TL Video]: Gli utenti possono impostare l'intervallo

di tempo. L'intervallo di tempo va da 1 secondo a 24 ore. Ad esempio, se l'intervallo è impostato su 1 ora, la fotocamera scatterà una foto ogni ora. Se la fotocamera funziona per 24 ore, ci saranno 24 foto. Queste foto verranno convertite in video.

Settings Set time lapse Hr: Min : Sec 00 00 30 Notification:Motion sensors deactivated MENU Back OK Select

[Off]: Disattivare la funzione time lapse.

Linguaggio

Gli utenti possono impostare la lingua di visualizzazione sullo schermo.

Opzioni: [Inglese] / [Tedesco] / [Dansk] / [Somi] /

[Svenska] [Spagnolo] / [Francese] / [Italiano] /

[Paesi Bassi] / [Portoghese] / [Semplificato Cinese] /

[Cinese tradizionale] / [Giapponese].

Cattura senza fine

Gli utenti possono impostare la videocamera per registrare video in loop e la videocamera riprodurrà le istantanee in loop.Quando la scheda è piena, il documento più vecchio verrà eliminato.

Gli utenti possono impostare la data e l'ora della telecamera.

Il formato della data: gg / mm / aaaa, aaaa / mm / gg , mm / gg / aaaa.

Il formato dell'ora: 24h , 12h.

Premere il pulsante Sinistra / Destra per scegliere l'elemento Premere il pulsante Su / Giù per regolare il valore. E premere il pulsante OK per confermare. Opzioni : 【Imposta ora e data】 / 【Formato ora】 / 【Formato data】.

Timbro fotografico

Stampa la data & l'ora sulla foto.

Opzioni : 【Tempo&data】/【Data】/【Off】.

Protezione della password

Gli utenti possono impostare la password di accensione della telecamera. La password è composta da quattro cifre e ogni cifra è compresa tra 0 e 9 o dalla A alla Z.

Se gli utenti dimenticano la password, devono aggiornare nuovamente il firmware.

Opzioni : 【On】/【Off】.

Segnale acustico

Attiva/ disattiva il suono del pulsante.

Formatta la scheda di memoria

La formattazione della scheda di memoria eliminerà definitivamente tutti i dati. Prima che gli utenti utilizzino una nuova scheda di memoria o una scheda precedentemente utilizzata in altri dispositivi, formattare la scheda di memoria.

Gli utenti possono impostare il numero di serie univoco della telecamera. Questo numero è composto da quattro cifre e ogni numero varia da 0 a 9 o da A a Z.

Opzioni : 【On】/【Off】.

Ripristina le impostazioni

Ripristina la telecamera alle impostazioni predefinite di fabbrica, inclusi password, numero di serie, ecc. Tutte le impostazioni verranno eliminate.

Trova le informazioni sul firmware della fotocamera.

Fotografia, Video e Riproduzione

Gli utenti cambiano il pulsante della modalità su "test". In questa modalità, gli utenti possono scattare foto manualmente, registrare video e riprodurre file.

♦ Scatta foto: gli utenti premono il pulsante foto per passare alla modalità foto. Premere il pulsante snapshot per scattare una foto.

♦ Registra video: gli utenti premono il pulsante video per passare alla modalità video. Premere il pulsante Shot per avviare la registrazione del video clip. Premere di nuovo il pulsante di scatto per interrompere la registrazione.

♦ Riproduzione: gli utenti premono il pulsante di riproduzione per accedere all'interfaccia di riproduzione. Premere i pulsanti su / giù per eseguire la scansione di foto o video. Durante la riproduzione del video, premere il pulsante "OK" per riprodurre il video. Premere di nuovo il pulsante "OK" per mettere in pausa. Premere il pulsante menu per interrompere la riproduzione. Premere

nuovamente il pulsante di riproduzione per uscire dalla modalità di riproduzione.

Menu di riproduzione:

1) Elimina file corrente: gli utenti eliminano la foto o il video corrente. Opzioni: [Annulla] / [Elimina].
2) Elimina tutti i file: gli utenti eliminano tutte le foto e i file video nella scheda di memoria. Opzioni: [Annulla] / [Elimina].
3) Avvia presentazione: mostra le foto in una presentazione. Ogni foto viene visualizzata per 3 secondi. Premere il pulsante "OK" per interrompere la riproduzione.
4) Protezione da scrittura: blocca il file. Gli utenti possono evitare la cancellazione accidentale.
Opzioni: [Protezione da scrittura file corrente] / [Protezione da scrittura di tutti i file] / [Sblocca file corrente] / [Sblocca tutti i file].

Allineamento della fotocamera

Nella modalità test, gli utenti possono regolare l'angolo di esposizione ottimale e la portata del sensore di movimento. Durante il processo di calibrazione, gli utenti devono considerare se l'uso

di sensori di spostamento laterale può aiutare a ottenere i risultati di osservazione desiderati. Gli utenti possono attivare / disattivare il sensore di spostamento laterale utilizzando il menu sopra.

Gli utenti devono regolare la telecamera in base ai seguenti passaggi:

1. Gli utenti fissano la telecamera su un albero o un oggetto simile con un'altezza di 1-1,3 metri e puntano la telecamera nella posizione desiderata. Si prega di guidare la strada. Si prega di rimuovere il nastro protettivo dal sensore PIR prima dell'uso, altrimenti la distanza di rilevamento sarà influenzata. Quindi spostati lentamente da un lato all'altro dell'area di destinazione. Quando si esegue questa operazione, monitorare la visualizzazione del movimento.

2. Se questa luce diventa blu, verrà rilevata da un sensore di spostamento laterale attivato. Se la luce diventa verde, il sensore di movimento anteriore rileverà gli utenti. In questo modo, gli utenti possono allineare la telecamera all'angolo e alla distanza ottimali.

Modalità di lavoro

Gli utenti cambiano il pulsante della modalità su "test". Dopo aver acceso la fotocamera, l'angolo in alto a destra dovrebbe visualizzare la capacità di ripresa, quindi attivare il pulsante di modalità su "on", lo schermo visualizzerà un conto alla rovescia di 15 secondi, quindi il LED e lo schermo si spegneranno. La fotocamera inizia a funzionare in modo indipendente ed entra in modalità standby.

Se un animale selvatico entra nel raggio di rilevamento del sensore di movimento, la fotocamera si accenderà rapidamente e scatterà foto o video. Al termine della ripresa, la fotocamera tornerà automaticamente in modalità standby e attenderà lo scatto del successivo trigger del sensore (l'intervallo del trigger successivo si basa sul tempo impostato dall'utente nel menu per il rilevamento del movimento)

Modalità notturna

Di notte, il diodo a emissione di luce a infrarossi si accende automaticamente per fornire la luce necessaria per scattare foto. Ciò consente agli

utenti di scattare foto a una distanza compresa tra 3 metri e 20 metri senza sovraesporre di notte.

Tuttavia, se gli oggetti riflettenti (come i segnali stradali) si trovano nel campo di registrazione, ne risulterà una sovraesposizione.

Gli utenti devono tenere presente che in modalità notturna, l'immagine può essere visualizzata solo in bianco e nero.

Quando gli utenti registrano video per lunghi periodi di notte, la bassa tensione avrà un grande impatto sulla stabilità della macchina. Non utilizzare bassa tensione per registrare video di notte.

Modalità audio di riproduzione a tempo

1. Gli utenti cambiano il pulsante della modalità su "Test". Dopo l'avvio del dispositivo, verrà visualizzata l'interfaccia di impostazione della data e dell'ora (verrà visualizzata solo quando la fabbrica viene ripristinata o l'alimentazione viene interrotta per un lungo periodo). Si prega di impostare correttamente la data e l'ora, quindi premere il pulsante "OK" per

confermare. L'ora e la data impostate verranno visualizzate nella modalità video.

1. Accedere al menu per selezionare le impostazioni MP3 o premere direttamente il pulsante OK / Audio per accedere rapidamente alle impostazioni MP3 (dopo aver attivato la funzione di riproduzione con timer, le funzioni di monitoraggio del periodo di tempo e fotografia con timer saranno disabilitate), è possibile impostare il periodo di riproduzione con timer e premere il pulsante OK Confermare per accedere alle impostazioni della sorgente audio MP3, selezionare la sorgente audio da riprodurre, premere il pulsante OK per avviare la trasmissione di prova, quindi premere il pulsante menu per tornare.

2. Gli utenti spostano il pulsante Modalità in posizione "ON" e lo schermo visualizzerà un conto alla rovescia di 15 secondi. Quindi la luce LED rossa e lo schermo si spegneranno e la telecamera inizierà a funzionare in modo indipendente ed entrerà in modalità standby.

3. Se l'ora raggiunge l'ora di inizio della riproduzione impostata, il dispositivo inizierà automaticamente a riprodurre il suono impostato. Durante la riproduzione, se un animale entra nel raggio di rilevamento del sensore, la fotocamera scatterà rapidamente foto o video. Al termine della ripresa, il suono continua a essere riprodotto fino a quando l'ora non raggiunge l'ora di fine riproduzione impostata, la riproduzione si interrompe e il dispositivo entra in stato di standby (l'attivazione di questa funzione non influisce sul rilevamento normale e sullo scatto a scatto).

Nota: La sorgente audio si trova nella cartella MP3 della scheda TF. Quando gli utenti formattano la scheda, il file MP3 verrà formattato. Si prega di formattare la scheda con attenzione.

Dopo che gli utenti hanno aggiunto o eliminato la sorgente audio MP3 (la sorgente audio deve essere in formato MP3 e il nome del file deve essere composto da lettere o numeri inglesi), il

contenuto della riproduzione deve essere ripristinato.

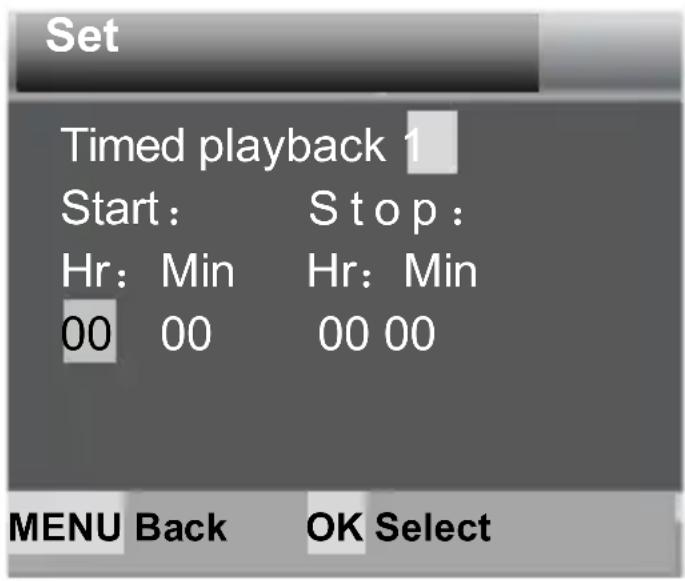

Set Timed playback 1 Start: Stop: Hr: Min Hr: Min 00 00 00 00 MENU Back OK Select

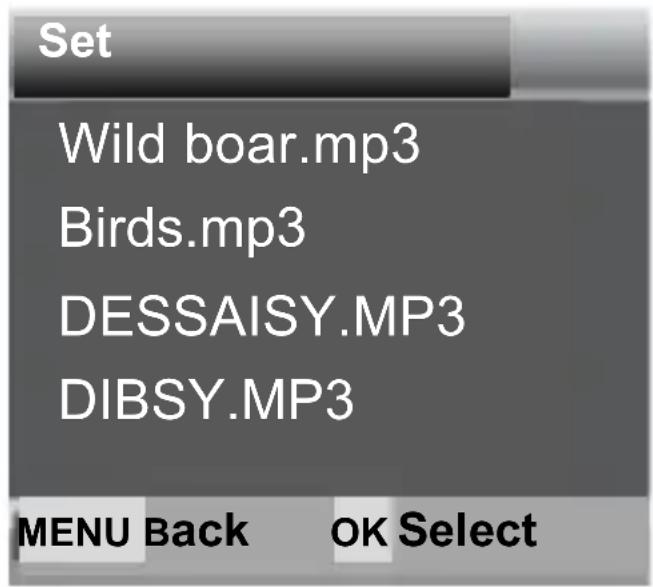

Set Wild boar.mp3 Birds.mp3 DESSAISY.MP3 DIBSY.MP3 MENU Back OK Select

Utilizzo della staffa a parete

Gli utenti possono utilizzare la staffa a parete fornita per installare in modo permanente la telecamera su una parete o un albero. Gli utenti devono assicurarsi che tutte le viti esistenti siano serrate prima di installare la staffa a parete. La migliore altezza di installazione è di circa 1 metro da terra.

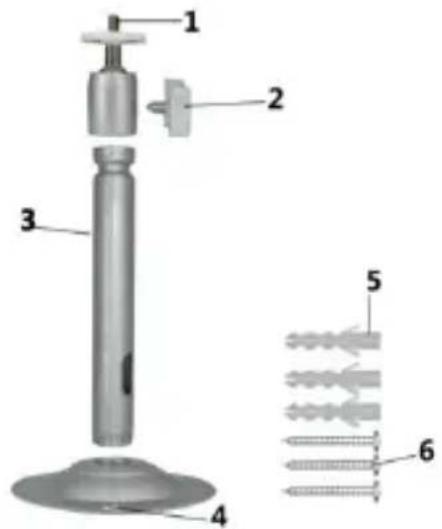

Componenti

1. Vite per treppiede
2. Vite di fissaggio staffa
3. Asta di supporto staffa
4. Praticare dei fori
5. Tasselli6. Viti

Montaggio della staffa a parete Strumenti necessary

• Trapano
  ■ Punta da trapano per muratura / calcestruzzo da 6 mm
  ■ Cacciavite con taglio a croce

ATTENZIONE

▶Gli utenti si assicurano che nessun cavo, tubo dell'acqua o tubo di riscaldamento sia installato nel punto di perforazione previsto.

▶ I tasselli forniti sono adatti solo per l'installazione su cemento e pietra. Prima che gli utenti inizino l'installazione, controllare attentamente se la posizione di installazione è adatta per la spina.

I materiali di assemblaggio utilizzati devono essere adatti alle rispettive posizioni. In caso di dubbio, gli utenti dovrebbero consultare i professionisti.

Installa i passaggi

◆ Fissare la parte inferiore della staffa a parete nella posizione di installazione richiesta e contrassegnare la posizione del foro per contrassegnare il foro.
♦ Gli utenti usano una punta da trapano con una punta da trapano da 6 mm per praticare il foro richiesto, quindi inserire il tassello, quindi inserire il tassello per renderlo a filo con il muro.
♦ Gli utenti avvitano la staffa a parete alla parete utilizzando le viti fornite.
♦ Gli utenti installano la fotocamera su un treppiede, quindi avvitano leggermente la fotocamera (circa tre giri).
♦ Gli utenti ruotano la telecamera nella direzione desiderata e la bloccano con un controdado.
◆ Per spostare la telecamera nella posizione finale, allentare leggermente i due bulloni di rotazione, posizionare la telecamera e fissare la posizione stringendo i due bulloni di rotazione.

Collegamento alla TV

La fotocamera può trasmettere il segnale video a un monitor esterno o TV. Gli utenti devono seguire le istruzioni seguenti.

1. Gli utenti collegano la fotocamera al televisore tramite il cavo AV fornito.
2. Gli utenti accendono la TV e la impostano sulla modalità AV.
3. Gli utenti accendono la fotocamera e spostano il pulsante della modalità su "Test".
4. Quando la connessione è riuscita, la fotocamera entrerà in modalità di riproduzione e lo schermo diventerà nero. L'immagine verrà riprodotta sul televisore.

Scarica i file sul computer

Esistono due modi per scaricare i file dalla scheda di memoria al computer:

• Gli utenti inseriscono la scheda di memoria nel lettore di schede.
• Gli utenti utilizzano il cavo USB fornito per collegare la fotocamera al computer.

Utilizzo di un lettore di schede

1. Gli utenti espellono la scheda di memoria dalla fotocamera e la inseriscono nel lettore di schede. Quindi collegare il lettore di schede al computer.
2. Gli utenti aprono [Risorse del computer] o [Esplora risorse] e fanno doppio clic sull'icona del disco rimovibile che rappresenta la scheda di memoria.
3. Gli utenti copiano file di immagini o video dalla scheda di memoria al computer.

Collega la fotocamera al PC tramite un cavo USB

1. Gli utenti collegano la fotocamera al cavo del computer tramite USB. Vai alla telecamera, lo schermo mostrerà "MSDC".
2. Gli utenti aprono [Risorse del computer] o [Esplora risorse]. Un "Disco rimovibile" apparirà nell'elenco delle unità. Quindi gli utenti fanno doppio clic sull'icona "disco rimovibile" per visualizzarne il contenuto. Tutti i file vengono archiviati in una cartella denominata "DCIM".
3. Gli utenti copiano foto o file sul computer.
