MANUAL DE USUARIO H3 Rexing

Felicitaciones por la compra de su nuevo dispositivo. Ha seleccionado un producto de alta calidad. Las instrucciones de operación son un componente de este producto. Contiene información importante sobre seguridad, uso y eliminación.

Antes de usar el producto, familiarícese con todas las instrucciones de operación y seguridad. Use este producto solo como se describe y solo para las áreas de aplicación especificadas.

Derechos de autor

Esta documentación está sujeta a protección de derechos de autor.

Cualquier copia o reproducción, incluidos extractos de las mismas, y la reproducción de imágenes (incluso en un estado modificado), solo se permite con la autorización por escrito del fabricante.

Uso Previsto

Este dispositivo está diseñado solo para grabar fotos y videos digitales, particularmente para observar la vida silvestre. No está destinado a ningún otro uso ni a usos

que se extiendan más allá de los indicados. Este dispositivo no está diseñado para su uso en entornos comerciales o industriales.

El fabricante no se hace responsable de los daños causados por el incumplimiento de estas instrucciones, el uso inadecuado, las reparaciones inadecuadas, la realización de modificaciones no autorizadas o el uso de piezas de repuesto no aprobadas. El operador es el único responsable.

Cuando el equipo se colocará en la filmación al aire libre, los cambios rápidos en el clima podrían conducir a un registro de errores.

Seguridad

Lea atentamente las siguientes precauciones de seguridad antes de utilizar la cámara.

- No intente desmontar la carcasa del producto. Solo un técnico autorizado puede reparar el producto.

- La cámara se calentará después de usarla durante demasiado tiempo. Esto es normal.

- Utilice el accesorio proporcionado por nuestra fábrica.

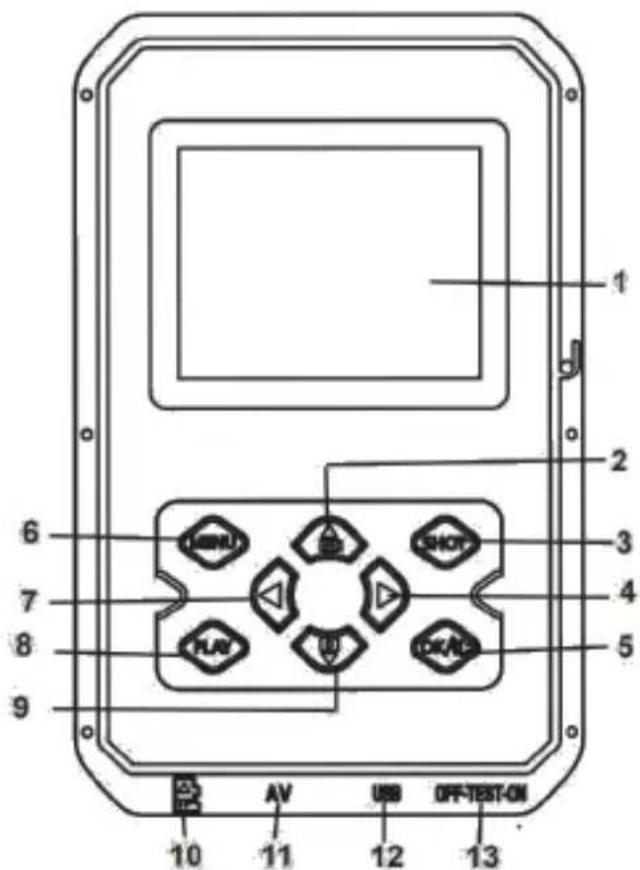

Partes de la Cámara

1. Pantalla de Visualización
2. Botón Arriba/Video
3. Botón Shot
4. Botón Derecho
5. Botón OK
6. Altavoz
7. Botón Menu
8. Botón Izquierdo
9. Botón Playback
10. Botón Abajo/Foto
    11.Ranura para tarjeta Micro SD
11. Toma AV
12. Toma USB
13. Botón de Modo

OFF-TEST-ON

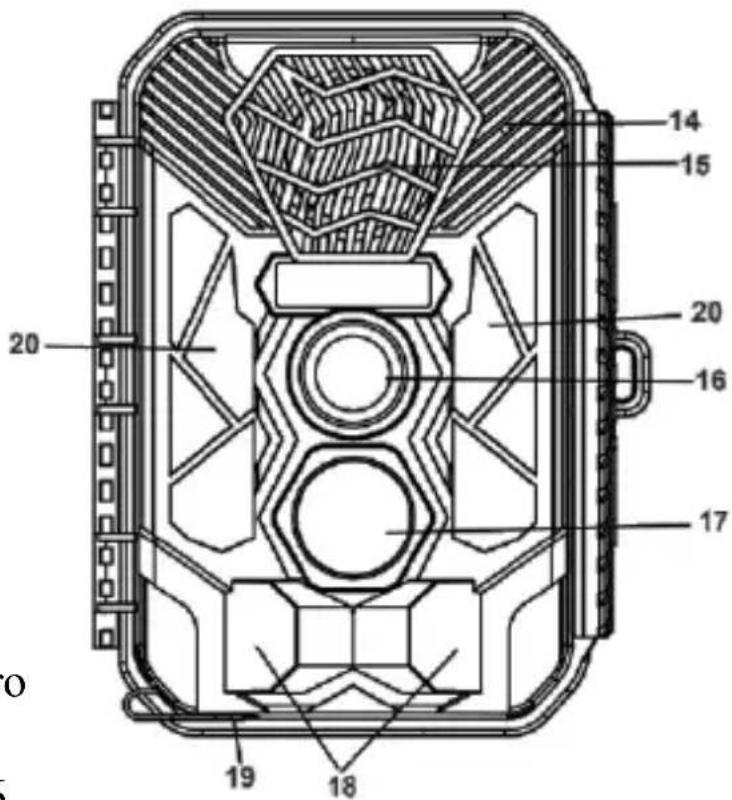

1. LED infrarrojos
2. Lente
3. Sensor de movimiento delantero

1 2 3 4 5 6 7 8 9 AV USB OFF-TEST-ON 10 11 12 13

14 15 20 16 17 19 18

1. Sensor de movimiento lateral
2. Puerto DC
3. Infrarrojo

▶ Fuente de alimentación

Instale las baterías antes de utilizar la cámara.

♦ Abra la carcasa de la cámara y retire la tapa de la batería. Instale 12 piezas de baterías alcalinas de 1,5 V AA. Asegúrese de que el electrodo sea correcto.

◆ Si la cámara está en baja potencia, conecte la cámara a un adaptador de corriente (no incluido) para la fuente de alimentación; cuando se suministre alimentación, el adaptador debe usar DC6V / 1,5A (debe tener suficiente corriente de 1,5A o más); si el adaptador no se usa correctamente, la máquina puede quemarse. El adaptador solo alimenta la máquina y no tiene función de carga.

Insertar Medios de Almacenamiento

Prepare una tarjeta Micro SD de clase 6 e insértela en la cámara para guardar más archivos. Antes de grabar, primero formatee la tarjeta de memoria.

♦ Soporta tarjeta Micro SD, hasta 512GB. Sugiera usar al menos una tarjeta de alta velocidad de clase 6 o superior. De lo contrario, dará lugar a archivos de disparo anormales y hará que el tiempo de arranque sea más largo, el disparo se bloquee y otros fenómenos anormales.

Para evitar un mal funcionamiento, la tarjeta de memoria debe estar lejos del agua, vibraciones fuertes, polvo, fuentes calientes y luz solar directa.

◆ No inserte la tarjeta de memoria a la fuerza. Consulte la marca de la cámara.

Para el primer uso, espere a que la temperatura de la tarjeta de memoria alcance la temperatura ambiente. La cámara sufrirá un cortocircuito influenciado por la temperatura y la humedad ambientales. Tenga en cuenta la protección de la cámara cuando la utilice en exteriores.

◆ Si la capacidad de la tarjeta de memoria está llena, la cámara dejará de grabar automáticamente y los LED se apagarán.

♦ Presione suavemente el borde de la tarjeta para que aparezca la tarjeta TF.

Operación Básica

Encender y Apagar la Cámara

Cambie el Botón de Modo a "Test" para encender la cámara.

Cambie el Botón de Modo a "Off" para apagar la cámara.

Configuración del Sistema

Cambie el Botón de Modo a "Test", luego podrá configurar los parámetros del sistema.

1. Presione el botón Video/Photo para cambiar entre estos dos modos.
2. Presione el botón Menu para abrir el menú de configuración.
3. Presione el botón Up/Down para escanear todos los menús. Luego presione el botón OK para ingresar a la interfaz de opciones.

4. Presione el botón Up/Down para escanear todas las opciones. Y presione el botón OK para confirmar las opciones.

5. Presione el botón Menu nuevamente para regresar al último menú o salir del menú de configuración.

El menú de configuración y las funciones son las siguientes:

Modo

Configura el modo de trabajo. En el modo de captura, la cámara simplemente toma fotografías. En el modo de video, la cámara solo graba video. En el modo de capture&video, la cámara tomará una foto primero y luego comenzará a grabar video.

Opciones: 【Foto】/【Video】/【Foto & video】.

Configuración MP3

Configure el tiempo para reproducir varios sonidos de aves y bestias para atraer y conducir animales.

Cuando elige encender, puede configurar 8 grupos de períodos de tiempo para jugar regularmente. Después de configurar la hora, haga clic en el botón OK para configurar el sonido. Hay muchos tipos de sonidos de aves y animales incorporados, que se pueden

personalizar para agregar o eliminar (la fuente de sonido debe estar en formato MP3, el nombre del archivo debe constar de letras o números).

Volumen MP3

El volumen del sonido de reproducción se puede configurar y la distancia máxima puede ser de hasta 1000 metros.

Opciones: 【Volumen 1】/【Volumen 2】/【Volumen 3】/【Volumen 4】/【Volumen 5】.

Foto & Alarma

Configure el sonido de la alarma después del disparo por inducción.

Opciones: 【abrir】/【cerrar】

Cuando elige encender, puede configurar la duración del tiempo de reproducción de la alarma. Después de configurar la hora, haga clic en el botón OK para configurar el sonido y reproducir la fuente de sonido configurada después de detectar el disparo; el sonido se puede personalizar para agregar o eliminar (la fuente de sonido debe estar en formato MP3, el nombre del archivo debe constar de letras o números).

Resolución de la Foto

Configure la resolución de la imagen fija.

Opciones : 【20MP(5200x3900P)】/【16MP(4608x3456P)】/【12MP(4000x3000P)】/【8MP(3264x2448P)】/【5MP(2592x1944P)】/【3MP(2048x1536P)】/【1MP(1280x960P)】.

Serie de fotos

Configure el número de foto del disparo continuo. En el modo de photo, la cámara tomará fotos de forma continua.

Opciones: 【1 foto】/【2 fotos en serie】/【3 fotos en serie】/【10 fotos en serie】.

Resolución de video

Configure la resolución de video. Cuanto mayor sea la resolución, más tiempo se puede almacenar el video.

Opciones : 【2688x1520P 20FPS】/【1920x1080P】/【1280x720P】/【848x480P】/【720x480P】/【640x480P】/【320x240P】.

Resolución de video TL

Configure la resolución del video de lapso de tiempo.

Opciones:【3264x2448P】/【2592x1944P】/【2048x1536P】.

Duración del video

Configure la duración de la grabación de un videoclip. El tiempo más corto es de 3 segundos y el tiempo más largo es de 10 minutos.

Opciones: 3 segundos \~ 10 minutos.

Grabación de Audio

Abra esta función, la cámara grabará audio al grabar video.

Opciones: 【On】/【Off】.

Disparo Diferido

Configure el tiempo de disparo diferido cuando la cámara detecta el movimiento. Dentro del tiempo seleccionado, la cámara no grabará ninguna imagen o video. Puede evitar almacenar demasiados eventos iguales y ahorrar más capacidad.

Opciones: 5 segundos \~ 60 minutos.

Sensores de Movimiento Laterales

Abra/cierre los sensores de movimiento laterales.

Opciones: 【On】/【Off】.

Sensores de Movimiento de Sensibilidad

Configure la sensibilidad de los sensores. El impacto ambiental es pequeño en interiores, puede elegir "Bajo". En exteriores, elija "Medio" en condiciones normales. Elija "Alto" si el impacto ambiental es enorme al aire libre. La temperatura también puede influir en la sensibilidad del sensor. "Alta sensibilidad" se aplica a entornos templados. "Baja sensibilidad" se aplica a entornos fríos.

Opciones: 【Bajo】/【Medio】/【Alto】.

Tiempo de Grabación Objetivo

Configure el tiempo de grabación objetivo. Como se muestra en la imagen de abajo, puede configurar la hora de inicio y finalización. La cámara funcionará solo en el

Configurar

Tiempo de grabación objetivo

Inicio: Final:

Hr: Min Hr: Min

00 00 00 00

MENÚ Regresar OK Seleccionar

intervalo de tiempo indicado. En otro momento, la cámara se mantendrá en estado de espera.

Opciones: 【On】/【Off】.

Lapso de Tiempo

En el menú de lapso de tiempo, hay tres opciones como se muestra a continuación.

[Normal]: la cámara tomará imágenes automáticamente según el intervalo de tiempo configurado. Por ejemplo, configure el intervalo de tiempo en 1 hora, la cámara tomará una foto cada hora. Si quieres observar que una planta florece, la cámara tomará 24 fotos en 24 horas para registrar todo el proceso de floración.

[TL Video]: puede configurar el intervalo de tiempo. El intervalo de tiempo es de 1 segundo a 24 horas. Por ejemplo, configure el intervalo en 1 hora, la cámara

Configuraciones

Configurar el lapso de tiempo

Hr: Min : Sec

00 00 30

Notificación: sensores de movimiento desactivados

MENÚ Regresar OK Seleccionar

tomará una foto cada hora. Si la cámara funciona durante 24 horas, habrá 24 fotos. Estas fotos se convertirán en un video.

[Off]: Cierra la función de lapso de tiempo.

Idioma

Configure la visualización del idioma en la pantalla.

Opciones : 【Inglés】/【Deutsch】/【Dansk】/【Suomi】

/【Svenska】/【Español】/【Français】/【Italiano】/

【Chino tradicional】/【Japonés】.

Captura sin Fin

Configure la cámara para grabar video en bucle, la cámara recorrerá las tomas y el documento más antiguo se eliminará cuando la tarjeta esté llena.

Opciones : 【On】/【Off】.

Hora & Fecha

Configure la fecha y la hora de la cámara.

El formato de fecha: dd/mm/aaaa, aaaa/mm/dd, mm/dd/aaaa.

El formato de hora: 24 h, 12 h.

Presione el botón eft/Right para elegir el elemento Presione el botón Up/Down para ajustar el valor. Y presione el botón OK para confirmar.

Opciones: 【Configurar hora y fecha】/【Formato de hora】/【Formato de fecha】.

Sello de Foto

Selle la fecha y hora en las fotos o no.

Opciones: 【Fecha y hora】/【Fecha】/【Desactivado】.

Protección de Contraseña

Configure la contraseña de encendido de la cámara. La contraseña tiene cuatro dígitos, cada dígito varía de 0 a 9 o de A a Z.

Si olvida la contraseña, debe actualizar el firmware nuevamente.

Opciones: 【On】/【Off】.

Sonido de Pitido

Abre/cierra el sonido del botón.

Opciones: 【On】/【Off】.

Formatear Tarjeta de Memoria

Formatear la tarjeta de memoria eliminará todos los datos de forma permanente. Antes de utilizar una nueva tarjeta de memoria o una tarjeta que se ha utilizado anteriormente en otro dispositivo, formatee la tarjeta de memoria.

Opciones: 【Sí】/【No】.

Serie NO.

Configure el número de serie exclusivo de la cámara. El número es de cuatro dígitos, cada dígito varía de 0 a 9 o de A a Z.

Opciones: 【On】/【Off】.

Reconfigurar Configuraciones

Restaure la cámara a la configuración predeterminada de fábrica, incluida la contraseña, el número de serie, etc. Se eliminarán todas las configuraciones.

Opciones: 【Sí】/【No】.

Versión

Busque la información de firmware de la cámara.

Tomar Fotos, Grabar Video, Reproducir

Cambie el botón de modo a "Test". En este modo, puede tomar fotos, grabar videos y reproducir archivos manualmente.

♦ Tomar fotos: presione el botón Photo para cambiar al modo de foto. Presione el botón Shot para tomar una foto.

♦ Grabar video: presione el botón Video para cambiar al modo de video. Presione el botón Shot para comenzar a grabar un videoclip. Presione el botón Shot nuevamente para detener la grabación.

♦ Reproducir: presione el botón Playback para ingresar a la interfaz de reproducción. Presione el botón Up/Down para escanear fotos o videos. Cuando reproduzca un video, presione el botón OK para reproducir el video. Presione el botón OK nuevamente para hacer una pausa. Presione el botón Menu para detener la reproducción. Presione el botón Playback nuevamente para salir del modo de reproducción.

Menú de reproducción:

1) Eliminar archivo actual: Elimina la foto o video actual. Opciones: 【Cancelar】 / 【Eliminar】.
2 ) Eliminar todos los archivos: Elimina todos los archivos de fotos y videos de la tarjeta de memoria. Opciones: 【Cancelar】 / 【Eliminar】 .
3 ) Activar presentación de diapositivas: Reproduzca las fotos en forma de diapositiva. Cada foto muestra 3 segundos. Presione el botón OK para detener la reproducción.
4 ) Protección contra escritura: Bloquea el archivo. Puede evitar la eliminación accidental. Opciones: 【Proteger contra escritura el archivo actual】 / 【Proteger contra escritura todos los archivos】 / 【Desbloquear el archivo actual】 / 【Desbloquear todos los archivos】.

Alinear la cámara

En el modo de prueba, puede ajustar el ángulo de exposición óptimo y el rango de los sensores de movimiento. Durante la alineación, considere si el uso de los sensores de movimiento laterales puede ser útil para obtener los resultados de observación deseados. Puede activar/desactivar los sensores de movimiento laterales utilizando el menú descrito anteriormente.

Ajuste la cámara de la siguiente manera:

1. Fije la cámara a un árbol u objeto similar a una altura de 1 a 1,3 metros y alinee la cámara en la dirección deseada. Retire la cinta protectora del sensor PIR antes de usarlo, o afectará la distancia de detección. Luego muévalo lentamente de un lado del área objetivo al otro lado. Mientras hace esto, controle la visualización de movimiento.

2. Si estas luces se vuelven azules, usted es detectado por uno de los sensores de movimiento laterales activados. Si las luces se ponen verdes, el sensor de movimiento delantero lo detecta. De esta manera, puede alinear la cámara al mejor ángulo y distancia.

Modo de Trabajo

Cambie el botón de modo a "TEST". Después de encender la cámara, la esquina superior derecha debe mostrar la capacidad de disparo, y luego gire el botón Mode a "ON", la pantalla mostrará una cuenta regresiva de 15 segundos, luego los LED y la pantalla se apagarán. La cámara comienza a funcionar de forma independiente y entra en modo de espera.

Si los animales salvajes entran en el rango de detección de los sensores de movimiento, la cámara se encenderá rápidamente y tomará una foto o un video. Después del disparo, la cámara vuelve automáticamente al modo de espera y espera a que se dispare el siguiente disparador del sensor (el intervalo entre el siguiente disparador es el tiempo configurado en función de la detección de movimiento del usuario en el menú)

Modo Nocturno

Durante la noche, los LED infrarrojos se encenderán automáticamente para proporcionar la luz necesaria para tomar fotos. Esto hace que sea posible tomar fotos a una distancia de aproximadamente 3 m a 20 m sin sobreexponer la imagen por la noche. Sin embargo, los objetos reflectantes, como las señales de tráfico, pueden provocar una sobreexposición si se encuentran dentro del rango de grabación.

En el modo nocturno, las imágenes solo pueden mostrarse en blanco y negro.

Al grabar un video durante mucho tiempo por la noche, el bajo voltaje puede tener una gran influencia en la

estabilidad de la máquina. No grabe videos con bajo voltaje por la noche.

Modo de sonido de reproducción temporizada

1. Cambie el botón de modo a "TEST". Cuando el dispositivo se enciende, aparecerá la interfaz de configuración de fecha y hora ( aparecerá solo cuando se reconfigure la fábrica o se desconecte la alimentación durante un tiempo prolongado). Configure la fecha y la hora correctamente y presione el botón OK para confirmar. La fecha y hora configuradas se mostrarán debajo del modo de video.

2. Ingrese al menú para seleccionar la configuración de MP3 o presione directamente el botón OK/Sound para ingresar rápidamente a la configuración de MP3 (después de que se encienda la función de reproducción con temporizador, las funciones de monitoreo del período de tiempo y fotografía con temporizador se deshabilitarán), puede configurar el período de tiempo de reproducción del temporizador, presione el botón OK para confirmar e ingresar a la configuración de la fuente de audio MP3, seleccione la fuente de audio que se reproducirá, presione el botón OK para iniciar una

transmisión de prueba y presione el botón de menú para regresar después de confirmar.

1. Cambie el botón Mode a "ON" y la pantalla mostrará una cuenta regresiva de 15 segundos. Luego, la luz LED roja y la pantalla se apagarán y la cámara comenzará a funcionar de forma independiente y entrará en modo de espera.

2. Si el tiempo alcanza el tiempo de inicio de reproducción configurado, el dispositivo comenzará a reproducir automáticamente el sonido configurado. Durante el proceso de reproducción, si algún animal entra en el rango de detección del sensor, la cámara rápidamente tomará fotos o videos. Una vez finalizada la filmación, el sonido continuará reproduciéndose hasta que llegue el tiempo de reproducción final configurado, detenga la reproducción y el dispositivo ingrese en el modo de espera (activar esta función no afecta la detección normal ni la activación de la filmación).

Nota: la fuente de audio se encuentra en la carpeta MP3 de la tarjeta TF. El archivo MP3 se formateará cuando se formatee la tarjeta. Formatee la tarjeta con cuidado.

Después de agregar o eliminar una fuente de audio MP3 (la fuente de audio debe estar en formato MP3 y el nombre del archivo debe estar compuesto por letras o números en inglés), debe reconfigurar el contenido de reproducción.

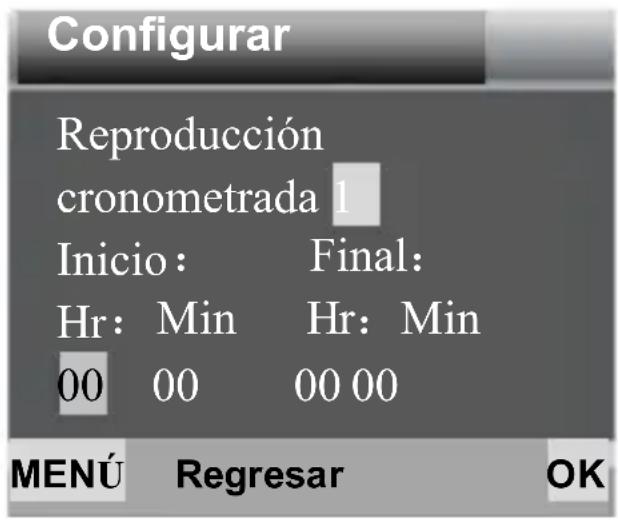

Configurar Reproducción cronometrada 1 Inicio : Final: Hr: Min Hr: Min 00 00 00 00 MENÚ Regresar OK

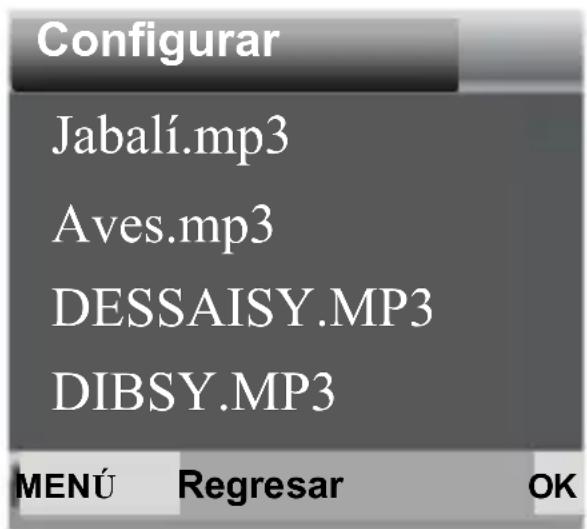

Configurar Jabalí.mp3 Aves.mp3 DESSAISY.MP3 DIBSY.MP3 MENÚ Regresar OK

Usar el soporte de pared

Puede montar la cámara de forma permanente en una pared o en un árbol utilizando el soporte de pared suministrado. Antes de montar el soporte de pared, debe asegurarse de que todos los tornillos existentes estén apretados. La mejor distancia de altura de instalación desde el suelo es de aproximadamente 1 metro.

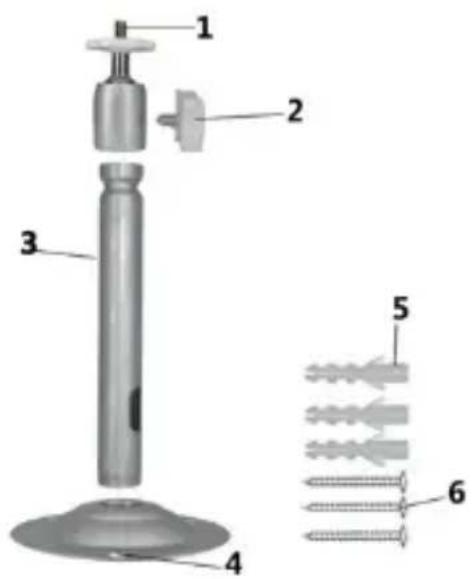

Componentes

1. Tornillo de trípode
2. Tornillo de fijación del soporte
3. Varilla de soporte del soporte
4. Taladrar agujeros
5. Tacos de pared
6. Tornillos

Montar en el soporte de pared

Herramientas necesarias

■ Taladro
■ Broca de 6 mm para mampostería/hormigón
■ Destornillador Phillips

PRECAUCIÓN

▶ Asegúrese de que no haya líneas eléctricas, tuberías de agua o calefacción instaladas en la ubicación de perforación propuesta.

▶ Los tacos de pared suministrados solo son adecuados para el montaje en hormigón y piedra. Antes de comenzar la instalación, verifique cuidadosamente la

ubicación de la instalación para verificar que sea adecuada para los enchufes.

El material de montaje utilizado debe ser adecuado para la ubicación respectiva. En caso de duda, consulte a un profesional.

Pasos de Instalación

♦ Marque los agujeros de perforación sosteniendo el pie del soporte de pared en la ubicación de montaje deseada y marcando las posiciones de los agujeros.
♦ Utilice un taladro con una broca de 6 mm para perforar los orificios necesarios e inserte los tapones e inserte los tacos de pared a ras de la pared.
♦ Atornille el soporte de pared a la pared con los tornillos suministrados.
◆ Monte la cámara en el tornillo del trípode y atornille un poco la cámara (unas tres vueltas).
◆ Gire la cámara en la dirección deseada y fijela con la contratuerca.
◆ Para mover la cámara a su posición final, afloje un poco los dos tornillos de pivote, coloque la cámara y fije la posición apretando los dos tornillos de pivote.

▶ Conectar a la TV

La cámara puede transferir la señal de video a un monitor externo o un televisor. Siga las instrucciones a continuación para operar.

1. Conecte la cámara al televisor mediante el cable AV proporcionado.
2. Encienda el TV y configúrelo en modo AV.
3. Encienda la cámara, cambie el botón Mode a "Test".
4. Una vez que la conexión sea exitosa, la cámara ingresará al modo de reproducción y la pantalla se pondrá negra. La imagen se mostrará en la TV.

➤ Descargar Archivos a la Computadora

Hay dos formas de descargar archivos de la tarjeta de memoria a la computadora:

• Insertando la tarjeta de memoria en un lector de tarjetas

✿ Conectando la cámara a la computadora mediante el cable USB suministrado.

Usar un Lector de Tarjetas

1. Extraiga la tarjeta de memoria de la cámara e insértela

en un lector de tarjetas. Luego, conecte el lector de tarjetas a una computadora.

1. Abra [Mi PC] o [Explorador de Windows] y haga doble clic en el icono del disco extraíble que representa la tarjeta de memoria.

2. Copie archivos de imagen o video de la tarjeta de memoria a su computadora.

Conectar la Videocámara a una PC mediante el Cable USB

1. Conecte la cámara a la computadora mediante un cable USB. Encienda la cámara, la pantalla mostrará "MSDC".
2. Abra [Mi PC] o [Explorador de Windows]. Aparece un "Disco extraíble" en la lista de unidades. Haga doble clic en el icono "Disco extraíble" para ver su contenido.
   Todos los archivos se almacenan en la carpeta denominada "DCIM".
3. Copie las fotos o archivos a su computadora.
