MANUALE UTENTE FORNEBY 505.569.02 IKEA

Consultare l'elenco completo dei Centri di Assistenza nominati da IKEA e dei relativi numeri di telefono nell'ultima pagina del presente manuale.

ENGLISH 4

DEUTSCH 40

FRANÇAIS 79

ITALIANO 118

Contents

Informazioni di sicurezza 118

Istruzioni di sicurezza 120

Installazione 124

Descrizione del prodotto 124

Pannello dei comandi 125

Prima del primo utilizzo 126

Utilizzo quotidiano 127

Funzioni del timer 134

Utilizzo degli accessori 135

Funzioni aggiuntive 138

Consigli e suggerimenti utili 139

Pulizia e cura 143

Risoluzione dei problemi 149

Dati tecnici 150

Efficienza energetica 151

Struttura del menu 152

Considerazioni sull'ambiente 153

GARANZIA IKEA 153

Con riserva di modifiche.

Informazioni di sicurezza

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. Il produttore non è responsabile se un'installazione ed un uso non corretto

dell'apparecchiatura provocano lesioni e danni. Tenere sempre le istruzioni a portata di mano come riferimento futuro.

Sicurezza di bambini e persone vulnerabili

- Quest'apparecchiatura può essere usata da bambini a partire da 8 anni di età e da adulti con capacità fisiche, sensoriali o mentali limitate o con scarsa esperienza e conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'utilizzo in sicurezza dell'apparecchiatura e se hanno compreso i rischi coinvolti. I bambini che hanno meno di 8 anni e le persone con disabilità diffuse e complesse vanno tenuti lontani dall'elettrodomestico, a meno che non vi sia una supervisione continua.

• I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchiatura.

• Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.

• AVVERTENZA: L'elettrodomestico e le parti accessibili si riscaldano molto durante l'uso. Tenere i bambini e gli animali domestici lontani dall'apparecchiatura durante l'uso e durante il raffreddamento.

• Se l'elettrodomestico ha un dispositivo di sicurezza per i bambini sarà opportuno attivarlo.
• I bambini non devono eseguire interventi di pulizia e manutenzione sull'elettrodomestico senza essere supervisionati.

Avvertenze di sicurezza generali

- L'installazione dell'apparecchiatura e la sostituzione dei cavi può essere effettuata unicamente da personale qualificato.

- AVVERTENZA: L'elettrodomestico e le parti accessibili si riscaldano molto durante l'uso. Fare attenzione a non toccare gli elementi riscaldanti.

- Utilizzare sempre guanti da forno per rimuovere o inserire accessori o pirofile.

- Prima di eseguire le procedure di manutenzione, disattivare l'alimentazione.

- AVVERTENZA: Assicurarsi che l'elettrodomestico sia spento prima di sostituire la lampadina per evitare la possibilità di scosse elettriche.

- Non utilizzare l'apparecchiatura prima di installarla nella struttura a incasso.

• Non utilizzare vaporelle per pulire l'elettrodomestico.

- Non utilizzare detergenti abrasivi o raschietti di metallo per pulire il vetro dello sportello per non rigare la superficie e causare la rottura del vetro.

- Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un centro di assistenza tecnica autorizzato o da una persona qualificata per evitare situazioni di pericolo elettrico.

• Prima della pulizia per pirolisi rimuovere gli accessori e i depositi/le fuoriuscite eccessivi dalla cavità dell'apparecchiatura.

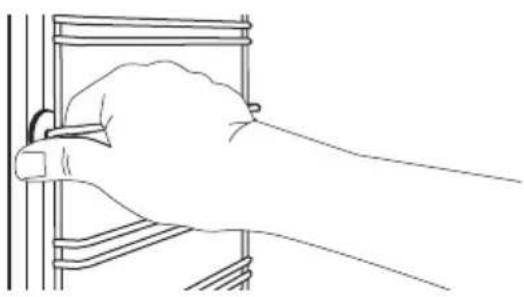

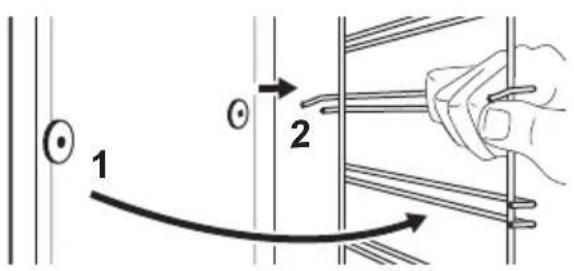

• Per rimuovere i supporti del ripiano, tirare prima la parte anteriore del supporto del ripiano e poi l'estremità posteriore lontano dalle pareti laterali. Installare i supporti ripiani seguendo al contrario la procedura indicata.
• I mezzi per lo scollegamento devono essere incorporati nel cablaggio fisso conformemente alle regole di cablaggio.
• Usare esclusivamente la termosonda (sensore temperatura al centro) consigliata per questa apparecchiatura.

Istruzioni di sicurezza

Installazione

AVVERTENZA! L'installazione dell'apparecchiatura deve essere eseguita da personale qualificato.

• Rimuovere tutti i materiali di imballaggio.
  • Non installare o utilizzare l'apparecchiatura se è danneggiata.
• Attenersi alle istruzioni fornite insieme all'apparecchiatura.
• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.
• Non tirare l'apparecchiatura per la maniglia.
• Installare l'apparecchiatura in un luogo sicuro e idoneo che soddisfi i requisiti di installazione.
• È necessario rispettare la distanza minima dalle altre apparecchiature.
• Prima di montare l'apparecchiatura controllare che la porta del forno si apra senza limitazioni.

Altezza minima del mobiletto (mobiletto sotto all'altezza minima del piano di lavoro)	580 (600) mm
Larghezza del mobiletto	560 mm
Profondità del mobiletto	550 (550) mm
Altezza della parte anteriore dell'apparecchiatura	589 mm
Altezza della parte posteriore dell'apparecchiatura	571 mm
Larghezza della parte anteriore dell'apparecchiatura	595 mm
Larghezza della parte posteriore dell'apparecchiatura	559 mm
Profondità dell'apparecchiatura	569 mm
Profondità di incasso dell'apparecchiatura	548 mm
Profondità con oblò aperto	1022 mm
Dimensioni minime dell'apertura di ventilazione. Apertura collocata sul lato posteriore inferiore	560x20 mm
Viti di montaggio 4x25	mm

Collegamento elettrico

AVVERTENZA! Rischio di incendio e scossa elettrica.

• Tutti i collegamenti elettrici devono essere realizzati da un elettricista qualificato.
• L'apparecchiatura deve disporre di una messa a terra.
• Verificare che i parametri sulla targhetta siano compatibili con le indicazioni elettriche dell'alimentazione.
• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.
  • Non utilizzare prese multiple e prolunghe.
• Accertarsi di non danneggiare la spina e il cavo. Qualora il cavo elettrico debba essere sostituito, l'intervento dovrà essere effettuato dal nostro Centro di Assistenza autorizzato.
• Evitare che i cavi entrino a contatto o si trovino vicino alla porta dell'apparecchiatura o sulla nicchia sotto all'apparecchiatura, in particolare quando il dispositivo è in funzione o la porta è calda.
• I dispositivi di protezione da scosse elettriche devono essere fissati in modo tale da non poter essere disattivati senza l'uso di attrezzi.

• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.

• Nel caso in cui la spina di corrente sia allentata, non collegarla alla presa.

• Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre dalla spina.
• Servirsi unicamente di dispositivi di isolamento adeguati: interruttori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusibile), sganciatori per correnti di guasto a terra e relè.
• L'impianto elettrico deve essere dotato di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura dalla presa di corrente a tutti i poli. Il dispositivo di isolamento deve avere un'apertura di contatto di almeno 3 mm.
• Chiudere completamente la porta dell'apparecchiatura prima di collegare spina alla presa elettrica.

Utilizzo:

AVVERTENZA! Rischio di lesioni, ustioni, scosse elettriche o esplosioni.

• Non modificare le specifiche tecniche dell'apparecchiatura.
• Assicurarsi che le aperture di ventilazione non siano bloccate.
  • Non lasciare l'elettrodomestico incustodito durante il funzionamento.
• Spegnere l'elettrodomestico dopo ogni utilizzo.
• Prestare attenzione in fase di apertura dello sportello dell'elettrodomestico, quando quest'ultimo è in funzione. Può esservi un rilascio di aria calda.
• Non accendere l'elettrodomestico con le mani bagnate o quando è a contatto con l'acqua.
• Non esercitare pressione sullo sportello aperto.
• Non utilizzare l'elettrodomestico come superficie di lavoro o come superficie di deposito.

• Aprire lo sportello dell'elettrodomestico attentamente. L'utilizzo di ingredienti con alcol può provocare una miscela di alcol e aria.

• Non lasciare scintille o fiamme libere a contatto con l'elettrodomestico quando si apre lo sportello.

• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente infiammabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.

AVVERTENZA! Vi è il rischio di danneggiare l'apparecchiatura.

• Per evitare danni o lo scolorimento dello smalto:
• Non collocare pirofile o altri oggetti all'interno dell'elettromestico direttamente sul fondo.
• Non collocare la pellicola di alluminio direttamente sul fondo della cavità dell'elettrodomestico.
• Non versare acqua direttamente all'interno dell'elettrodomestico caldo.
• Non conservare piatti e alimenti umidi all'interno dell'elettrodomestico dopo aver terminato la cottura.
• Prestare attenzione in fase di rimozione o installazione degli accessori.

- Lo scolorimento dello smalto o dell'acciaio inox non influisce sulle prestazioni dell'elettrodomestico.

- Usare una leccarda per torte umide. I succhi di frutta causano macchie che possono essere permanenti.

- Eseguire sempre la cottura con lo sportello dell'apparecchiatura chiuso.

- Se l'apparecchiatura si trova dietro a un pannello anteriore (ad es. una porta), assicurarsi che questo non sia mai chiuso quando l'apparecchiatura è in funzione. Calore e umidità possono accumularsi sul retro di un pannello chiuso causando danni all'apparecchiatura, all'alloggiamento o al pavimento. Dopo l'uso non chiudere il pannello dell'armadio finché l'apparecchiatura non si è completamente raffreddata.

Pulizia e manutenzione

AVVERTENZA! Vi è il rischio di lesioni, incendio o danni all'apparecchiatura.

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.
• Controllare che l'apparecchiatura sia fredda. Vi è il rischio che i pannelli in vetro si rompano.

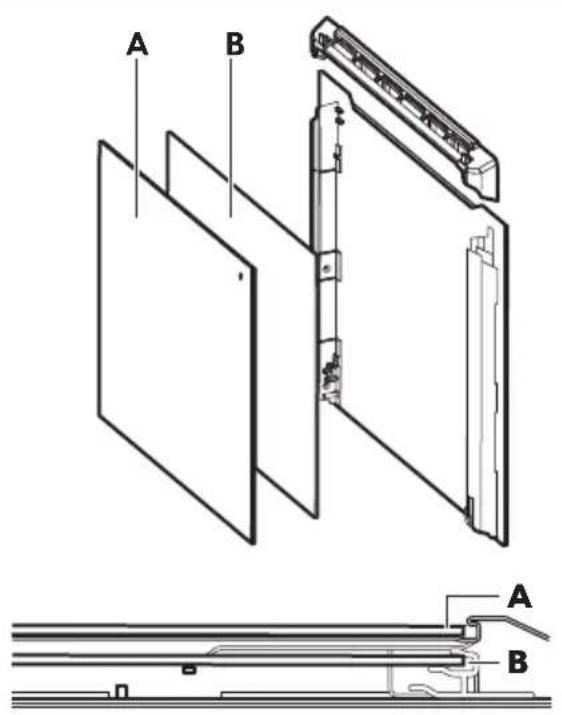

• Sostituire immediatamente i pannelli in vetro della porta nel caso in cui siano danneggiati. Contattare il Centro Assistenza Autorizzato.
• Prestare attenzione quando si rimuove la porta dall'apparecchio. la porta è pesante!
• Pulire regolarmente l'apparecchiatura per evitare il deterioramento dei materiali che compongono la superficie.
• I residui di grasso e di cibo nell'apparecchiatura possono provocare un incendio.
• Se si utilizza uno spray per il forno, seguire attentamente le istruzioni di sicurezza sulla confezione.

Pulizia per pirolisi

AVVERTENZA! Rischio di lesioni / Incendi / Emissioni chimiche (fumi) in modalità pirolitica.

• Durante la pulizia per pirolisi, vengono rilasciati fumi che non sono dannosi per gli esseri umani, compresi neonati o persone con condizioni mediche.
• A differenza dell'uomo, alcuni uccelli e rettili possono essere estremamente sensibili ai potenziali vapori emessi durante il processo di pulizia di tutti i forni pirolitici. Anche i piccoli animali domestici possono risultare molto sensibili agli sbalzi di temperatura localizzata nelle vicinanze di tutti i forni pirolitici durante il programma di pulizia per pirolisi.
• Prima di eseguire la pulizia automatica per pirolisi o il primo utilizzo, rimuovere dalla cavità del forno:

- eventuali residui di cibo in eccesso, perdite di olio o grasso / accumuli.

- qualsiasi oggetto rimovibile (compresi ripiani, guide laterali / guide telescopiche forniti in dotazione con il prodotto), in particolare qualsiasi pentola, padella, teglia, utensile antiaderente, ecc.

- Superfici antiaderenti su pentole, padelle, teglie, utensili, ecc., possono essere danneggiate dalla temperatura elevata della pulizia per pirolisi di tutti i forni pirolitici e possono essere anche una fonte di vapori nocivi a basso livello.

- Leggere attentamente tutte le istruzioni per la pulizia per pirolisi.

- Tenere i bambini lontano dall'apparecchiatura mentre è in corso la pulizia per pirolisi. L'apparecchiatura diventa molto calda e viene rilasciata aria calda dalle aperture di raffreddamento anteriori.

- La temperatura della pulizia per pirolisi e del primo utilizzo a temperatura massima sono operazioni ad alta temperatura che possono rilasciare fumi dai residui di cottura e dai materiali di costruzione, pertanto si consiglia vivamente ai consumatori di:

- assicurare una buona ventilazione durante e dopo ogni pulizia per pirolisi.

- assicurare una buona ventilazione durante e dopo il primo utilizzo alla massima temperatura.

- Assicurarsi che tutti gli animali domestici (soprattutto gli uccelli) siano allontanati il più possibile dall'apparecchiatura durante e dopo la pulizia per pirolisi e il primo utilizzo alla massima temperatura. Durante il ciclo pirolitico e fino al raffreddamento dell'apparecchiatura a temperatura ambiente è preferibile tenere gli animali domestici in un'altra stanza. Garantire una buona ventilazione durante e dopo il ciclo pirolitico e il ciclo di primo utilizza alla massima temperatura (fino al raffreddamento dell'apparecchiatura).

Illuminazione interna

AVVERTENZA! Pericolo di scosse elettriche.

- Per quanto riguarda la lampada o le lampade all'interno di questo prodotto e le lampade di ricambio vendute separatamente: Queste lampade sono destinate a resistere a condizioni fisiche estreme negli elettrodomestici, come temperatura, vibrazioni, umidità, o sono destinate a segnalare informazioni sullo stato operativo dell'apparecchio. Non sono destinate ad essere utilizzate in altre applicazioni e non sono adatte per l'illuminazione di ambienti domestici.

- Questo prodotto contiene una sorgente luminosa di classe di efficienza energetica G.

- Servirsi unicamente di lampadine con le stesse specifiche tecniche.

Assistenza

- Per far riparare l'apparecchiatura, rivolgersi a un Centro di Assistenza Autorizzato.

- Utilizzare solo ricambi originali.

Smaltimento

AVVERTENZA! Rischio di lesioni o soffocamento.

- Staccare la spina dall'alimentazione elettrica.

- Tagliare il cavo elettrico dell'apparecchiatura e smaltirlo.

- Rimuovere la porta per evitare che bambini e animali domestici rimangano chiusi all'interno dell'apparecchiatura.

- Materiale di imballaggio:

Il materiale dell'imballaggio è riciclabile. I componenti in plastica sono identificati mediante marchi quali PE, PS ecc. Smaltire il materiale di imballaggio negli appositi contenitori presso le strutture locali per lo smaltimento dei rifiuti.

Installazione

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Montaggio

Consultare le istruzioni di montaggio per l'installazione.

Installazione dell'impianto elettrico

AVVERTENZA! L'installazione dell'apparecchiatura deve essere eseguita da personale qualificato.

Il produttore non è responsabile qualora non vengano applicate le precauzioni del capitolo Informazioni per la sicurezza.

La dotazione standard del forno al momento della fornitura non prevede una spina e un cavo di rete.

Cavo

Tipi di cavi disponibili per l'installazione o la sostituzione:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Per la sezione del cavo, fare riferimento alla potenza totale riportata sulla targhetta dei dati. E' anche possibile consultare la tabella:

Potenza totale (W) Sezione del cavo (mm^2)

massimo 1.380 3 x 0.75

massimo 2.300 3 x 1

massimo 3.680 3 x 1.5

Il cavo di terra (verde/giallo) deve essere 2 cm più lungo dei cavi di fase e neutro (rispettivamente blu e marrone).

Descrizione del prodotto

Panoramica generale

31 42 5 6 7 8 9 10

Accessori

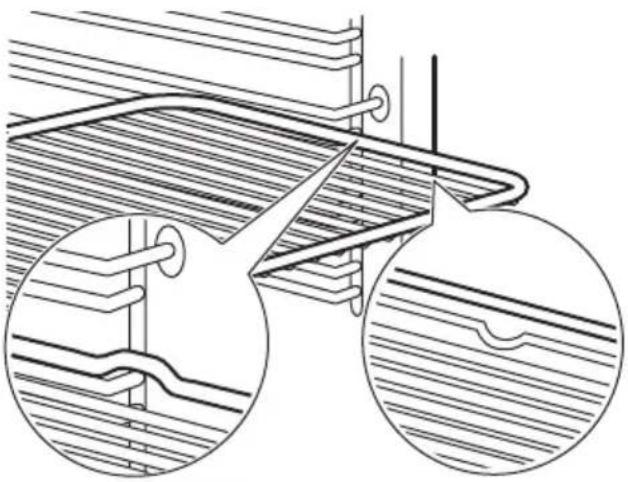

- Ripiano a filo x 2

1 Pannello dei comandi
2 Manopola di regolazione delle funzioni cottura
3 Display
4 Manopola di regolazione
5 Resistenza
6 Lampadina
7 Ventola
8 Goffratura cavità
9 Supporto ripiano, rimovibile
10 Posizioni ripiano

Per stoviglie, stampi per dolci, arrosti.

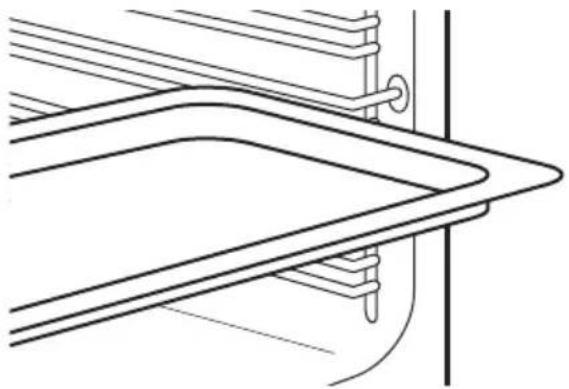

- Lamiera dolci x 1

Per torte e biscotti.

ITALIANO 125

- Grill-/Leccarda x 1

Per cuocere al forno e arrostire o per raccogliere il grasso.

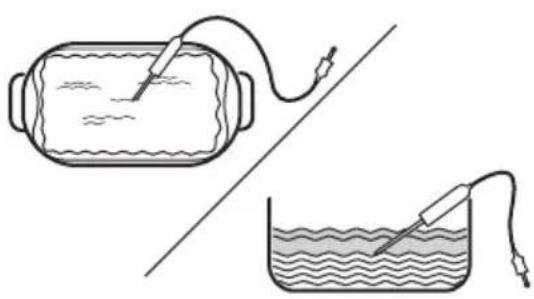

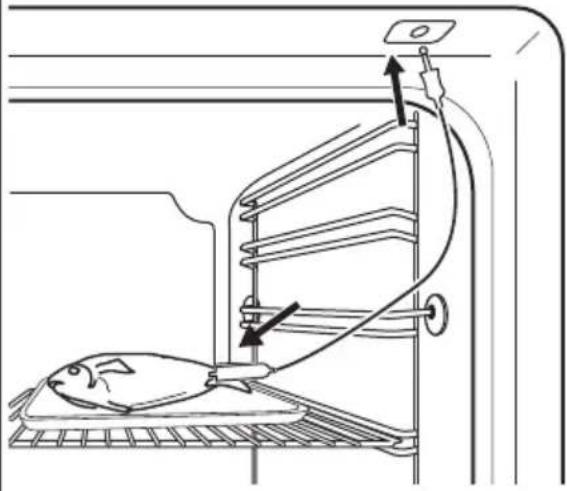

- Termosonda x 1

Per misurare il livello di cottura degli alimenti.

• Guide telescopiche x 1 set

Per ripiani e vassoi.

Pannello dei comandi

Panoramica del pannello di controllo

	[0622]	[XCDC]		[0TZZ]
Timer	Riscalda-mento rapido	Luce forno	Termoson-da	Confermare l'impostazio-ne	Premere	Ruotare la ma-nopola
Selezionare una funzione cottura per accendere l'elettrodomestico.
Per spegnere l'elettrodomestico, ruotare la manopola delle funzioni cottura fino a portarla in posizione off.

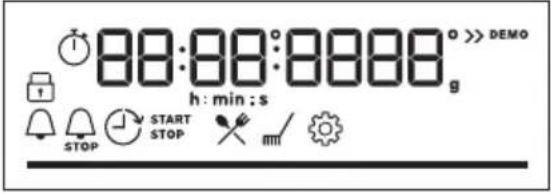

Display

Display con le funzioni chiave.

Spie display

Indicatori di base
[DTST]Blocco Cottura guidata	(22DS)	Pulizia	(23TW)Imposta-zioni	Riscaldamento ra-pido
Spie timer
Contaminuti	STOPOrario fine	[KSW7]Ritardo		[5TXX]Timer

Barra di avanzamento - per temperatura o tempo. Quando l'elettrodomestico raggiunge la temperatura impostata, la barra è completamente rossa.

Indicatore di cottura a vapore
Termosonda indicatore

Prima del primo utilizzo

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Pulizia iniziale

Prima del primo utilizzo, pulire l'elettrodomestico vuoto e impostare l'ora:
			00:00Impostare l'ora. Premere OK

Preriscaldamento iniziale

Preriscaldare il forno vuoto prima di utilizzarlo per la prima volta.
Fase 1 Togliere gli accessori e i supporti ripiano amovibili dal forno.
Fase 2	Impostare la temperatura massima.per la funzione:☐Lasciare in funzione il forno per un'ora.
Fase 3	Impostare la temperatura massima.per la funzione:☐Lasciare in funzione il forno per 15 minuti.
iIl forno può produrre un odore sgradevole e fumo in fase di pre-riscaldamento. Accertarsi che la stanza sia ventilata.

Istruzioni d'uso: Blocco sicurezza bambini meccanica

L'elettrodomestico è dotato di un blocco di sicurezza bambini installato. È la chiusura

porta che si trova sul lato destro del forno, sotto al pannello dei comandi.

Per aprire la porta del forno col blocco bambini:
Passaggio 1	Tenere premuto il blocco di sicurezza bambini.
Passaggio 2	Tirare la maniglia dello sportello per aprirlo. Chiudere la porta del forno senza premere il blocco di sicurezza bambini.

Per rimuovere il blocco di sicurezza bambini:
Passaggio 1	Aprire la porta e rimuovere il blocco di sicurezza bambini con la chiave torx fornita con il forno.
Passaggio 2	Riavvitare la vite dopo aver rimosso il blocco di sicurezza bambini.

Utilizzo quotidiano

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Come impostare le Funzioni cottura

Passaggio 1	Ruotare la manopola delle funzioni cottura per selezionare una funzione cottura.
Passaggio 2	Ruotare la manopola di regolazione della temperatura per impostare la temperatura.
» - tenere premuto per attivare la funzione: Riscaldamento rapido. È disponibile per alcune funzioni del forno.

SteamBake
Accertarsi che il forno sia freddo.
Passaggio 1 Passaggio 2	Passaggio 3 Passaggio 4		Preriscaldare il for-no vuoto per 10 mi-nuti per creare umidità.Mettere gli alimen-ti in forno.
Riempire l'incavo della cavità con ac-qua di rubinetto.	Selezionare la funzione riscal-damento.	Impostare la temperatura.
^i La capacità massima della goffratura della cavità è 250 ml. Non riempire la goffratura del-la cavità con acqua durante la cottura o quando il forno è caldo.

Al termine della cottura:
Passaggio 1 Passaggio 2 Passaggio 3
Per spegnere il forno, ruota-re la manopola delle funzioni di riscaldamento fino a por-tarla in posizione off.	Aprire la porta con cautela. L'u-midità che fuoriesce può pro-vocare ustioni.	Accertarsi che il forno sia freddo. Togliere l'acqua ri-manente dalla goffratura della cavità.

Funzioni cottura

Funzione cottura Applicazione
Cottura ventilata	Per cuocere su massimo tre posizioni della griglia contemporanea-mente ed essiccare i cibi. Impostare la temperatura di 20-40 °C in me-no rispetto a quella per Cottura convenzionale.
Cottura convenzio-nale	Per cuocere e arrostire alimenti su una sola posizione della griglia.
SteamBake	Per aggiungere umidità durante la cottura. Per ottenere il giusto co-lore e una crosta croccante durante la cottura. Per ottenere una mag-giore succosità durante il riscaldamento. Per conservare frutta o ver-dura.
Funzione Pizza	Per preparare la pizza. Per una doratura intensa e una base croccan-te.
Resistenza inferio-re	Per dorare torte con base croccante e per conservare gli alimenti.
Cibi congelati	Per rendere croccanti i cibi confezionati, come ad esempio patatine fritte, crochette o involtini primavera.
Cottura ventilata umida	Questa funzione è progettata per il risparmio energetico durante la cottura. Quando viene usata questa funzione, la temperatura all'interno della cavità potrebbe essere diversa rispetto alla temperatura impostata. Viene utilizzato il calore residuo. La potenza riscaldante potrebbe essere ridotta. Per ulteriori informazioni, consultare il capitolo "Uso quotidiano", Note su: Cottura ventilata umida.
Grill	Per grigliare alimenti di ridotto spessore e tostare il pane.
Doppio grill venti-lato	Per arrostire grandi tagli di carne o pollame con ossa su una posizio-ne della griglia. Per gratinare e dorare.
≡Menu	Per accedere al Menu: Cottura guidata, Pulizia, Impostazioni.

Cottura ventilata, Cottura convenzionale: Quando si imposta la temperatura al di sotto di 80 °C, la lampada si spegne automaticamente dopo 30 secondi.

Note su: Cottura ventilata umida

Questa funzione è stata utilizzata per la conformità alla classe energetica e ai requisiti di ecodesign (secondo la normativa EU 65/2014 e EU 66/2014). Test conformemente a:

IEC/EN 60350-1

La porta del forno dovrebbe essere chiusa in fase di cottura, in modo che la funzione non

venga interrotta. Ciò garantisce inoltre che il forno funzioni con la più elevata efficienza energetica possibile.

Quando viene usata questa funzione, la lampada si spegne automaticamente dopo 30 secondi.

Per le istruzioni di cottura rimandiamo al capitolo "Consigli e suggerimenti", Cottura ventilata umida.

Come impostare: Cottura guidata

Ogni piatto di questo sottomenu prevede una funzione cottura e una temperatura consigliate. Utilizzare la funzione per preparare un piatto rapidamente con le impostazioni predefinite. È anche possibile regolare l'ora e la temperatura in fase di cottura.

Alcune pietanze possono anche essere cucinate usando:	Il livello fino al quale viene cucinato un piatto:
• Termosonda • Al sangue	• Medio• Ben cotto

Passaggio 1 Passaggio 2 Passaggio 3 Passaggio 4
		5
Accedere al menu. Selezionare Cottura guidata. Premere OK.		Selezionare la pietanza. Premere OK	Inserire la pietanza nel forno. Conferma-re l'impostazione.

Cottura guidata

Legenda
	Termosonda disponibile. Collocare il Termosonda nella parte più spessa del piatto.L'apparecchiatura si spegne quando viene raggiunta la temperatura impostata del Termosonda.
	La quantità di acqua per la funzione.

Legenda
	Preriscaldare l'apparecchiatura prima di iniziare la cottura.
	Livello del ripiano.

Sul display viene visualizzato P e il numero del piatto, che è possibile controllare nella tabella.

	Piatto Peso Livello / Accessorio ripiano
1	Roast beef, al sangue	1 - 1.5 kg; 4 - 5 pezzi cm spessi	teglia da fornoFriggere la carne per alcuni minuti in una pa-della calda. Inserire nell'apparecchiatura.
2	Roast beef, cot-tura media
3	Roast beef, ben cotto
4	Bistecca, media cottura	180 - 220 g per pezzo; 3 fette cm spesse	3; pirofila su ripiano a filoFriggere la carne per alcuni minuti in una pa-della calda. Inserire nell'apparecchiatura.
5	Arrosto di manzo / brasato (co-stoletta, scamone, fesa)	1.5 - 2 kg	2; pirofila su ripiano a filo Friggere la carne per alcuni minuti in una pa-della calda. Aggiungere liquido. Inserire nel-l'apparecchiatura.
6	Roast beef, al sangue (cottura lenta)	1 - 1.5 kg; 4 - 5 pezzi cm spessi	lamiera dolci Utilizzare le spezie preferite o il semplice pepe macinato. Friggere la carne per alcuni minuti in una padella calda. Inserire nell'apparecchiatura.
7	Roast beef, cot-tura media (cot-tura lenta)
8	Roast beef, ben cotto (cottura len-ta)
9	Filetto, al sangue (cottura lenta)	0,5 - 1,5 kg; 5 - 6 pezzi cm spessi	teglia da forno Utilizzare le spezie preferite o il semplice pepe macinato. Friggere la carne per alcuni minuti in una padella calda. Inserire nell'apparecchiatura.
10	Filetto, cott. me-dia (cottura lenta)
11	Filetto, cotto (cot-tura lenta)
12	Arrosto di vitello (ad es. spalla)	0.8 - 1.5 kg; 4 pezzi cm spessi	2; pirofila su ripiano a filo Utilizzare le spezie preferite. Aggiungere liquido. Arrosto coperto.
13	Collo o spalla di maiale arrosto	1.5 - 2 kg	2; pirofila su ripiano a filo Girare la carne a metà cottura.
14	Maiale sfilacciato (cottura lenta)	1.5 - 2 kg	teglia da forno Utilizzare le spezie preferite. Girare la carne a metà cottura per ottenere una doratura uni-forme.
15	Lombo, fresco 1 - 1	5 kg; 5 - 6 pezzi cm spessi	2; pirofila su ripiano a filo Utilizzare le spezie preferite.
16	Costolette di maiale	2 - 3 kg; utiliz-zare crudo, 2 - 3 cm costolette di maiale sottili	3; leccarda Aggiungere il liquido per coprire il fondo di un piatto. Girare la carne a metà cottura.
17	Cosciotto d'a-gnello con ossa	1.5 - 2 kg; 7 - 9 pezzi cm spessi	pirofila su lamiera dolci Aggiungere liquido. Girare la carne a metà cottura.

	Piatto Peso Livello / Accessorio ripiano
18	Pollo intero 1 - 1.5 kg; fresco	2; 200 ml; casseruola su lamiera dolciUtilizzare le spezie preferite. Girare il pollo a metà cottura per ottenere una doratura uni-forme.
19	Mezzo pollo 0.5 - 0.8 kg	3 lamiera dolciUtilizzare le spezie preferite.
20	Pollo, petto 180 - 200 g per pezzo	4 casseruola su ripiano a filoUtilizzare le spezie preferite. Friggere la carne per alcuni minuti in una padella calda.
21	Cosce di pollo, fresche	5 lamiera dolciSe le cosce di pollo sono state marinate prima, impostare la temperatura più bassa e cuocerle più a lungo.
22	Anatra, intera 2 - 3 kg	6 2; pirofila su ripiano a filoUtilizzare le spezie preferite. Sistemare la car-ne sulla teglia. Girare l'anatra a metà cottura.
23	Oca, intera 4 - 5 kg	7 2 leccardaUtilizzare le spezie preferite. Sistemare la car-ne su una teglia da forno profonda. Girare l'o-ca a metà cottura.
24	Polpettone 1 kg	8 ripiano a filoUtilizzare le spezie preferite.
25	Pesce intero, gri-gliato	9 teglia da fornoFarcire il pesce con burro e utilizzare spezie ed erbe preferite.
26	Filetto di pesce -
27	Torta ai formaggi -	10 casseruola su ripiano a filoUtilizzare le spezie preferite.
28	Torta di mele -
29	Crostata di mele	11 2; 160 - 150 ml; lamiera dolci
30	Torta di mele americana	12; tortiera su ripiano a filo
31	Brownies	13 leccarda

	Piatto Peso Livello / Accessorio ripiano
32	Muffin al ciocco-lato	-	100 ml; vassoio muffin su ripiano a filo
33	Torta di pane -		2; leccarda su ripiano a filo
34	Patate al forno 1 kg		2; lamiera dolci Mettere le patate intere con buccia sulla lamie-ra dolci.
35	Spicchi 1 kg		3 lamiera dolci rivestita con carta da forno Utilizzare le spezie preferite. Tagliare le patate a pezzi.
36	Verdure miste grigliate	1 - 1.5 kg	3 lamiera dolci rivestita con carta da forno Utilizzare le spezie preferite. Tagliare le verdu-re a pezzi.
37	Crocchette, sur-gelate	0.5 kg	3; lamiera dolci
38	Patatine, surge-late	0.75 kg	3; lamiera dolci
39	Lasagna di car-ne/verdure con fogli di pasta sec-ca	1 - 1.5 kg	2; casseruola su ripiano a filo
40	Patate gratinate (patate crude)	1 - 1.5 kg	1; casseruola su ripiano a filo Ruotare il piatto a metà del tempo di cottura.
41	Pizza fresca, sot-tile	-	2; 100 ml; lamiera dolci rivestita con carta forno
42	Pizza fresca, spessa	-	2; lamiera dolci rivestita con carta da forno
43	Quiche -		2; teglia da forno su ripiano a filo
44	Baguette / Cia-batta / Pane bianco	0.8 kg	2; 150 ml lamiera dolci rivestita con carta da forno Più tempo necessario per il pane bianco.
45	Impasto per pa-ne integrale / pa-ne di segale / pane nero in uno stampo per pane	1 kg	2; 150 ml lamiera dolci rivestita con carta da forno / ripiano a filo

Funzioni del timer

Funzioni orologio

Funzione Orologio Applicazione
Contaminuti	Allo scadere del timer, viene emesso un segnale acustico.
[TX20]Tempo di cottura	Quando il timer arriva alla fine, si sente un segnale e la funzione cottura si ferma.
[T04W]Ritardo	Per posticipare l’inizio e/o la fine della cottura.
[T0TT]Timer	Il massimo è 23 ore 59 min. Questa funzione non ha nessun effetto sul funzionamento del forno.Per accendere e spegnere Timer selezionare: Menu, Impostazioni.

Come impostare: Funzioni Orologio

Come impostare: Imposta ora
Passaggio 1 Passaggio 2 Passaggio 3
≡
Per modificare l'ora, accedere al menu e selezionare Impostazioni, Ora. Fare riferimento al capitolo "Struttura menu".	Impostare l'orologio.	Premere: OK

Come impostare: Contaminuti
Passaggio 1	Il display visualizza:0:00	Passaggio 2 Passaggio 3
Premere:		Imposta Contaminuti	Premere: OK
i Il timer inizia subito il conto alla rovescia.
Come impostare: Tempo di cottura
Passaggio 1 Passaggio 2		Il display visualizza:0:00STOP	Passaggio 3 Passaggio 4
Selezionare una funzione di cottura e impostare la temperatura.	Premere ripetutamente:		Impostare la durata della cottura.	Premere:OK
i Il timer inizia subito il conto alla rovescia.

Come impostare: Ritardo
Passaggio 1	Passaggio 2	Il display mostra: l'ora del giornoSTART	Passaggio 3	Passaggio 4	Il display visualizza:--:--STOP	Passaggio 5	Passaggio 6
Selezionare la funzione riscaldamento.	Premere ri-petuta-mente:		Impostare l'orario di inizio.	Premere:OK.		Imposta-re l'orario di fine.	Premere:OK.
i Il timer inizia il conto alla rovescia a un orario di inizio impostato.

Utilizzo degli accessori

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

anche dispositivi antiribaltamento. Il bordo alto intorno al ripiano evita che pentole e padelle scivolino dal ripiano.

Inserimento di accessori

Un piccolo rientro sulla parte superiore aumenta il livello di sicurezza. Gli incavi sono

Ripiano a filo:Spingere il ripiano fra le guide del supporto e verificare che i piedini siano rivolti verso il basso.
Lamiera dolci / Teglia profonda:Spingere la lamiera tra le guide del supporto ripiano.

Termosonda

Termosonda - misura la temperatura all'interno del cibo.

Le temperature da impostare sono due:
°CLa temperatura del forno.	ΩLa temperatura interna.

Per i migliori risultati di cottura:
Gli ingredienti dovrebbero essere a temperatura ambiente.	Non usarlo per pietanze liquide.	Durante la cottura deve rimanere nel piatto.

Istruzioni d'uso: Termosonda

Passag-gio 1	Accendere il forno.
Passaggio 2	Impostare una funzione cottura e, se necessario, la temperatura del forno.
Passaggio 3	Inserire: Termosonda.
Carne, pollame e pesce Sformato
Inserire la punta della Termosonda al centro della carne, del pesce nella parte più spessa, ove possibile. Assicurarsi che almeno 3/4 del Termosonda sia all'interno del piatto.		Inserire la punta della Termosonda esattamente al centro della casseruola. Termosonda dovrebbe essere stabilizzato in un punto in fase di cottura. Usare un ingrediente solido per ottenere questo risultato. Usare il bordo del piatto di cottura per supportare l'impugnatura in silicone della Termosonda. La punta di Termosonda non deve toccare il fondo di una teglia.
Passaggio 4	Collegare la Termosonda nella presa sulla parte anteriore del forno. Sul display appare la temperatura attuale di: Termosonda.
Passaggio 5	- premere per impostare la temperatura al cuore del sensore.
Passaggio 6	OK-premere per confermare.Quando il cibo raggiunge la temperatura impostata, viene emesso un segnale acustico. Si può scegliere se arrestare la cottura o continuarla per essere sicuri che l'alimento sia ben cotto.
Passaggio 7	Estrarre Termosonda la spina dalla presa e rimuovere la pietanza dal forno. AVVERTENZA! Rischio di ustioni perché Termosonda diventa bollente. Fare attenzione in fase di rimozione ed estrazione dalla pietanza.

Come usare: guide telescopiche

Conservare le istruzioni di installazione delle guide telescopiche per uso futuro.

ATTENZIONE! Non pulire le guide telescopiche nella lavastoviglie. Non lubrificare le guide telescopiche.

Grazie alla guide telescopiche sarà possibile inserire ed estrarre i ripiani e i vassoi in modo più facile.

Passaggio 1	Estrarre le guide telescopiche destra e sinistra.
Passaggio 2	Collocare la griglia sulle guide telescopiche e spingere queste ultime delicatamente all'interno del forno.Accertarsi di inserire completamente le guide telescopiche nel forno prima di chiudere lo sportello.

Funzioni aggiuntive

Blocco

Questa funzione evita che si cambi per sbaglio la funzione dell'apparecchiatura.
Attivarla quando l'apparecchiatura è in funzione: la cottura impostata continua, il pannello dei comandi è bloccato.Attivarla quando l'apparecchiatura è spenta - l'apparecchiatura non può essere accesa, il pannello dei comandi è bloccato.
	OK- tenere premuto per attivare la funzione.Viene emesso un segnale acustico.	OK-premere e tenere pre-muto per disattivarla.
3 x lampeggia quando il blocco è attivato.

Spegnimento automatico

Per ragioni di sicurezza, l'elettrodomestico si spegne dopo un determinato periodo di tempo se è attiva una funzione di riscaldamento e non si modificano le impostazioni.

	(°C) (ora)
30 - 115 12.5
120 - 195 8.5
200 - 245 5.5

		(°C) (ora)
250 - massimo 3

Lo spegnimento automatico non funziona con le funzioni: Luce forno, Termosonda, Ritardo.

Ventola di raffreddamento

Quando l'apparecchiatura è in funzione, la ventola di raffreddamento si attiva in modo automatico per raffreddare le superfici. Dopo aver spento l'apparecchiatura, la ventola di raffreddamento continua a funzionare finché l'apparecchiatura non si è raffreddata.

Consigli e suggerimenti utili

Consigli di cottura

i

La temperatura e i tempi di cottura specificati nelle tabella sono valori indicativi. Dipendono dalle ricette, dalla qualità e quantità degli ingredienti utilizzati.La nuova apparecchiatura può cuocere o arrostire in modo differente rispetto all'apparecchiatura posseduta in precedenza. I suggerimenti seguenti mostrano le impostazioni consigliate per temperatura, tempo di cottura e posizione ripiano per tipi di alimenti specifici.Qualora non si trovino le impostazioni per una ricetta speciale, cercarne una simile.

Cottura ventilata umida

Per ottenere i risultati migliori, attenersi ai suggerimenti elencati nella tabella sottostante.

		(°C) (min.)
Roll dolci, 16 pezzi vassoio di cottura o leccarda		180 2 20 - 30
Panini, 9 pezzi vassoio di cottura o leccarda		180 2 30 - 40
Pizza, surgelata, 0,35 kg	ripiano a filo220 2 10 - 15
Rotolo con mar-mellata	vassoio di cottura o lec-carda	170 2 25 - 35
Brownie vassoio di	cottura o lec-carda	175 3 25 - 30
Soufflé, 6 pezzi sta	mpini di ceramica sul-la griglia	200 3 25 - 30
Base pan di spa-gna	teglia per timballo su griglia	180 2 15 - 25
Pasticcini per il tè piatto da forno su griglia 170 2 40 - 50
Pesce lesso, 0,3 kg	vassoio di cottura o lec-carda	180 3 20 - 25
Pesce intero, 0,2 kg	vassoio di cottura o lec-carda	180 3 25 - 35
Filetto di pesce, 0,3 kg	teglia per pizza su griglia	180 3 25 - 30
Carne lessa, 0,25 kg	vassoio di cottura o lec-carda	200 3 35 - 45
Shashlik, 0,5 kg vassoio di cottura o lec-carda		200 3 25 - 30
Dolcetti, 16 pezzi vassoio di cottura o lec-carda		180 2 20 - 30
Meringhe, 24 pezzi	vassoio di cottura o lec-carda	180 2 25 - 35
Muffin, 12 pezzi vassoio di cottura o lec-carda		170 2 30 - 40
Pasta saporita, 20 pezzi	vassoio di cottura o lec-carda	180 2 25 - 30
Biscotti di pasta frolla, 20 pezzi	vassoio di cottura o lec-carda	150 2 25 - 35
Tartellette, 8 pezzi	vassoio di cottura o lec-carda	170 2 20 - 30
Verdure, lesse, 0,4 kg	vassoio di cottura o leccarda	180 3 35 - 45
Omelette vegetariana	teglia per pizza su griglia	200 3 25 - 30
Verdure alla mediterranea, 0,7 kg	vassoio di cottura o leccarda	180 4 25 - 30

Cottura ventilata umida - accessori consigliati

Usare scatole e contenitori scuri e non riflettenti. Assorbono meglio il calore rispetto al colore chiaro e ai piatti riflettenti.

Teglia da pizza	Pirofila	Pirofile mono-porzione	Tortiera per flan
Scura, non riflettente 28 cm di diametro	Scura, non riflettente 26 cm di diametro	Ceramica diametro 8 cm, altezza 5 cm	Scura, non riflettente 28 cm di diametro

Tabelle di cottura per gli istituti di test

Informazioni per gli istituti di test

Test in conformità alla norma IEC 60350-1.

				(°C) (min)
Tortine, 20 per te-glia	Cottura convenzionale	Lamiera dolci	3 170 20 - 35	-
Tortine, 20 per te-glia	Cottura ventilata	Lamiera dolci	3 150 - 160	20 - 35(°C) (min)	-
Tortine, 20 per te-glia	Cottura ventilata	Lamiera dolci	2 e 4 150 - 1	60 20 - 35 -
Torta di mele americana, 2 stampi ∅20 cm	Cottura convenzionale	Ripiano a filo	2 180 70 - 90	-
Torta di mele americana, 2 stampi ∅20 cm	Cottura ventilata	Ripiano a filo	2 160 70 - 90	-
Pan di Spagna senza grassi, stampo per torta ∅ 26 cm	Cottura convenzionale	Ripiano a filo	2 170 40 - 50	Preriscaldare il		forno per 10 min
Pan di Spagna senza grassi, stampo per torta ∅ 26 cm	Cottura ventilata	Ripiano a filo	2 160 40 - 50	Preriscaldare il		forno per 10 min
Pan di Spagna senza grassi, stampo per torta ∅ 26 cm	Cottura ventilata	Ripiano a filo	2 e 4 160 40	- 60 Preriscaldare il		forno per 10 min
Frollini al burro	Cottura ventilata	Lamiera dolci	3 140 - 150	20 - 40 -
Frollini al burro	Cottura ventilata	Lamiera dolci	2 e 4 140 - 1	50 25 - 45 -
Frollini al burro	Cottura convenzionale	Lamiera dolci	3 140 - 150	25 - 45 -
Toast, 4 - 6 pezzi	Grill Ripiano	a filo	4 max 1 - 5	Preriscaldare il		forno per 10 min
Hamburger di manzo, 6 pezzi, 0,6 kg	Grill Ripiano	a filo, leccarda	4 max 20 - 30	Sistemare il ripia-		no a filo sul quar-to livello e la lec-carda sul terzo li-vello del forno. A metà cottura gira-re gli alimenti. Preriscaldare il forno per 10 min

Pulizia e cura

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Note sulla pulizia

	Pulire la parte anteriore dell'apparecchiatura solo con un panno in microfibra imbevuto di acqua tiepida e detergente delicato.
	Servirsi di una soluzione detergente per pulire le superfici metalliche.
Agenti di pulizia	Pulire le macchie con un detergente delicato.

Pulire la cavità dopo ogni utilizzo. L'accumulo di grasso o di altri residui potrebbe causare un incendio.

L'umidità può formare condensa nell'apparecchiatura o sui pannelli di vetro dello sportello. Per ridurre la condensa, mettere in funzione l'apparecchiatura 10 minuti prima di iniziare a cucinare. Non lasciare le vivande nell'apparecchiatura per più di 20 minuti. Asciugare la cavità dopo ogni utilizzo solo con un panno in microfibra.

	Pulire tutti gli accessori dopo ogni utilizzo e lasciarli asciugare. Utilizzare solo un panno in microfibra imbevuto di acqua tiepida e un detergente delicato. Non pulire gli accessori in lavastoviglie.
Accessori	Non pulire gli accessori anti-aderenti con agenti abrasivi o oggetti appuntiti.

Come eseguire la pulizia: Goffratura cavità

Pulire la goffratura della cavità per rimuovere i residui di calcare dopo la pulizia con il vapore.

Passaggio 1 Passaggio	io 2 Passaggio 3
Versare: 250 ml di aceto bian-co nella goffratura cavità. Utilizzare al massimo 6% di ace-to senza additivi.	Lasciare che l'aceto dissolva il calcare residuo a temperatu-ra ambiente per 30 minuti.	Pulire la cavità con acqua tie-pida e un panno morbido.
Per la funzione: SteamBake pulire il forno ogni 5 - 10 cicli di cottura.

Come rimuovere: Supporti del ripiano

Rimuovere i supporti ripiano per pulire il forno.

Passag-gio 1	Spegnere il forno e attendere che si raffreddi.
Passag-gio 2	Sfilare dapprima la guida di estrazione dalla parete laterale tirandola in avanti.
Passag-gio 3	Estrarre la parte posteriore del supporto ripiano dalla parete laterale e rimuoverla.
Passag-gio 4	Installare i supporti ripiani seguendo al contrario la procedura indicata.I perni di fissaggio sulle guide telescopiche devono essere rivolti in avanti.

Istruzioni d'uso: Pulizia per pirolisi

Pulire il forno con Pulizia per pirolisi.

AVVERTENZA! Rischio di ustioni.

ATTENZIONE! Se nello stesso armadietto sono installate altre apparecchiature, non utilizzarle allo stesso tempo di questa funzione. Il forno potrebbe subire danni.

AVVERTENZA! Assicurarsi che tutti gli animali domestici (soprattutto gli uccelli) siano allontanati il più possibile dall'apparecchiatura durante e dopo la pulizia per pirolisi e il primo utilizzo alla massima temperatura. Durante il ciclo pirolitico e fino al raffreddamento dell'apparecchiatura a temperatura ambiente è preferibile tenere gli animali domestici in un'altra stanza. Garantire una buona ventilazione durante e dopo il ciclo pirolitico e il ciclo di primo utilizza alla massima temperatura (fino al raffreddamento dell'apparecchiatura).

AVVERTENZA! Prima di eseguire la pulizia automatica per pirolisi o il primo utilizzo, rimuovere dalla cavità del forno:

• eventuali residui di cibo in eccesso, perdite di olio o grasso / accumuli.
- qualsiasi oggetto rimovibile (compresi ripiani, guide laterali / guide telescopiche forniti in dotazione con il prodotto), in particolare qualsiasi pentola, padella, teglia, utensile antiaderente, ecc.

Prima di attivare la pulizia Pirolitica:

• togliere tutti gli accessori e i supporti ripiano rimovibili.
• pulire la base del forno con acqua tiepida e detergente delicato.
• pulire il vetro interno della porta con acqua tiepida e un panno morbido.
  • chiudere la porta del forno.

Prima della Pulizia per pirolisi:
Spegnere il forno e attendere che si raffreddi.	Rimuovere tutti gli accessori.	Pulire la base del forno e il vetro interno dello sportello con acqua calda, un panno morbido e un detergente delicato.

Pulizia per pirolisi
Passagio 1	Accedere al menu: Pulizia
Opzione Durata
C1 - Pulizia leggera 1 h
C2 - Pulizia normale 1 h 30 min
C3 - Pulizia completa 2 h 30 min
Passaggio 2	OK-premere per selezionare il programma di pulizia.
Passaggio 3	OK-premere per avviare la pulizia.
Passaggio 4 Dopo la pulizia, ruotare la manopola delle funzioni di cottura sul-la posizione di spento.
i Quando inizia la pulizia, lo sportello del forno è bloccato e la lampadina è spenta. Finché lo sportello non si sblocca il display indica: ☑

Al termine della pulizia:
Spegnere il forno e atten-dere che si raffreddi.	Pulire la cavità con un panno morbido.	Rimuovere il residuo dal basso della cavità.

Promemoria Pulizia

Il forno vi ricorda quando pulirlo con la pulizia pirolitica.
lampeggia sul display per 5 secondi dopo ogni sessione di cottura.	Per disattivare il promemoria inserire il Menu e selezionare Impostazioni, Promemoria Pulizia.

Procedura di rimozione e installazione: Sportello

La porta del forno ha tre pannelli in vetro. È possibile rimuovere la porta del forno e i pannelli in vetro interni per pulirli. Leggere tutte le istruzioni "Rimozione e installazione della porta" prima di togliere i pannelli in vetro.

ATTENZIONE! Non utilizzare il forno senza i pannelli in vetro.

Passag-gio 1	Aprire completamente la porta e te-nere le due cerniere.

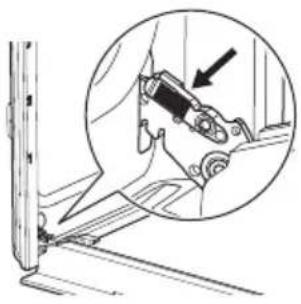

Passag-gio 2	Sollevare e tirare i fermi fino a quan-do non fanno clic.
Passag-gio 3	Chiudere la porta del forno fino alla prima posizione di apertura. Quindi sollevare e tirare per rimuovere la porta dalla sua sede.
Passag-gio 4	Appoggiare la porta su un panno morbido su una superficie stabile.
Passag-gio 5	Tenere il rivestimento della porta (B) sul bordo superiore della porta da entrambi i lati e spingere verso l'in-terno per sbloccare la guarnizione a clip.
Passag-gio 6	Rimuovere il rivestimento tirandolo in avanti.

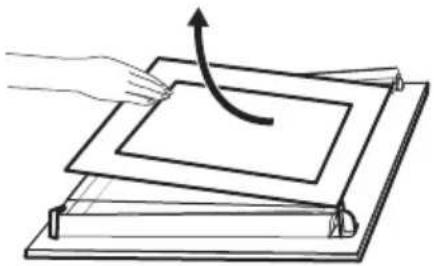

Passag-gio 7	Tenere i pannelli in vetro della porta per l'estremità superiore ed estrarli con attenzione, uno alla volta. Inizia-re dal pannello superiore. Verificare che il vetro scorra completamente fino a uscire dai supporti.
Passag-gio 8	Pulire i pannelli in vetro con acqua e sapone. Asciugare accuratamente i pannelli in vetro. Non pulire i pannelli in vetro in lavastoviglie.
Passag-gio 9	Al termine della pulizia installare i pannelli in vetro, il profilo della porta e la por-ta del forno, quindi chiudere i fermi sulle due cerniere.
Se la porta è installata correttamente, si sentirà uno clic quando si chiudono i fermi.

Assicurarsi di rimontare i pannelli in vetro (A e B) nell'ordine esatto. Controllare il simbolo / la stampa sul lato del pannello in vetro, ciascuno dei pannelli in vetro è diverso per semplificare le operazioni di smontaggio e montaggio.

La zona serigrafata deve essere rivolta verso il lato interno della porta. Verificare che dopo l'installazione, la superficie della cornice del pannello in vetro, nelle zone serigrafate, non risulti ruvida al fatto.

Se installato correttamente, il profilo della porta emette un clic.

Assicurarsi di installare correttamente nelle sedi il pannello in vetro centrale.

A B A B

Come sostituire: Lampadina

AVVERTENZA! Pericolo di scosse elettriche.

La lampada potrebbe essere calda.

Tenere sempre la lampadina alogena con uno straccio, per evitare che dei residui di grasso vi brucino sopra.

Prima di sostituire la lampadina:
Passagio 1 Passagio	2 Passagio 3
Spegnere il forno. Attendere che il forno sia freddo.	Estrarre la spina dalla presa di corrente.	Appoggiare un panno sul fondo della cavità.

Lampadina posteriore

Passag-gio 1	Girare il rivestimento di vetro per toglierlo.
Passag-gio 2	Pulire il coperchio in vetro.
Passag-gio 3	Sostituire la lampadina con una adatta, alogena, termoresistente fino a 300°C, 230 V, 40 W.
Passag-gio 4	Installare il coperchio in vetro.

Risoluzione dei problemi

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Cosa fare se...

Per tutti i casi non inclusi in questa tabella si prega di contattare un Centro di assistenza autorizzato.

L'apparecchiatura non si accende o non si riscalda
Problema Controllare se...
L'elettrodomestico non si riscalda. Lo spegnimento automatico è disattivo.
L'elettrodomestico non si riscalda. La porta dell'elettrodomestico è chiusa.
L'elettrodomestico non si riscalda. È saltato il fusibile.
L'elettrodomestico non si riscalda. Il blocco è disattivato.

Componenti
Problema Controllare se...
La spia è spenta. Cottura ventilata umida - è acceso.
La lampadina non funziona. La lampadina è bruciata.
La Termosonda non funziona. La spina della Termosonda è completamente inserita nella presa.

Codici di errore
Il display visualizza... Controllare se...
Err C2 È stata staccata la Termosonda spina dalla presa di corrente.
Err C3 La porta dell'elettrodomestico è chiusa o la chiusura della porta non è rotta.
Err F102 La porta dell'elettrodomestico è chiusa.
Err F102 Il blocco della porta non è rotto.
00:00 Si è verificata un'interruzione dell'alimentazione elettrica. Impostare l'ora.
Il display mostra un codice di errore non presente nella tabella. Disattivare e riattivare il fusibile domestico e riavviare l'elettrodomestico. In caso di ricomparsa del codice di errore, contattare il Centro di assistenza autorizzato.

Pulizia
Problema Controllare se...
L'acqua fuoriesce dalla goffratura della cavi-tà.	La goffratura della cavità contiene un'eccessi-va quantità di acqua.

Dati dell'Assistenza

Qualora non sia possibile trovare una soluzione al problema, contattare un Centro di assistenza autorizzato.

Le informazioni necessarie per il Centro Assistenza si trovano sulla targhetta dei dati. La targhetta si trova sul telaio anteriore della cavità dell'apparecchiatura. Non rimuovere la targhetta dei dati dalla cavità dell'apparecchiatura.

Consigliamo di annotare i dati qui:
Modello (Mod.)
Codice prodotto (PNC)
Numero di serie (S.N.)

Dati tecnici

Dati tecnici

Dimensioni (interne)	LarghezzaAltezzaProfondità	480 mm361 mm416 mm
Area della lamiera dolci 1438 cm2
Resistenza superiore 2300 W
Resistenza inferiore 1000 W
Grill 2300 W
Anello 2400 W
Valutazione totale 3490 W
Tensione 400 V
Frequenza 50 Hz
Numero di funzioni 9

Efficienza energetica

Informazioni sul prodotto e scheda informativa del prodotto

Nome del fornitore IKEA
Identificazione modello FORNEBY 505.569.02
Indice di efficienza energetica 81.2
Classe di efficienza energetica A+
Consumo energetico con carico standard, modalità tradizionale	0.93 kWh/ciclo
Consumo di energia con un carico standard, modalità a circolazione d'aria forzata	0.69 kWh/ciclo
Numero di cavità 1
Fonte di calore Elettricità
Volume 72 l
Tipo di forno Forno da incasso
Massa 33.2 kg
IEC/EN 60350-1- Apparecchiature elettriche per la cottura per uso domestico - Parte 1: Cuci-ne, forni, forni a vapore e griglie - Metodi per la misura delle prestazioni.

Risparmio energetico

L'apparecchiatura ha di funzioni che consentono di aiutarvi a risparmiare energia durante le operazioni di cottura di tutti i giorni.

Assicurarsi che la porta dell'apparecchiatura sia chiusa quando l'apparecchiatura è in funzione. Non aprire troppo spesso la porta durante la cottura. Tenere pulita la guarnizione della porta e assicurarsi che sia ben fissata nella posizione corretta.

Servirsi di pentole in metallo per migliorare il risparmio energetico.

Ove possibile, non pre-riscaldare l'apparecchiatura prima della cottura.

Ridurre quanto più possibile gli intervalli fra le diverse operazioni di cottura quando vengono preparati più piatti contemporaneamente.

Cucinare con ventola

Ove possibile, servirsi delle funzioni di cottura con la ventola per risparmiare energia.

Calore residuo

La ventola e la lampada continuano a funzionare. Quando si spegne l'apparecchiatura, il display visualizza il calore residuo. Si può usare quel calore per mantenere le pietanze in caldo.

Quando la durata di cottura è superiore ai 30 minuti, ridurre la temperatura dell'apparecchiatura al minimo 3-10 minuti prima della fine del processo di cottura. La cottura proseguirà grazie al calore residuo all'interno dell'apparecchiatura.

Utilizzare il calore residuo per scaldare altri piatti.

Tenere in caldo gli alimenti

Scegliere l'impostazione di temperatura più bassa per sfruttare il calore residuo e

mantenere calda la pietanza. La spia di calore residuo o la temperatura compaiono sul display.

Cottura con lampada spenta

Spegnere la lampada in fase di cottura. Accenderla solo quando è necessario.

Cottura ventilata umida

Funzione progettata per risparmiare energia in fase di cottura.

Quando si utilizza questa funzione, la lampadina si spegne automaticamente dopo 30 secondi. È possibile riaccendere la lampada, ma questa azione ridurrà i risparmi energetici previsti.

Struttura del menu

Menu

Passaggio 1 Passaggio 2 Passaggio 3 Passaggio 4 Passaggio 5
≡ - selezionare per accedere alla Menu.	Selezionare l'op-zione dalla strut-tura Menu e pre-mere OK	Selezionare l'im-postazione.	OK - premere per confermare l'impostazione.	Regolare il valore e premere OK
Ruotare la manopola per le funzioni cottura sulla posizione off per uscire da Menu.

Menu struttura
Cottura guidata ✗	Pulizia ✗	Impostazioni ⚙️

Impostazioni
01 Imposta ora Modifica02 Lu	minosità 1 - 5
03 Volume toni 1 - Bip		2 - Fare clic3 - Segnale acustico spento	04 Volume acustico 1 - 4
05 Termosonda Azione 1 - Allarme e arresto2 - Allarme			06 Timer On/Off
07 Luce forno On/Off08 Riscaldamento rapi-				do	On/Off
09 Promemoria Pulizia On/Off		10 Modalità demo Codice di atti-			vazione: 2.468
11 Versione software Controllare 12 Ripristino impostazioni iniziali di fab-brica					Sì / No

Considerazioni sull'ambiente

Riciclare i materiali con il simbolo 📁. Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le

apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

Per la Svizzera:

Dove portare gli apparecchi fuori uso?

In qualsiasi negozio che vende apparecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS.

La lista dei centri di raccolta ufficiali della SENS è visibile nel sito www.erecycling.ch

GARANZIA IKEA

Validità della garanzia

La presente garanzia è valida per 5 anni a partire dalla data di acquisto originale del vostro elettrodomestico presso un punto vendita IKEA. Lo scontrino originale è indispensabile come ricevuta d'acquisto. Una riparazione effettuata nell'ambito della

garanzia non estende il periodo di garanzia per l'elettrodomestico.

Chi fornisce il servizio ai clienti?

L'assistenza ai clienti sarà garantita dal fornitore del servizio nominato da IKEA attraverso la propria organizzazione o la

propria rete di partner di assistenza autorizzati.

Cosa copre la garanzia?

La garanzia copre gli eventuali difetti legati ai materiali e o alla costruzione dell'elettrodomestico ed è valida a partire dalla data di acquisto dell'elettrodomestico presso un punto vendita IKEA. La garanzia è valida solo su elettrodomestici destinati all'impiego domestico. Le eccezioni sono descritte alla voce "Cosa non copre la garanzia". Nel periodo di validità della garanzia, il fornitore del servizio nominato da IKEA sosterrà i costi per la riparazione, i pezzi di ricambio, la manodopera e le trasferte del personale di manutenzione, ammesso che il prodotto possa essere riparato senza costi troppo elevati e che il difetto legato ai materiali o alla costruzione rientri nella copertura dell garanzia. Queste condizioni sono conformi alle direttive EU (N. 99/44/CE) e alle norme e disposizioni locali applicabili. Le parti sostituite diventeranno di proprietà di IKEA.

Come interverrà IKEA per risolvere il problema?

Il fornitore del servizio nominato da IKEA esaminerà il prodotto e deciderà a propria esclusiva discrezione se lo stesso rientra nella copertura della garanzia. In caso affermativo, il fornitore del servizio nominato da IKEA o un suo partner di assistenza autorizzato provvederà a propria esclusiva discrezione a riparare il prodotto difettoso o a sostituirlo con un prodotto uguale o equivalente.

Cosa non copre la garanzia

• Normale usura.
• Danni provocati deliberatamente o per negligenza e danni provocati dalla mancata osservanza delle istruzioni di funzionamento, da un'installazione non corretta o dal collegamento a un voltaggio errato. Danni provocati da reazioni chimiche o elettrochimiche, ruggine, qualità dell'acqua (per esempio presenza di eccessivo calcare nelle

condutture idriche), eventi atmosferici o condizioni ambientali anomale.

• Parti soggette ad usura, per esempio batterie e lampadine.
• Danni a parti decorative e non funzionali che non influiscono sul normale utilizzo dell'elettrodomestico, per esempio graffi e variazioni di colore.
• Danni a parti come vetroceramica, accessori, cesti per stoviglie e posate, tubi di alimentazione e scarico, guarnizioni, lampadine e relative coperture, schermi, pomelli, rivestimenti e parti di rivestimenti o involucri, salvo
• Danni a parti come vetroceramica, accessori, cesti per stoviglie e posate, tubi di alimentazione e scarico, guarnizioni, lampadine e relative coperture, schermi, pomelli, rivestimenti e parti di rivestimenti o involucri, salvo qualora si possa provare che tali danni sono stati causati da difetti di produzione.
• Casi in cui non siano rilevati difetti durante la visita di un tecnico.
• Riparazioni non effettuate dal fornitore del servizio nominato da IKEA o da un partner di assistenza autorizzato o riparazioni in cui siano state utilizzate parti non originali.
• Riparazioni causate da installazione impropria o non conforme alle specifiche.
• Uso dell'elettrodomestico in ambiente non domestico, per esempio per uso professionale o commerciale.
• Danni dovuti al trasporto. In caso di trasporto effettuato dal cliente presso la propria abitazione o un altro recapito, IKEA non potrà ritenersi responsabile per eventuali danni verificatisi durante il trasporto. Tuttavia, se il trasporto presso il recapito del cliente è effettuato da IKEA, gli eventuali danni dovuti al trasporto rientreranno nella presente garanzia.
• Costo di installazione iniziale dell'apparecchiatura IKEA. Se un fornitore di servizio nominato da IKEA o un suo partner di assistenza autorizzato effettua una riparazione o sostituzione dell'apparecchiatura nell'ambito della garanzia, il fornitore o il partner di

assistenza dovrà provvedere anche alla reinstallazione dell'apparecchiatura riparata o all'installazione dell'apparecchiatura sostitutiva, se necessario.

Tali limitazioni non si applicano a lavori eseguiti a regola d'arte da personale qualificato e con l'uso di parti originali per adattare l'elettrodomestico alle norme di sicurezza di un'altra nazione dell'UE.

Applicabilità delle leggi nazionali

La garanzia IKEA conferisce al cliente diritti legali specifici in aggiunta ai diritti previsti dalla legge e variabili a seconda dei paesi.

Area di validità

Per gli elettrodomestici acquistati in una nazione UE e trasferiti in un'altra nazione UE, i servizi saranno forniti in base alle condizioni di garanzia applicabili nella nuova nazione. L'obbligo di fornire il servizio in base alle condizioni della garanzia sussiste solo se:

• l'elettrodomestico è conforme alle specifiche tecniche del paese in cui è richiesta l'applicazione della garanzia;
• l'elettrodomestico è conforme e installato conformemente alle Istruzioni di montaggio e alle informazioni per la sicurezza contenute nel Manuale d'uso;

Servizio Assistenza dedicato agli elettrodomestici IKEA:

Non esitate a contattare il Servizio Assistenza IKEA per:

1. usufruire della garanzia;
2. chiedere chiarimenti sull'installazione degli elettrodomestici IKEA nei mobili da incasso specifici di IKEA. Il servizio non fornirà assistenza o chiarimenti in merito a:

3. installazione di cucine complete IKEA;
   • collegamenti elettrici (se l'apparecchio è fornito senza cavi e spine), allacciamenti idraulici e collegamenti all'impianto del gas che devono essere eseguiti da un tecnico di assistenza autorizzato.

4. chiedere chiarimenti sul contenuto del manuale d'uso e su specifiche dell'elettrodomestico IKEA.

Per garantirvi la migliore assistenza, Vi preghiamo di leggere attentamente le Istruzioni di montaggio e/o il Manuale d'uso prima di contattarci.

Come contattarci se avete bisogno del nostro intervento

Consultare l'elenco completo dei fornitori di servizio IKEA e dei relativi numeri di telefono nell'ultima pagina del presente manuale.

Per garantirVi un servizio più rapido, raccomandiamo di utilizzare i numeri di telefono elencati alla fine del presente manuale. Quando richiedete assistenza, fate sempre riferimento ai codici specifici dell'elettrodomestico che trovate nel presente manuale. Prima di contattarci, accertati di avere a portata di mano il numero dell'articolo IKEA (codice a 8 cifre) e il numero di serie (codice a 8 cifre riportato sulla targhetta di classificazione) dell'elettrodomestico per il quale necessiti di assistenza.

i CONSERVATE LO SCONTRINO! E' la Vostra prova di acquisto ed è necessario esibirlo per poter usufruire della garanzia. Sullo scontrino sono riportati anche il nome e il codice (a 8 cifre) dell'elettrodomestico IKEA che avete acquistato.

Vi serve altro aiuto?

Per ulteriori domande non inerenti il servizio assistenza sulle apparecchiature, contattare il più vicino punto vendita IKEA. Vi preghiamo di leggere attentamente la

ITALIANO 156

documentazione dell'apparecchiatura prima di contattarci.

Country Phone number Call Fee Opening time
België	02/716.24.44	Binnenlandse gesprekskosten	8 tot 18.30 Weekdagen Zaterdag 9 tot 13u
Belgique Tarif des appels nationaux			8 à 18.30 en semaine Samedi 9 à 13h
България [phone]		Според тарифата на оператора за обаждания към стационарен номер	От 8:30 до 17:30 ч в работни дни
Česká Republika	246 019721 Cena za místní hovor 8 až 20 v pracovních dnech
Danmark	7015 09 09	Landstakst	man. - fre. 09.00 - 20.00 lør. - søn. 09.00 - 18.00
Deutschland	[phone]*	* 0,20 €/Verbindung aus dem Festnetz max. 0,60 €/Verbindung aus dem Mobilfunknetz	Werktags von 8.00 bis 20.00
Еллáδα	211 176 8276	Упераστική κλήση	8 Āως 20 κατά τις εργάσψες ημέρες
España	91 1875537	Tarifa de llamadas nacionales	De 8 a 20 en días laborables
France	0170 36 02 05	Tarif des appels nationaux	9 à 21. En semaine
Hrvatska	00385 1 6323 339	Cijena ovisi o pružatelju telefonske usluge korisnika	radnim danom od ponedjeljka do petka od 08:00 do 16:00
Ireland	0 14845915	National call rate	8 till 20 Weekdays
Ísland	[phone]	Innanlandsgjald fyrir síma	9 til 18. Virka daga
Italia	02 00620818	Tariffa applicata alle chiamate nazionali	dalle 8 alle 20 nei giorni feriali
Купроç	22 030 529	Упераστική κλήση	8.30έως 16.30 κατά τις εργάσψες ημέρες
Lietuva	5 230 06 99	Nacionalinių pokalbių tarifai	Pr. - Ketv.: 8:00 - 12:00, 12:45 - 17:00 Pn 8:00 - 12:00, 12:45 - 15:45
Luxembourg	35242431301	Tarif des appels nationaux	Lu-Ven 8:00-12:00/13:00-17:00
Magyarország	06-1-252-1773	Belföldi díjszabás	Hétköznap 8.00 és 17.00 óra között
Nederland	0172/468568	Geen extra kosten. Alleen lokaal tarief	ma-vr: 8.00 - 18:30 zat: 9.00 - 13:00
Norge	2272 35 00	Takst innland	8 til 18 ukedager
Österreich	[phone]	max. 10 Cent/min.	Mo - Fr 8.00 - 20.00 Uhr
Polska	801 400 711 and [phone]	Koszt zgodny z taryfą operatora	Od 8 do 20 w dni robocze
Portugal	211557985	Chamada Nacional	9 às 21. Dias de Semana *excepto feriados
România	021 211 08 88	Tarif apel național	8 - 20 în zilele lucrătoare
Россия	8 495 6662929	Действующие телефонные тарифы	с 8 до 20 по рабочим дням Время московское
Schweiz	031 5500 324	Tarif für Anrufe im Bundesgebiet	8 bis 20 Werktage
Suisse		Tarif des appels nationaux	8 à 20. En semaine
Svizzera		Tariffa applicata alle chiamate nazionali	dalle 8 alle 20 nei giorni feriali
Slovenija	[phone]	lokalni strošek je običajna tržna vrednost, odvisna od ponudnika telefonije	8.00 - 16.00 ob delavnikih
Slovensko	[phone]	Cena vnútroštátneho hovoru	8 až 20 v pracovných dňoch
Suomi	030 6005203	pvm/mpm	Ma - To 8:00 -18:00 Pe 9:00 -16:00
Sverige	0775 700 500	lokalsamtal (lokal taxa)	măn-fre 8.30 - 20.00 lör-sön 9.30 - 18.00
United Kingdom	020 3347 0044	National call rate	9 till 21. Weekdays
Србија	[phone] (ако позивате изван Србије) 011 7 555 444 (ако позивате из Србије)	Цена позива у националном саобраћају	Понедельак - субота: 09 - 20 Недельа: 09 - 18
Eesti, Latvija, Україна		www.ikea.com
