BEDIENUNGSANLEITUNG FORNEBY 505.569.02 IKEA

Auf der letzten Seite dieser Broschüre finden Sie eine vollständige Liste der offiziellen IKEA After-Sales-Dienstleister mit den jeweiligen nationalen Telefonnummern.

IKEA

FRANÇAIS

Sicherheitshinweise 40	Tipps und Hinweise 61
Sicherheitsanweisungen 42	Reinigung und Pflege65
Montage 46	Fehlersuche 71
Gerätebeschreibung 46	Technische Daten 72
Bedienfeld 47	Energieeffizienz	73
Vor der ersten Verwendung 48	Menüstruktur	74
Täglicher Gebrauch 49	Umwelttipps	75
Uhrfunktionen 56	IKEA Garantie	75
Verwendung des Zubehörs 57
Zusatzfunktionen 60

Änderungen vorbehalten.

⚠ Sicherheitshinweise

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Der Hersteller ist nicht dafür verantwortlich, wenn eine fehlerhafte Montage oder Verwendung Verletzungen oder Schäden verursacht. Bewahren Sie die Bedienungsanleitung griffbereit auf.

Sicherheit von Kindern und schutzbedürftigen Personen

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung/mangelndem Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von dieser Person Anweisungen erhalten haben, wie das Gerät sicher zu bedienen ist und welche Gefahren bei nicht ordnungsgemäßer Bedienung bestehen. Kinder unter 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung sollten vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät.

• Halten Sie sämtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es ordnungsgemäß.

• WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Halten Sie Kinder und Haustiere von dem Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Kinder dürfen keine Reinigung und Wartung des Geräts ohne Beaufsichtigung durchführen.

Allgemeine Sicherheit

• Die Montage des Geräts und der Austausch des Kabels kann nur von einer Fachkraft vorgenommen werden.
- WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Seien Sie vorsichtig und berühren Sie niemals die Heizelemente.
- Verwenden Sie stets Topfhandschuhe, um Zubehör oder Geschirr herauszunehmen oder zu verstauen.
- Trennen Sie das Gerät vor Wartungsarbeiten von der Stromversorgung.
- WARNUNG: Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie die Lampe austauschen, um einen Stromschlag zu vermeiden.
- Verwenden Sie das Gerät nicht, bevor es in den Einbauschrank eingebaut wird.
- Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.
- Benutzen Sie zum Reinigen der Glastür keine scharfen Scheuermittel oder Metallschwämmchen; sie könnten die Glasfläche verkratzen und zum Zersplittern der Scheibe führen.
- Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer

gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahren durch elektrischen Strom zu vermeiden.

• Entfernen Sie vor der pyrolytischen Reinigung alle Zubehörteile und übermäßige Ansammlungen/Ablagerungen aus dem Innenraum des Geräts.

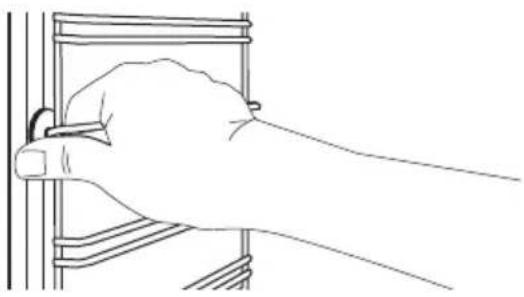

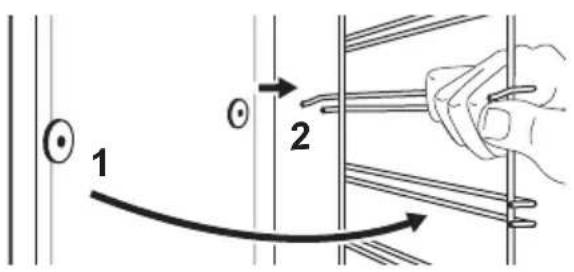

• Ziehen Sie die Einhängegitter zuerst vorne und dann hinten von den Seitenwänden weg. Setzen Sie die Einhängegitter in umgekehrter Reihenfolge ein.
  • Die Mittel zum Trennen müssen gemäß den Verdrahtungsregeln in die feste Verkabelung integriert werden.
• Verwenden Sie ausschließlich den für dieses Gerät empfohlenen KT Sensor (Kerntemperatursensor).

Sicherheitsanweisungen

Montage

WARNUNG! Die Montage des Geräts darf nur von einer qualifizierten Fachkraft durchgeführt werden.

• Entfernen Sie das gesamte Verpackungsmaterial.
• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.
• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.
• Ziehen Sie das Gerät nicht am Griff.
• Montieren Sie das Gerät an einem sicheren und geeigneten Ort, der den Montageanforderungen entspricht.
  • Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.
• Überprüfen Sie vor der Montage des Gerätes, ob sich die Ofentür ohne Kraftanwendung öffnen lässt.

Mindesthöhe des Einbaumöbels (Mindesthöhe des Schranks unter der Arbeitsplatte)	580 (600) mm
Schrankbreite 560 mm
Schranktiefe 550 (550) mm
Höhe der Gerätevorderseite	589 mm
Höhe der Geräterückseite	571 mm
Breite der Gerätevorderseite	595 mm
Breite der Geräterückseite	559 mm
Gerätetiefe 569 mm
Geräteeinbautiefe 548 mm
Tiefe bei geöffneter Tür	1022 mm
Mindestgröße der Belüftungsöffnung. Öffnung auf der Rückseite unten	560x20 mm
Befestigungsschrauben	4x25 mm

Elektrischer Anschluss

WARNUNG! Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.
  • Das Gerät muss geerdet sein.
• Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.
• Schließen Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Falls das Netzkabel des Geräts ersetzt werden muss, lassen Sie diese Arbeit durch unseren autorisierten Kundendienst durchführen.
• Achten Sie darauf, dass das Netzkabel die Gerätetür oder die Nische unter dem Gerät nicht berührt oder in ihre Nähe gelangt, insbesondere wenn das Gerät eingeschaltet oder die Tür heiß ist.
• Alle Teile, die gegen direktes Berühren schützen, sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.
• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Falls die Steckdose lose ist, schließen Sie den Netzstecker nicht an.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung

trennen möchten. Ziehen Sie stets am Netzstecker.

• Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.
  • Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der das Gerät allpolig von der Spannungsversorgung getrennt werden kann. Die Trennvorrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.
• Schließen Sie die Gerätetür ganz, bevor Sie den Netzstecker in die Steckdose stecken.

Gebrauch

WARNUNG! Verletzungs-, Verbrennungs-, Stromschlag- oder Explosionsgefahr.

• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Vergewissern Sie sich, dass die Lüftungsöffnungen nicht blockiert sind.
• Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.
• Schalten Sie das Gerät nach jedem Gebrauch aus.
• Gehen Sie beim Öffnen der Tür vorsichtig vor, wenn das Gerät in Betrieb ist. Es kann heiße Luft freigesetzt werden.
• Benutzen Sie das Gerät nicht mit nassen Händen oder wenn es mit Wasser Kontakt hat.
• Üben Sie keinen Druck auf die offene Tür aus.
• Verwenden Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Öffnen Sie die Gerätetür vorsichtig. Die Verwendung von Zutaten mit Alkohol kann eine Mischung aus Alkohol und Luft verursachen.
• Lassen Sie beim Öffnen der Tür keine Funken oder offenen Flammen mit dem Gerät in Kontakt kommen.

- Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.

WARNUNG! Risiko von Schäden am Gerät.

• Um Beschädigungen und Verfärbungen der Emailbeschichtung zu vermeiden:
• Stellen Sie feuerfestes Geschirr oder andere Gegenstände nicht direkt auf den Boden des Geräts.
• Legen Sie keine Alufolie direkt auf den Boden des Garraums.
• Füllen Sie kein Wasser direkt in das heiße Gerät.
  – Lassen Sie nach Abschluss des Garvorgangs kein feuchtes Geschirr oder feuchte Speisen im Gerät stehen.
  – Gehen Sie beim Herausnehmen oder Einsetzen des Zubehörs sorgfältig vor.

- Verfärbungen der Emaille- oder Edelstahlbeschichtung haben keine Auswirkung auf die Leistung des Geräts.

- Verwenden Sie eine tiefe Pfanne für feuchte Kuchen. Fruchtsäfte verursachen Flecken, die dauerhaft sein können.

- Kochen Sie immer bei geschlossener Gerätetür.

- Ist das Gerät hinter einer Möbelfront (wie etwa einer Tür) installiert, achten Sie darauf, dass die Tür während des Gerätebetriebs nicht geschlossen wird. Hinter einer geschlossenen Möbelfront können sich Hitze und Feuchtigkeit ansammeln und das Gerät, das Gehäuse oder den Boden beschädigen. Schließen Sie die Möbelfront nicht, bevor das Gerät nach dem Gebrauch völlig abgekühlt ist.

Reinigung und Pflege

WARNUNG! Verletzungs-, Brandgefahr sowie Risiko von Schäden am Gerät.

- Schalten Sie das Gerät immer aus und ziehen Sie den Netzstecker aus der

Steckdose, bevor Reinigungsarbeiten durchgeführt werden.

• Vergewissern Sie sich, dass das Gerät abgekühlt ist. Zusätzlich besteht die Gefahr, dass die Glasscheiben brechen.

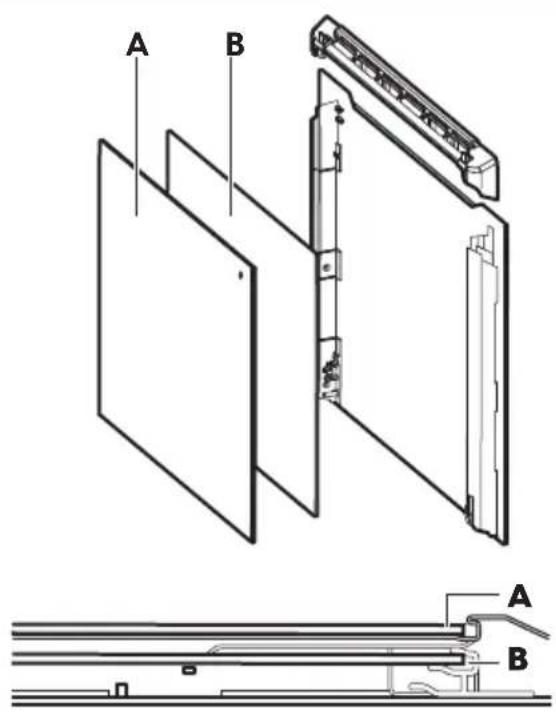

• Ersetzen Sie die Türglasscheiben umgehend, wenn sie beschädigt sind. Wenden Sie sich an den autorisierten Kundendienst.

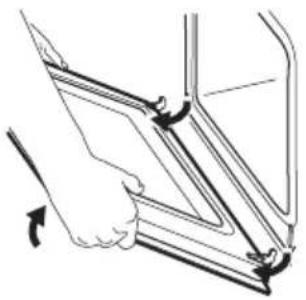

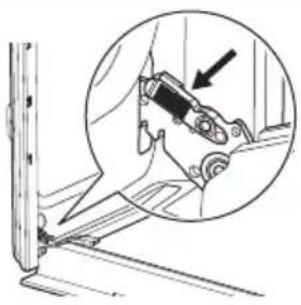

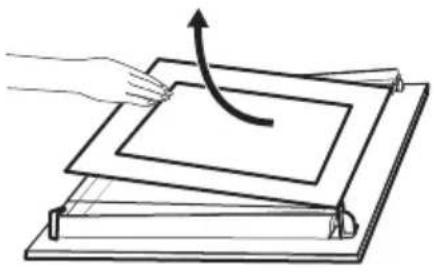

• Gehen Sie beim Aushängen der Tür vorsichtig vor. Die Tür ist schwer!
• Reinigen Sie das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern.
• Fett- oder Speisereste im Gerät können einen Brand verursachen.
• Falls Sie ein Backofenspray verwenden, befolgen Sie bitte unbedingt die Anweisungen auf der Verpackung.

Pyrolytische Reinigung

WARNUNG! Im Pyrolyse-Modus besteht Verletzungs- und Brandgefahr und es können chemische Emissionen (Dämpfe) austreten.

- Bei der pyrolytischen Reinigung werden Dämpfe freigesetzt, die für den Menschen, auch für Kleinkinder oder Personen mit gesundheitlichen Problemen, nicht schädlich sind.

- Im Gegensatz zu Menschen können einige Vögel und Reptilien sehr empfindlich auf mögliche Dämpfe während der pyrolytischen Reinigung von Backöfen reagieren. Kleintiere können auch sehr empfindlich auf die örtlichen Temperaturschwankungen in der Nähe aller Pyrolyseöfen reagieren, wenn das pyrolytische Selbstreinigungsprogramm in Betrieb ist.

- Vor der Durchführung einer pyrolytischen Selbstreinigungsfunktion oder der ersten Inbetriebnahme, entfernen Sie Folgendes aus dem Garraum:

• Speisereste, Öl oder Fettansammlungen/-ablagerungen.
• Alle zum Gerät dazugehörigen herausnehmbaren Teile

(einschließlich Ablagen, Einhängegitter usw.), insbesondere Töpfe, Pfannen, Bleche, Besteck usw. mit Antihaftbeschichtung.

- Antihaftbeschichtungen auf Töpfen, Pfannen, Backblechen und Kochutensilien usw. können durch die hohen Temperaturen während der pyrolytischen Reinigung aller pyrolytischen Backöfen beschädigt werden und geringfügige Mengen an gesundheitsschädlichen Dämpfen freisetzen.

- Lesen Sie sorgfältig alle Anweisungen zur pyrolytischen Reinigung durch.

- Halten Sie Kinder während der pyrolytischen Reinigung vom Gerät fern. Das Gerät wird sehr heiß und die heiße Luft wird durch die vorderen Kühllüftungsöffnungen freigesetzt.

- Pyrolytische Reinigung und erste maximale Temperaturnutzung sind Operationen mit hoher Temperatur, die Dämpfe aus Garrückständen und Konstruktionsmaterialien freisetzen können. Bechten Sie daher dringend Folgendes:

- Sorgen Sie während und nach der Pyrolyse für eine gute Belüftung. - Sorgen Sie für eine gute Belüftung während und nach der ersten Verwendung bei maximaler Temperatur.

- Stellen Sie sicher, dass Haustiere (insbesondere Vögel) während und nach der pyrolytischen Reinigung und dem ersten Betrieb bei maximaler Temperatur so weit wie möglich aus der Nähe des Geräts entfernt werden. Sie in einem anderen Raum zu halten, wäre die bevorzugte Option während des pyrolytischen Zyklus und bis sich das Gerät wieder auf Raumtemperatur abgekühlt hat. Während und nach (bis zur Abkühlung des Geräts) des Pyrolysezyklus und des ersten Nutzungszyklus bei Höchsttemperatur muss für eine gute Belüftung gesorgt werden.

Innenbeleuchtung

WARNUNG! Stromschlaggefahr.

• Bezüglich der Lampe(n) in diesem Gerät und separat verkaufter Ersatzlampen: Diese Lampen müssen extremen physikalischen Bedingungen in Haushaltsgeräten standhalten, wie z.B. Temperatur, Vibration, Feuchtigkeit, oder sollen Informationen über den Betriebszustand des Gerätes anzeigen. Sie sind nicht für den Einsatz in anderen Geräten vorgesehen und nicht für die Raumbeleuchtung geeignet.
• Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse G.
• Verwenden Sie nur Lampen mit der gleichen Leistung.

Wartung

• Wenden Sie sich zur Reparatur des Geräts an den autorisierten Kundendienst.
• Dabei dürfen ausschließlich Originalersatzteile verwendet werden.

Entsorgung

WARNUNG! Verletzungs- und Erstickungsgefahr.

• Trennen Sie das Gerät von der Stromversorgung.
- Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es.
- Entfernen Sie die Tür, um zu verhindern, dass sich Kinder oder Haustiere in dem Gerät einschließen.

• Verpackungsmaterial

Das Verpackungsmaterial ist wiederverwertbar. Kunststoffteile sind mit internationalen Abkürzungen wie PE, PS usw. gekennzeichnet. Entsorgen Sie das Verpackungsmaterial über die dafür vorgesehenen Behälter Ihres Abfallentsorgungsunternehmens.

Montage

WARNUNG! Siehe Kapitel Sicherheitshinweise.

Montage

Beachten Sie bei der Installation die Montageanleitung.

Elektroinstallation

WARNUNG! Der elektrische Anschluss muss von einer qualifizierten Fachkraft vorgenommen werden.

Der Hersteller haftet nicht für Schäden, die aufgrund der Nichtbeachtung der in den Sicherheitshinweisen beschriebenen Sicherheitsvorkehrungen entstehen.

Der Backofen wird ohne Netzstecker und Netzkabel geliefert.

Kabel

Einsetzbare Kabeltypen für Montage oder Austausch:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Näheres zum Kabelquerschnitt siehe Gesamtleistung auf dem Typenschild. Weitere Informationen finden Sie in der Tabelle:

Gesamtleistung (W)	Kabelquerschnitt (mm2)
maximal 1380 3 x 0.75
maximal 2300 3 x 1
maximal 3680 3 x 1.5

Die Erdleitung (gelb/grünes Kabel) muss 2 cm länger sein als die Phasenleitung und der Nullleiter (blaues und braunes Kabel).

Gerätebeschreibung

Gesamtansicht

31 42 5 6 7 8 9 10 ① ② ③ ④ ⑤ ⑥

1 Bedienfeld
2 Einstellknopf für die Ofenfunktionen
3 Display
4 Einstellknopf
5 Heizelement
6 Lampe
7 Ventilator
8 Garraumvertiefung
9 Einschubschienen, herausnehmbar
10 Einschubebenen

Zubehör

• Kombirost x 2 Für Kochgeschirr, Kuchenformen, Braten.
• Backblech x 1 Für Kuchen und Plätzchen.

• Brat- und Fettpfanne x 1 Zum Backen und Braten oder als Pfanne zum Aufsammeln von Fett.

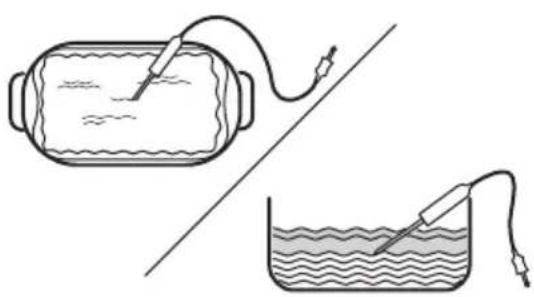

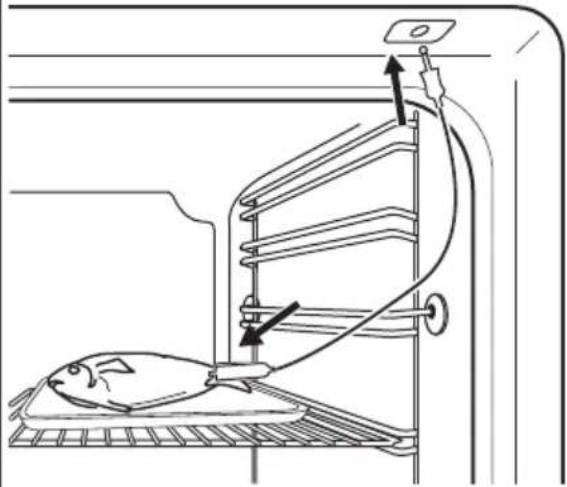

• Temperatursensor x 1 Zum Messen der restlichen Garzeit.

• Teleskopschienen x 1 Satz Für Einhängegitter und Backbleche.

Bedienfeld

Überblick - Bedienfeld

	[03KD]			[04YC]
Kurzzeit-wecker	Schnell-aufhei-zung	Back-ofenbe-leuch-tung	Tempera-tursensor	Bestätigen Sie die Ein-stellung	Drücken Sie	Drehen Sie den Knopf
Wählen Sie eine Ofenfunktion, um das Gerät einzuschalten.
Drehen Sie den Knopf für die Ofenfunktionen in die Aus-Position, um das Gerät auszuschal-ten.

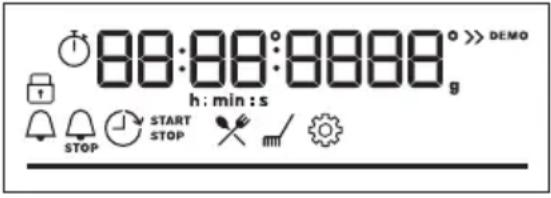

Display

Display mit Tastenfunktionen.

Display-Anzeigen

Grundlegende Anzeigen
Verriegelung Koch-Assistent	[50X8]	Reinigung	Einstellungen	[AKSW]Schnellaufheizung
Timer-Anzeigen
[KAYO]Kurzzeit-Wecker	StartEnde	[W043]Zeitvorwahl		Uptimer

Fortschrittsbalken - für Temperatur oder Zeit. Der Balken ist vollständig rot, wenn das Gerät die eingestellte Temperatur erreicht.

Dampfgaranzeige
Temperatursensor Kontrolllampe

Vor der ersten Verwendung

WARNUNG! Siehe Kapitel

Sicherheitshinweise.

Erste Reinigung

Reinigen Sie vor dem ersten Gebrauch das leere Gerät und stellen Sie die Uhrzeit ein:
			00:00Stellen Sie die Zeit ein. Drücken Sie OK.

Erstes Vorheizen

Heizen Sie den leeren Ofen vor der ersten Inbetriebnahme vor.
Schritt 1	Nehmen Sie die Zubehörteile und die herausnehmbaren Einhängegitter aus dem Ofen.
Schritt 2	Stellen Sie die Höchsttemperatur für folgende Funktion ein:Lassen Sie den Ofen 1 Stunde lang eingeschaltet.
Schritt 3	Stellen Sie die Höchsttemperatur für folgende Funktion ein:Lassen Sie den Ofen 15 Min. lang eingeschaltet.
i Der Ofen kann während des Vorheizens Geruch und Rauch verströmen. Stellen Sie sicher, dass der Raum belüftet ist.

Benutzung: Mechanische Kindersicherung

Der Backofen ist mit einer mechanischen Kindersicherung ausgestattet. Es handelt

sich um das Türschloss auf der rechten Seite des Backofens, unterhalb des Bedienfelds.

Öffnen der Tür mit Kindersicherung:
Schritt 1 Halten Sie die Kindersicherung gedrückt.
Schritt 2	Ziehen Sie am Türgriff, um die Tür zu öffnen.Schließen Sie die Backofentür, ohne die Kindersicherung zu drücken..

So entfernen Sie die Kindersicherung:
Schritt 1 Öffnen Sie die Tür und entfernen Sie die Kindersicherung mit dem im Lieferumfang des Backofens enthaltenen Torx-Schlüssel.
Schritt 2 Befestigen Sie die Schraube nach dem Entfernen der Kindersicherung wieder.

Täglicher Gebrauch

WARNUNG! Siehe Kapitel Sicherheitshinweise.

Einstellung: Ofenfunktionen

Schritt 1 Drehen Sie den Knopf für die Ofenfunktionen und wählen Sie eine Ofenfunktion.
Schritt 2 Drehen Sie den Bedienknopf, um die Temperatur einzustellen.
» - gedrückt halten zur Auswahl der Funktion: Schnellaufheizung. Sie ist für einige Ofenfunktionen verfügbar.
SteamBake
Vergewissern Sie sich, dass der Ofen abgekühlt ist.
Schritt 1 Schritt 2 Schritt 3 Schritt 4
			Heizen Sie den leeren Backofen 10 Minuten vor, um Feuchtigkeit zu erzeugen.Stellen Sie die Speise in den Backofen.
Füllen Sie die Garraumvertiefung mit Leitungswasser.	Wählen Sie die Ofenfunktion.	Stellen Sie die Temperatur ein.
i Die maximale Kapazität der Garraumvertiefung beträgt 250 ml. Füllen Sie die Garraumvertiefung nicht wieder auf, während der Garvorgang läuft oder der Backofen heiß ist.

Wenn das Kochen abgeschlossen ist:
Schritt 1 Schritt 2 Schritt 3
Drehen Sie den Knopf für die Ofenfunktionen in die Aus-Position, um den Backofen auszuschalten.	Öffnen Sie die Tür vorsichtig. Freigesetzte Feuchtigkeit kann Verbrennungen verursachen.	Vergewissern Sie sich, dass der Ofen abgekühlt ist. Entfernen Sie das restliche Wasser aus der Garraumvertiefung.

Ofenfunktionen

Ofenfunktion Anwendung
[56x8]Heißluft	Zum Backen auf bis zu drei Einschubebenen gleichzeitig und zum Dörren von Lebensmitteln. Verwenden Sie eine um 20 - 40 °C niedrigere Backofentemperatur als bei Ober-/Unterhitze.
Ober-/Unterhitze	Backen und Braten von Speisen auf einer Einschubebene.
SteamBake	Zum Hinzufügen von Feuchtigkeit beim Garen. Für die richtige Farbe und knusprige Kruste beim Backen. Für saftigere Speisen beim Aufwärmen. Zum Einkochen von Früchten und Gemüse.
Pizzastufe	Zum Backen von Pizza. Für ein intensives Überbacken und einen knusprigen Boden.
Unterhitze	Zum Backen von Kuchen mit knusprigen Böden und zum Einkochen von Lebensmitteln.
Tiefkühlgerichte	Lässt Fertiggerichte (z. B. Pommes frites, Kartoffelspalten oder Frühlingsrollen) schön knusprig werden.
Feuchte Umluft	Diese Funktion ist entwickelt worden, um während des Kochvorgangs Energie zu sparen. Wenn Sie diese Funktion nutzen, kann die Temperatur im Garraum von der eingestellten Temperatur abweichen. Es wird die Restwärme genutzt. Die Wärmeleistung kann geringer sein. Weitere Informationen zu folgenden Themen finden Sie im Kapitel „Täglicher Gebrauch“: Feuchte Umluft.
Grill	Zum Grillen dünner Lebensmittel und zum Toasten von Brot.
Heißluftgrillen	Zum Braten großer Fleischstücke oder von Geflügel mit Knochen auf einer Ebene. Gratinieren und Überbacken.
≡Menü	Aufrufen des Menüs: Koch-Assistent, Reinigung, Einstellungen.

Heißluft, Ober-/Unterhitze: Wenn Sie die Temperatur auf unter 80 °C einstellen, schaltet sich die Lampe nach 30 Sekunden automatisch aus.

Hinweise zu: Feuchte Umluft

Diese Funktion wurde zur Einhaltung der Energieeffizienzklasse und der Ökodesign-Anforderungen (gemäß EU 65/2014 und EU EU 66/2014) verwendet. Tests gemäß:

IEC/EN 60350-1

Die Backofentür sollte während des Garvorgangs geschlossen bleiben, damit die

Funktion nicht unterbrochen wird. So wird gewährleistet, dass der Backofen mit der höchsten Energieeffizienz arbeitet.

Wenn Sie diese Funktion verwenden, schaltet sich die Backofenbeleuchtung automatisch nach 30 Sekunden aus.

Näheres zum Garen finden Sie im Kapitel „Tipps und Hinweise“, Feuchte Umluft.

Einstellung: Koch-Assistent

Jedes Gericht in diesem Untermenü hat eine empfohlene Ofenfunktion und Temperatur. Verwenden Sie die Funktion, um ein Gericht schnell mit den Standardeinstellungen zuzubereiten. Sie können auch die Zeit und Temperatur während des Garvorgangs einstellen.

Einige der Speisen können Sie auch mit der folgenden Funktion zubereiten:	Die Garstufe für die Speise:
• Temperatursensor • Blutig	• Mittel• Durch

Schritt 1 Schritt 2 Schritt 3 Schritt 4
≡	×	P1 - P45	OK
Öffnen Sie das Menü.	Wählen Sie Koch-As-sistent. Drücken Sie OK.	Wählen Sie das Ge-richt. Drücken Sie OK.	Geben Sie das Ge-richt in den Backofen.Bestätigen Sie dieEinstellung.

Koch-Assistent

Legende
	Temperatursensor verfügbar. Platzieren Sie die Temperatursensor im dicksten Teil des Gerichts. Das Gerät schaltet sich Temperatursensor bei Erreichen der eingestellten Temperatur aus.
	Die Wassermenge für die Funktion.

Legende
[02AH]	Vorheizen des Geräts, bevor Sie mit dem Kochen beginnen.
[23Y7]	Einschubebene.

Das Display zeigt P und eine Anzahl der Gerichte an, die Sie in der Tabelle überprüfen können.

	Speise Gewicht Einschubebene / Zubehör
1	Roastbeef, blutig	1 - 1.5 kg; 4-5 cm dicke Stücke	[HTYC] BackblechBraten Sie das Fleisch einige Minuten in einer heißen Pfanne. In das Gerät einlegen.
[675K]	Roastbeef, rosa
[CX80]	Roastbeef, durch
[CZ0K]	Steak, rosa 180 - 220 g proStück; 3 cm dicke Scheiben	Bräter auf KombirostBraten Sie das Fleisch einige Minuten in einer heißen Pfanne. In das Gerät einlegen.
	Rinderbraten / geschmort (Prime Rib, obere runde, dicke Flanke)	1.5 - 2 kg	[KHK0] Bräter auf KombirostBraten Sie das Fleisch einige Minuten in einer heißen Pfanne. Flüssigkeit hinzugeben. In das Gerät einlegen.

Backblech

Bräter auf Kombirost

Bräter auf Kombirost

	Speise Gewicht Einschubebene / Zubehör
6	Roastbeef, blutig (Niedertemperatur-Garen)	1 - 1.5 kg; 4-5 cm dicke Stücke	BackblechVerwenden Sie Ihre Lieblingsgewürze oder einfach Salz und frisch gemahlenen Pfeffer. Braten Sie das Fleisch einige Minuten in einer heißen Pfanne. In das Gerät einlegen.
7	Roastbeef, rosa (Niedertemperatur-Garen)
8	Roastbeef, durch (Niedertemperatur-Garen)
9	Filet, blutig (Niedertemperatur-Garen)	0,5-1,5 kg; 5-6 cm dicke Stücke	BackblechVerwenden Sie Ihre Lieblingsgewürze oder einfach Salz und frisch gemahlenen Pfeffer. Braten Sie das Fleisch einige Minuten in einer heißen Pfanne. In das Gerät einlegen.
10	Filet, rosa (Niedertemperatur-Garen)
11	Filet, fertig (Niedertemperatur-Garen)
12	Kalbsbraten (z. B. Schulter)	0.8 - 1.5 kg; 4 cm dicke Stücke	Bräter auf KombirostVerwenden Sie Ihre Lieblingsgewürze. Flüssigkeit hinzugeben. Braten zugedeckt.
13	Schweinebraten oder Schulter	1.5 - 2 kg	Bräter auf KombirostWenden Sie das Fleisch nach der Hälfte der Gardauer.
14	Pulled Pork (Niedertemperatur Garen)	1.5 - 2 kg	BackblechVerwenden Sie Ihre Lieblingsgewürze. Wenden Sie das Fleisch nach der Hälfte der Garzeit, um eine gleichmäßige Bräunung zu erzielen.
15	Lende, frisch 1 - 1.5	kg; 5-6 cm dicke Stücke	Bräter auf KombirostVerwenden Sie Ihre Lieblingsgewürze.
16	Rippchen 2 - 3 kg; verwenden Sie rohe, 2 - 3 cm dünne Rippchen.		3; tiefe PfanneFlüssigkeit hinzufügen, um den Boden eines Gerichts zu bedecken. Wenden Sie das Fleisch nach der Hälfte der Gardauer.
17	Lammkeule mit Knochen	1.5 - 2 kg; 7 - 9 cm dicke Stücke	Bräter auf BackblechFlüssigkeit hinzugeben. Wenden Sie das Fleisch nach der Hälfte der Gardauer.
18	Hähnchen, ganz 1	1.5 kg; frisch	2:200 ml; Auflaufform auf BackblechVerwenden Sie Ihre Lieblingsgewürze. Das Hähnchen nach der Hälfte der Garzeit wenden, um eine gleichmäßige Bräunung zu erzie- len.
19	Halbes Hähnchen	0.5 - 0.8 kg	3 BackblechVerwenden Sie Ihre Lieblingsgewürze.
20	Hähnchenbrust 18	0 - 200 g pro Stück	4:Auflaufform auf KombirostVerwenden Sie Ihre Lieblingsgewürze. Braten Sie das Fleisch einige Minuten in einer heißen Pfanne.
21	Hähnchenschen- kel, frisch	-	5 BackblechWenn Sie die Hähnchenschenkel zuerst mari- nieren, stellen Sie die niedrigere Temperatur ein und garen Sie sie länger.
22	Ente, ganz 2 - 3 kg		6 Bräter auf KombirostVerwenden Sie Ihre Lieblingsgewürze. Legen Sie das Fleisch in den Bräter. Die Ente nach der Hälfte der Garzeit wenden.
23	Gans, ganz 4 - 5 kg		7 tiefe PfanneVerwenden Sie Ihre Lieblingsgewürze. Legen Sie das Fleisch auf das tiefe Backblech. Die Gans nach der Hälfte der Garzeit wenden.
24	Hackbraten 1 kg		8 KombirostVerwenden Sie Ihre Lieblingsgewürze.
25	Fisch, gegrillt 0.5 - Fisch	1 kgpro	9 BackblechFisch mit Butter füllen und Ihre Lieblingsge- würze und Kräuter verwenden.
26	Fischfilet-		10:3: Auflaufform auf KombirostVerwenden Sie Ihre Lieblingsgewürze.
27	Käsekuchen -		11 2: Springform 28 cm auf Kombirost
28	Apfelkuchen -		12 2: 160 - 150 ml; Backblech
[S060]	Apfelkuchen -		[0548] 2; Kuchenform auf Kombirost
	Apfelkuchen -		100ml; 22-cm Kuchen-form auf Kombirost
	Brownies 2 kg Teig		3; tiefe Pfanne
[KAXC]	Schokoladenmuffins	-	100ml; Muffin-Blech auf Kombirost
	Brotkuchen -		[ATTT] 2; Brotpfanne auf Kombirost
[80H4]	Ofenkartoffeln1 kg		[TY90] 2; BackblechDie ganzen Kartoffeln mit der Schale auf das Backblech geben.
[02H3]	Kartoffelspalten1 kg		3; Backblech mit Backpapier ausgekleidet Verwenden Sie Ihre Lieblingsgewürze. Kartoffeln in Stücke schneiden.
	Gegrilltes Gemüse	1 - 1.5 kg	[YHX2] 3; Backblech mit Backpapier ausgekleidet Verwenden Sie Ihre Lieblingsgewürze. Gemüse in Stücke schneiden.
[2DA2]	Kroketten, gefroren	0.5 kg	3; Backblech
	Pommes frites, gefroren	0.75 kg	[HS54] 3; Backblech
[7YW6]	Fleisch-/Gemü-selasagne mit trockenen Nudelblättern	1 - 1.5 kg	[H022] 2; Auflaufform auf Kombirost
[2H58]	Kartoffelgratin (rohe Kartoffeln)	1 - 1.5 kg	1; Auflaufform auf KombirostDrehen Sie das Gericht nach der Hälfte der Garzeit um.
	Pizza frisch, dünn	-	[Y428] 100ml; Backblech mit Backpapier ausgekleidet
	Pizza frisch, dick	-	2; Backblech mit Backpapier ausgekleidet
	Quiche -		[45S2] 2; Backform auf Kombirost
(HKDS)	Baguette / Cia-batta / Weißbrot	0.8 kg	150 ml; Backblech mit Backpa-pier ausgekleidetFür Weißbrot mehr Zeit nötig.
(GATB)	Alle Getreide / Roggen / dunkles Brot, alle Getrei-de in Kastenform	1 kg	150 ml Backblech mit Backpa-pier ausgekleidet / Kombirost

Uhrfunktionen

Uhrfunktionen

Uhrfunktion Anwendung
[KXHZ]Kurzzeit-Wecker	Nach Ablauf der Zeit ertönt der Signalton.
Garzeitdauer	Nach Ablauf des Timers ertönt ein akustisches Signal und die Ofenfunktion stoppt.
[230K]Zeitvorwahl	Verzögerung des Starts und/oder des Endes des Kochens.
Uptimer	Max. 23 Std. 59 Min. Diese Funktion wirkt sich nicht auf den Betrieb des Backofens aus.Um den Uptimer ein- oder auszuschalten, wählen Sie: Menü, Einstellungen.

Einstellung: Uhrfunktionen

Einstellung: Uhrzeit
Schritt 1 Schritt 2 Schritt	3
≡
Um die Uhrzeit zu ändern, rufen Sie das Menü auf und wählen Sie Einstellungen, Uhrzeit. Siehe Kapitel „Menüaufbau“.	Stellen Sie die Uhrzeit ein.	Drücken Sie:[BKWK]

Einstellung: Kurzzeit-Wecker
Schritt 1	Im Display wird Folgen-des angezeigt:0:00 angezeigt.	Schritt 2 Schritt 3
Drücken Sie: ⏻		Stellen Sie Kurzzeit-We-cker ein.	Drücken Sie: OK
i Der Countdown des Timers startet umgehend.

Einstellung: Garzeitdauer
Schritt 1 Schritt 2		Im Display wird Folgen-des angezeigt:0:00 ange-zeigt. STOP	Schritt 3 Schritt 4
Wählen Sie eine Ofenfunktion und stellen Sie die Temperatur ein.	Drücken Sie wie-derholt: [IMAGE]		Stellen Sie die Gardauer ein.	Drücken Sie: OK
i Der Countdown des Timers startet umgehend.

Einstellung: Zeitvorwahl
Schritt 1	Schritt 2	Das Dis-play zeigt die Uhrzeit an.	Schritt 3	Schritt 4	Im Dis-play wird Folgen-des angezeigt:·········································································································································································································	Schritt 5	Schritt 6
Wählen Sie die Ofen-funkti-on.	Drücken Sie wieder-holt: ⏻	START	Stellen Sie die Start-zeit ein.	Drücken Sie: OK	STOPP	Stellen Sie die Endzeit ein.	Drücken Sie: OK
i Der Countdown des Timers beginnt zu der eingestellten Startzeit.

Verwendung des Zubehörs

WARNUNG! Siehe Kapitel

Sicherheitshinweise.

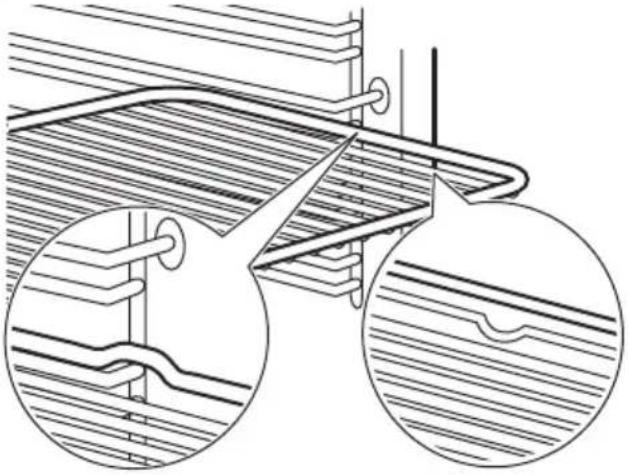

Einsetzen des Zubehörs

Die kleine Einkerbung auf der Oberseite erhöht die Sicherheit. Die Vertiefungen sind

auch Kippsicherungen. Durch den umlaufend erhöhten Rand des Rosts ist das

Kochgeschirr gegen Abrutschen vom Rost gesichert.

Kombirost: Schieben Sie den Rost zwischen die Führungsschienen der Einhängegitter mit den Füßen nach unten zeigend.

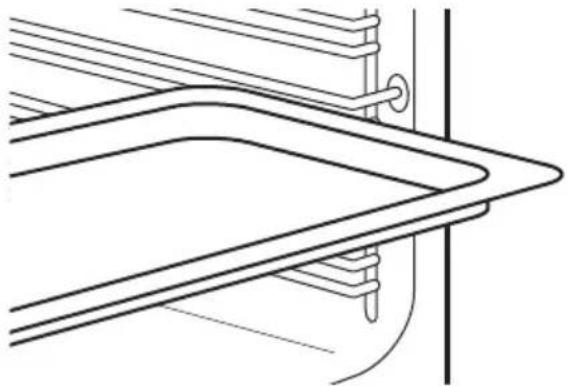

Backblech / Auflaufpfanne: Schieben Sie das Backblech zwischen die Führungsstäbe der Einhängegitter.

Temperatursensor

Temperatursensor – misst die Temperatur im Inneren der Speise.

Es gibt zwei Temperatureinstellungen:
Die Backofentemperatur.	[ABDD]Die Backofentemperatur.

Die Zutaten sollten Raum-temperatur haben.	Verwenden Sie ihn nicht für flüssige Speisen.	Er muss während des Garvor-gangs in der Speise bleiben.

Benutzung: Temperatursensor

Schritt 1	Schalten Sie den Backofen ein.
Schritt 2	Stellen Sie die Ofenfunktion und, falls notwendig, die Temperatur ein.
Schritt 3	Einsetzen: Temperatursensor.
Fleisch, Geflügel und Fisch Auflauf
Führen Sie die Spitze des Temperatursensor in der Mitte und am dicksten Teil des Fleischstücks oder Fisches ein. Stellen Sie sicher, dass sich mindestens 3/4 des Temperatursensor im Gericht befindet.		Führen Sie die Spitze des Temperatursensor genau in der Mitte des Auflaufs ein. Temperatursensor sollte während des Backens richtig positioniert sein. Verwenden Sie hierzu eine feste Zutat. Verwenden Sie den Rand der Backform zur Unterstützung des Silikongriffs des Temperatursensor. Die Spitze des Temperatursensor darf den Boden einer Backform nicht berühren.
Schritt 4	Stecken Sie den Temperatursensor in die Buchse vorne am Ofen.Das Display zeigt die aktuelle Temperatur an: Temperatursensor.
Schritt 5	Drücken Sie um die Kerntemperatur des Sensors einzustellen.
Schritt 6	OK - Zur Bestätigung drücken.Wenn die Speise die eingestellte Temperatur erreicht, ertönt ein Signalton. Sie können den Garprozess anhalten oder fortsetzen, um sicherzustellen, dass die Speise durchgegart ist.
Schritt 7	Ziehen Sie den Stecker des Temperatursensor aus der Steckdose und nehmen Sie das Gericht aus dem Ofen.[24A]WARNUNG! Es besteht das Risiko von Verbrennungen, da der Temperatursensor heiß wird. Seien Sie vorsichtig, wenn Sie den Stecker ziehen und den Sensor aus dem Gargut nehmen.

Funktionsweise: Teleskopauszüge

Bewahren Sie die Montageanleitung der Teleskopauszüge für die spätere Verwendung auf.

Vorsicht! Reinigen Sie die Teleskopauszüge nicht in der Spülmaschine. Die Teleskopauszüge nicht schmieren.

Die Teleskopauszüge erleichtern das Einsetzen und Herausnehmen der Roste.

Schritt 1 Ziehen Sie die rechten und linken Teleskop-schienen heraus.
Schritt 2 Setzen Sie den Kombirost auf die Auszüge,und schieben Sie diese vorsichtig in denBackofen.Achten Sie darauf, die Teleskopauszüge ganzin den Backofen zu schieben, bevor Sie dieBackofentür schließen.

Zusatzfunktionen

Verriegelung

Diese Funktion verhindert ein versehentliches Verstellen der Gerätefunktion.
Einschalten, wenn das Gerät in Betrieb ist – das eingestellte Garen wird fortgesetzt und das Bedienfeld ist verriegelt.Schalten Sie sie ein, wenn das Gerät ausgeschaltet ist – sie kann nicht eingeschaltet werden, denn das Bedienfeld ist verriegelt.
	OK– gedrückt halten, um die Funktion einzuschalten.Ein Signal ertönt.	OK– gedrückt halten, um sie auszuschalten.
3 x blinkt, wenn die Verriegelung eingeschaltet ist.

Automatische Abschaltung

Aus Sicherheitsgründen schaltet sich das Gerät nach einiger Zeit aus, wenn eine Ofenfunktion eingeschaltet ist und Sie die Einstellungen nicht ändern.

(°C) (Std.)
30 - 115 12.5
120 - 195 8.5
200 - 245 5.5

	(°C) (Std.)
250 - max. 3

Die Abschaltautomatik funktioniert nicht mit den Funktionen: Backofenbeleuchtung, Temperatursensor, Zeitvorwahl.

Kühlgebläse

Wenn das Gerät in Betrieb ist, schaltet sich das Kühlgebläse automatisch ein, um die Oberflächen des Geräts kühl zu halten. Nach dem Abschalten des Geräts kann das Kühlgebläse weiterlaufen, bis das Gerät abgekühlt ist.

Tipps und Hinweise

Garempfehlungen

i

Die Temperaturen und Garzeiten in den Tabellen sind nur Richtwerte. Sie hängen von den Rezepten sowie der Qualität und Menge der verwendeten Zutaten ab.Ihr Gerät backt oder brät unter Umständen anders als Ihr früheres Gerät. Die Hinweise unten enthalten die empfohlenen Einstellungen für Temperatur, Gardauer und Einschubebene für die einzelnen Speisen.Finden Sie für ein bestimmtes Rezept keine konkreten Angaben, orientieren Sie sich an einem ähnlichem Rezept.

Feuchte Umluft

Beachten Sie für beste Ergebnisse die unten in der Tabelle aufgeführten Empfehlungen.

		(°C) (Min.)
Brötchen, süß, 16 Stück	Backblech oder tiefes Blech	180 2 20 - 30
Brötchen, 9 Stück	Backblech oder tiefes Blech	180 2 30 - 40
Pizza, gefroren, 0,35 kg	Kombirost 220 2 10 - 15
Biskuitrolle Backblech oder tiefes Blech		170 2 25 - 35
Brownie Backblech	oder tiefes Blech	175 3 25 - 30
Soufflé, 6 Stück Ker	amikförmchen auf Kombirost	200 3 25 - 30
Biskuitboden Biskuitform auf Kombi- rost		180 2 15 - 25
Englischer Sand-wichkuchen à la Victoria	Backform auf Kombirost	170 2 40 - 50
Fisch, pochiert, 0,3 kg	Backblech oder tiefes Blech	180 3 20 - 25
Fisch, ganz, 0,2 kg	Backblech oder tiefes Blech	180 3 25 - 35
Fischfilet, 0,3 kg Pizzapfanne auf Kombi- rost		180 3 25 - 30
Fleisch, pochiert, 0,25 kg	Backblech oder tiefes Blech	200 3 35 - 45
Schaschlik, 0,5 kg	Backblech oder tiefes Blech	200 3 25 - 30
Plätzchen, 16 Stück	Backblech oder tiefes Blech	180 2 20 - 30
Makronen, 24 Stück	Backblech oder tiefes Blech	180 2 25 - 35
Muffins, 12 Stück	Backblech oder tiefes Blech	170 2 30 - 40
Kleingebäck, pi- kant, 20 Stück	Backblech oder tiefes Blech	180 2 25 - 30
Mürbeteigplätz- chen, 20 Stück	Backblech oder tiefes Blech	150 2 25 - 35
Törtchen, 8 Stück	Backblech oder tiefes Blech	170 2 20 - 30
Gemüse, po-chiert, 0,4 kg	Backblech oder tiefes Blech	180 3 35 - 45
Vegetarisches Omelett	Pizzapfanne auf Kombi-rost	200 3 25 - 30
Mediterranes Ge-müse, 0,7 kg	Backblech oder tiefes Blech	180 4 25 - 30

Feuchte Umluft - Empfohlenes Zubehör

Verwenden Sie die dunklen und nicht reflektierenden Formen und Behälter. Sie haben eine bessere Wärmeabsorption als helle Farbe und reflektierende Schüsseln.

Pizzapfanne	Backform	Förmchen	Tortenbodenform
Dunkel, nicht reflektie-rend28 cm Durchmesser	Dunkel, nicht reflektie-rend26 cm Durchmesser	Keramikform8 cm Durch-messer, 5 cm Höhe	Dunkel, nicht reflektie-rend28 cm Durchmesser

Gartabellen für Prüfinstitute

Informationen für Prüfinstitute

Tests gemäß IEC 60350-1.

				(°C) (Min)
Törtchen, 20 pro Blech	Ober-/ Unterhitze	Backblech 3	170 20 - 35
Törtchen, 20 pro Blech	Heißluft Backblech 3 150		160 20 - 35
Törtchen, 20 pro Blech	Heißluft Backblech 2 und		4 150 - 160 20	- 35 -
Apfelku- chen, 2 Formen à ∅ 20 cm	Ober-/ Unterhitze	Kombirost 2	180 70 - 90
Apfelku- chen, 2 Formen à ∅ 20 cm	Heißluft Kombirost 2 160		70 - 90 -
Fettfreier Biskuit, Kuchen- form ∅ 26 cm	Ober-/ Unterhitze	Kombirost 2	170 40 - 50	Backofen für 10		Min aufheizen
Fettfreier Biskuit, Kuchen- form ∅ 26 cm	Heißluft Kombirost 2 160		40 - 50 Backofen für 10			Min aufheizen
Fettfreier Biskuit, Kuchen- form ∅ 26 cm	Heißluft Kombirost 2 und		4 160 40 - 60	Backofen für 10		Min aufheizen
Mürbe- teigge- bäck	Heißluft Backblech 3 140		- 150 20 - 40
Mürbe- teigge- bäck	Heißluft Backblech 2 und		4 140 - 150 25	- 45 -
Mürbe- teigge- bäck	Ober-/ Unterhitze	Backblech 3	140 - 150 25	- 45 -
Toast, 4 - 6 Stück	Grill Kombirost 4 Max. 1		- 5 Backofen für 10			Min aufheizen
Hamburger aus Rind-fleisch, 6 Stück, 0,6 kg	Grill Kombi-rost, Fett-pfanne		4 Max. 20 -	30 Kombirost in die	vierte und Fett-pfanne in die dritte Einschubebene des Backofenseinschieben. Wen-den Sie das Ge-richt nach der Hälfte der Gar-dauer. Backofen für 10 Min aufheizen

Reinigung und Pflege

WARNUNG! Siehe Kapitel

Sicherheitshinweise.

Hinweise zur Reinigung

	Reinigen Sie die Vorderseite des Geräts nur mit einem Mikrofasertuch mit warmem Wasser und einem milden Reinigungsmittel.
	Reinigen Sie die Metalloberflächen mit einer geeigneten Reinigungslösung.
Reinigungsmittel	Reinigen Sie Flecken mit einem milden Reinigungsmittel.

Täglicher Ge- brauch

Reinigen Sie den Garraum nach jedem Gebrauch. Fettansammlungen oder andere Speisereste könnten einen Brand verursachen.

Es kann sich Feuchtigkeit im Gerät oder an den Glasscheiben der Tür niederschlagen. Um die Kondensation zu reduzieren, schalten Sie das Gerät immer 10 Minuten vor dem Garen ein. Lassen Sie die Speisen nicht länger als 20 Minuten im Gerät stehen. Trocknen Sie den Garraum nach jedem Gebrauch nur mit einem Mikrofasertuch ab.

Zubehör

Reinigen Sie alle Zubehörteile nach jedem Gebrauch und lassen Sie sie trocknen. Verwenden Sie nur ein Mikrofasertuch mit warmem Wasser und einem milden Reinigungsmittel. Reinigen Sie die Zubehörteile nicht im Geschirrspüler.

Reinigen Sie das Zubehör mit Antihaftbeschichtung nicht mit Scheuermitteln oder scharfkantigen Gegenständen.

Reinigung: Garraumvertiefung

Entfernen Sie Kalkrückstände aus der Garraumvertiefung nach dem Dampfgaren.

Schritt 1 Schritt 2 Schritt 3
Gießen Sie 250 ml Weißwein- essig in die Garraumvertie- fung. Benutzen Sie einen höchstens 6 %-igen Essig oh- ne Zusätze.	Lassen Sie den Essig bei Um- gebungstemperatur 30 Minu- ten lang die Kalkrückstände auflösen.	Reinigen Sie den Garraum mit warmem Wasser und ei- nem weichen Tuch.
Für die Funktion: SteamBake reinigen Sie den Backofen nach 5 - 10 Garzyklen.

Entfernen: Einhängegitter

Entfernen Sie Einhängegitter zur Reinigung des Backofens.

Schritt 1	Schalten Sie den Backofen aus und warten Sie, bis er abgekühlt ist.
Schritt 2	Ziehen Sie das Einhängegitter vorne von der Seitenwand weg.
Schritt 3	Ziehen Sie das Einhängegitter hinten von der Seitenwand weg und nehmen Sie es heraus.
Schritt 4	Setzen Sie die Einhängegitter in umgekehrter Reihenfolge ein.Die Haltestifte an den Telesko-pläufern müssen nach vorne zeigen.

Benutzung: Pyrolytische Reinigung

Reinigen Sie den Backofen mit Pyrolytische Reinigung.

WARNUNG! Es besteht das Risiko von Verbrennungen.

Vorsicht! Befinden sich weitere Geräte in demselben Küchenmöbel, verwenden Sie diese nicht während dieser Funktion. Andernfalls kann der Backofen beschädigt werden.

WARNUNG! Stellen Sie sicher, dass Haustiere (insbesondere Vögel) während und nach der pyrolytischen Reinigung und dem ersten Betrieb bei maximaler Temperatur so weit wie möglich aus der Nähe des Geräts entfernt werden. Sie in einem anderen Raum zu halten, wäre die bevorzugte Option während des pyrolytischen Zyklus und bis sich das Gerät wieder auf Raumtemperatur abgekühlt hat. Während und nach (bis zur Abkühlung des Geräts) des Pyrolysezyklus und des ersten Nutzungszyklus bei Höchsttemperatur muss für eine gute Belüftung gesorgt werden.

WARNUNG! Vor der Durchführung einer pyrolytischen Selbstreinigungsfunktion oder der ersten Inbetriebnahme, entfernen Sie Folgendes aus dem Garraum:

• Speisereste, Öl oder Fettansammlungen/-ablagerungen.
• Alle zum Gerät dazugehörigen herausnehmbaren Teile (einschließlich Ablagen, Einhängegitter usw.), insbesondere Töpfe, Pfannen, Bleche, Besteck usw. mit Antihaftbeschichtung.

Vor dem Einschalten der Pyrolyse:

• Entfernen Sie alle Zubehörteile und die herausnehmbaren Einhängegitter.
• Reinigen Sie den Backofenboden mit warmem Wasser und einem milden Spülmittel.
• Reinigen Sie die innere Glasscheibe mit warmem Wasser und einem weichen Tuch.
• Schließen Sie die Backofentür.

Vor dem Pyrolytische Reinigung:
Schalten Sie den Backofen aus und warten Sie, bis er abgekühlt ist.	Entfernen Sie alle Zubehörteile aus dem Backofen.	Reinigen Sie den Backofenboden und die innere Türglasscheibe mit warmem Wasser, einem weichen Tuch und einem milden Reinigungsmittel.

Pyrolytische Reinigung
Schritt 1	Menü eingeben: Reinigung

Pyrolytische Reinigung
Option Dauer
C1 - Leichte Reinigung 1 Std.
C2 - Normale Reinigung 1 Std. 30 Min.
C3 - Gründliche Reinigung 2 Std. 30 Min.
Schritt 2	OK - drücken, um das Reinigungsprogramm auszuwählen.
Schritt 3	OK - Drücken, um die Reinigung zu starten.
Schritt 4 Drehen Sie nach	der Reinigung den Knopf für die Backofenfunktionen in die Aus-Position.
i Beim Start der Reinigung wird die Backofentür verriegelt und die Lampe ausgeschaltet.Bis die Tür entriegelt wird, zeigt das Display Folgendes an: ☐

Nach Abschluss der Reinigung:
Schalten Sie den Backofen aus und warten Sie, bis er abgekühlt ist.	Reinigen Sie den Garraum mit einem weichen Tuch.	Entfernen Sie die Rückstände vom Garraumboden.

Erinnerungsfunktion Reinigen

Der Backofen erinnert Sie daran, wann er mit der pyrolytischen Reinigung gereinigt werden muss.
blinkt 5 Sekunden nach jedem Kochvor-gang im Display.	Zum Ausschalten der Erinnerung geben Sie die Menü ein und wählen Sie Einstellungen, Erinnerungsfunktion Reinigen.

Aus- und Einbau: Tür

Die Backofentür hat drei Glasscheiben. Sie können die Backofentür und die internen Glasscheiben entfernen, um sie zu reinigen. Lesen Sie die gesamte Anleitung „Aus- und Einbauen der Tür“, bevor Sie die Glasscheiben entfernen.

Vorsicht! Verwenden Sie den Backofen nicht ohne die Glasscheiben.

Schritt 1	Öffnen Sie die Backofentür vollständig und halten Sie beide Scharniere fest.
Schritt 2	Heben und ziehen Sie die Verriegelungen an, bis sie einrasten.
Schritt 3	Schließen Sie die Backofentür halb bis zur ersten Öffnungsstellung. An- schließend heben und ziehen Sie die Tür aus der Aufnahme heraus.
Schritt 4	Legen Sie die Tür auf einer stabilen Oberfläche auf ein weiches Tuch.
Schritt 5	Fassen Sie die Türabdeckung (B) an der Oberkante der Tür an beiden Seiten an. Drücken Sie sie nach in- nen, um den Klippverschluss zu lö- sen.
Schritt 6	Ziehen Sie die Türabdeckung nach vorn, um sie abzunehmen.
Schritt 7	Halten Sie die Glasscheiben der Tür an der Oberkante fest und ziehen Sie sie vorsichtig einzeln heraus. Be- ginnen Sie mit der oberen Glas- scheibe. Achten Sie darauf, dass die Glasscheiben vollständig aus den Halterungen gezogen werden.

Schritt 8	Reinigen Sie die Glasscheiben mit Wasser und Spülmittel. Trocknen Sie die Glas-scheiben sorgfältig. Reinigen Sie die Glasscheiben nicht im Geschirrspüler.
Schritt 9	Setzen Sie nach der Reinigung die Glasscheiben, die Türabdeckung und die Back-ofentür ein und schließen Sie die Hebel beider Scharniere.
Wenn die Tür korrekt installiert ist, hören Sie beim Schließen der Verriegelungen ein Klicken.

Achten Sie beim Wiedereinsetzen der Glasscheiben (A und B) auf die richtige Reihenfolge. Überprüfen Sie das Symbol / den Aufdruck auf der Seite der Glasscheibe. Jede Glasscheibe sieht anders aus, um den Aus- und Einbau zu erleichtern. Die bedruckte Zone muss der Innenseite der Tür zugewandt sein. Vergewissern Sie sich nach der Montage, dass sich der Glas-scheibenrahmen an den bedruckten Zonen nicht rau anfühlt. Bei korrektem Einbau macht die Türabdeckung ein Klickgeräusch. Stellen Sie sicher, dass Sie die mittlere Glasplatte korrekt in der Aufnahme installieren.

A B A B

Austausch: Lampe

WARNUNG! Stromschlaggefahr. Die Lampe kann heiß sein.

Halten Sie die Halogenlampe stets mit einem Tuch, um zu verhindern, dass Fettrückstände auf der Lampe einbrennen.

Bevor Sie die Lampe austauschen:
Schritt 1 Schritt 2 Schritt 3
Schalten Sie den Backofen aus. Warten Sie, bis der Ofen kalt ist.	Trennen Sie den Ofen von der Netzversorgung.	Breiten Sie ein Tuch auf dem Garraumboden aus.

Hintere Lampe

Schritt 1	Drehen Sie die Glasabdeckung und nehmen Sie sie ab.
Schritt 2	Reinigen Sie die Glasabdeckung.
Schritt 3	Ersetzen Sie die Lampe durch eine bis 300 °C hitzebeständige Halogenlampe mit 230 V und 40 W.
Schritt 4	Bringen Sie die Glasabdeckung an.

Fehlersuche

WARNUNG! Siehe Kapitel

Sicherheitshinweise.

Was zu tun ist, wenn ...

In allen Fällen, die nicht in dieser Tabelle aufgeführt sind, wenden Sie sich bitte an einen autorisierten Kundendienst.

Das Gerät schaltet sich nicht ein oder heizt nicht auf
Störung Prüfen Sie, ob Folgendes zutrifft ...
Das Gerät erwärmt sich nicht. Die ist Abschaltautomatik ausgeschaltet.
Das Gerät erwärmt sich nicht. Die Gerätetür ist geschlossen.
Das Gerät erwärmt sich nicht. Die Sicherung ist nicht durchgebrannt.
Das Gerät erwärmt sich nicht. Die Verriegelung ist nicht verschlossen.

Komponenten
Störung Prüfen Sie, ob Folgendes zutrifft ...
Die Lampe ist ausgeschaltet. Feuchte Umluft -	ist eingeschaltet.
Die Lampe funktioniert nicht. Die Lampe ist durchgebrannt.
Der Temperatursensor funktioniert nicht. Der Stecker des Temperatursensor ist vollständig in die Buchse eingesteckt.

Fehlercodes
Im Display erscheint ... Prüfen Sie, ob Folgendes zutrifft ...
Err C2 Sie haben den Temperatursensor Stecker aus der Buchse entfernt.
Err C3 Die Gerätetür ist geschlossen oder die Tür-verriegelung ist nicht beschädigt.
Err F102 Die Gerätetür ist geschlossen.
Err F102 Die Türverriegelung nicht defekt ist.
00:00 angezeigt. Es gab einen Stromausfall. Stellen Sie die Uhrzeit ein.
Wenn das Display einen Fehlercode anzeigt, der nicht in dieser Tabelle enthalten ist, schalten Sie die Haussicherung aus und wieder ein, um das Gerät neu zu starten. Wenn der Fehlercode erneut angezeigt wird, wenden Sie sich an einen autorisierten Kundendienst.

Reinigung
Störung Prüfen Sie, ob Folgendes zutrifft ...
Das Wasser tritt aus der Garraumvertiefung aus.	Es befindet sich zu viel Wasser in der Garraumvertiefung.

Service-Daten

Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an einen autorisierten Kundendienst.

Die vom Kundendienst benötigten Daten finden Sie auf dem Typenschild. Das Typenschild befindet sich am vorderen Rahmen des Garraums des Geräts. Entfernen Sie das Typenschild nicht vom Garraum.

Wir empfehlen Ihnen, die Daten hier zu notieren:
Modell (MOD.):
Produktnummer (PNC)
Seriennummer (S.N.)

Technische Daten

Technische Daten

Abmessungen (intern)	BreiteHöheTiefe	480 mm361 mm416 mm
Backblechgröße 1438 cm2
Oberes Heizelement 2300 W
Unteres Heizelement 1000 W
Grill 2300 W
Ring 2400 W
Gesamtbewertung 3490 W
Spannung 400 V
Frequenz 50 Hz
Anzahl der Funktionen 9

Energieeffizienz

Produktinformationen und Produktinformationsblatt

Name des Lieferanten IKEA
Modellbezeichnung FORNEBY 505.569.02
Energieeffizienzindex81.2
EnergieeffizienzklasseA+
Energieverbrauch mit einer Standardbeladung, konventioneller Modus	0.93 kWh/Programm
Energieverbrauch mit einer Standardbeladung, Umluft-Modus	0.69 kWh/Programm
Anzahl der Garräume 1
Wärmequelle Strom
Volumen 72 l
Art des Backofens Eingebauter Backofen
Masse 33.2 kg
IEC/EN 60350-1 – Elektrische Kochgeräte für den Hausgebrauch – Teil 1: Stufen, Backöfen, Dampföfen und Grills – Methoden zur Leistungsmessung.

Energiesparen

Das Gerät verfügt über Funktionen, mit deren Hilfe Sie beim täglichen Kochen Energie sparen können.

Stellen Sie sicher, dass die Gerätetür geschlossen ist, wenn das Gerät in Betrieb ist. Die Gerätetür darf während des Garvorgangs nicht zu oft geöffnet werden. Halten Sie die Türdichtung sauber und stellen Sie sicher, dass sie sich fest in der richtigen Position befindet.

Verwenden Sie Kochgeschirr aus Metall, um mehr Energie zu sparen.

Heizen Sie, wenn möglich, das Gerät vor dem Garvorgang nicht vor.

Wenn Sie mehrere Speisen gleichzeitig zubereiten, halten Sie die Unterbrechungen beim Backen so kurz wie möglich.

Garen mit Heißluft

Nutzen Sie, wenn möglich, die Garfunktionen mit Heißluft, um Energie zu sparen.

Restwärme

Ventilator und Lampe funktionieren weiter. Sobald Sie das Gerät ausschalten, wird im Display die Restwärme angezeigt. Die Restwärme kann zum Warmhalten von Speisen genutzt werden.

Beträgt die Garzeit mehr als 30 Minuten, reduzieren Sie die Gerätetemperatur mindestens 3 - 10 Min. vor Ablauf des Garvorgangs. Durch die Restwärme im Gerät wird der Garvorgang fortgesetzt.

Nutzen Sie die Restwärme, um andere Speisen aufzuwärmen.

Warmhalten von Speisen

Wählen Sie die niedrigste Temperatureinstellung, wenn Sie die Restwärme zum Warmhalten von Speisen nutzen möchten. Die Restwärmeanzeige oder Temperatur werden auf dem Display angezeigt.

Garen bei ausgeschalteter Backofenbeleuchtung

Schalten Sie die Lampe während des Garvorgangs aus. Schalten Sie sie nur ein, wenn Sie sie benötigen.

Feuchte Umluft

Diese Funktion soll während des Garvorgangs Energie sparen.

Bei Verwendung dieser Funktion schaltet sich die Lampe automatisch nach 30 Sekunden aus. Sie können die Lampe wieder einschalten, aber dadurch werden die erwarteten Energieeinsparungen reduziert.

Menüstruktur

Menü

Schritt 1 Schritt 2 Schritt 3 Schritt 4 Schritt 5
≡ - Wählen Sie, um die Menü einzugeben.	Wählen Sie die Option aus der Menü Struktur aus und drücken Sie OK	Wählen Sie die Einstellung.	OK – drücken, um die Einstellung zu bestätigen.	Stellen Sie den Wert ein und drücken Sie OK
Drehen Sie den Knopf für die Ofenfunktionen in die Aus-Position, um Menü zu verlassen.

Menü Struktur
	Reinigung (dual)	Einstellungen (dual)

Einstellungen
01 Uhrzeit Ändern 02 Helligkeit 1 - 5
03 Tastentöne 1 - Signalton		2 - Klicken3 - Ton aus	04 Laufstärke 1 - 4
05 Temperatursensor Aktion		1 - Alarm und Stopp2 - Alarm	06 Optimer Ein / Aus
07 Backofenbeleuchtung Ein / Aus 08 Schnell			aufheizung Ein / Aus
09 Erinnerungsfunktion Reinigen		Ein / Aus 10 DEMO Aktivierungsc-			ode: 2468
11 Softwareversion Prüfen		12 Gerät auf Wercksein-stellungen zurück-setzen			Ja / Nein

Umwelttipps

Recyceln Sie Materialien mit dem Symbol 23. Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte

mit diesem Symbol ✉ nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

Für die Schweiz:

Wohin mit den Altgeräten?

Überall dort wo neue Geräte verkauft werden oder Abgabe bei den offiziellen SENS-Sammelstellen oder offiziellen SENS-Recyclern.

Die Liste der offiziellen SENS-Sammelstellen findet sich unter www.erecycling.ch

IKEA Garantie

Wie lang ist die IKEA Garantie gültig?

Diese Garantie ist 5 Jahre ab dem Originalkaufdatum Ihres Gerätes bei IKEA gültig. Als Kaufnachweis müssen der Originalkassenbon oder die Originalrechnung vorgelegt werden. Arbeiten, die im Rahmen der Garantie ausgeführt werden, verlängern nicht die Garantiezeit für das Gerät.

Wer übernimmt den Kundendienst?

Der IKEA Kundendienst wird diesen Service über seinen eigenen Kundendienst oder über ein autorisiertes Partner-Netzwerk durchführen lassen.

Was deckt die Garantie ab?

Die Garantie deckt Material- und Produktionfehler ab. Sie gilt ab dem Datum,

an dem das Elektrogerät bei IKEA gekauft wurde. Diese Garantie gilt nur für private Haushalte. Die Ausnahmen sind unter der Rubrik "Was ist nicht durch diese Garantie abgedeckt?" beschrieben. Innerhalb des Garantiezeitraums werden die Kosten zur Behebung eines Fehlers wie Reparaturen, Ersatzteile, Arbeitszeit und Fahrtkosten abgedeckt, vorausgesetzt, dass das Gerät ohne besonderen Kostenaufwand für die Reparatur zugänglich ist und dass der Fehler direkt auf einen Konstruktionsfehler oder einen Materialfehler zurückgeht, der durch die Garantie abgedeckt ist. Bei diesen Bedingungen gelten die EU-Richtlinien (Nr. 99/44/EG) und die entsprechenden gesetzlichen Vorschriften. Teile, die ersetzt wurden, gehen in das Eigentum von IKEA über.

Was wird IKEA zur Lösung des Problems tun?

IKEA hat Kundendienste, die das Produkt untersuchen und eigenständig entscheiden, ob das Problem durch die Garantie abgedeckt ist oder nicht. Wenn entschieden wird, dass der Fall unter die Garantie fällt, repariert der IKEA Kundendienst oder ein autorisierter Service-Partner über seinen eigenen Service eigenständig das defekte Produkt, oder sie ersetzen es durch ein gleiches oder durch ein gleichwertiges Produkt.

Was ist nicht durch diese Garantie abgedeckt?

• Der normale Verschleiß.

• Bewusste oder durch Fahrlässigkeit entstandene Schäden, die durch eine Missachtung der Bedienungsanweisung, eine unsachgemäße Installation oder durch den Anschluss an eine falsche Spannung, sowie Schäden, die durch eine chemische oder elektrochemische Reaktion (Rost, Korrosion oder Wasserschäden eingeschlossen - aber nicht darauf beschränkt) - Schäden, die durch übermäßigen Kalk in der Wasserzuleitung entstanden sind, und Schäden, die durch ungewöhnliche Umweltbedingungen entstanden sind.

• Verbrauchsgüter wie Batterien und Lampen.

• Nicht-funktionale und dekorative Teile, die den normalen Betrieb des Gerätes nicht beeinträchtigen, einschließlich Kratzer und möglicher Farbunterschiede.
• Versehentliche Beschädigung durch Fremdobjekte der Substanzen und Reinigung oder Loslösen von Filtern, Drainagesystemen oder Reinigungsmittel-Schubladen.
• Beschädigung folgender Teile: Glaskeramik, Zubehör, Geschirr und Besteckkörbe, Zuleitungen und Drainageschläuche-/rohre, Lampen und Lampenabdeckungen, Knöpfe/Wählschalter, Gehäuse und Teile des Gehäuses; es sei denn, es kann nachgewiesen werden, dass diese Schäden durch Produktionsfehler verursacht wurden.
• Fälle, in denen bei einem Besuch des Kundendienstes kein Fehler gefunden werden konnte.
• Reparaturen, die nicht durch unser autorisiertes Kundendienstpersonal und/oder das autorisierte Kundendienstpersonal unserer Vertragspartner ausgeführt wurden, oder Fälle, in denen keine Originalteile verwendet wurden.
• Reparaturen, die durch fehlerhafte und nicht gemäß der Anleitung durchgeführte Installation verursacht wurden.
  • Die Nutzung des Gerätes in einer professionellen Art und Weise, d.h. nicht im privaten Haushalt.
• Transportschäden. Wenn ein Kunde das Produkt nach Hause oder an eine andere Adresse transportiert, haftet IKEA nicht für Schäden, die während dieses Transports entstehen. Liefert IKEA das Produkt an die Lieferadresse des Kunden aus, dann sind Schäden, die während der Auslieferung des Produktes entstehen, von der Garantie abgedeckt.
  • Die Kosten zur Durchführung der Erstinstallation des IKEA Gerätes. Falls der IKEA Kundendienst oder sein autorisierter Service-Partner das Gerät als Garantiefall

instandsetzt oder ersetzt, installiert der Kundendienst oder sein autorisierter Service-Partner bei Bedarf das Gerät auch wieder oder er installiert das Ersatzgerät. Diese Einschränkung gilt nicht für fehlerfreie Arbeiten, die von qualifiziertem Fachpersonal durchgeführt wurden, um das Gerät an den technischen Sicherheitsstandard eines anderen EU-Landes anzupassen.

Wie gilt die geltende Gesetzgebung des Landes

Die IKEA Garantie gibt Ihnen spezielle gesetzliche Rechte, die alle lokalen gesetzlichen Anforderungen abdecken oder übertreffen, die einer Änderung von Land zu Land unterworfen sind.

Gültigkeitsbereich

Für Geräte, die in einem EU-Land gekauft und in ein anderes EU-Land mitgenommen werden, stehen die Kundendienstleistungen im Rahmen der Garantiebedingungen bereit, die im neuen Land gültig sind. Eine Verpflichtung, Dienstleistungen im Rahmen der Garantie auszuführen, besteht nur dann, wenn:

• das Gerät den technischen Spezifikationen des Landes, in dem der Garantieanspruch gemacht wird, entspricht, und es in Übereinstimmung mit diesen technischen Spezifikationen des Landes installiert wurde;
• das Gerät in Übereinstimmung mit den Montageanleitungen und den Sicherheitsinformationen im Benutzerhandbuch installiert wurde und diesen Anleitungen und Informationen entspricht.

Der spezielle Kundendienst (Service) für IKEA Geräte:

Bitte zögern Sie nicht, den speziellen IKEA Kundendienst (Service) zu kontaktieren für:

1. einen Anspruch unter dieser Garantie;
2. die Bitte um Klärung von Fragen zur Installation des IKEA Gerätes im speziellen IKEA Küchenmöbel. Der

Kundendienst kann keine Fragen beantworten zu:

• der gesamten IKEA Kücheninstallation;
- Anschlüsse an die Elektrik (falls das Gerät ohne Netzkabel und Stecker kommt), Anschlüsse an Wasser und Gas, da diese Arbeiten von einem autorisierten Kundendiensttechniker ausgeführt werden müssen.

1. die Bitte um Klärung von Fragen zu Inhalten des Benutzerhandbuchs und zu Spezifikationen des IKEA Geräts.

Um sicherzustellen, dass wir Sie stets optimal unterstützen, lesen Sie bitte die Montageanleitung und/oder den Bedienungsanleitungsabschnitt dieser Broschüre durch, bevor Sie sich an uns wenden.

Wie können Sie uns erreichen, wenn Sie uns benötigen?

Auf der letzten Seite dieser Broschüre finden Sie eine vollständige Liste mit offiziellen IKEA Kundendienststellen und den jeweiligen nationalen Telefonnummern.

i Damit Sie bei Fragen rasch die zuständige Stelle erreichen, empfehlen wir Ihnen, die am Ende dieser Broschüre aufgelisteten speziellen Telefonnummern zu benutzen. Beziehen Sie sich bitte stets auf die Telefonnummern, die in der Broschüre zu dem jeweiligen Gerät aufgelistet sind, zu dem Sie Fragen haben. Bevor Sie uns anrufen, vergewissern Sie sich, dass Sie die IKEA-Artikelnummer (8-stelliger Code) und die Seriennummer (8-stelliger Code, der auf dem Typenschild zu finden ist) für das Gerät, für das Sie unsere Hilfe benötigen, abgeben müssen.

BITTE BEWAHREN SIE DEN KAUFBELEG AUF! Er ist Ihr

Kaufnachweis und für einen Garantieanspruch unerlässlich. Bitte beachten Sie, dass auf diesem Kaufbeleg auch die IKEA Artikelbezeichnung und die Nummer (der 8-stellige Zifferncode) für jedes der Geräte, die Sie gekauft haben, vermerkt sind.

Benötigen Sie zusätzlich Hilfe?

Für alle weiteren Fragen, die sich nicht auf den Kundendienst Ihres Gerätes beziehen, wenden Sie sich bitte an das Call Center der nächsten IKEA-Einrichtung. Wir empfehlen Ihnen, die Dokumentation des Geräts sorgfältig durchzulesen, bevor Sie uns kontaktieren.

Table des matières
