MANUALE UTENTE Verona Sonnenkönig

VENTILATORE A SOFFITTO Manuale dell'utente

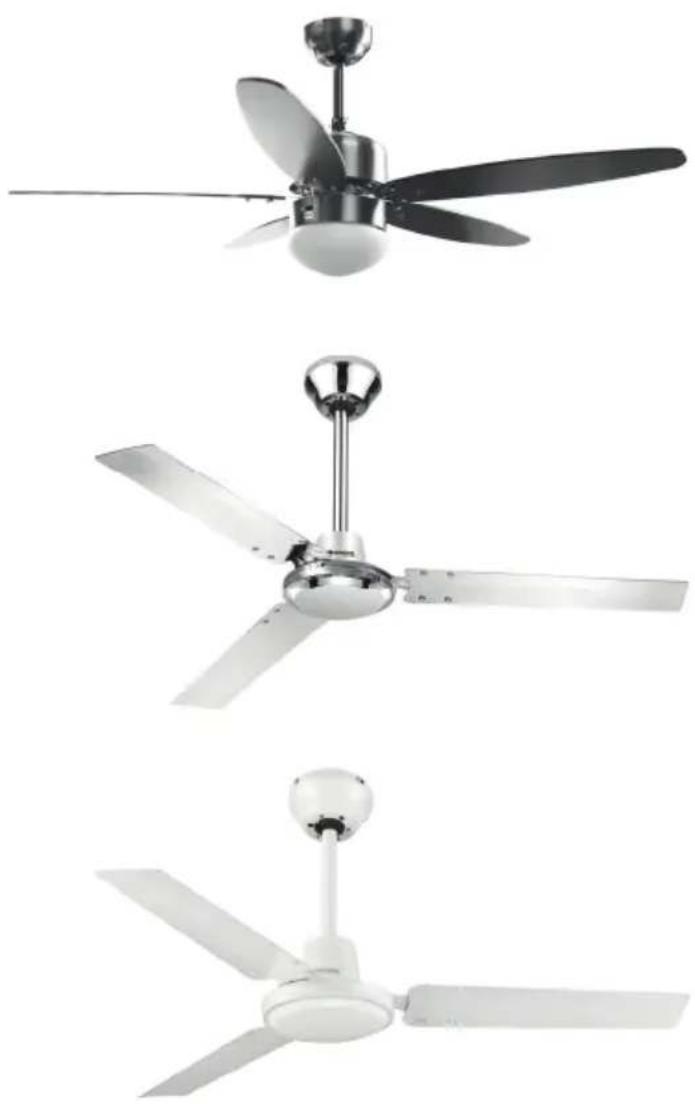

Nr. articolo CATANIA: 10534078

VERONA: 10530168

GENUA: 10530008

INDEX

1 Avverenze per la sicurezza 31
2Pulitura 32
3 Caratteristiche evantaggi 32
4 Schema dei collegamenti 33
5 Dotazione di fornitura 33
6 Componenti. 34
7 Montaggio 35
8 Operazione 39
9 Garanzia / Smaltimento / Smaltimento / Modifiche tecniche ....40

1 Avvertenze per la sicurezza

IT

Prima di mettere in funzione per la prima volta il deumidificatore, si raccomanda di leggere con cura le istruzioni d'uso e di rispettoare le avventenze di sicurezza al fine di evitare un utilizzo improprio o sbagliato come pure condizioni ambientali non idonee. Si raccomanda di conservare le istruzioni per futura consulazione.

Controllare l'apparecchio dopo averlo rimioso dall'imballo. In caso di sospetto danneggiamento non mettere in funzione l'apparecchio e rivolgersi ad un technician specializzato. Non conservare alla portata dei bambini il materiale d'imballo riciclabile, ma provvedere all'opportuno smaltimento.

Utilizzare l'apparecchio esclusivamente per lo scopo per il quale è stato espessamente progettato. Qualsiasi altri impiego è improprio e quando da ritenersi perecicoloso. Il fornitore non risponde di eventuali danni a cose e persona, che sono imputabili ad un utilizzo inappropriato o errato.

Questo elettrodomestico più essere usato da bambini che abbiano compiuto gli 8 anni di età e da persone con Capacity fisiche, sensoriali o mentali ridotte, oppure che manchino di esperienza e conoscenza, perché abbiano ricevuto assistenza o formazione per un uso sicuro dell'elettrodomestico e ne comprendano quando i rischi connessi. I bambini non devono giocare con l'apparecchio. Operazioni di pulizia e di manutenzione non devono essere effettuate da bambinienza supervisione.

• Leggere queste istruzioni facendo riferimento alle illustrazioni prima di utilizzare il ventilatore.
• Prima di insereire la spina dell'apparecchio, verificare che la tensione nominale in-dicata alla targhetto delle specifiche tecniche posta sul ventilatore corrisponda alla tensione dell'impiano.
• Non immergere mai un elemento dell'apparecchio nell'acqua o in qualsiasi alto liquido.
• Non insere mai oggetti nella griglia di protezione quando la spina del ventilatore è inserita o durante il funzionamento del ventilatore.
• Fare attenuationai bambini. Non autorizzarli mai a giocare con il ventilatore.
• É sconsigliato esporre le personne (soprattutto i neonati e le personne anziane) ad un flusso continuo d'aria fredda per un lungo periodo.
• NON utilise il ventilatore in ambienti umidi come le stanze da bagno.
• Tenere l'apparecchio lontano da tendaggi, piante, ecc. Il ventilatore delve essere posizionato ad almeno un metro di distanza da agli altri oggetto.
• NON collegare l'apparecchio all'impianto prima che sia completamente montato e regolato.
• NON utilizzato l'apparecchio se il filo dell'alimentazione è rovinato. Esso devesse riparato unicamente da un riparatore autorizzato, in quanto sono necessari strumenti e/o elementi conoscitivi specifici.
• Posizione il cavo di alimentazione lontano dalle zone di passaggio per evitare di inciampare.

Utilizzare unicamente all'interno.
- Prestareattenzioneagliimballi diplastica qualiisacchetti-pericolo di soffoca-mento.Non lasciarli alla portata di bambini e di persona che potrebberoutilizzarle in modo improprio.
- Non smontare e non aprire il ventilatore per effettuare riparazioni. Questo com-porta il decadimento della garanzia e può comportare pericolò. Per le riparazioni rivolgersi永远不会 a personale qualificato.
- Tenete il ventilatore in luoghi freschi ed asciutti
- Se non utilizzate il ventilatore per lungo tempo, pulitelo e riponetelo in un sac-chetto di plastica al riparo da fonti di calore ed umidità.

2 Pulitura

• Per la pulizia usare esclusivamente un panno inumidito con acqua e un detergente non aggressivo.
• Non utilizzato benzina o solventi che potrebbero danneggiare il ventilatore.
• Assicurarsi che il panno utilizzato per la pulizia non sia troppo imbevuto di acqua, al fine di evitare che le parti elettriche ed il motore possano bagnarsi.
• Non immershere mai il ventilatore in acqua o in qualsiasi alto liquido.
• Pulite regolarmente la ventola, utilizzato un panno morbido ed acqua saponata ed asciugandola accuratamente. Non utilizzato solventi o altre sostanze chimiche.

3 Caratteristiche evantaggi

Modello...CATANIA .GENUA .VERONA

Tensione. 220-240 V 220-240 V 220-240 V

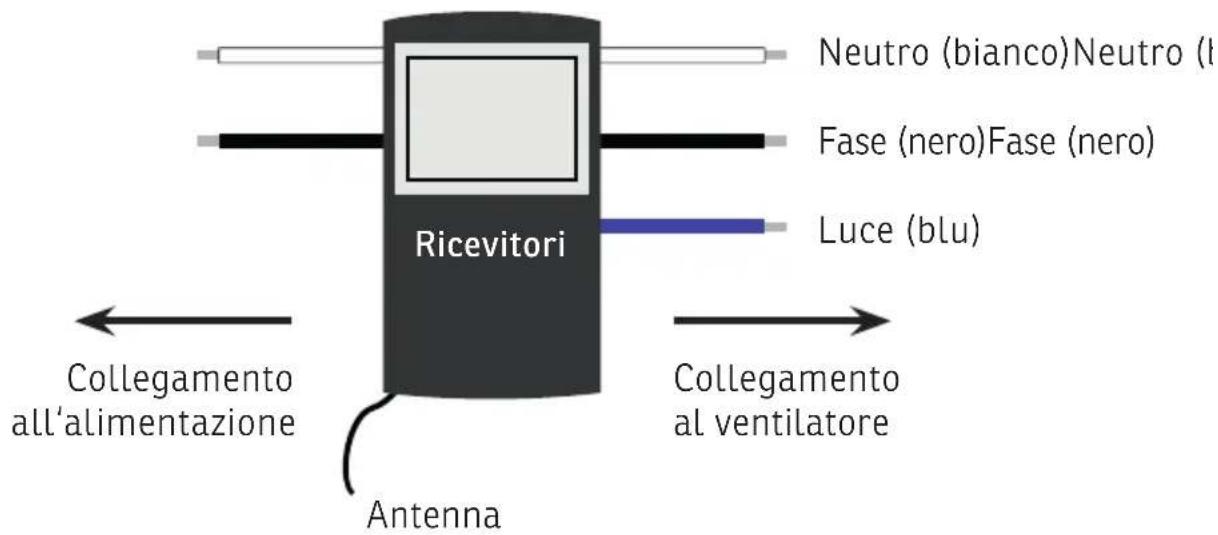

4 Schema dei collegamenti

IT

ATTENZIONE: Il modulo ricevitatore è lo stesso su tutti i modelli. Se si dispone di un VERONA o GENUA (senza luce), il cavo blu non viene utilizzato.

5 Dotazione di fornitura

Piastra di sup- porto	Alloggiamenti motore
Asta di sos-pensione	Bracci e lame delle lame
Verifi ca	Parti in confe-zione
Alloggiamento di controllo	Connettori per cavi
Telecomando

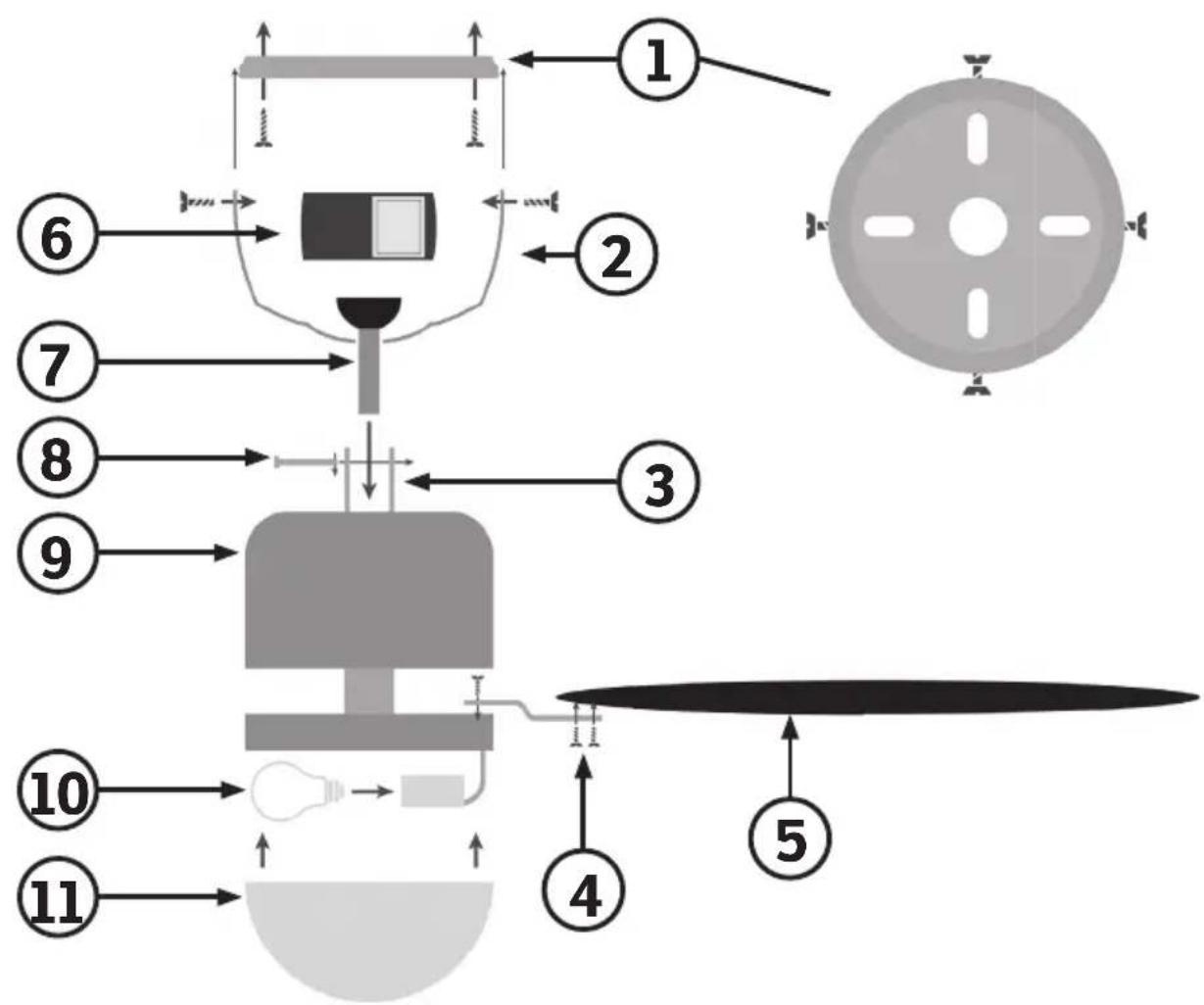

6 Componenti

1. Piastra di supporto
2. Alloggiamento di controllo
3. Tubo della carcassa del motore
4. Braccio della lama
5. Lama

6. Controllo

7. Asta di sospensione

8. Bulloni e coppiglie
9. Alloggiamento del motore

CATANIA

1. Lampadina
2. Copertura della lampada

7 Montaggio

IT

Le seguenti apparecchiature sono necessarie o raccomandate per l'installazione:

Occhiali di sicurezza

Scaletta

Almeno 2 personne

Manuale di istruzioni

Viti per soffi tto (non incluse nella fornitura)

1. Rimuovere tutte le parti dell'imballaggio e verifi carne la completenessz.
2. Assicurarsi che i cavi non contengano tensione e spagnere i fusibili.

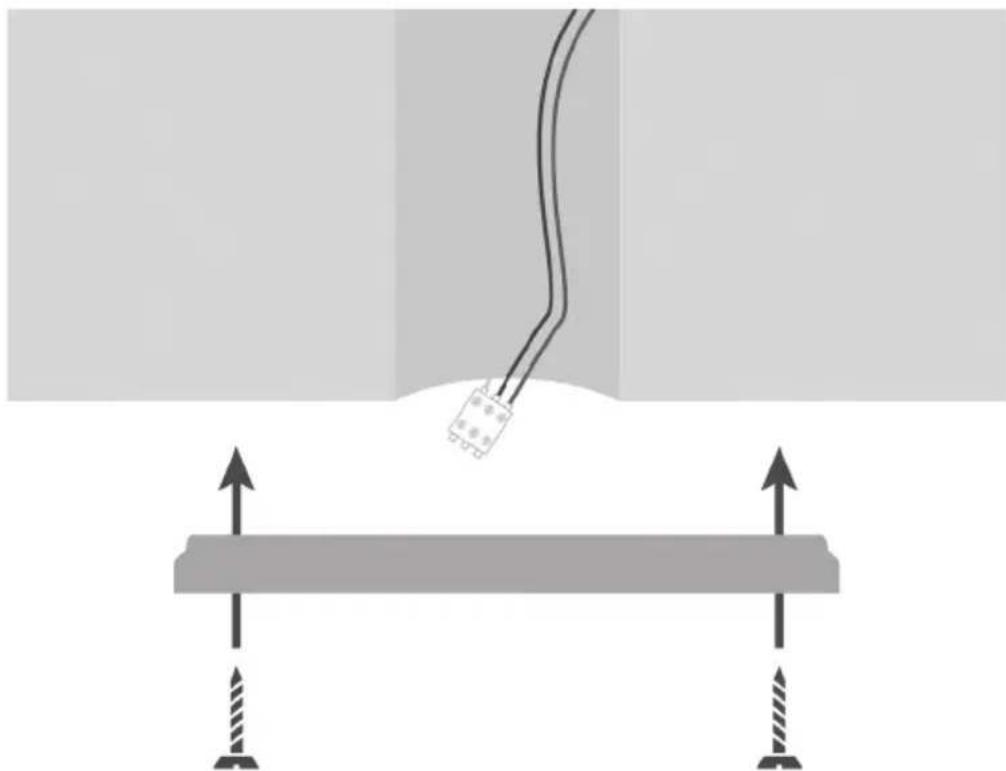

1. Fissare la piastra di supporto al soffi tto o alla presa di corrente. A seconda del materiale del soffi tto, utilizzato viti della misura M5 / 0 8 mm.

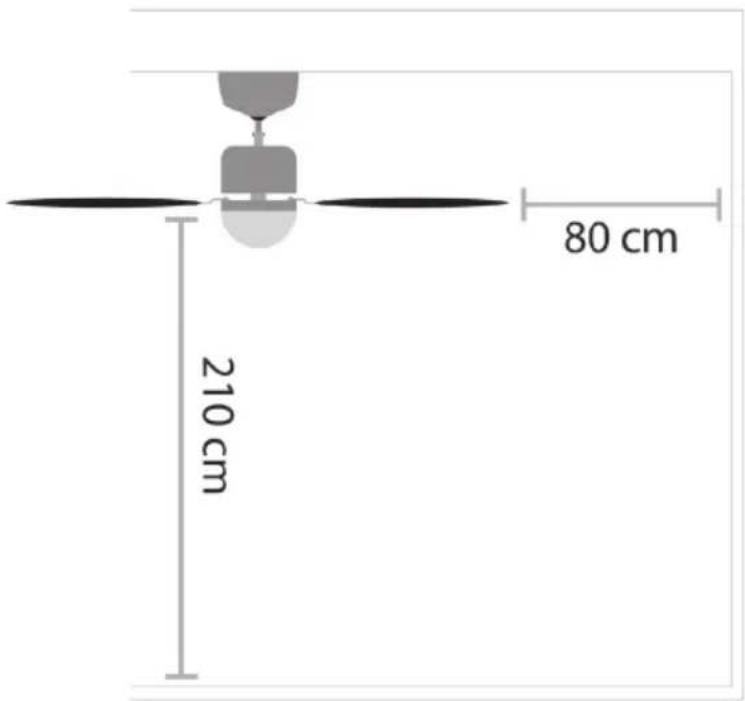

1. Assicurarsi che le lame distino almeno 80~cm da eventuali ostacoli e 210 cm da terra. Importante: in caso di montaggio su un soffi tto inclinato, contattare personale qualifi cato.

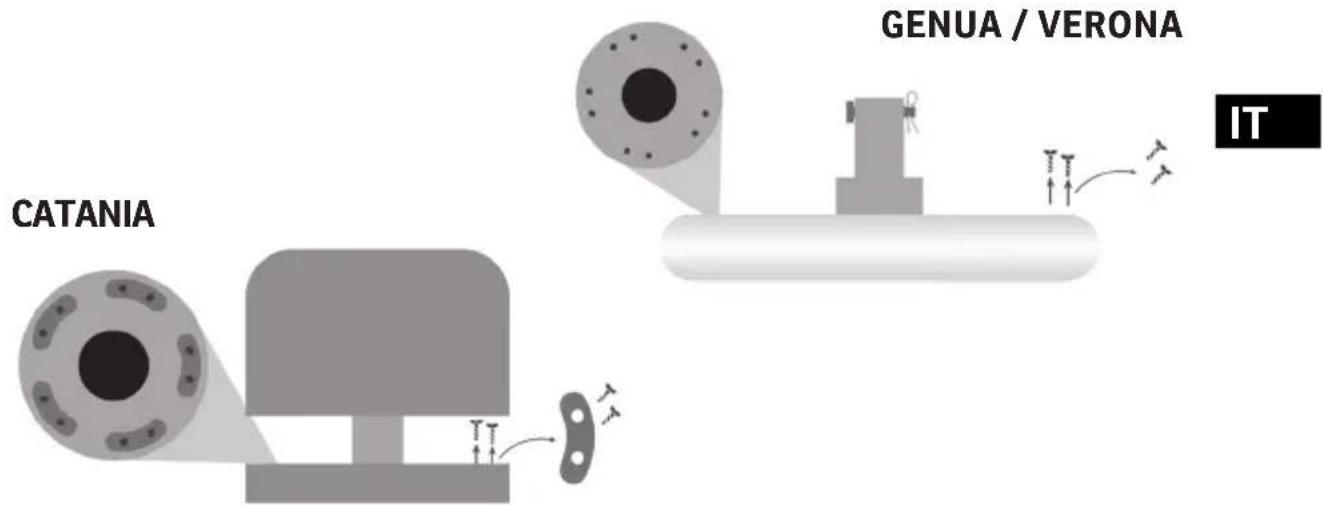

1. Allentare le viti della carcassa del motore e rimuovere le piastre di smorzamento. 5 volte

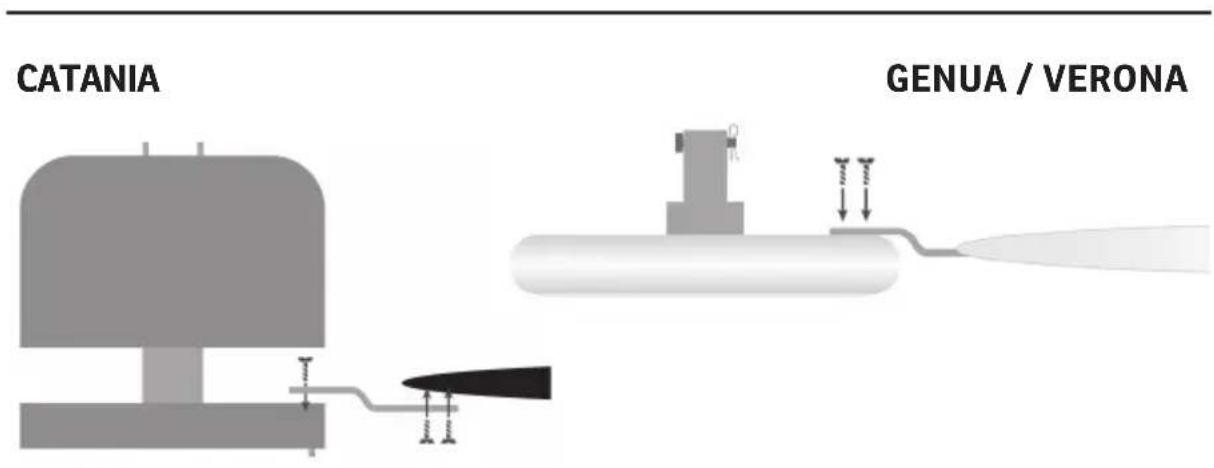

1. Fissare i bracci delle lame all'alloggiamento del motore utilizzato le viti allentate in precedenza e fi ssoare le lame ai bracci delle lame.

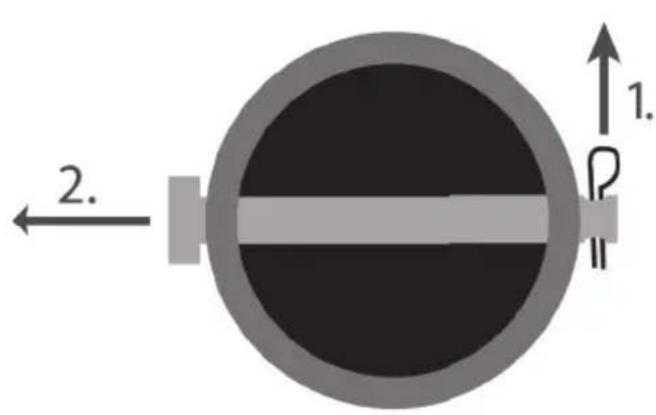

1. Rimuovere la copiglia e il bullone dal tubo nella parte superiore del corpo del motore.

CATANIA
GENUA/VERONA

1. Far passare tutti i caviattraverso l'asta di sospensione e l'alloggiamento dell'unità di controllo e inseire l'astaattraverso il tubo nell'alloggiamento del motore.

CATANIA

GENUA/VERONA

1. Riattaccare il bullone al tubo. Assicurarsi che i cavi nel tubo non siano danneggiati.

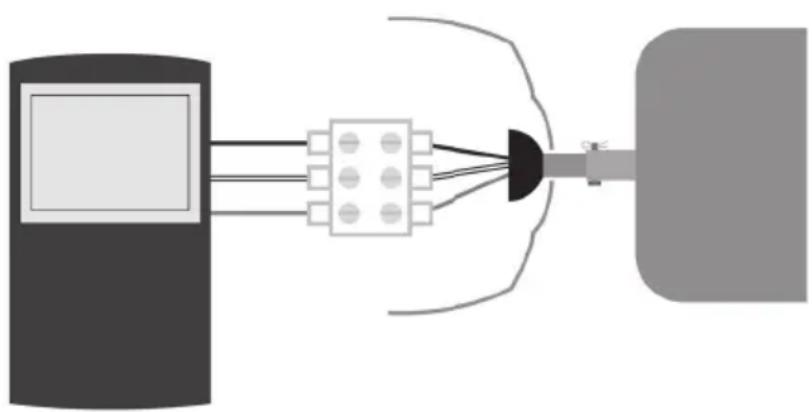

1. Collegare i cavi secondo lo schema elettrico (pagea 39; 4).

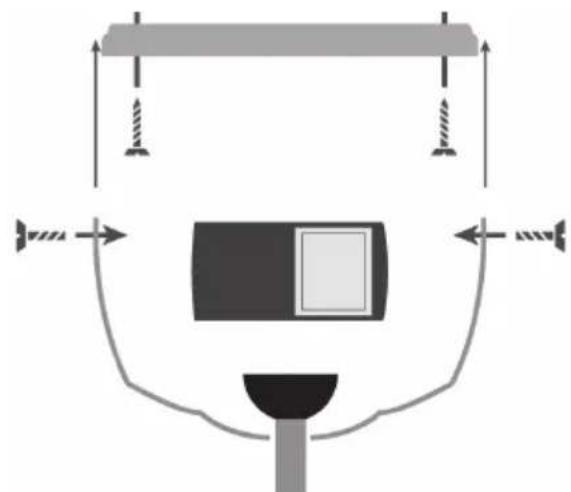

1. Collegare correttamente i cavi rimanenti e fi ssare il ventilatore al soffi tto.

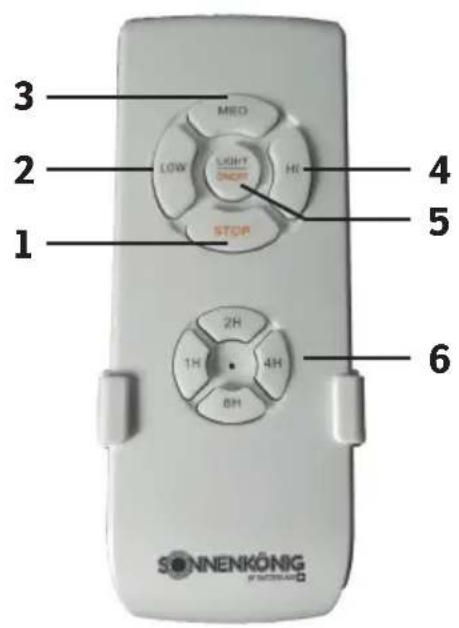

8 Operazione

1. STOP
2. LOW
3. MEDIUM
4. HIGH
5. Interru tture luce (CATANIA)

6. Timer

7. Arresto: spagnere il ventilatore
   2/3/4. Livello di velocità impostato per basso, medio, alto, medio, alto

8. Accensione e spegnimento della luce.
9. Impostare il timer da 1 - 8 h

Batterie: Sostituire le batterie facendo scorrere il coperchio verso il bassosul retro del telecomando. (1,5 V / AA, 2 pezzi)

9 Garanzia / Smaltimento / Smaltimento / Modifiche tecniche

Garanzia

I prodotti vengono controllati attendamente prima della spedizione. Se dovesse comunique presentarsi un vizio sul vostro apparecchio, vi invitiamo a rivolgervi in tutte tranquilità al vostro rivenditore. Vi rammentiamo di portare appresso la ricevuta d'acquisto, che deve essere presentata per agli prestazione in garanzia. Il periodo di garanzia è di 24 mesi alla data di acquisto.

Smaltimento

Provedere ad un corretto smaltimento del prodotto. L'apparecchio cui ènessere consegnato Gratisamente per il relativo smaltimento a qualsi-asi rivenditore specializzato.

Modifiche tecniche

Con riserva di eventuali modifiche tecniche e di progettazione.

CE-Dichiarazione di Conformità

Il disposativo è conforme alle seguenti norme

EMC EN 55014-1:2017

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

LVD EN 60335-1:2012+A11:2014

EN 60335-2-80:2003+A1:2004+A2:2009

EN 60598-1:2015 + A1:2018

EN 60598-2-11989

EN 62233:2008

RoHS 2015/863/EU

EMC 2014/30/EU

LVD 2014/35/EU

INFORMATIVA SMALTIMENTO RELATIVA ALLA PARTE ELETTRICA DEL PRODOTTO

Ai sensi del D.L. 14 novembre 2014 art. 26, di attuazione della direttiva 2012/19/EU e del D.L. 27 del 31 novembre 2015, di attuazione della direttiva 2015/863/EU relativa alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifuti.

Il significato del cassetto barrato riportato sull'apparecchiatura o sulla confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifui.

L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno ad uno. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatible, contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dall'a normativa vigente. Eventuali pile o batterie ricaricabili contenate nel dispositivo devono essere smaltite separata-mente negli appositi raccoglitori preposti alla raccolta dellepile ESAuste.

SMALTIMENTO PILE E ACCUMULATORI

Ai sensi del D. Lgs. 20 novembre 2008 n. 188, di attuazione della Direttiva 2006/66/CE concernente pile, accumulatori e relativi rifiuti, il symbolo del bidone barratoippo sulla batteria indica che è fatto divieto di smaltire batterie ESAuste nei rifiuti domestici.

Pile e batterie contengono sostanze altamente inquinanti per l'ambiente.

E' fatto obbligo all'utilizzatore di smaltire le batterie esauste nei centri di raccolta siti nel comune di apparitenza o negli apposti contentitori. Il servizio è gratis. In tal modo verranno rispetto le norme di legge contribuendo alla salvaguardia dell'ambiente.

I symboli identificativi di sostanze pericolose eventualmente presenti in pile e batterie sono i seguenti: Hg = Mercurio, Cd = Cadmium, Pb = Piombo.
