BEDIENUNGSANLEITUNG Verona Sonnenkönig

Article-Nr. CATANIA:10534078

VERONA: 10530168

GENUA:10530008

INDEX

1 Sicherheitshinweise 3
2 Reinigung 4
3 Eigenschaften 4
4 Anschluss-Schema 5
5 Lieferumfang 5
6 Bestandteile 6
7 Montage 7
8 Bedienung 11
9 Garantie / Entsorgung / Technische Änderungen 12

1 Sicherheitshinweise

Bitte lessen Sie vor erster Inbetriebnahme die Gebrauchsanweisung genau durch und beachten Sie die Sicherheitshinweise um Schaden durch falsche oder unsachgemäß Bedienung sowie unzulässige Umgebungsbedingungen zu vermeiden. Bewahren Sie diese zum späteren Nachschlagen gut auf.

Kontrollieren Sie das Gerät nach dem Entfernen der Verpackung auf Beschädigungen. Setzen Sie das Gerät bei Verdacht auf eine Beschädigung nicht in Betrieb und wenden Sie sich an einen Fachmann. Das recyclungfähige Verpackungsmaterialarf nicht für Kleinkinder zugänglich aufbewahrt oder entsorgt werden, sondern muss fachgerecht entsorgt werden.

Dieses Gerätarf nur für den Zweck, für den es ausdrücklich entwickelt wurde, verwendet werden. Jeder andere Gebrauch ist als unsachgemäss und folglich als gefährlich anzusehen. Der Lieferant haftet nicht für eventuelle Personen- und/oder Sachschäden, die auf einen unsachgemäßen oder falschen Gebrauch darüberzuführen sind.

Dieses Gerätarf von Kindern, die 8 Jahre oder äther sind, sowie von Personen mit reduzierten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen genutzt werden, sofern sie beaufsichtigt werden oder Anweisungen bezüglich der sicheren Nutzung des Geräts erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Kinder dürfen die Reinigung und benutzserseitige Wartung nicht ohne Beaufsichtigung durchführren.

Dieses Produkt durchlief einen umfangreichen Qualitätssicherungsprozess. Durch hohe Sorgfalt wurde sichergestellt, dass das Produkt in einwandfreiem Zustand ist.

Warning: bei der Verwendung von Elektrogeräten müssen grundlegende Sicherheitsvorkehrungen befolgt werden, um die Gefahr von Feuer, Stromschlagen und Verletzungen zu reduzieren.

• Lesen Sie diese Hinweise, bevor Sie diesen Gerät in Betriebnehmen und bewahren. Sie die Anweisungen auf.
• Überprüfen Sie die auf dem Typenschild angegebene Spannung. Dieses Gerät ist für eine 220-240 V / 50 Hz Stromversorgung ausgelegt.
• Verwenden Sie keine elektrischen Verlängerungskabel für diesen Ventilator.
• Führend Sie den Finger nicht durch das vordere Gehäuse ein. Lassen Sie Kinder nicht ihre Finger durch das vordere Gehäuse einführen. Führren Sie keine Gegenstände durch das vordere Gehäuse ein.
• Halten Sie Haare, Gardinen, Tischdecken, Kleidung und Vorhänge von den Öffnun-gen des Ventilators fern. Sie konnten in den Ventilator gezogen werden, was他们在 Beschädigenden oder zu Verletzungen führen können.

• Verwenden Sie den Ventilator nicht, wenn das Kabel oder der Stecker beschädigt ist oder wenn diese in irgendeiner Art und Weise beschädigt wurden. Senden Sie den Ventilator an den Kundenservice oder{lassen Sie ihn durch eine Fachperson reparieren.

• Überprüfen Sie regelmässig die elektrische Leitung des Lufters. Wenn das elektrische Kabel beschädigt ist, muss es durch den Hersteller, seinen Kundendienst oder durch eine ähnlich qualifizierte Person ersetzt werden, um eine Gefahr zu vermeiden.

• Dieser Deckenventilatorarfndnichtdraussenverwendetwerden.
• Verwenden Sie diesen Lüfter nicht im Badezimmer und in einem feuchten Bereich.
• Der VentilatorarfndichtohneBasisverwendetwerden.
• Verwenden Sie den Ventilator nicht in einem Bereich, wo Benzin verwendet wird oder wo brennbare Flüssigkeiten gelagert werden.
• Verwenden Sie diesen Lüftern nur so, wie es in dieser Anleitung beschrieben wird.
• Versuchen Sie nicht, den Lüfter zu reparieren. Es gibt keine Teile, die vom Benutzer repariert werden konnten. Wenn Sie eine Wartung benötigen, senden Sie den Ventilatoritte an den Verkäufe zurück.
• Keine Teile des Ventiltors)durfen vom Benutzer entfernt werden. Der Lüfter darf nicht durch den Benutzer geöffnet werden.

2 Reinigung

Die Teile mussen mit einem weichen, trockenen Tuch gereinigt werden.
- Flecken müssen mit einer milden Seite (Reinigungsmittel) und einem feuchten Tuch halten werden. Alle Spuren der Seite müssen mit einem feuchten Tuch halten werden.
- Verwenden Sei kein Benzin oder Lösungsmittel, die den Lüfter beschädigen können.
- Es muss darauf geachtet werden, dass Wasser (oder andere Flüssigkeiten) nicht in das Luftungsmotorgehause gelangen und die Geschwindigkeitssteuereinheit nicht ausser Kraft setzen.

3 Eigenschaften

Modell...CATANIA .GENUA .VERONA

Spannung 220-240 V 220-240 V 220-240 V

Frequenz. 50 Hz 50 Hz 50 Hz

Leistung 60 Watt 70 Watt 70 Watt

Masse. 100 x 30 cm 122 x 35 cm 122 x 35 cm

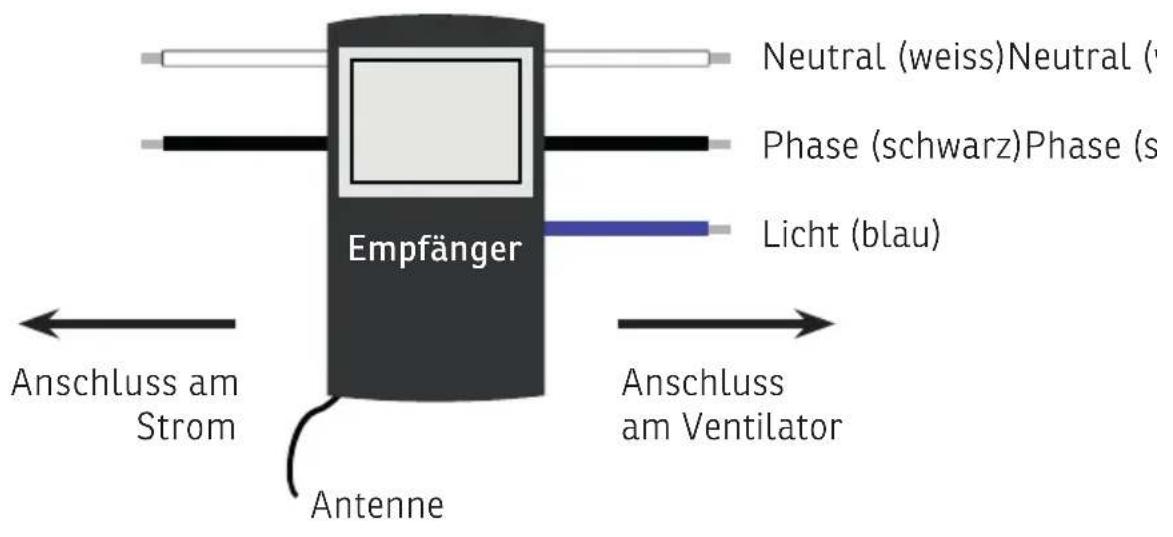

4 Anschluss-Schema

ACHTUNG: Das Empfängermodul ist bei allen Modellen das gleiche. Wenn Sie ein VERONA oder GENUA (ohne Licht) haben, wird das blaue Kabel nicht verwendet.

5 Lieferumfang

Trägerplatte	Motorgelöhse
Aufhängesstange	Klingenarmeund Klingen
Empfänger	Teile inVerpackung
Steuerungsgehäuse	Kabelsteck-verbinder
Fernbedienung

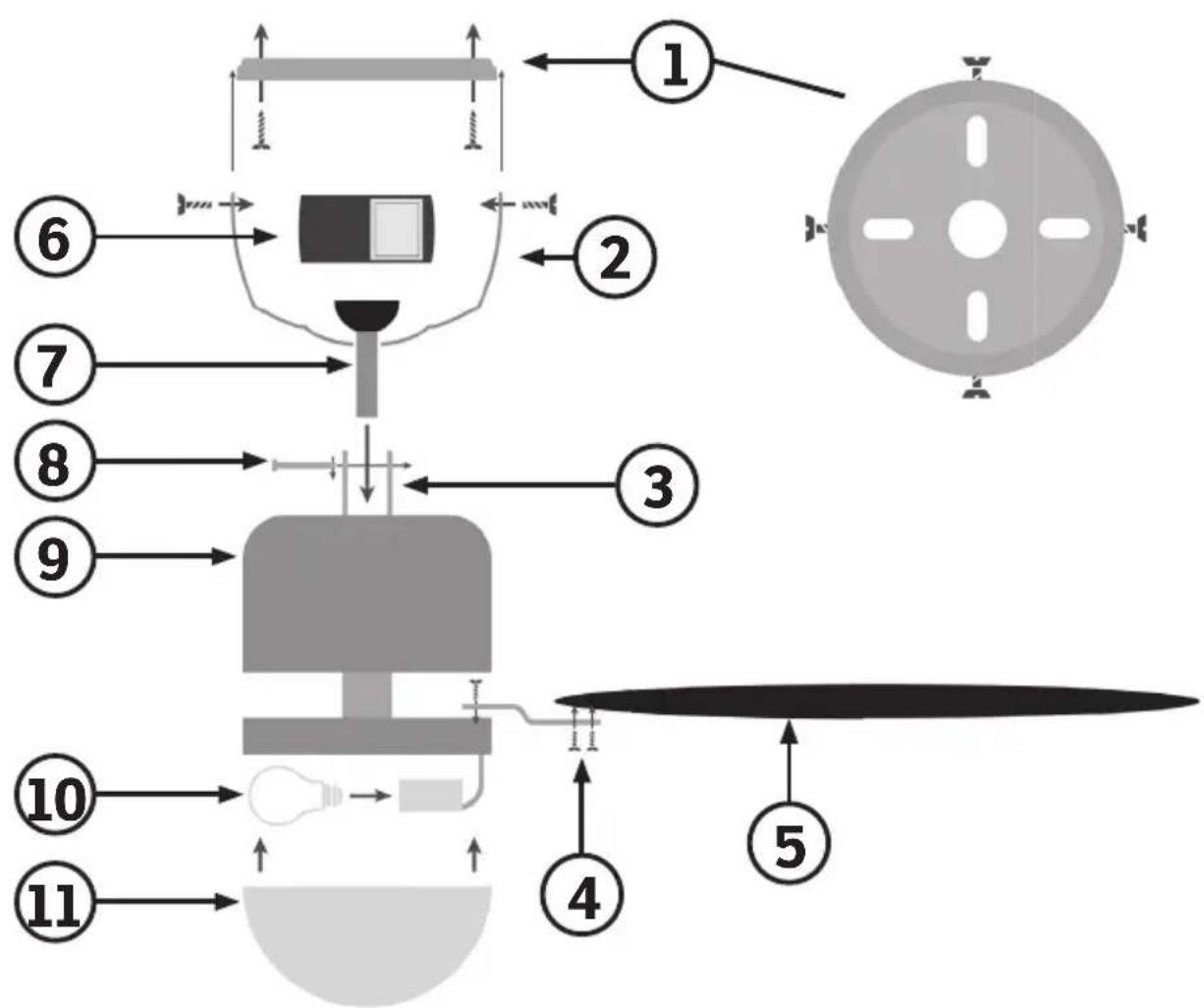

1. Trägerplatte
2. Steuerungsgehäuse
3. Rohr von Motorgehäuse
4. Klingenarm
5. Klinge
6. Steuerung

7. Aufhängestange

8. Bolzen und Splinten

9. Motorgehause

CATANIA

1. Gluhbirne
2. Lampenabdeckung

7 Montage

Folgende Ausrüstung ist für die Installation von Nöten oder empfehlenswert:

Schutzbrille

Trittleiter

Mindestens 2 Personen

Bedienungsanleitung

4x

Deckenschrauben

(Nicht im Lieferumfang enthalten)

1. Entnahmen Sie alle Teile der Verpackung und prufen Sie deren Vollständigkeit.
2. Stellen Sie safer, dass jegliche Leitungen keine Spannung enthalten und schalten Sie die Sicherungen aus.

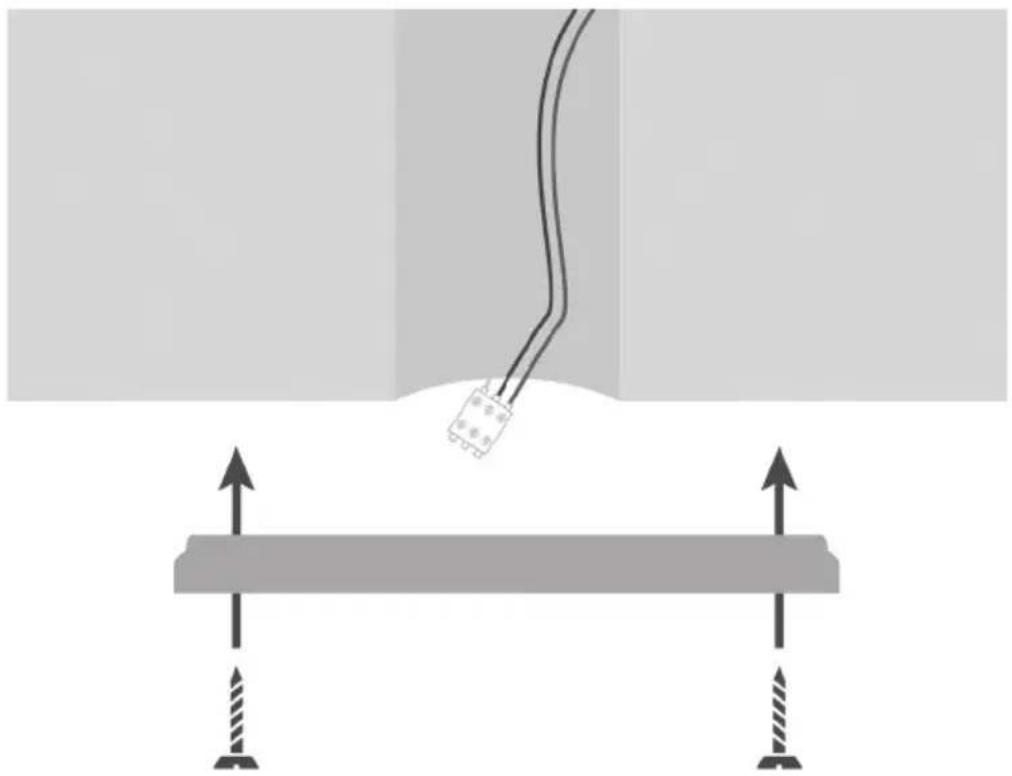

1. Befestigen Sie die Trägerplatte an der Decke bzw. am Stromanschluss an. Verwenden Sie dazu je nach Deckenmaterial benötigten Schrauben in der Grosse M5 / Ø 8 mm.

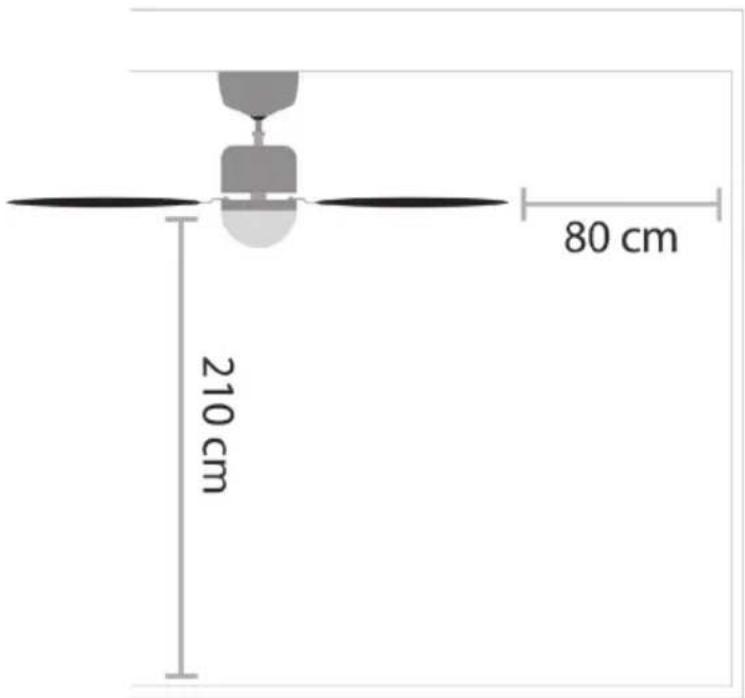

1. Stellen Sie sicher, dass die Klingen mindestens 80 cm von möglichen Hindernissen und mindestens 210 cm vom Boden entfernt sind. Wichtig: Bei einer Montage an einer angewinkelten Decke, wenden Sie sich an Fachpersonal.

DE

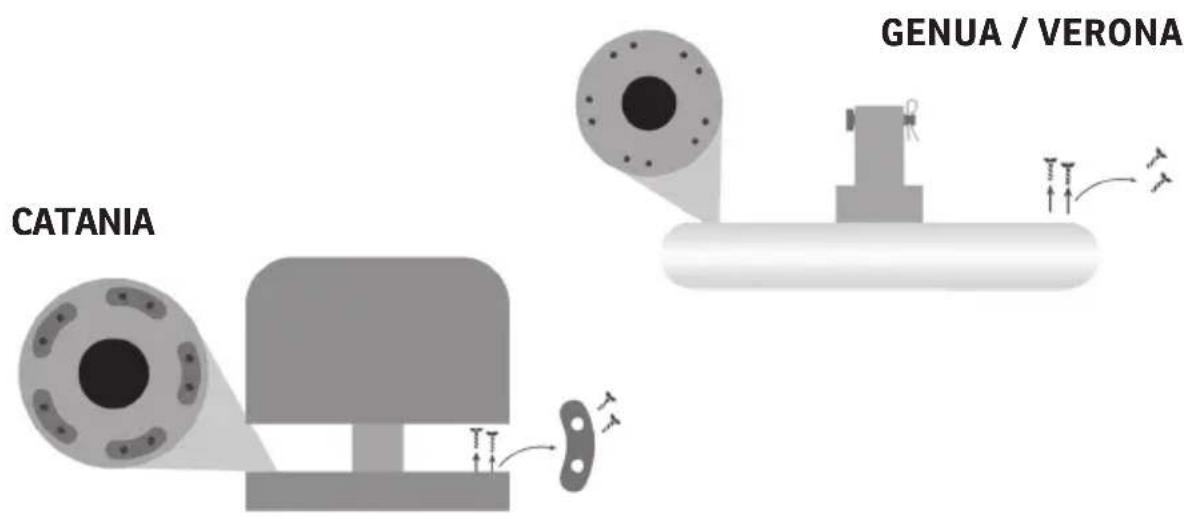

1. Losen Sie am Motorgehäuse die Schrauben und entfernen Sie die Dämpferplättchen 5 mal.

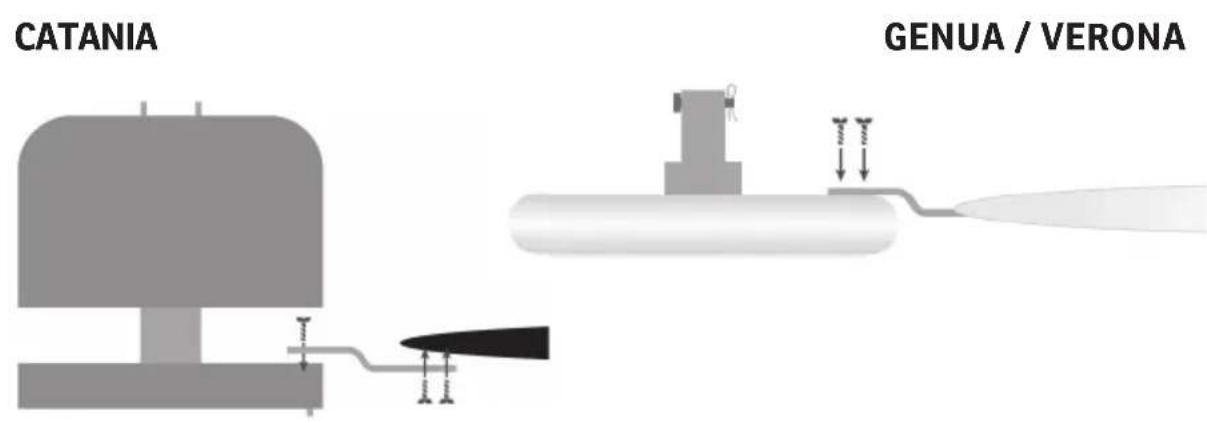

1. Befestigen Sie die Klingenarme mit den vorher gelösten Schrauben am Motorghäuse und befestigen Sie die Klingen an den Klingenarmen.

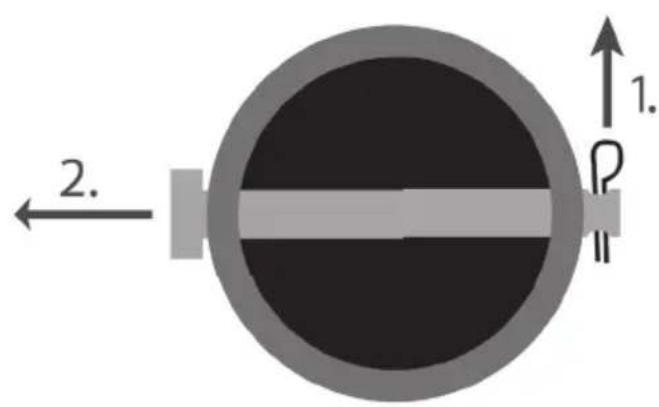

1. Entfernen Sie den Splinten und Bolzen aus dem Rohr, oben am Motorgehäuse.

CATANIA

GENUA/VERONA

1. Führn Sie alle Kabel durch die Aufhängestange und das Steuerungsgehäuse und setzen Sie die Stange durch das Rohr im Motorgehäuse.

CATANIA

GENUA/VERONA

1. Befestigen Sie den Bolzen wieder am Rohr. Achten Sie daraufuf, dass darüber die Kabel im Rohr nicht beschädigt werden.

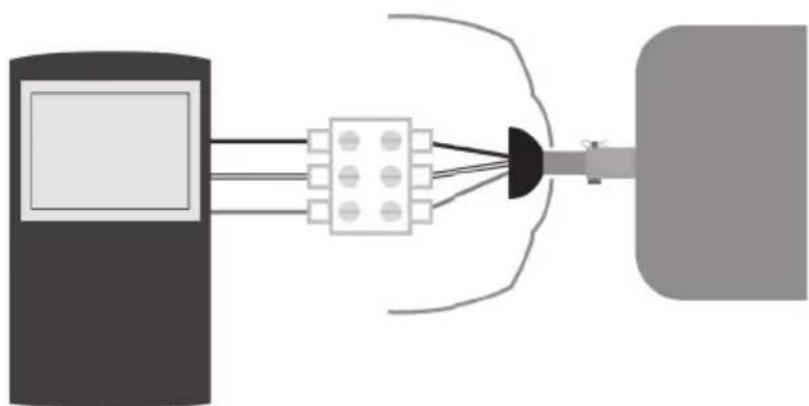

1. Schliessen Sie die Kabel anhand dem Anschlussschema (Seite 5; 4) an.

DE

1. Schliessen Sie die restlichen Kabel korrekt an und befestigen Sie den Ventilator an der Decke.

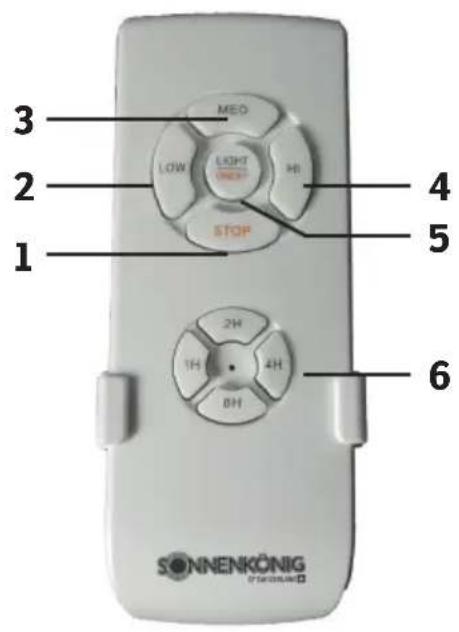

8 Bedienung

1. STOP
2. LOW
3. MEDIUM
4. HIGH
5. Lichtschalter (CATANIA)

6. Timer

7. Stop: Ventilator abschalten
   2/3/4. Ventilationsstufe einstellen für Niedrig, Mittel, Hoch

8. Licht ein- und ausschalten (CATANIA)
9. Timer einstellen von 1 - 8 h

Batterien: Wechseln Sie die Batterien, indem Sie auf der Rückseite der Fernbedienung die Abdeckung nach unten schieben. (1.5 V / AA, 2 Stück)

Garantie

Die Geräte werden vor der Auslieferung genau kontrolliert. Sollte betrz dem einzelmal ein Mangel an Ihr hem Gerät auftreten, wenden Sie sich vertrauensvoll an ihren Verkäufer.itte bringen Sie den Kaufbeleg mit, Denn dieser ist für jeder Garantieleistung vorzulegen.

Die Garantie beträgt 24 Monaten ab dem Kaufdatum

Entsorgung

Das Gerät muss fachgerecht entsorgt werden. Das Gerät kann bei jedem Fachhändler kostenlos zur Entsorgung abgegeben werden.

Technische Änderungen

Technische Änderungen in Technik und Design vorbehalten.

Bitte behalten Sie das Verpackungsmaterial für das Gerät auf.

CE-Konformitätserklarung

Das Gerät entspricht folgenden Standards

EMC EN 55014-1:2017

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

LVD EN 60335-1:2012+A11:2014

EN 60335-2-80:2003+A1:2004+A2:2009

EN 60598-1:2015 + A1:2018

EN 60598-2-11989

EN 62233:2008

RoHS 2015/863/EU

EMC 2014/30/EU

LVD 2014/35/EU

ENTSORGUNGSHINWEISE FÜR DEN ELEKTRISCHEN TEIL DES PRODUKTS

Gemäß Article 26 des Gesetzeserlass vom 14. März 2014 zur Umsetzung der Richtlinie 2012/19/EG und des Erlasses vom 31. März 2015 zur Umsetzung der Richtlinie 2015/863/EU zur Verringerung der Verwendung gefährlicher Stoffe in Elektro- und Elektronikgeräten und zur Abfallentsorgung.

Das Symbol der durchgestrichen Mülltonne auf dem Gerät oder der Verpackung weist darauf aufhin, dass das Gerät am Ende seiner Lebensdauer getrennt von anderen Abfallen über entsprechende Sammelstellen zu entsorgen ist. Das elektronische oder elektrische Altgerät kann auch aussortiert und bei Anschaffung eines ver-gleichbaren Neugerätes an den Handler zurückgegeben werden. Die entsprechende Altgerätesammlung zwecks umweltfreundlicher Wiederverwertung verringert die Belastungen für Umwelt und Menschen und Unterstützung die Wiederverwendung und/oder das Recycling von wertvollen Wertstoffen.

Die nicht fachgerechte Entsorgung des Produkts durch den Benutzer kann je nach Gesetzeslage mit Bußgeldern gehndet oder strafrechtlich verfolgt werden. Im Gerät enthaltene Akkus oder Batterien sind getrennt über die entsprechenden Behälter für die Sammlung von Altbatterien zu entsorgen.

ENTSORGUNG VON BATTERIEN UND AKKUS

Gemäß der Gesetzesverordnung 188 vom 20. November 2008 zur Umsetzung der Richtlinie 2006/66/EG im Umgang mit Altbatterien oder verbrauchten Akkus und ähnlichen Abfallen weist das Symbol der durchgestriichen Mülltonne auf der Batterie darauf auf hin, dass es verboten ist, Altbatterien im Hausmull zu entsorgen.

Batterien und Akkus enthalten stark umweltbelastende Stoffe. Der Benutzer ist verpflichtet, Altbatterien über öffentliche Sammelstellen oder entsprechende Behälter zu entsorgen. Diese Service ist kostenlos. Auf diese Weise werden die gesetzlichen Anforderungen eingehalten und die Umwelt geschont. Die Symbole zur Kennzeichnung der in Batterien und Akkus enthaltenen Gefahrstoffe sind wie folgt: Hg= Quecksilber, Cd= Cadmium, Pb= Blei.

Firma

Armin Schmid

Olensbachstrasse 9-15

CH-9631 Ulisbach

Tel. Int. [phone]

Tel.Nat.0848870850

Peter-Henlein-Strasse 5

D-89331 Burgau

Tel: [phone]

Mobilnetz bis 42 Cent/Minute
