MANUALE UTENTE Catania Sonnenkönig

1 Avvertenze per la sicurezza.... 31
2 Pulitura ....32
3 Caratteristiche e vantaggi ....32
4 Schema dei collegamenti....33
5 Dotazione di fornitura ....33
6 Componenti....34
7 Montaggio....35
8 Operazione....39
9 Garanzia / Smaltimento / Smaltimento / Modifiche tecniche .....40

Prima di mettere in funzione per la prima volta il deumidificatore, si raccomanda di leggere con cura le istruzioni d'uso e di rispettare le avvertenze di sicurezza al fine di evitare un utilizzo improprio o sbagliato come pure condizioni ambientali non idonee. Si raccomanda di conservare le istruzioni per futura consultazione.

Controllare l'apparecchio dopo averlo rimosso dall'imballo. In caso di sospetto danneggiamento non mettere in funzione l'apparecchio e rivolgersi ad un tecnico specializzato. Non conservare alla portata dei bambini il materiale d'imballo riciclabile, ma provvedere all'opportuno smaltimento.

Utilizzare l'apparecchio esclusivamente per lo scopo per il quale è stato espressamente progettato. Qualsiasi altro impiego è improprio e quindi da ritenersi pericoloso. Il fornitore non risponde di eventuali danni a cose e persone, che sono imputabili ad un utilizzo inappropriato o errato.

Questo elettrodomestico può essere usato da bambini che abbiano compiuto gli 8 anni di età e da persone con capacità fisiche, sensoriali o mentali ridotte, oppure che manchino di esperienza e conoscenza, purché abbiano ricevuto assistenza o formazione per un uso sicuro dell'elettrodomestico e ne comprendano quindi i rischi connessi. I bambini non devono giocare con l'apparecchio. Operazioni di pulizia e di manutenzione non devono essere effettuate da bambini senza supervisione.

• Leggere queste istruzioni facendo riferimento alle illustrazioni prima di utilizzare il ventilatore.
• Prima di inserire la spina dell'apparecchio, verificare che la tensione nominale in-dicata dalla targhetta delle specifiche tecniche posta sul ventilatore corrisponda alla tensione dell'impianto.
• Non immergere mai un elemento dell'apparecchio nell'acqua o in qualsiasi altro liquido.
• Non inserire mai oggetti nella griglia di protezione quando la spina del ventilatore è inserita o durante il funzionamento del ventilatore.
• Fare attenzione ai bambini. Non autorizzarli mai a giocare con il ventilatore.
• È sconsigliato esporre le persone (soprattutto i neonati e le persone anziane) ad un flusso continuo d'aria fredda per un lungo periodo.
• NON utilizzare il ventilatore in ambienti umidi come le stanze da bagno.
• Tenere l'apparecchio lontano da tendaggi, piante, ecc. Il ventilatore deve essere posizionato ad almeno un metro di distanza da ogni altro oggetto.
• NON collegare l'apparecchio all'impianto prima che sia completamente montato e regolato.
• NON utilizzare l'apparecchio se il filo dell'alimentazione è rovinato. Esso deve essere riparato unicamente da un riparatore autorizzato, in quanto sono necessari strumenti e/o elementi conoscitivi specifici.
• Posizionare il cavo di alimentazione lontano dalle zone di passaggio per evitare di inciampare.

IT

• Utilizzare unicamente all'interno.
• Prestare attenzione agli imballi di plastica quali i sacchetti – pericolo di soffoca-mento. Non lasciarli alla portata di bambini e di persone che potrebbero utilizzarle in modo improprio.
• Non smontare e non aprire il ventilatore per effettuare riparazioni. Questo com-porta il decadimento della garanzia e può comportare pericolo. Per le riparazioni rivolgersi sempre a personale qualificato.
• Tenete il ventilatore in luoghi freschi ed asciutti
• Se non utilizzate il ventilatore per lungo tempo, pulitelo e riponetelo in un sac-chetto di plastica al riparo da fonti di calore ed umidità.

2 Pulitura

• Per la pulizia usare esclusivamente un panno inumidito con acqua e un detergente non aggressivo.
• Non utilizzare benzina o solventi che potrebbero danneggiare il ventilatore.
• Assicurarsi che il panno utilizzato per la pulizia non sia troppo imbevuto di acqua, al fine di evitare che le parti elettriche ed il motore possano bagnarsi.
• Non immergere mai il ventilatore in acqua o in qualsiasi altro liquido.
• Pulite regolarmente la ventola, utilizzando un panno morbido ed acqua saponata ed asciugandola accuratamente. Non utilizzare solventi o altre sostanze chimiche.

3 Caratteristiche e vantaggi

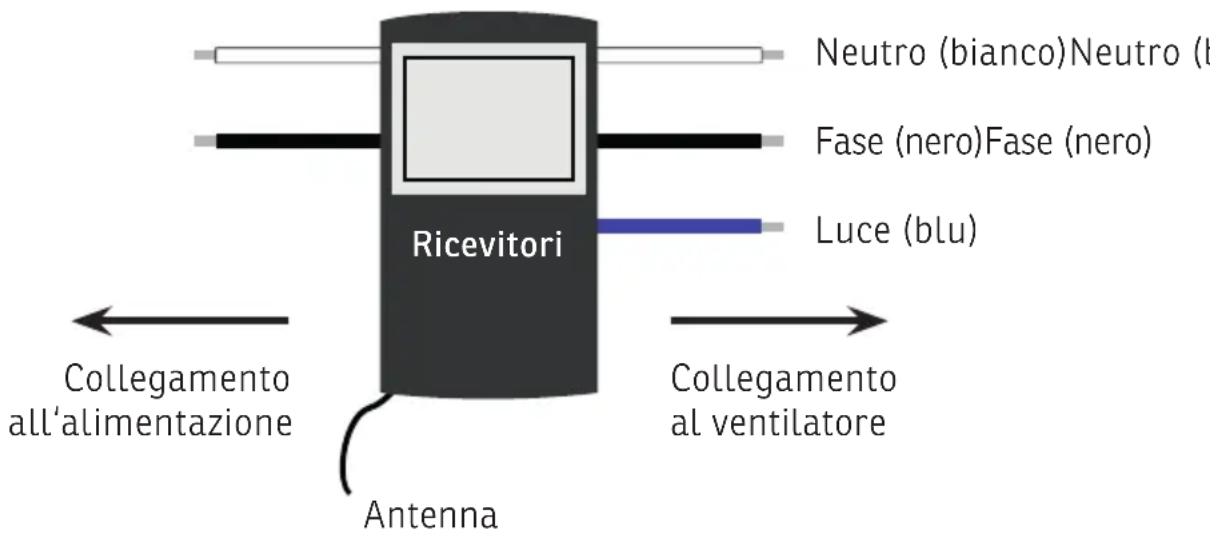

4 Schema dei collegamenti

IT

ATTENZIONE: Il modulo ricevitore è lo stesso su tutti i modelli. Se si dispone di un VERONA o GENUA (senza luce), il cavo blu non viene utilizzato.

Neutro (bianco)Neutro (l Fase (nero)Fase (nero) Luce (blu) Ricevitori Collegamento all'alimentazione Antenna Collegamento al ventilatore

5 Dotazione di fornitura

Piastra di supporto

Alloggiamenti motore

Asta di sos- pensione

Bracci e lame delle lame

Verifi ca

Parti in confe- zione

Alloggiamento di controllo

Connettori per cavi

Telecomando

IT

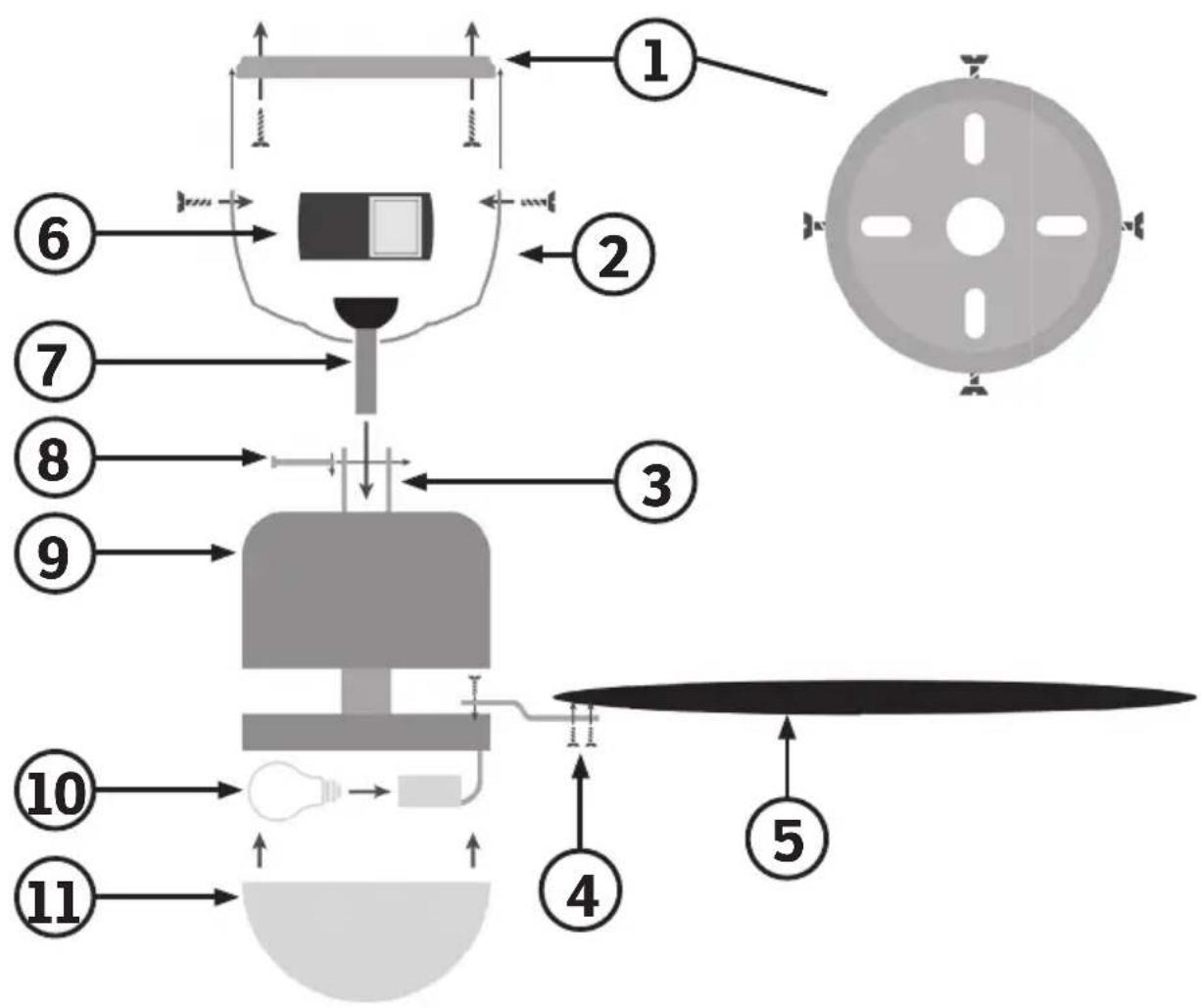

6 Componenti

1. Piastra di supporto
2. Alloggiamento di controllo
3. Tubo della carcassa del motore
4. Braccio della lama
5. Lama

6. Controllo

7. Asta di sospensione

8. Bulloni e coppiglie
9. Alloggiamento del motore

CATANIA

1. Lampadina
2. Copertura della lampada

7 Montaggio

IT

Le seguenti apparecchiature sono necessarie o raccomandate per l'installazione:

Occhiali di sicurezza

Scaletta

Almeno 2 persone

Manuale di istruzioni

4 x

Viti per soffi tto (non incluse nella fornitura)

1. Rimuovere tutte le parti dell'imballaggio e verifi carne la completezza.
2. Assicurarsi che i cavi non contengano tensione e spegnere i fusibili.

1. Fissare la piastra di supporto al soffi tto o alla presa di corrente. A seconda del materiale del soffi tto, utilizzare viti della misura M5 / ∅ 8 mm.

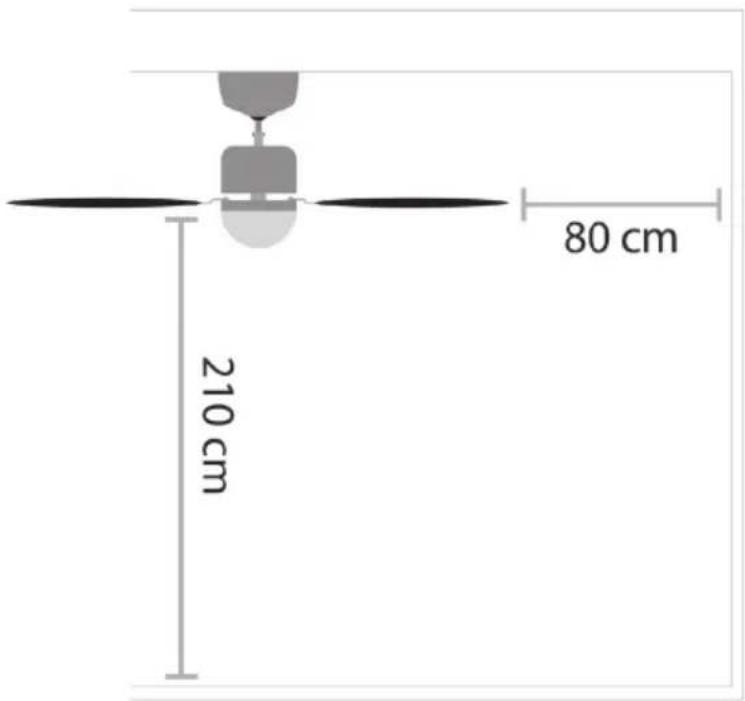

210 cm 80 cm

1. Assicurarsi che le lame distino almeno 80 cm da eventuali ostacoli e 210 cm da terra. Importante: in caso di montaggio su un soffi tto inclinato, contattare personale qualifi cato.

GENUA / VERONA IT CATANIA

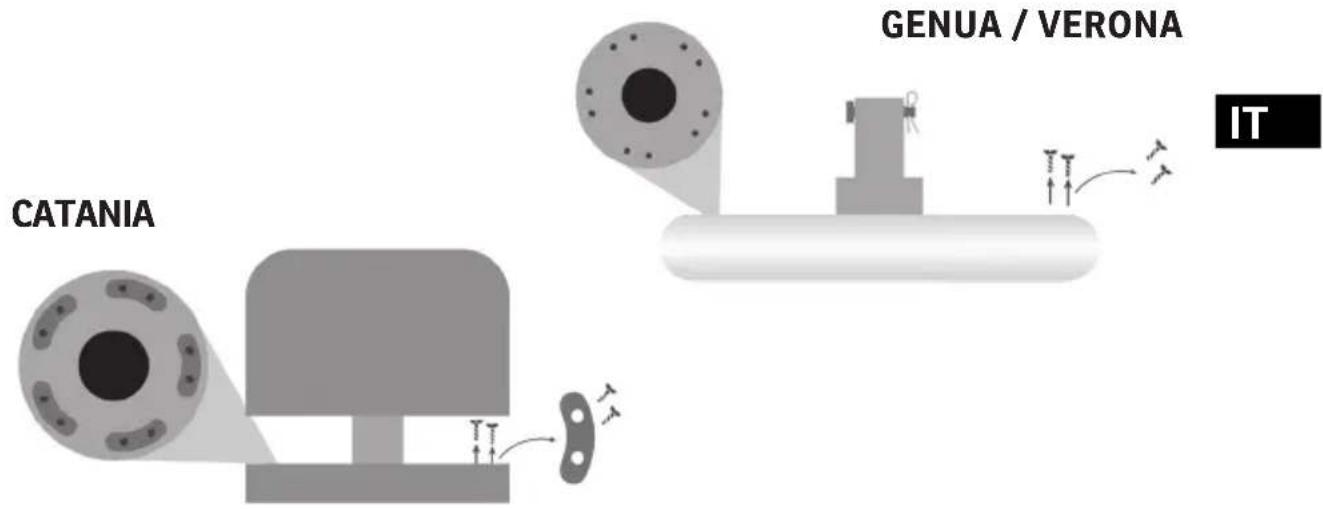

1. Allentare le viti della carcassa del motore e rimuovere le piastre di smorzamento. 5 volte

CATANIA GENUA / VERONA

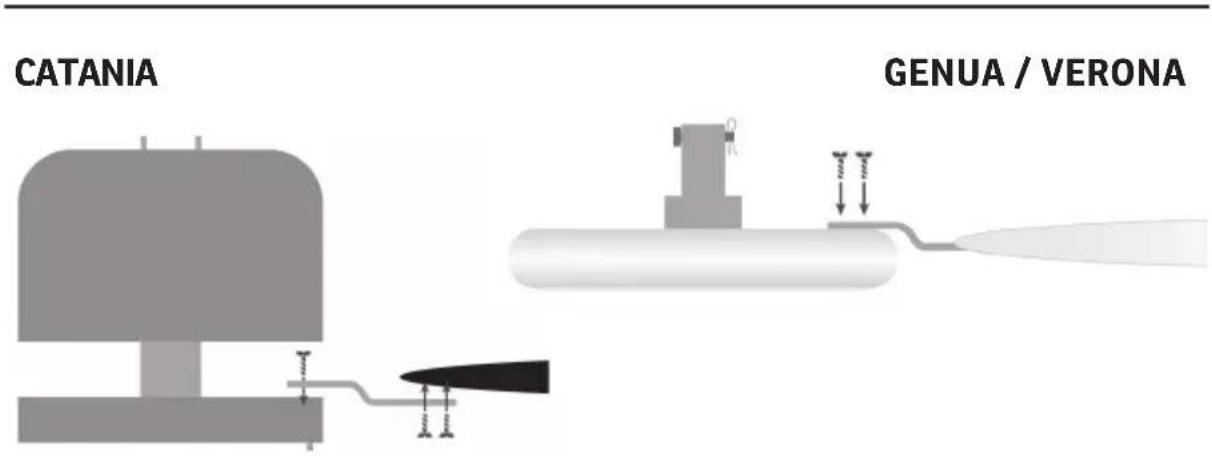

1. Fissare i bracci delle lame all'alloggiamento del motore utilizzando le viti allentate in precedenza e fi ssare le lame ai bracci delle lame.

1. 2.

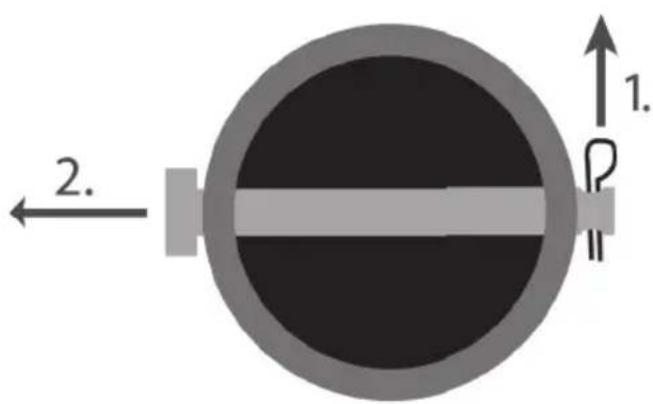

1. Rimuovere la coppiglia e il bullone dal tubo nella parte superiore del corpo del motore.


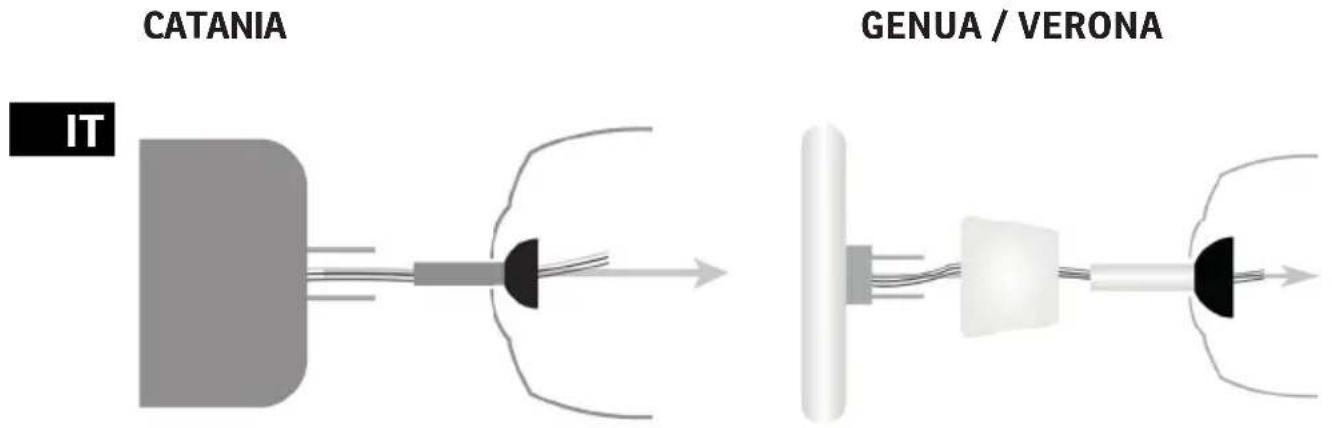

1. Far passare tutti i cavi attraverso l'asta di sospensione e l'alloggiamento dell'unità di controllo e inserire l'asta attraverso il tubo nell'alloggiamento del motore.

CATANIA GENUA / VERONA

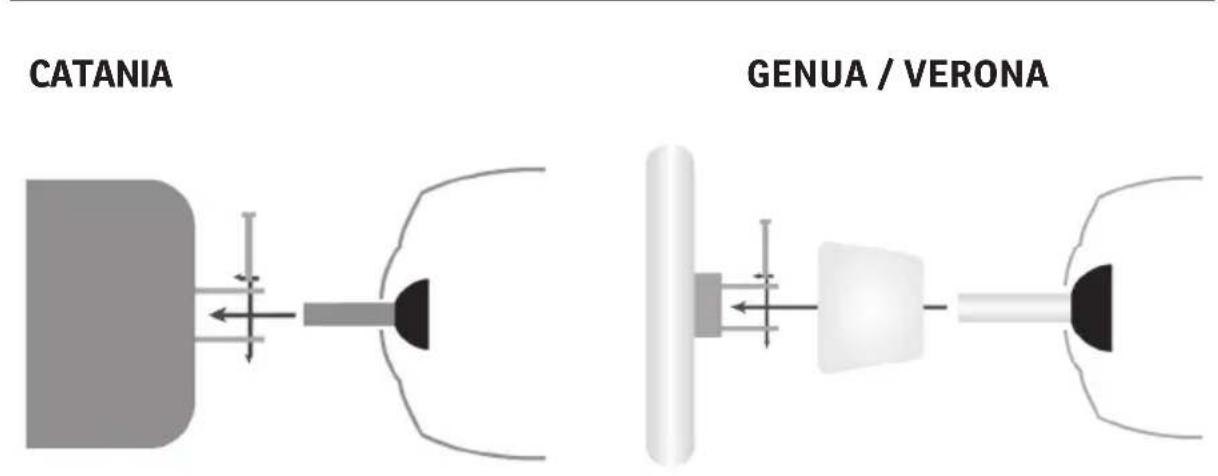

1. Riattaccare il bullone al tubo. Assicurarsi che i cavi nel tubo non siano danneggiati.


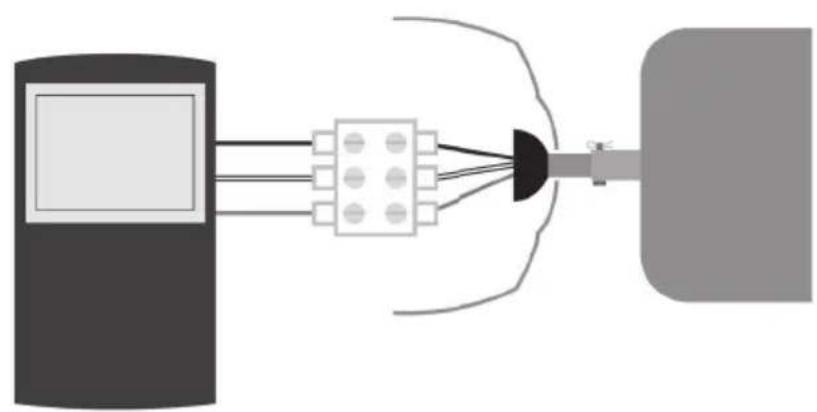

1. Collegare i cavi secondo lo schema elettrico (pagina 39; 4).

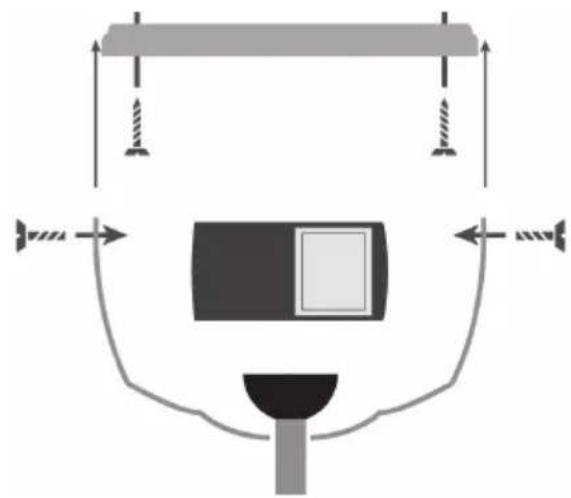

1. Collegare correttamente i cavi rimanenti e fi ssare il ventilatore al soffi tto.

8 Operazione

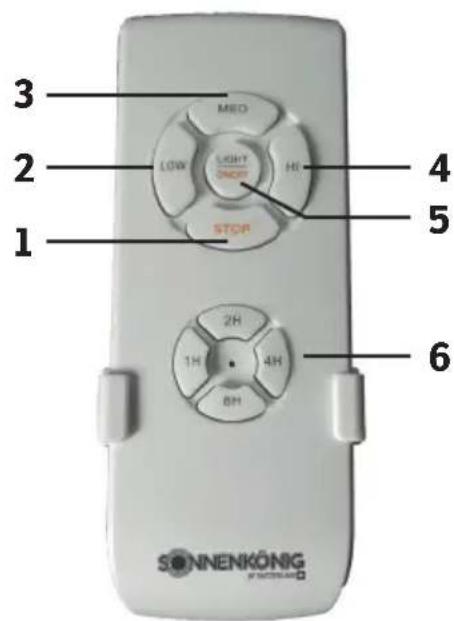

3 2 1 MED LOW LIGHT ON/OFF HI STOP 4 5 2H 1H 4H 8H 6 SONNENKÖNIG

1. STOP
2. LOW
3. MEDIUM
4. HIGH
5. Interruttore luce (CATANIA)

6. Timer

7. Arresto: spegnere il ventilatore
   2/3/4. Livello di velocità impostato per basso, medio, alto, medio, alto

8. Accensione e spegnimento della luce.
9. Impostare il timer da 1 - 8 h

Batterie: Sostituire le batterie facendo scorrere il coperchio verso il basso sul retro del telecomando. (1,5 V / AA, 2 pezzi)

Garanzia

I prodotti vengono controllati attentamente prima della spedizione. Se dovesse comunque presentarsi un vizio sul vostro apparecchio, vi invitiamo a rivolgervi in tutta tranquillità al vostro rivenditore. Vi rammentiamo di portare appresso la ricevuta d'acquisto, che deve essere presentata per ogni prestazione in garanzia. Il periodo di garanzia è di 24 mesi dalla data di acquisto.

Smaltimento

Provvedere ad un corretto smaltimento del prodotto. L'apparecchio può essere consegnato gratuitamente per il relativo smaltimento a qualsia-si rivenditore specializzato.

Modifiche tecniche

Con riserva di eventuali modifiche tecniche e di progettazione.

CE-Dichiarazione di Conformità

Il dispositivo è conforme alle seguenti norme

EMC EN 55014-1:2017

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

LVD EN 60335-1:2012+A11:2014

EN 60335-2-80:2003+A1:2004+A2:2009

EN 60598-1:2015 + A1:2018

EN 60598-2-11989

EN 62233:2008

RoHS 2015/863/EU

EMC 2014/30/EU

LVD 2014/35/EU

INFORMATIVA SMALTIMENTO RELATIVA ALLA PARTE ELETTRICA DEL PRODOTTO

Ai sensi del D.L. 14 marzo 2014 art. 26, di attuazione della direttiva 2012/19/EU e del D.L. 27 del 31 marzo 2015, di attuazione della direttiva 2015/863/EU relativa alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti.

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.

L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno ad uno. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile, contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente. Eventuali pile o batterie ricaricabili contenute nel dispositivo devono essere smaltite separata- mente negli appositi raccoglitori preposti alla raccolta delle pile esauste.

SMALTIMENTO PILE E ACCUMULATORI

Ai sensi del D. Lgs. 20 novembre 2008 n. 188, di attuazione della Direttiva 2006/66/CE concernente pile, accumulatori e relativi rifiuti, il simbolo del bidone barrato posto sulla batteria indica che è fatto divieto di smaltire batterie esauste nei rifiuti domestici.

Pile e batterie contengono sostanze altamente inquinanti per l'ambiente.

E' fatto obbligo all'utilizzatore di smaltire le batterie esauste nei centri di raccolta siti nel comune di appartenenza o negli appositi contenitori. Il servizio è gratuito. In tal modo verranno rispettate le norme di legge contribuendo alla salvaguardia dell'ambiente.

I simboli identificativi di sostanze pericolose eventualmente presenti in pile e batterie sono i seguenti: Hg= Mercurio, Cd= Cadmio, Pb= Piombo.
