MANUALE UTENTE AirFit N20 ResMed

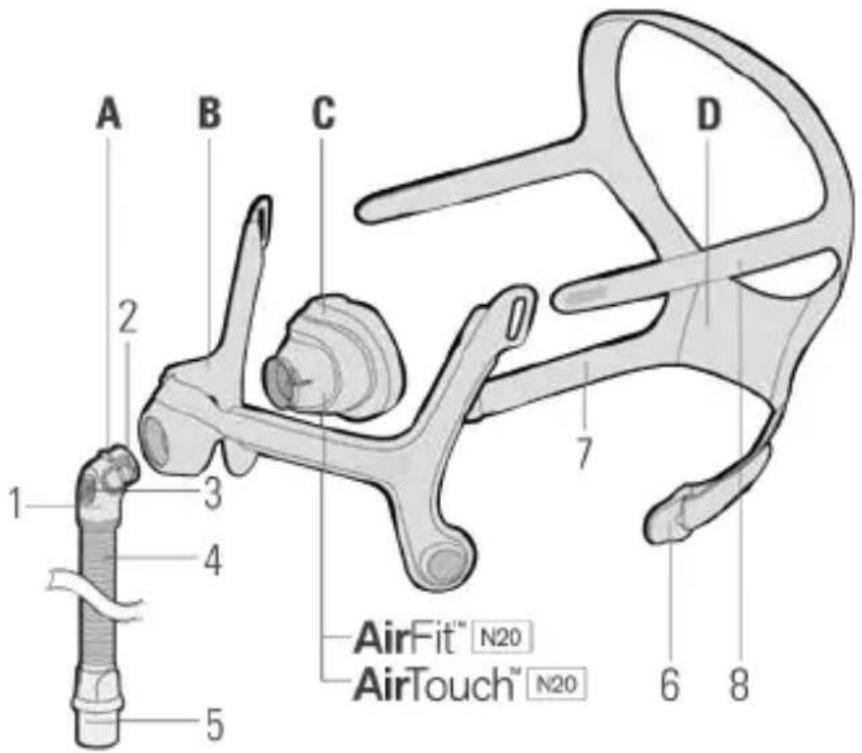

A Gomito e tubo corto

B Telaio

C Cuscinetto

D Copricapo

1 Gomito

2 Pulsanti laterali

3 Dispositivo per l'esalazione

4 Tubo corto

5 Giunto rotante

6 Fermaglio magnetico

7 Cinghie inferiori del copricapo

8 Cinghie superiori del copricapo

Grazie per avere scelto la maschera AirFit™ N20/AirTouch™ N20. Le due maschere sono identiche – ad eccezione del cuscinetto in silicone dell'AirFit N20 e del cuscinetto in gommapiuma dell'AirTouch N20, entrambi intercambiabili. Questo permette di scegliere tra due tipi di maschera in base alle preferenze in fatto di comfort, stabilità e tenuta. Queste maschere potrebbero non risultare disponibili in tutte le regioni.

Indicazioni per l'uso

Le maschere nasali AirFit N20 e AirTouch N20 incanalano verso il paziente in modo non invasivo il flusso d'aria proveniente da un apparecchio PAP (a pressione positiva alle vie respiratorie), come ad esempio un sistema CPAP (a pressione positiva continua alle vie respiratorie) o bilevel.

La maschera N20 è:

• indicata per l'uso da parte di pazienti di peso superiore ai 30 kg a cui sia stata prescritta una pressione positiva alle vie aeree;
• di tipo monopaziente nell'uso a domicilio e multipaziente in contesto ospedaliero.

Cuscinetto dell'AirTouch N20

Il cuscinetto dell'AirTouch N20 è stato pensato per il riutilizzo da parte di un singolo paziente a domicilio e in ambito ospedaliero/sanitario, e si consiglia di sostituirlo ogni mese.

AVVERTENZA

I magneti vengono utilizzati nelle cinghie inferiori del copricapo e nel telaio della maschera. Assicurarsi che il copricapo e il telaio vengano mantenuti ad almeno 50 mm di distanza da qualsiasi impianto medico (es. pacemaker, defibrillatore, valvola di deviazione magnetica per liquido cerebrospinale (LCS), impianti cocleari, ecc.) per evitare possibili effetti provenienti da campi magnetici localizzati. La forza del campo magnetico è inferiore a 400 mT.

Tipologie di pazienti e patologie

Pneumopatie ostruttive (ad esempio, pneumopatia ostruttiva cronica), pneumopatie restrittive (ad esempio, patologie del parenchima polmonare, patologie della parete toracica, malattie neuromuscolari), patologie della regolazione respiratoria centrale, sindrome delle apnee ostruttive del sonno (OSAS) e sindrome obesità-ipoventilazione (OHS).

Benefici clinici

Il principale vantaggio delle maschere di tipo vented dal punto di vista clinico è l'efficacia nell'erogazione della terapia dal dispositivo al paziente.

Controindicazioni

L'uso di maschere contenenti componenti magnetici è controindicato per i pazienti che presentano le seguenti patologie pregresse:

• impianto di clip emostatica metallica nel cranio in seguito ad aneurisma;
• frammenti metallici in uno o entrambi gli occhi.

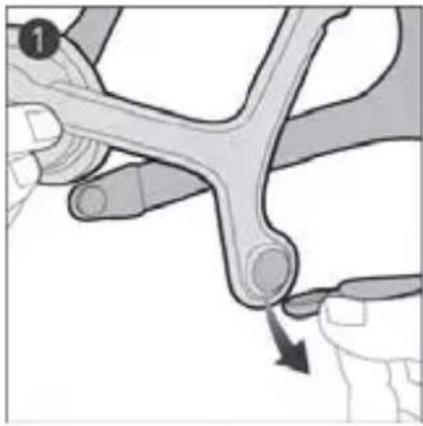

Applicazione della maschera

1. Ruotare e tirare entrambi i fermagli magnetici dal telaio.
2. A cinghie inferiori del copricapo slacciate, tenere la maschera ferma sul viso e infilarsi il copricapo.

Verifica del copricapo:

Quando si indossa il copricapo, assicurarsi che il logo ResMed sul copricapo sia dritto e rivolto verso l'esterno.

1. Fare passare le cinghie inferiori sotto le orecchie e fissare il fermaglio magnetico al telajo.

2. Slacciare le alette di chiusura delle cinghie superiori del copricapo. Regolare le cinghie in modo uniforme finché la maschera risulta posizionata in modo confortevole appena sotto il naso. Chiudere di nuovo le alette di chiusura.

3. Slacciare le alette di chiusura delle cinghie inferiori del copricapo. Regolare le cinghie in modo uniforme finché la maschera risulta stabile. Chiudere di nuovo le alette di chiusura.

4. Collegare il tubo dell'aria dell'apparecchio al tubo corto. Fissare il gomito alla maschera premendo i pulsanti laterali e spingendo il gomito nella maschera, assicurandosi che scatti su entrambi i lati.

5. Maschera e copricapo devono essere posizionati come illustrato nella figura.

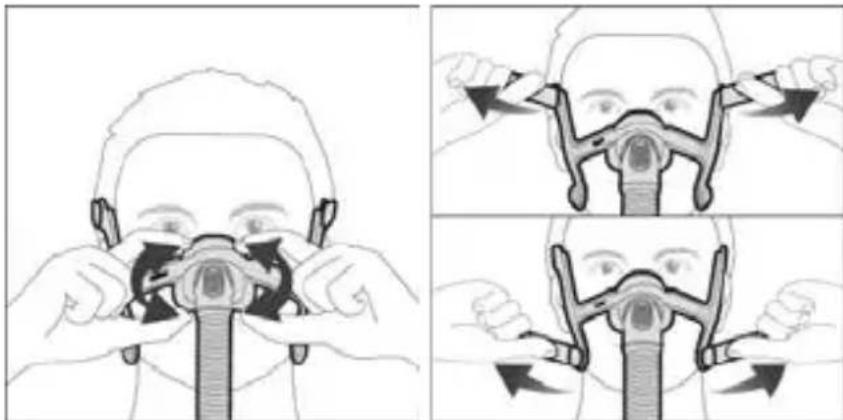

Regolazione della maschera

Se necessario, regolare leggermente la posizione della maschera per una tenuta più confortevole. Assicurarsi che il copricapo non sia attorcigliato e che, nel caso della maschera AirFit N20, il cuscinetto non presenti grinze.

1. Accendere l'apparecchio in modo da avviare il flusso d'aria.

Suggerimenti per la regolazione:

√ Per risolvere eventuali perdite nella parte superiore della maschera, regolare le cinghie superiori del copricapo. Per la parte inferiore, regolare le cinghie inferiori del copricapo. Regolare solo quanto basta per ottenere una tenuta confortevole.

√ Una buona regolazione della cinghia superiore è essenziale per la tenuta e il comfort.

√ Non stringere eccessivamente le cinghie inferiori perché servono principalmente a mantenere il cuscinetto in posizione.

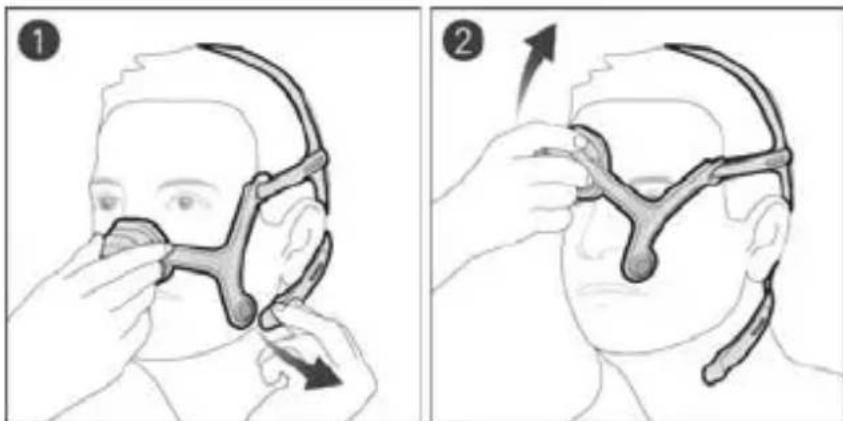

Rimozione della maschera

1. Ruotare e tirare entrambi i fermagli magnetici dal telaio.

2. Allontanare la maschera dal viso e sfilarla dalla testa.

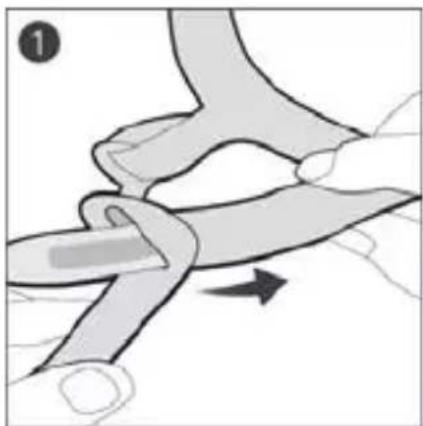

Smontaggio della maschera per la pulizia

Se la maschera è collegata all'apparecchio, scollegare il tubo dell'aria dell'apparecchio dal tubo corto.

1. Allentare le linguette di fissaggio sulle cinghie superiori del copricapo e separarle dal telaio. Tenere i fermagli magnetici attaccati alle cinghie inferiori del copricapo.
2. Rimuovere il gomito dalla maschera premendo il pulsante laterale e tirando il gomito
3. Afferrare il telaio posizionando il pollice sopra la fessura laterale. Rimuovere il cuscinetto dal telaio.

Riassemblaggio della maschera

1. Spingere il cuscinetto nel telaio. La forma del telaio è tale per cui è possibile inserire il cuscinetto in un solo modo.
2. Assicurandosi che il logo ResMed sul copricapo sia dritto e rivolto verso l'esterno, infilare le cinghie superiori del copricapo nelle fessure del telaio dall'interno. Ripiegarle per fissarle.

Pulizia della maschera a domicilio

È importante adottare la procedura seguente per assicurare le prestazioni ottimali della maschera.

AVVERTENZA

- Come buona regola di igiene, attenersi sempre alle istruzioni per la pulizia e usare un detergente liquido delicato. Alcuni prodotti per la pulizia possono danneggiare la maschera, i suoi componenti e le loro funzioni, o lasciare vapori residui nocivi che

potrebbero finire con l'essere inalati se la maschera non viene sciacquata abbastanza a fondo.

- Pulire regolarmente la maschera e i relativi componenti per mantenerne la qualità e impedire il proliferare di germi che possono influire negativamente sulla salute.

ATTENZIONE

Criteri visivi per l'esame del prodotto: In caso di deterioramento visibile (ad esempio incrinatura, cavillatura, strappo ecc.) di un componente, esso va gettato e sostituito.

Dopo aver smontato la maschera, pulire i componenti come segue.

Cuscinetto dell'AirFit N20, gomito e tubo corto (ogni giorno/dopo ciascun uso)

1. Immergere e agitare il cuscinetto dell'AirFit N20, il gomito e il tubo corto in acqua tiepida (circa 30°C) utilizzando un detergente liquido delicato per un massimo di 10 minuti.
2. Pulire i componenti con uno spazzolino a setole morbide, prestando particolare attenzione ai forellini per l'esalazione del gomito.
3. Sciacquare a fondo i componenti sotto un getto d'acqua potabile tiepida.
4. Esaminare ciascun componente al fine di assicurare che sia visibilmente pulito e non vi siano residui di detergente. Se necessario, ripetere il lavaggio.
5. Lasciar asciugare i componenti al riparo dalla luce solare diretta prima di riassemblarli.

Copricapo, telaio (ogni settimana)

I fermagli magnetici del telaio possono rimanere applicati durante il lavaggio.

1. Immergere e agitare il copricapo e il telaio disgiunti in acqua tiepida (circa 30°C) utilizzando un detergente liquido delicato per un massimo di 10 minuti.
2. Per sciacquare i componenti, strizzarli ripetutamente sotto un getto d'acqua potabile tiepida fino ad avere eliminato i residui di detergente.
3. Strizzare i componenti per rimuovere l'acqua in eccesso.
4. Lasciar asciugare i componenti al riparo dalla luce solare diretta prima di riassemblarli.

Cuscinetto dell'AirTouch N20 (secondo la necessità)

ATTENZIONE

• Il cuscinetto non deve essere immerso in liquidi poiché si potrebbe danneggiare, influendo sulle prestazioni della maschera.
• Eliminare il cuscinetto se risulta immerso in liquido o eccessivamente sporco.
• Non esporre il cuscinetto a prodotti o dispositivi per la pulizia domestica.

Non è necessario pulire il cuscinetto dell'AirTouch N20 ogni giorno. Si consiglia tuttavia di sostituirlo ogni mese. In caso di deterioramento visibile del cuscinetto, esso va gettato e sostituito. Se necessario, strofinare la superficie esterna del cuscinetto in gommapiuma con salviette apposite per sistemi CPAP o salviette prive di alcool similari, e lasciar asciugare. Non conservare o lasciare il cuscinetto in luogo esposto alla luce solare diretta.

Risoluzione dei problemi

Problema/Possibile causa	Soluzione
La maschera è troppo rumorosa.
Il dispositivo per l’esalazione è sporco.	Pulire il dispositivo per l’esalazione attenendosi alle istruzioni.
La maschera è stata assemblata in modo scorretto.	Smontare la maschera e riassemblarla secondo le istruzioni.
Gomito e circuito corto installato in modo non corretto	Rimuovere il gomito e il circuito corto dal telaio della maschera e riassemblare secondo le istruzioni.
Vi sono perdite d'aria dalla maschera.	Indossare nuovamente o riposizionare la maschera.Regolare le cinghie del copricapo in modo da avvicinare la maschera al viso e migliorare la tenuta.Verificare che la maschera sia assemblata correttamente.

Vi sono fuoriuscite d'aria intorno al viso.

La maschera non è posizionata correttamente.	Verificare che l'indicatore della misura della maschera sia rivolto verso il basso sulla parte inferiore del cuscinetto, lungo la parte inferiore del naso.
La maschera potrebbe essere stata applicata in modo scorretto.	Allontanare la maschera dal viso e riposizionarla, assicurandosi che i suoi angoli inferiori coprano interamente il naso. Se necessario, regolare nuovamente le cinghie del copricapo in modo da posizionare correttamente la maschera.
Il cuscinetto potrebbe essere sporco.(Solo AirFit N20) La membrana del cuscinetto presenta pieghe o è ripiegata su se stessa.	Pulire il cuscinetto secondo le istruzioni.Togliere la maschera e indossarla nuovamente attenendosi alle apposite istruzioni. Prestare attenzione a posizionare correttamente il cuscinetto sul naso prima di tirare il copricapo sopra la testa. Non spostare la maschera verso il basso a contatto del viso mentre la si indossa in quanto questo potrebbe provocare pieghe o arricciamenti del cuscinetto.
Il cuscinetto non è posizionato correttamente.	Riposizionare la maschera sul viso. Se le fuoriuscite persistono, spegnere l'apparecchio, reinserire il cuscinetto e riaccendere l'apparecchio.
(Solo AirTouch N20) Il cuscinetto è in procinto di consumarsi.	Le prestazioni del cuscinetto potrebbero diminuire quando il suo materiale è in procinto di consumarsi. Regolare il copricapo e se il problema persiste, sostituire il cuscinetto.
La maschera non è stata stretta correttamente.	Assicurarsi che le cinghie del copricapo non siano troppo strette o allentate. È possibile che non sia necessario stringere questa maschera tanto quanto altre maschere nasali.Assicurarsi che il copricapo non sia attorcigliato.
Problema/Possibile causa	Soluzione
La maschera potrebbe essere della misura sbagliata.	Rivolgersi al medico perché verifichi la misura del viso tramite l'apposito misuratore. Si tenga presente che le misure possono variare tra una maschera e l'altra.
La maschera ha una cattiva tenuta.
La maschera è stata assemblata in modo scorretto.	Smontare la maschera e riassemblarla secondo le istruzioni.
La maschera potrebbe essere della misura sbagliata.	Rivolgersi al medico perché verifichi la misura del viso tramite l'apposito misuratore. Si tenga presente che le misure possono variare tra una maschera e l'altra.

⚠ AVVERTENZE GENERALI

• I fori per l'esalazione devono essere tenuti liberi da ostruzioni.
• La maschera va utilizzata solo con gli apparecchi CPAP o bilevel consigliati da un medico o da un terapista della respirazione.
• La maschera va utilizzata solo quando l'apparecchio è acceso. Una volta applicata la maschera, assicurarsi che l'apparecchio eroghi aria. Spiegazione: i sistemi CPAP e bilevel sono concepiti per essere utilizzati con speciali maschere, o connettori, che presentano fori per l'esalazione tali da permettere la fuoriuscita continua di aria dalla maschera. Quando l'apparecchio è acceso e funziona correttamente, il flusso da esso generato permette di espellere l'aria espirata attraverso tali fori. Tuttavia, quando l'apparecchio non è in funzione, il flusso d'aria attraverso la maschera diventa insufficiente e può verificarsi la reinalazione dell'aria precedentemente espirata. L'inspirazione per più di qualche minuto dell'aria già espirata può, in alcuni casi, causare il soffocamento. Questo vale per la gran parte degli apparecchi CPAP o bilevel.
• Seguire ogni precauzione se si utilizza ossigeno supplementare.
• È necessario spegnere l'ossigeno quando l'apparecchio CPAP o bilevel non è in funzione. In caso contrario l'ossigeno non utilizzato potrebbe accumularsi dentro l'involucro dell'apparecchio e comportare un rischio di incendio.
• L'ossigeno favorisce la combustione. Non utilizzare ossigeno mentre si fuma o in presenza di fiamme libere. Usare l'ossigeno solo in ambienti ben ventilati.

AVVERTENZE GENERALI

• A un flusso fisso di ossigeno supplementare, la concentrazione dell'ossigeno inspirato varia a seconda delle impostazioni di pressione, dell'andamento della respirazione del paziente, della maschera, del punto di applicazione e dell'entità delle perdite. Questa avvertenza vale per la maggior parte delle tipologie di apparecchi CPAP e bilevel.
• Le specifiche tecniche della maschera sono fornite cosicché il medico possa verificarne la compatibilità con l'apparecchio CPAP o bilevel. Usare la maschera al di fuori dei suoi parametri di utilizzo o con dispositivi non compatibili comporta il rischio che la sua tenuta e il suo comfort risultino inefficaci, che non sia possibile conseguire un livello ottimale di terapia, e che le perdite d'aria, o variazioni delle stesse, possano incidere sul funzionamento dell'apparecchio CPAP o bilevel.
• Qualora si riscontri una QUALSIASI reazione avversa in seguito all'uso della maschera, interromperne l'uso e rivolgersi al proprio medico o terapista.
• L'utilizzo di una maschera può causare dolore a denti, gengive o mascella, o aggravare problemi odontoiatrici preesistenti. Se si riscontrano sintomi, rivolgersi al proprio medico o dentista.
• Come per tutte le maschere, alle basse pressioni CPAP può verificarsi la respirazione dell'aria già espirata.
• Consultare il manuale dell'apparecchio CPAP o bilevel per informazioni dettagliate sulle sue impostazioni e il suo uso.
• Rimuovere tutti gli imballaggi prima di utilizzare la maschera.
• La maschera non deve essere utilizzata senza la supervisione di personale qualificato qualora il paziente non sia in grado di togliersi la maschera da solo.
• La maschera non deve essere utilizzata su pazienti con riflessi laringei ridotti o che presentino altre patologie tali da comportare il rischio di aspirazione in caso di rigurgito o vomito.
• Si sconsiglia di connettere direttamente a una qualsiasi parte della maschera prodotti in PVC flessibile (ad esempio tubi in PVC). Il PVC flessibile contiene elementi che possono risultare dannosi per i materiali di cui è composta la maschera, e può causare l'incrinatura o rottura dei componenti.
  • Le maschere nasali CPAP della linea N20 non sono indicate per l'uso

AVVERTENZE GENERALI

insieme a farmaci per aerosol che interessino il percorso d'aria della maschera o del circuito.

- I dispositivi di sicurezza della maschera comprendono una presa per l'esalazione che consente la respirazione normale. La maschera non va indossata qualora questo dispositivo sia danneggiato o assente.

Nota: Qualora si verificassero gravi incidenti in relazione a questo dispositivo, informare ResMed e le autorità competenti nel proprio Paese.

Specifiche tecniche

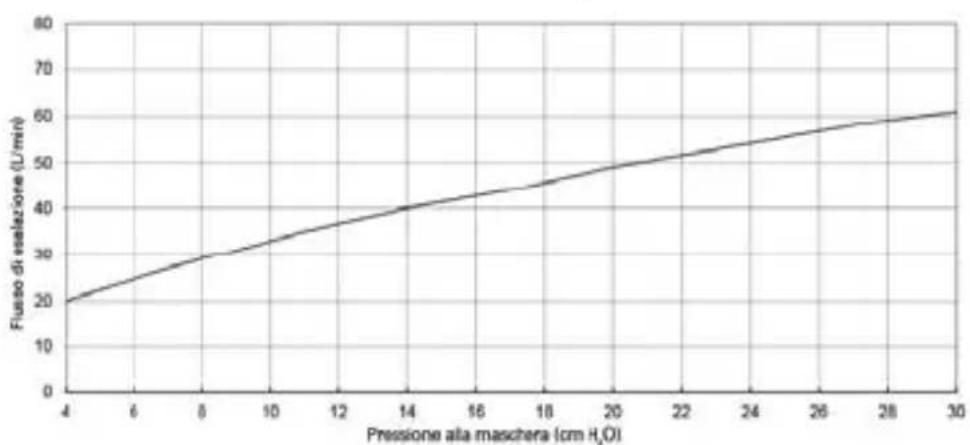

Curva di pressione- flusso

La maschera è dotata di un dispositivo di esalazione passivo al fine di scongiurare il rischio di respirazione dell'aria precedentemente esalata. Il flusso d'esalazione potrebbe variare in seguito a variazioni di fabbricazione.

Pressione (cm H2O)	Flusso (l/min)
4	20
7	27
11	35
14	40
17	44
20	49
24	54
27	58
30	61

	AirFit N20	AirTouch N20
Pressione terapeutica	Tra 4 e 30 cm H_2O .	Tra 4 e 30 cm H_2O .
Spazio morto: Lo spazio morto fisico è il volume vuoto della maschera fino alla fine del giunto rotante. Per il cuscinetto di misura Large questo volume è pari a
Resistenza: Caduta di pressione misurata (nominale)
a 50 l/min	0,3 cm H_2O .	0,4 cm H_2O .
a 100 l/min	1,3 cm H_2O .	1,4 cm H_2O .

Emissioni acustiche: VALORI NUMERO BINARIO EMISSIONI ACUSTICHE DICHIARATE come da norma ISO 4871. I livelli di potenza e pressione acustica della maschera secondo la ponderazione A alla distanza di 1 m e con un margine d'incertezza di 3 dBA sono mostrati.

Livello di potenza	24 dBA	24 dBA
Livello di pressione	16 dBA	16 dBA

Dimensioni lorde: Maschera completamente assemblata con gruppo tubo corto e giunto rotante, escluso il copricapo (H x W x D)

339 mm x 291 mm x 162 mm

339 mm x 291 mm x 170 mm

Condizioni ambientali

Temperatura di esercizio: da 5°C a 40°C

Umidità di esercizio: 15–95% di umidità relativa non condensante

Temperatura di stoccaggio e trasporto: da -20°C a +60°C

Umidità di stoccaggio e trasporto: fino al 95% di umidità relativa non condensante

ICNIRP (Commissione Internazionale per la Protezione dalle Radiazioni Non Ionizzanti)

Gli elementi magnetici utilizzati in questa maschera rientrano nei parametri ICNIRP per l'uso generico.

Vita di servizio

La vita di servizio della maschera dipende dall'intensità di utilizzo, dalla manutenzione e dalle condizioni ambientali in cui la maschera viene utilizzata o conservata. Poiché questa maschera e i relativi componenti sono di natura modulare, è consigliato all'utente di eseguire la manutenzione e l'ispezione su base regolare, e di sostituire la maschera o qualsiasi componente se viene ritenuto necessario o in base ai "criteri visivi di ispezione del prodotto" presenti nella sezione "Pulizia della maschera a domicilio" di questa guida.

Opzioni di impostazione della maschera

Per AirSense, AirCurve o S9: Selezionare 'Cuscinetti'.

Per altri apparecchi: Selezionare l'opzione di maschera 'SWIFT' (se disponibile) o in alternativa 'MIRAGE'.

Apparecchi compatibili: Per l'elenco completo degli apparecchi compatibili con questa maschera, vedere la tabella di compatibilità sul sito www.resmed.com/downloads/masks. Se non si dispone di accesso a Internet, rivolgersi al proprio rappresentante ResMed.

Nota: Il fabbricante si riserva il diritto di modificare queste specifiche senza preavviso.

Rigenerazione della maschera tra un paziente e l'altro

Rigenerare la maschera quando viene utilizzata tra un paziente e l'altro. Le istruzioni per la rigenerazione sono disponibili presso ResMed.com/downloads/masks.

Conservazione

Assicurarsi che i cuscinetti nasali siano ben puliti e asciutti prima di metterli da parte per periodi prolungati. Conservare i cuscinetti nasali in luogo asciutto, al riparo dalla luce solare diretta.

Smaltimento

La maschera e la confezione non contengono sostanze pericolose e possono essere smaltite insieme ai normali rifiuti domestici.

Simboli

Sul prodotto e sulla confezione possono comparire i seguenti simboli:

Importatore

Dispositivo medico

Maschera nasale

Impostazioni dell'apparecchio - Cuscinetti

Non realizzato con lattice di gomma naturale

Pulire unicamente con salviette prive di alcol

Non immergere in alcun liquido

Misura - Small

Misura - Medium

Misura - Large

Vedere il glossario dei simboli alla pagina web ResMed.com/symbols.

Garanzia per il consumatore

ResMed riconosce tutti i diritti del consumatore previsti dalla direttiva UE 1999/44/CE e dalle leggi di ciascun Paese dell'UE per i prodotti commercializzati nei territori dell'Unione Europea.

Italiano 13

A B C D 1 2 3 4 5 7 AirFit™ N20 AirTouch™ N20 6 8
